Символы элементов мнемосхем щитов и пультов управления. Рабочая документация
| Статус: | действует |
| Название рус.: | Символы элементов мнемосхем щитов и пультов управления. Рабочая документация |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |

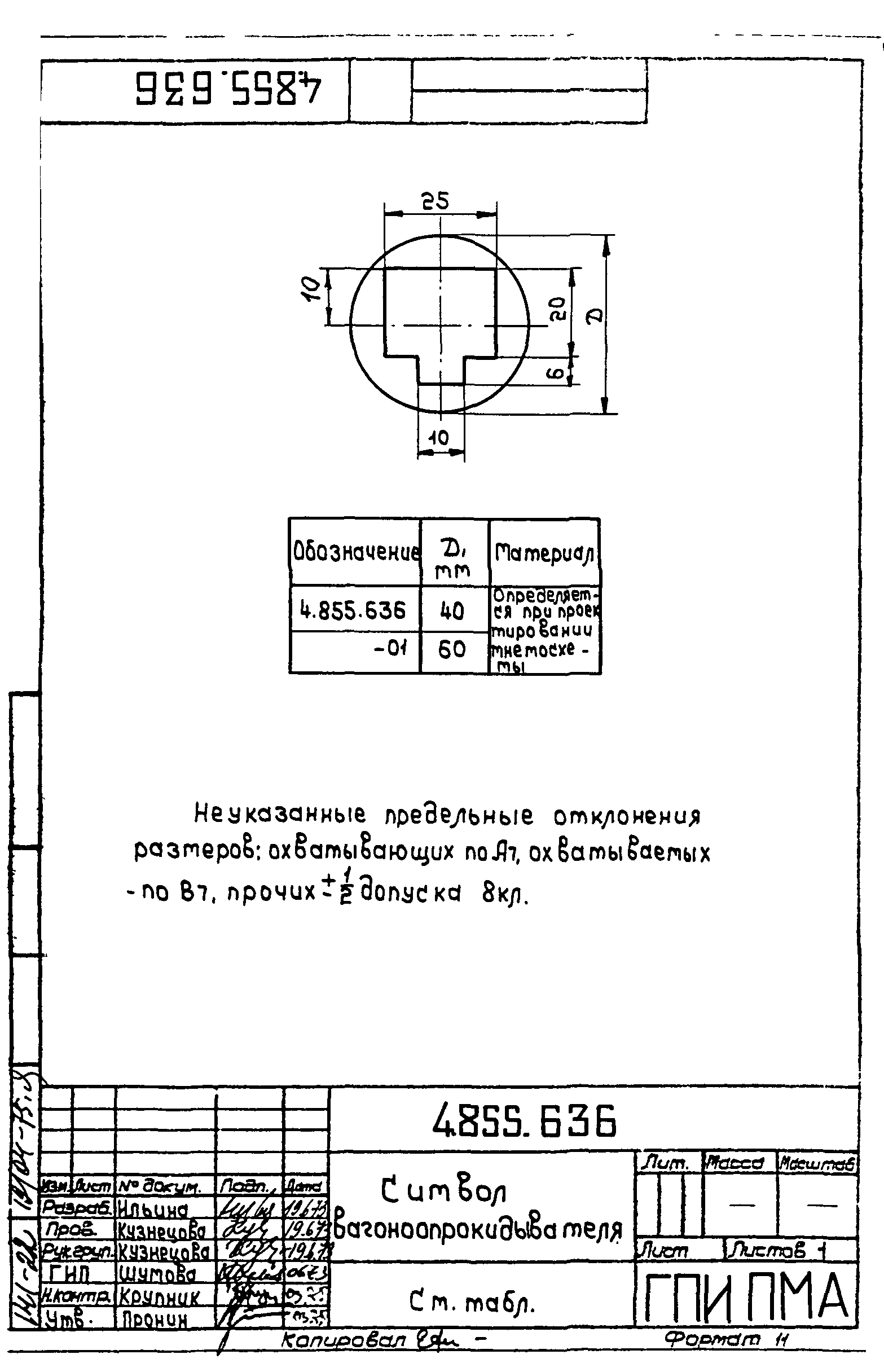

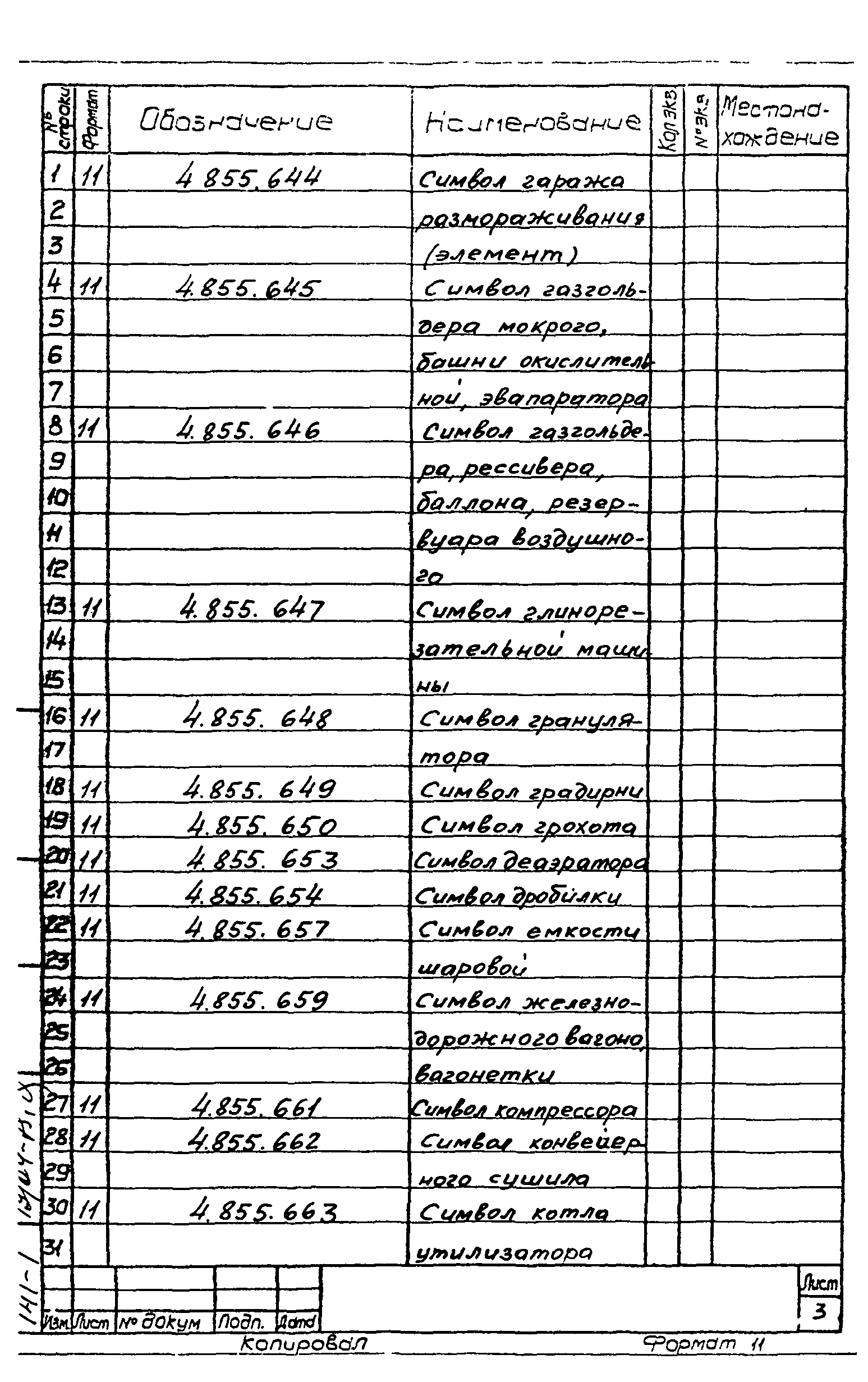

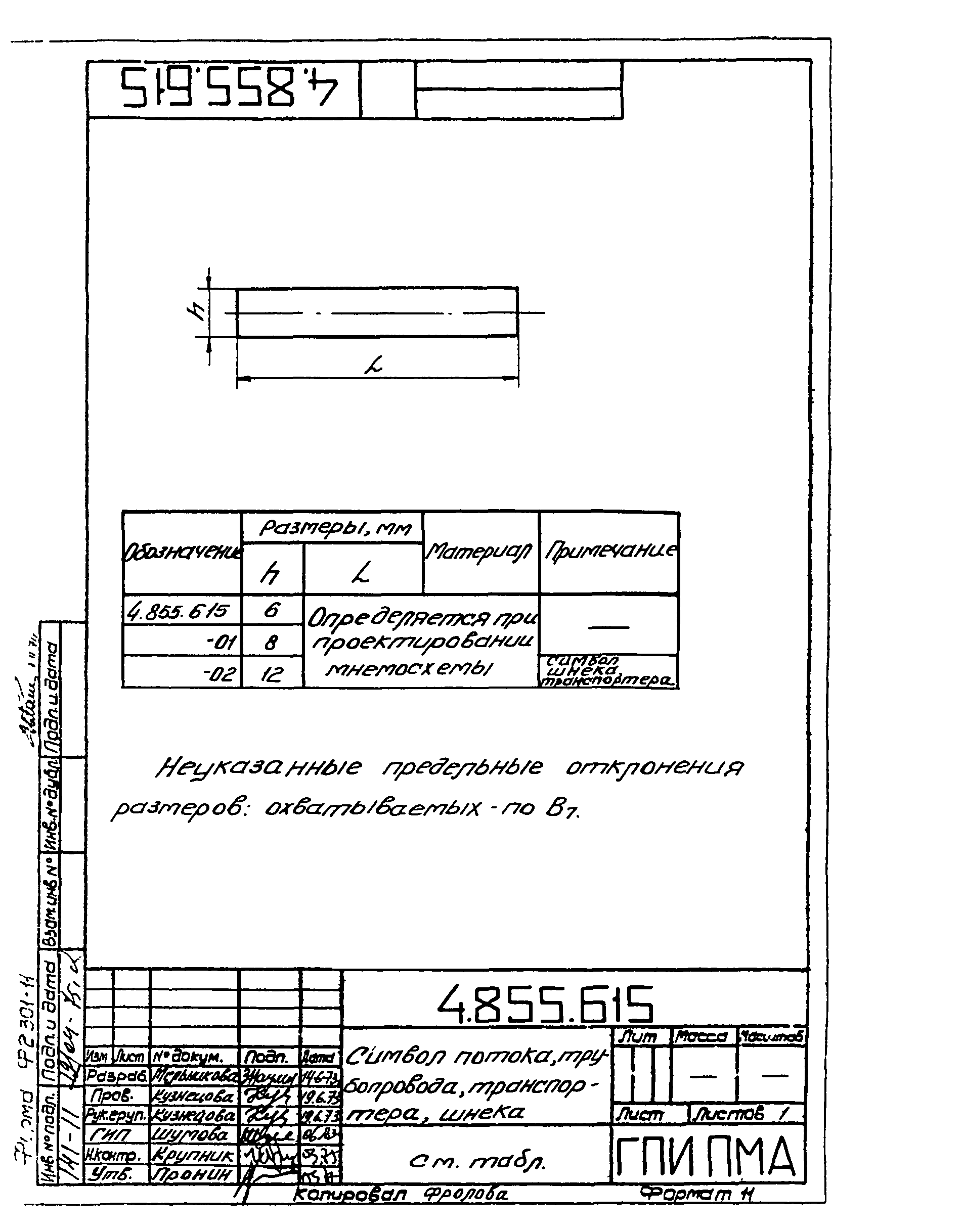

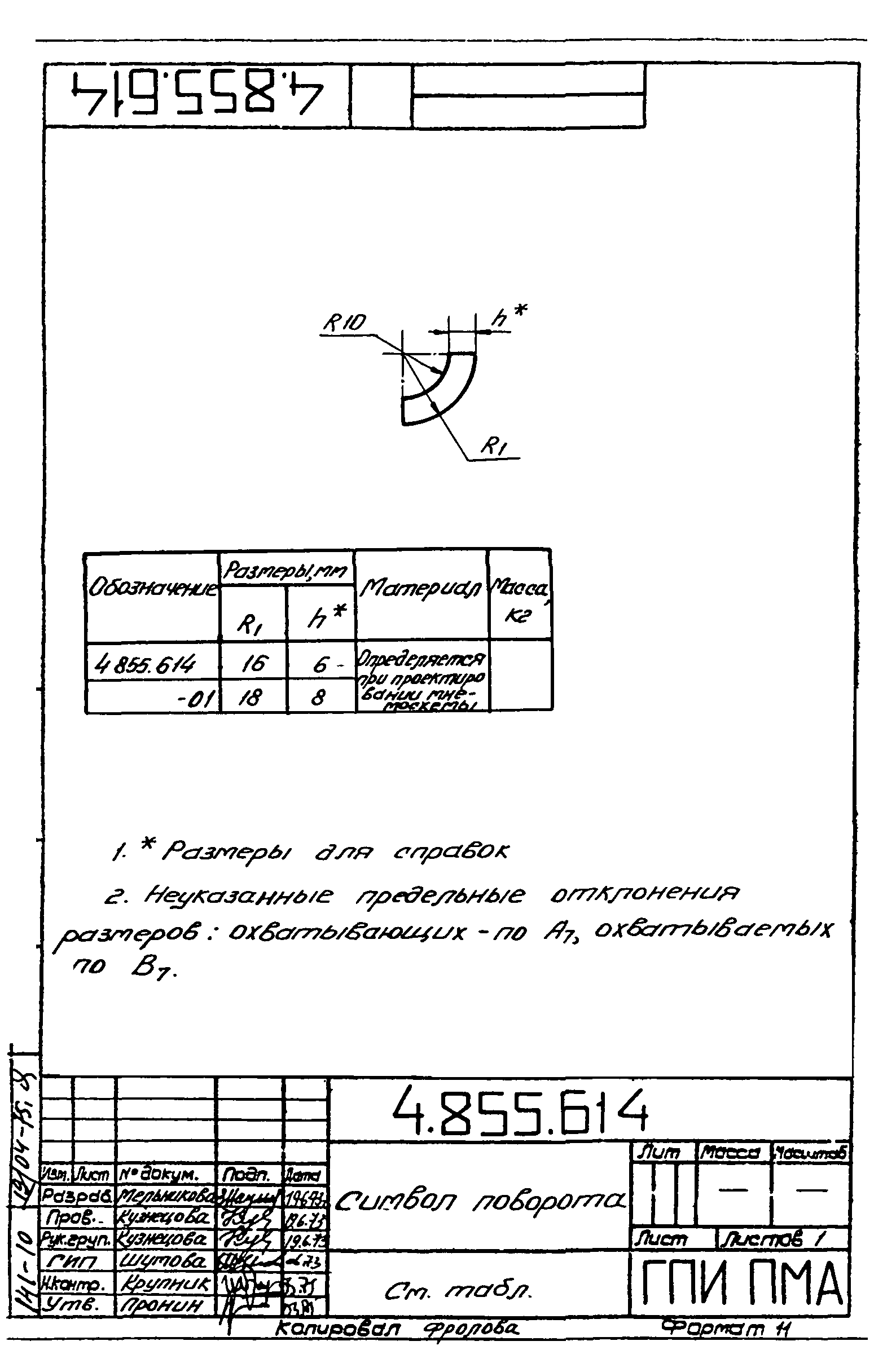

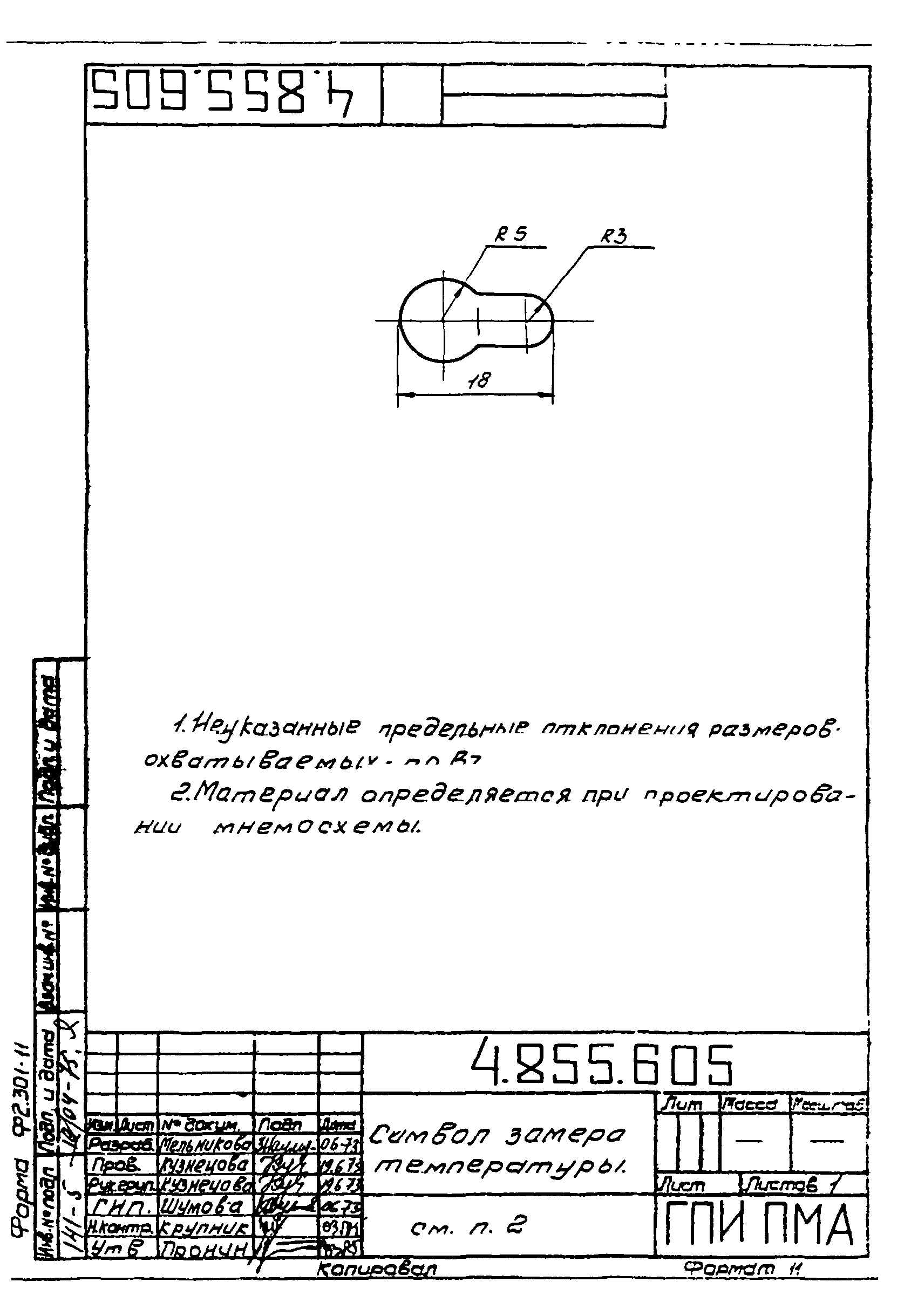

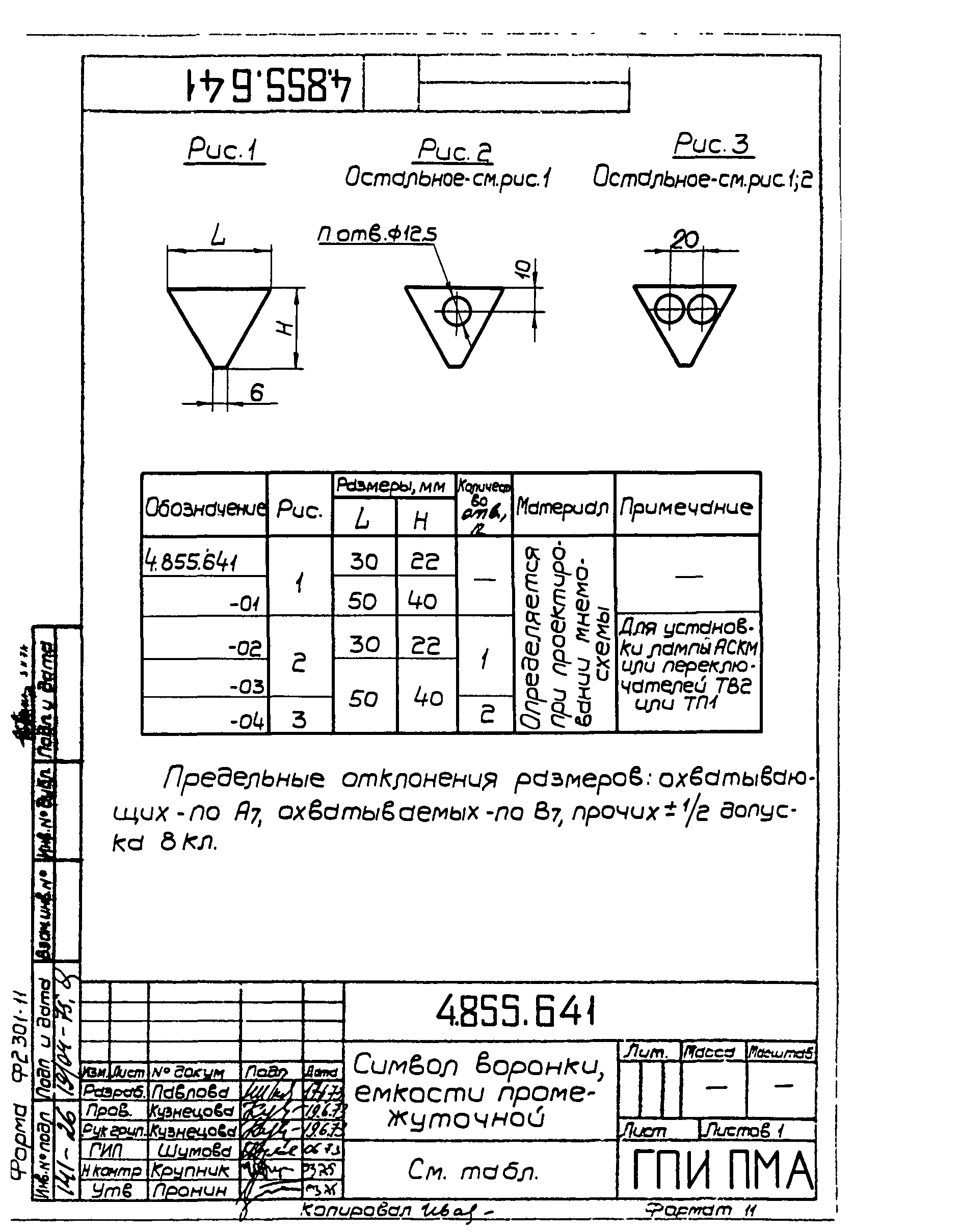

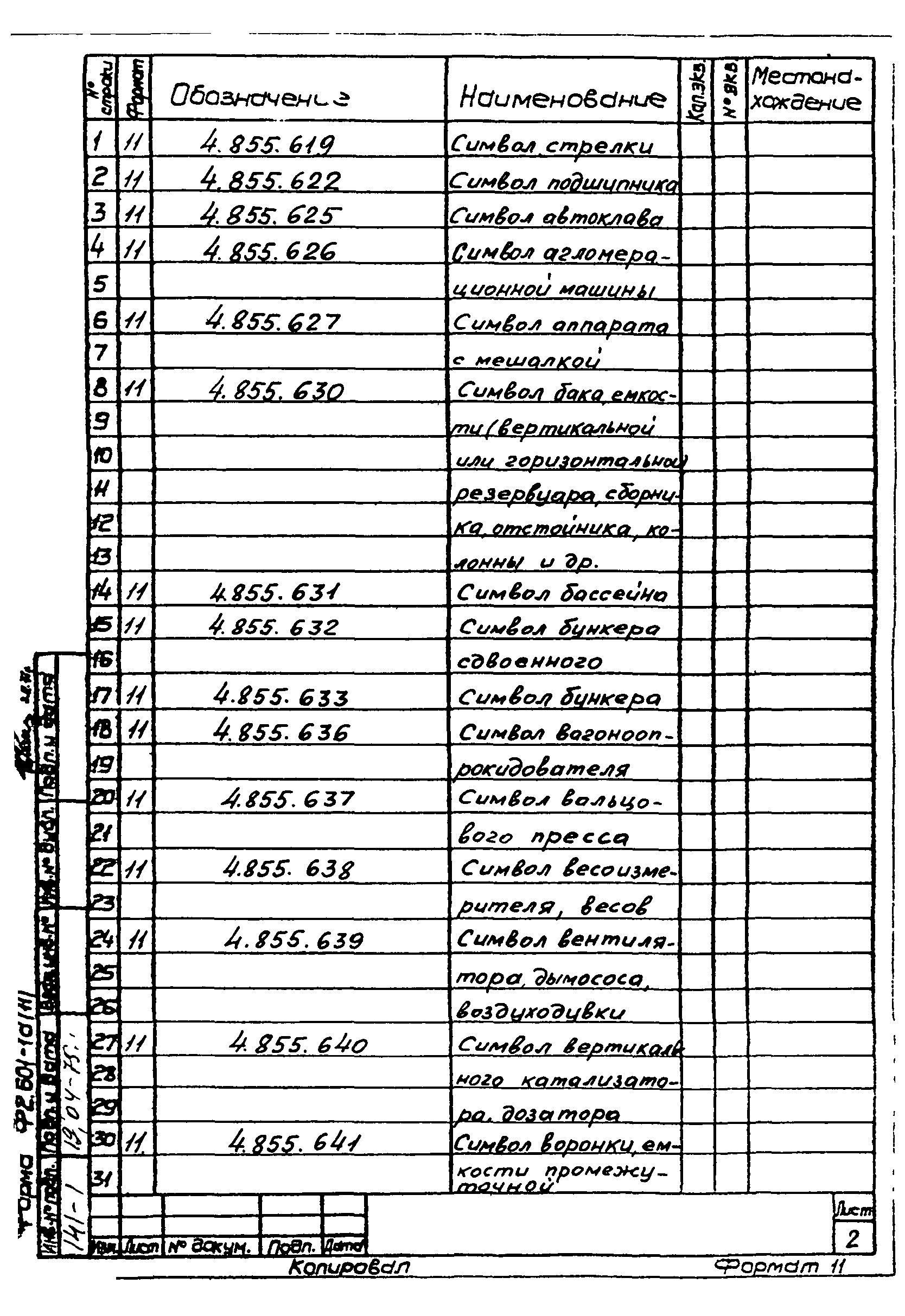

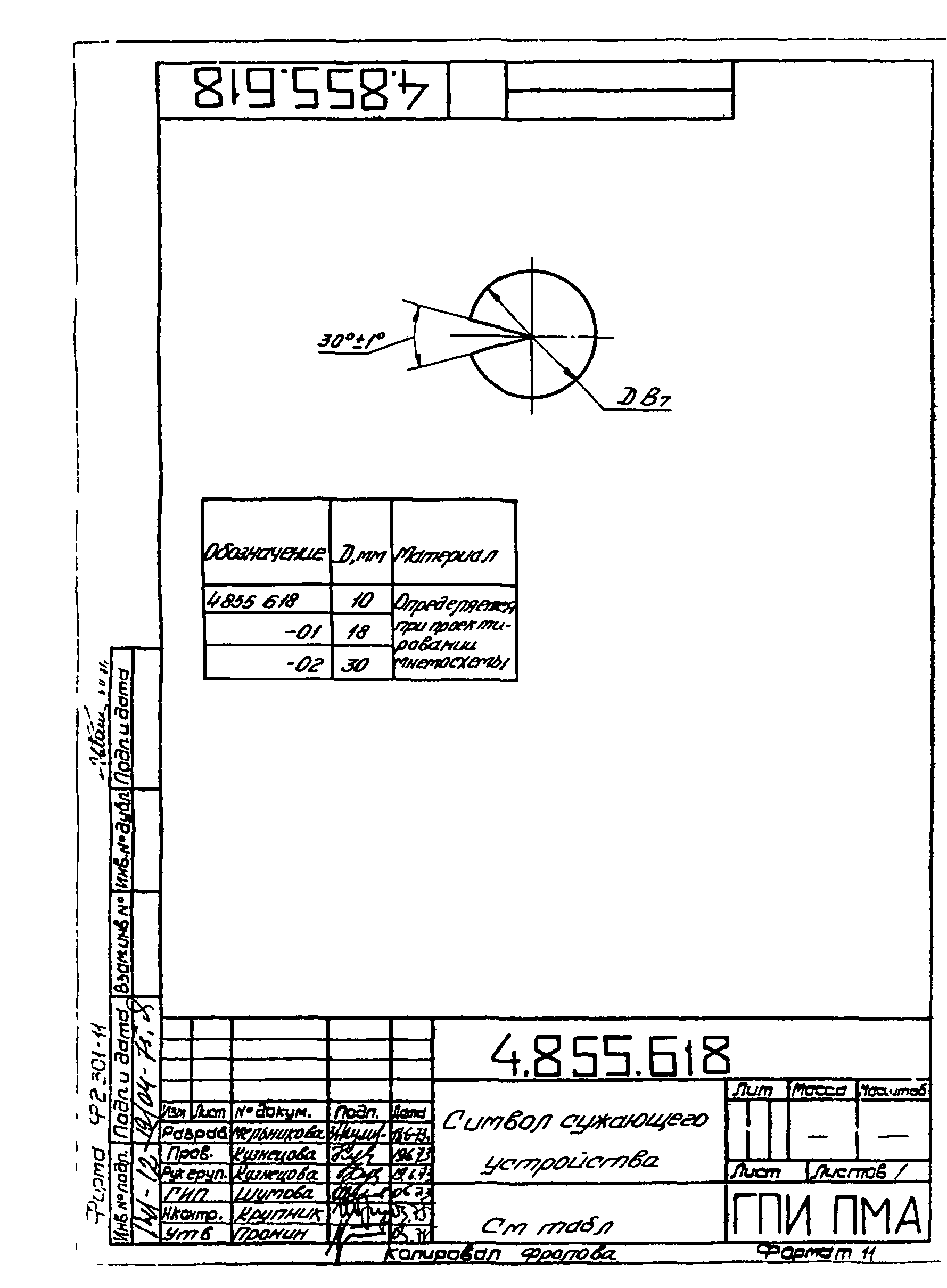

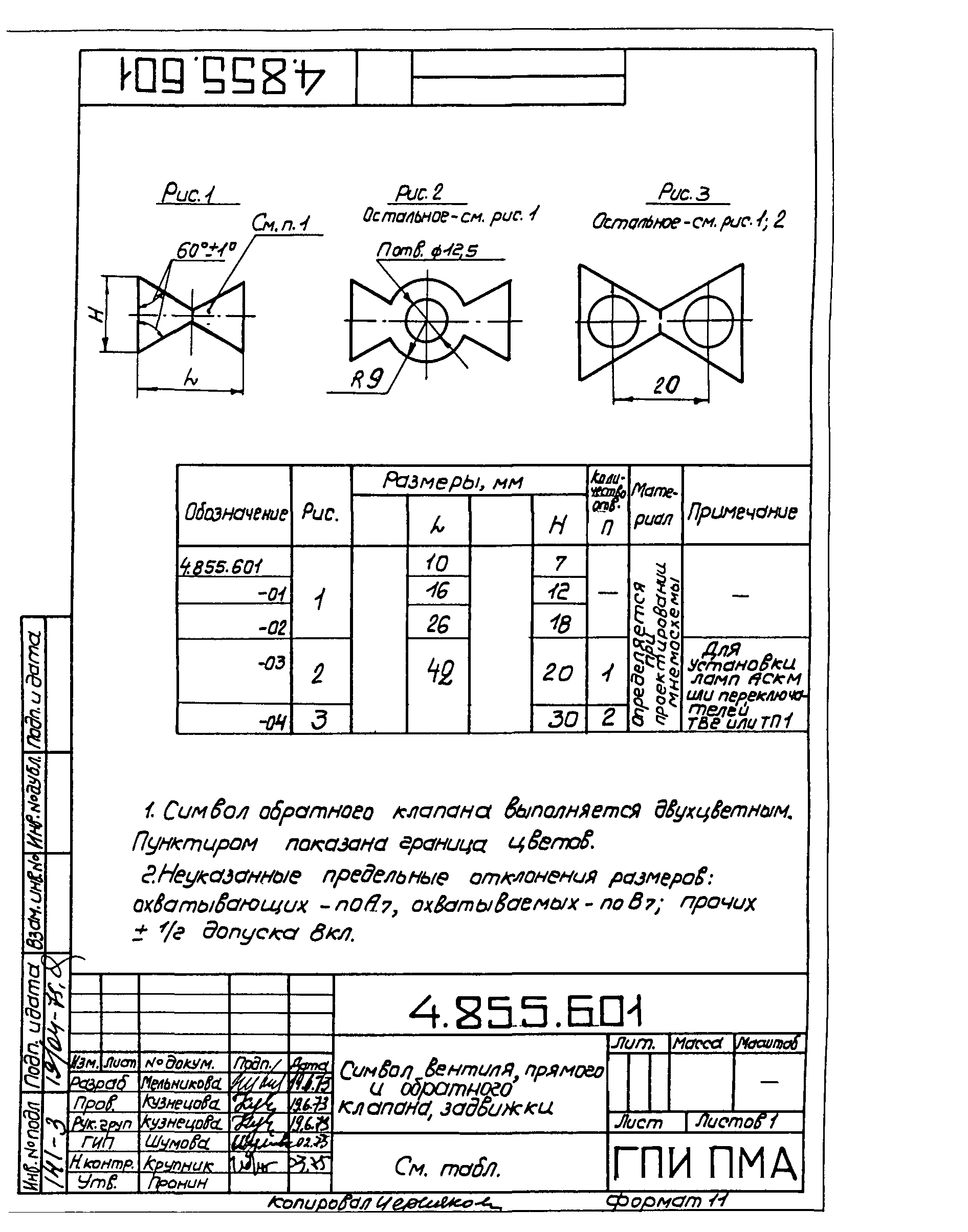

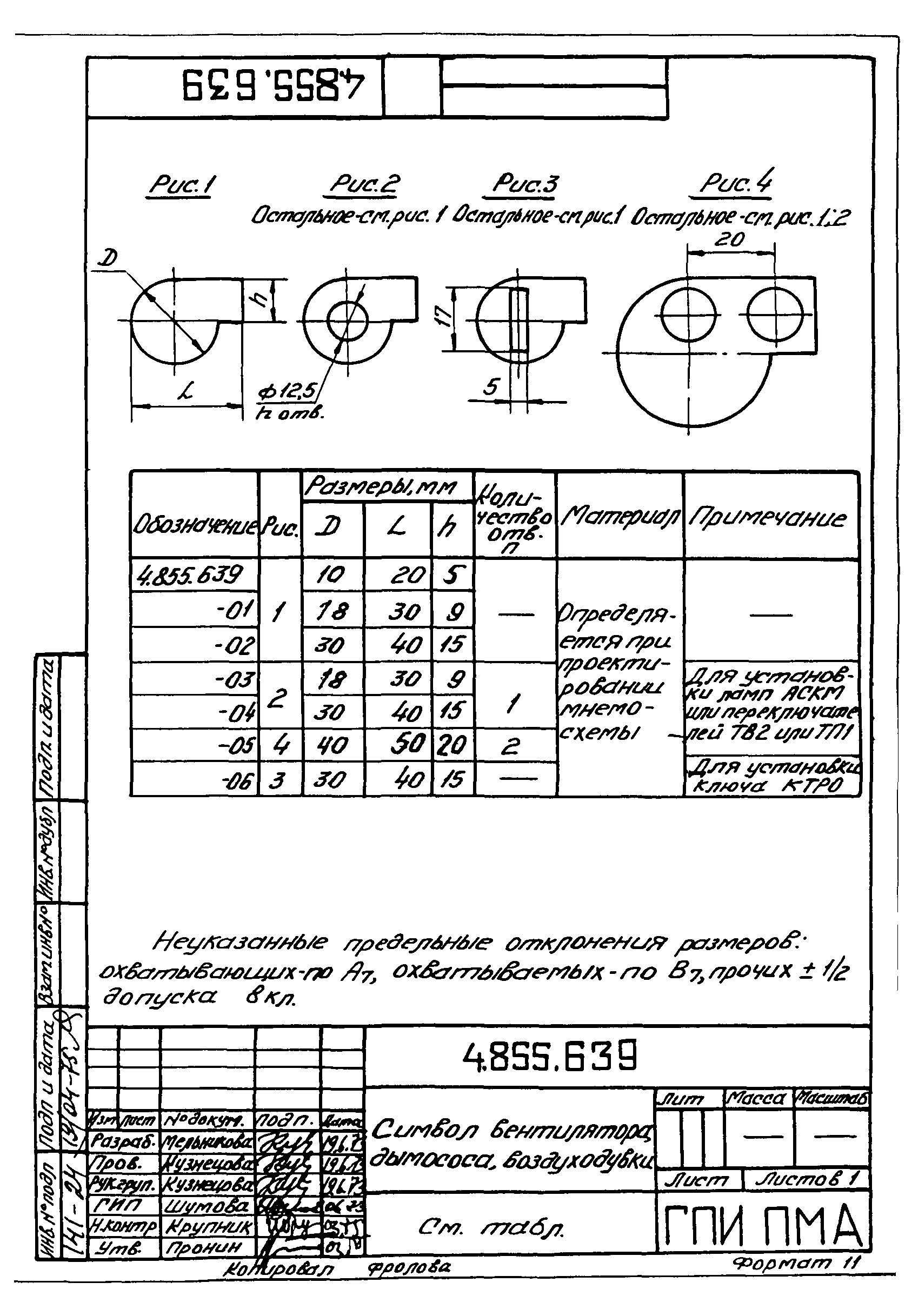

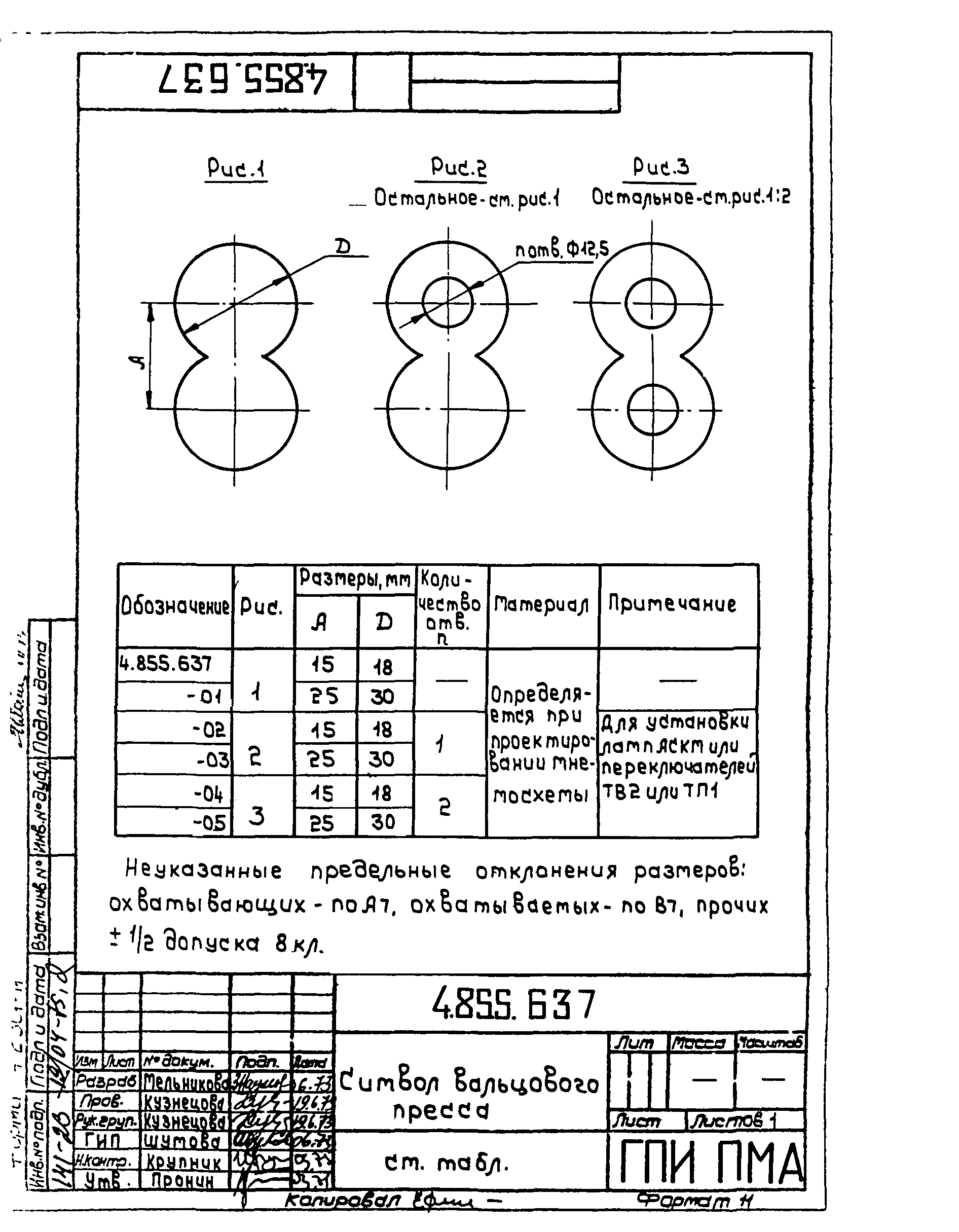

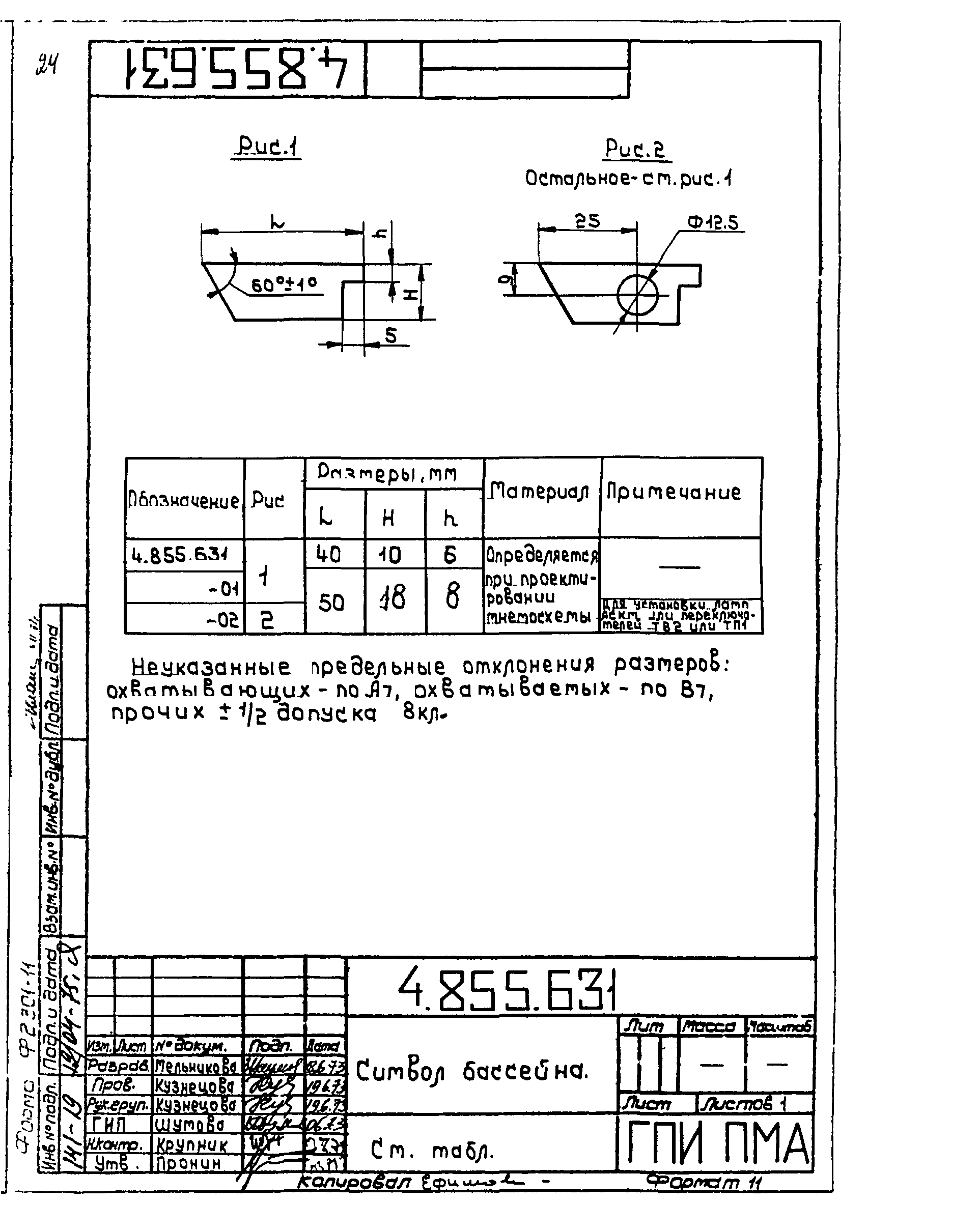

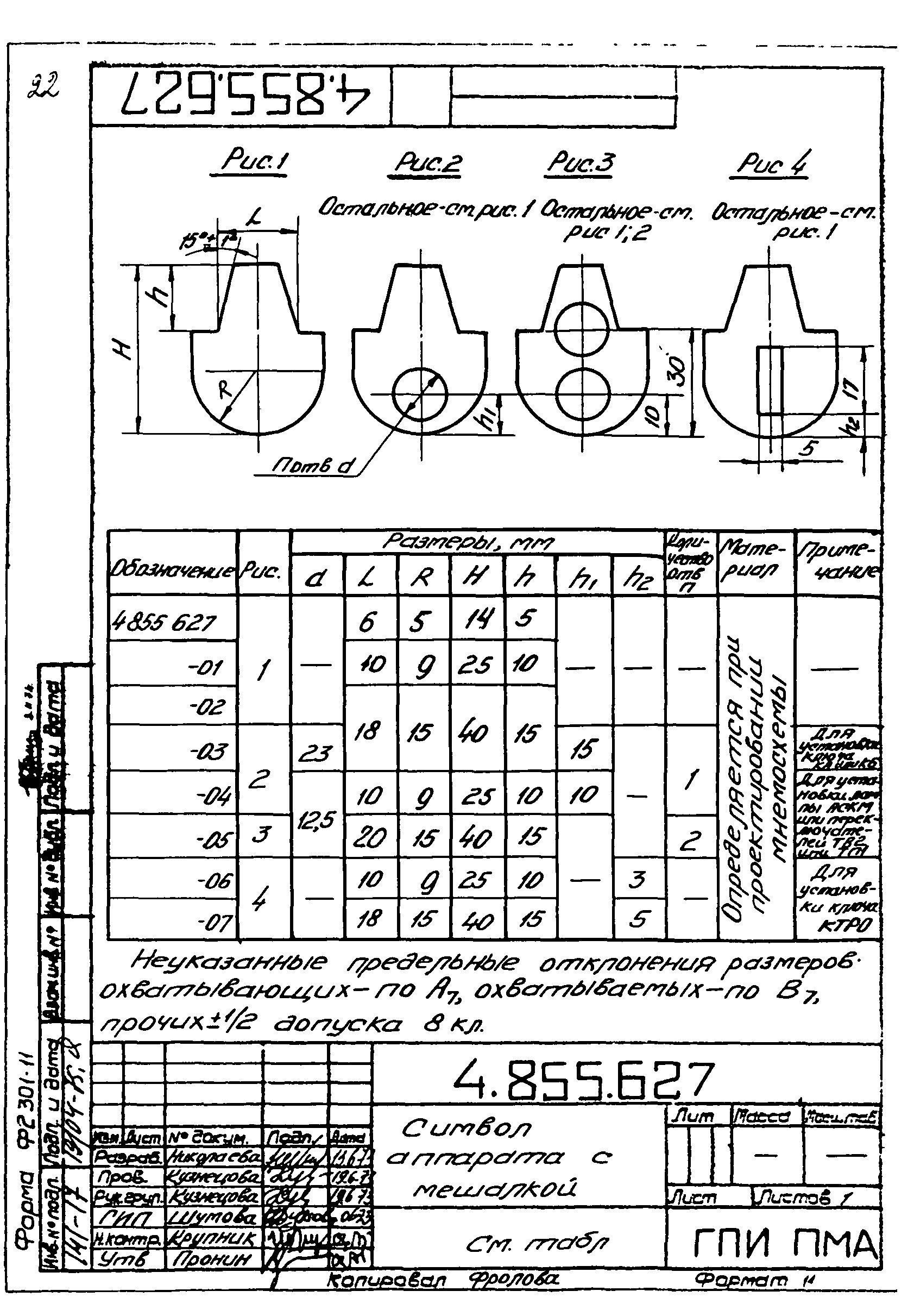

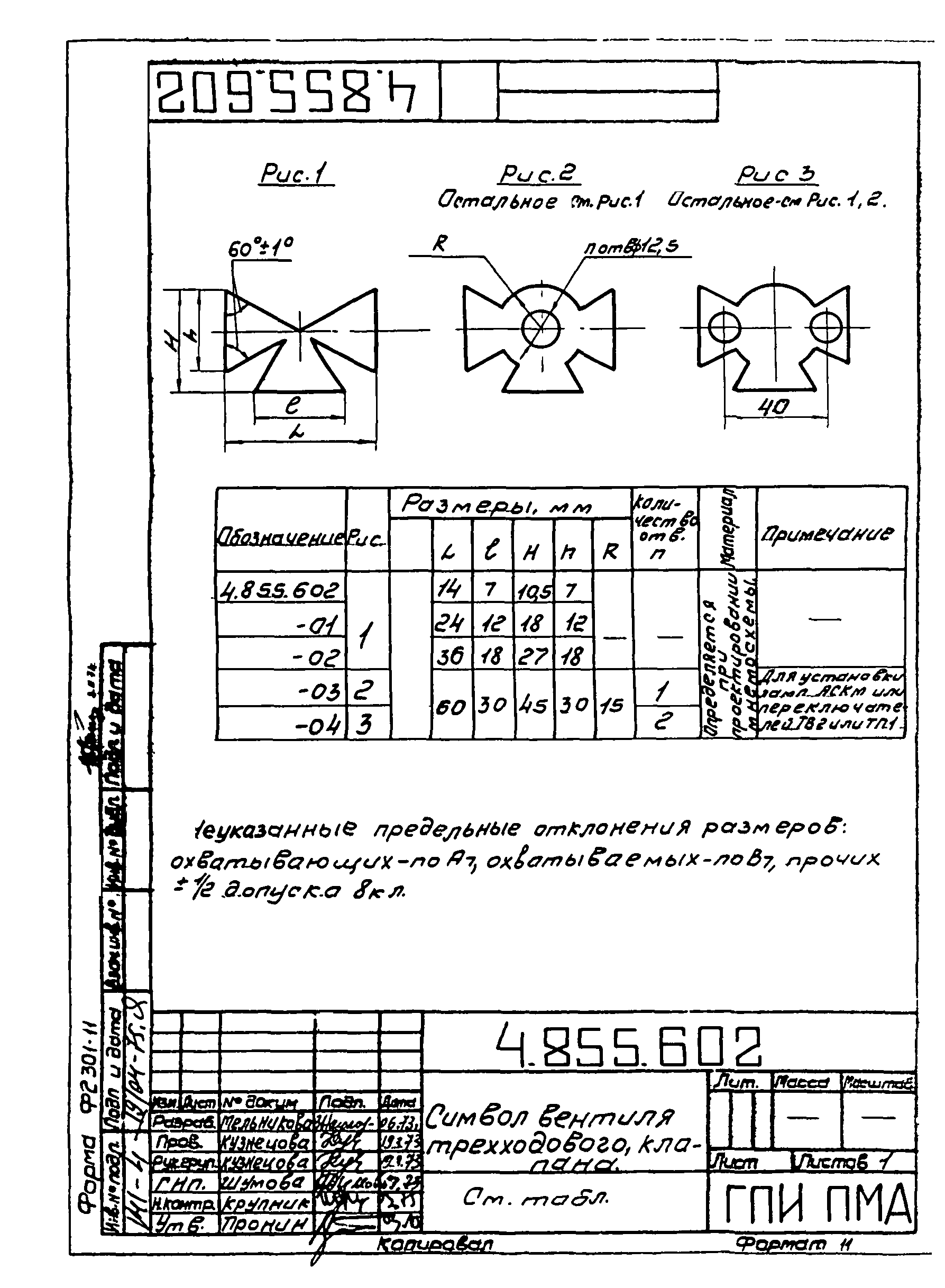

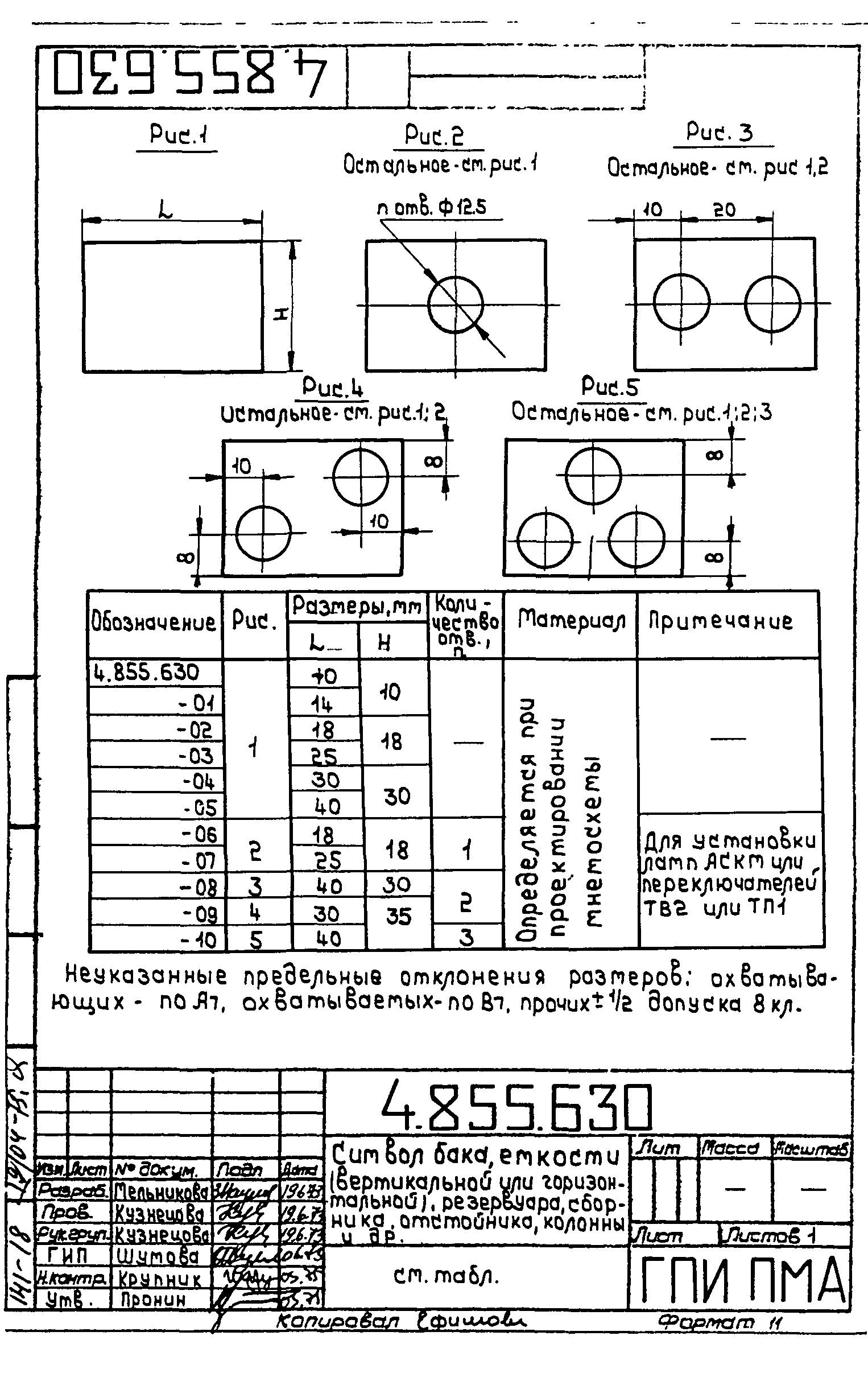

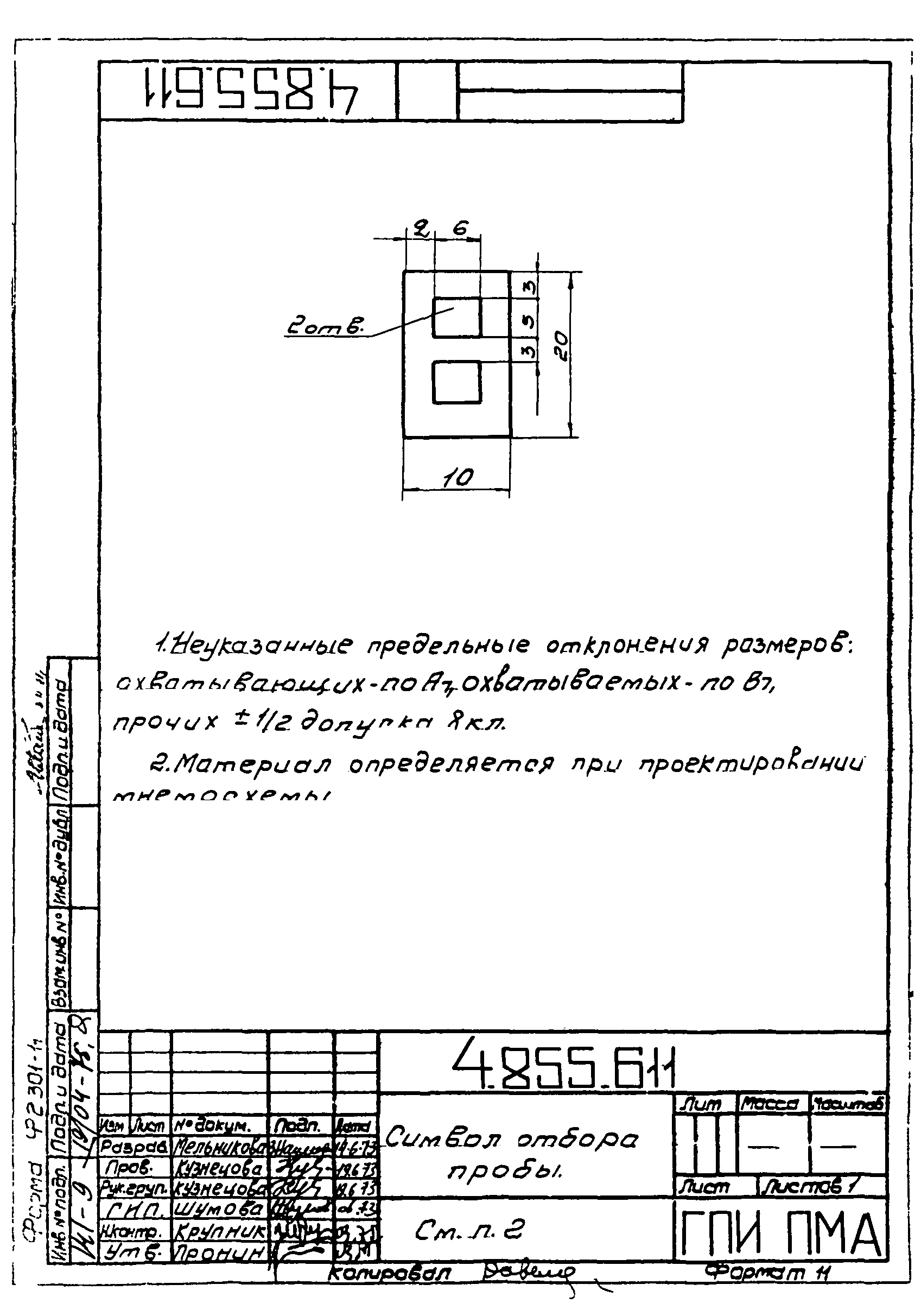

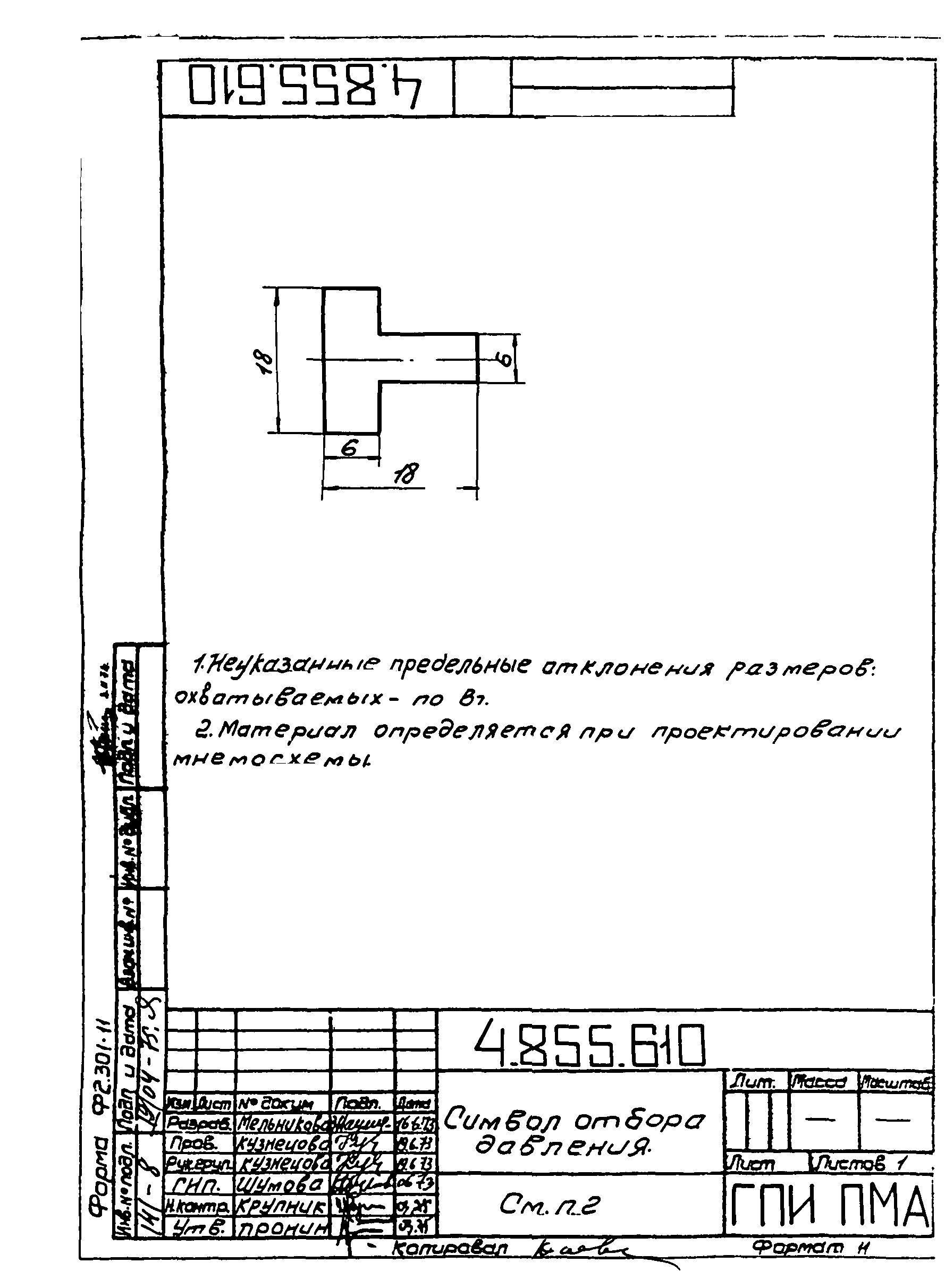

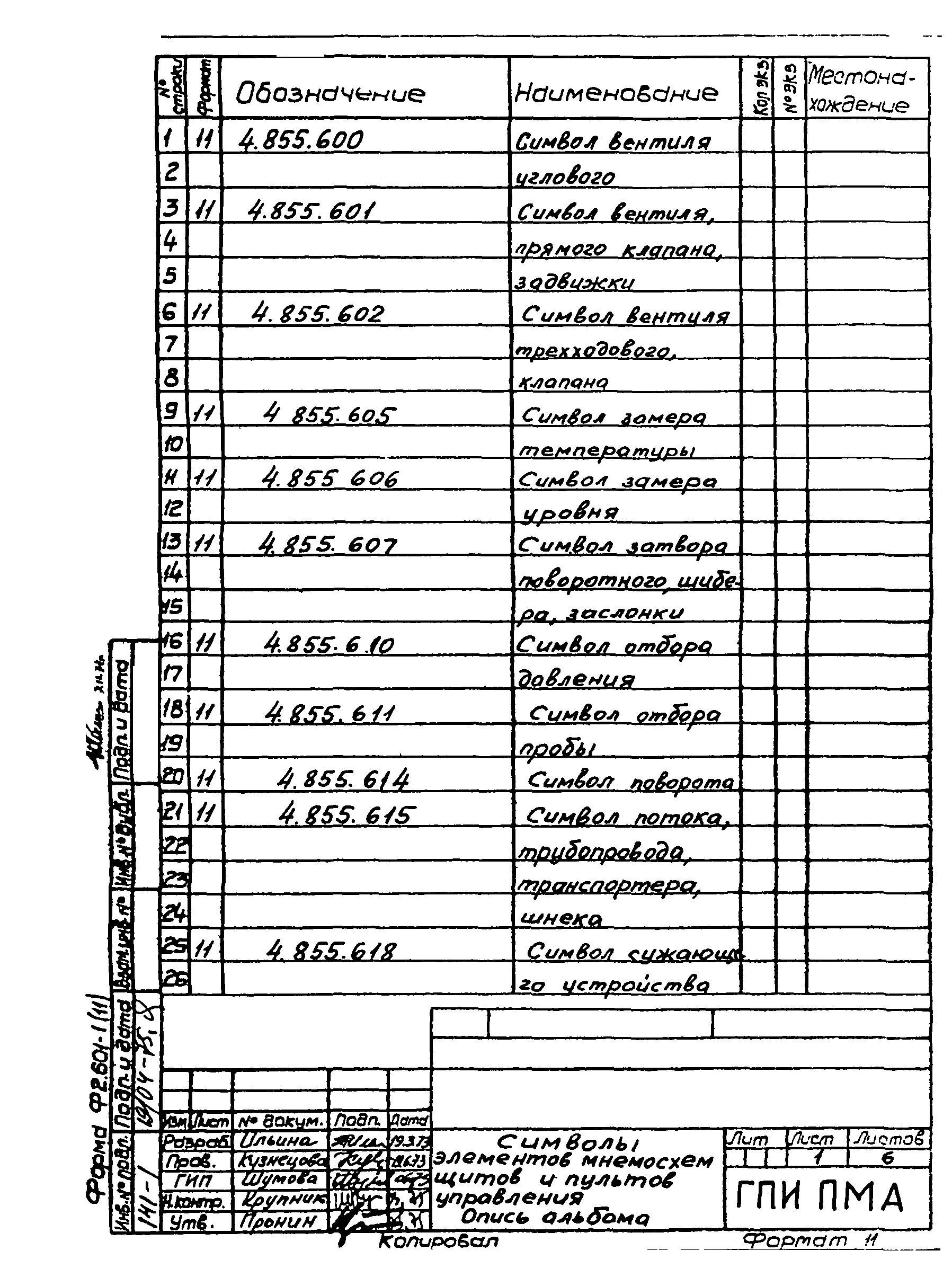

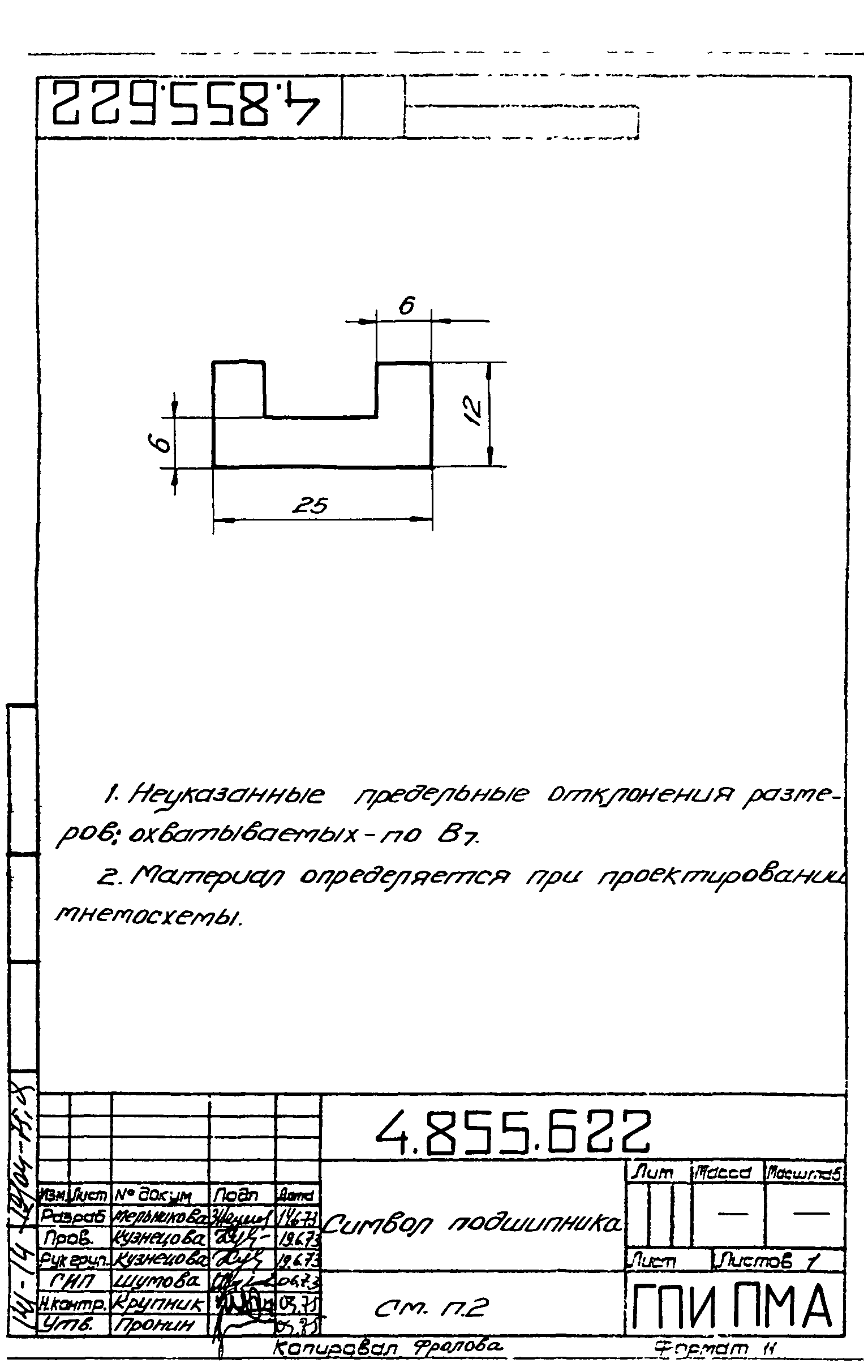

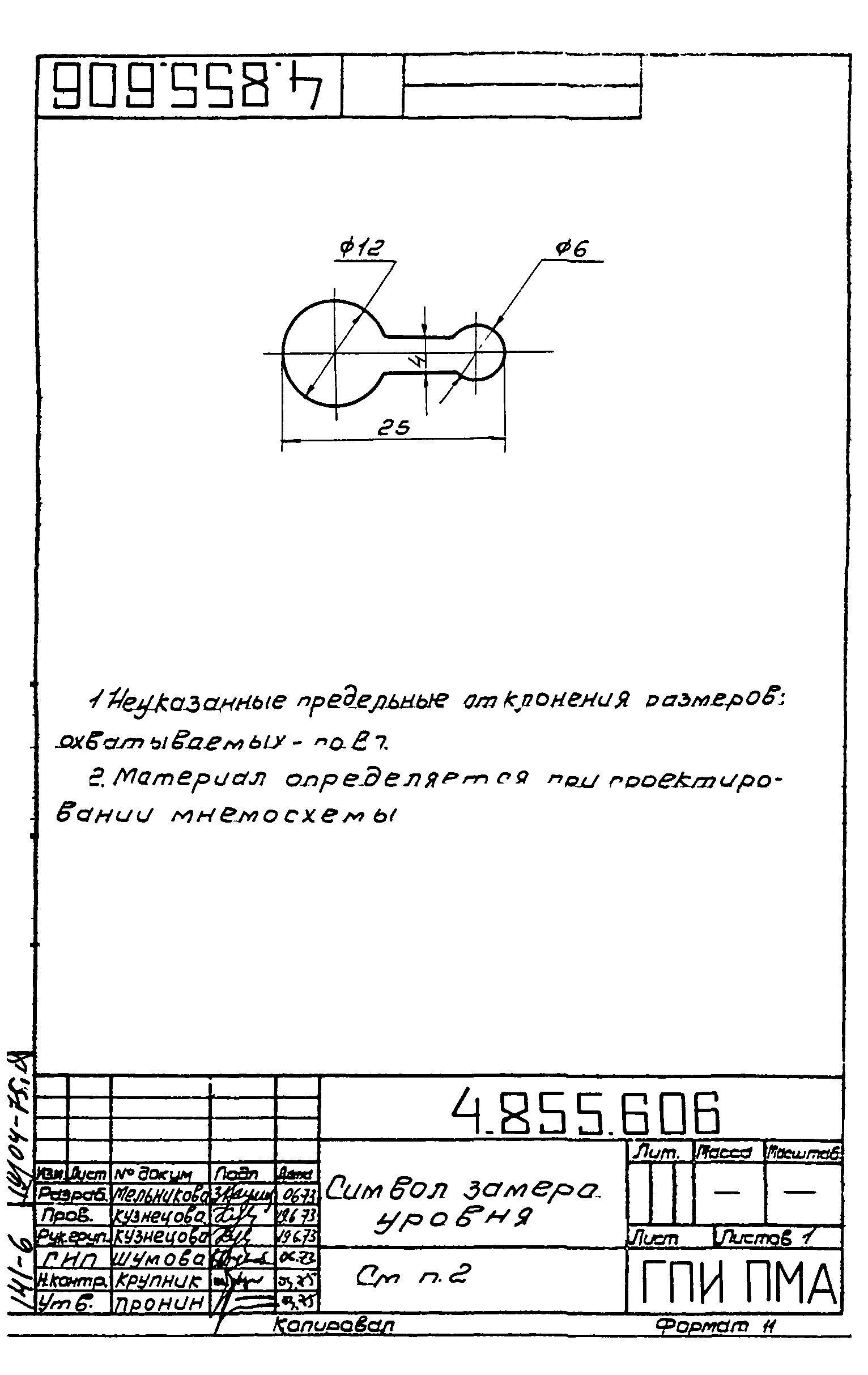

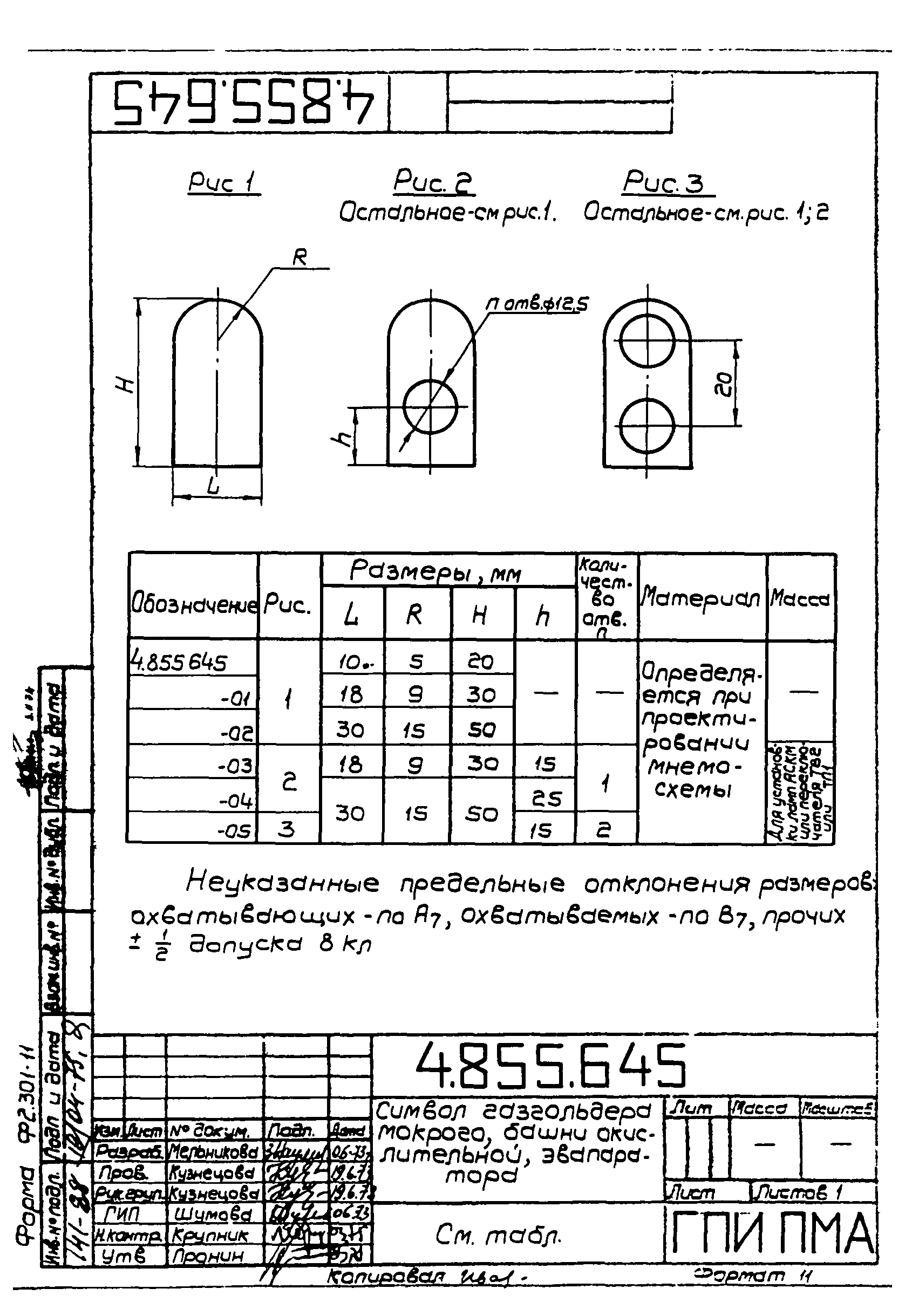

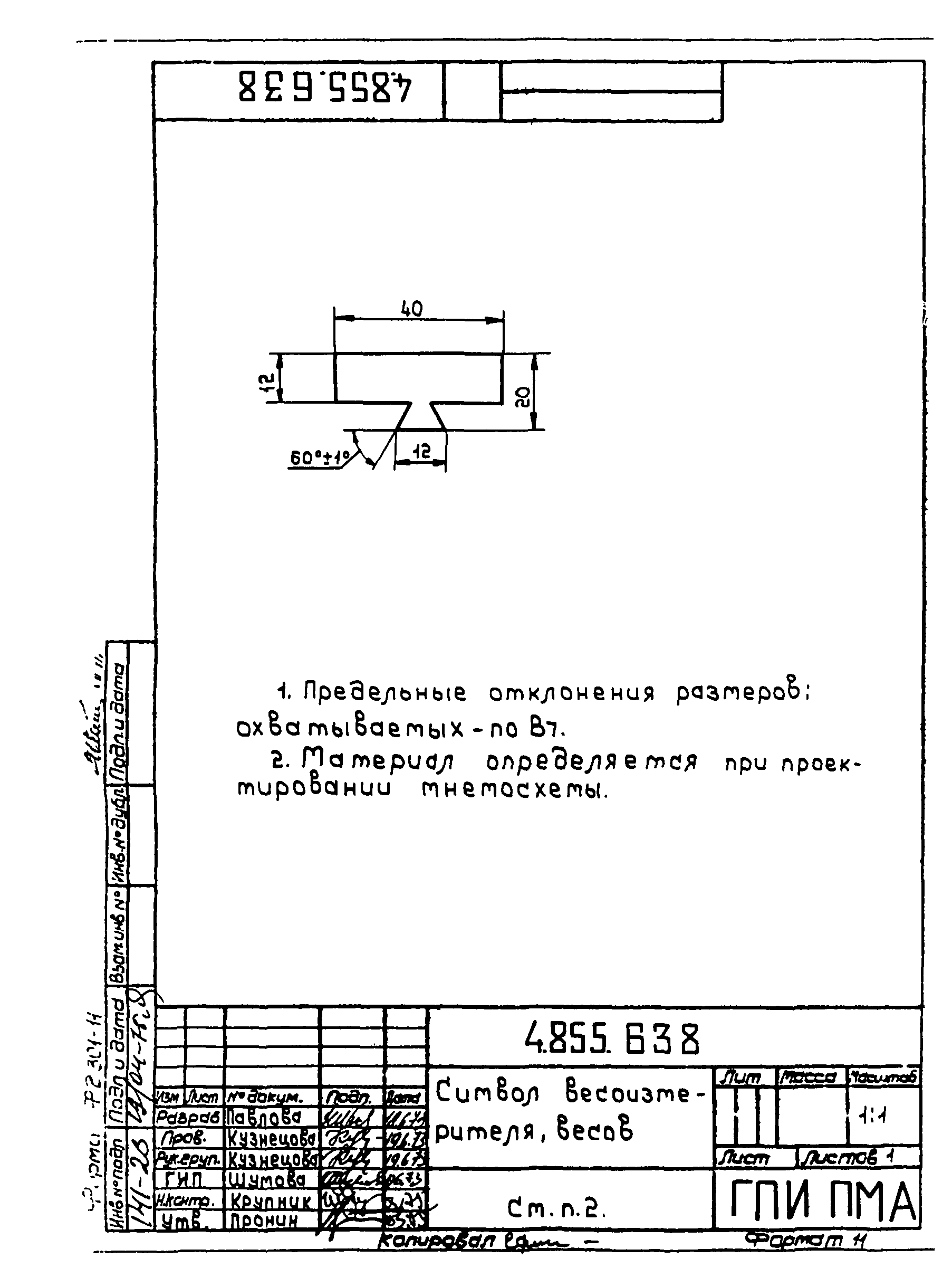

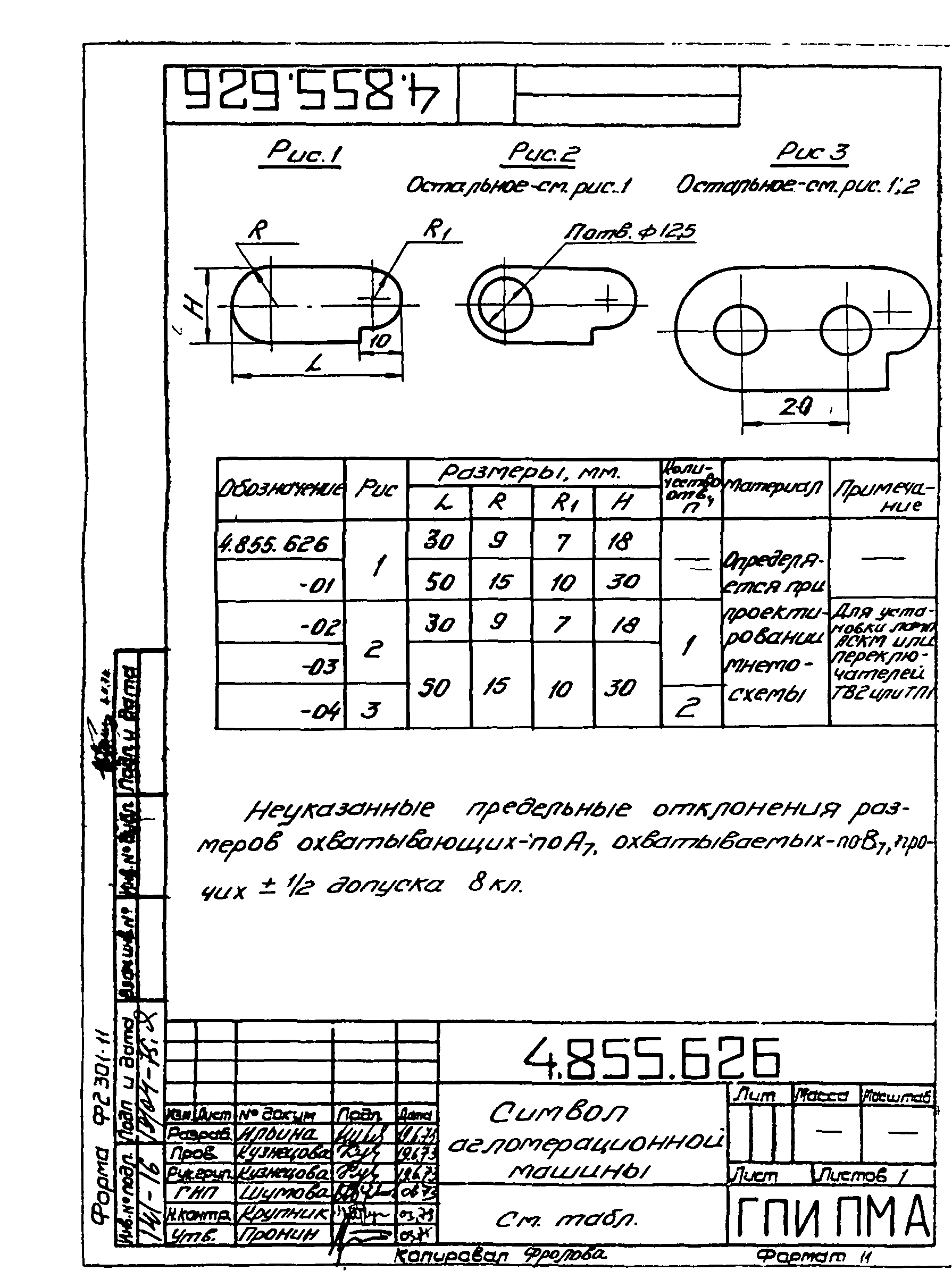

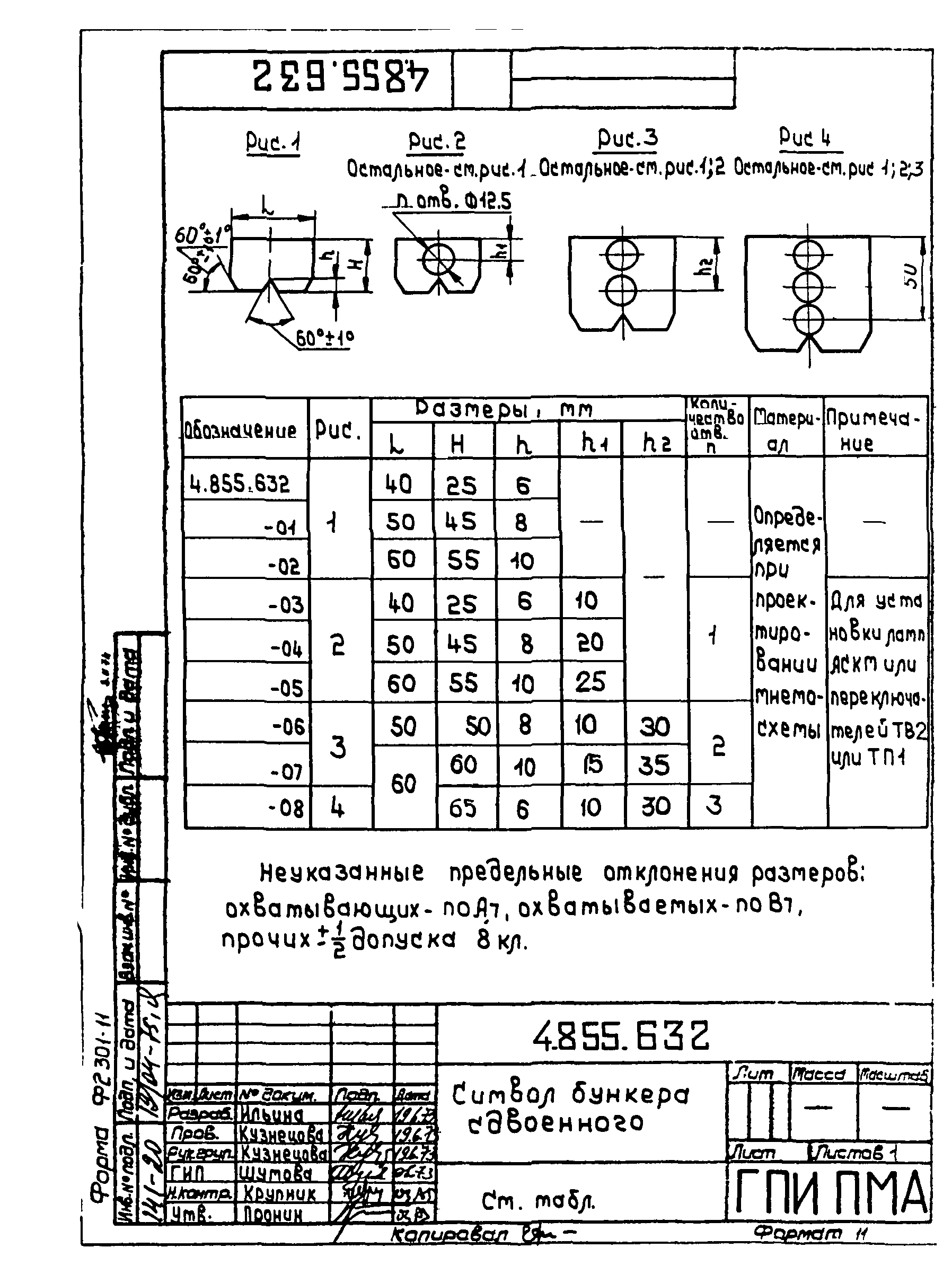

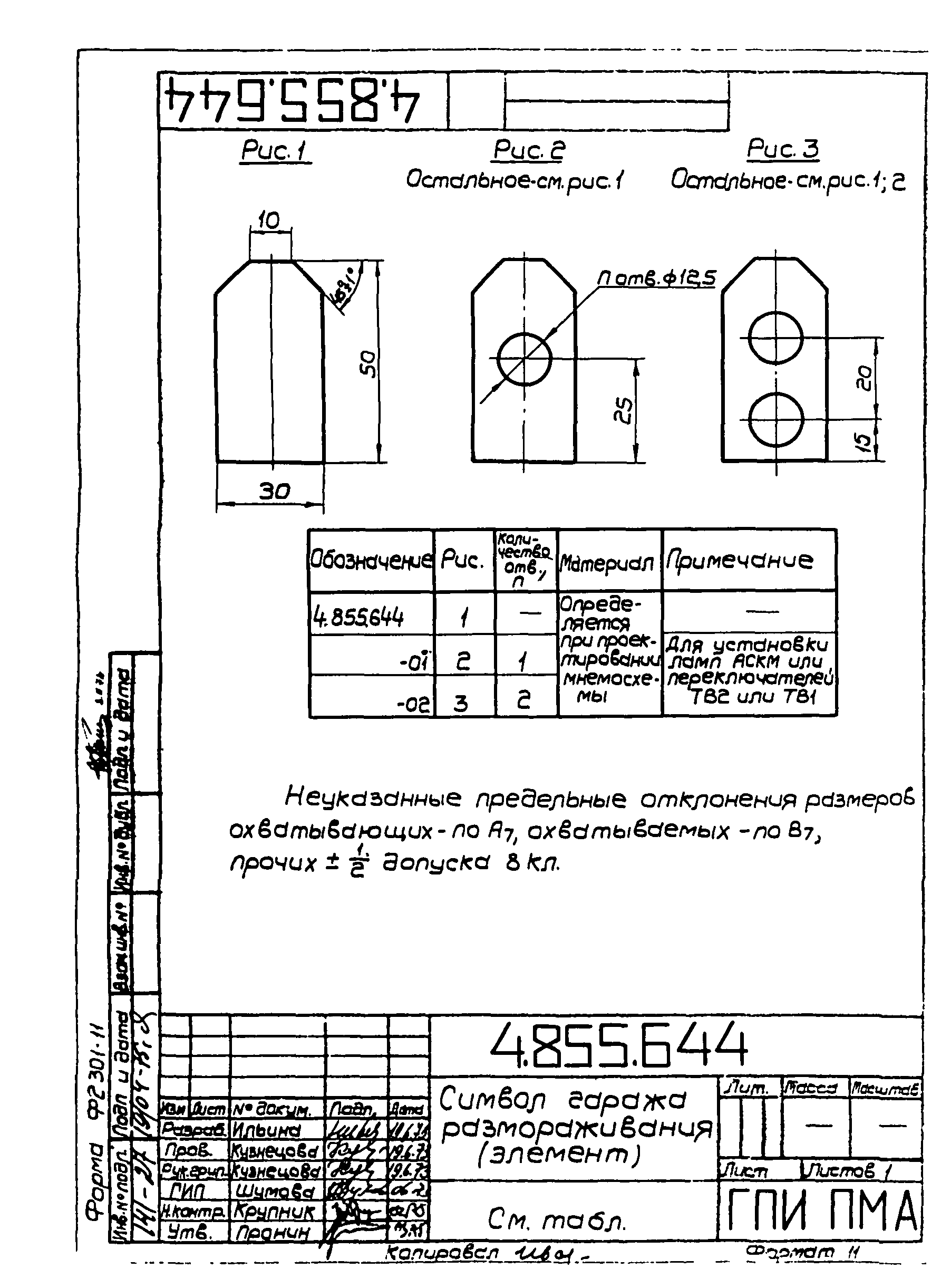

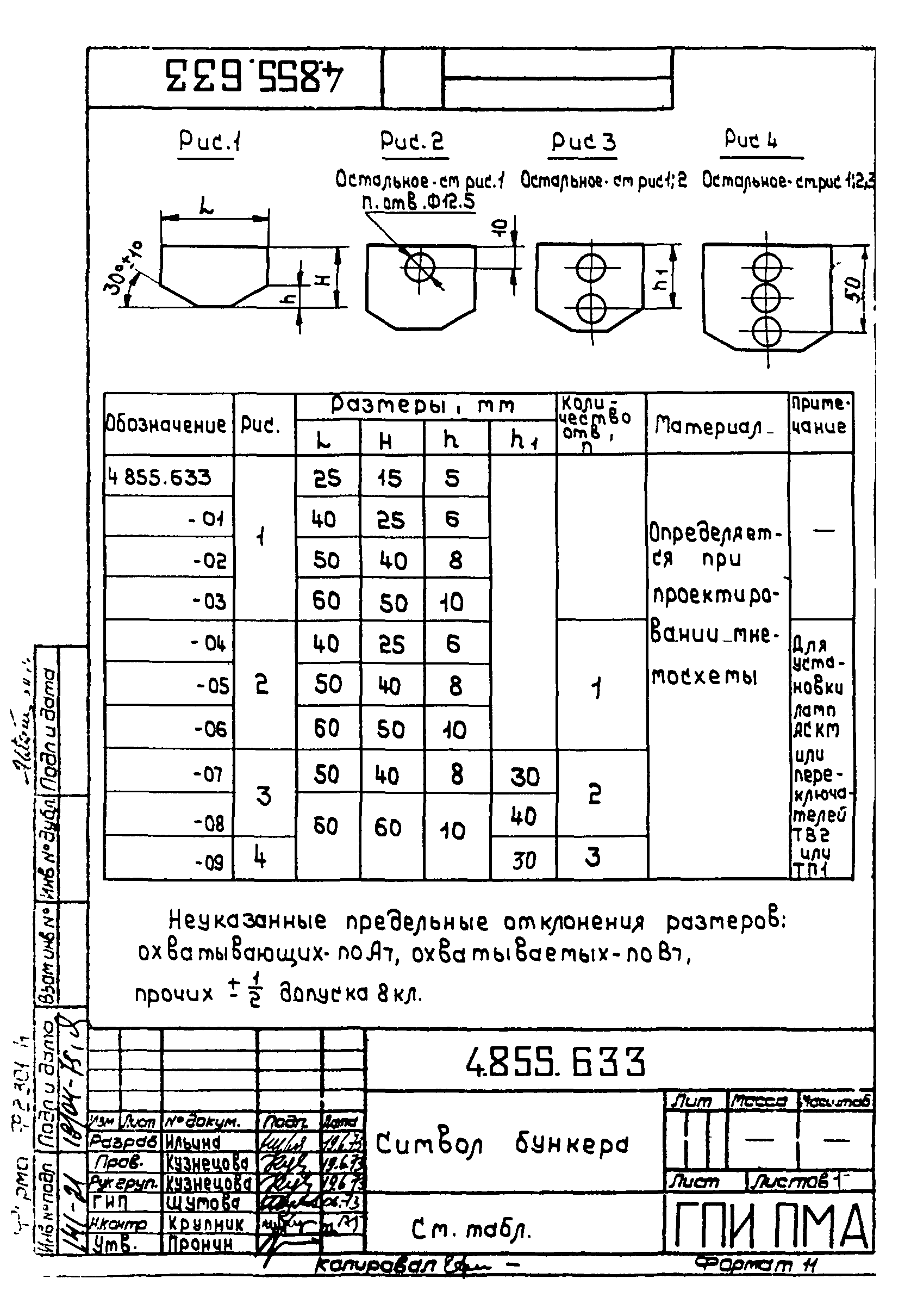

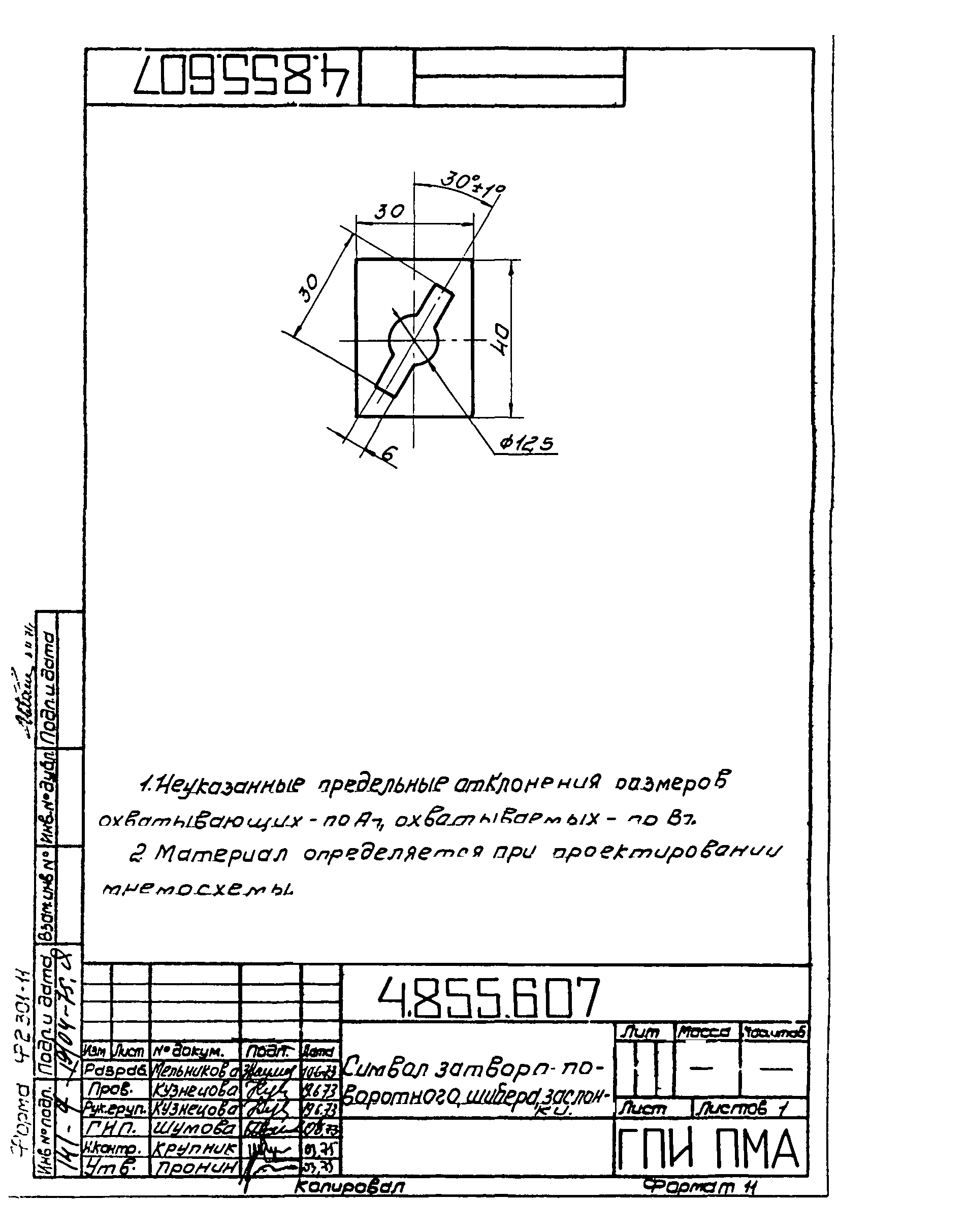

| Оглавление: | 4.855.600 Символ вентиля углового 4.855.601 Символ вентиля, прямого клапана, задвижки 4.855.602 Символ вентиля трехходового, клапана 4.855.605 Символ замера температуры 4.855.606 Символ замера уровня 4.855.607 Символ затвора поворотного, шибера, заслонки 4.855.610 Символ отбора давления 4.855.611 Символ отбора пробы 4.855.614 Символ поворота 4.855.615 Символ потока, трубопровода, транспортера, шнека 4.855.618 Символ сужающего устройства 4.855.619 Символ стрелки 4.855.622 Символ подшипника 4.855.625 Символ автоклава 4.855.626 Символ агломерационной машины 4.855.627 Символ аппарата с мешалкой 4.855.630 Символ бака емкости (вертикальной или горизонтальной) резервуара, сборника, отстойника, колонны и др. 4.855.631 Символ бассейна 4.855.632 Символ бункера сдвоенного 4.855.633 Символ бункера 4.855.636 Символ вагоноопрокидователя 4.855.637 Символ вальцового пресса 4.855.638 Символ весоизмерителя, весов 4.855.639 Символ вентилятора, дымососа, воздуходувки 4.855.640 Символ вертикального катализатора, дозатора 4.855.641 Символ воронки, емкости промежуточной 4.855.644 Символ гаража размораживания (элемент 4.855.645 Символ газгольдера мокрого, башни окислительной, эвапоратора 4.855.646 Символ газгольдера, ресивера, баллона, резервуара воздушного 4.855.647 Символ глинорезательной машины 4.855.648 Символ гранулятора 4.855.649 Символ градирни 4.855.650 Символ грохота 4.855.653 Символ деаэратора 4.855.654 Символ дробилки 4.855.657 Символ емкости шаровой 4.855.659 Символ железнодорожного вагона, вагонетки 4.855.661 Символ компрессора 4.855.662 Символ конвейерного сушила 4.855.663 Символ котла утилизатора 4.855.664 Символ котла варочного 4.855.665 Элемент символа колонны, элеватора 4.855.666 Символ контактора 4.855.667 Символ конденсатора холодильника, теплообменника, подогревателя, кипятильника, испарителя 4.855.670 Символ мельницы 4.855.671 Символ мешалки 4.855.672 Символ мерника 4.855.673 Символ моечной машины 4.855.674 Символ монжуса 4.855.677 Символ насоса шестеренчатого 4.855.678 Символ насоса центробежного 4.855.679 Символ насоса поршневого 4.855.680 Символ нефтяного резервуара 4.855.683 Символ обжиговой машины 4.855.684 Символ отсадочной машины 4.855.685 Символ печи обжига в кипящем слое 4.855.686 Символ печи 4.855.687 Символ перколятора 4.855.688 Символ питателя 4.855.689 Символ плавильника 4.855.690 Символ пресса 4.855.693 Символ реактора 4.855.694 Символ регенератора катализатора 4.855.695 Символ рекуператора 4.855.696 Символ ротаметра 4.855.699 Символ сгустителя, вакуумфильтр 4.855.700 Символ сепаратора 4.855.701 Символ скребкового кристаллизатора 4.855.702 Символ скруббера 4.855.703 Символ склада 4.855.704 Символ смесителя, скомкователя, сортировки 4.855.705 Символ сушила барабанного 4.855.706 Символ топки под давлением 4.855.707 Символ турбины 4.855.709 Символ фильтра 4.855.711 Символ флотационной машины 4.855.713 Символ холодильника кокса 4.855.715 Символ центрифуги 4.855.716 Символ цистерны 4.855.717 Символ циклона, водоотделителя, воздухоподогревателя 4.855.719 Символ шибера перекидного 4.855.721 Символ эжектора 4.855.722 Символ электродвигателя, генератора 4.855.723 Символ элеватора |
| Разработан: | ГПКИ Проектмонтажавтоматика |
