Скачать Серия ИИ24-8 Предварительно напряженные железобетонные плиты перекрытий шириной 3 м, укладываемые на полки ригелей

Дата актуализации: 01.01.2021

Серия ИИ24-8

Предварительно напряженные железобетонные плиты перекрытий шириной 3 м, укладываемые на полки ригелей

Обозначение:	Серия ИИ24-8
Обозначение англ:	Series ИИ24-8
Статус:	не действует
Название рус.:	Предварительно напряженные железобетонные плиты перекрытий шириной 3 м, укладываемые на полки ригелей
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.01.1976
Дата окончания срока действия:	01.02.1983

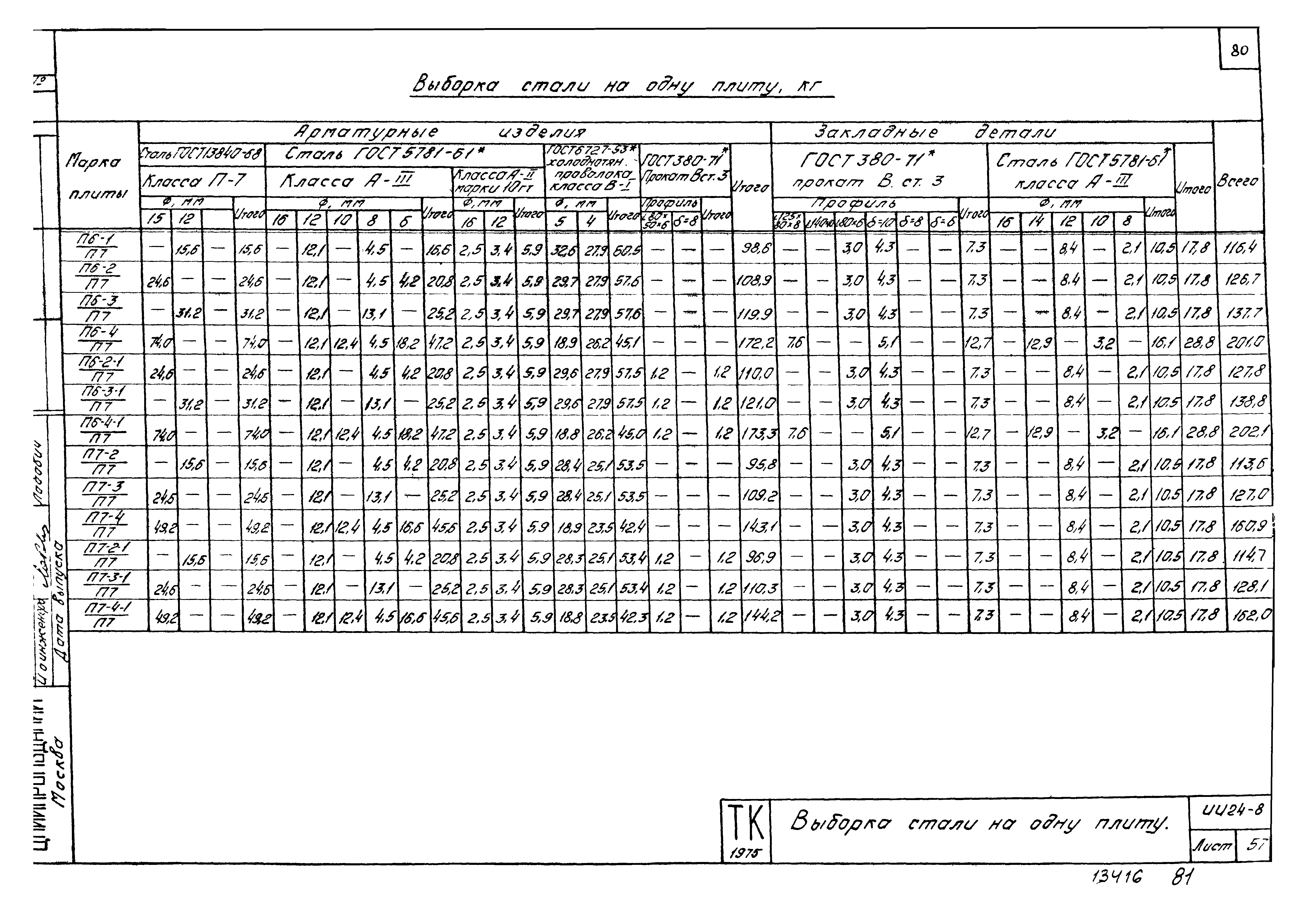

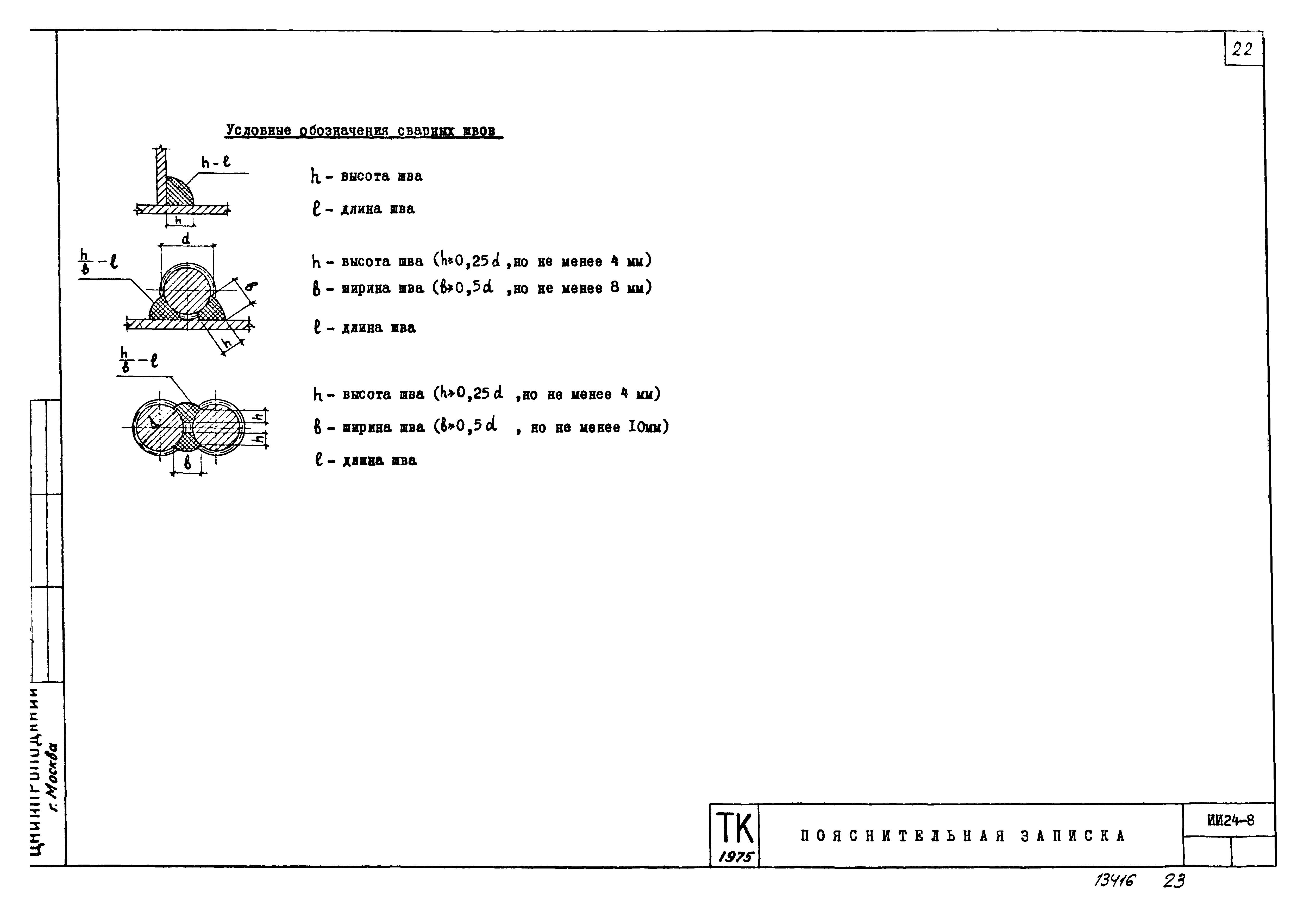

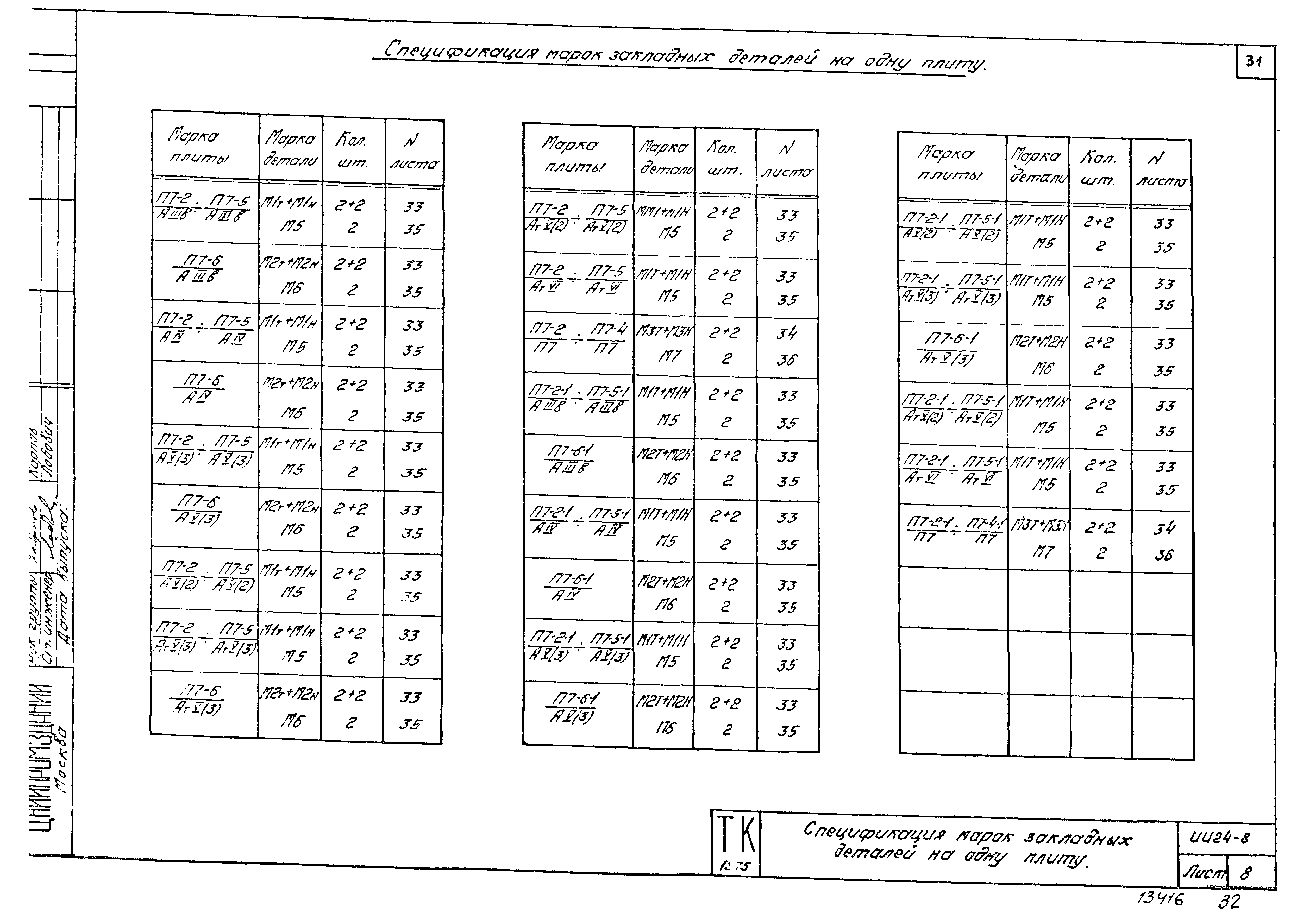

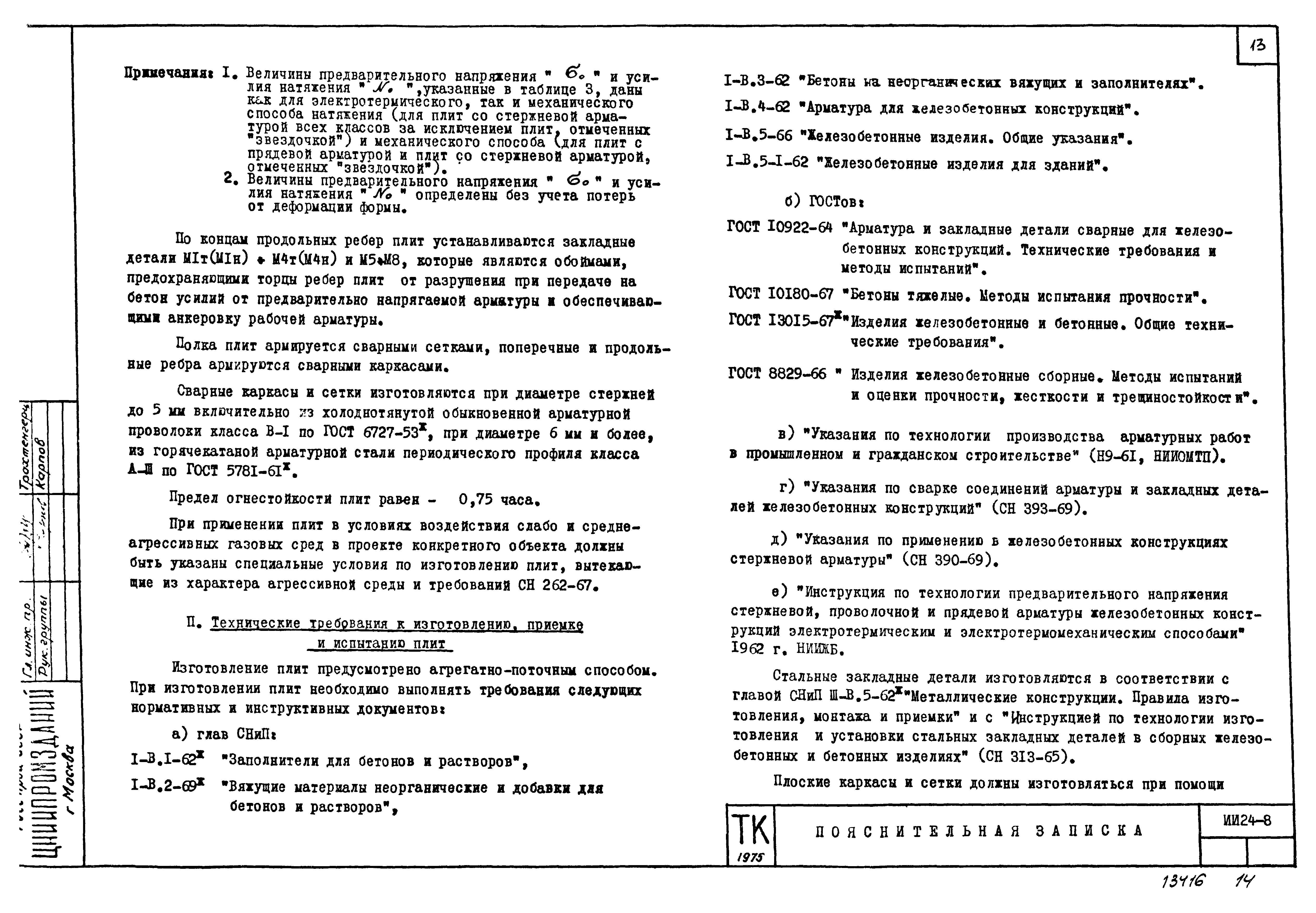

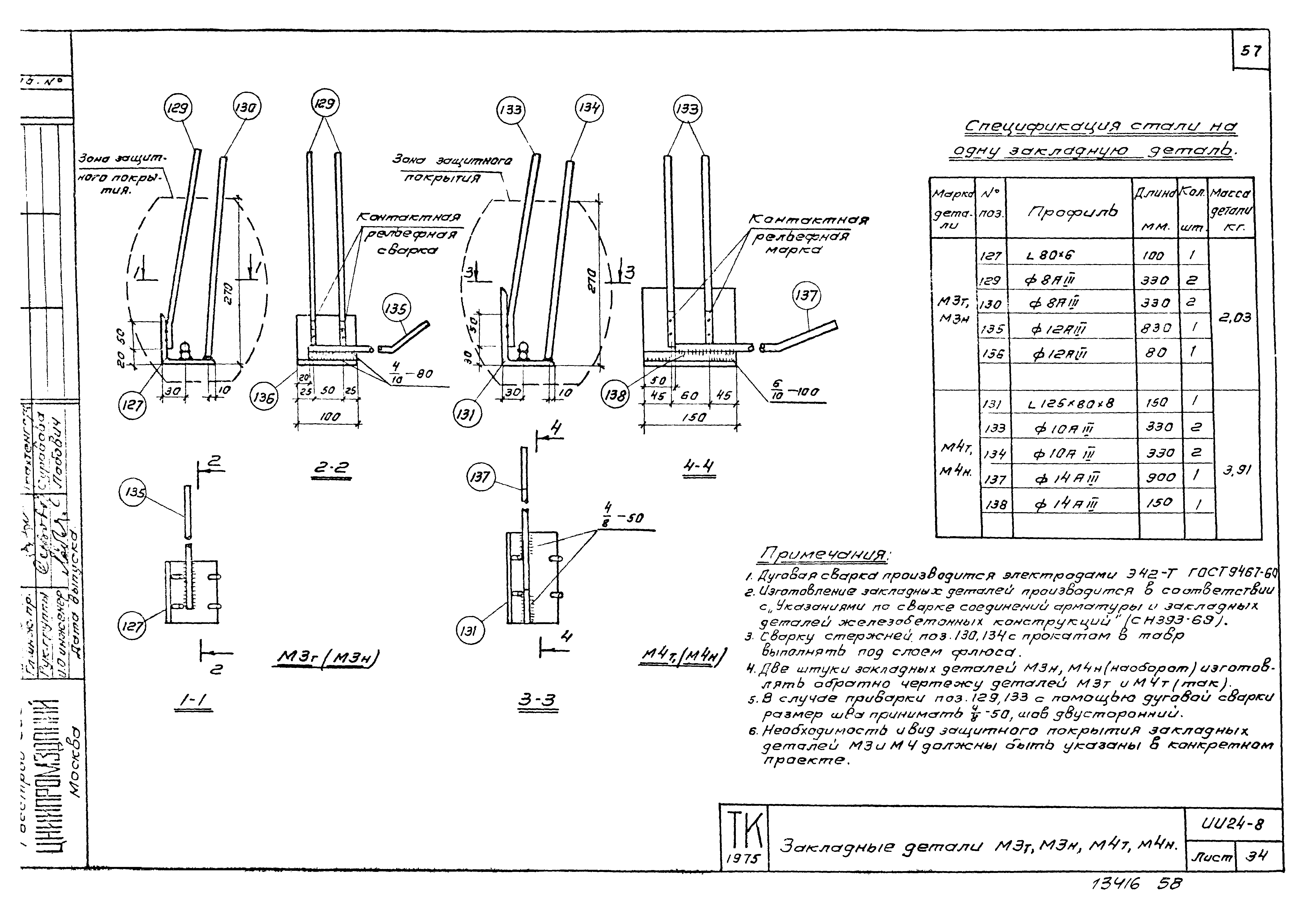

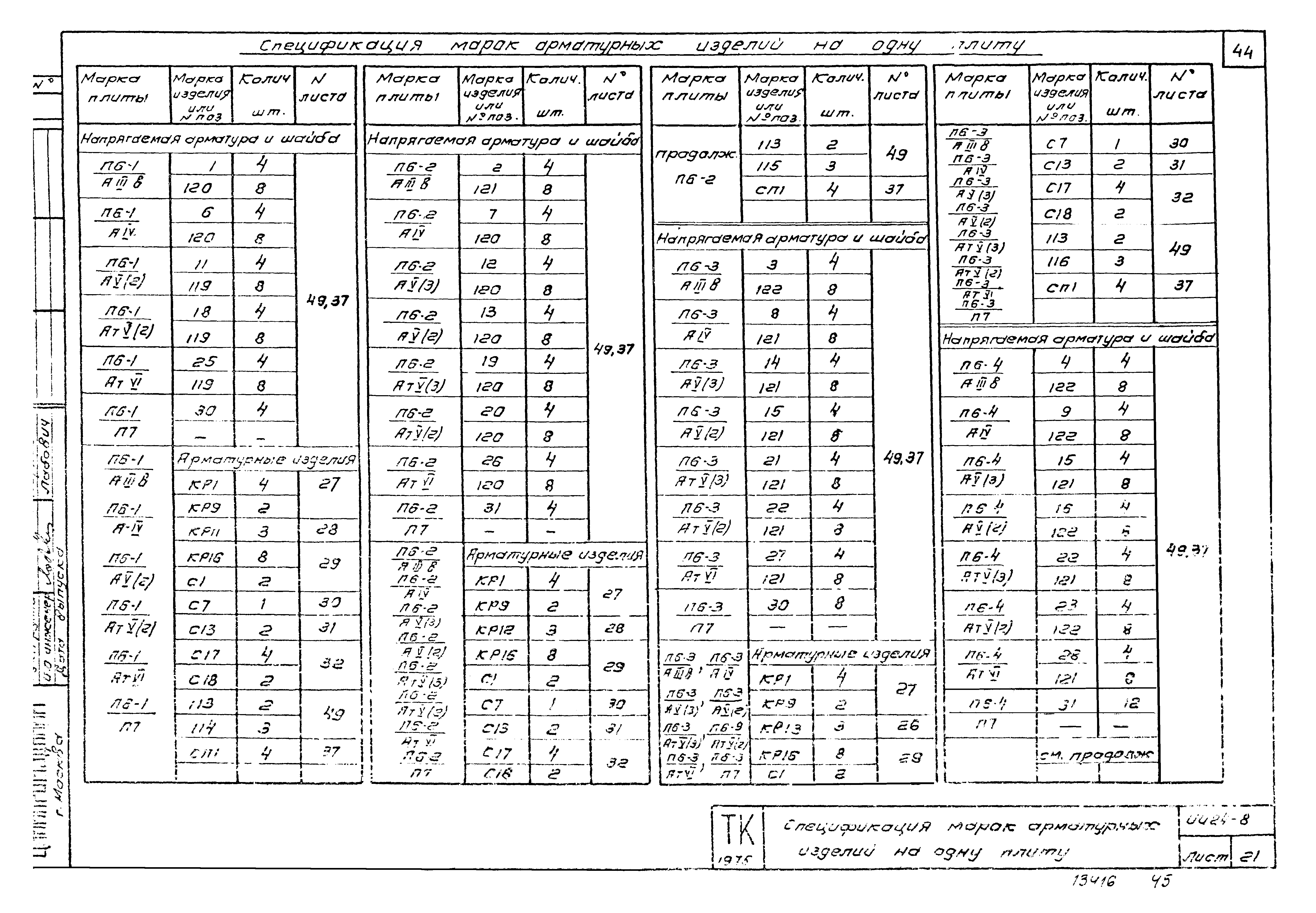

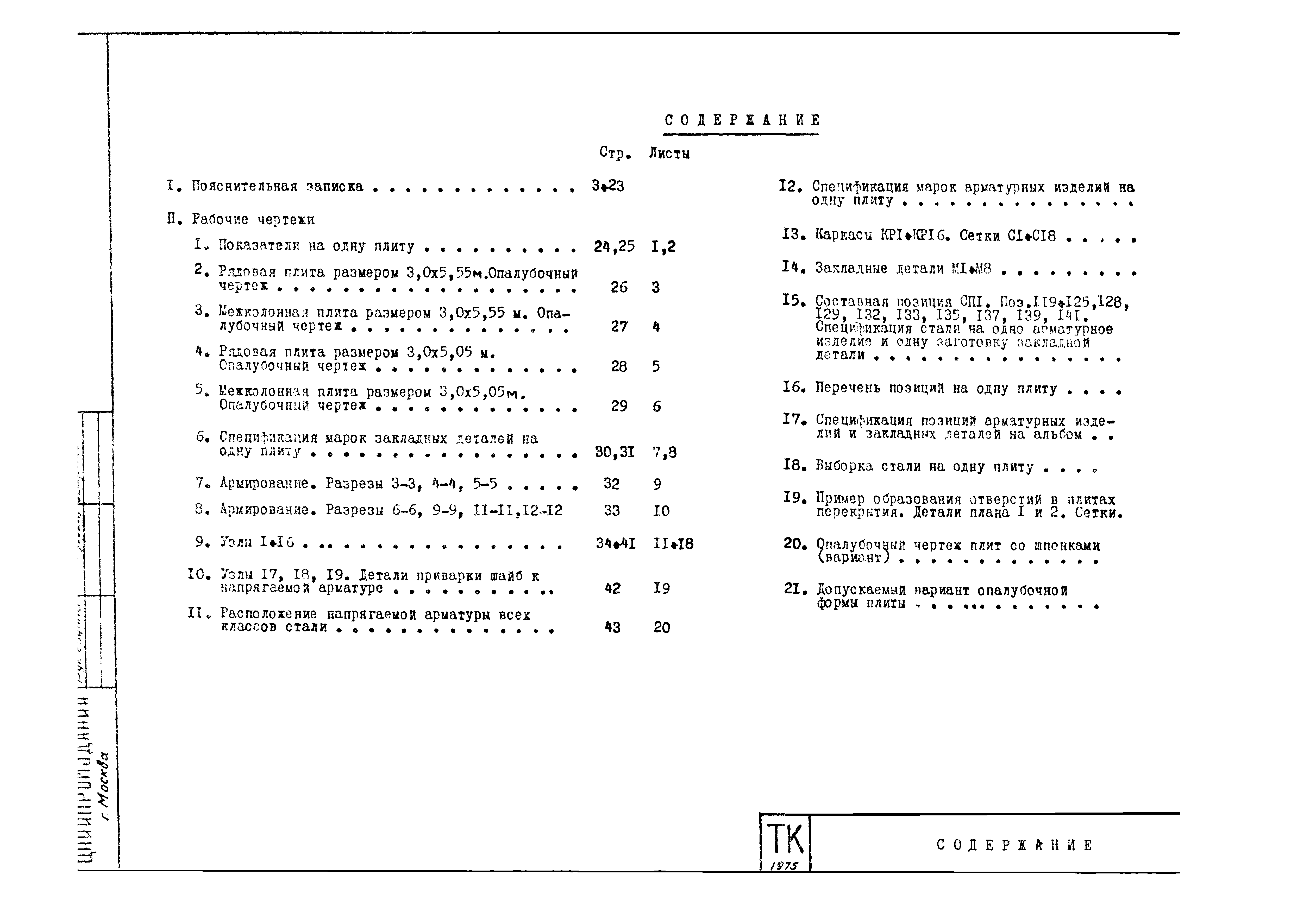

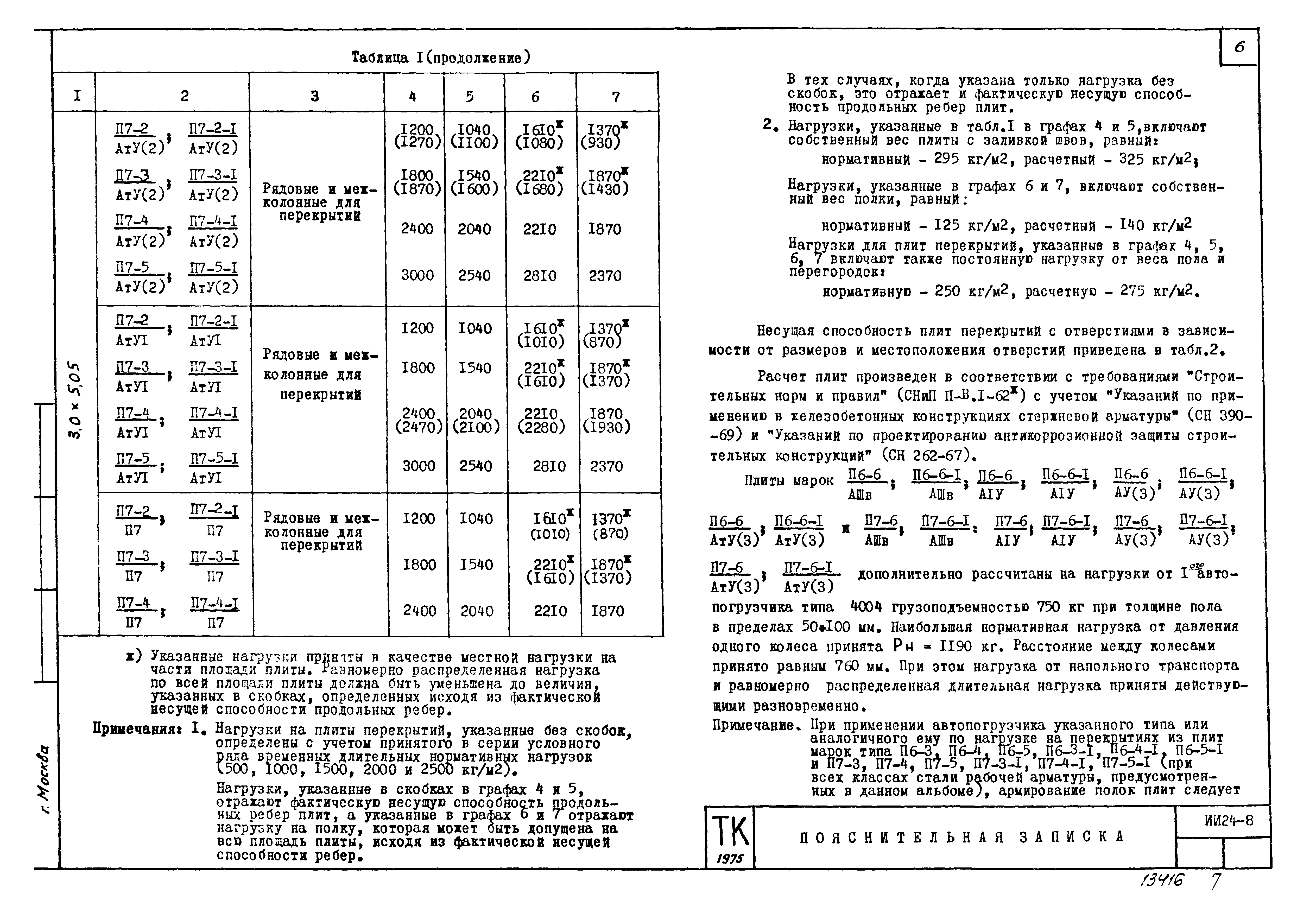

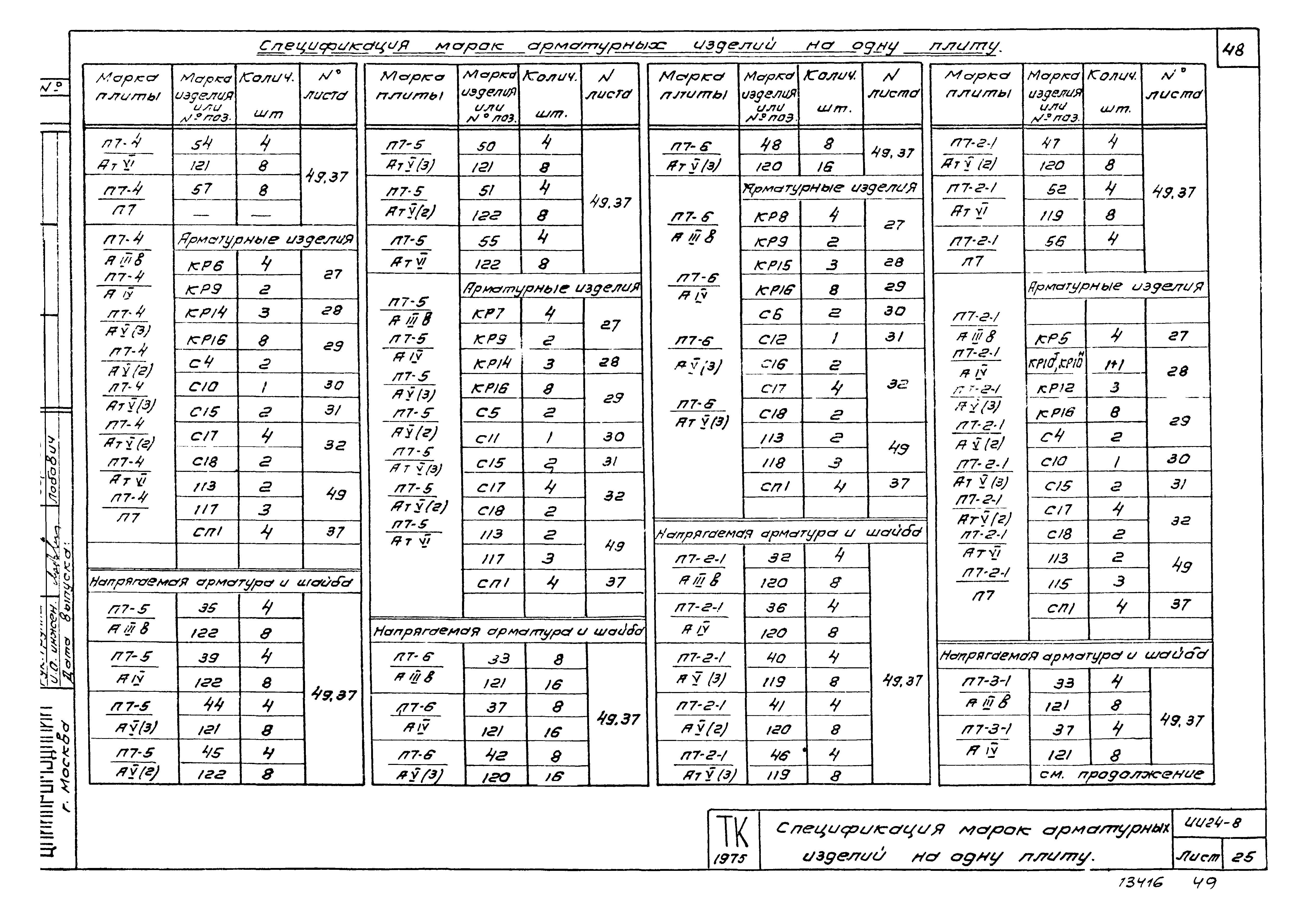

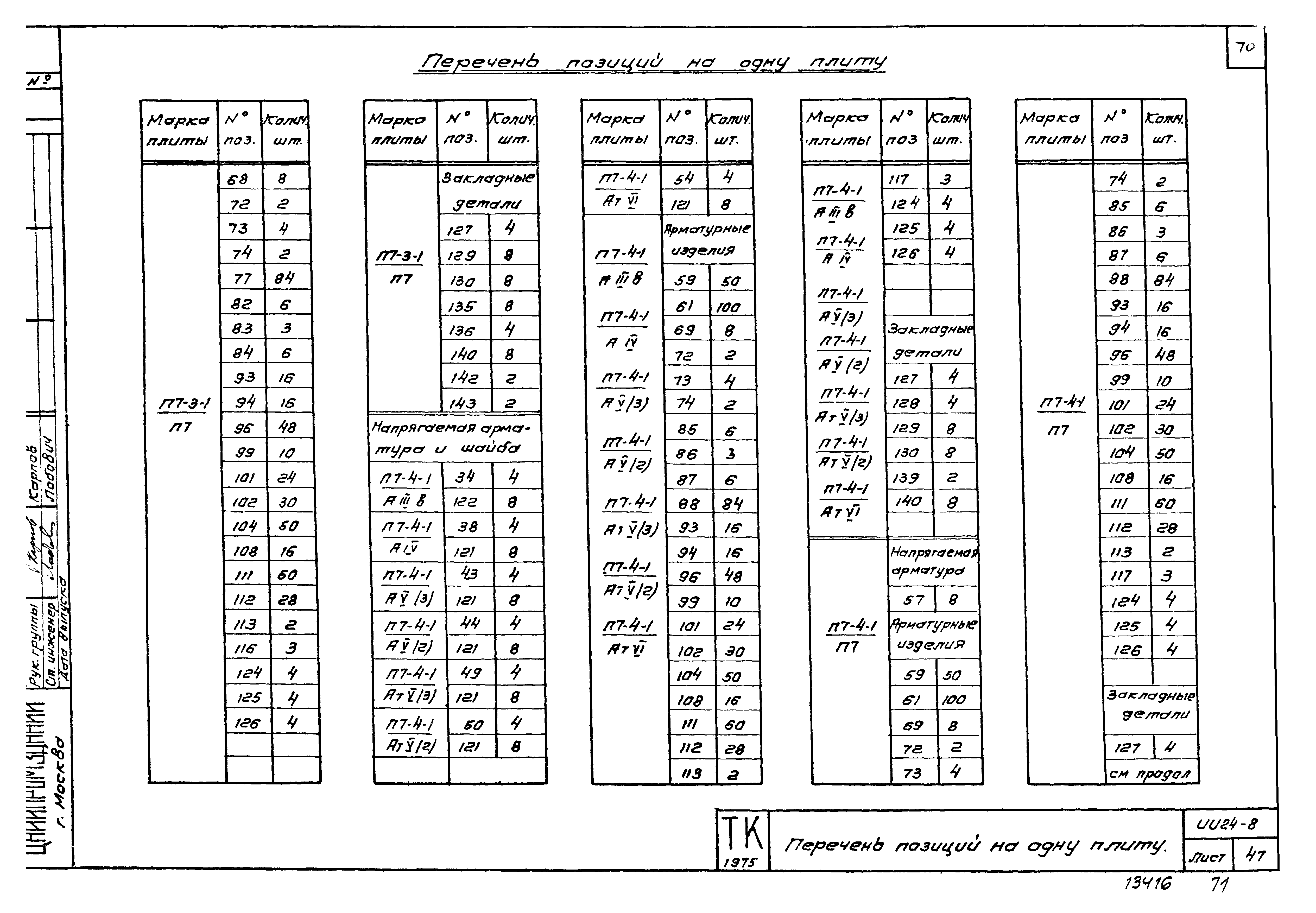

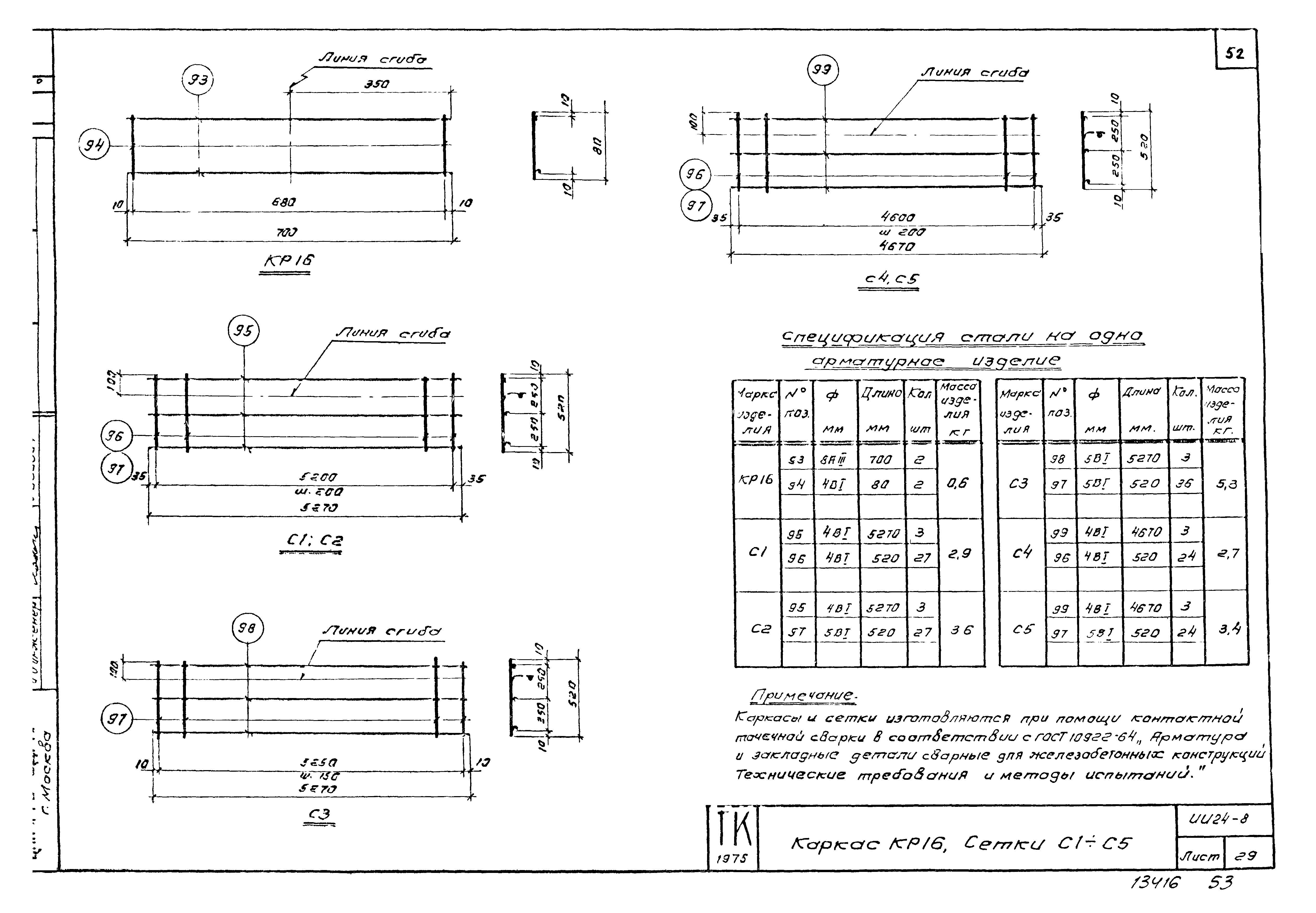

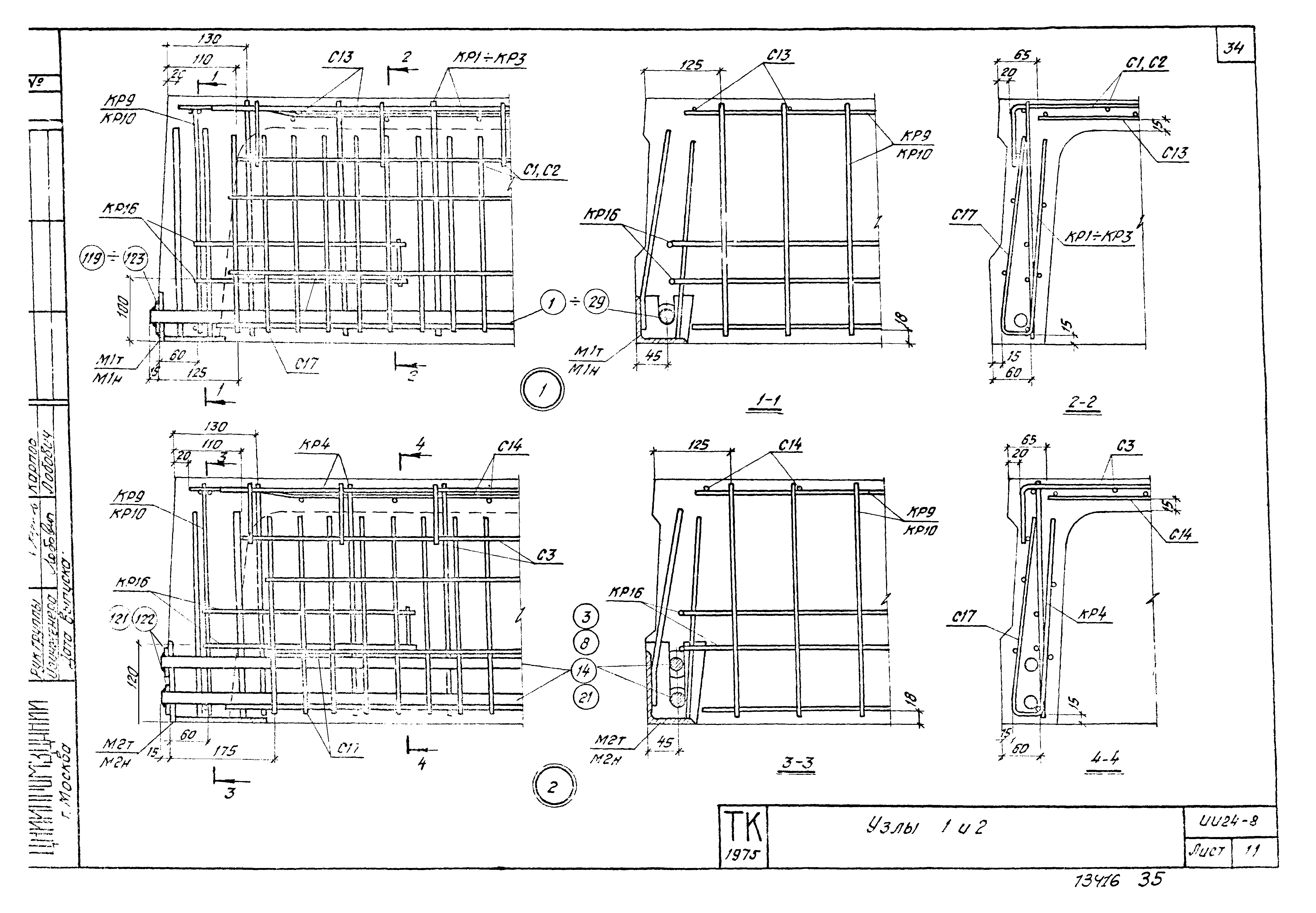

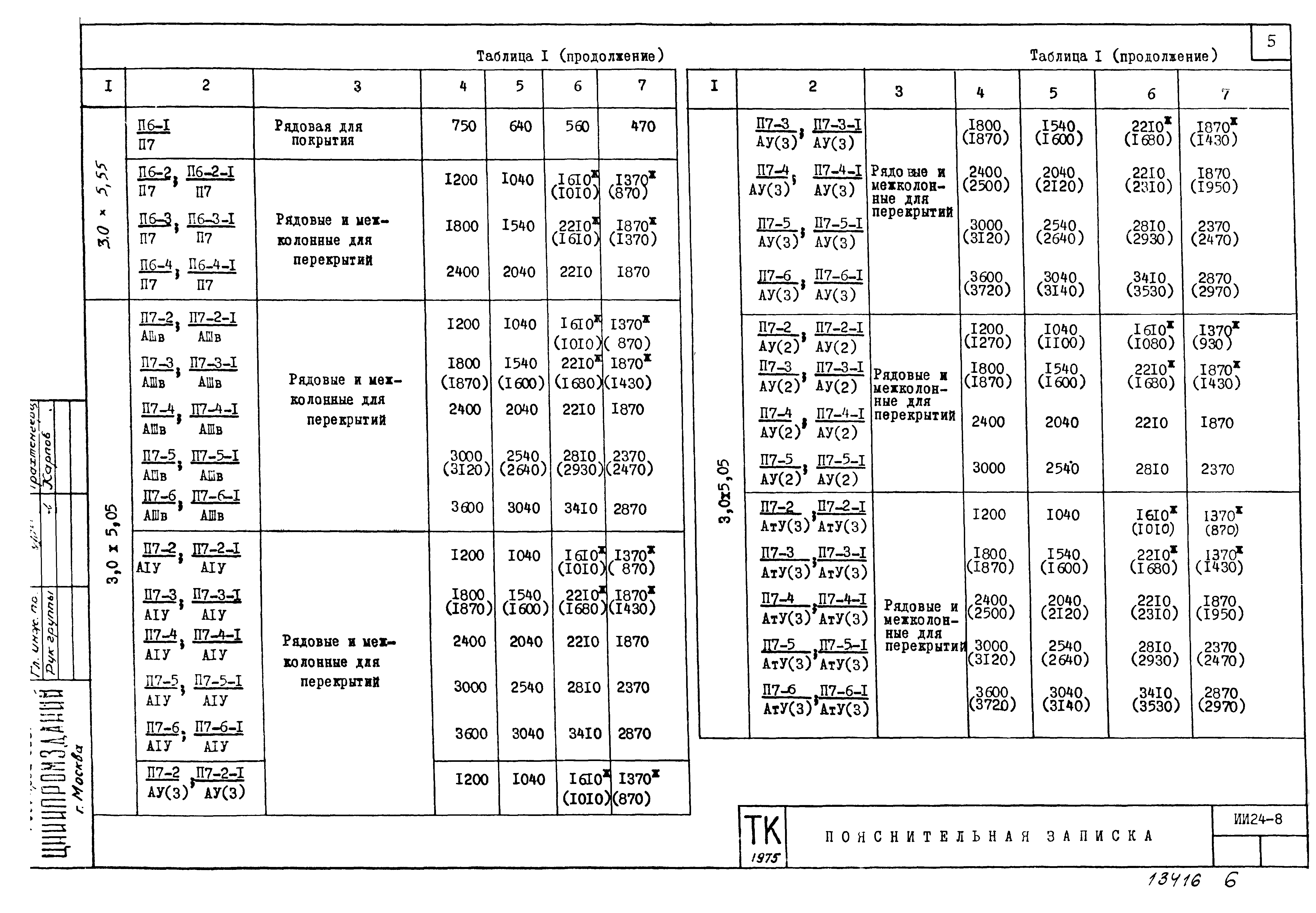

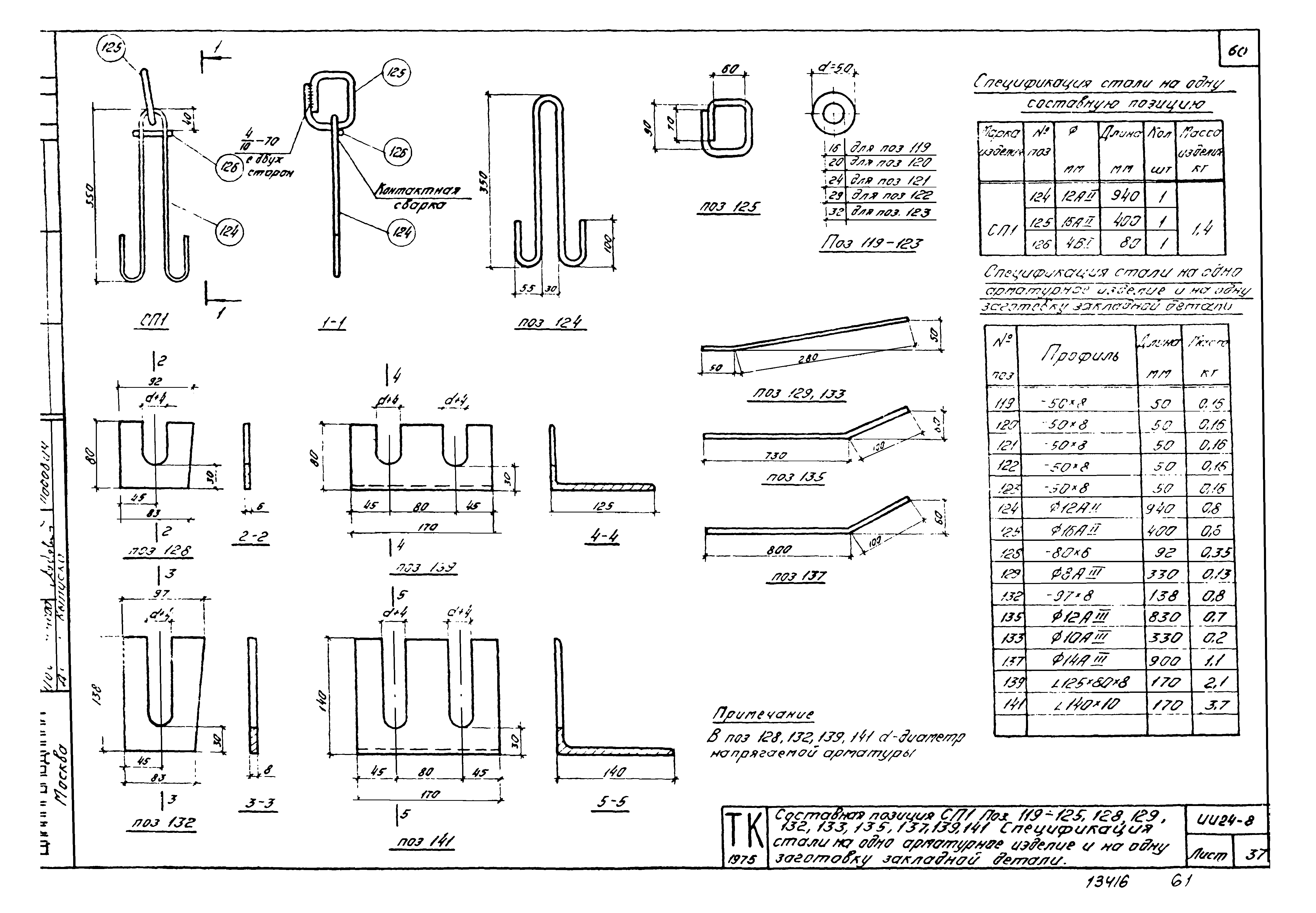

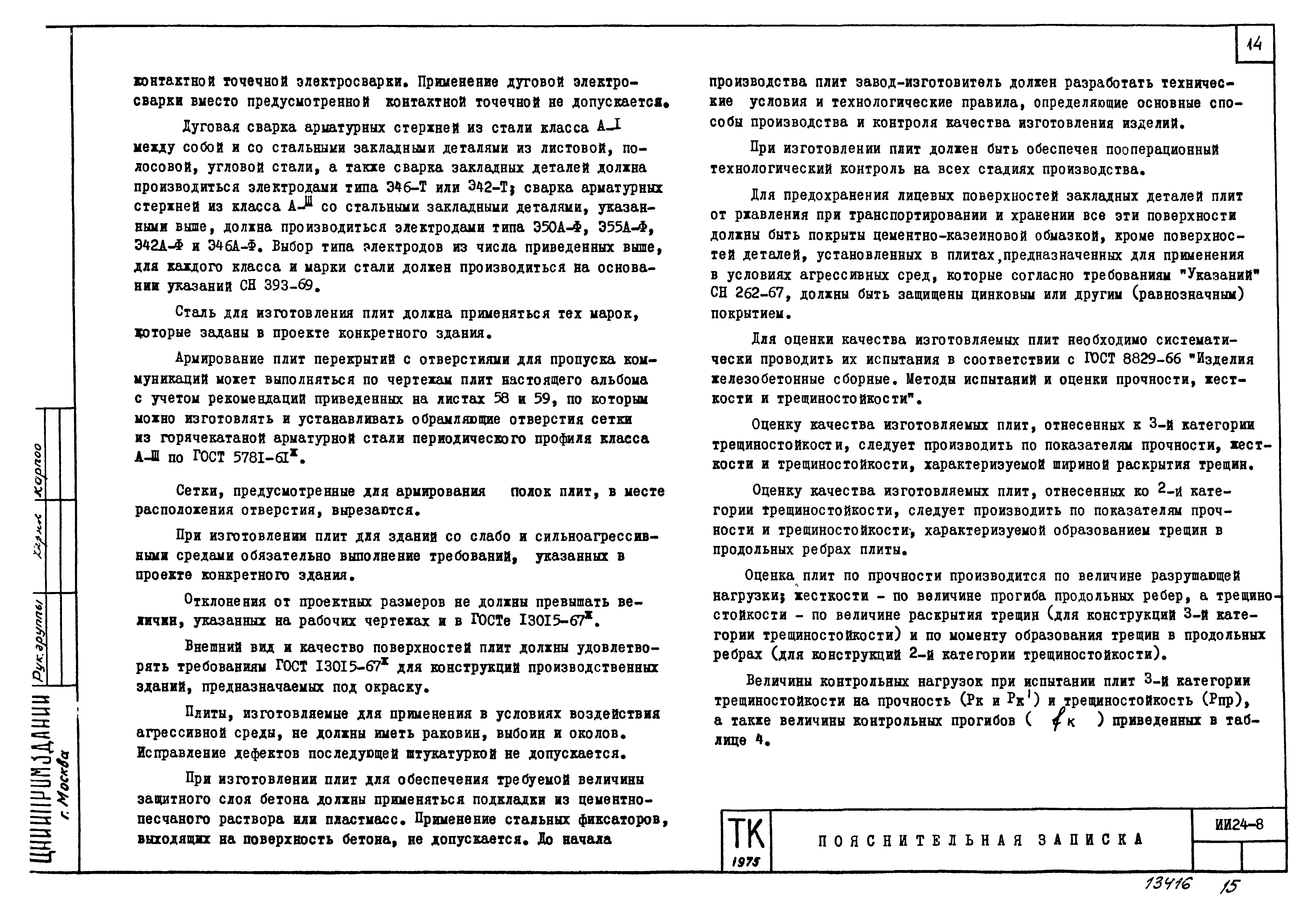

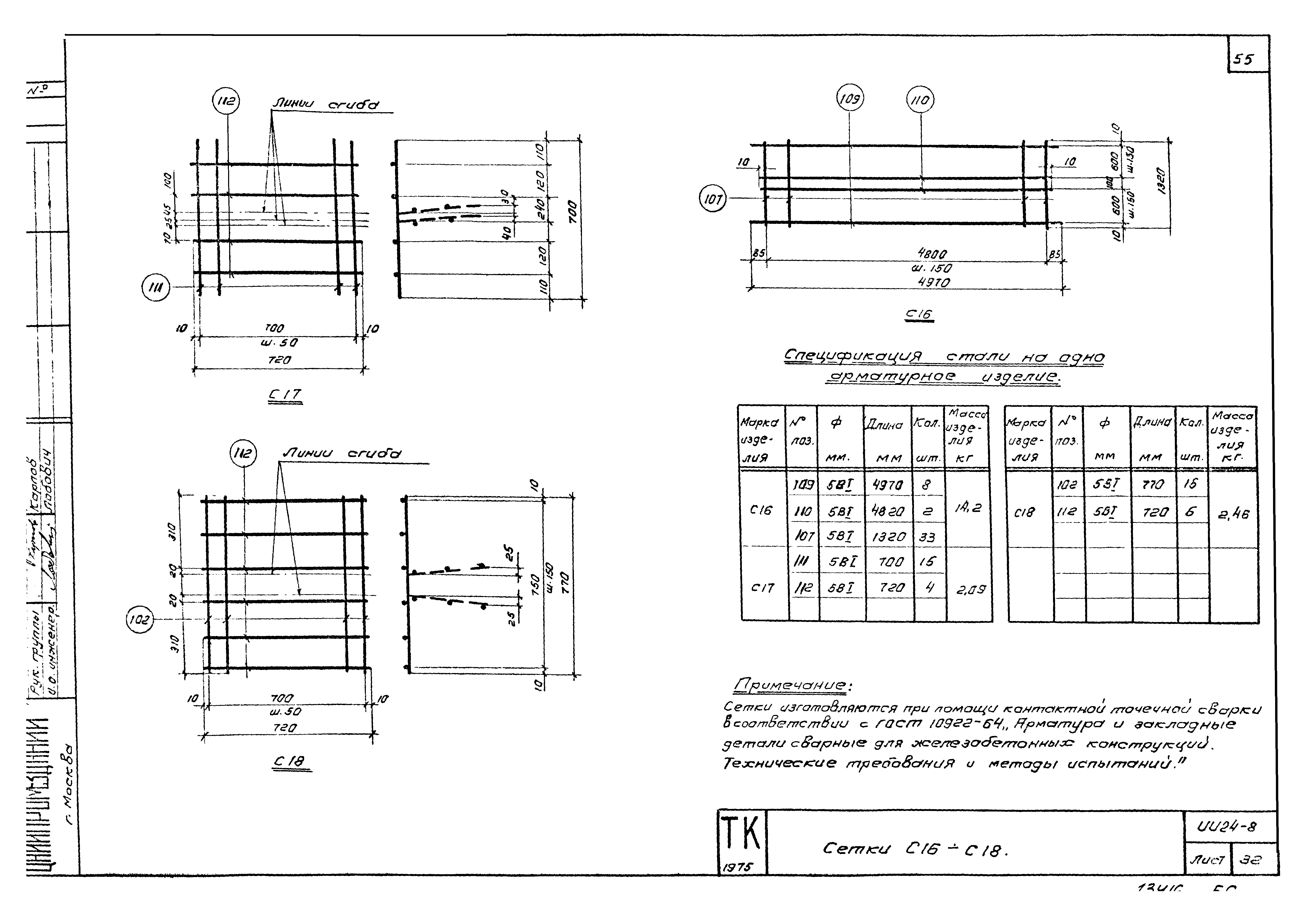

Оглавление:	I. Пояснительная записка II. Рабочие чертежи 1. Показатели па одну плиту 2. Рядовая плита размером 3,0x5,55 м. Опалубочный чертеж 3. Межколонная плита размером 3,0x5,55 м. Опалубочный чертеж 4. Рядовая плита размером 3,0x5,05 м. Опалубочный чертеж 5. Межколонная плита размером 3,0x5,05м. Опалубочный чертеж 6. Спецификация марок закладных деталей на одну плиту 7. Армирование. Разрезы 3-3, 4-4, 5-5 8. Армирование. Разрезы 6-6, 9-9, 11-11,12-12 9. Узлы 1-16 10. Узлы 17, 18, 19. Детали приварки шайб к напрягаемой арматуре 11. Расположение напрягаемой арматуры всех классов стали 12. Спецификация марок арматурных изделий на одну плиту 13. Каркасы КР1-КР16. Сетки С1-С18 14. Закладные детали М1-М8 15. Составная позиция СП1. Поз.119-125,128, 129, 132, 133, 135, 137, 139, 141. Спецификация стали на одно арматурное изделие и одну заготовку закладной детали 16. Перечень позиций на одну плиту 17. Спецификация позиций арматурных изделий и закладных деталей на альбом 18. Выборка стали на одну плиту 19. Пример образования отверстий в плитах перекрытия. Детали плана 1 и 2. Сетки. 20. Опалубочный чертеж плит со шпонками (вариант) 21. Допускаемый вариант опалубочной формы плиты
Разработан:	ЦНИИпромзданий НИИСК НИИЖБ
Утверждён:	09.10.1975 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 172)
