ГОСТ EN 13136-2017
Системы холодильные и тепловые насосы. Устройства предохранительные для оборудования, работающего под избыточным давлением, и трубопроводы к ним. Методы расчета
| Обозначение: | ГОСТ EN 13136-2017 |
| Обозначение англ: | 13136-2017 |
| Статус: | введен впервые |
| Название рус.: | Системы холодильные и тепловые насосы. Устройства предохранительные для оборудования, работающего под избыточным давлением, и трубопроводы к ним. Методы расчета |
| Название англ.: | Refrigerating systems and heat pumps. Safety devices for equipment operating under excessive pressure and piping to them. Methods for calculation |
| Дата добавления в базу: | 01.02.2020 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.03.2019 |
| Область применения: | Стандарт описывает расчет массовых расходов с целью определения размеров предохранительных устройств для оборудования холодильных систем, работающего под избыточным давлением. Стандарт описывает расчет производительности стравливания избыточного давления газов для клапанов сброса давления и других устройств сброса давления в холодильных установках, включая соответствующие данные, необходимые для определения размеров этих устройств, при осуществления ими сброса газов в окружающую атмосферу или во внутренние полости холодильной системы с более низким давлением. Стандарт устанавливает требования к предохранительным устройствам сброса давления во избежание возникновения недопустимых величин давления под воздействием внутренних и внешних источников тепла, нагнетания давления (например, под воздействием компрессоров, нагревателей и т.д.). Стандарт описывает расчет показателей падения давления в трубопроводах подвода и отвода предохранительных клапанов сброса давления и других устройств для сброса давления, включая необходимые исходные данные. |

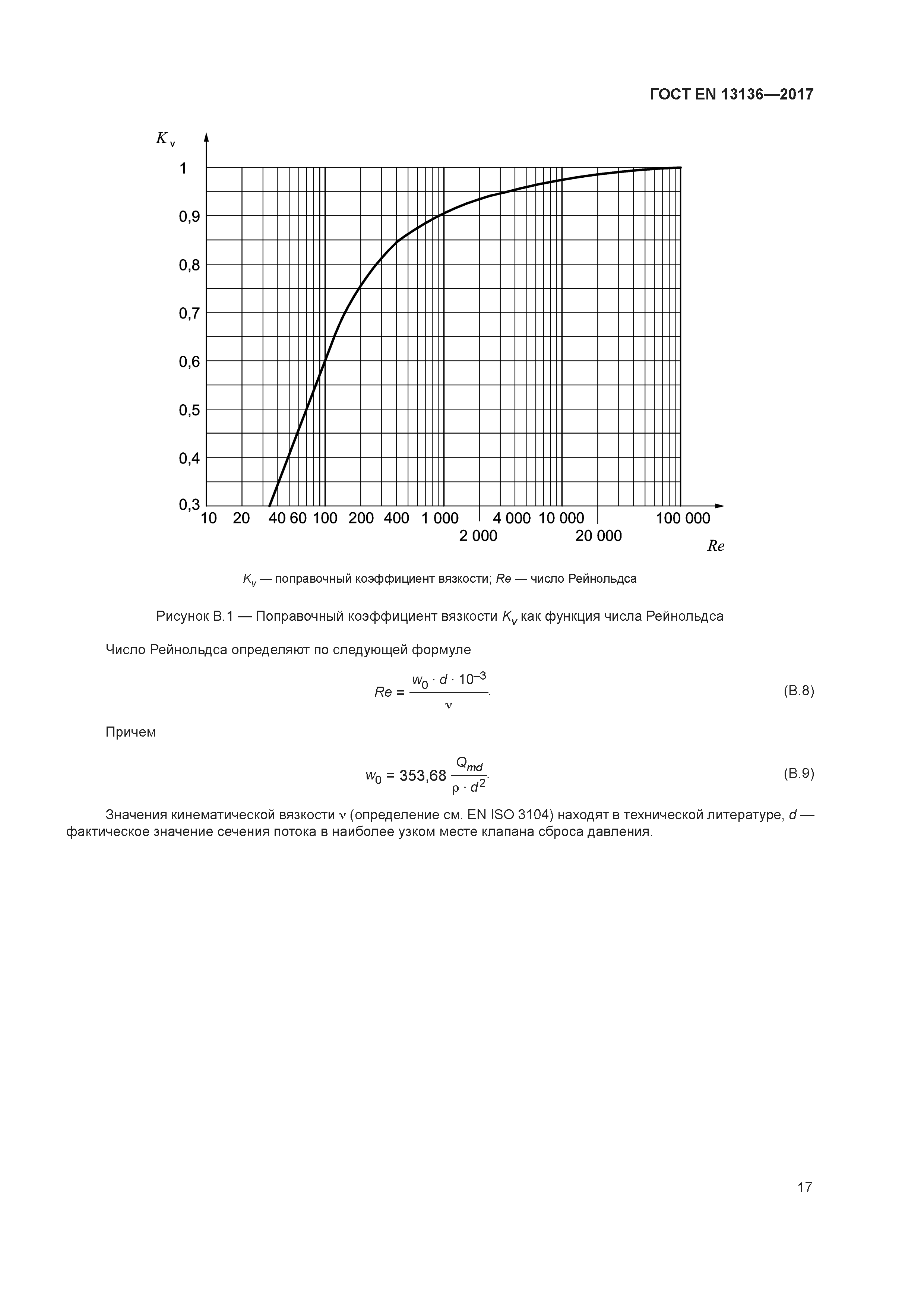

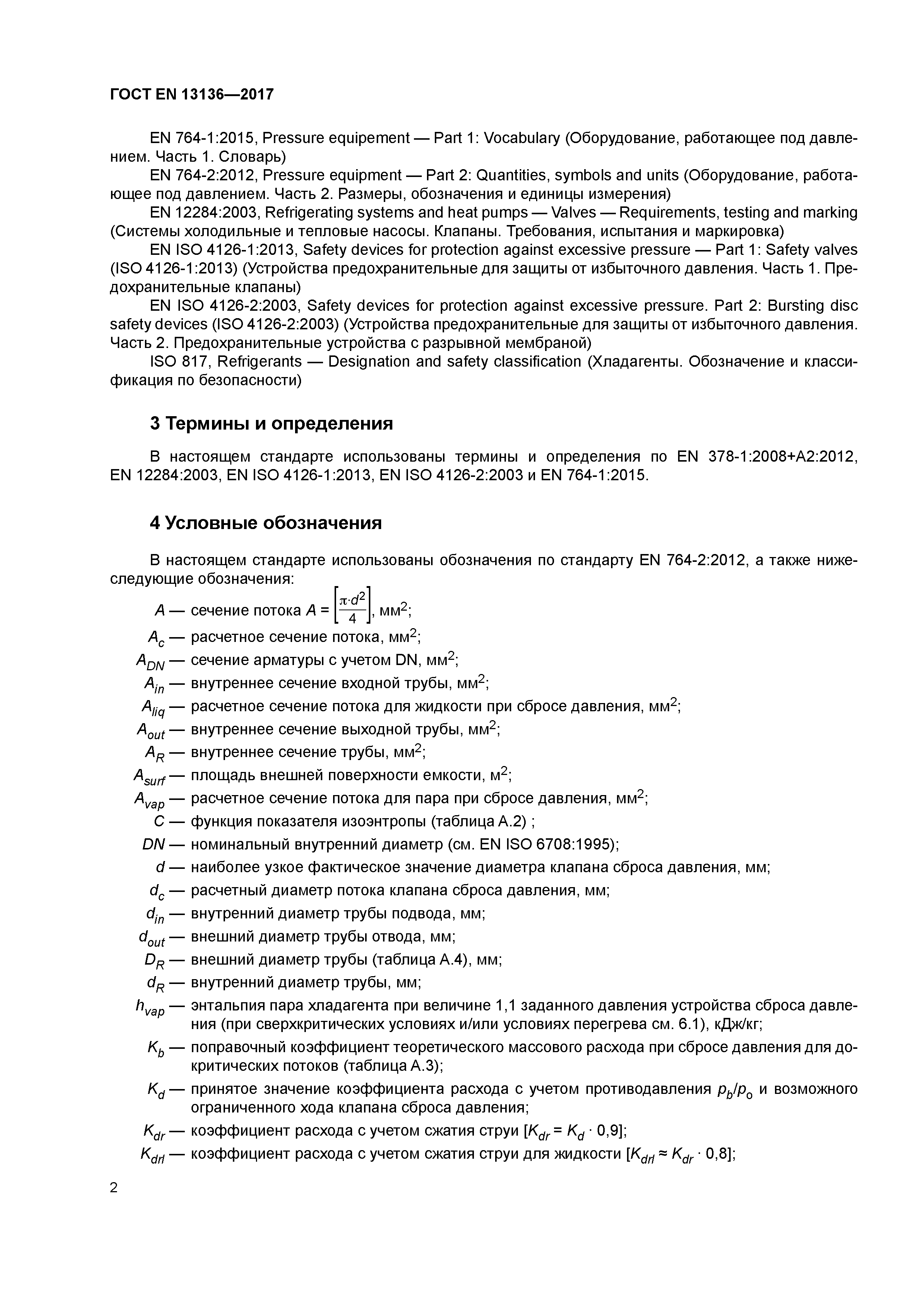

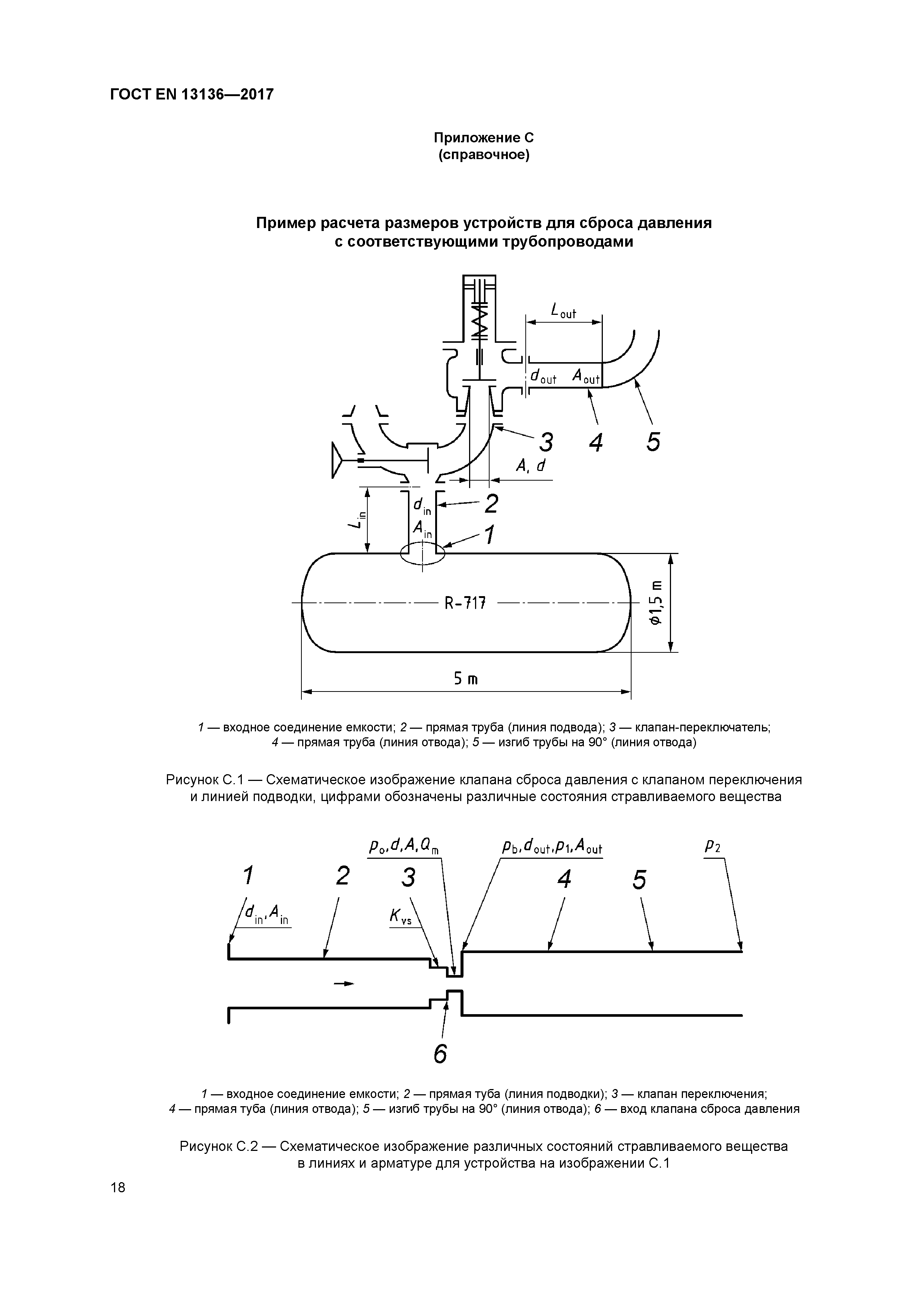

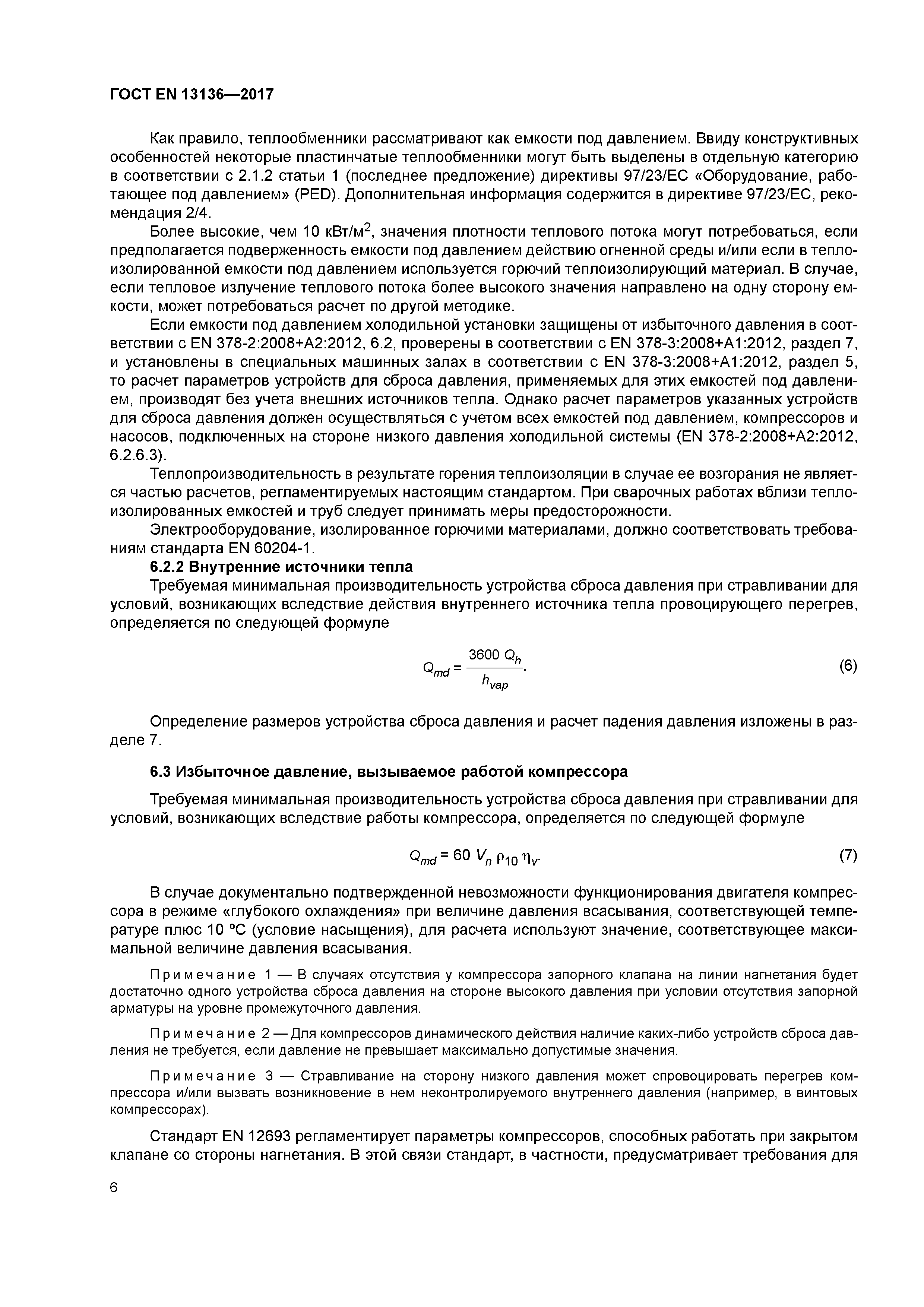

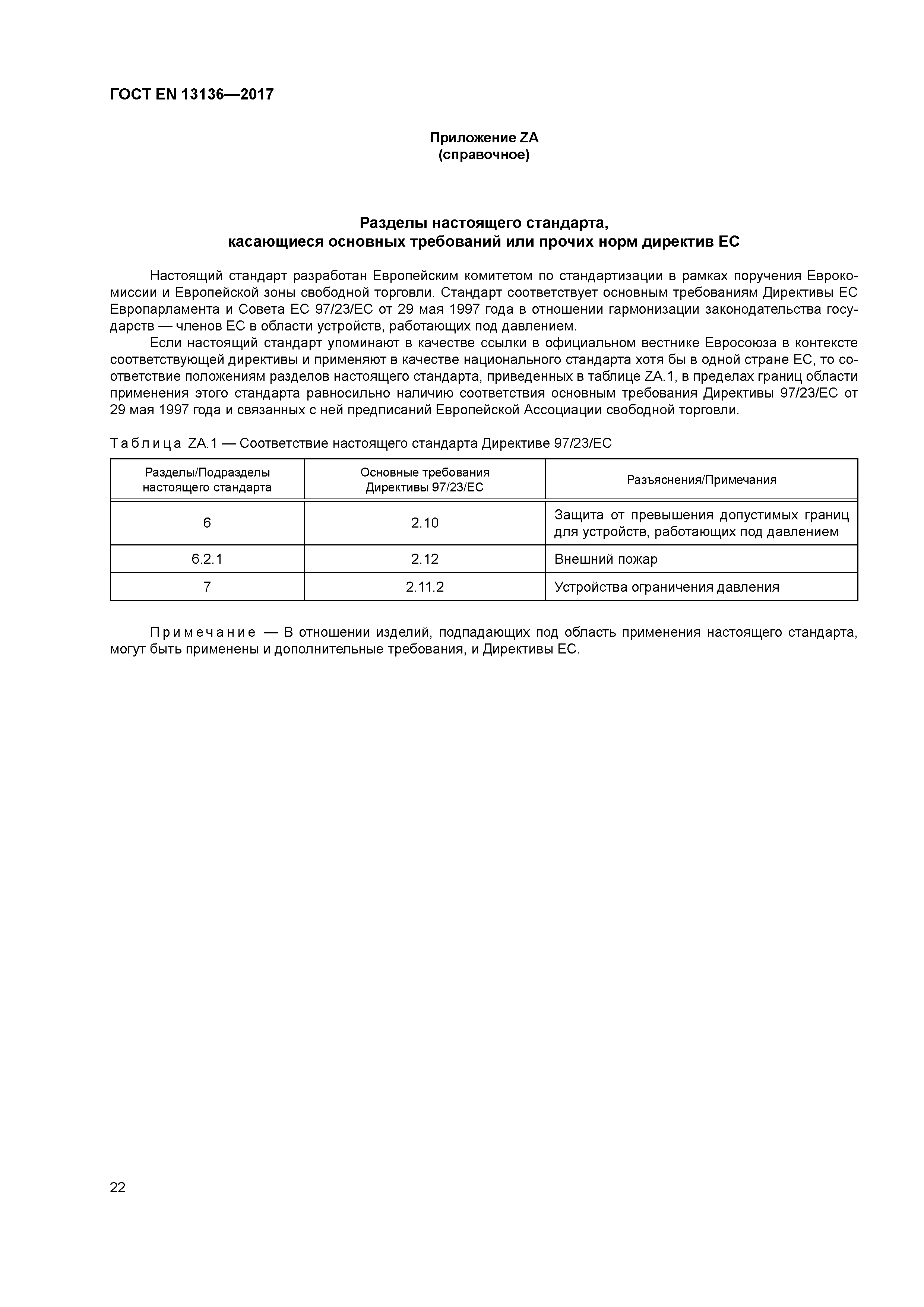

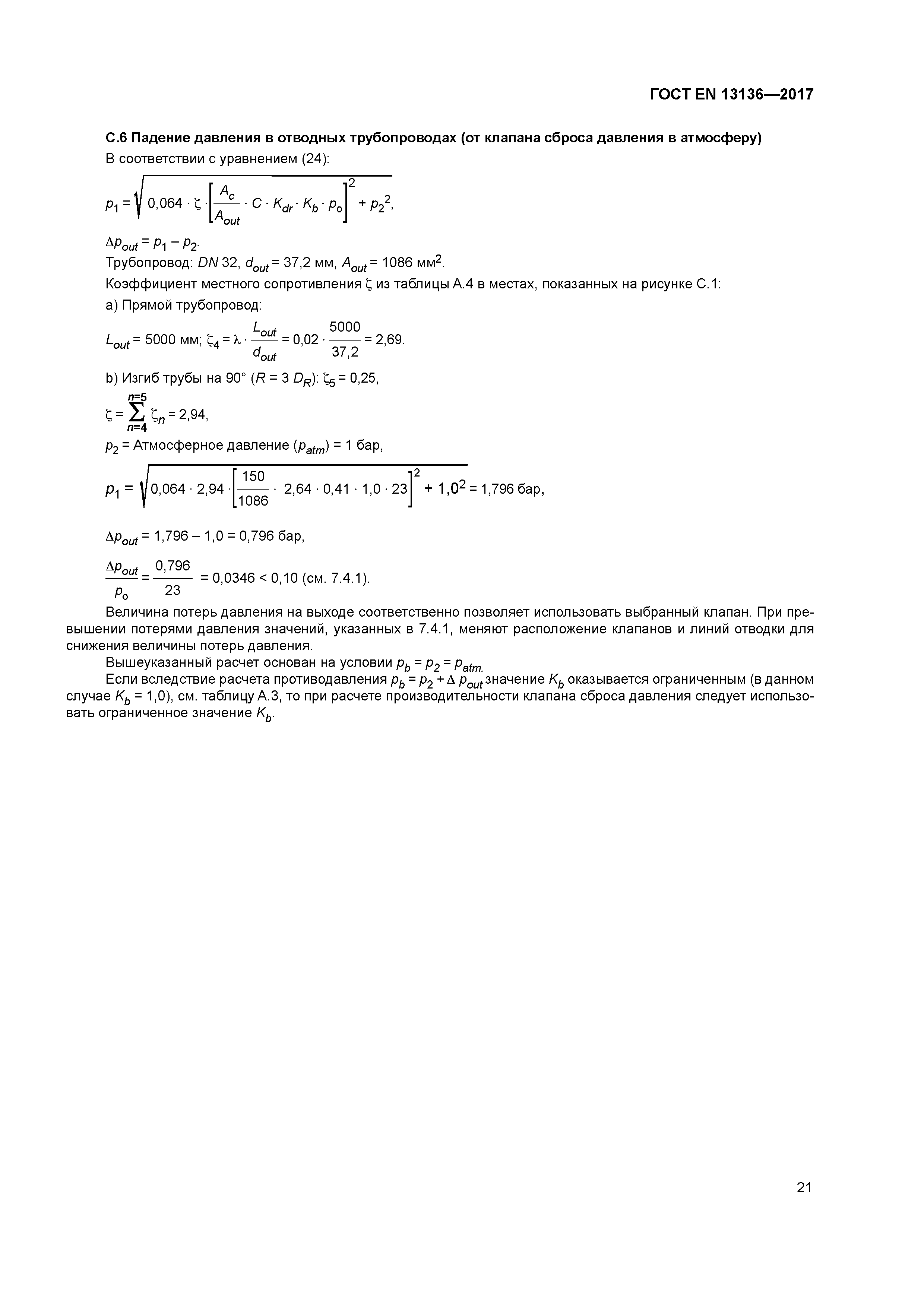

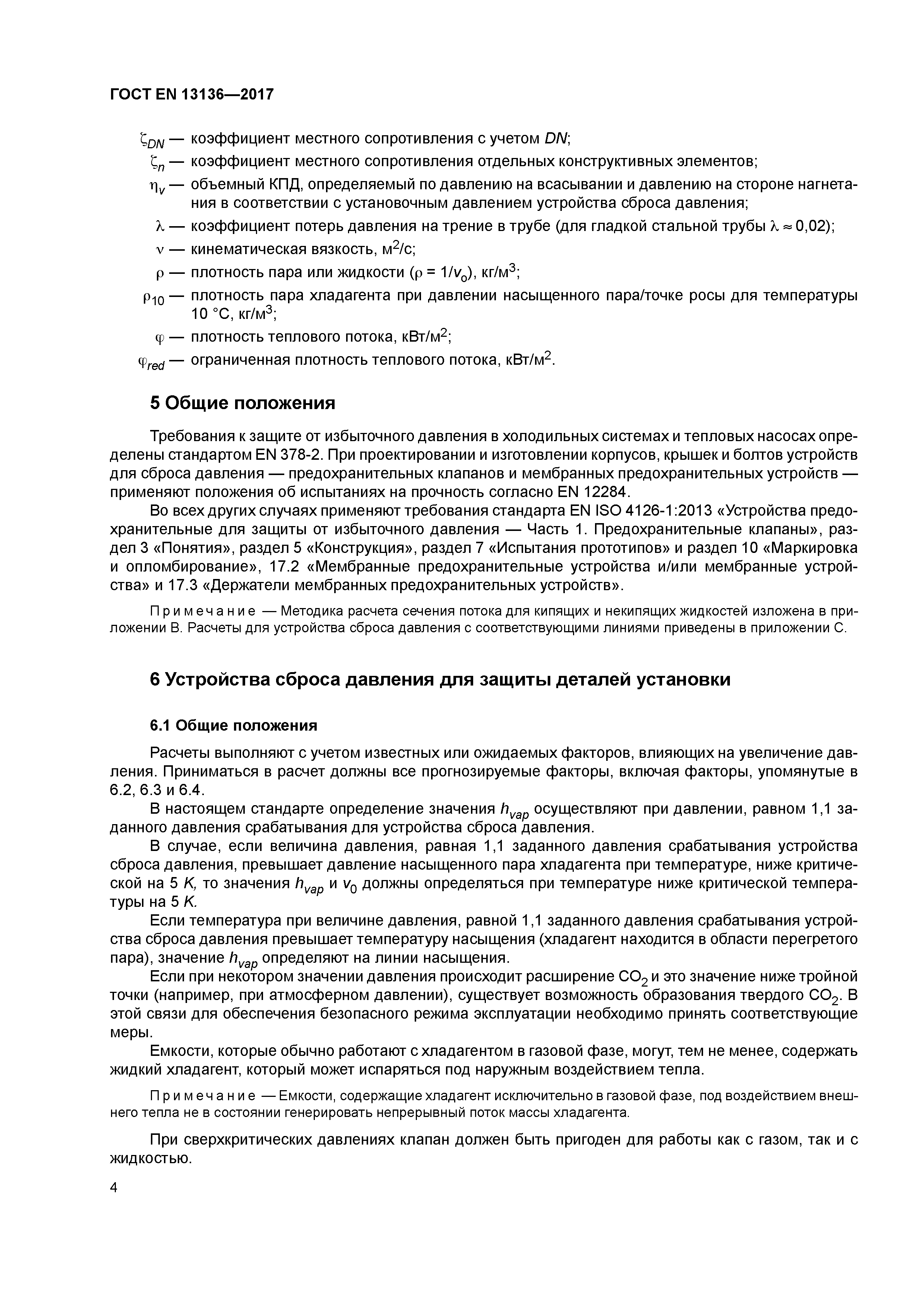

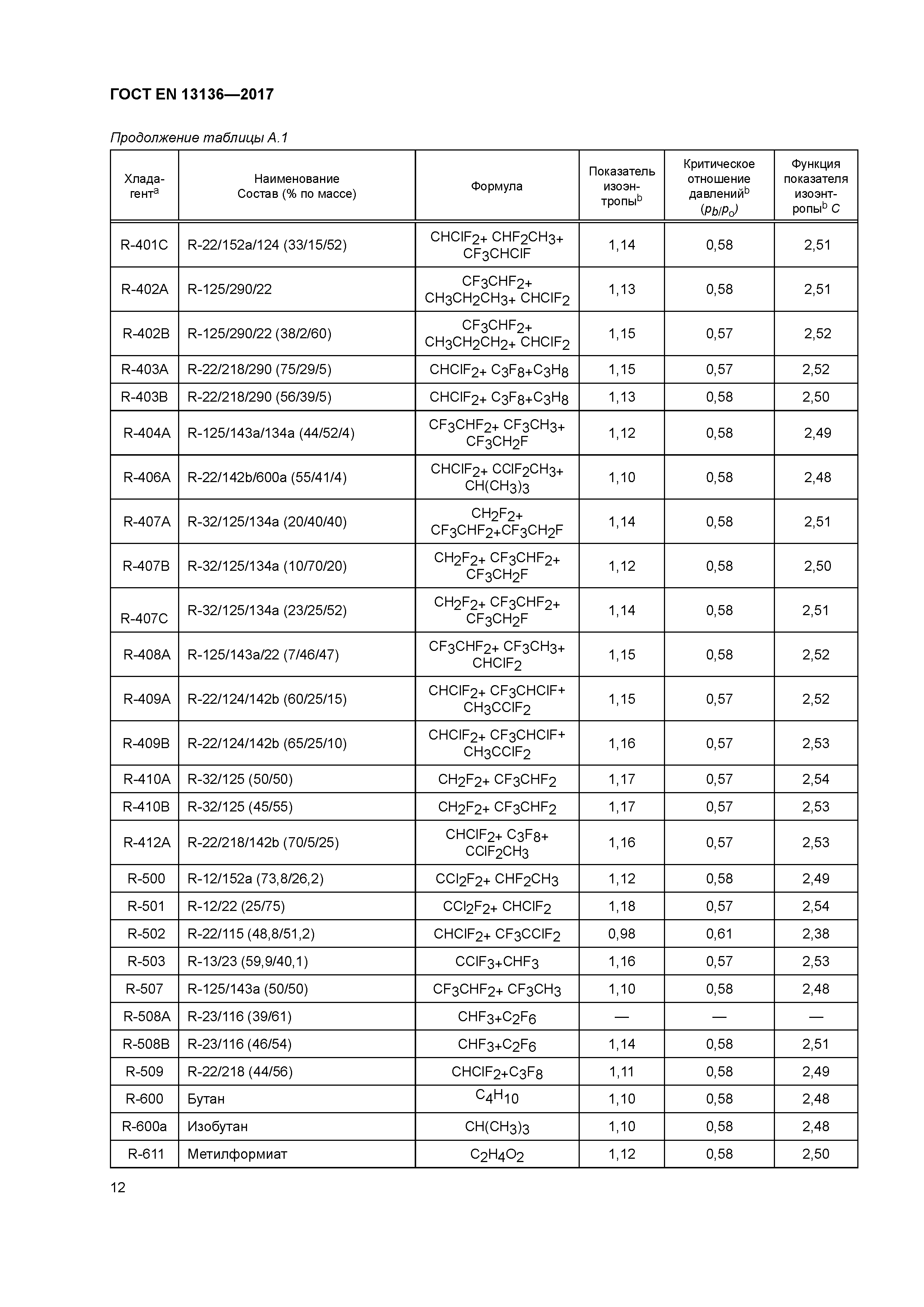

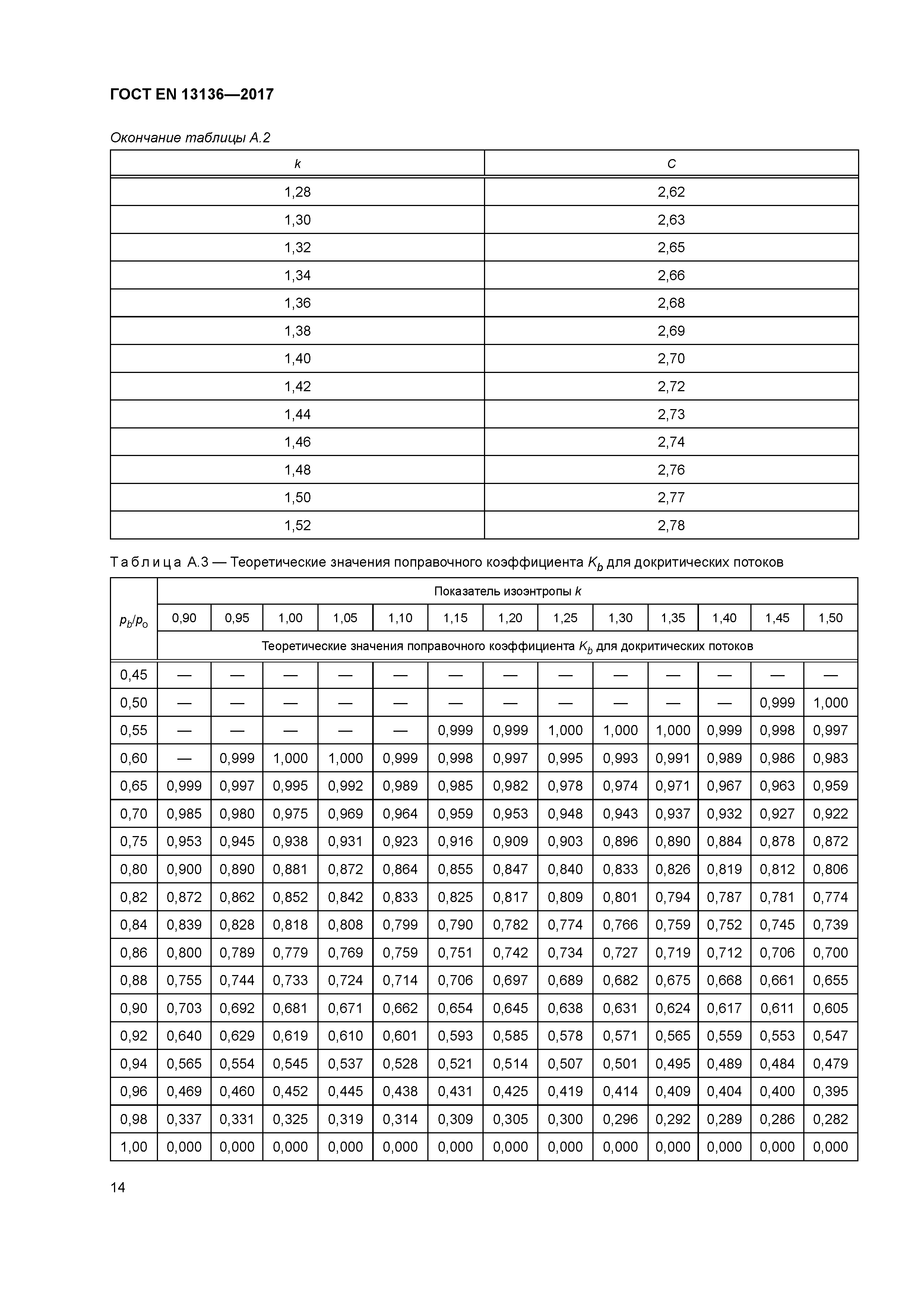

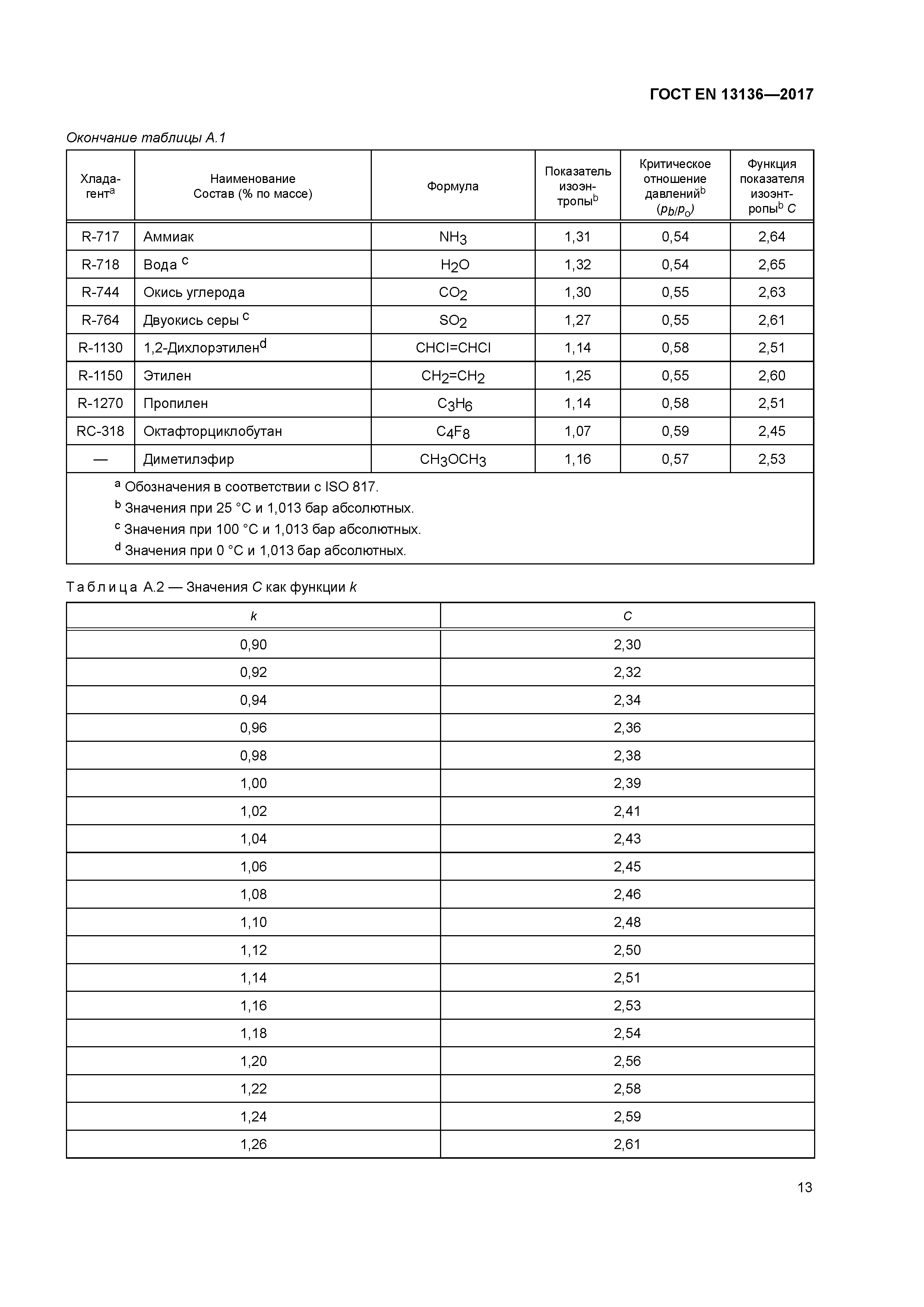

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Условные обозначения 5 Общие положения 6 Устройства сброса давления для защиты деталей установки 6.1 Общие положения 6.2 Чрезмерное повышение давления вследствие воздействия источников тепла 6.3 Избыточное давление, вызываемое работой компрессора 6.4 Избыточное давление, возникающее вследствие расширения жидкости 7 Производительность устройств для сброса давления 7.1 Общие сведения 7.2 Определение производительности клапанов сброса давления 7.3 Расчет давления срабатывания и проходного сечения разрывных мембран и плавких пробок 7.4 Потери давления в подводящих/отводящих трубах Приложение A (обязательное) Значения функций, коэффициентов и свойства хладагентов Приложение B (справочное) Расчет сечения потока для некипящих и кипящих жидкостей Приложение C (справочное) Пример расчета размеров устройств для сброса давления с соответствующими трубопроводами Приложение ZA (справочное) Разделы настоящего стандарта, касающиеся основных требований или прочих норм директив ЕС Приложение ДА (справочное) Сведения о соответствии ссылочных международных (европейских) стандартов межгосударственным стандартам Библиография |
| Разработан: | Российский союз предприятий холодильной промышленности |
| Утверждён: | 30.08.2017 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 102-П) 01.11.2018 Федеральное агентство по техническому регулированию и метрологии (916-ст) |
| Издан: | Стандартинформ (2018 г. ) |
| Нормативные ссылки: |
|
ГОСТ ISO 817-2014 «Хладагенты. Система обозначений»
