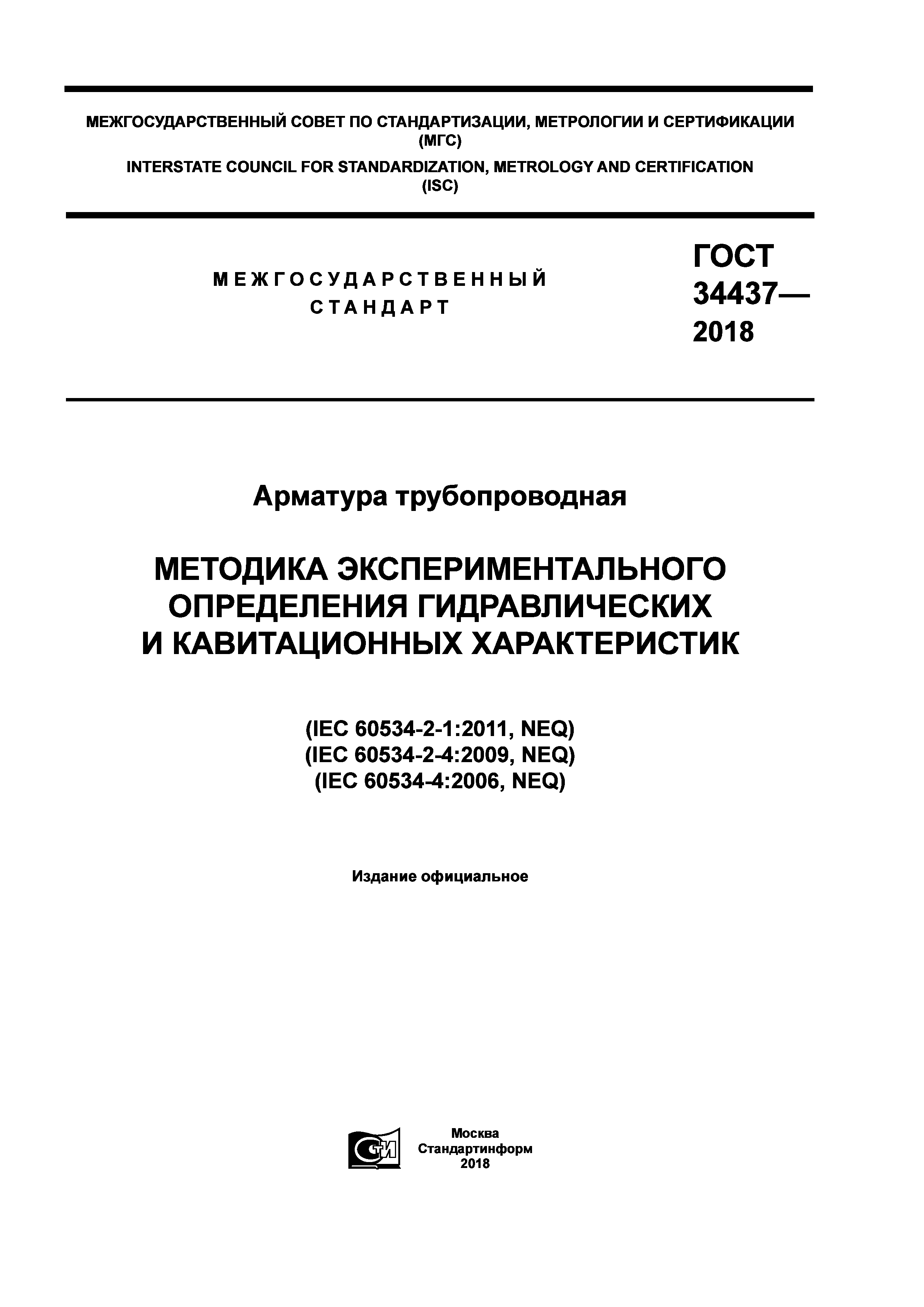

ГОСТ 34437-2018
Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик
| Обозначение: | ГОСТ 34437-2018 |
| Обозначение англ: | GOST 34437-2018 |
| Статус: | введен впервые |
| Название рус.: | Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик |
| Название англ.: | Pipeline valves. Technique of the experimental determination of hydraulic and cavitation characteristics |
| Дата добавления в базу: | 01.02.2020 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.07.2019 |
| Область применения: | Стандарт распространяется на трубопроводную арматуру и устанавливает методику экспериментального определения на специализированных расходных стендах: - гидравлических характеристик: а) коэффициентов сопротивления (для запорной и обратной арматуры, а также местных сопротивлений); б) коэффициентов расхода (для предохранительной арматуры); в) пропускной способности и пропускной характеристики в бескавитационном режиме (для регулирующей арматуры); - кавитационных характеристик (для регулирующей арматуры): а) коэффициентов кавитации; б) коэффициентов критического перепада давления. Стандарт допускается применять для других технических устройств и местных сопротивлений (например, фильтров) технологических систем различных объектов. |

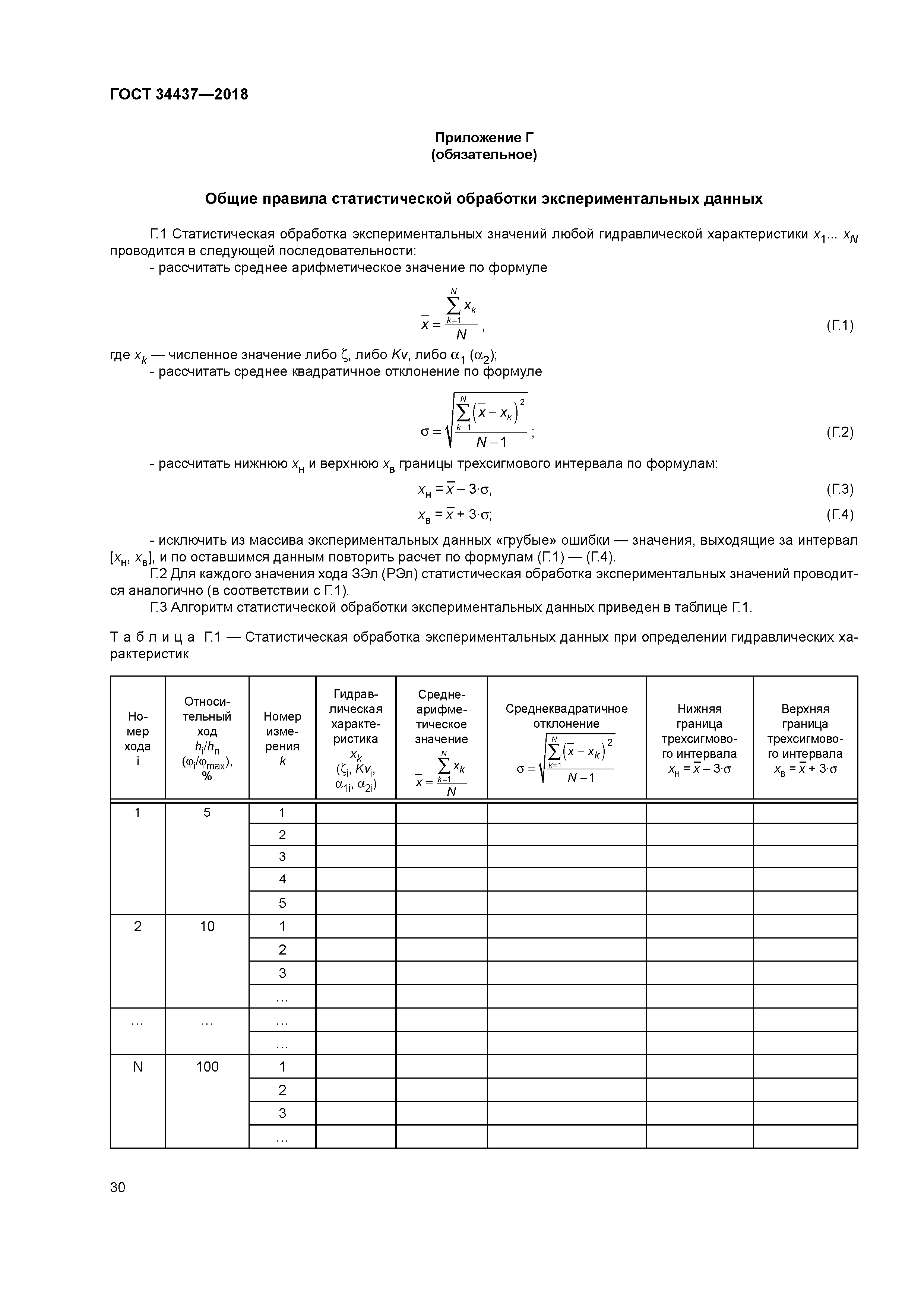

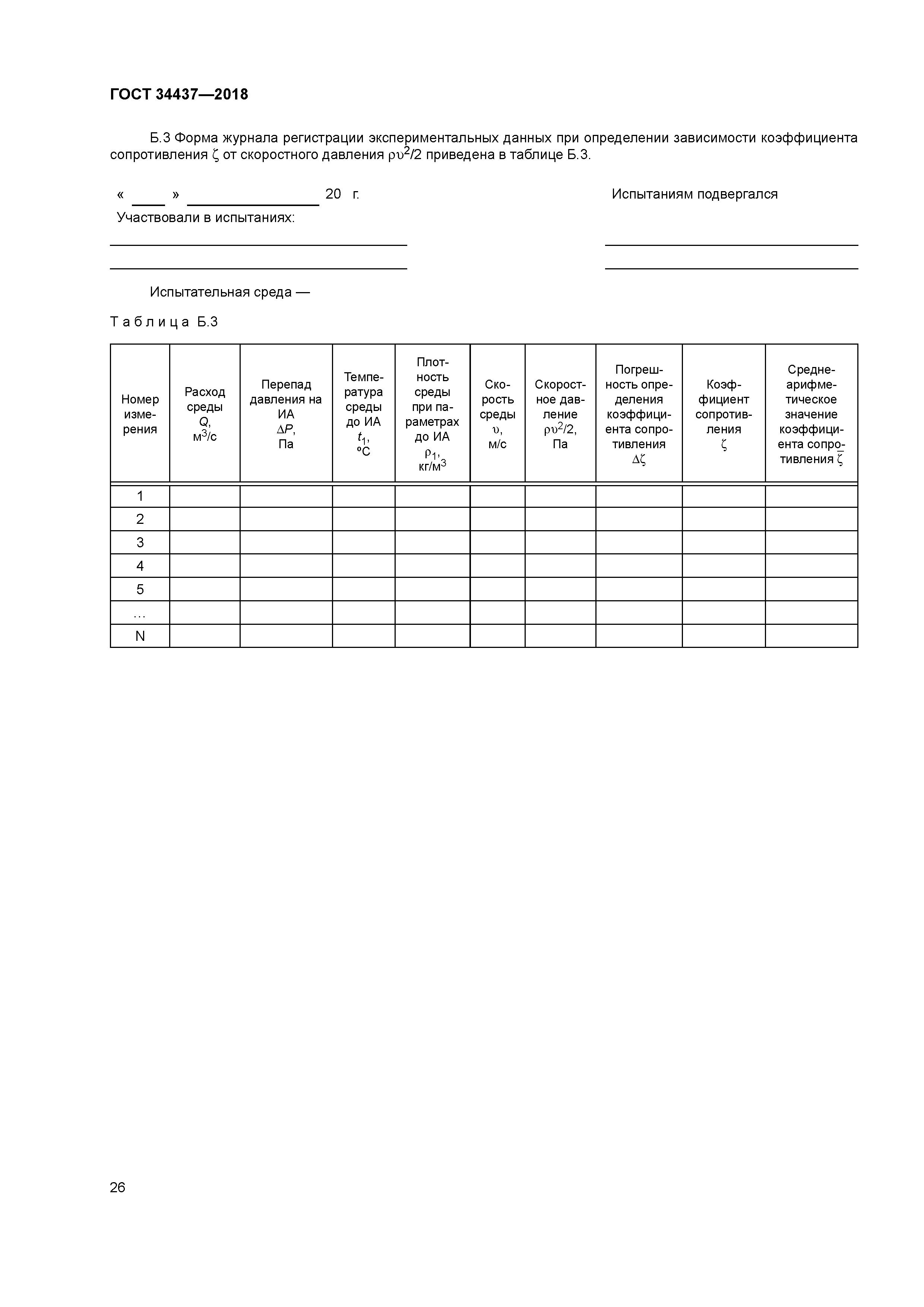

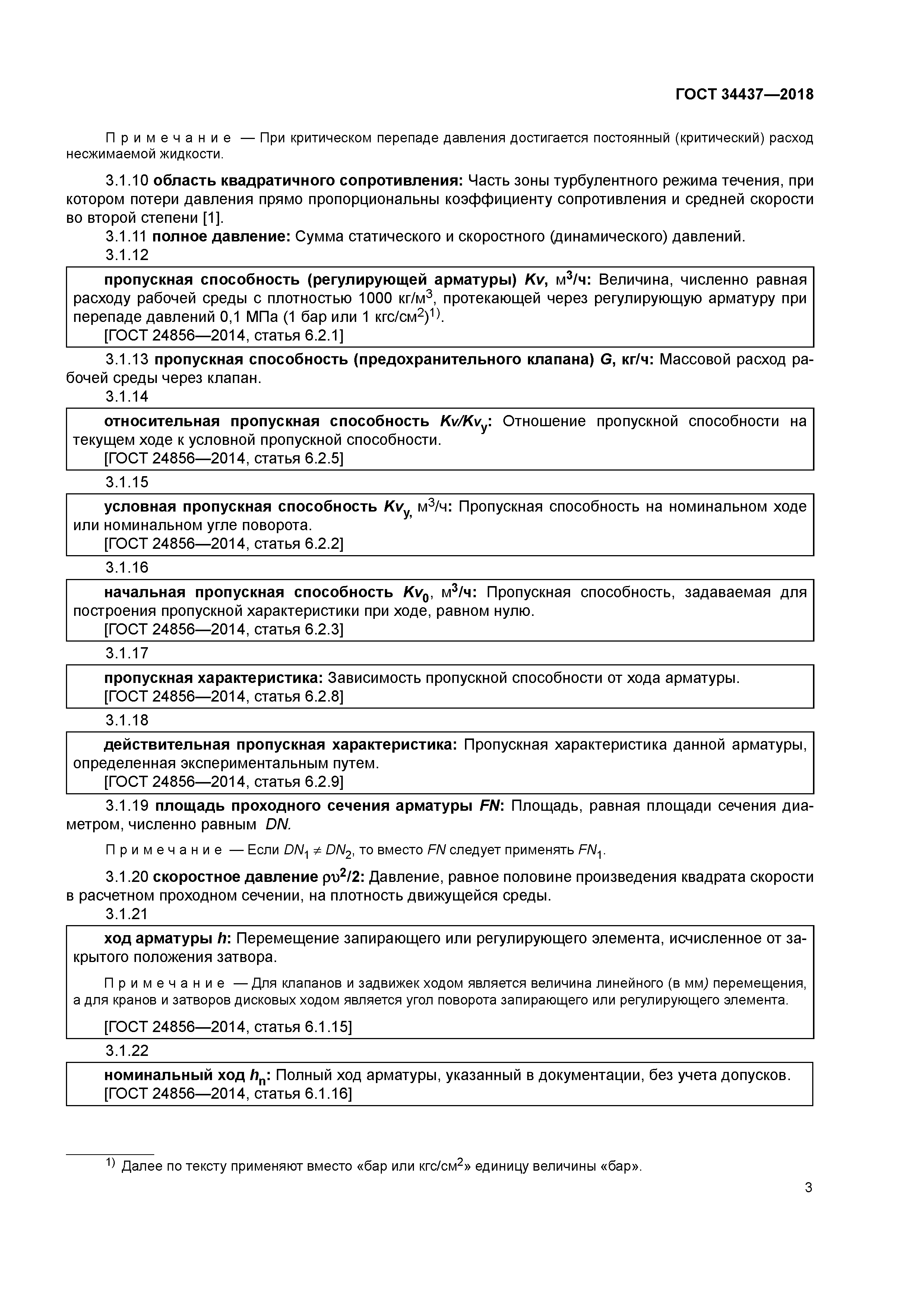

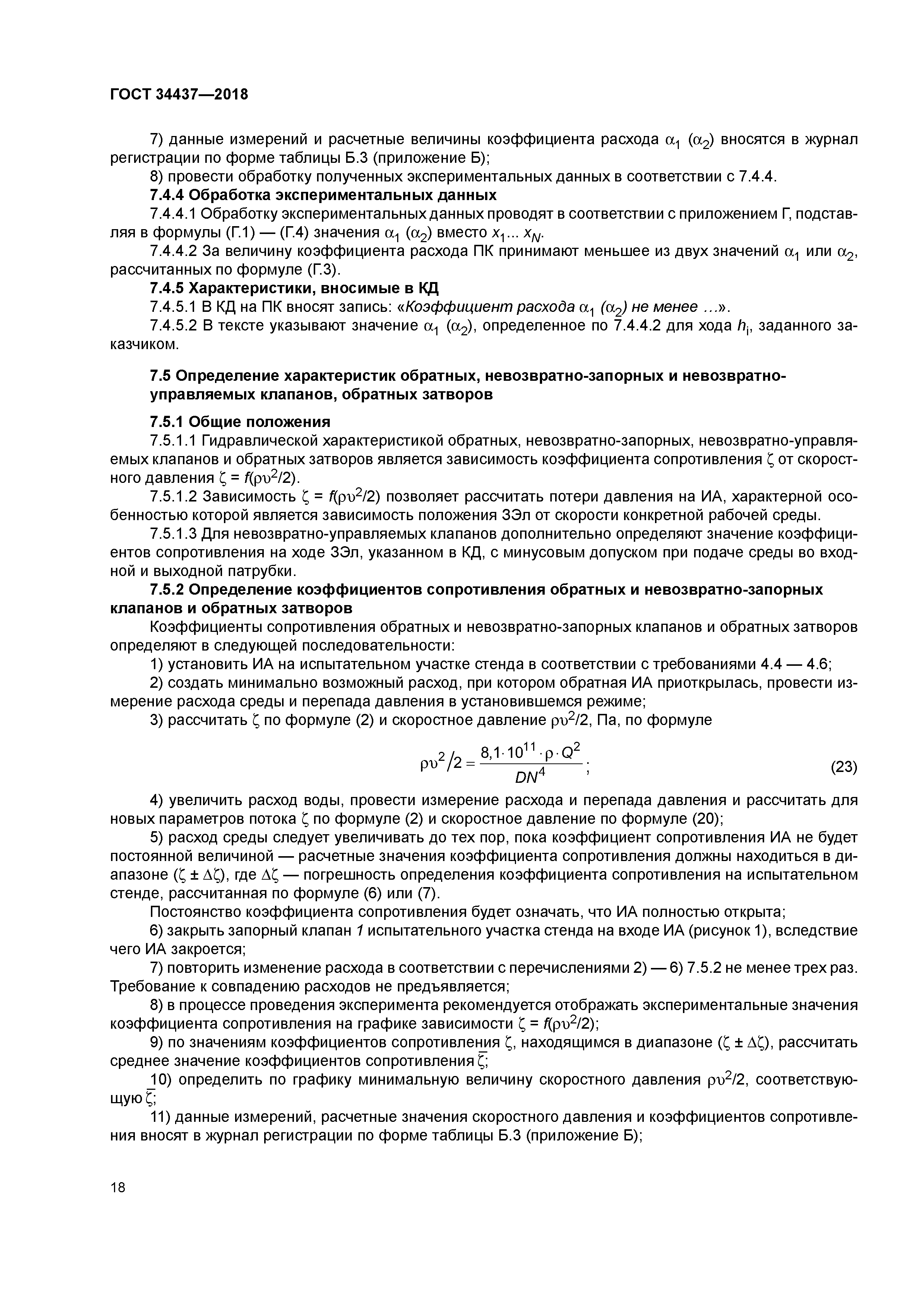

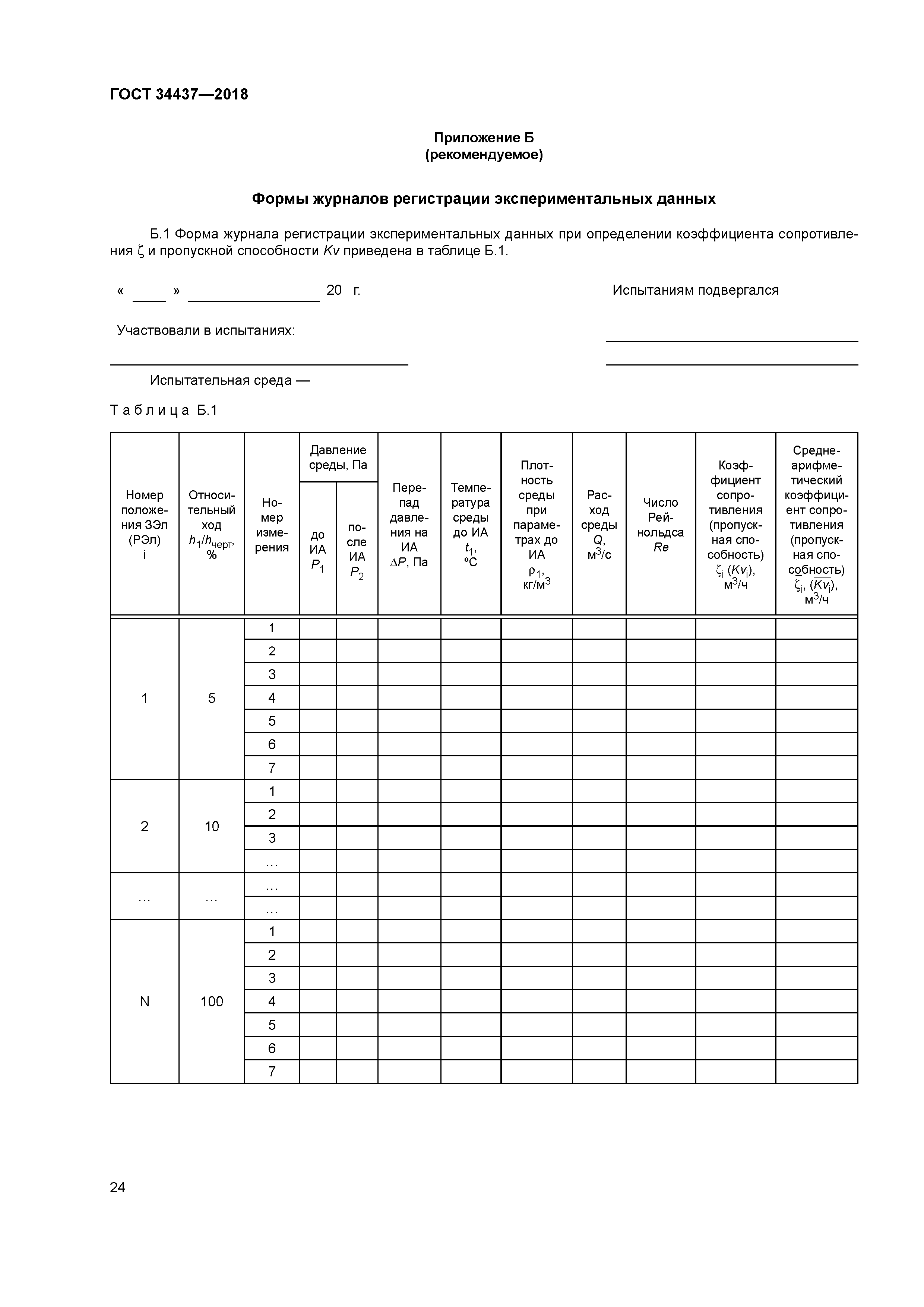

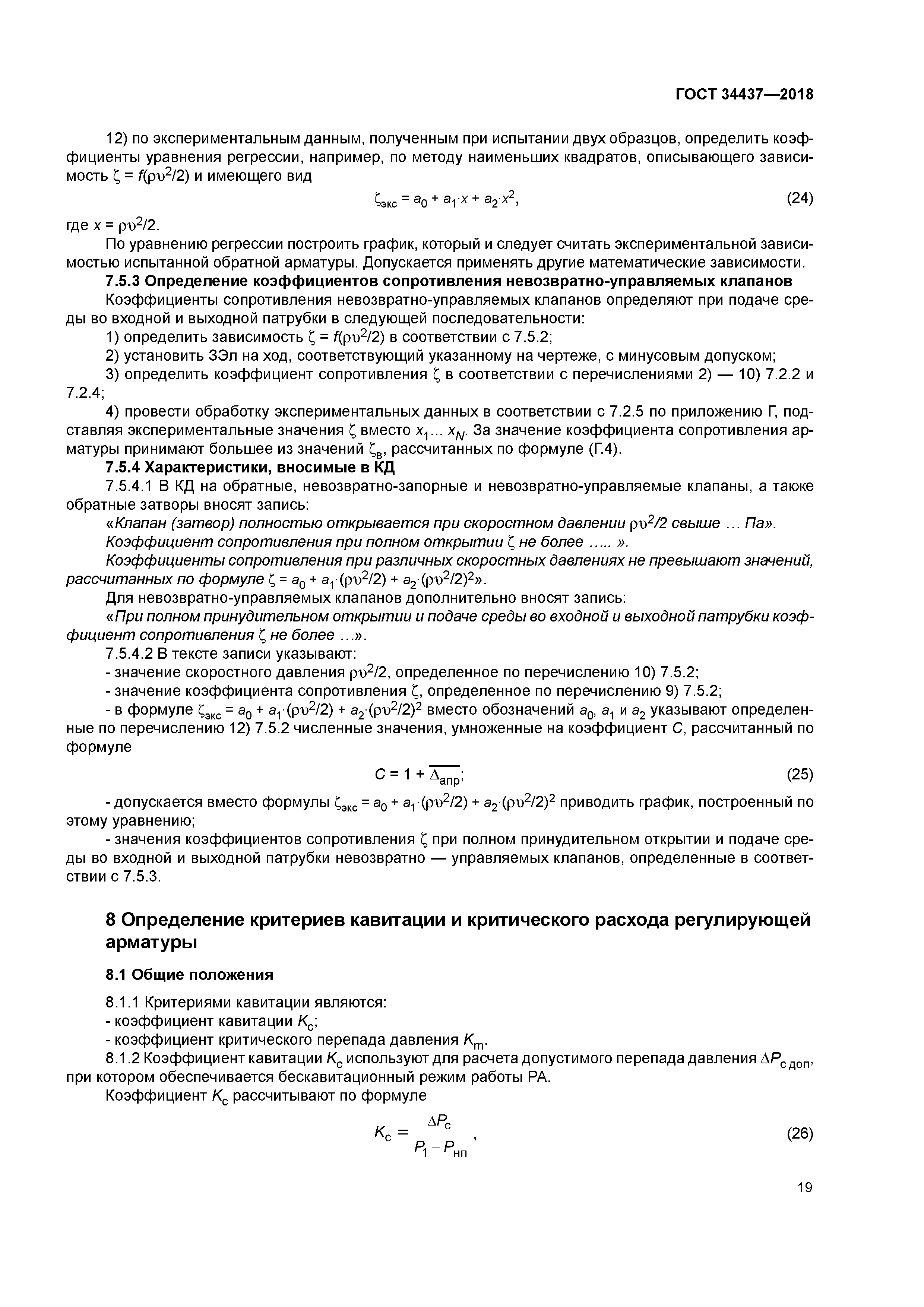

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения, сокращения и обозначения 4 Требования, предъявляемые к арматуре, поступающей на испытания 5 Требования, предъявляемые к испытательному участку стенда 6 Средства измерения 7 Порядок экспериментального определения гидравлических характеристик 7.1 Общие требования 7.2 Определение характеристик запорной арматуры 7.3 Определение характеристик регулирующей арматуры 7.4 Определение характеристик ПК 7.5 Определение характеристик обратных, невозвратно-запорных и невозвратно-управляемых клапанов, обратных затворов 8 Определение критериев кавитации и критического расхода регулирующей арматуры 8.1 Общие положения 8.2 Порядок определения критериев кавитации 8.3 Рекомендации по внесению кавитационных характеристик в КД Приложение А (справочное) Коэффициенты, учитывающие расширение и сжимаемость воздуха Приложение Б (рекомендуемое) Формы журналов регистрации экспериментальных данных Приложение В (справочное) Методика экспериментального определения относительной шероховатости участка трубопровода испытательного стенда между местами отбора давлений Приложение Г (обязательное) Общие правила статистической обработки экспериментальных данных Приложение Д (рекомендуемое) Расчет допустимых и действительных отклонений пропускной способности Библиография |
| Разработан: | АО НПФ ЦКБА |
| Утверждён: | 27.07.2018 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 110-П) 15.11.2018 Федеральное агентство по техническому регулированию и метрологии (1013-ст) |
| Издан: | Стандартинформ (2018 г. ) |
| Список изменений: |
|
| Нормативные ссылки: |
|
ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения»

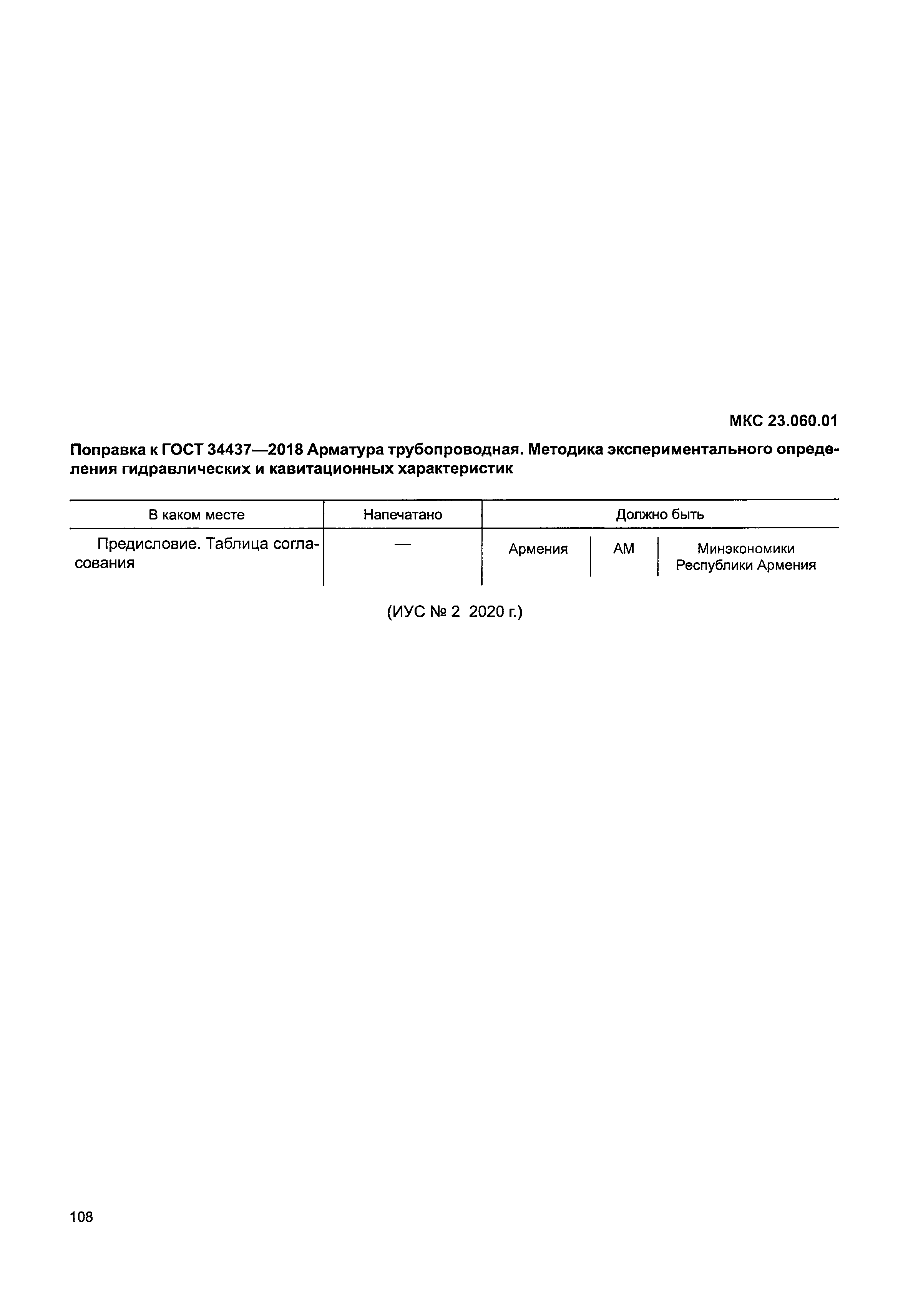

Текстовое изменение Поправка от 12.02.2020
