ГОСТ IEC 61439-6-2017
Низковольтные комплектные устройства распределения и управления. Часть 6. Системы сборных шин (шинопроводы)
| Обозначение: | ГОСТ IEC 61439-6-2017 |
| Обозначение англ: | 61439-6-2017 |
| Статус: | введен впервые |
| Название рус.: | Низковольтные комплектные устройства распределения и управления. Часть 6. Системы сборных шин (шинопроводы) |
| Название англ.: | Low-voltage switchgear and controlgear assemblies. Part 6. Busbar trunking systems (busways) |
| Дата добавления в базу: | 01.02.2020 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.07.2019 |
| Область применения: | Часть IЕС 61439 устанавливает определения, а также условия обслуживания, требования к конструкции, технические характеристики и требования к проверке низковольтных ВТS (см. 3.101): - ВТS, для которых номинальное напряжение не превышает 1 000 В при использовании переменного тока или 1 500 В при использовании постоянного тока; - ВТS, предназначенные для использования вместе с производством, передачей, распределением и преобразованием электрической энергии, а также для управления электропотребляющим оборудованием; - ВТS, предназначенные для использования в особых условиях обслуживания (например, на судах, на железнодорожных транспортных средствах), а также для бытового применения (управление неквалифицированными лицами) при условии соблюдения соответствующих конкретных требований. - ВТS, предназначенные для электрического оборудования машин. Дополнительные требования к ВТS, входящим в состав машины, приведены в серии стандартов IЕС 60204. Стандарт применяется ко всем ВТS, независимо от того, были ли они разработаны, изготовлены и проверены на разовой основе или полностью стандартизированы и производятся в большом количестве. Стандарт не распространяется на индивидуальные устройства и автономные компоненты (например, пускатели двигателя, выключатели предохранители, электронное оборудование и т. д.), соответствующие стандарту на конкретное изделие. Стандарт не распространяется на конкретные типы узлов, охваченные другими частями серии стандартов IЕС 61439, чтобы поставлять системы сборных шин в соответствии с серией стандартов IЕС 60570, кабельные коробы и специальные кабельные коробы в соответствии с серией стандартов IЕС 61084 или системы шинопроводов в соответствии с серией стандартов IЕС 61534. |

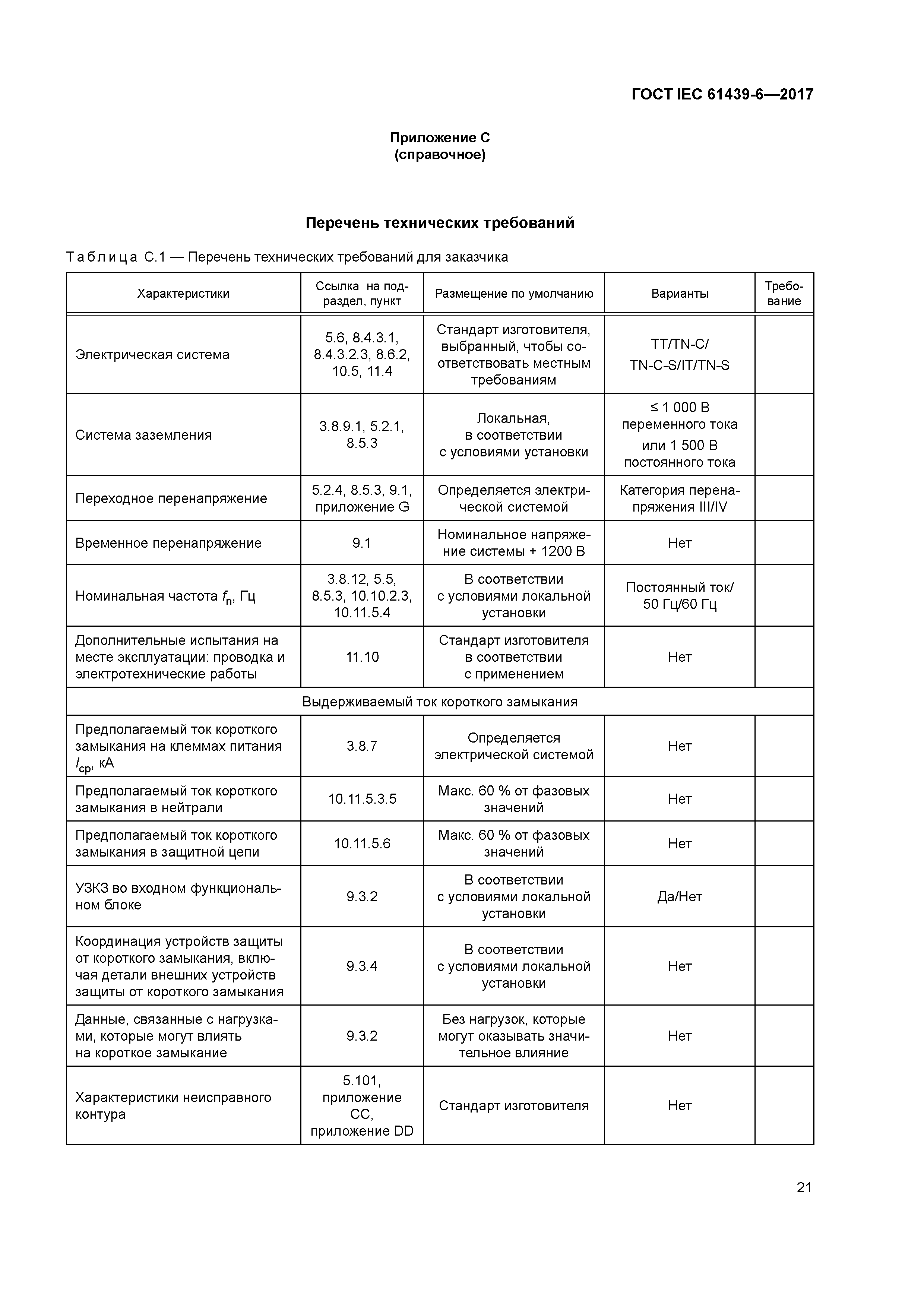

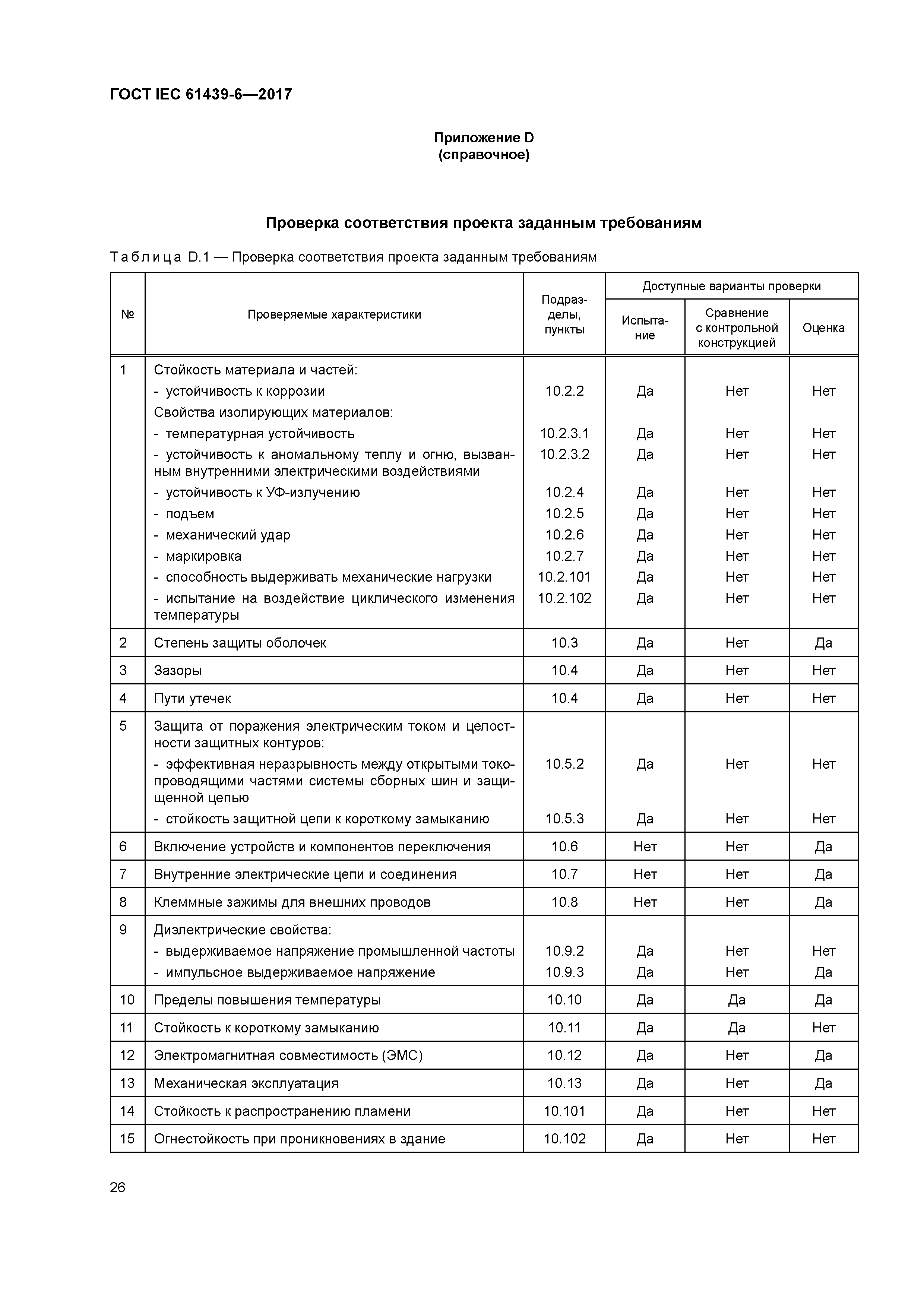

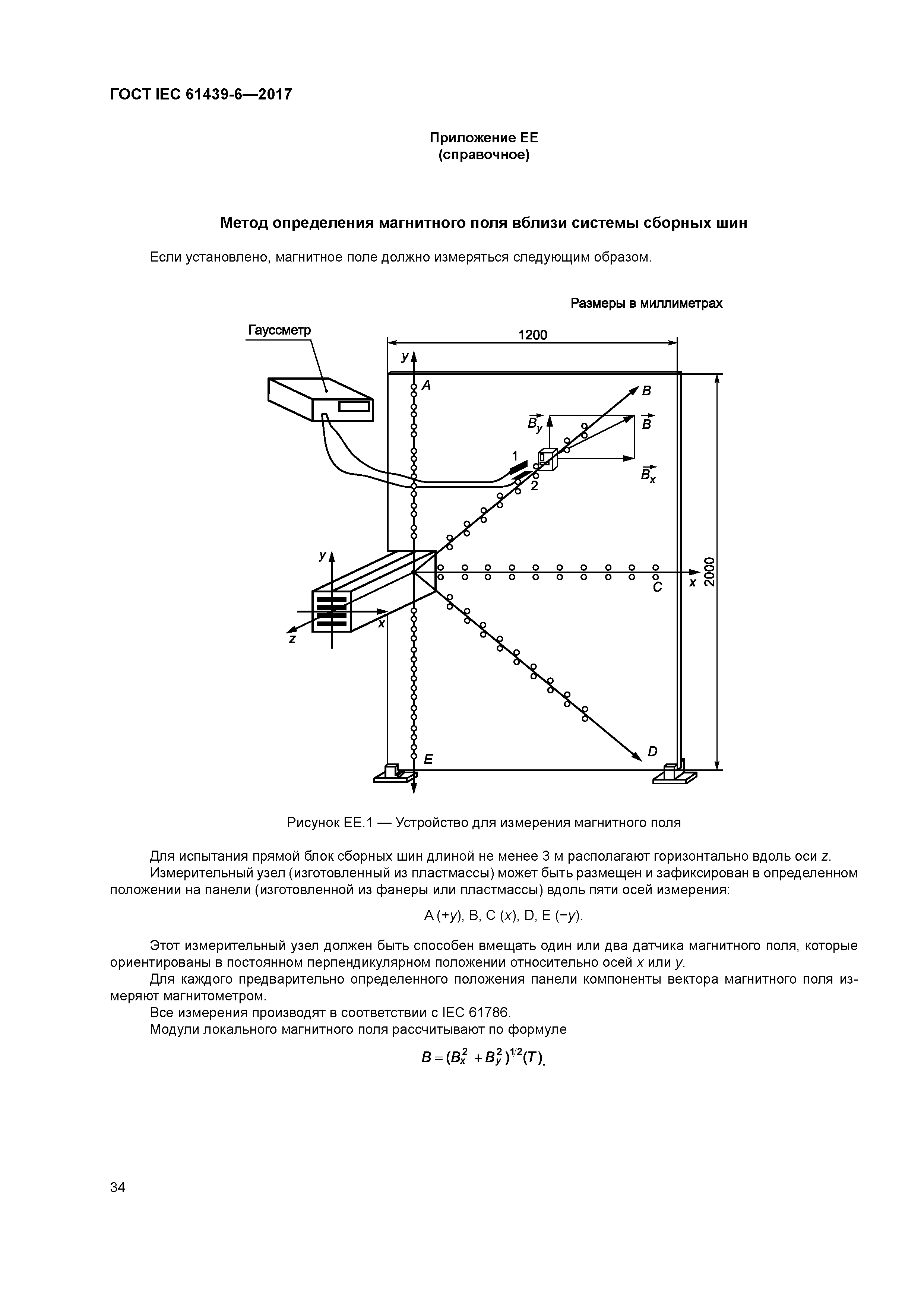

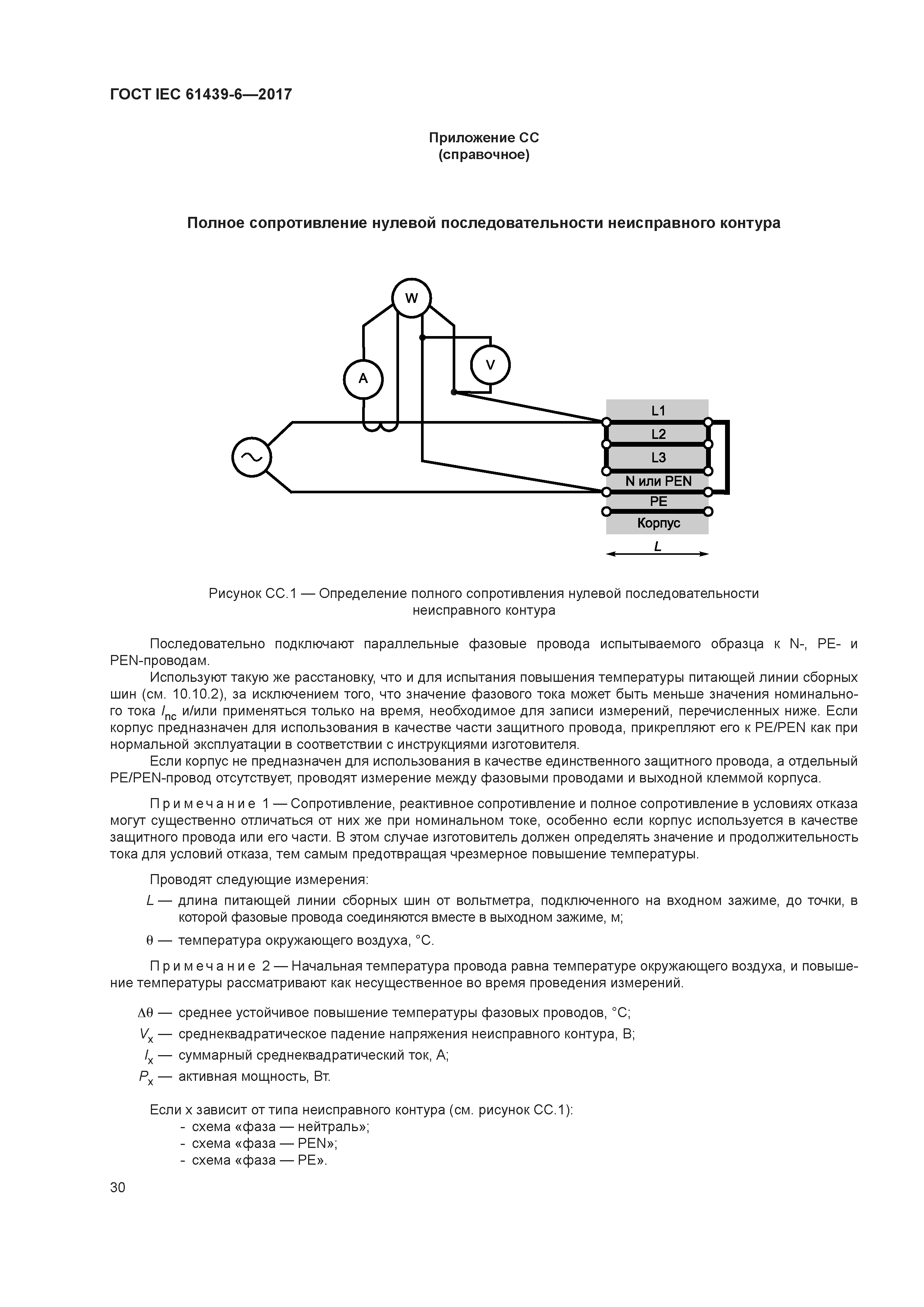

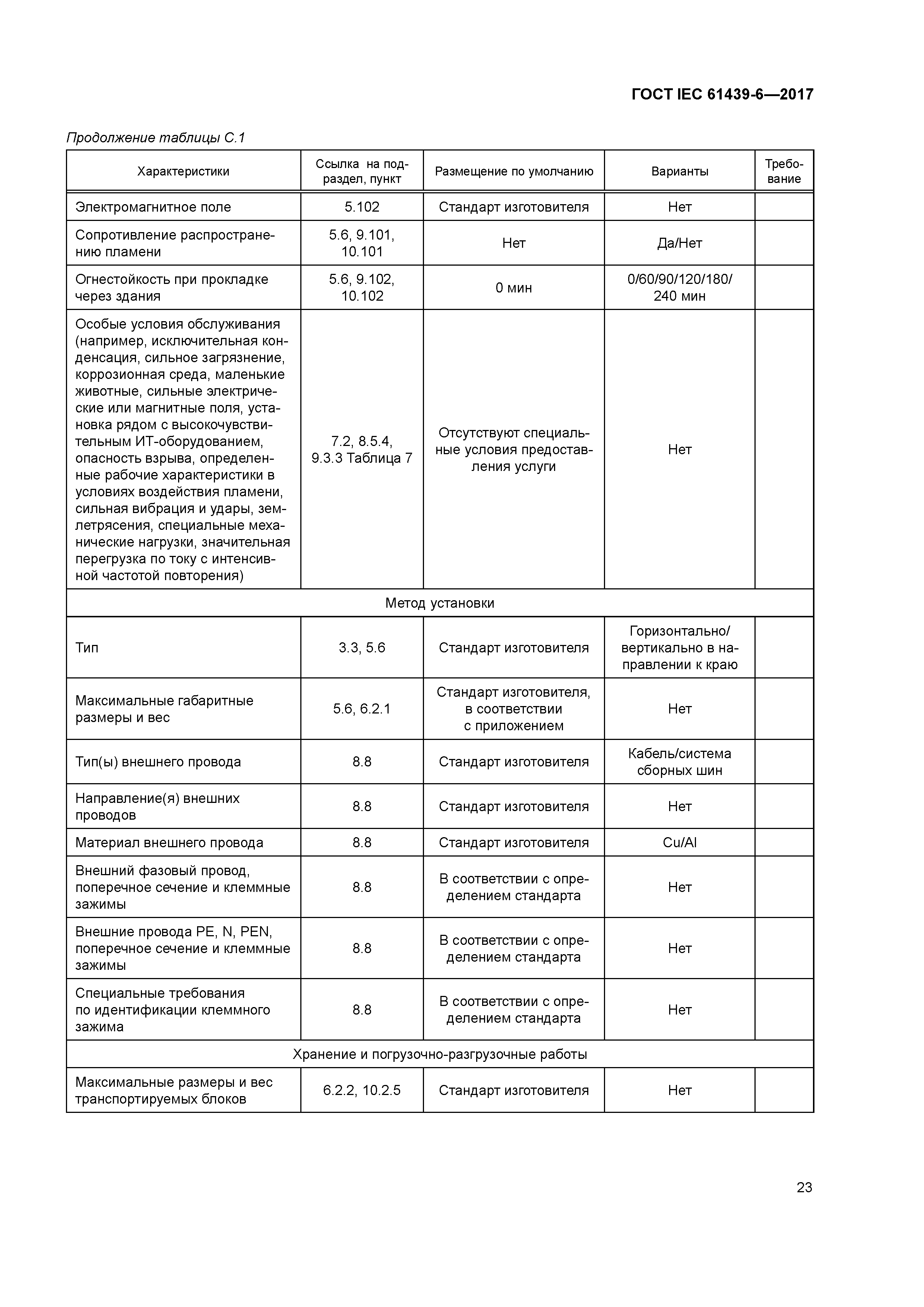

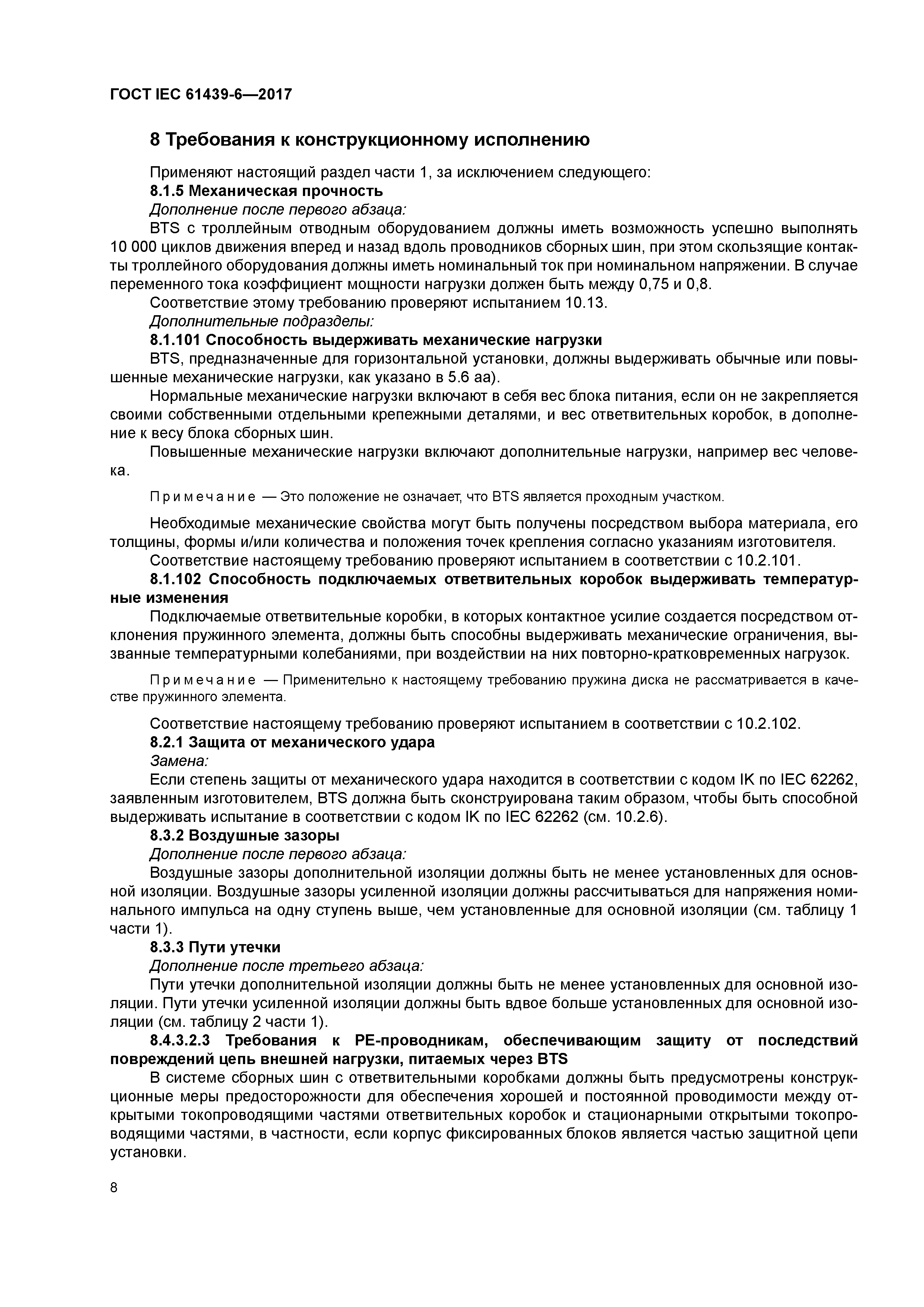

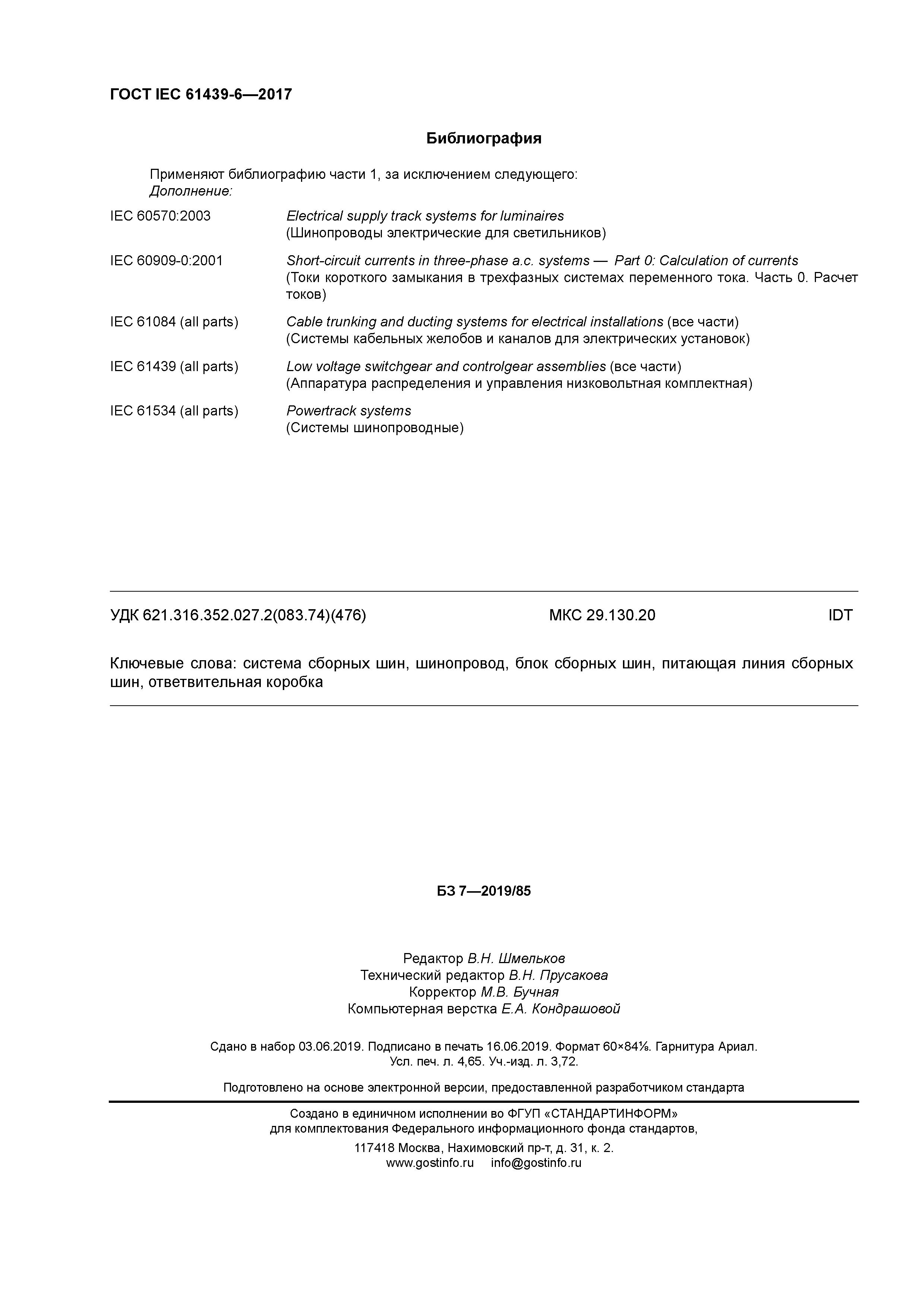

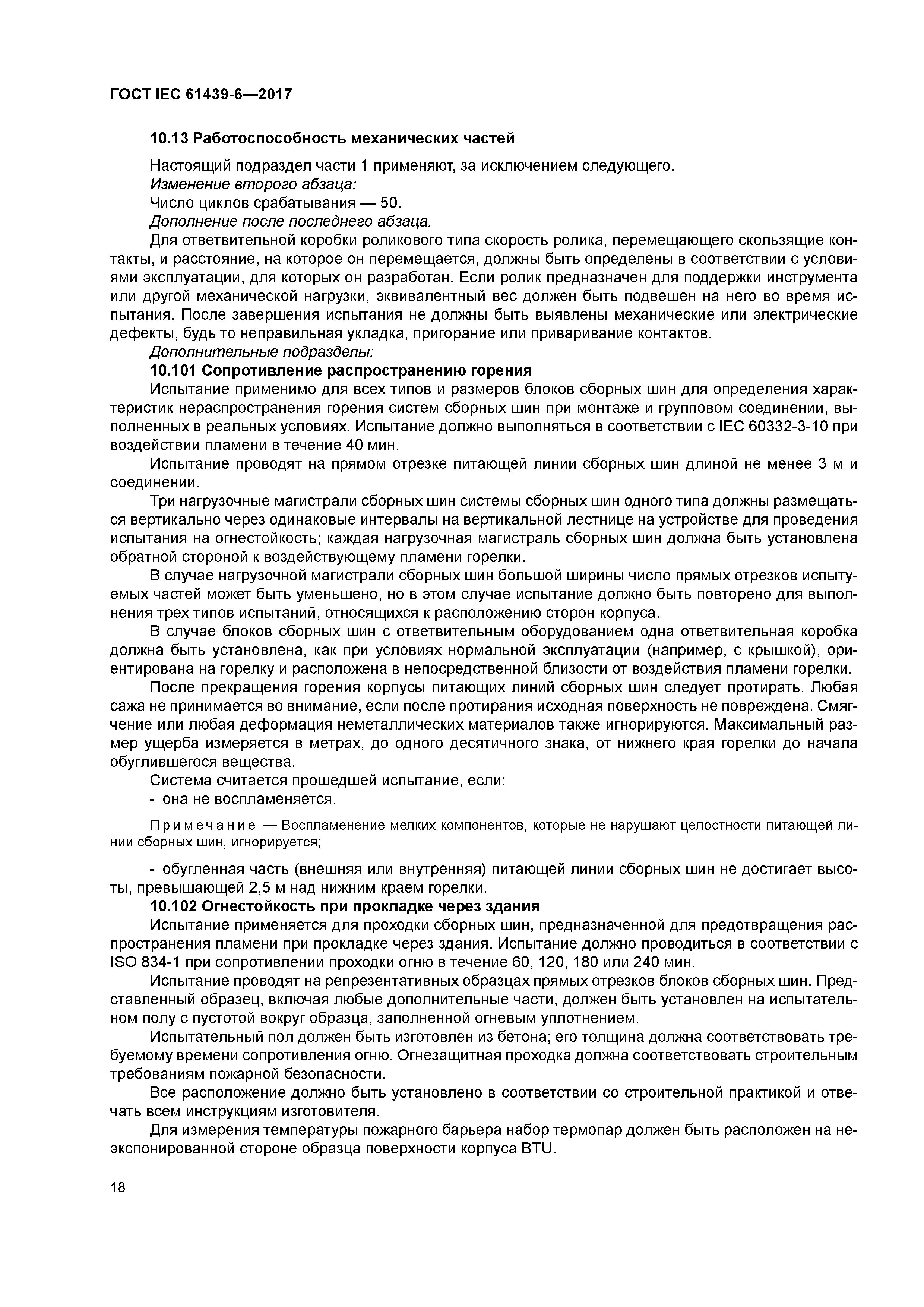

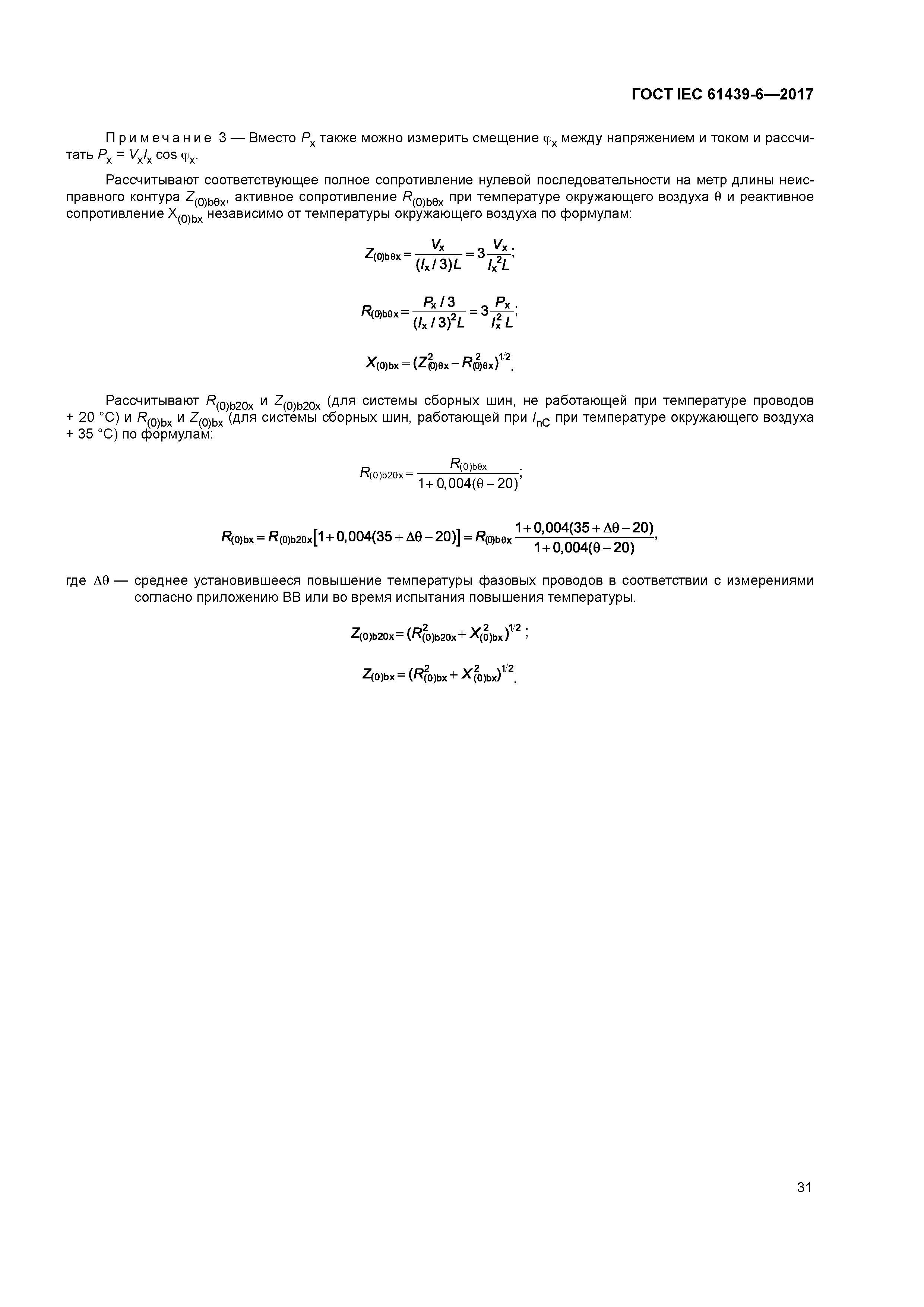

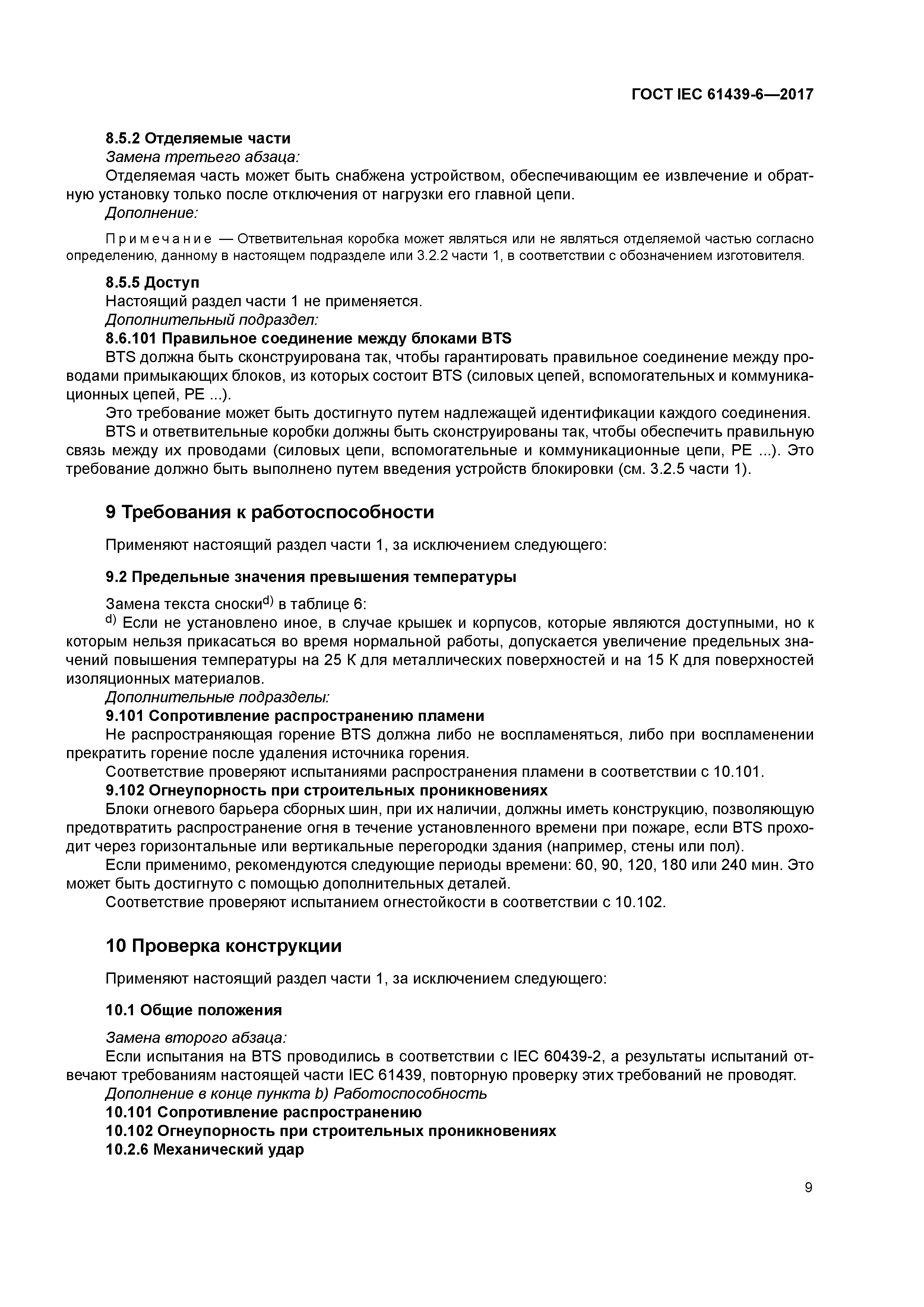

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Символы и аббревиатуры 5 Характеристики интерфейса 6 Информация 7 Условия эксплуатации 8 Требования к конструкционному исполнению 9 Требования к работоспособности 10 Проверка конструкции 11 Приемо-сдаточные испытания Приложения Приложение С (справочное) Перечень технических требований Приложение D (справочное) Проверка соответствия проекта заданным требованиям Приложение АА (справочное) Падение напряжения системы Приложение ВВ (справочное) Характеристики фазового провода Приложение СС (справочное) Полное сопротивление нулевой последовательности неисправного контура Приложение DD (справочное) Активное и реактивное сопротивление неисправного контура Приложение ЕЕ (справочное) Метод определения магнитного поля вблизи системы сборных шин Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам Библиография |
| Разработан: | БелГИСС |
| Утверждён: | 20.04.2017 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 98-П) 30.05.2019 Федеральное агентство по техническому регулированию и метрологии (250-ст) |
| Издан: | Стандартинформ (2019 г. ) |
| Список изменений: |
|
| Нормативные ссылки: |
ГОСТ IEC 61439-1-2013 «Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования»

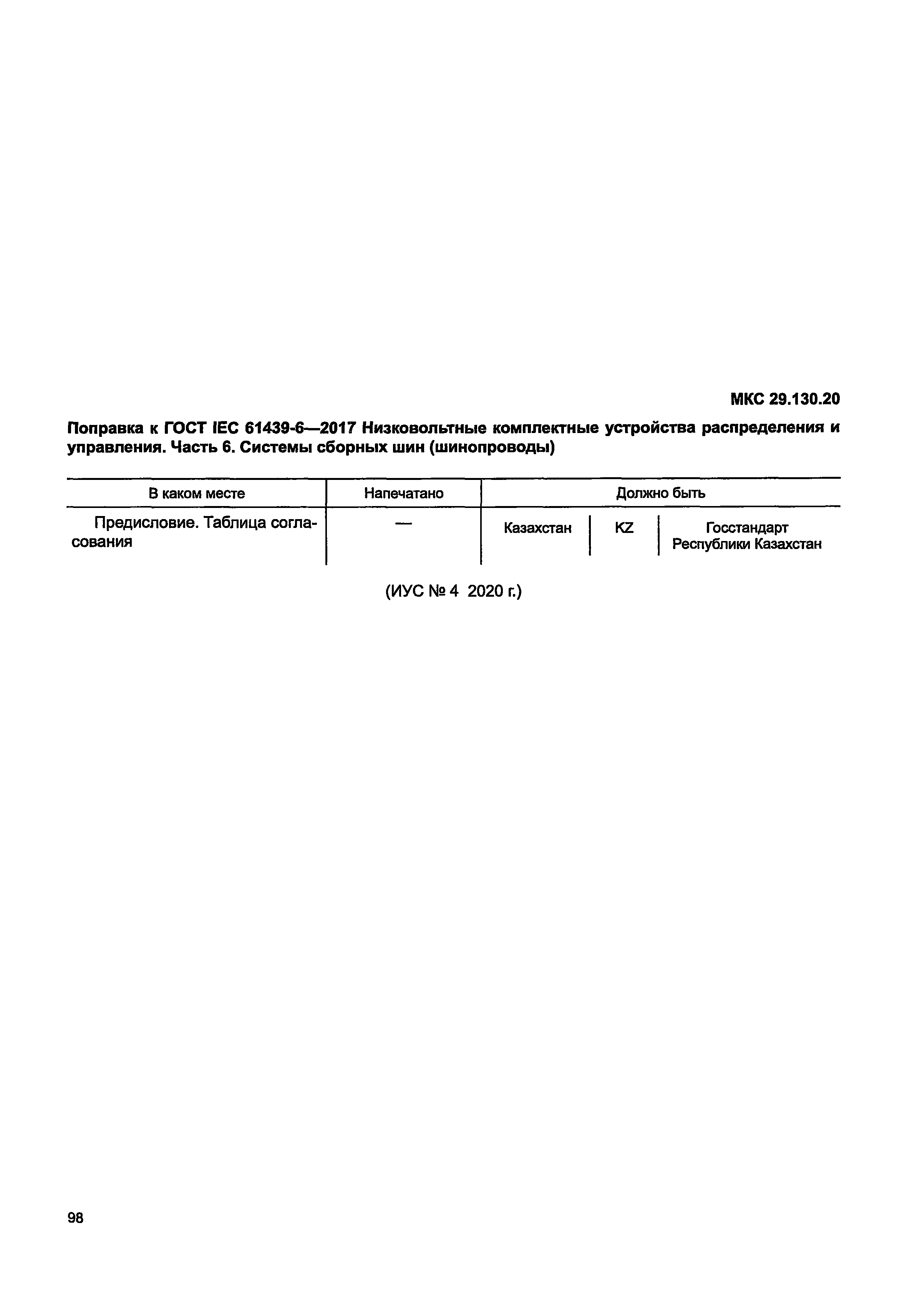

Текстовое изменение Поправка от 17.04.2020
