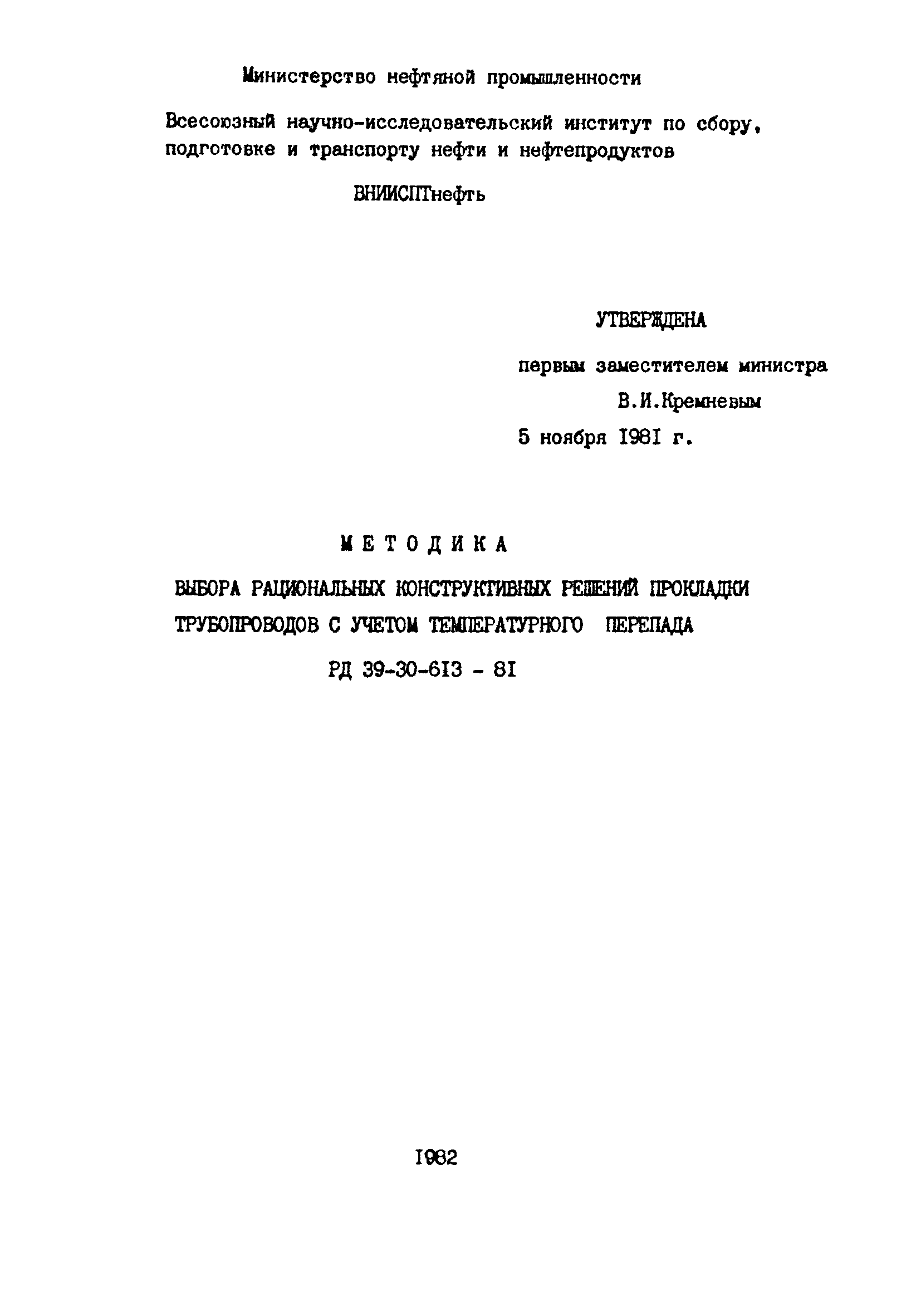

Скачать РД 39-30-613-81 Методика выбора рациональных конструктивных решений прокладки трубопроводов с учетом температурного перепадаДата актуализации: 01.01.2021 РД 39-30-613-81Методика выбора рациональных конструктивных решений прокладки трубопроводов с учетом температурного перепадаОбозначение: | РД 39-30-613-81 | Обозначение англ: | RD 39-30-613-81 | Статус: | истек срок действия | Название рус.: | Методика выбора рациональных конструктивных решений прокладки трубопроводов с учетом температурного перепада | Дата добавления в базу: | 01.02.2020 | Дата актуализации: | 01.01.2021 | Дата введения: | 01.01.1982 | Дата окончания срока действия: | 01.01.1987 | Область применения: | Руководящий документ распространяется на подземные трубопроводы для транспортирования нефти, нефтепродуктов и газов и устанавливает порядок расчета на прочность, устойчивость стенки трубы и общую устойчивость в продольном направлении криволинейных участков трубопроводов конструктивно выполненных коленом и пригруженных одиночными, сплошными пригрузами, а также на однопролетные переходы, где поворот выполненных коленом, упругим изгибом. Методика является руководящим документом для организаций, осуществляющих проектирование и эксплуатацию линейной части магистральных трубопроводов | Оглавление: | 1 Общие положения 2 Нагрузки и воздействия, возникающие при эксплуатации подземных трубопроводов 3 Проверка прочности, деформаций, устойчивости стенки трубы и общей устойчивости трубопровода в продольном направлении 4 Выбор рациональной схемы размещения одиночных грузов и анкеров на криволинейном участке подземного трубопровода, выполненном коленом 5 Расчет трубопроводов на поворотах, выполненных коленами и пригруженных сплошными грузами 6 Выбор схемы закрепления трубопровода от продольных перемещений 7 Выбор конструкции однопролетных переходов трубопроводов Литература Приложение I. Порядок расчета трубопровода Приложение II. Расчет трубопровода на ЭЦВМ "Наири—2" Приложение III. Примеры расчета трубопровода на прочность и устойчивость и выбора рациональных конструктивных решений Приложение IV. Программы решений задач на ЭЦВМ "Наири—2" Приложение V. Номограммы и схемы для иллюстрации изменения напряжения и перемещения трубопровода | Разработан: | ВНИИСПТнефть
| Утверждён: | 05.11.1981 Министерство нефтяной промышленности СССР (USSR Ministry of the Petroleum Industry )
| |
Нормативные ссылки: | |
|
