Скачать ГОСТ Р 58669-2019 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита. Трансформаторы тока измерительные индуктивные с замкнутым магнитопроводом для защиты. Методические указания по определению времени до насыщения при коротких замыканиях
Дата актуализации: 01.01.2021
ГОСТ Р 58669-2019
Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита. Трансформаторы тока измерительные индуктивные с замкнутым магнитопроводом для защиты. Методические указания по определению времени до насыщения при коротких замыканиях
| Обозначение: | ГОСТ Р 58669-2019 |
| Обозначение англ: | GOST R 58669-2019 |
| Статус: | введен впервые |
| Название рус.: | Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита. Трансформаторы тока измерительные индуктивные с замкнутым магнитопроводом для защиты. Методические указания по определению времени до насыщения при коротких замыканиях |
| Название англ.: | United power system and isolated power systems. Relay protection. Inductive measuring current transformers for protection with a closed magnetic circuit. Methodology guidelines for determination of time to saturation during short circuits |
| Дата добавления в базу: | 01.01.2021 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2020 |
| Область применения: | Стандарт устанавливает методы расчета времени до насыщения измерительных индуктивных трансформаторов тока для защиты с замкнутым магнитопроводом при коротких замыканиях (классов точности Р, РХ и ТРХ), определяет исходные данные, необходимые для применения каждого из методов, устанавливает требования по подготовке к проведению расчетов времени до насыщения измерительных индуктивных трансформаторов тока и порядок выполнения указанных расчетов с использованием каждого из установленных методов. Стандарт предназначен для применения собственниками и иными законными владельцами объектов электроэнергетики, субъектами оперативно-диспетчерского управления в электро- энергетике, проектными организациями, организациями, осуществляющими создание новых или модернизацию существующих устройств релейной защиты. |

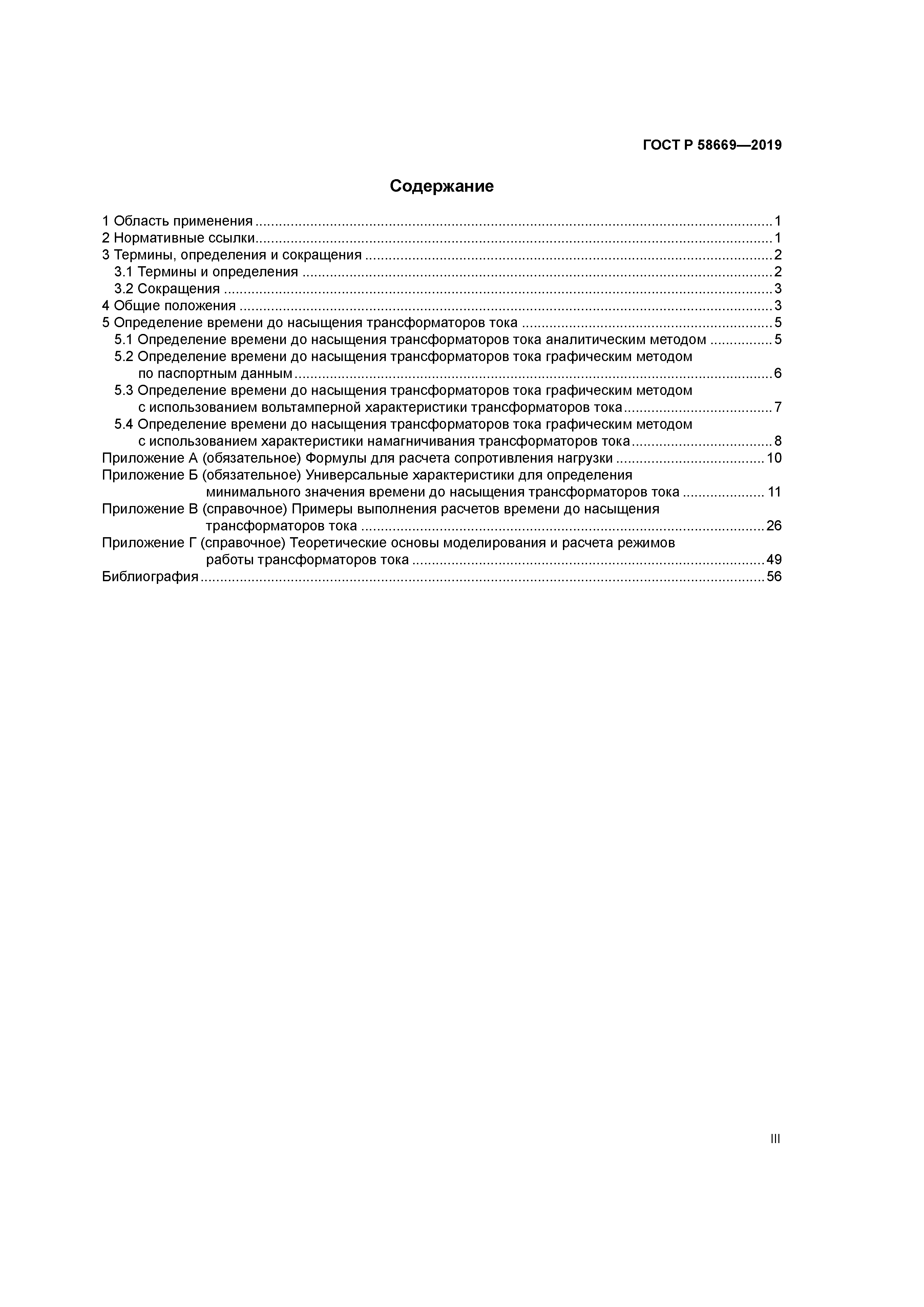

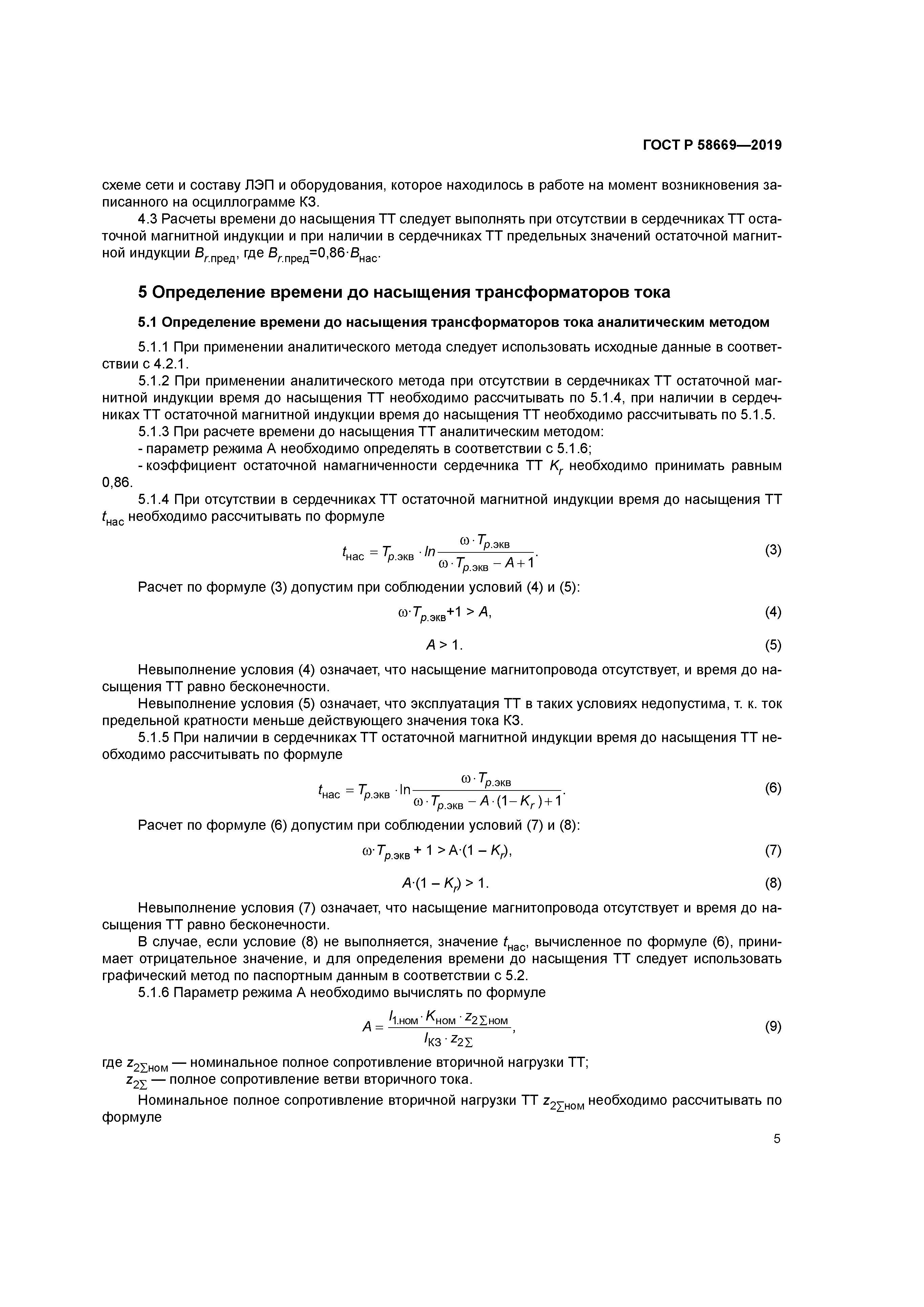

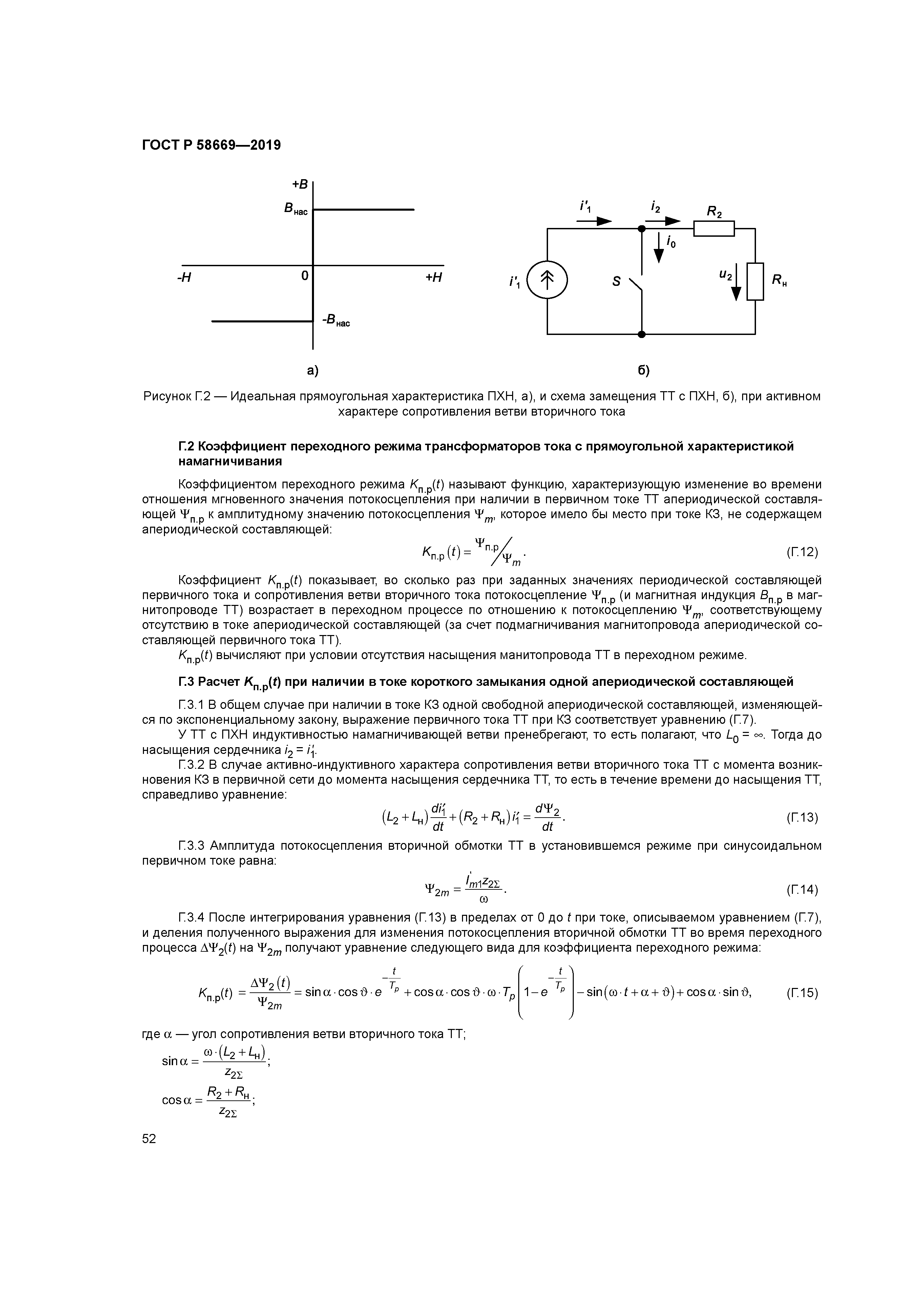

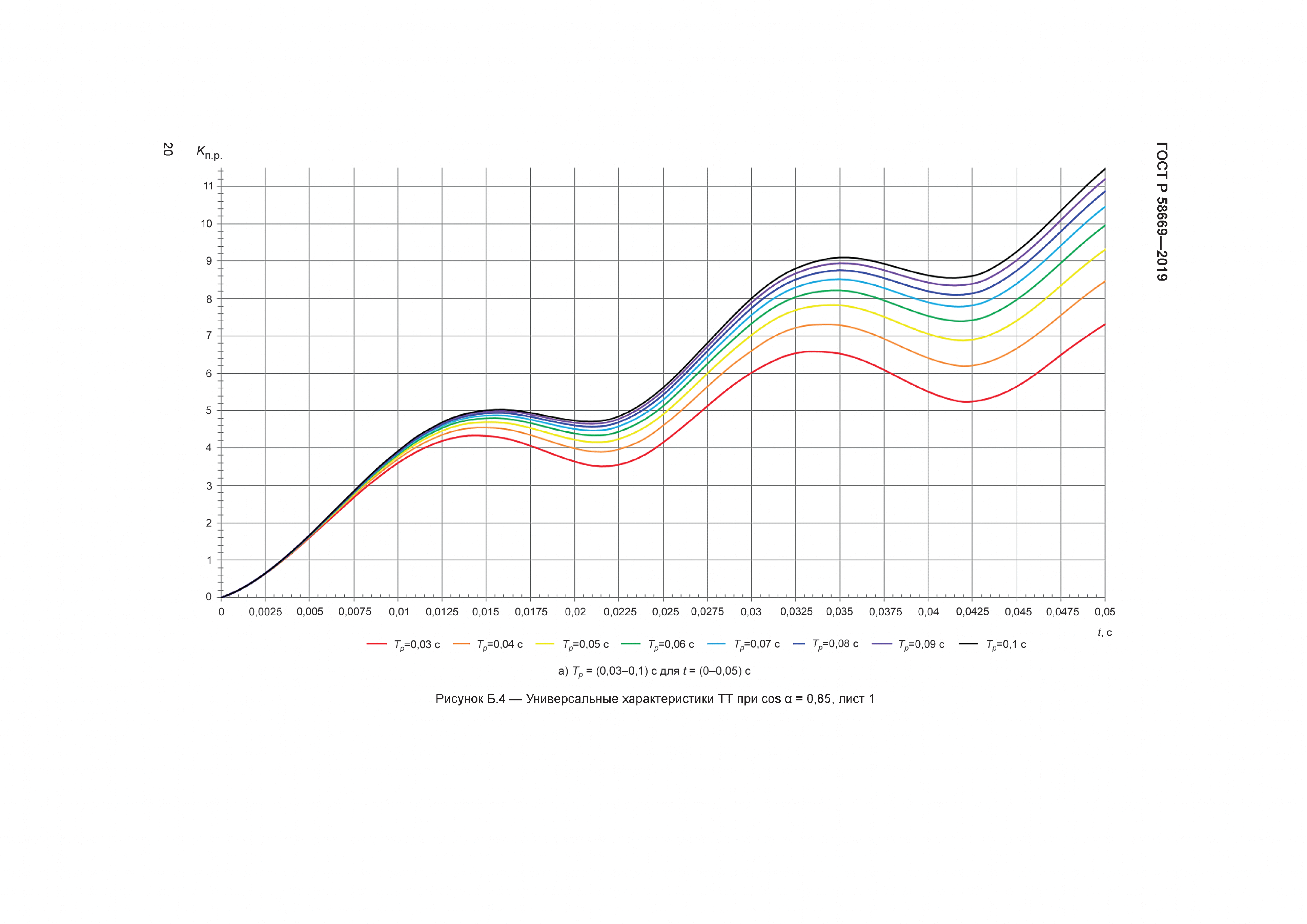

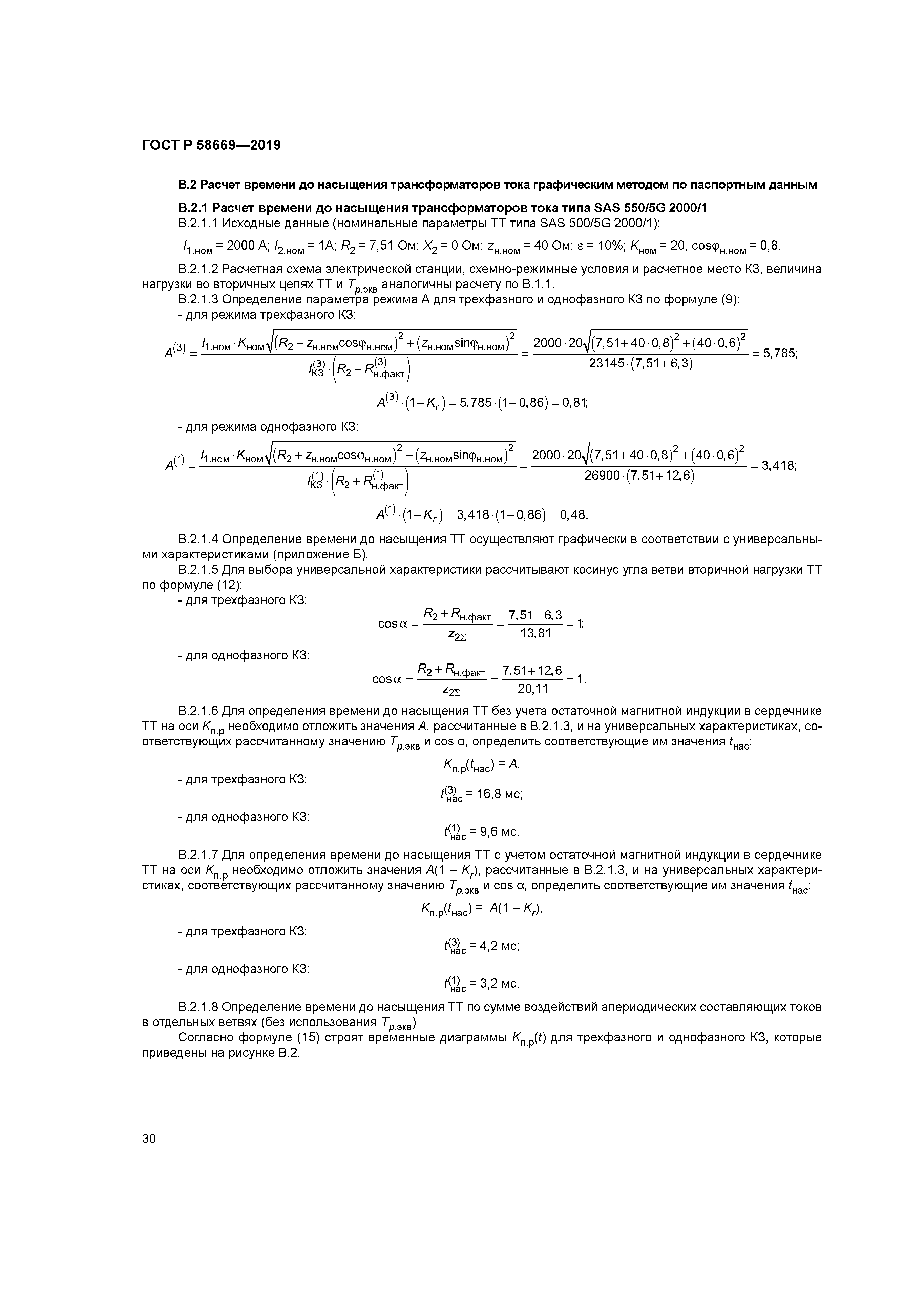

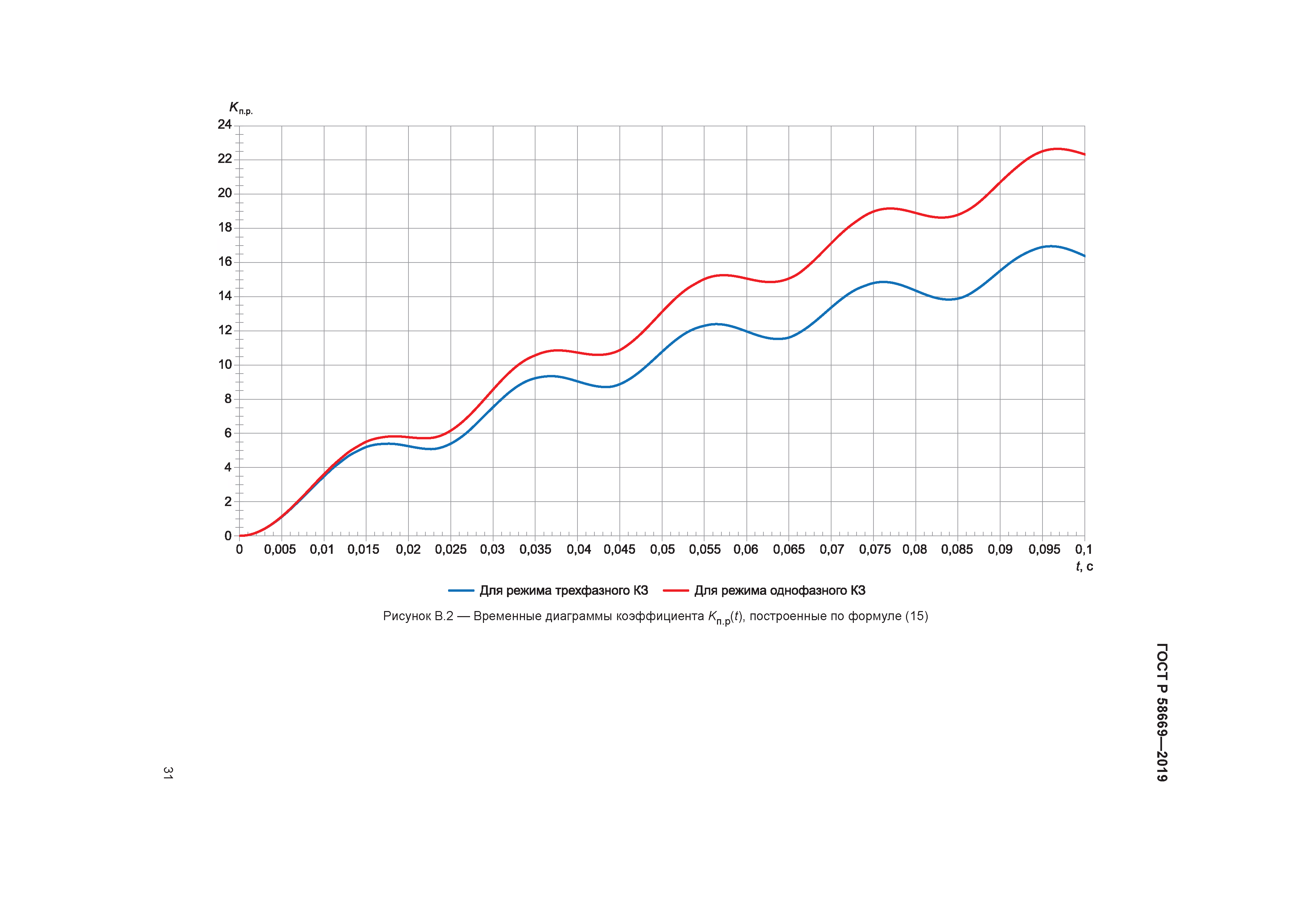

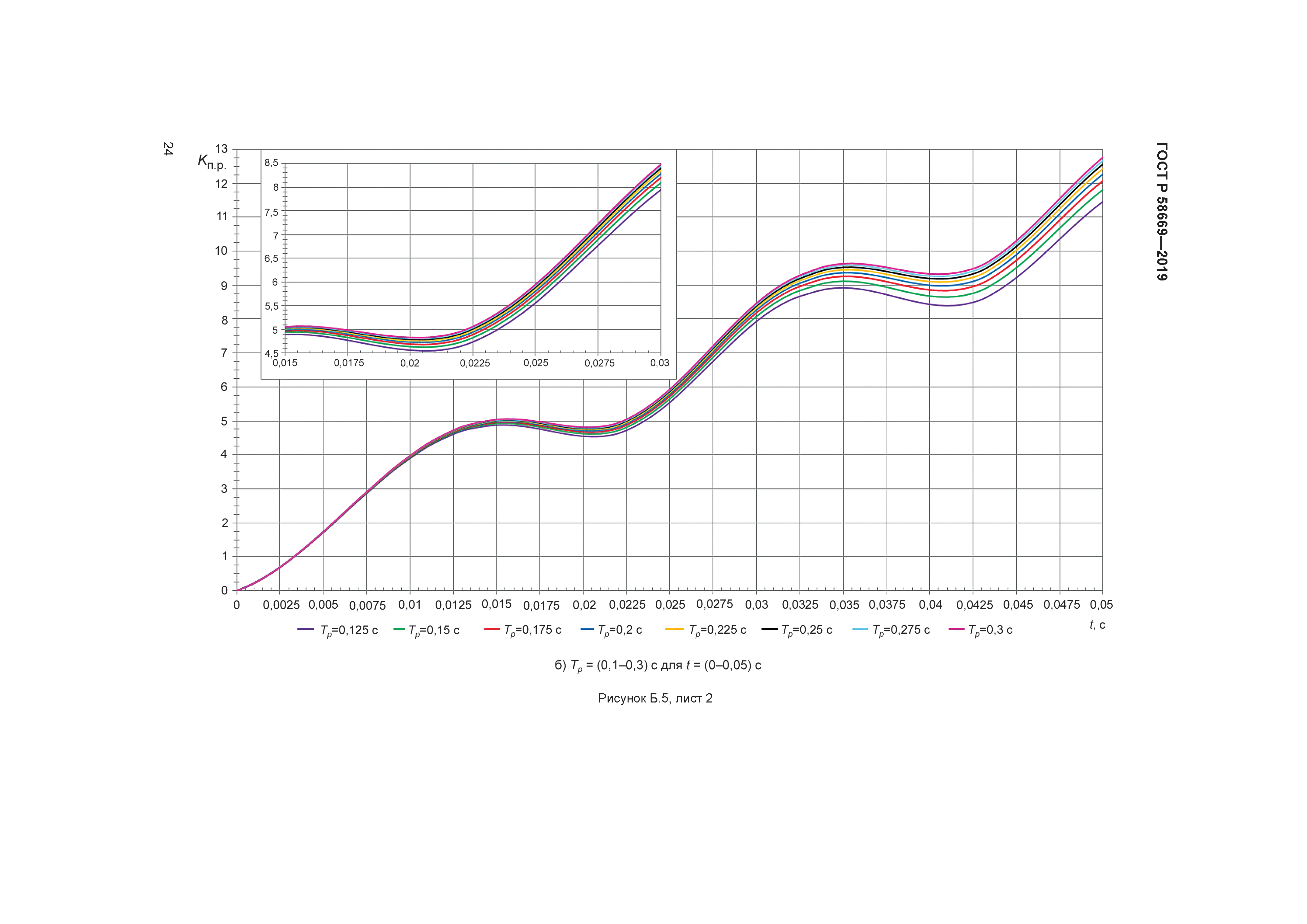

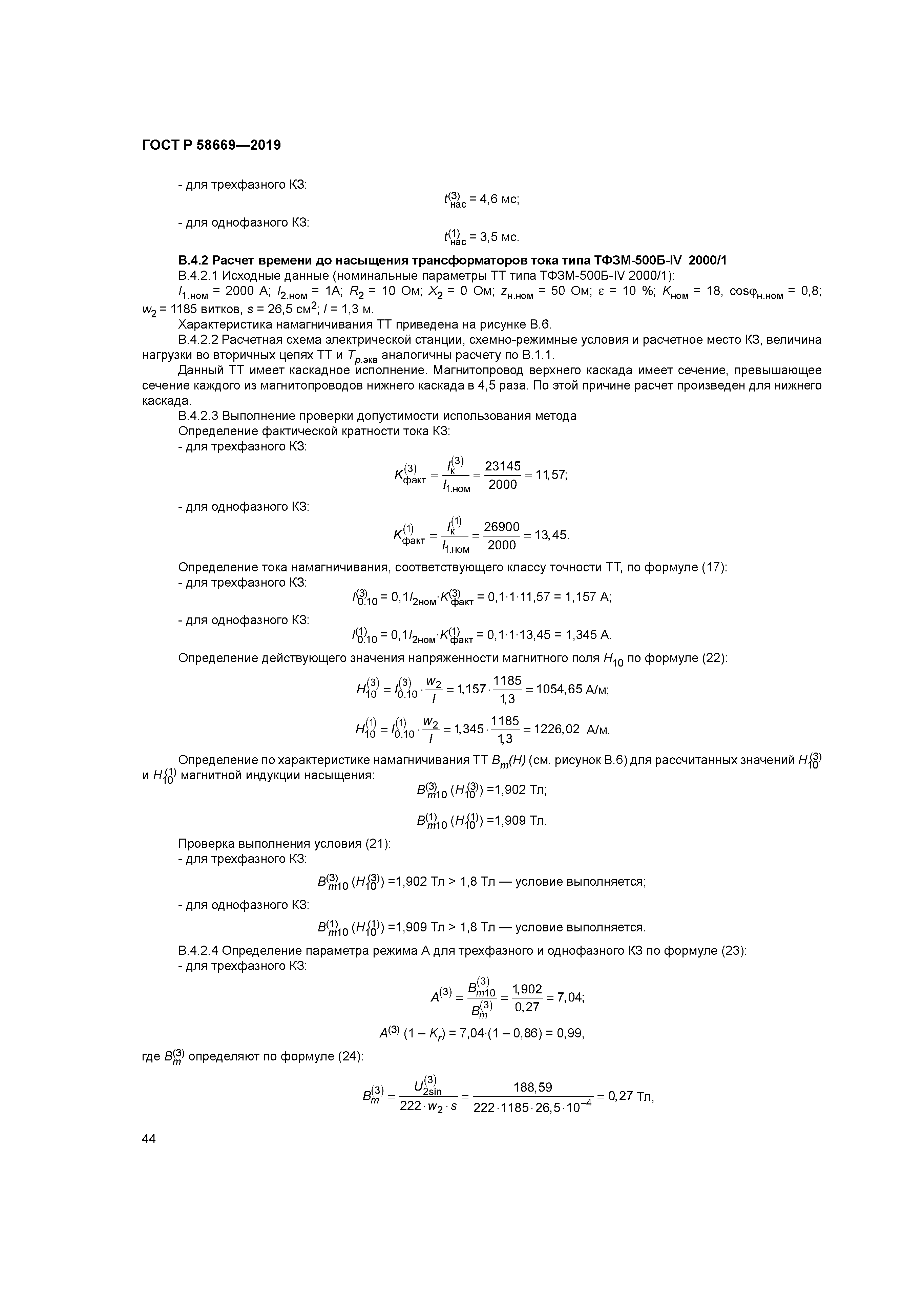

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 3.1 Термины и определения 3.2 Сокращения 4 Общие положения 5 Определение времени до насыщения трансформаторов тока 5.1 Определение времени до насыщения трансформаторов тока аналитическим методом 5.2 Определение времени до насыщения трансформаторов тока графическим методом по паспортным данным 5.3 Определение времени до насыщения трансформаторов тока графическим методом с использованием вольтамперной характеристики трансформаторов тока 5.4 Определение времени до насыщения трансформаторов тока графическим методом с использованием характеристики намагничивания трансформаторов тока Приложение А (обязательное) Формулы для расчета сопротивления нагрузки Приложение Б (обязательное) Универсальные характеристики для определения минимального значения времени до насыщения трансформаторов тока Приложение В (справочное) Примеры выполнения расчетов времени до насыщения трансформаторов тока Приложение Г (справочное) Теоретические основы моделирования и расчета режимов работы трансформаторов тока Библиография |
| Разработан: | Акционерное общество Системный оператор Единой энергетической системы (АО СО ЕЭС ) |
| Утверждён: | 19.11.2019 Федеральное агентство по техническому регулированию и метрологии (1195-ст) |
| Издан: | Стандартинформ (2020 г. ) |
| Список изменений: |
|
| Нормативные ссылки: |
|
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»

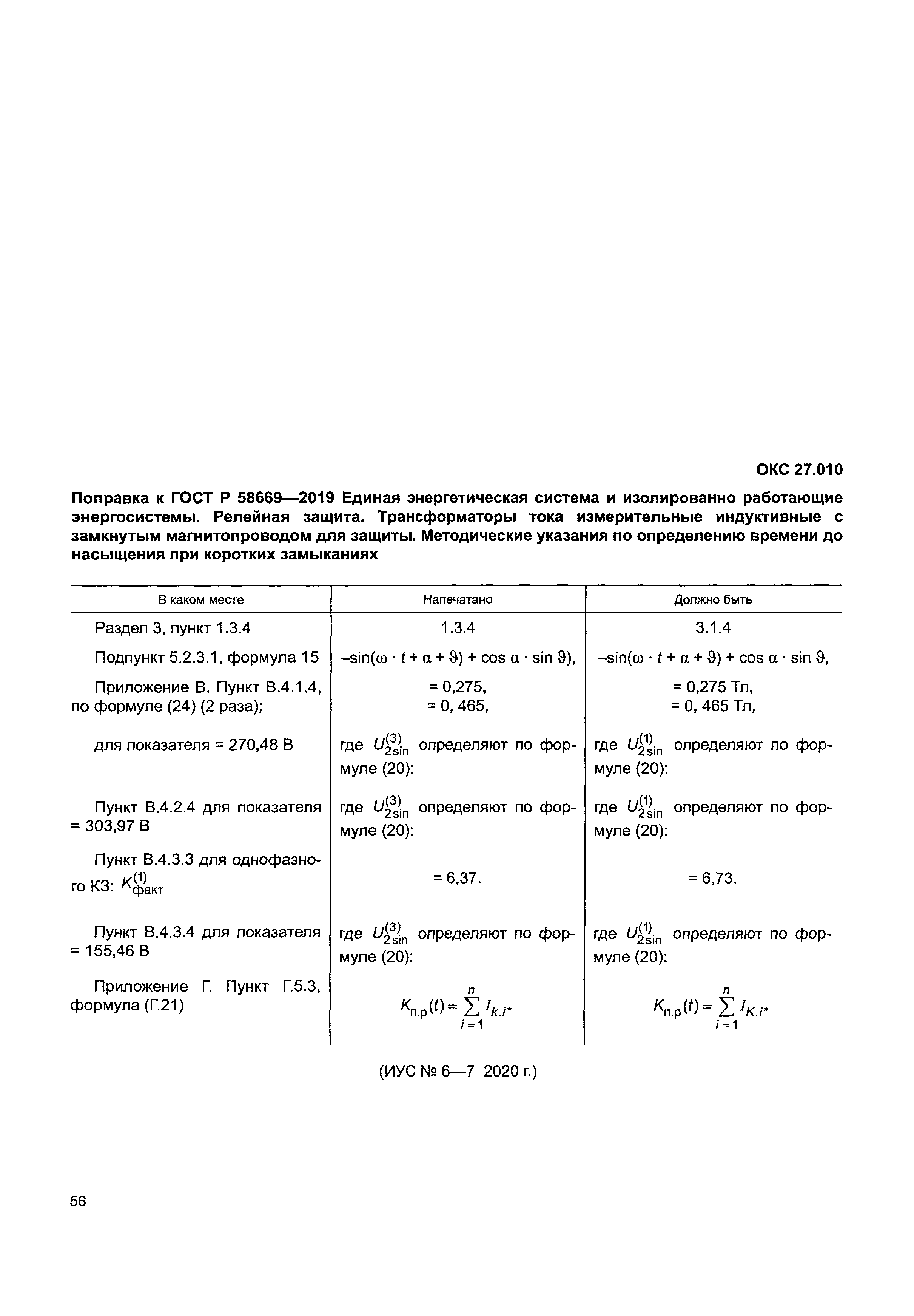

Текстовое изменение Поправка от 24.04.2020
