Скачать ГОСТ Р 53652.3-2009 Трубы из термопластов. Метод определения свойств при растяжении. Часть 3. Трубы из полиолефинов

Дата актуализации: 01.01.2024

ГОСТ Р 53652.3-2009

Трубы из термопластов. Метод определения свойств при растяжении. Часть 3. Трубы из полиолефинов

Обозначение: ГОСТ Р 53652.3-2009
Статус:действующий
Название рус.:Трубы из термопластов. Метод определения свойств при растяжении. Часть 3. Трубы из полиолефинов
Название англ.:Thermoplastics pipes. Method for determination of tensile properties. Part 3. Polyolefin pipes
Дата актуализации текста:06.04.2015
Дата актуализации описания:01.01.2024
Дата издания:21.05.2010
Дата введения:01.01.2011
Дата окончания срока действия:01.12.2024
Содержит требования:ISO 6259-3:1997
На территории РФ пользоваться:ГОСТ ISO 6259-3-2023
Нормативные ссылки:ГОСТ Р 53652.1-2009;ГОСТ Р 53652.2-2009;ГОСТ Р 52779-2007;ГОСТ 11262-80

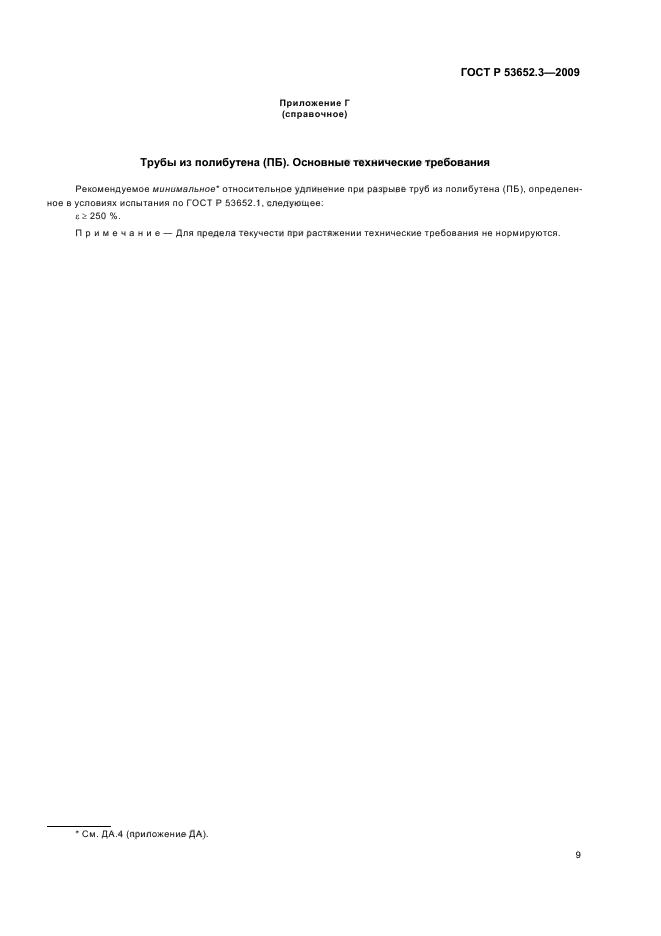

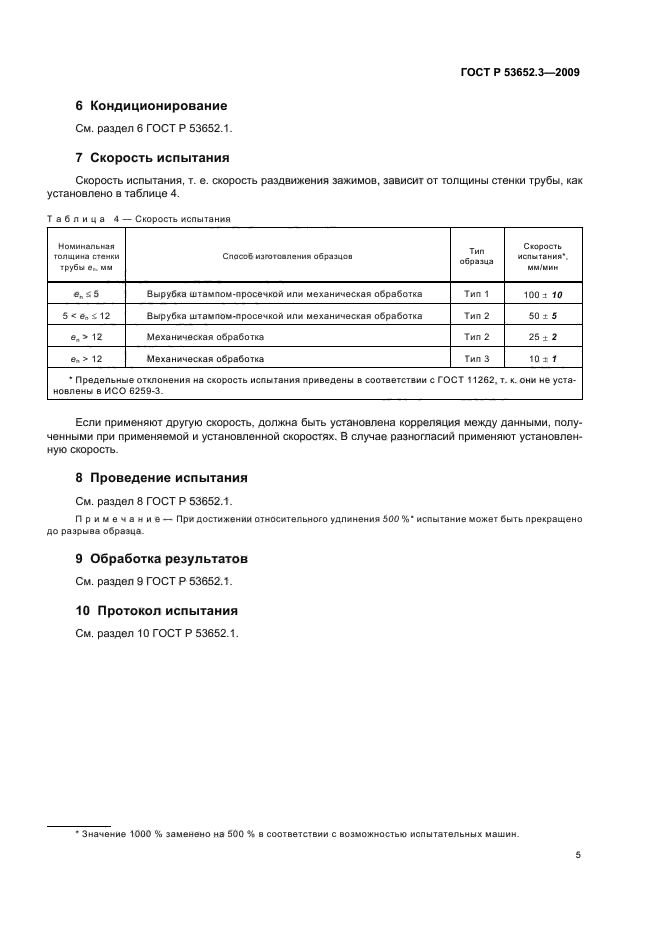

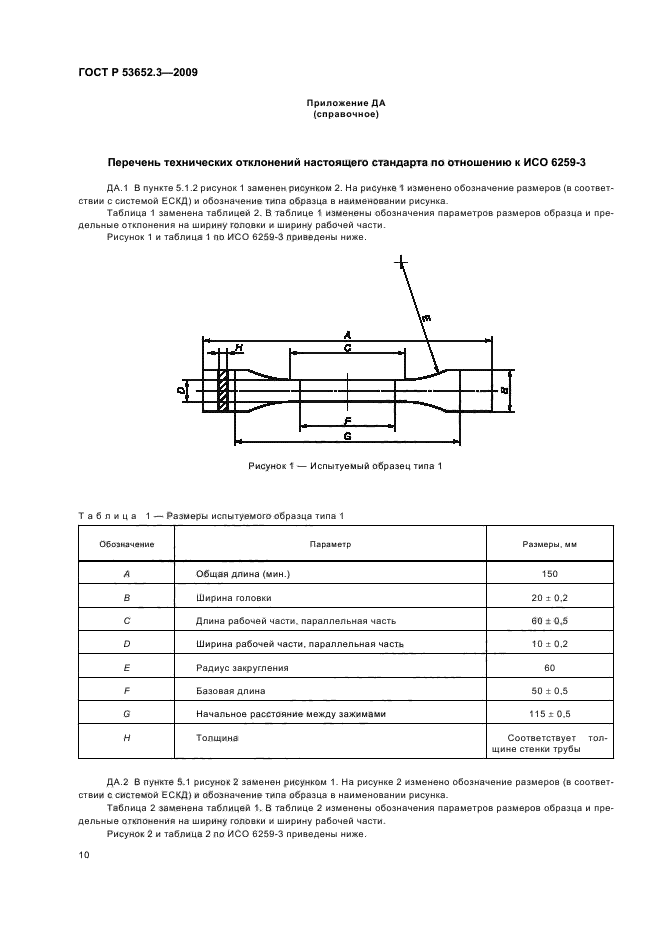

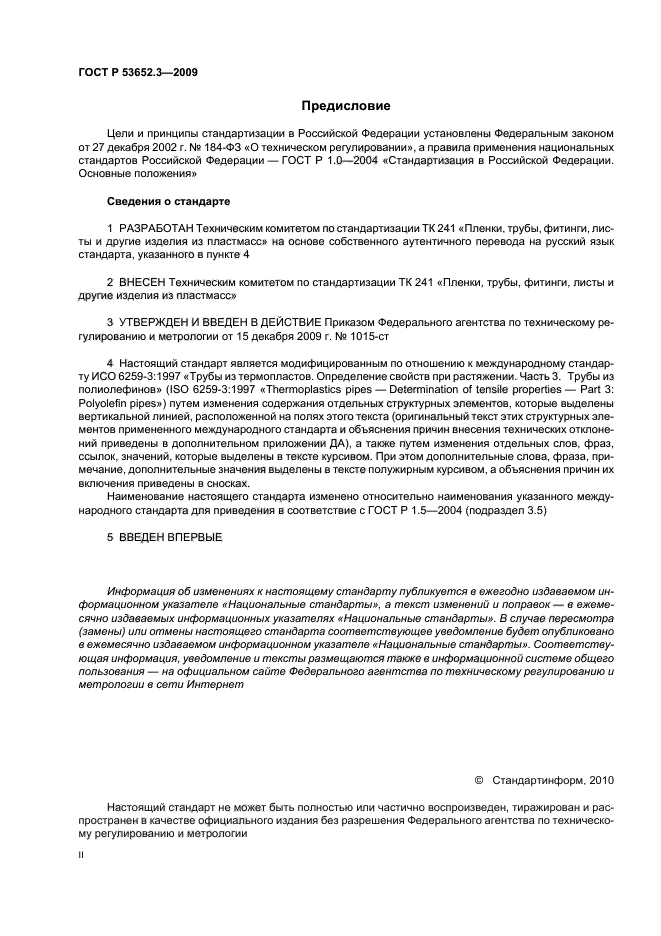

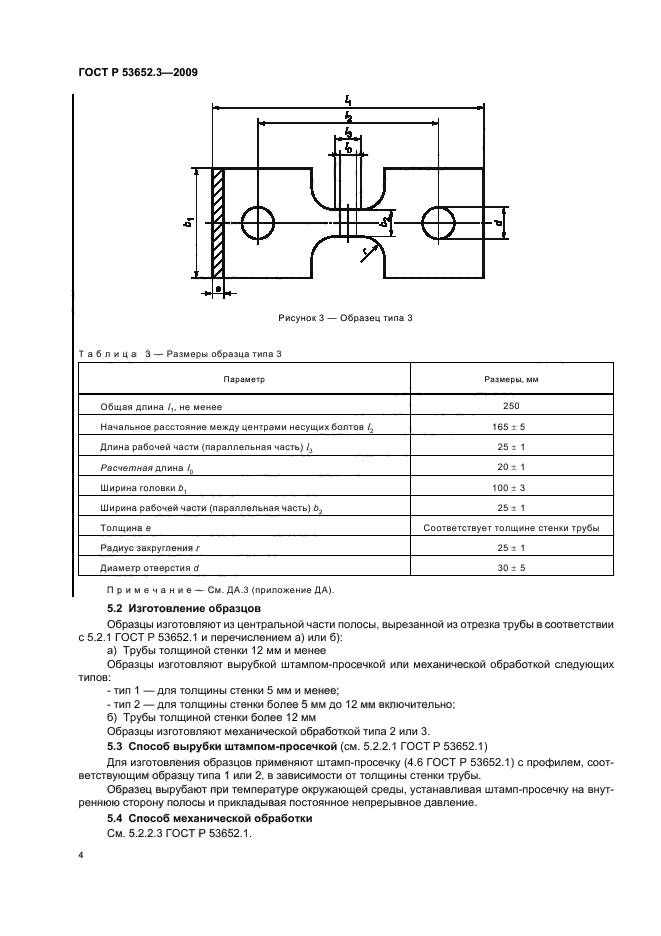

Область применения:Настоящий стандарт устанавливает метод определения свойств при растяжении труб из полиолефинов – полиэтилена (ПЭ) (PE), сшитого полиэтилена (ПЭ-Х) (PE-X), полипропилена (ПП) (PP) и полибутена (ПБ) (PB), включая следующие: - предел текучести при растяжении; - относительное удлинение при разрыве. Настоящий стандарт содержит рекомендуемые основные технические требования, приведенные в приложениях А – Г. Примечания 1 Свойства сварного шва, полученного при стыковой сварке труб, могут быть определены на образцах, изготовленных механической обработкой, типы которых приведены в настоящем стандарте. 2 Общие требования к методу испытания по определению свойств при растяжении труб из термопластов приведены в ГОСТ Р 53652.1
ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009ГОСТ Р 53652.3-2009
