ГОСТ 15539-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСТРОЙСТВА ГРУЗОЗАХВАТНЫЕ
ДЛЯ ПРОИЗВОДСТВЕННОЙ ТАРЫ

ТИПЫ



ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСТРОЙСТВА ГРУЗОЗАХВАТНЫЕ ДЛЯ ПРОИЗВОДСТВЕННОЙ ТАРЫ

Типы

Grapples for industrial containers. Types

ГОСТ 15539-81

Дата введения 01.01.82

1. Настоящий стандарт распространяется на грузозахватные устройства грузоподъемностью от 0,1 до 3,2 т включительно, предназначенные для механизированного перемещения грузов в производственной таре типа 1 исполнений 1 - 4, типа 2 по ГОСТ 14861 и поддонах по ГОСТ 9570 и ГОСТ 9078 подъемно-транспортными машинами и механизмами прерывного действия общего назначения.

Стандарт не распространяется на специальные грузозахватные устройства для других видов тарно-штучных грузов.

Все требования настоящего стандарта являются обязательными, за исключением требований приложений 1 - 4.

(Измененная редакция, Изм. № 1, 2).

2. Стандарт устанавливает четыре типа грузозахватных устройств:

1 - с лапами;

2 - с вилами;

3 - рычажно-клещевые;

4 - с крюками.

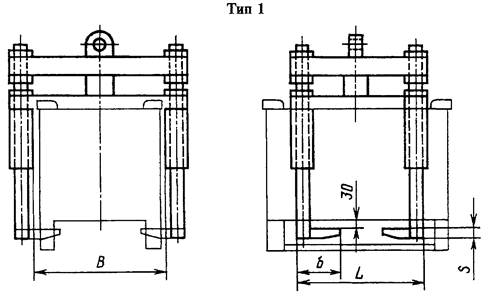

3. Основные параметры и размеры грузозахватных устройств типа 1 должны соответствовать указанным на черт. 1 и в табл. 1 и 3.

Черт. 1

Примечание. Чертеж не определяет конструкцию грузозахватных устройств.

Таблица 1

Размеры, мм

L

В

Грузоподъемность, т

Масса, кг, не более

400

450

0,05; 0,10; 0,16; 0,25; 0,50

103

450

670

0,25; 0,50; 1,00

207

670

850

0,25; 0,50; 1,00; 2,00; 3,20

400

1060

710

1300

2,00; 3,20

400

1000

1060

0,50; 1,00; 2,00; 3,20

1250

Пример условного обозначения грузозахватного устройства типа 1 с L = 400 мм, В = 450 мм, грузоподъемностью 0,50 т:

Устройство грузозахватное 1-40-45-0,50 ГОСТ 15539-81

4. Основные параметры и размеры грузозахватных устройств типа 2 должны соответствовать указанным на черт. 2 и в табл. 2 и 3.

Черт. 2

Примечание. Чертеж не определяет конструкцию грузозахватных устройств.

Таблица 2

Размеры, мм

L

В

H

Грузоподъемность, т

Масса, кг, не более

Тип 2

Тип 3

400

400

360

0,05; 0,10; 0,16; 0,25; 0,50

47

49

450

560

450

600

560

0,25; 0,50; 1,00

117

99

710

900

1120

1250

670

800

560

0,25; 0,50; 1,00; 2,00; 3,20

350

710

900

1120

1000

710

900

1120

1250

710

1200

1400

2,00; 3,20

1000

1000

710

0,50; 1,00; 2,00; 3,20

900

1120

1250

Таблица 3

Грузоподъемность, т

S, мм, не более

b, мм, не более

0,05 - 0,25

30

80

0,50

120

1,00

40

2,00

150

3,20

50

Пример условного обозначения грузозахватного устройства типа 2 с L = 450 мм, В = 600 мм, Н = 560 мм и грузоподъемностью 0,25 т:

Устройство грузозахватное 2-45-60-56-0,25 ГОСТ 15539-81

3, 4. (Измененная редакция, Изм. № 1, 2).

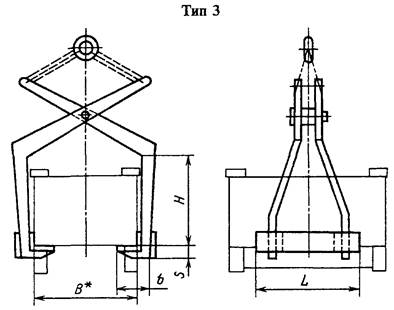

5. Основные параметры и размеры грузозахватных устройств типа 3 должны соответствовать указанным на черт. 3 и в табл. 2 и 3.

* В рабочем положении.

Черт. 3

Примечание. Чертеж не определяет конструкцию грузозахватных устройств.

Пример условного обозначения грузозахватного устройства типа 3 с L = 450 мм, В = 600 мм, H = 900 мм и грузоподъемностью 0,50 т:

Устройство грузозахватное 3-45-60-90-0,50 ГОСТ 15539-81

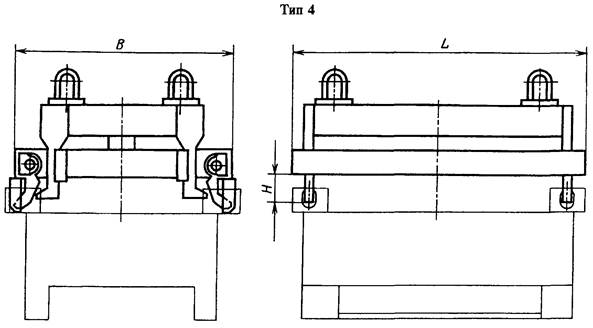

6. Основные параметры и размеры грузозахватных устройств типа 4 должны соответствовать указанным на черт. 4 и в табл. 4.

Черт. 4

Примечание. Чертеж не определяет конструкцию грузозахватных устройств.

Таблица 4

Размеры, мм

L

В

Н, не менее

Грузоподъемность, т

Масса, кг, не более

600

400

100

0,05; 0,10; 0,16; 0,25; 0,50

40

800

600

0,25; 0,50; 1,00

90

1000

800

0,25; 0,50; 1,00; 2,00

117

1200

1000

0,25; 0,50; 1,00; 2,00; 3,20

200

1600

Пример условного обозначения грузозахватного устройства типа 4 с L = 1200 мм, В = 1000 мм и грузоподъемностью 1,00 т:

Устройство грузозахватное 4-120-100-1,00 ГОСТ 15539-81

(Измененная редакция, Изм. № 1, 2).

7. Таблицы применения грузозахватных устройств для тары и поддонов даны в приложениях 1 - 4.

ПРИЛОЖЕНИЕ 1

Справочное

Применение грузозахватных устройств типа 1 для тары и поддонов

Размеры, мм

Грузоподъемность, т

Устройство грузозахватное

Тара типа 1 исполнений 1 - 4 по ГОСТ 14861

Тара типа 2 по ГОСТ 14861

Поддон ящичный и стоечный по ГОСТ 9570

L

В

L

В

L

В

L

В

0,05

400

450

600

400

600

400

-

-

0,10

0,16

0,25

0,50

0,25

450

670

800

600

800

600

-

-

0,50

1,00

0,25

















0,50















835

1,00

670

850

1000

800

10000

800

1240

840

2,00

















3,20

















0,25

670

1060

1200

800

1200

800

-

-

0,50

1,00

2,00

3,20

2,00

710

1300

-

-

-

-

1840

1240

3,20

1640

0,50

1000

1060

1600

1000

1600

1000

-

-

1,00

2,00

3,20

1,00

1000

1250

1600

1200

1600

1200

-

-

2,00

3,20

ПРИЛОЖЕНИЕ 2

Справочное

Применение грузозахватных устройств типа 2 для тары и поддонов

Размеры, мм

Грузоподъемность, т

Устройство грузозахватное

Тара типа 1 исполнений 1 - 4 по ГОСТ 14861

Тара типа 2 по ГОСТ 14861

Поддон ящичный и стоечный по ГОСТ 9570

Поддон плоский по ГОСТ 9078

L

B

L

В

L

В

L

В

L

В

0,05

400

400

600

400

600

400

-

-

-

-

0,10

0,16

0,25

0,50

0,25

450

600

800

600

800

600

-

-

-

-

0,50

1,00

0,25





















0,50





















1,00

670

800

1000

800

1000

800

1240

835

1200

800

2,00





1200



1200





840



1000

3,20





















0,25

670

1000

1200

1000

1200

1000

1240

1040

-

-

0,50

1,00

2,00

3,20

2,00

710

1200

-

-

-

-

1640

1240

1600

1200

3,20

1840

1800

0,50

1000

1000

1600

1000

1600

1000

-

-

-

-

1,00

2,00

3,20

ПРИЛОЖЕНИЕ 3

Справочное

Применение грузозахватных устройств типа 3 дня тары и поддонов

Размеры, мм

Грузоподъемность, т

Устройство грузозахватное

Тара типа 1 исполнений 1 - 4 по ГОСТ 14861

Тара типа 2 по ГОСТ 14861

Поддон ящичный и стоечный по ГОСТ 9570

Поддон плоский по ГОСТ 9078

L

В

L

В

L

В

L

В

L

В

0,05

400

400

600

400

600

400

-

-

-

-

0,10

0,16

0,25

0,50

0,25

450

600

800

600

800

600

-

-

-

-

0,50

1,00

0,25

670

800

















0,50

1000



1000





835



800

1,00

1200

800

1200

800

1240

840

1200

1000

2,00

















3,20

















0,25

670

1000

1200

1000

1200

1000

1240

1040

-

-

0,50

1,00

2,00

3,20

2,00

710

1200

-

-

-

-

1640



1600



3,20

1840

1240

1800

1200

0,50

1000

1000

1600

1000

1600

1000

-

-

-

-

1,00

2,00

3,20

ПРИЛОЖЕНИЕ 4

Справочное

Применение грузозахватных устройств типа 4 дня тары

Размеры, мм

Грузоподъемность, т

Устройство грузозахватное

Тара типа 1 исполнений 1 - 4 по ГОСТ 14861

Тара типа 2 по ГОСТ 14861

L

B, не менее

L1, не более

B1, не более

L1, не более

B1, не более

0,05

600

400

620

420

620

420

0,10

0,16

0,25

0,50

0,25

800

600

840

640

840

640

0,50

1,00

0,25

1000

800

1040

840

1040

840

0,50

1,00

2,00

0,25













0,50













1,00

1200



1240



1240



2,00

1600



1640



1640



3,20



1000



1040



1040

ПРИЛОЖЕНИЯ 1 - 4. (Измененная редакция, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственного машиностроения СССР

РАЗРАБОТЧИКИ

Р.Д. Антипов, Р.Д. Серова, Б.В. Зубов, Е.М. Земсков, С.Г. Новикова, В.И. Лагункова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 12.02.81 № 671

3. ВЗАМЕН ГОСТ 15539-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 9078-84

1; приложения 2, приложения 3

ГОСТ 9570-84

1; приложения 1-3

ГОСТ 14861-91

1; приложения 1-4

5. Ограничение срока действия снято Постановлением Госстандарта от 09.07.91 № 1232

6. ПЕРЕИЗДАНИЕ (февраль 1999 г.) с Изменениями № 1, 2, утвержденными в октябре 1986 г., июле 1991 г. (ИУС 1-87, 10-91)
