Industrial packing. Types

ГОСТ 14861-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТАРА ПРОИЗВОДСТВЕННАЯ

ТИПЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТАРА ПРОИЗВОДСТВЕННАЯ

Типы

Industrial packing.
Types

ГОСТ
14861-91

Дата введения 01.01.92

1. Настоящий стандарт распространяется на производственную металлическую и деревянно-металлическую тару.

Все требования настоящего стандарта являются обязательными.

2. Типы и исполнения производственной тары должны соответствовать указанным в табл. 1.

Таблица 1

Тип

Исполнение

1 - ящичная

1 - с опорами без крышки;

2 - с опорами с крышкой;

3 - с опорами сетчатая без крышки;

4 - с опорами сетчатая с крышкой;

5 - без опор без крышки;

6 - без опор с крышкой;

2 - ящичная с опорами с открывающейся стойкой

1 - без крышки;

2 - с крышкой;

3 - сетчатая без крышки;

4 - сетчатая с крышкой;

3 - ящичная без опор с открытыми стойками

1 - с одной открытой стенкой;

2 - с двумя открытыми стенками;

4 - каркасная

-

5 - стоечная

-

6 - складная

1 - с опорами и крышкой;

2 - с опорами и крышкой сетчатая.

3. Основные параметры и размеры тары типа 1, исполнений 1 - 4 должны соответствовать указанным на черт. 1 и в табл. 2.



____________

* Размер в свету может быть на длинной или короткой стороне.

Черт. 1

Примечание к черт. 1 - 8. Чертежи не определяют конструкцию тары.

Таблица 2

Размеры в миллиметрах

L

B

L1

В1

H

l

b

h

h1

Масса
брутто, т,
не белее

не более

не менее

600

400

620

420

350; 400;
450; 500;

500

300

От 60
до 80

От 100
до 130

0,05;

0,10;

0,16;

0,25;

0,50

800

600

840

640

500; 550;
600; 650;
700; 750;
800; 850

540

400

От 60
до 100

От 110
до 170

0,25;

0,50;

1,00

1000

800

1040

840

500; 550;
600; 650;
700; 750;
800; 850;
900; 1050;
1150

740

600

1200

800

1240

840

760

0,25;

0,50;

1,00;

2,00;

3,20

1200

1000

1240

1040

800

1600

1000
1200

1640

1040
1240

600; 650;
700; 750;
800; 850;
900; 1050;
1150

1200

0,50;

1,00;

2,00;

3,20

Пример условного обозначения металлической тары типа 1, исполнения 1 с L = 1200 мм, B = 800 мм, H = 850 мм, массой брутто 2,00 т:

Тара 1 - 1 - 120 - 80 - 85 - 2,00М ГОСТ 14861-91

То же, для комбинированной тары

Тара 1 - 1 - 120 - 80 - 85 - 2,00К ГОСТ 14861-91

4. Основные параметры и размеры тары типа 1, исполнений 5, 6 должны соответствовать указанным на черт. 2 и в табл. 3.

Черт. 2

Таблица 3

Размеры в миллиметрах

L

В

H, не более

H1

Масса брутто, т,
не более

300

200

160

125

0,01; 0,02;

200

160

0,04

400

300

100

80

0,05

160

125

200

160

240

200

Пример условного обозначения металлической тары типа 1, исполнения 5 с L = 300 мм, В = 200 мм, H = 160 мм, массой брутто 0,01 т:

Тара 1 - 5 - 30 - 20 - 16 - 0,01М ГОСТ 14861-91

5. Основные параметры и размеры тары типа 2, исполнений 1 - 4 должны соответствовать указанным на черт. 3 и в табл. 4.

___________

* Размер в свету может быть на длинной или короткой стороне.

Черт. 3

Таблица 4

Размеры в миллиметрах

L

В

L1

B1

Н

l

b

h

h1

Масса
брутто, т,
не более

не более

не менее

600

400

620

420

350; 500;

500

300

От 60
до 80

От 100
до 130

0,10; 0,25

800

600

840

640

650; 750; 850

540

400

Oт 60
до 100

От 110
до 170

0,25; 0,50;
1,00

1000

800

1040

840

850; 950;
1050; 1150

740

600

0,25; 0,50;
1,00; 2,00;
3,20

1200

800

1240

840

1200

1000

1240

1040

760

800

1600

1000;
1200

1640

1040;
1240

850; 950;
1050; 1150

1200

0,50; 1,00;
2,00; 3,20

Пример условного обозначения металлической тары типа 2, исполнения 3 с L = 1200 мм, В = 800 мм, H = 850 мм, массой брутто 2,00 т:

Тара 2 - 3 - 120 - 80 - 85 - 2,00М ГОСТ 14861-91

То же, для комбинированной тары:

Тара 2 - 3 - 120 - 80 - 85 - 2,00К ГОСТ 14861-91

6. Основные параметры и размеры тары типа 3, исполнения 1 должны соответствовать указанным на черт. 4 и в табл. 5.

Черт. 4

Таблица 5

Размеры в миллиметрах

L

B

H, не более

H1

l

Масса брутто, т,
не более

300

200

160

125

260

0,025

200

160

0,04

400

300

160

125

360

0,05

200

160

240

200

Пример условного обозначения металлической тары типа 3, исполнения 1 с L = 400 мм, В = 300 мм, H = 160 мм, массой брутто 0,05 т:

Тара 3 - 1 - 40 - 30 - 16 - 0,05M ГОСТ 14861-91

7. Основные параметры и размеры тары типа 3, исполнения 2 должны соответствовать указанным на черт. 5 и в табл. 6.

Черт. 5

Таблица 6

Размеры в миллиметрах

L

В

H, не более

H1

l

Масса брутто, т,
не более

300

200

160

125

220

0,02

200

160

0,04

400

300

160

125

250

0,05

200

160

Пример условного обозначения металлической тары типа 3, исполнения 2 с L = 400 мм, B = 300 мм, H = 160 мм, массой брутто 0,05 т:

Тара 3 - 2 - 40 - 30 - 16 - 0,05 М ГОСТ 14861-91

8. Основные параметры и размеры тары типа 4 должны соответствовать указанным на черт. 6 и в табл. 7.

Черт. 6

Таблица 7

Размеры в миллиметрах

L

B

H, не более

H1

Масса брутто, т,
не более

300

200

200

160

0,02

240

200

400

300

200

160

0,02; 0,05

240

200

600

400

200

160

0,05;
0,05; 0,10

240

200

350

320

Пример условного обозначения металлической тары типа 4 с L = 600 mm, B = 400 мм, H = 350 мм, массой брутто 0,10 т:

Тара 4 - 60 - 40 - 35 - 0,10М ГОСТ 14861-91

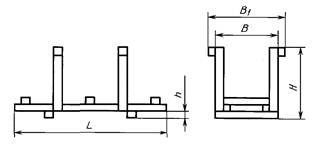

9. Основные параметры и размеры тары типа 5 должны соответствовать указанным на черт. 7 и в табл. 8.

Черт. 7

Таблица 8

Размеры в миллиметрах

L

B

B1, не более

H

h, не менее

Масса брутто, т,
не более

800

600

640

650; 750; 850;
950

120

0,5; 1,0

1000

800

840

1,0

1200

650; 750; 850;
950; 1050; 1150

2,0; 3,2

1000

1040

1600

800

840

1000

1040

2400

800

840

650; 750;
850; 950

5,0

1000

1040

3200

800

840

5,0; 10,0

1000

1040

4000

1200

1240

1000

10,0

Пример условного обозначения металлической тары типа 5 с L = 1600 мм, B = 800 мм, H = 1050 мм, массой брутто 3,2 т:

Тара 5 - 160 - 80 - 105 - 3,2М ГОСТ 14861-91

10. Основные параметры и размеры тары типа 6, исполнений 1, 2 должны соответствовать указанным на черт. 8 и в табл. 9.

___________

* Размер в свету может быть на длинной или короткой стороне.

Черт. 8

Таблица 9

Размеры в миллиметрах

L

B

L1

B1

H

l

b

h

h1

Масса
брутто, т,
не более

не более

не менее

1200

800

1240

840

950; 1050;
1150

760

600

110

От 120
до 160

0,5; 1,0; 2,0

1600

1000

1640

1040

1200

800

Пример условного обозначения металлической тары типа 6, исполнения 1 с L = 1600 мм, В = 1000 мм, H = 950 мм, массой брутто 0,5 т:

Тара 6 - 1 - 160 - 100 - 95 - 0,5М ГОСТ 14861-91

То же, для комбинированной тары:

Тара 6 - 1 - 160 - 100 - 95 - 0,5К ГОСТ 14861-91

11. По заказу потребителя тара типа 1, исполнений 1 - 4 и типа 2 может изготавливаться высотой 1250, 1400, 1600 мм.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственного машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.02.91 № 107

3. Стандарт соответствует СТ СЭВ 227-87 и СТ СЭВ 317-76 в части размеров в плане

4. ВЗАМЕН ГОСТ 14861-86

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ. Май 2004 г.
