РУКОВОДЯЩИЙ ДОКУМЕНТ

Фланцы переходные аппаратов стальные приварные в стык под прокладку восьмиугольного сечения.
Конструкция и размеры

РД 24.202.02-90

ВНИИнефтемаш

1990

РУКОВОДЯЩИЙ ДОКУМЕНТ

Фланцы переходные аппаратов стальные приварные в стык под прокладку восьмиугольного сечения.
Конструкция и размеры

РД 24.202.02-90

Дата введения 01.01.91

1. Настоящий руководящий документ распространяется на фланцы стальные приварные в стык переходные под прокладку восьмиугольного сечения для сосудов и аппаратов диаметром от 300 до 1400 мм с условным давлением от 6,3 до 16,0 МПа (от 63 до 160 кгс/см2), применяемые в нефтехимической, нефтеперерабатывающей и других отраслях промышленности.

Пределы применения фланцев в зависимости от материала и температуры должны соответствовать табл. 2 ГОСТ 28759.1-90 ¸ ГОСТ 28759.8-90.

Расчет фланцевых соединений выполнен по РД 26-15-88 при расчетной температуре 100 °С, с учетом прибавки на коррозию для углеродистых низколегированных сталей с = 2 мм, без учета внешнего изгибающего момента.

2. Руководящий документ устанавливает конструкции фланцев следующих исполнений:

1 - монометаллические (черт. 1, 3);

2 - с наплавленной коррозионностойкой сталью (черт. 2, 4).

3. Конструкция и размеры фланцев должны соответствовать черт. 1, 2 и таблице - на условное давление 6,3 МПа (63 кгс/см2) и черт. 3, 4 и таблице - на условное давление 8,0-16,0 МПа (80-160 кгс/см2).

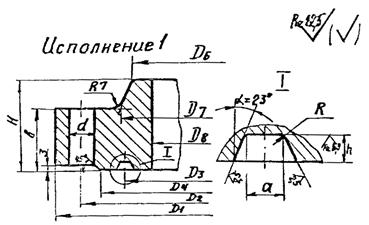

Черт. 1

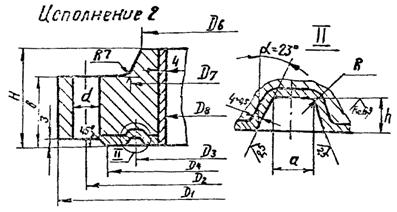

Черт. 2

Для фланцев Ру 6,3 МПа (63 кгс/см2)

При наличии требований по МКК толщина наплавленного слоя 6 мм.

Черт. 3

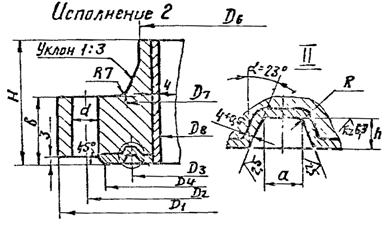

Черт. 4

Для фланцев Ру 8,0¸16,0 МПа (60¸160 кгс/см2)

При наличии требований по МКК толщина наплавленного слоя 6 мм.


Таблица

Размеры 6 мм

D8

D*

D1

D2

D3

D4

D6

D7

b

H

h

a

R

d

Шпильки

Давление условное

Применяемость

Диаметр резьбы

Количество

МПа

кгс/см2

300

400

590

530

430

490

328

396

50

155

8

7

1,6

33

М30

20

6,3

63

300

400

620

555

475

516

330

400

75

195

8

7

33

М30

24

8,0

80

400

500

695

635

560

590

432

500

60

170

8

7

33

M30

24

6,3

63

735

670

575

631

436

520

80

220

10

9

28

8,0

80

500

600

820

750

685

710

538

610

80

195

8

9

33

М30

28

6,3

63

700

980

905

775

859

542

650

130

305

12

10

40

М36

32

8,0

80

600

800

1055

985

890

935

644

750

120

280

12

9

40

М36

36

6,3

63

1095

1020

875

974

648

770

140

340

13

12

2,4

8,0

80

1140

1055

1003

658

796

150

375

46

М42

32

10,0

100

1290

1170

910

1094

688

880

200

520

19

23

70

М64

24

16,0

160

800

900

1180

1110

1025

1060

852

922

145

250

12

9

1,6

40

М36

40

6,3

63

800

1000

1300

1220

1070

1165

852

960

150

315

13

12

2,4

46

М42

40

6,3

63

1348

1255

1090

1203

860

1000

155

385

16

16

8,0

80

1390

1295

1237

874

1030

170

430

52

М48

36

10,0

100

1550

1435

1120

1345

914

1124

240

595

22

26

74

М68

32

16,0

160

1000

1200

1520

1440

1280

1385

1060

1170

185

325

15

13

46

М42

48

6,3

63

1590

1495

1290

1437

1074

1230

185

445

17

20

52

М48

44

8,0

80

1645

1535

1469

1090

1260

200

490

60

М56

40

10,0

100

1840

1695

1350

1603

1140

1376

270

675

25

31

86

М80

32

16,0

160

1100

1300

1655

1565

1365

1485

1164

1300

185

390

15

13

52

М48

48

6,3

63

1700

1605

1400

1547

1180

1350

185

470

19

23

8,0

80

1760

1650

1584

1190

1380

205

515

58

М52

44

10,0

100

1200

1400

1770

1675

1460

1610

1272

1410

185

390

16

16

6,3

63

1825

1720

1500

1658

1286

1450

205

495

20

24

48

8,0

80

1890

1775

1703

1304

1490

230

545

66

М60

44

10,0

100

1300

1500

1880

1785

1600

1720

1372

1530

185

425

16

19

58

М52

52

6,3

63

1950

1840

1610

1774

1392

1570

210

510

22

26

60

М56

48

8,0

80

2015

1895

1819

1412

1610

235

570

70

М64

44

10,0

100

1400

1600

1930

1900

1705

1835

1480

1640

190

430

16

19

58

М52

56

6,3

63

2060

1950

1710

1884

1498

1680

210

520

22

26

60

М56

52

8,0

80


Пример условного обозначения фланца исполнения 1 диаметром 1200 мм на условное давление 6,3 МПа (63 кгс/см2); из С9Г2С

Фланец ПБ-1-1200-63 - 09Г2С РД 24.202.02-90

4. Технические требования по ГОСТ 28759.5-90.

5. Масса фланцев указана в справочном приложении.

6. Прокладки по ГОСТ 26759.7-90 и ГОСТ 28759.8-90.

Приложение
Справочное

ТАБЛИЦА МАССЫ ФЛАНЦЕВ

D8/D

Теоретическая масса, кг

Давление условное

МПа

кгс/см2

300/400

95,0

6,3

63

300/400

151,0

8,0

80

400/500

143,0

6,3

63

224,9

8,0

80

500/600

245,8

6,3

63

600/700

631,4

8,0

80

600/800

632,6

6,3

63

834,8

8,0

80

1022,5

10,0

100

1881,3

16,0

160

800/900

701,5

6,3

63

800/1000

1050,4

6,3

63

1286,6

8,0

80

1615,0

10,0

100

3080,4

16,0

160

1000/1200

1575,2

6,3

63

2085,7

8,0

80

2546,8

10,0

100

5239,1

16,0

160

1100/1300

1942,2

6,3

63

2334,4

8,0

80

2926,4

10,0

100

1200/1400

2159,2

6,3

63

2869,6

8,0

80

3661,7

10,0

100

1300/1500

2453,6

6,3

63

3268,2

8,0

80

4154,0

10,0

100

1400/1600

2753,7

6,3

63

3600,2

8,0

80

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским и проектно-конструкторским институтом ВНИИнефтемаш.

ИСПОЛНИТЕЛИ:

Г.В. Мамонтов, канд. техн. наук; А.Г. Вихман, канд. техн. наук; С.И. Зусмановская, канд. техн. наук Б.С. Вольфсон, Т.В. Дашиева, Н.П. Анисова, С.Н. Черкасова, А.М. Бубакин, Т.В. Булчинская.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Указанием Министерства тяжелого машиностроения СССР от 20.09.90 № АВ-002-1-8993.

3. ВЗАМЕН ОСТ 26-02-1371-81.

4. ЗАРЕГИСТРИРОВАН НИИхиммашем.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 28759.1 ¸ ГОСТ 28759.8-90

1

РД 26-15-88

1

ГОСТ 28759.5-90

4

ГОСТ 28759.7-90 и ГОСТ 28759.8-90

6
