Hand-held rock drills. Drill rod shanks and chucks. Types and general dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

ПЕРФОРАТОРЫ ПЕРЕНОСНЫЕ.
ХВОСТОВИКИ БУРОВЫХ ШТАНГ
И ГНЕЗДА ДЛЯ НИХ.

ТИПЫ И РАЗМЕРЫ

ГОСТ 11446-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР
Москва

(Измененная редакция. Изм. № 1).

РАЗРАБОТАН Государственным институтом по проектированию и конструированию машин для горнорудной промышленности (ГИПРОРУДМАШ)

Директор Герасимов В.П.

Руководитель темы Борисенко А.Е.

Исполнители: Бердышева Г.М., Клоченко С.И.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)

И. о. директора Герасимов Н.Н.

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 11 декабря 1975 г. № 3864

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЕРФОРАТОРЫ ПЕРЕНОСНЫЕ. ХВОСТОВИКИ БУРОВЫХ
ШТАНГ И ГНЕЗДА ДЛЯ НИХ

Типы и размеры

Portable rock drills. Drill rod shanks and chucks.
Types and dimensions

ГОСТ
11446-75

Взамен
ГОСТ 11446-65

(Измененная редакция. Изм. № 1).

Постановлением Государственного комитета стандартов Совета Министров СССР от 11 декабря 1975 г. № 3864 срок действия установлен

с 01.01.77

до 01.01.82

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на хвостовики буровых штанг и гнезда для них в переносных перфораторах.

(Измененная редакция. Изм. № 1).

2. Хвостовики буровых штанг должны изготовляться типов:

1 - шестигранные с осевым отверстием;

2 - комбинированные (шестигранник, переходящий в цилиндр) с боковым отверстием.

3. Типы и основные размеры хвостовиков буровых штанг и гнезд для них в ручных перфораторах должны соответствовать указанным на черт. 1 - 4 и в табл. 1 и 2.

Тип 1

Хвостовик

Черт. 1

Гнездо

Черт. 2

(Измененная редакция. Изм. № 1).

Таблица 1

мм

S

L

±1

D

±1

d

+0,3

-0,6

l

мин.

Номин.

Пред. откл.

хвостовика

гнезда

19,2

-0,4

+0,25

108

33

8,0

50

22,4

+0,05

35

9,0

70

25,6

-0,6

+0,35

+0,05

159

38

9,5

Таблица 1. (Новая редакция. Изм. № 1).

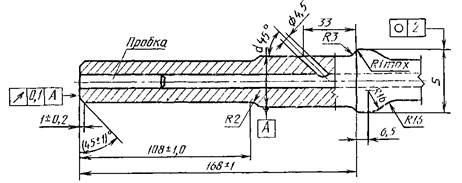

Тип 2

Хвостовик

Черт. 3

Гнездо

1 - муфта; 2 - уплотнение

Черт. 4

Черт. 3, 4. (Новая редакция. Изм. № 1).

Таблица 2

мм

S

D

±1

d

-0,065

-0,195

Номин.

Пред. откл.

хвостовика

гнезда

22,4

-0,4

+0,25

35

25

25,6

-0,6

+0,05

38

30

Таблица 2. (Новая редакция. Изм. № 1).
