Square-head collar set screws. Product grades a and b. Construction and dimensions

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С КВАДРАТНОЙ ГОЛОВКОЙ
И БУРТИКОМ
КЛАССОВ ТОЧНОСТИ А И В

Конструкция и размеры

Square-head collar set screws.
Product grades A a
nd B. Construction and dimensions

ГОСТ
1488-84

Дата введения 01.01.86

1. Настоящий стандарт распространяется на винты с номинальным диаметром резьбы от 5 до 20 мм.

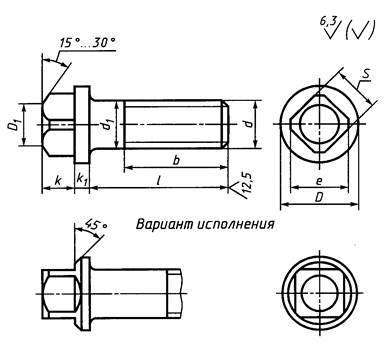

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

D1 = (0,90 ¸ 0,95)S

мм

Номинальный диаметр резьбы d

5

6

8

10

12

16

20

Диаметр стержня d

5

6

8

10

12

16

20

Размер под ключ S

5

7

8

10

12

17

22

Высота головки k

3,5

5,5

7,0

8,0

10,0

13,0

Диаметр описанной окружности е

6,5

9,0

10,0

13,0

16,0

22,0

28,0

Диаметр буртика D

7,5

11,0

14,0

16,0

20,0

25,0

30,0

Высота буртика k1

2

3

4

5

Длина резьбы b

16

18

22

26

30

38

46

Длина винта l

14

´

´

-

-

-

-

-

16

´

´

´

-

-

-

-

20

´

´

´

-

-

-

25

´

´

-

-

-.

30

´

´

-

-

35

Стандартные длины

-

-

40

´

-

45

-

50

-

´

55

-

-

-

60

-

-

-

65

-

-

-

-

70

-

-

-

-

75

-

-

-

-

-

80

-

-

-

-

-

90

-

-

-

-

-

100

-

-

-

-

-

-

110

-

-

-

-

-

-

Примечание. Знаком ´ отмечены винты с резьбой до головки.

Пример условного обозначения винта класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14Н, без покрытия:

Винт B.10-6g´25.14H ГОСТ 1488-84

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g´25.45H.40X.05 ГОСТ 1488-84

То же, из латуни ЛС 59-1, без покрытия:

Винт A.M10-6g´25.32 ГОСТ 1488-84

1, 2. (Измененная редакция, Изм. № 1).

3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Сбег и недорез резьбы - нормальные по ГОСТ 10549.

4. Радиус под головкой - по ГОСТ 24670.

5. Конец винта - плоский по ГОСТ 12414.

6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионностойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

(Измененная редакция, Изм. № 1).

9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.

10. Остальные технические требования - по ГОСТ 1759.0.

(Измененная редакция, Изм. № 1).

11. Теоретическая масса винтов указана в справочном приложении.

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса 1000 шт. стальных винтов, кг

Длина винта l, мм

Номинальный диаметр резьбы d, мм

5

6

8

10

12

16

20

14

3,400

6,310

-

-

-

-

-

16

3,640

6,670

11,00

-

-

-

-

20

4,268

7,390

12,30

21,00

-

-

-

25

5,039

8,529

13,90

23,50

-

-

-

30

5,810

9,639

16,10

26,00

40,60

-

-

35

6,580

10,750

18,08

29,63

44,93

-

-

40

7,351

11,360

20,06

32,71

49,37

100,5

-

45

8,122

12,970

22,02

35,79

53,81

108,9

-

50

-

14,080

23,99

38,87

58,25

116,8

200,4

55

-

-

-

41,96

62,69

124,7

214,1

60

-

-

-

45,04

67,13

132,6

226,4

65

-

-

-

-

71,56

144,4

238,8

70

-

-

-

-

76,01

148,4

251,1

75

-

-

-

-

-

156,2

263,4

80

-

-

-

-

-

164,1

275,7

90

-

-

-

-

-

179,9

300,4

100

-

-

-

-

-

-

325,1

110

-

-

-

-

-

-

349,7

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.

ПРИЛОЖЕНИЕ (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

ИСПОЛНИТЕЛИ

В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И. Денисова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 № 1590

3. ВЗАМЕН ГОСТ 1488-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

10

ГОСТ 1759.1-82

6, 8

ГОСТ 1759.2-82

7, 8

ГОСТ 1759.4-87

8

ГОСТ 10549-80

3

ГОСТ 12414-94

5

ГОСТ 24670-81

4

ГОСТ 24705-2004

3

ГОСТ 25556-82

8

5. издание с Изменением № 1, утвержденным в июле 1987 г. (ИУС 12-87)
