ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

БЛОКИ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.839.09-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч

ОСТ 108.839.09-82

ОТРАСЛЕВОЙ СТАНДАРТ

БЛОКИ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.839.09-82

Взамен
ОСТ 24.839.08-72

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на блоки с соплами, устанавливаемые на паропроводах тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

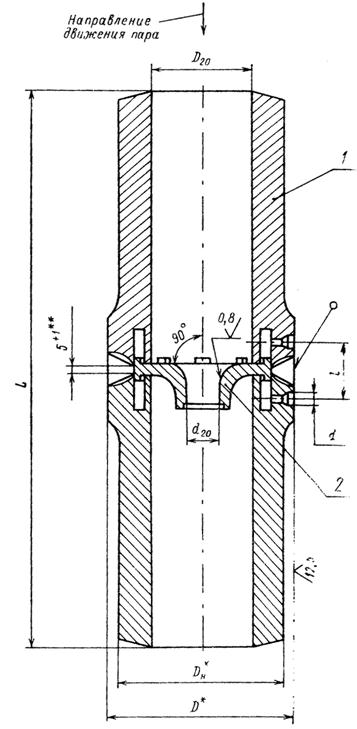

2. Конструкция и размеры блоков с соплами должны соответствовать указанным на чертеже и в табл. 1.

3. Наименование и обозначение деталей, входящих в блок с соплом, указаны в табл. 2. Блок комплектуется также четырьмя штуцерами, ввариваемыми в отверстия «d» на монтаже для отбора импульса давления. Штуцера изготавливаются по чертежам предприятия-изготовителя. Приварка импульсных трубок непосредственно к патрубкам (поз. 1) не допускается.

4. Наплавленный металл - по ОСТ 108.940.02.

5. Тип исполнения патрубков выбирается предприятием - изготовителем блоков с соплами.

6. При контроле размеров D20 и d20 использовать отраслевые стандарты на патрубки и чертежи на сопла.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Пример условного обозначения блока с соплом исполнения 02 с условным проходом Dу = 100 мм:

БЛОК С СОПЛОМ 100 02 ОСТ 108.839.09.

9. Пример маркировки: 02 ОСТ 108.839.09

*Размеры для справок

**Для исполнения 01 - 3+1

Таблица 1

Размеры, мм

Исполнение

Условный проход Dу

Dн

D*

D20

d20

l

L

Масса наплавленного металла, кг

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

01

65

76

106

62

По расчету

53

+2

-1

273

±5

0,2

5,35

02

100

133

168

111

55

603

0,7

26,5

03

125

159

195

133

703

0,9

43,5

04

150

194

232

162

823

1,3

74,6

05

175

219

256

183

903

1,6

103,0

06

225

273

315

229

1083

2,5

185,5

07

250

325

372

273

65

1283

3,6

308

* Размеры для справок.

Таблица 2

Обозначение блока с соплом

Патрубок (поз. 1) 2 шт.

Сопло (поз. 2) 1 шт.

Обозначение

01 ОСТ 108.839.09

01 ОСТ 108.462.21

01 ОСТ 108.839.10

02 ОСТ 108.839.09

02 ОСТ 108.462.21

02 ОСТ 108.839.10

03 ОСТ 108.839.09

03 ОСТ 108.462.21

03 ОСТ 108.839.10

04 ОСТ 108.839.09

04 ОСТ 108.462.21

04 ОСТ 108.839.10

05 ОСТ 108.839.09

05 ОСТ 108.462.21

05 ОСТ 108.839.10

06 ОСТ 108.839.09

06 ОСТ 108.462.21

06 ОСТ 108.839.10

07 ОСТ 108.839.09

07 ОСТ 108.462.21

07 ОСТ 108.839.10

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257346 от 09.09.82

4. ВЗАМЕН ОСТ 24.839.08-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.462.21-82

3

ОСТ 108.839.10-82

3

ОСТ 108.940.02-82

4

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
