ОТРАСЛЕВОЙ СТАНДАРТ
|
СОПЛА БЛОКОВ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.839.10-82 Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на сопла блоков, устанавливаемых на паропроводах тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.
2. Конструкция и размеры сопла должны соответствовать указанным на черт. 1, 2 и в таблице.
3. Материал - сталь марки 2Х12ВНМФ (ЭП428) по ТУ 14-1-643. Допускается изготовление сопел из стали марки 12Х1МФ по ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113 с наплавкой рабочей поверхности на толщину не менее 2 мм аустенитными электродами Э-10Х25Н13Г2 по ГОСТ 10052.
4. Размер d20, шероховатость рабочей поверхности и неперпендикулярность входного торца к оси сопла окончательно должны контролироваться в сборе блока с соплом.
5. Сопла изготавливаются по рабочим чертежам, разрабатываемым с учетом требований настоящего стандарта.
6. Допускается проточка и наплавка по технологическому процессу предприятия-изготовителя.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Пример условного обозначения сопла блока исполнения 04 с условным проходом Dу - 150 мм:
СОПЛО 150 04 ОСТ 108.839.10.
9. Пример маркировки: 04 ОСТ 108.839.10

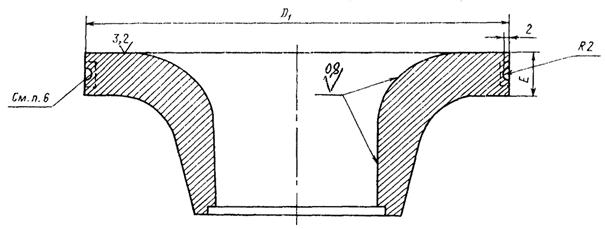

Черт. 1
Остальное - см. черт. 1
Черт. 2
Размеры, мм
|
Черт. |
Условный проход блока с соплом Dу |
D |
D1 |
d20 |
Е |
h |
Н (справочный) |
Масса, кг |
|||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||
|
01 |
65 |
78 |
±0,37 |
86 |
+0,1 |
По расчету |
5 |
±0,2 |
5,0 |
±0,2 |
15 |
0, |
|
|
02 |
100 |
131 |
±0,5 |
139 |
10 |
2,5 |
0, |
||||||
|
03 |
125 |
153 |
161 |
12 |
1,5 |
2, |
|||||||
|
04 |
150 |
- |
- |
194 |
15 |
- |
- |
- |
4, |
||||
|
05 |
175 |
215 |
16 |
5, |
|||||||||
|
06 |
225 |
265 |
22 |
11, |
|||||||||
|
07 |
250 |
313 |
26 |
20, |
|||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257367 от 09.09.82
4. ВЗАМЕН ОСТ 24.839.08-72
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
|
|
ТУ 14-1-643-73 |
|
|
ТУ 14-1-3987-85 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3
Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
