ГОСТ Р ИСО 20806-2007

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Вибрация

БАЛАНСИРОВКА НА МЕСТЕ РОТОРОВ БОЛЬШИХ И СРЕДНИХ РАЗМЕРОВ

Критерии и меры безопасности

Vibration. Balancing of medium and large rotors in situ. Criteria and safeguards

Дата введения - 2008-10-01

1 Область применения

Настоящий стандарт устанавливает руководство по применению методов балансировки роторов больших и средних размеров при их установке в собственных опорах на месте эксплуатации, включая определение условий испытаний, используемого оборудования, мер безопасности и способов представления результатов.

Настоящий стандарт может быть использован при заключении договоров на проведение балансировки.

Настоящий стандарт не устанавливает методы расчета корректирующих масс по результатам измерений вибрации.

Примечание - Несмотря на то, что настоящий стандарт распространяется только на роторы больших и средних размеров, основные принципы балансировки, установленные в нем, могут быть использованы также для балансировки роторов малых размеров при необходимости поддержания малого уровня вибрации и правильного распределения масс.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 1925:2001 Вибрация. Балансировка. Термины и определения

ИСО 1940-1:2003 Вибрация. Требования к качеству балансировки жестких роторов. Часть 1. Определение допустимого дисбаланса

ИСО 1940-2:1997 Вибрация. Требования к качеству балансировки жестких роторов. Часть 2. Погрешности определения дисбаланса

ИСО 2041:1990 Вибрация и удар. Термины и определения

ИСО 2954:1975 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений для оценки вибрационного состояния машин

ИСО 7919 (все части) Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на вращающихся валах

ИСО 10814:1996 Вибрация. Подверженность и чувствительность машин к дисбалансу

ИСО 10816 (все части) Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях

ИСО 10817-1:1998 Системы измерений вибрации вращающихся валов. Часть 1. Измерения относительной и абсолютной вибрации в радиальном направлении

3 Термины и определения

В настоящем стандарте применены термины по ИСО 1925 и ИСО 2041.

4 Балансировка на месте

4.1 Общие положения

При балансировке на месте корректирующие массы устанавливают на ротор в определенных доступных местах. В результате этой процедуры добиваются снижения колебаний вала или опоры до заданных пределов, чтобы обеспечить безаварийную работу машины в течение всего жизненного цикла.

Примечание - В некоторых случаях однократная балансировка машин, обладающих повышенной чувствительностью к дисбалансу, не может обеспечить низкое значение вибрации в течение всего срока эксплуатации. Это особенно справедливо, если машина работает на частоте, близкой к области острого резонансного пика (см. ИСО 10814), а также если дисбаланс машины зависит от ее нагрузки.

Как правило, при использовании штатного оборудования на месте эксплуатации машины имеется меньше возможностей для измерений и обработки данных, чем при балансировке на специальном балансировочном оборудовании. Поэтому необходимость проведения балансировки на месте может потребовать использования дополнительного оборудования. Пуск ротора с установленными корректирующими массами потенциально опасен для персонала, что требует принятия специальных мер.

4.2 Основания для проведения балансировки на месте

4.2.1 Хотя отдельный ротор может быть удовлетворительно уравновешен на низкоскоростном или высокоскоростном балансировочном станке, после его установки на машину в составе валопровода может потребоваться проведение дополнительной балансировки. Это обусловливается разными условиями вращения ротора в реальной машине и на балансировочном станке, в том числе:

- разными динамическими характеристиками опор ротора на машине и балансировочном станке;

- неточностью сборки при установке ротора на машину;

- наличием элементов, которые не могут быть уравновешены до их сборки;

- изменением дисбаланса ротора в реальных условиях работы машины.

4.2.2 Балансировка на месте может потребоваться для компенсации изменений состояния ротора в процессе его эксплуатации, таких как:

- износ;

- утрата некоторых частей конструкции, например противоэрозионных лопастных наплавок;

- изменение взаимного расположения или замена частей ротора в процессе ремонта;

- смещение элементов валопровода (муфт, дисков газовых турбин, короткозамыкающих колец асинхронных двигателей).

Примечание - Обычно лопатки ротора устанавливают после их совместной балансировки, однако при замене некоторого числа лопаток уравновешенность ротора может быть нарушена.

4.2.3 Дополнительная балансировка на месте может быть обусловлена также рядом технических или экономических причин, таких как:

- отсутствие балансировочного станка;

- экономическая невыгодность предварительной балансировки на балансировочном станке;

- экономическая невыгодность демонтажа машины и транспортировки ротора до балансировочного оборудования.

4.3 Цели балансировки на месте

Задачей балансировки является снижение вибрации до уровня, позволяющего осуществлять долговременную эксплуатацию машины. Для большинства машин предельные значения вибрации устанавливают либо на основе практики их эксплуатации, либо используя рекомендации стандартов ИСО 10816 и ИСО 7919 в отношении вибрации, соответственно, на невращающихся частях и навалах.

Если первоочередного внимания требует дисбаланс ротора, то его посредством балансировки необходимо уменьшить до допустимых пределов (см. ИСО 1940-1).

5 Критерии проведения балансировки на месте

Машины в нормальных рабочих условиях или при изменениях частоты вращения ротора (в результате проведения ремонтных или пусконаладочных работ) могут иметь недопустимо высокую вибрацию, превышающую пределы, установленные на основе опыта эксплуатации, условий договора или исходя из рекомендаций стандартов (например, серий ИСО 10816 и ИСО 7919). Во многих случаях снизить вибрацию до допустимого уровня позволяет балансировка на месте.

Перед проведением балансировки необходимо выяснить, имеется ли доступ к таким плоскостям коррекции, чтобы установленные в них массы могли существенно повлиять на вибрацию машины, поскольку вследствие ограниченности доступных плоскостей коррекции и точек измерений на машине в сборе процедура балансировки на месте может стать неэффективной. Рекомендуется изучить опыт предыдущих балансировок. Иногда требуется проведение модального анализа. Приступать к проведению балансировки на месте следует только при выполнении следующих условий:

- причины повышенной вибрации известны и нет другого эффективного способа их устранения;

- анализ показывает возможность безопасной и эффективной балансировки на месте;

- в нормальном заданном режиме работы машины вектор вибрации остается стабильным;

- существенной составляющей вибрации является вибрация оборотной частоты (поскольку только эту составляющую можно уменьшить в результате балансировки).

В особых случаях, когда оборотная составляющая вибрации изменяется в процессе нормальной работы машины (например, вследствие температурного прогиба ротора генератора), добавление корректирующих масс позволяет оптимизировать вибрационную характеристику машины в процессе ее эксплуатации. Иногда можно допустить повышенные значения вибрации в режиме максимальной частоты вращения без нагрузки, чтобы получить приемлемые значения под полной нагрузкой.

Примечание - Если работа машины характеризуется нелинейной зависимостью от дисбаланса, добавление корректирующих масс может повлиять на другие составляющие вибрации, включая ее гармоники и субгармоники.

Причиной появления вибрации оборотной частоты могут быть другие источники помимо дисбаланса (например, силы гидравлической или электрической природы). Вклад в эту составляющую вибрации могут дать и дефекты сборки, например несоосность валов или перекос подшипников. В этом случае, как правило, добиться существенного эффекта посредством балансировки невозможно, поскольку балансировка позволит снизить вибрацию для конкретной частоты вращения, при этом маскируя наличие других дефектов машины.

Изменения вектора вибрации должны быть достаточно стабильными и такими, чтобы амплитуда этих изменений была незначительна по сравнению с амплитудой самого вектора вибрации.

6 Меры безопасности

6.1 Общие положения

Балансировка на месте должна быть выполнена только квалифицированным персоналом, включая представителей исполнителя и заказчика, понимающих последствия установки на ротор пробных и корректирующих масс и имеющих опыт обслуживания машины, в состав которой входит уравновешиваемый ротор. Несоблюдение этого требования может привести к повышенному риску повреждения машины и получения травм обслуживающим персоналом.

6.2 Безопасность персонала, работающего вблизи вращающегося вала

Во время проведения балансировки на месте машина работает в специальном режиме, допускающем доступ к вращающимся частям для установки на них пробных и корректирующих масс. Поэтому данную процедуру необходимо выполнять в строгом соответствии с инструкцией по безопасности, где указаны меры, позволяющие приостановить работу машины в момент доступа к ней персонала, а также правила использования вспомогательного оборудования, исключающие его контакт с вращающимся валом.

6.3 Режим работы машины при балансировке

В процессе балансировки на месте машина подвергается многократным пускам и остановам, что может быть связано с нагрузками, нехарактерными для работы машины в нормальных условиях. Возможность работы машины в данном режиме требует проведения специального анализа (пример такого анализа для машин некоторых классов приведен в приложении А). Необходимо убедиться, что многократные пуски и остановы не приведут к ухудшению надежности и сокращению срока эксплуатации машины.

6.4 Установка корректирующих масс

При добавлении пробных и корректирующих масс необходимо убедиться в их надежном закреплении, позволяющем противостоять развиваемой центробежной силе. Корректирующие массы, будучи размещенными на роторе, не должны мешать нормальной работе машины (например, не задевать во время вращения статорные элементы машины при тепловом расширении ротора). Если порядок установки корректирующих масс указан в инструкции изготовителя, то данную установку следует осуществлять в соответствии с этой инструкцией.

Для крепления корректирующих масс часто используют болтовые соединения или сварку. Следует убедиться, что процессы сварки или нарезания отверстий под болты не приведут к ухудшению технического состояния элементов ротора, на которые эти корректирующие массы устанавливают, или к потере ими функциональных способностей (например, по отводу тепла). При оценке надежности крепления корректирующих масс следует также принимать во внимание условия среды (температуру, химический состав атмосферы), при которых будет работать ротор.

При установке корректирующих масс следует исходить из принципа, что их общая масса в каждой плоскости коррекции должна, по возможности, быть минимальной. Поэтому если в данной плоскости по итогам предыдущих балансировок уже были размещены корректирующие массы, то следует рассмотреть возможность их объединения с теми, что должны быть установлены в результате последней балансировки. Это не относится к массам, установка которых преследовала специальные цели (например, уравновесить конкретный диск или нейтрализовать эксцентриситет основания лопасти).

6.5 Меры безопасности для отдельных классов машин

Разнообразие конструкций машин не позволяет установить для них единые требования безопасности. Некоторые общие требования безопасности рассмотрены в 6.2 - 6.4. В приложении А дан пример определения требований безопасности для машин отдельных классов. Однако каждый конкретный случай балансировки для конкретной машины и конкретных условий ее применения требует индивидуального подхода к оценке мер безопасности.

7 Измерения

7.1 Средства измерений вибрации

Метод оценки вибрации по измерениям непосредственно на вращающихся валах должен соответствовать ИСО 7919-1, а средства измерений - удовлетворять требованиям ИСО 10817-1. Метод измерений с использованием датчиков, устанавливаемых на статорных частях, должен соответствовать требованиям ИСО 10816-1, а средства измерений - удовлетворять требованиям ИСО 2954. Диапазон частот измерительной системы должен быть достаточно широким, чтобы охватить все возможные частоты вращения, на которых машина должна быть уравновешена. Датчики вибрации устанавливают в точках, где эффект от внесения корректирующих масс может быть заметен.

Для вала с упругой опорой наилучший результат дают, как правило, измерения на невращающихся частях. В случае жесткой опоры более чувствительными являются датчики относительных перемещений вала. Если для измерений относительных колебаний вала используют бесконтактные вихретоковые датчики, то их выходной сигнал может быть искажен вследствие механических или электрических биений вала. Если эти помехи существенно влияют на считываемые показания, то для их устранения необходимо ввести соответствующие поправки. По возможности применяют измерения абсолютных колебаний вала, которые позволяют определить положение вала в каждый момент времени независимо от вибрации опор.

Стандарты серий ИСО 7919 и ИСО 10816 устанавливают рекомендуемые предельные значения вибрации в широком диапазоне частот для машин, работающих в стационарном режиме. Однако для проведения балансировки оборудование для измерений вибрации должно обладать дополнительными функциональными возможностями: выделять составляющую вибрации (амплитуду и фазу) на частоте вращения. Кроме того, в стандартах серий ИСО 7919 и ИСО 10816 предусмотрены измерения в радиальном направлении на всех подшипниках и в осевом направлении только на упорных подшипниках. Однако при необходимости проводят измерения в осевом направлении и на подшипниках других типов.

Обычно балансировку на месте проводят для снижения вибрации на рабочей частоте вращения и при прохождении ротора через резонанс в процессе разгона или выбега. Измерительная система должна обладать динамическим диапазоном, достаточным для измерения амплитуд и фаз на всех рассматриваемых частотах вращения.

Вибрацию измеряют в тех точках, где необходимо снизить ее значение. Однако вместе с этим вибрация может быть снижена и в других точках и направлениях. Поэтому рекомендуется устанавливать дополнительные датчики на сопряженные роторы и соседние подшипники. Если в целях контроля вибрационного состояния достаточно измерять вибрацию только в одном направлении, при балансировке на месте рекомендуется, по возможности, проводить измерения в двух ортогональных плоскостях.

Если для балансировки используют постоянно установленные датчики вибрации, то рекомендуется перед проведением балансировки проконтролировать их частотные и фазовые характеристики. Постоянно установленные датчики относительной вибрации вала обычно не калибруют, но проверяют биения вала и фазу сигнала. При проверке фазы обычно достаточно убедиться в том, что сигнал имеет правильную полярность. Для датчиков, устанавливаемых постоянно на невращающихся частях машины, рекомендуется, по возможности, проверить соответствие результатов с результатами, полученными при использовании переносных датчиков.

Примечание - В некоторых случаях полезным может оказаться построение графика орбиты вала, для чего используют пары датчиков в заданных плоскостях измерений по длине вала. Теоретически достаточно, чтобы в каждой такой паре оси чувствительности датчиков были не параллельны друг другу, однако на практике обычно применяют установку датчиков с ортогональным расположением осей чувствительности.

7.2 Погрешность измерений

Любым измерениям свойственна погрешность, представляющая собой разность между истинным и измеренным значениями. Погрешность измерений при балансировке является сочетанием систематических и случайных эффектов. Систематической погрешностью в оценке дисбаланса называют погрешность, для которой модуль и угол могут быть оценены посредством либо расчета, либо измерения. У случайной составляющей погрешности модуль и угол меняются непредсказуемым образом от пуска к пуску. Из числа случайных погрешностей выделяют погрешность с заданным абсолютным значением, но неизвестной фазой.

Примеры типичных погрешностей измерений при проведении балансировки и методы их оценки приведены в ИСО 1940-2. Источником некоторых погрешностей является балансировочное оборудование, но большая их часть характерна и для балансировки на месте.

Предельные значения погрешностей должны быть представлены в форме, соответствующей критерию приемки, согласованному между исполнителем и заказчиком (см. 4.3).

7.3 Опорный сигнал фазы

7.3.1 Общие положения

Метка, определяющая опорное значение фазы (например, шпоночная канавка или светоотражающая полоска), обычно находится на валу или детали, вращающейся синхронно с вращением вала. С помощью датчика, установленного на невращающейся части машины (например, подшипниковой опоре), определяют момент прохождения метки мимо датчика фазы. Это позволяет за один оборот вала получить один сигнал с датчика фазы, который может быть сопоставлен с фазой оборотной составляющей вибрации. Иногда фазовую метку сохраняют на валу постоянно. Тип используемой фазовой метки должен быть документирован. Желательно, чтобы она постоянно находилась в зоне видимости для облегчения точной установки корректирующих масс.

Кроме того, должно быть определено направление вращения вала, чтобы фазовые углы могли быть преобразованы в соответствующие углы размещения корректирующих масс. Если направление изменения фазового угла совпадает с направлением вращения вала, угол установки корректирующей массы отсчитывают от передней кромки метки в направлении вращения. Если направление изменения фазового угла противоположно направлению вращения вала, угол установки корректирующей массы отсчитывают от передней кромки метки против направления вращения.

Могут быть использованы и другие методы определения фазы, но в любом случае эти методы должны быть подробно описаны. Целесообразно убедиться, что угол размещения корректирующей массы соответствует фазе составляющей оборотной частоты.

7.3.2 Меры по обеспечению стабильности определения фазы

Положение фазовой метки на валу следует сохранять неизменным, чтобы иметь возможность сравнивать результаты предыдущих и последующих балансировок на месте (см. раздел 9). Импульсы, генерируемые при прохождении метки мимо датчика фазы, должны быть острыми, чтобы точность измерения фазы не зависела от уровня срабатывания в измерительной цепи (см. рисунки 1 и 2: для синусоидального сигнала датчика фазы - рисунок 1 - время срабатывания зависит от установленного уровня срабатывания, в то время как для импульса острой формы - рисунок 2 - такой зависимости нет). Срабатывание должно происходить по переднему фронту импульса (независимо от его полярности). Срабатывание по заднему фронту может вызвать значительные погрешности в определении фазы, поскольку положение заднего фронта помимо ширины фазовой метки зависит также и от способа формирования сигнала в измерительной цепи.

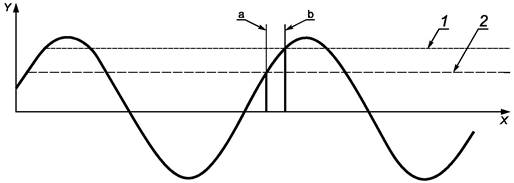

X - время; Y - сигнал датчика фазы; 1 - уровень срабатывания 1; 2 - уровень срабатывания 2;
а - момент срабатывания по уровню 2;
b - момент срабатывания по уровню 1

Рисунок 1 - «Плохой» сигнал датчика фазы

X - время; Y - сигнал датчика фазы; 1 - уровень срабатывания 1; 2 - уровень срабатывания 2;
а - один и тот же момент срабатывания по уровням 1 и 2

Рисунок 2 - «Хороший» сигнал датчика фазы

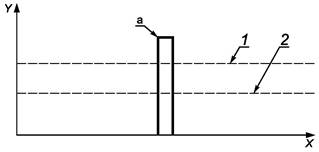

7.3.3 Использование пробных масс в качестве фазовых меток

Если процедура балансировки на месте предполагает совершение начального пуска с некоторой пробной массой и сравнение результатов этого пуска и всех последующих, то точное знание опорной фазы (см. 7.3.2) не является обязательным. В этом случае координаты всех корректирующих масс отсчитывают от положения пробной массы начального пуска, и систематические погрешности, вносимые измерительной системой, становятся несущественными.

Однако при этом необходимо, чтобы в процессе процедуры балансировки на месте были применены одно и то же или эквивалентное оборудование и одна и та же установка устройства срабатывания, и, кроме того, полученные в результате балансировки данные нельзя будет сопоставить с аналогичными данными предшествующих и последующих балансировок. Следует также иметь в виду, что использование пробной массы при начальном пуске часто приводит к повышению уровня вибрации. Это может оказаться неприемлемым, если вибрация перед началом балансировки уже была достаточно высока.

8 Рабочие режимы

Значения вибрации, измеряемые в процессе балансировочных пусков, должны быть получены при стационарных и неизменных режимах работы машины, поскольку изменение эксплуатационных характеристик (активной мощности, расхода жидкости, силы тока, давления и др.) способно повлиять на результаты измерений. Чтобы определить, насколько такое влияние существенно, рекомендуется перед балансировкой провести предварительные испытания. Например, пуск машины может сопровождаться нестационарным температурным режимом, и должно пройти определенное время, прежде чем будут достигнуты нормальные рабочие условия, позволяющие провести измерения вибрации.

Примечание 1 - Дополнительные испытания рекомендуется проводить в тех случаях, когда ожидается нелинейный отклик на внесенную корректирующую массу.

Примечание 2 - Если вибрацию измеряют при изменяющейся частоте вращения ротора, то на результат измерения может оказать влияние скорость изменения частоты вращения.

9 Представление результатов

9.1 Общие положения

Содержание отчета о балансировке зависит от конкретной машины. В таблице 1 приведено общее руководство по содержанию отчета для машин некоторых классов с указанием пунктов (подпунктов) настоящего раздела, где рассмотрены соответствующие вопросы. Примеры отчетов о балансировке вентиляторов и крупных турбогенераторных установок приведены, соответственно, в приложениях В и С.

Важность точного представления результатов балансировки обусловлена необходимостью хранения информации о корректирующих массах, добавленных на ротор. Это особенно существенно, когда роторы снимают с машины для проведения ремонтных работ, поскольку требуется отличать корректирующие массы, добавленные для компенсации дефектов валопровода, от добавленных при балансировке отдельных роторов.

Сохраненные данные о проведенной балансировке помогают также понять, какой динамический отклик можно ожидать на данной машине в ответ на установку корректирующих масс. Это упрощает дальнейшие процедуры балансировки и помогает идентифицировать места расположения дефектов при их появлении.

Данные о проведенной балансировке следует хранить даже для небольших и относительно дешевых машин, чтобы лучше понять общие проблемы, относящиеся к этим машинам, на данном производстве.

Таблица 1 - Представляемая информация в отчете о балансировке для машин разных классов

Класс машин

Мощность, МВт

Общая информация о машине

Дополнительная информация о машине

Оборудование

Представление результатов балансировки

Корректирующие массы

Табличное

Графическое

Вектор вибрации

Зависимость вибрации от частоты вращения

9.2.1

9.2.3

9.3

9.4.2

9.4.3

9.4.4.1

9.4.4.2

Вентиляторы парового котла

< 1

+

-

-

+

+

-

-

> 1

+

-

+

+

+

+

-

Питательные насосы

< 1

+

-

-

+

+

-

-

> 1

+

-

+

+

+

+

-

Электродвигатели

< 1

+

-

-

+

+

-

-

> 1

+

+

+

+

+

+

-

Газовые турбины

< 50

+

+

+

+

+

+

-

> 50

+

+

+

+

+

+

+

Паровые турбины

< 50

+

+

+

+

+

+

-

> 50

+

+

+

+

+

+

+

Электрогенераторы

< 10

+

+

+

+

+

+

-

> 10

+

+

+

+

+

+

+

Перед проведением балансировки на месте следует осознать необходимость добавления корректирующих масс. По возможности в отчете следует указывать причины появления дисбаланса и информацию, на основе которой были сделаны выводы об этих причинах.

9.2 Вводная часть отчета

9.2.1 Общие сведения о машине

Должны быть отражены все сведения об истории эксплуатации машины, которые в той или иной степени позволяют помочь при проведении балансировки. При этом особое внимание уделяют описанию режимов, в которых данная машина работала в последнее время, и проведенному техническому обслуживанию.

9.2.2 Цель балансировки

В отчете должна быть указана цель проводимой балансировки на месте. Обычно основанием для балансировки служит желание уменьшить вибрацию до допустимых значений, однако в отдельных случаях целью может служить уменьшение собственно дисбаланса.

9.2.3 Дополнительная информация о машине

В ряде случаев следует приводить схему машины с указанием всех роторов и положений опорных и упорных подшипников. На схеме должны быть показаны места установки датчиков вибрации, расположение и ориентация датчика фазы. На виде с торца вала должно быть указано направление его вращения.

Если конструкция машины имеет особенности, влияющие на ее уравновешенность, информация о них также должна быть приведена.

9.3 Средства измерений вибрации

Приводят сведения об оборудовании, используемом для измерений вибрации. При описании датчиков вибрации указывают их вид, модель, заводской номер, коэффициент преобразования, дату поверки, место установки и ориентацию оси чувствительности.

9.4 Результаты

9.4.1 Единицы измерений

Все значения величин должны быть представлены с указанием единиц измерений, например:

- размах перемещений:                                         мкм;

- среднеквадратичное значение скорости:         мм/с;

- корректирующая масса:                                     г (кг);

- радиус установки корректирующей массы:    мм (м).

9.4.2 Корректирующие массы

Приводят полное описание для каждой корректирующей массы, включая:

- положение вдоль оси вала;

- радиус установки;

- значение массы;

- угловое положение относительно опорного значения фазы.

Эти сведения могут быть приведены либо в графической, либо в табличной форме. Данные для окончательного распределения корректирующих масс приводят обязательно. Однако в случаях, когда процедура балансировки включала в себя несколько пробных пусков, по согласованию между заказчиком и исполнителем могут быть представлены данные для каждого пуска.

Указывают также положительное направление изменения угла установки корректирующих масс.

9.4.3 Представление данных в табличном виде

Результаты измерений вибрации для начального и заключительного пусков (а также, возможно, других пусков) представляют в табличной форме. Приводят результаты измерений вибрации в широкой полосе частот (среднеквадратичное значение), а также среднеквадратичного значения и фазы составляющей оборотной частоты для всех точек измерений, для нормальной частоты вращения и для всех других частот вращения, на которых были проведены измерения (обычно это частоты резонансов). Если в процессе балансировки было совершено несколько пробных пусков, по согласованию между заказчиком и исполнителем могут быть представлены результаты измерений вибрации вместе с описанием использованных пробных масс для каждого такого пуска.

Указывают также положительное направление изменения угла установки корректирующих масс.

9.4.4 Представление данных в графическом виде

9.4.4.1 Вектор вибрации

В дополнение к табличной форме представления данных для каждой точки измерений и для каждого пуска может быть приведен график в полярных координатах, показывающий изменение вектора вибрации. Если в процессе балансировки совершают несколько пусков, эти графики могут быть построены последовательно от пуска к пуску. Для машин с постоянной частотой вращения ротора график строят для вибрации при нормальной рабочей частоте вращения. Если помимо этого интерес представляют другие частоты вращения (например, частоты проходимых резонансов), графики строят также и для этих частот.

В некоторых случаях по согласованию между исполнителем и заказчиком приводят значения коэффициентов влияния.

9.4.4.2 Зависимость вибрации от частоты вращения

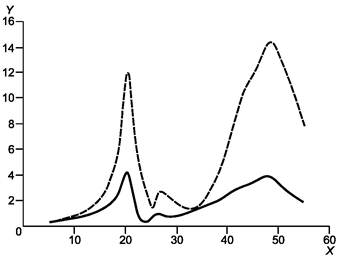

По возможности строят графики для вектора вибрации на оборотной частоте до и после проведения балансировки для разных точек измерений на разных рабочих режимах: при разгоне, работе под нагрузкой, работе в стационарном режиме, выбеге. Обычно дополнительно указывают также значение вибрации в широкой полосе частот, чтобы подтвердить, что снижение уровня составляющей на оборотной частоте достаточно для приведения широкополосной вибрации к допустимому уровню.

9.5 Текстовая информация

9.5.1 Общие положения

Описательная составляющая отчета должна быть минимальной, но достаточной для понимания приведенных в нем данных.

9.5.2 Анализ

Эту часть отчета приводят для объяснения последовательности шагов процедуры балансировки и выделения наиболее важных моментов, имевших место в ходе пробных пусков.

9.5.3 Заключение

В эту часть отчета включают наиболее существенные результаты проведенной балансировки и сравнивают полученные значения с критериями приемки.

9.5.4 Рекомендации

Приводят все рекомендации, которые могут быть следствием балансировки.

Приложение А
(обязательное)

Меры безопасности при проведении балансировки на месте для машин разных классов

Меры безопасности, которые следует принимать при проведении балансировки на месте, во многом зависят от конкретной машины, однако ряд требований безопасности имеет общий характер для машин широкого класса. Некоторые из таких требований для ряда классов машин приведены в таблице А.1.

Таблица А.1 - Меры безопасности для машин некоторых классов

Класс машин

Пример машины данного класса

Меры безопасности

Турбины

Паровая или газовая турбина

Перед остановкой турбины для добавления корректирующих масс или нанесения фазовой метки следует убедиться, что приняты меры по предотвращению изгиба вала. Обычно для этого валу позволяют некоторое время вращаться для постепенного выравнивания температуры.

Срок эксплуатации ротора может уменьшаться с увеличением числа пусков машины. Это необходимо учитывать при определении стратегии балансировки на месте

Электродвигатели

Двигатель для высокопроизводительного вентилятора

Некоторые электродвигатели имеют ограничение на допустимое число пусков в час.

Набор скорости электродвигателем от нулевого до максимального значения может быть неконтролируемым. Поэтому пробные массы следует выбирать таких размеров, чтобы они не могли вызвать повреждение машины даже в случае установки их в неправильном положении

Насосы

Питательный насос парового котла

Для безопасной работы некоторых насосов необходимо, чтобы они постоянно были заполнены жидкостью. Это требование следует соблюдать и при выполнении балансировки на месте

Крупные вентиляторы

Высокопроизводительный приточно-вытяжной вентилятор

Поток, создаваемый вентилятором в процессе балансировки, должен оставаться правильно распределенным. Например, если для проведения балансировки необходимо перекрыть заслонку вентилятора, то это может привести к срыву потока.

Жидкости, подаваемые вентилятором в процессе работы, могут быть горячими или содержать вредные вещества, поэтому следует исключить доступ персонала к вентилятору (например, для установки корректирующих масс) до тех пор, пока условия работы не станут безопасными

Электрогенераторы

Электрогенератор с водородным охлаждением и приводом от паровой или газовой турбины

Для генераторов справедливо все, указанное выше для турбин.

Для облегчения доступа к внутренним плоскостям коррекции может потребоваться замена водорода обычным воздухом. Однако для большинства генераторов существуют ограничения на продолжительность пуска и максимальную частоту вращения при работе в воздушной среде даже в отсутствие напряжения и нагрузки. Эти ограничения должны быть соблюдены в процессе балансировки.

Необходимо убедиться, что система гидроуплотнения обеспечит необходимое качество смазки уплотнения при работе в воздушной среде.

Для облегчения доступа к внутренним плоскостям коррекции может потребоваться демонтаж некоторых внутренних пластин охлаждения. При этом следует убедиться, что демонтаж не приведет к существенному снижению качества охлаждения генератора

Приложение В
(справочное)

Пример отчета о балансировке вентилятора парового котла мощностью менее 1 МВт

Отчет №

Дата:

Для передачи:

Подготовил:

Проверил:

Объект:

XXX Электростанция, блок 2

Вентилятор подачи первичного воздуха в котлоагрегат 2А РА

Балансировка на месте, 11 января 2002 г.

Заключение:

Проведенная балансировка вентилятора 2А РА позволила снизить уровень вибрации до уровня, соответствующего зоне В по ИСО 10816-3, группа 3 для машин на жестком основании

Копия:

Номер задания:

Число страниц: 4

Число таблиц: 1

Число рисунков: 2

Общие сведения о машине

На вентиляторе 2А РА имела место эрозия кромок лопаток, что привело к попаданию частиц износа внутрь вентилятора. Очистка вентилятора и восстановление формы кромок привели к появлению дисбаланса.

Цель балансировки

Уменьшить вибрацию на опорах вентилятора до значений, при которых возможна долговременная непрерывная работа машины.

Оборудование

Балансировка выполнена с применением портативного балансировочного комплекта с одним датчиком вибрации, поочередно устанавливаемым в разные положения на машине.

Датчики вибрации

Изготовитель

Модель

Заводской номер

Коэффициент преобразования

Дата поверки

Местоположение

Направление оси чувствительности

Датчики фазы

Изготовитель

Модель

Заводской номер

Местоположение

Ориентация

Прибор для балансировки

Изготовитель

Модель

Заводской номер

Дата поверки

Результаты измерений среднеквадратичных значений (с.к.з.) и фазы вибрации при балансировке вентилятора 2А РА

Дата

Время

Скорость, мин-1

Опора со стороны свободного конца

Опора со стороны привода

Корректирующая масса

Вертикальное направление

Горизонтальное направление

Вертикальное направление

Горизонтальное направление

Масса в центре, радиус 0,7 м

Широкополосная

Первая гармоника

Широкополосная

Первая гармоника

Широкополосная

Первая гармоника

Широкополосная

Первая гармоника

с.к.з., мм/с

с.к.з., мм/с

фаза

с.к.з., мм/с

с.к.з., мм/с

фаза

с.к.з., мм/с

с.к.з., мм/с

фаза

с.к.з., мм/с

с.к.з., мм/с

фаза

кг

угол

01.10.2002

20:05

600

13,5

13,3

8,9

8,7

264°

12,9

12,6

8,1

7,9

264°

-

-

01.10.2002

21:50

600

9,3

9,2

343°

7,2

7,0

236°

9,1

9,0

340°

6,3

6,1

235°

3

220°

01.10.2002

23:30

600

2,4

2,3

1,8

1,6

265°

1,7

1,6

11°

1,0

0,9

262°

5

180°

Датчик фазы имеет ту же ориентацию, что и датчик измерения вибрации в горизонтальном направлении.

 вертикальное направление;  горизонтальное направление; а направление вращения; b шкала измерения фазы

Максимальное среднеквадратичное значение вибрации по шкале - 15 мм/с.

Векторами показано последовательное изменение вибрации от начального до заключительного пусков.

Приложение С
(справочное)

Пример отчета о балансировке крупной турбогенераторной установки мощностью более 50 МВт

Отчет №

Дата:

Для передачи:

Подготовил:

Проверил:

Объект:

XXX Электростанция, блок 2

Турбогенератор

Балансировка на месте после приемки из ремонта, 11 января 2002 г.

Заключение:

Проведенная балансировка позволила снизить уровень вибрации на подшипниковых опорах роторов низкого давления до уровня, соответствующего зоне В по ИСО 10816-2

Копия:

Номер задания:

Число страниц: 6

Число таблиц: 1

Число рисунков: 3

Общие сведения о машине

Турбогенератор второго блока возвращен на электростанцию из капитального ремонта. Во время ремонта работали лопатки последних ступеней роторов. После этого проведена низкочастотная балансировка роторов. Тем не менее, на подшипниковых опорах роторов низкого давления наблюдалась повышенная вибрация. Такая ситуация характерна для машин данного класса и обычно связана с несоосностью крепления безопорного промежуточного вала, соединяющего два ротора низкого давления. Балансировка на месте проведена в целях компенсации ошибок монтажа.

Цель балансировки

Уменьшить вибрацию на опорах до значений, при которых возможна долговременная непрерывная работа машины на номинальной рабочей частоте вращения. При прохождении ротора через резонанс вибрация также должна оставаться в допустимых пределах.

Дополнительная информация о машине

Турбоагрегат мощностью 350 МВт и номинальной частотой вращения 3000 мин-1 состоит из турбины высокого давления (ВД), турбины промежуточного давления (ПД) и двух турбин низкого давления (НД), соединенных с генератором с водородным охлаждением и возбудителем. После возвращения из капитального ремонта была проконтролирована вибрация следующих подшипников:

Номер подшипника

Место на машине

4

Задний подшипник турбины ПД

5

Передний подшипник 1-й турбины НД

6

Задний подшипник 1-й турбины НД

7

Передний подшипник 2-й турбины НД

8

Задний подшипник 2-й турбины НД

9

Передний подшипник генератора

Оборудование

Снятие, анализ и запись сигнала вибрации проведены с помощью сборщика данных с переносным датчиком скорости. Это позволяло как проводить анализ вибрации в реальном масштабе времени (включая получение среднеквадратичного значения скорости в широкой полосе частот, а также среднеквадратичного значения и фазы вибрации на оборотной частоте), так и сохранять данные для последующей обработки.

Данные о фазе получены с помощью датчика фазы, постоянно установленного на возбудителе в горизонтальном направлении справа (со стороны ступени высокого давления). Направление вращения (с той же стороны) - против часовой стрелки.

Анализатор:   Модель:     Заводской номер:   Дата поверки:

Датчики вибрации

Канал

Изготовитель

Модель

Заводской номер

Коэффициент преобразования

Дата поверки

Местоположение

Направление оси чувствительности

1

4

Вертикальное

2

4

Горизонтальное

3

5

Вертикальное

4

5

Горизонтальное

5

6

Вертикальное

6

6

Горизонтальное

7

7

Вертикальное

8

7

Горизонтальное

9

8

Вертикальное

10

8

Горизонтальное

11

9

Вертикальное

12

9

Горизонтальное

Место установки датчика вибрации с осью чувствительности в горизонтальном направлении - справа (со стороны ступени высокого давления) вблизи горизонтального разъема; датчик фазы ориентирован в том же направлении. Место установки датчика вибрации с осью чувствительности в вертикальном направлении - верхняя часть крышки подшипника.

Датчики фазы

Изготовитель

Модель

Заводской номер

Местоположение

Ориентация

Около подшипника 4

Горизонтальная

Результаты1)

1) В данном приложении приведен только пример того, в каком виде могут быть представлены результаты балансировки. В реальном отчете должна быть представлена полная сводка результатов проведенной балансировки.

Корректирующие массы

Окончательные значения и положения корректирующих масс: 0,6 кг на радиусе 300 мм около подшипника 6 со стороны промежуточного вала и 2 кг на радиусе 300 мм около подшипника 7; оба под углом 00 относительно фазовой метки. Других корректирующих масс (результатов предыдущих балансировок) на роторе нет.

Представление данных в табличной форме

Дата

Время

Пуск

Частота вращения, мин-1

Вибрация на подшипнике 7

Вертикальная

Горизонтальная

Широкополосная

Первая гармоника

Широкополосная

Первая гармоника

с.к.з., мм/с

с.к.з., мм/с

фаза

с.к.з., мм/с

с.к.з., мм/с

фаза

01.10.2002

20:05

Начальный

3000

14,0

13,7

310°

01.10.2002

08:50

Заключительный

3000

3,7

3,3

302°

Изменение вектора вибрации

 вертикальное направление, подшипник 7; а направление вращения; b шкала измерения фазы

Максимальное среднеквадратичное значение вибрации по шкале - 15 мм/с.

Зависимость вибрации от частоты вращения

На графиках показано изменение вибрации (среднеквадратичного значения составляющей оборотной частоты и ее фазы) в вертикальном направлении на подшипнике 7 в процессе выбега машины1).

1) В некоторых случаях может потребоваться показать, как изменяется вибрация в течение полного цикла нагрузки, включая разгон, работу под нормальной нагрузкой на номинальной частоте вращения и выбег.

X - частота, Гц; Y - среднеквадратичное значение, мм/с;  до балансировки;  после балансировки

X - частота, Гц; Y - фаза;  до балансировки;  после балансировки

Анализ

Основная проблема для данной машины заключалась в высокой вибрации в процессе выбега в областях частот 1200 мин-1 (20 Гц) и 2880 мин-1 (48 Гц). После проведенной балансировки на месте удалось уменьшить вибрацию как на указанных частотах, так и на номинальной частоте вращения ротора 3000 мин-1 (50 Гц).

Приложение D
(справочное)

Сведения о соответствии национальных стандартов Российской Федерации
ссылочным международным стандартам

Таблица D.1

Обозначение и наименование международного
стандарта

Степень соответствия

Обозначение и наименование национального стандарта

ИСО 1925:2001

«Вибрация. Балансировка. Термины и определения»

NEQ

ГОСТ 19534-74

«Балансировка вращающихся тел. Термины»

ИСО 1940-1:2003

«Вибрация. Требования к качеству балансировки жестких роторов. Часть 1. Определение допустимого дисбаланса»

IDT

ГОСТ ИСО 1940-1-2007

«Вибрация. Требования к качеству балансировки жестких роторов. Часть 1. Определение допустимого дисбаланса»

ИСО 1940-2:1997

«Вибрация. Требования к качеству балансировки жестких роторов. Часть 2. Погрешности определения дисбаланса»

IDT

ГОСТ ИСО 1940-2-99

«Вибрация. Требования к качеству балансировки жестких роторов. Часть 2. Учет погрешностей оценки остаточного дисбаланса»

ИСО 2041:1990

«Вибрация и удар. Термины и определения»

NEQ

ГОСТ 24346-80

«Вибрация. Термины и определения»

ИСО 2954:1975

«Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений для оценки вибрационного состояния машин»

IDT

ГОСТ ИСО 2954-97

«Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений»

ИСО 7919-1:1996

«Вибрация машин без возвратно-поступательного движения. Измерения на вращающихся валах и критерии оценки состояния. Часть 1. Общее руководство»

IDT

ГОСТ ИСО 7919-1-2002

«Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся валах. Общие требования»

ИСО 7919-2:2001

«Вибрация. Оценка состояния машин по измерениям вибрации на вращающихся валах. Часть 2. Крупные стационарные паровые турбины и генераторы мощностью свыше 50 МВт и номинальной скоростью 1500, 1800, 3000 и 3600 мин-1»

NEQ

ГОСТ 27165-97

«Агрегаты паротурбинные стационарные. Нормы вибрации валопроводов и общие требования к проведению измерений»

ИСО 7919-3:1996

«Вибрация машин без возвратно-поступательного движения. Измерения на вращающихся валах и критерии оценки состояния. Часть 3. Промышленные машинные комплексы»

IDT

ГОСТ ИСО 7919-3-2002

«Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Промышленные машинные комплексы»

ИСО 7919-4:1996

«Вибрация машин без возвратно-поступательного движения. Измерения на вращающихся валах и критерии оценки состояния. Часть 4. Газотурбинные агрегаты»

IDT

ГОСТ ИСО 7919-4-2002

«Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Газотурбинные агрегаты»

ИСО 7919-5:2005

«Вибрация машин без возвратно-поступательного движения. Измерения на вращающихся валах и критерии оценки состояния. Часть 5. Агрегаты гидроэлектростанций и насосных станций»

-

*

ИСО 10814:1996

«Вибрация. Подверженность и чувствительность машин к дисбалансу»

MOD

ГОСТ 31186-2002 (ИСО 10814:1996)

«Вибрация. Подверженность и чувствительность машин к дисбалансу»

ИСО 10816-1:1995

«Вибрация. Оценка состояния машин по измерениям вибрации на невращающихся частях. Часть 1. Общее руководство»

IDT

ГОСТ ИСО 10816-1-97

«Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования»

ИСО 10816-2:2001

«Вибрация. Оценка состояния машин по измерениям вибрации на невращающихся частях. Часть 2. Крупные стационарные паровые турбины и генераторы мощностью свыше 50 МВт и номинальной скоростью 1500, 1800, 3000 и 3600 мин-1»

NEQ

ГОСТ 25364-97

«Агрегаты паротурбинные стационарные. Нормы вибрации опор валопроводов и общие требования к проведению измерений»

ИСО 10816-3:1998

«Вибрация. Оценка состояния машин по измерениям вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин-1 на месте эксплуатации»

IDT

ГОСТ ИСО 10816-3-2002

«Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин-1»

ИСО 10816-4:1998

«Вибрация. Оценка состояния машин по измерениям вибрации на невращающихся частях. Часть 4. Газотурбинные установки за исключением установок с приводом от авиационных турбин»

IDT

ГОСТ ИСО 10816-4-2002

«Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки»

ИСО 10816-5:2000

«Вибрация. Оценка состояния машин по результатам измерений вибрации на невращающихся частях. Часть 5. Агрегаты на гидроэлектростанциях и насосных станциях»

-

*

ИСО 10816-6:1995

«Вибрация. Оценка состояния машин по результатам измерений вибрации на невращающихся частях. Часть 6. Машины возвратно-поступательного действия номинальной мощностью свыше 100 кВт»

-

*

ИСО 10817-1:1998

«Системы измерений вибрации вращающихся валов. Часть 1. Измерения относительной и абсолютной вибрации в радиальном направлении»

IDT

ГОСТ ИСО 10817-1-2002

«Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации»

* Соответствующий национальный стандарт Российской Федерации отсутствует. До его принятия рекомендуется использовать перевод данного международного стандарта на русский язык.

Библиография

[1]

ИСО 11342:1998

Вибрация. Методы и критерии балансировки гибких роторов

(ISO 11342:1998)

(Mechanical vibration - Methods and criteria for the mechanical balancing of flexible rotors)

[2]

ИСО 19499:2007

Вибрация. Балансировка и стандарты по балансировке. Вводное руководство

(ISO 19499:2007)

(Mechanical vibration - Balancing and balancing standards - Introduction)



Ключевые слова: балансировка на месте, критерии, меры безопасности, представление результатов
