МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 20865-81

Adjusting fixturing hexahedral supports with threaded holes. Design and dimensions

Взамен

ГОСТ 20865-75

Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена

01.07.82

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166

1. Настоящий стандарт распространяется на шестигранные крепежные установочные стойки с резьбовыми отверстиями, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

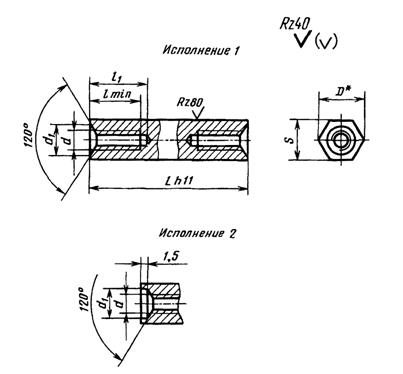

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1, 2.

* Размер для справок.

Таблица 1

мм

Номинальный диаметр резьбы, d

2

2,5

3

4

5

6

8

10

Шаг резьбы, Р

0,40

0,45

0,50

0,70

0,80

1,00

1,25

1,50

Размер под ключ, S

Номинальный

4,0

5,0

5,5

7,0

8,0

10,0

13,0

17,0

Пред. откл.

-0,08

-0,10

-0,12

D, не менее

4,4

5,5

6,0

7,7

8,8

11,0

14,3

18,9

d1

2,2

2,7

3,2

4,3

5,3

6,4

8,4

10,5

l

4,0

5,0

6,0

7,0

8,0

9,0

12,0

15,0

l1

6,0

7,0

9,0

10,0

12,0

13,0

16,0

20,0

Таблица 2

L, мм

Масса 1000 шт., кг, стальных стоек и применяемость при номинальном диаметре резьбы d, мм

2

2,5

3

4

5

6

8

10

6

0,35



0,86



0,93



1,40

















7

0,43



1,00



1,08



1,65

















8

0,50



1,10



1,21



1,87

















9

0,58



1,22



1,26



2,12

















10

0,75



1,31



1,50



2,34

















11

0,83



1,45



1,66



2,55

















12

0,91



1,58



1,81



2,81

















13

0,98



1,71



1,96



3,04

















14

1,06



1,84



2,11



3,28

















15

1,14



1,93



2,26



3,51

















16

1,31



2,10



2,41



3274

















17

1,41



2,24



2,56



3,98

















18

1,51



2,38



2,71



4,21

















19

1,61



2,69



2,86



4,45

















20

1,71



2,86



3,01



4,68

















22

1,91



3,20



3,64



5,15

















24

2,10



3,54



4,04



5,62

















26

2,31



3,89



4,47



6,08

















28

2,51



4,22



4,88



6,55

















30

2,71



4,56



5,29



7,01



8,75













32





4,90



5,70



8,28



9,62













34





5,24



6,11



8,95



10,49













36





5,58



6,53



9,61



11,36













38





5,92



6,94



10,28



12,23













40





6,26



7,35



10,94



13,10



18,80









42









7,76



11,60



13,96



20,04









45









8,38



12,61



15,27



22,20









48









8,99



13,61



16,59



23,76









50









9,41



14,27



17,45



25,00









53









10,02



14,68



18,76



27,76









55









10,44



15,94



19,62



29,00









58









11,05



16,94



20,94



31,16









60









11,47



17,60



21,80



32,40









65









12,42



19,27



23,97



35,80









70













20,93



26,15



39,20



61,50



101,50

75













22,60



28,32



42,60



67,25



111,50

80













24,26



30,50



46,00



73,00



121,50

85













25,93



32,67



49,40



78,75



131,50

90













27,59



34,85



52,80



84,50



141,50

95













29,26



38,02



56,20



90,25



151,50

100













30,92



39,20



59,60



96,00



161,50

110













34,25



43,55



66,40



107,50



181,50

120

















47,90



73,20



119,00



201,50

130

















52,25



80,00



130,50



220,50

140





















86,80



142,00



250,50

150

























153,50



260,50

Примечания:

1. Стойки, для которых значение массы расположено над ломаной линией, следует изготавливать со сквозным отверстием (L = l1).

2. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением массы.

3. Для определения массы стоек из других материалов значения масс, указанные в таблице, следует умножать на коэффициент: 0,356 - для алюминиевого сплава, 1,08 - для латуни.

Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d = 3 мм, длиной L = 20 мм, класса прочности 5.6, с покрытием 02 толщиной 6 мкм:

Стойка М3×20-56.026 ГОСТ 20865-81

То же, нормальной степени точности:

Стойка НМ3×20-56.026 ГОСТ 20865-81

То же, исполнения 2 нормальной степени точности:

Стойка 2Н М3×20-56.026 ГОСТ 20865-81

То же, повышенной степени точности:

Стойка 2М3×20-56.026 ГОСТ 20865-81

Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.

3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 3.

Таблица 3

Марка материала

Применяемость

Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87

Покрытие

Обозначение материала и покрытия

Вид

Шаг резьбы Р, мм

Обозначение

по ГОСТ 9.306-85

условное

Сталь 35

Сталь 45

ГОСТ 1050-88



5.6

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

56.013

0,5-0,75

Ц6-9.хр

56.016

0,8 и более

Ц9.хр

56.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

56.023

0,5-0,75

Кд6-9.хр

56.026

0,8 и более

Кд9-хр

56.029

Сталь 35

Сталь 45

ГОСТ 1050-88

5.6

Кадмиевое с оксидированием и фосфатированием

До 0,45

Кд3-6.

Хим. Окс. фос.

02.05

56.023.05

0,5-0,75

Кд6-9.

Хим. Окс. фос.

56.026.05

0,8 и более

Кд9.

Хим. Окс. фос.

56.029.05

Сталь А12

ГОСТ 1414-75

Сталь 10, 20 ГОСТ 1050-88

5.8

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

58.013

0,5-0,75

Ц6-9.хр

58.016

0,8 и более

Ц9.хр

58.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

58.023

0,5-0,75

Кд6-9.хр

58.026

0,8 и более

Кд9.хр

58.029

Кадмиевое с оксидированием и фосфатированием

До 0,45

Кд3-6

Хим. Окс. фос.

02.05

58.023.05

0,5-0,75

Кд6-9.

Хим. Окс. фос.

58.026.05

0,8 и более

Кд9

Хим. Окс. фос.

58.029.05

Латунь ЛС59-1, Л63 ГОСТ 15527-2004

32

Пассивное

0,4 и более

Хим. Пас

11

32.11

Сплав Д1, Д16 ГОСТ 4784-97

35

Окисное

0,4 и более

Ан. Окс.

05

35.05

(Измененная редакция, Изм. № 1).

4. Технические требования - по ГОСТ 20868-81.
