МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ КОЛПАЧКОВЫЕ КЛАССА ТОЧНОСТИ А

ГОСТ
11860-85

Взамен
ГОСТ 11860-73

Конструкция и размеры

Blind nuts, product grade A. Construction and dimensions

Постановлением Государственного комитета СССР по стандартам от 26 ноября 1985 г. № 3711 дата введения установлена

01.01.87

Издание 2006 г. с Изменением № 1, утвержденным в июле 1992 г. (ИУС 9-92).

1. Настоящий стандарт распространяется на колпачковые гайки класса точности А с диаметром резьбы от 3 до 24 мм.

Требования настоящего стандарта являются обязательными.

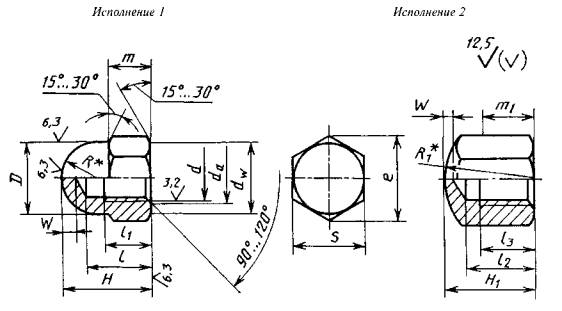

2. Конструкция и размеры гаек исполнения 1 должны соответствовать указанным на чертеже и в табл. 1, гаек исполнения 2 - указанным на чертеже и в табл. 2.

* Размер для справок.

m1 - минимальная высота «под ключ».

Таблица 1

мм

Номинальный диаметр резьбы d

3

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

Шаг резьбы

крупный

0,5

0,7

0,8

1

1,25

1,5

1,75

2,5

2,5

3

мелкий

-

-

-

-

1

1,25

1,5

2

Размер «под ключ» S

5,5

7

8

10

13

16

18

21

24

27

30

34

36

Диаметр описанной окружности e, не менее

6,0

7,7

8,8

11,1

14,4

17,8

20,0

23,4

26,7

30,1

33,5

37,7

40,0

Н, пред. откл. по h14

7,5

8,0

10,0

12,0

15,0

18,0

22,0

25,0

28,0

32,0

34,0

39,0

42,0

m, пред. откл. пo h14

2,4

3,2

4,0

5,0

6,5

8,0

10,0

11,0

13,0

15,0

16,0

18,0

19,0

D1, пред. откл. по h14

5,0

6,5

7,5

9,5

12,5

15,0

17,0

20,0

23,0

26,0

28,0

33,0

34,0

da

не более

3,45

4,60

5,75

6,75

8,75

10,80

13,00

15,10

17,30

19,40

21,60

23,80

25,90

не менее

3

4

5

6

8

10

12

14

16

18

20

22

24

R

2,5

3,2

3,7

4,7

6,2

7,5

8,5

10,0

11,5

13,0

14,0

16,5

17,0

l, пред. откл. по js15

5,0

5,5

7,5

8,0

11

13

16

18

21

25

26

29

31

l1, не менее

2

3

3,8

4

6

7

9

11

13

14

16

18

19

dw, не менее

5,0

5,8

6,8

8,3

11,3

14,3

16,2

19,2

22,2

25,3

28,2

31,4

33,2

w, не менее

2,0

3,0

4,0

5,0

6,0

Таблица 2

мм

Номинальный диаметр резьбы d

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

Шаг резьбы

крупный

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

мелкий

-

-

-

1

1,25

1,5

2

Размер «под ключ» S, пред. откл. по h13

7

8

10

13

16

18

21

24

27

30

34

36

Диаметр описанной окружности e, не менее

7,7

8,8

11,1

14,4

17,8

20,0

23,4

26,7

30,1

33,5

37,7

40,0

H1 пред. откл. по h14

5,5

7

9

12

14

16

18

20

22

25

28

30

m1, не менее

2,75

3,5

4,5

6

7

8

9

10

11

12,5

14

15

da

не более

4,60

5,75

6,75

8,75

10,80

13,00

15,10

17,30

19,40

21,60

23,80

25,90

не менее

4

5

6

8

10

12

14

16

18

20

22

24

R1

8

10

12

15

20

25

28

30

32

35

35

40

l2, не более

4,4

5,2

7

9,5

11

13,5

15

17

19

21

22

24

l3, не менее

3

3,8

4

6

7

9

11

13

14

16

18

19

dw, не менее

6,3

7,2

9,0

11,7

14,6

16,6

19,6

22,5

25,3

28,2

31,7

33,6

w, не менее

1

1,5

2

2,5

3

Примечания к табл. 1 и 2:

1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Для изделий, спроектированных до 01.01.93, допускается применять гайки М10, M12, M14 и М22 исполнений 1 и 2 с размерами, указанными в приложении 2.

Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка М12 - 6H.5 ГОСТ 11860-85

То же исполнения 2, с мелким шагом резьбы с полем допуска 6Н, класса прочности 6, с цинковым покрытием толщиной 6 мкм, хроматированным, с размером «под ключ» S = 16 мм:

Гайка 2М12×1,25 - 6H.6.016(s16) ГОСТ 11860-85

1, 2. (Измененная редакция, Изм. № 1).

3. Резьба - по ГОСТ 24705-2004.

4. Недорез резьбы - короткий по ГОСТ 10549-80.

Допускается выполнение проточки - нормальная по ГОСТ 10549-80 для гаек с d 10 мм на длине l - l1.

5. Неуказанные допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

6. Дефекты поверхности и методы контроля - по ГОСТ 1759.3-83.

7. Допускается на радиусной поверхности прямая площадка диаметром не более 0,3D.

8. Конфигурация дна отверстия не регламентируется.

9. Технические требования - по ГОСТ 1759.0-87 для гаек класса точности А.

10. Теоретическая масса гаек исполнения 1 указана в приложении.

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг, исполнения

1

2

3

0,92

-

4

1,60

1,30

5

2,43

2,16

6

4,93

4,40

8

10,00

9,67

10

17,46

16,91

12

26,06

22,04

14

40,40

34,74

16

57,80

48,78

18

83,68

67,48

20

102,13

94,87

22

167,00

137,10

24

192,60

174,40

ПРИЛОЖЕНИЕ 1

Справочное

Таблица 3

Масса стальных гаек с крупным шагом резьбы

Для определения массы алюминиевых и латунных гаек значения массы, указанные в таблице, следует умножить на коэффициенты:

0,356 - для алюминиевого сплава;

1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция. Изм. № 1).

ПРИЛОЖЕНИЕ 2

Справочное

Таблица 4

мм

Номинальный диаметр резьбы d

10

12

14

22

Размер «под ключ»

17

19

22

32

Диаметр описанной окружности e, не менее

18,9

21,1

24,5

35,7

lw, не менее

15,3

17,2

20,2

29,5

D, пред. откл. по h14

16

18

21

30

R

8,0

9,0

10,5

15,0

Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия:

Гайка М10 - 6Н.6 ГОСТ 11860-85.

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 1).
