ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШТИФТЫ КОНИЧЕСКИЕ РАЗВОДНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 19119-80
(СТ СЭВ 1488-78)

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШТИФТЫ КОНИЧЕСКИЕ РАЗВОДНЫЕ

Технические условия

Тареr ахially splitted pins.
Technical conditions

ГОСТ
19119-80

(СТ СЭВ 1488-78)

Взамен
ГОСТ 19119-73

Дата введения 01.01.81

Постановлением Госстандарта СССР № 1176 от 28.06.91 снято ограничение срока действия

Настоящий стандарт распространяется на конические разводные штифты общемашиностроительного применения диаметром от 5 до 16 мм.

Стандарт полностью соответствует стандарту СТ СЭВ 1488-78.

1. ОСНОВНЫЕ РАЗМЕРЫ

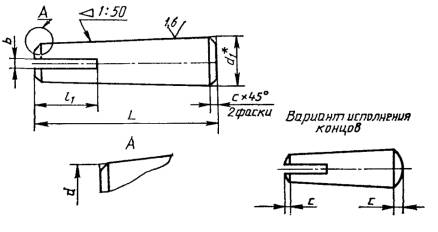

1.1. Размеры штифтов должны соответствовать указанным на чертеже и в таблице.

* Размер для справок

Примечание. Вариант исполнения концов штифтов выбирается изготовителем.

d, мм

L, мм

l1, мм

b, мм

c, мм

5

40 - 90

12

1,0

0,8

6

50 - 100

15

1,0

8

60 - 140

20

1,6

1,2

10

70 - 160

25

1,6

12

80 - 200

30

2,0

16

100 - 250

40

2,0

Длина штифтов L должна выбираться из следующего ряда: 40, 45, 50, 55, 60, 70, 80, 90, 100, 120, 140, 160, 200, 250 мм.

Пример условного обозначения штифта диаметром d = 10 мм, длиной L = 80 мм, без покрытия:

Штифт 10 ´ 80 ГОСТ 19119-80

То же, с химическим окисным покрытием, пропитанным маслом:

Штифт 10 ´ 80 Хим.Окс.прм ГОСТ 19119-80

1.2. Теоретическая масса штифтов указана в приложении 1.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Штифты должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Предельные отклонения диаметра штифтов d - h10, длины L - j815, длины прорези l1 - h14, ширины прорези b - H14.

2.3. Смещение прорези b относительно оси штифта - IТ14. За номинальный размер при определении предельного отклонения следует принимать параметр b.

2.4. Предельные отклонения конусности штифтов . Допускается до 1 января 1984 г. изготавливать штифты с предельными отклонениями конусности .

2.5. Неуказанные предельные отклонения размеров: до 0,3 - плюс 0,1 мм, свыше 0,3 до 1 - плюс 0,15 мм, свыше 1 мм - j8 15.

2.6. Материал - сталь марки 45 по ГОСТ 1050-88.

2.7. Штифты должны применяться без покрытия или с покрытием Хим. Окс. прм по ГОСТ 9.306-85. Технические требования к покрытию - по ГОСТ 9.301-86.

2.8. На поверхности штифта не допускаются трещины, риски, выводящие размеры изделий за предельные отклонения, заусенцы на прорези, коррозия.

2.9. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготавливать штифты конические разводные с допусками по приложению 2.

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки - по ГОСТ 17769-83 для изделий повышенной и нормальной точности.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Внешний вид штифтов проверяют осмотром без применения увеличительных приборов.

Допускается в спорных случаях использовать лупу с 2,5 - 3-кратным увеличением.

Допускается проверка трещин специальными методами.

4.2. Конусность конических штифтов контролируется универсальными методами и средствами.

4.3. Контроль качества покрытия - по ГОСТ 9302-88.

4.4. Шероховатость рабочей поверхности штифтов проверяется путем сравнения с эталонными образцами по ГОСТ 9378-75 или приборам.

5. УПАКОВКА И МАРКИРОВКА

Упаковка штифтов и маркировка тары - по ГОСТ 18160-72.

ПРИЛОЖЕНИЕ 1
Справочное

Масса стальных штифтов

Длина штифта L, мм

Теоретическая масса 1000 шт. штифтов, кг » при номинальном диаметре d, мм

5

6

8

10

12

16

40

6,72

-

-

-

-

-

45

7,76

-

-

-

-

-

50

8,84

8,51

-

-

-

-

55

10,40

9,35

-

-

-

-

60

11,13

15,20

25,5

-

-

-

70

14,00

19,20

31,6

49,0

-

-

80

15,20

21,90

36,3

54,0

73,0

-

90

16,90

25,55

42,1

62,4

84,0

-

100

-

29,20

47,9

70,9

95,0

170

120

-

-

57,5

85,1

114,0

204

140

-

-

67,1

99,3

133,0

238

160

-

-

-

129,2

171,0

293

200

-

-

-

-

228,0

386

250

-

-

-

-

-

515

ПРИЛОЖЕНИЕ 2
Справочное

Допуски для штифтов по системам ЕСДП и ОСТ

Поля допусков

по ЕСДП

по системе ОСТ

h 10

C3 a

h 14

B7

H 14

A7

js 15

CM8
