Скачать ГОСТ 22765-89 Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения электрических параметров

Дата актуализации: 01.01.2021

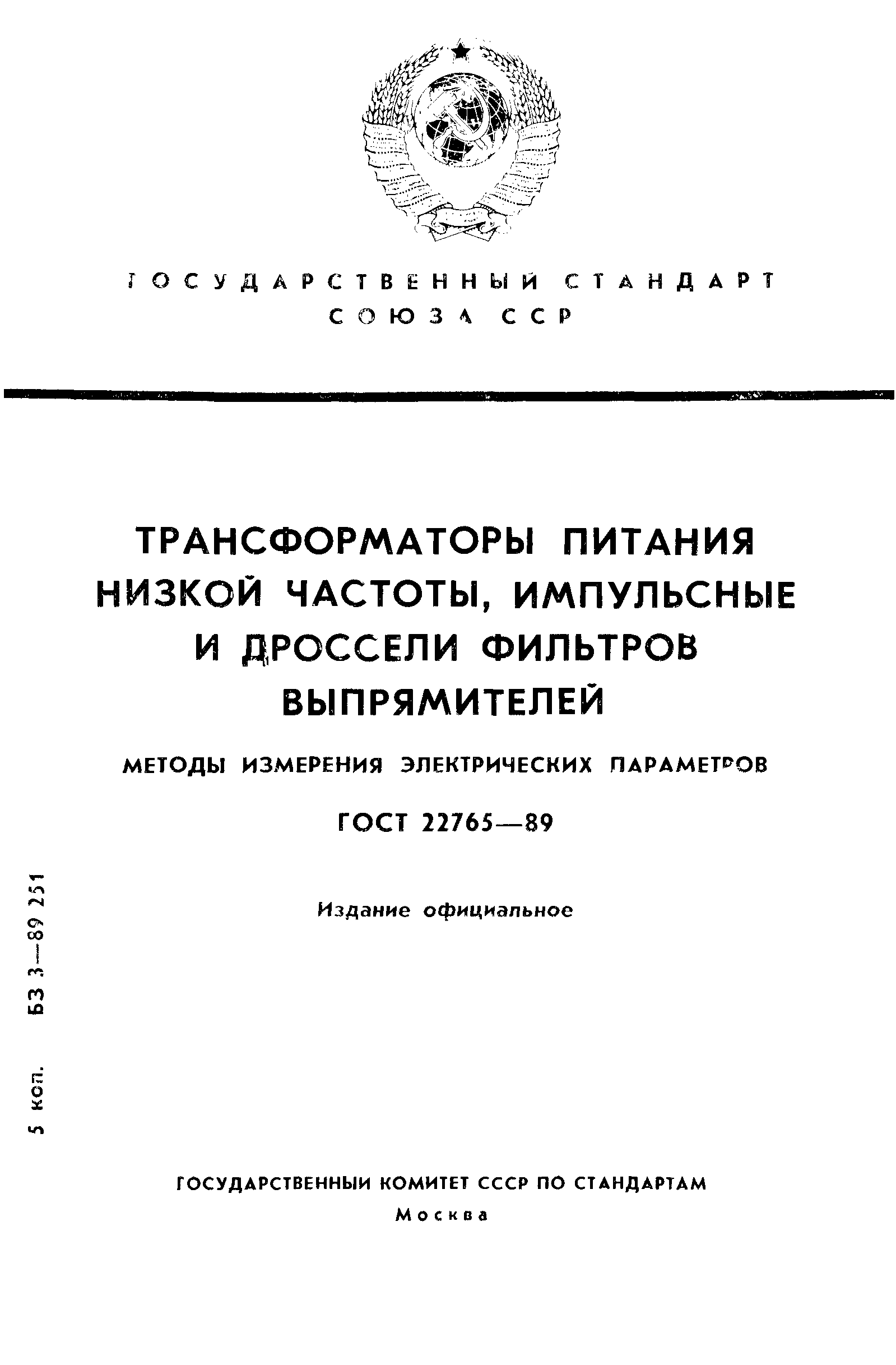

ГОСТ 22765-89

Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения электрических параметров

Обозначение: ГОСТ 22765-89
Обозначение англ: GOST 22765-89
Статус:взамен
Название рус.:Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения электрических параметров
Название англ.:Low - frequency, pulse transformers and rectifier filter chokes. Methods of measuring electric parameters
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2021
Дата введения:01.07.1990

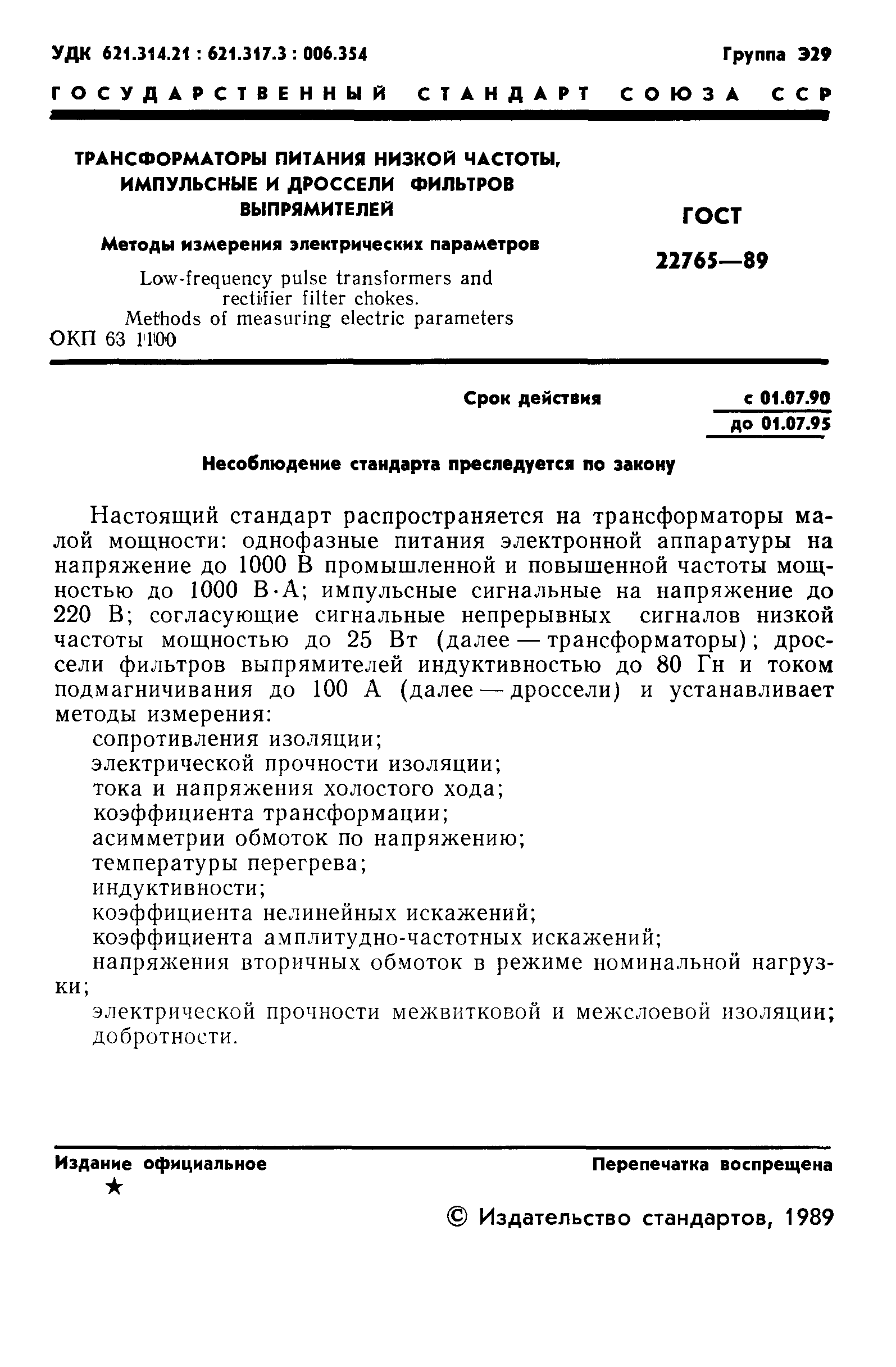

Область применения:Стандарт распространяется на трансформаторы малой мощности: однофазные питания электронной аппаратуры на напряжение до 1000 В промышленной и повышенной частоты мощностью до 1000 В.А; импульсные сигнальные на напряжение до 220 В; согласующие сигнальные непрерывных сигналов низкой частоты мощностью до 25 Вт; дроссели фильтров выпрямителей индуктивностью до 80 Гн и током подмагничивания до 100 А и устанавливает методы измерения.

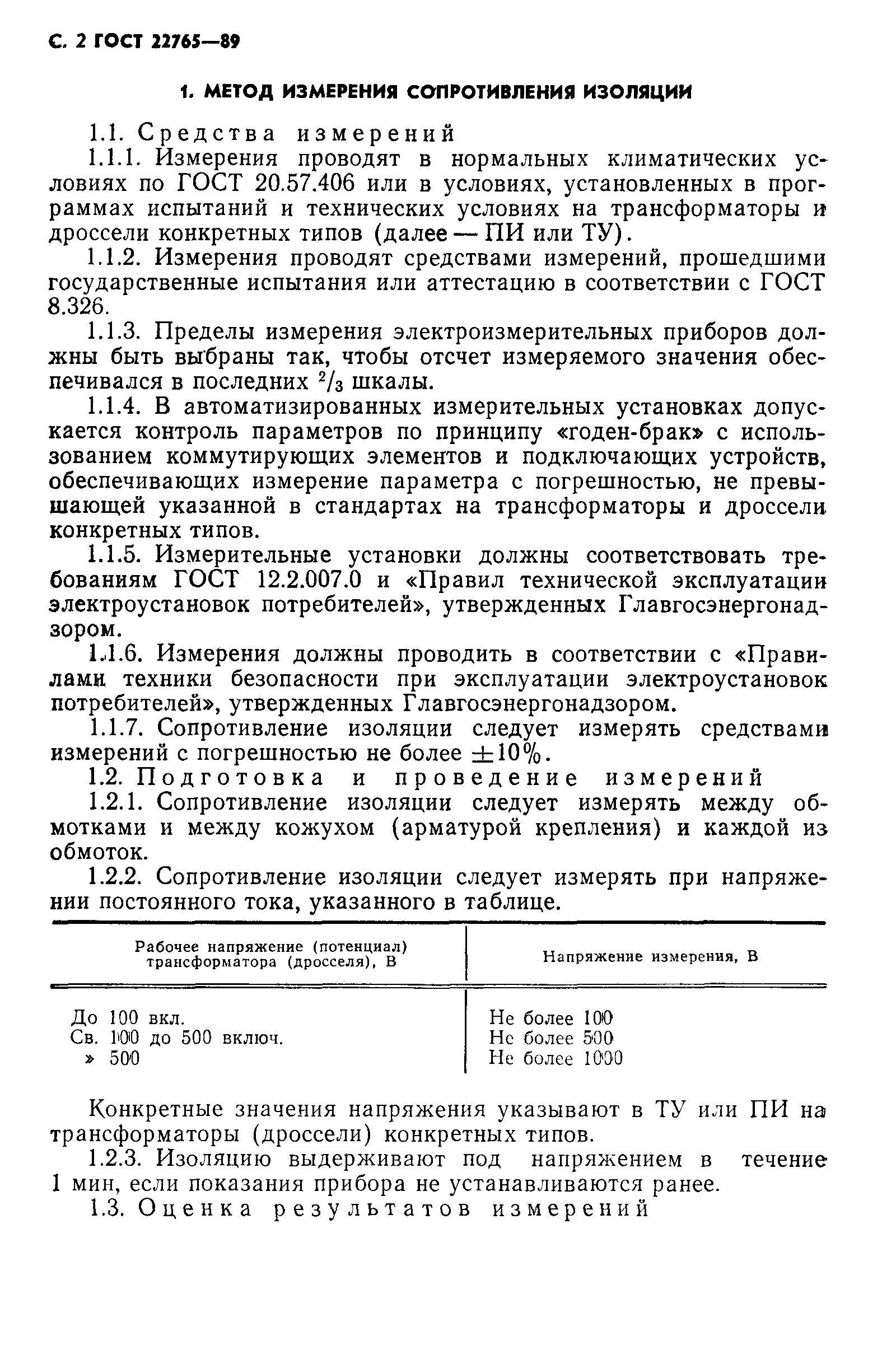

Оглавление:1 Метод измерения сопротивления изоляции

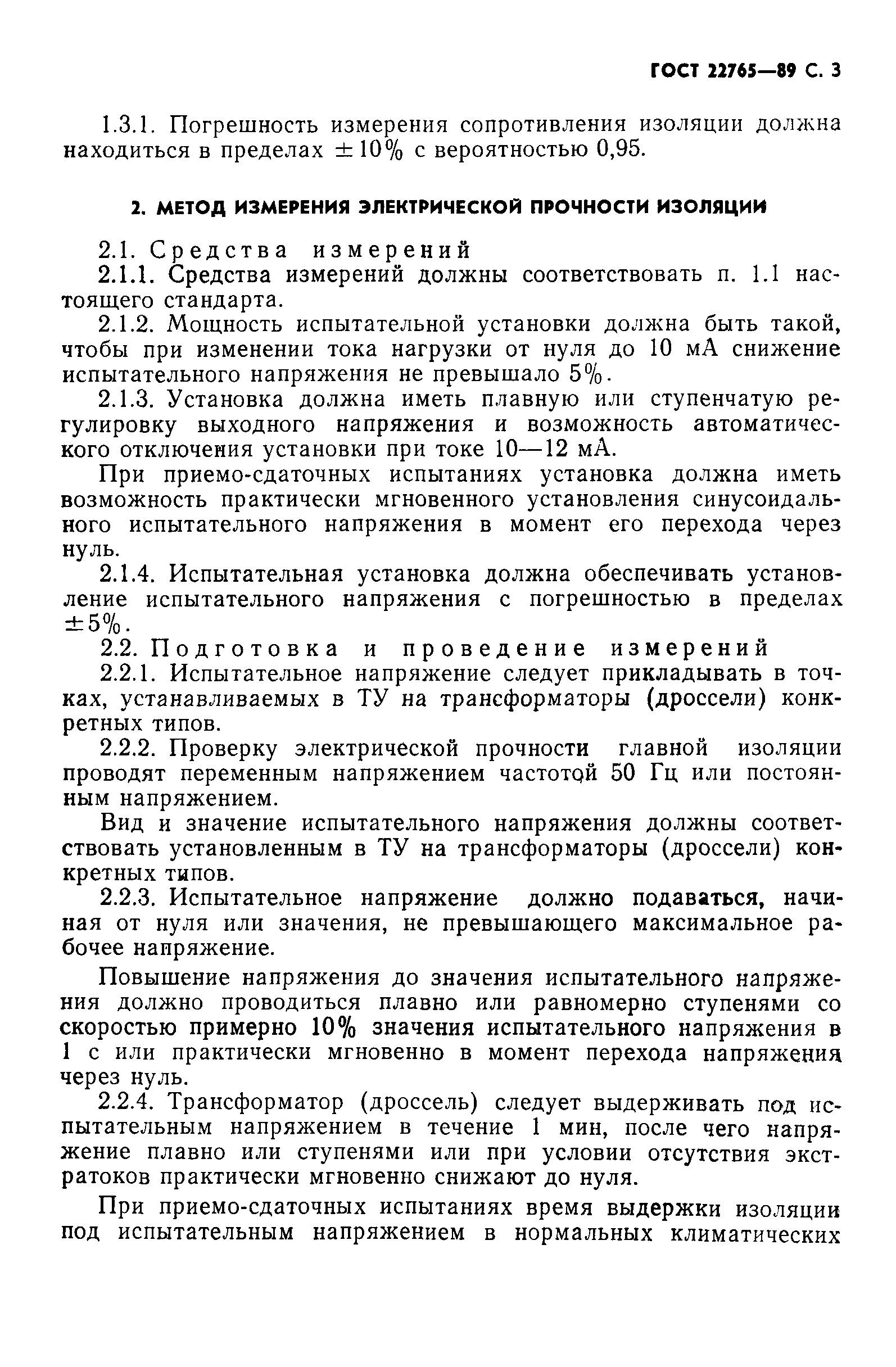

2 Метод измерения электрической прочности изоляции

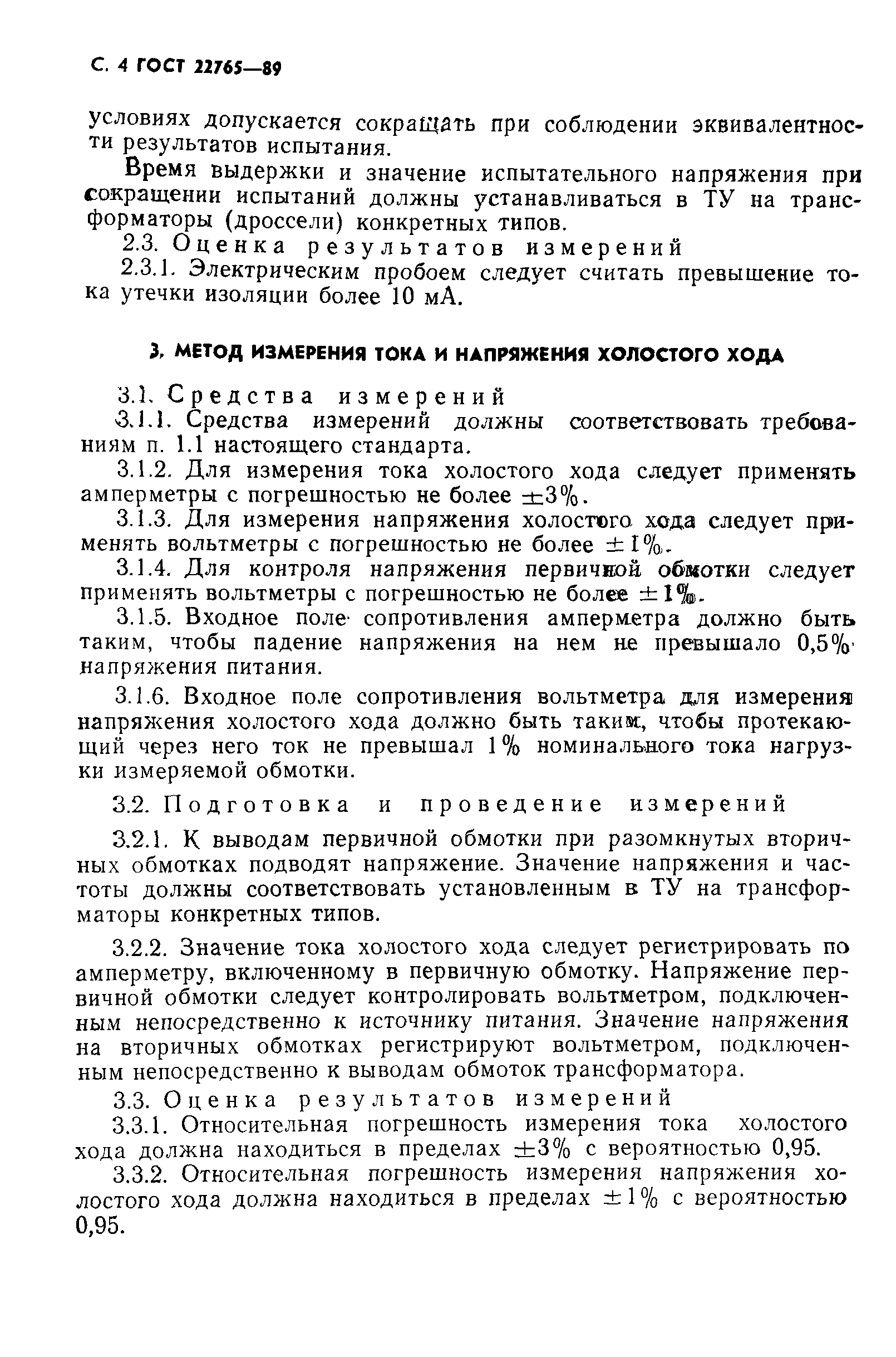

3 Метод измерения тока и напряжения холостого хода

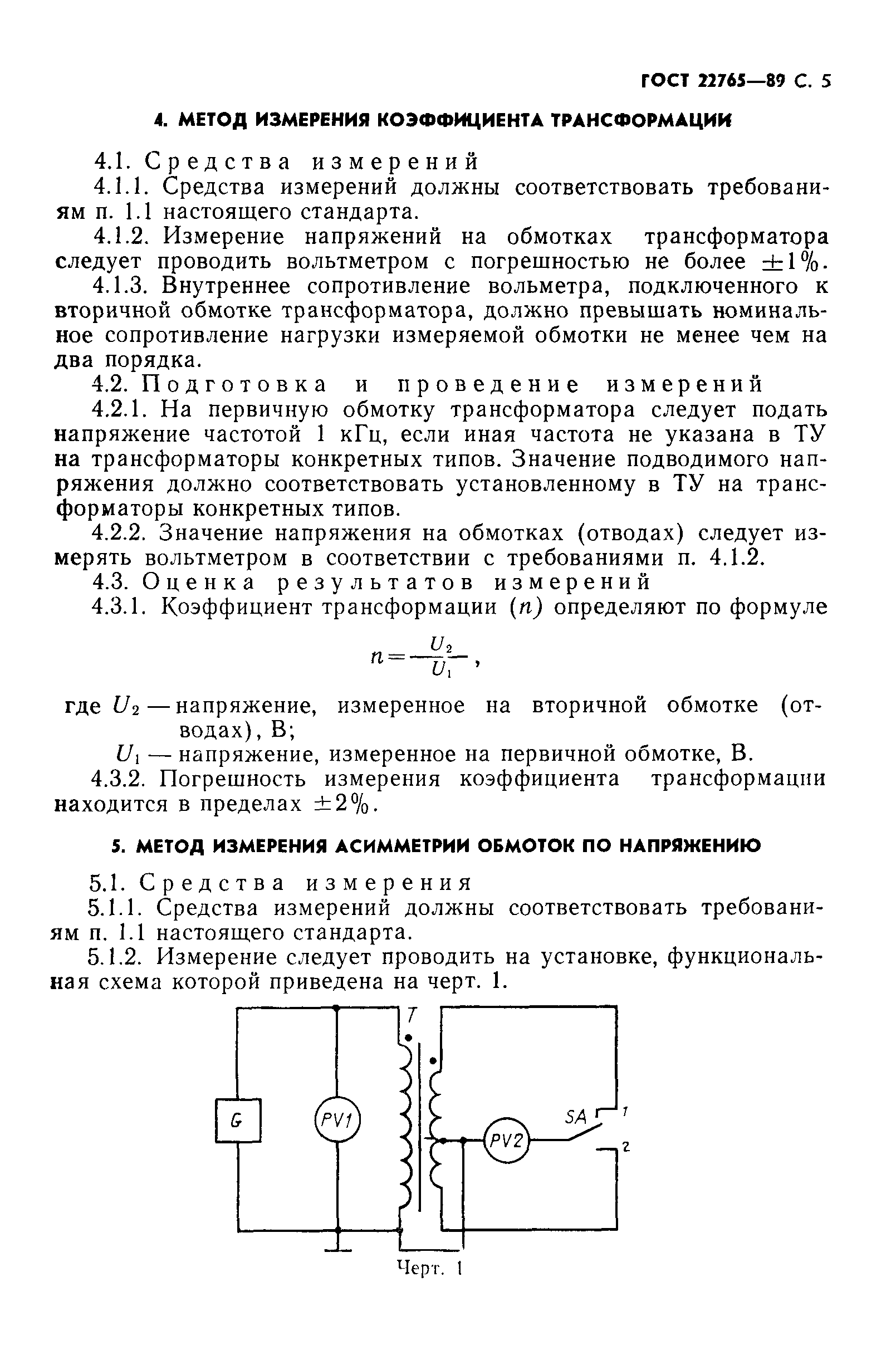

4 Метод измерения коэффициента трансформации
5 Метод измерения ассиметрии обмоток по напряжению

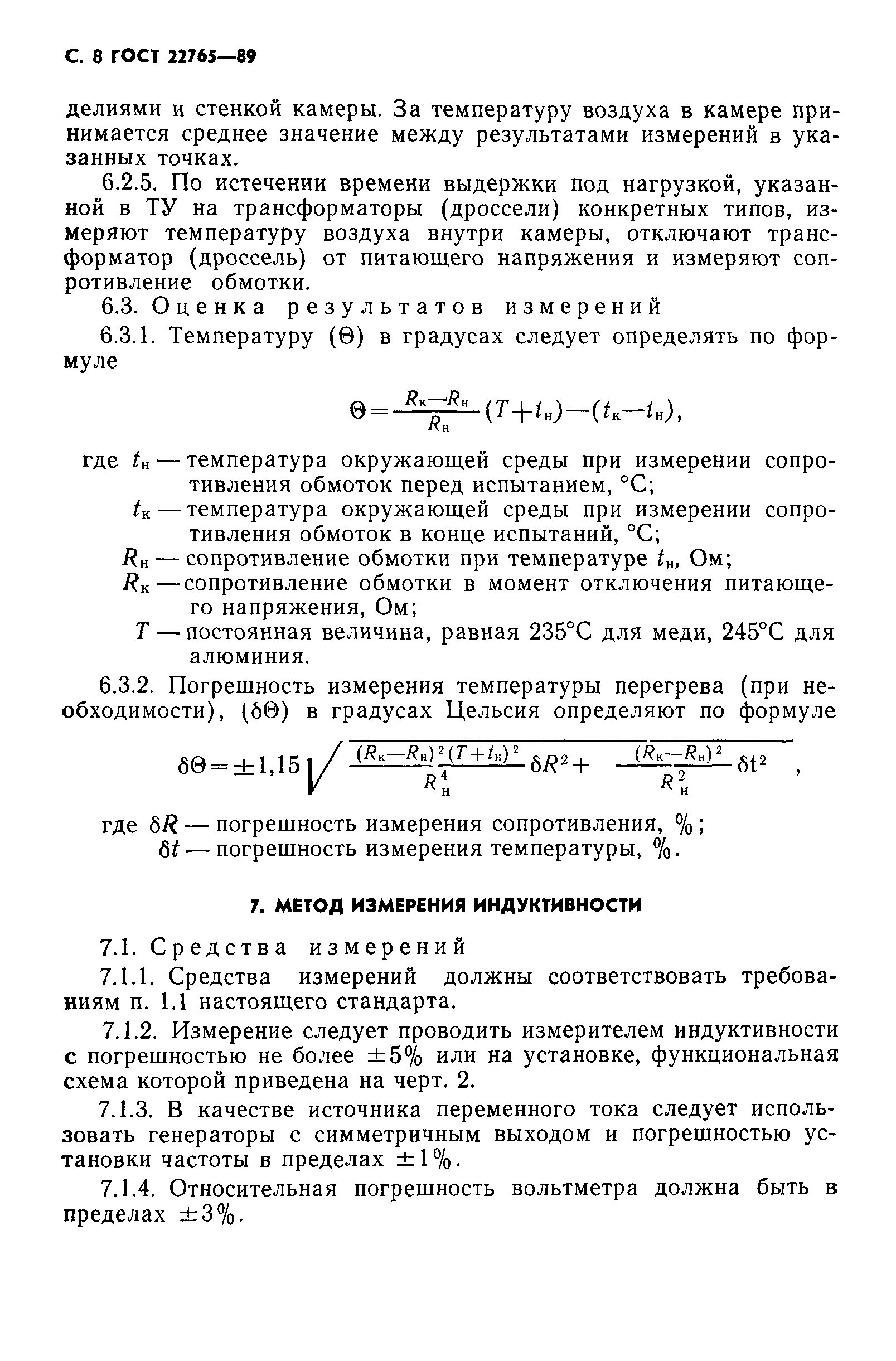

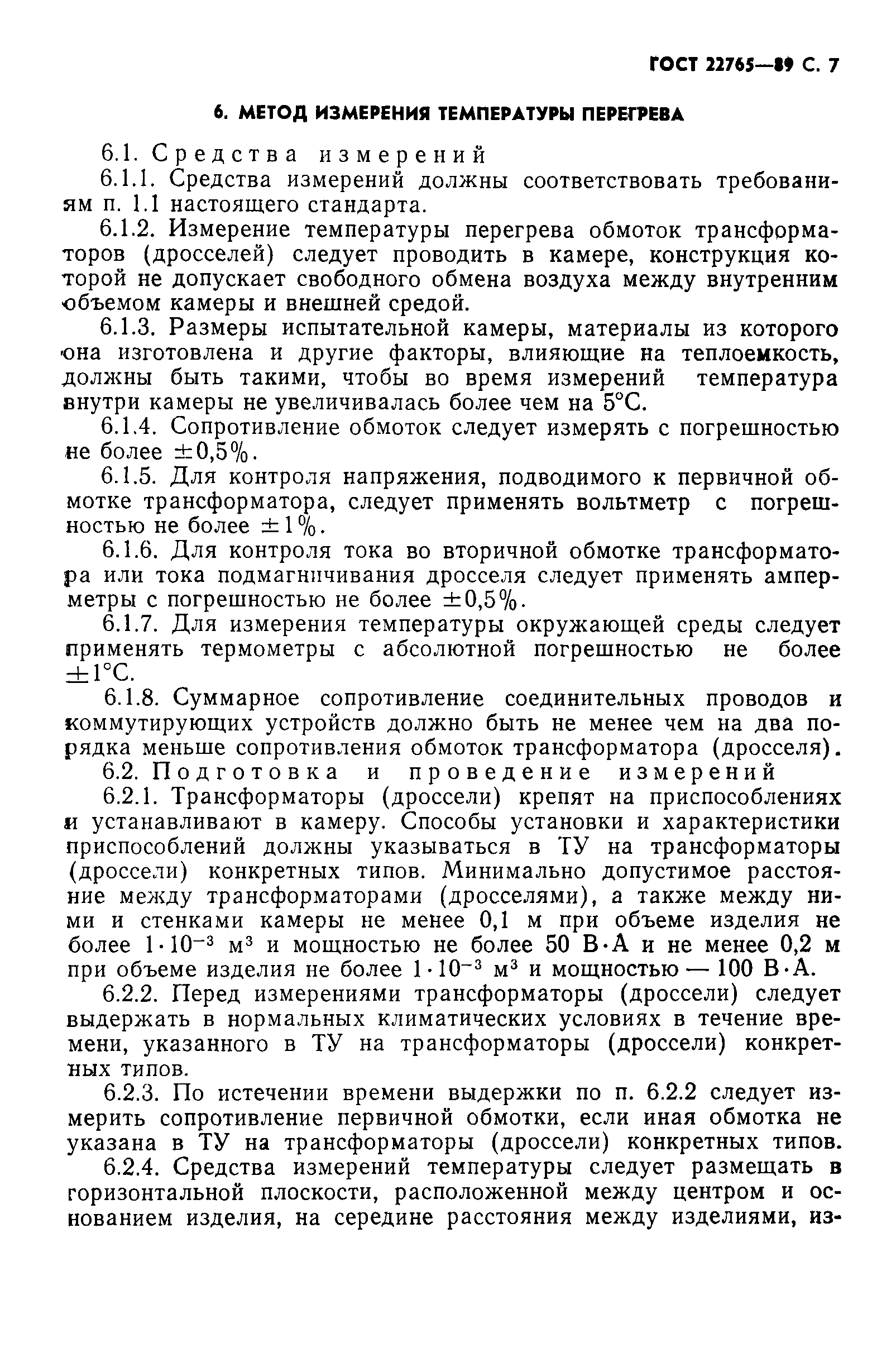

6 Метод измерения температуры перегрева

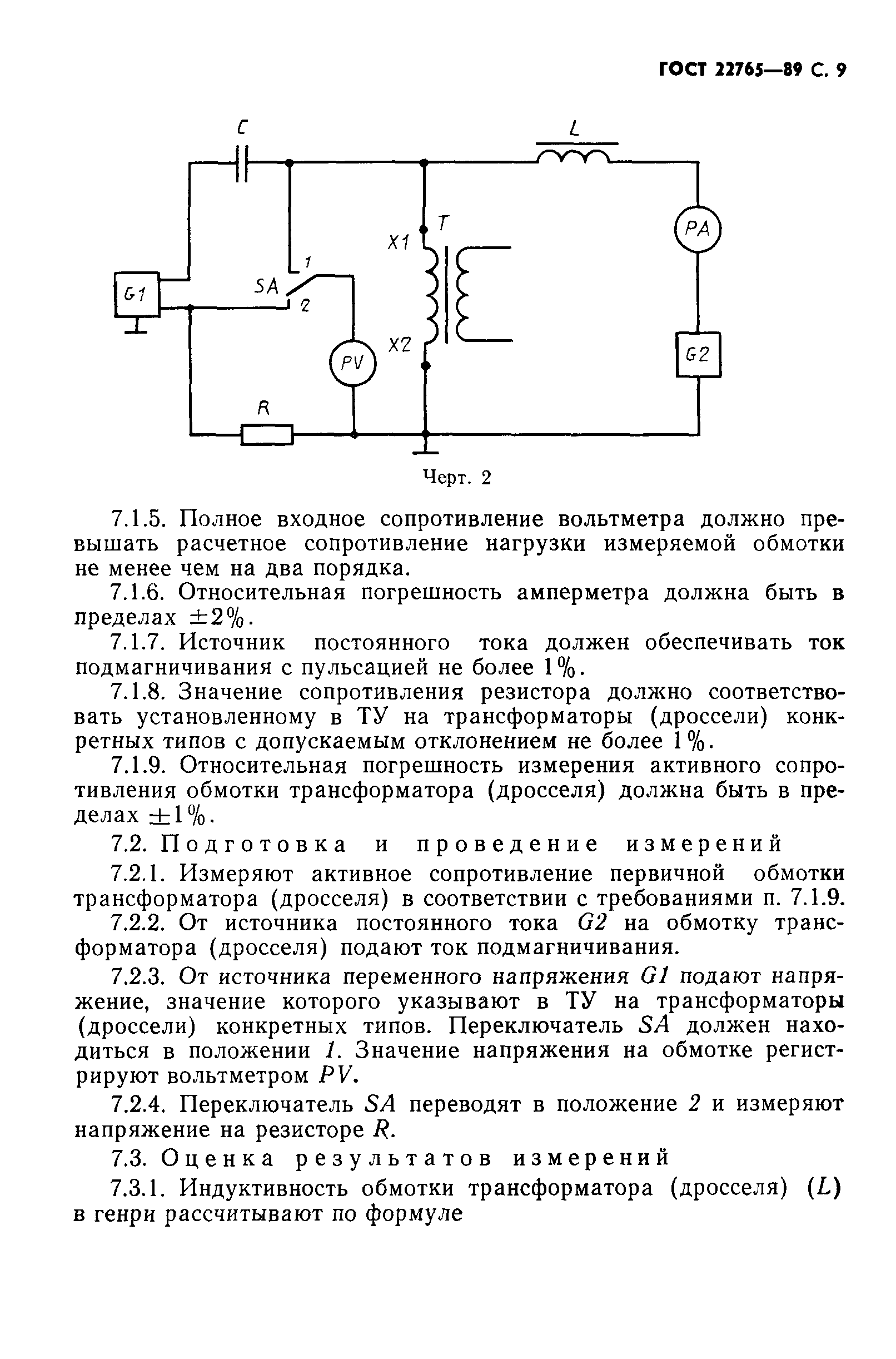

7 Метод измерения индуктивности

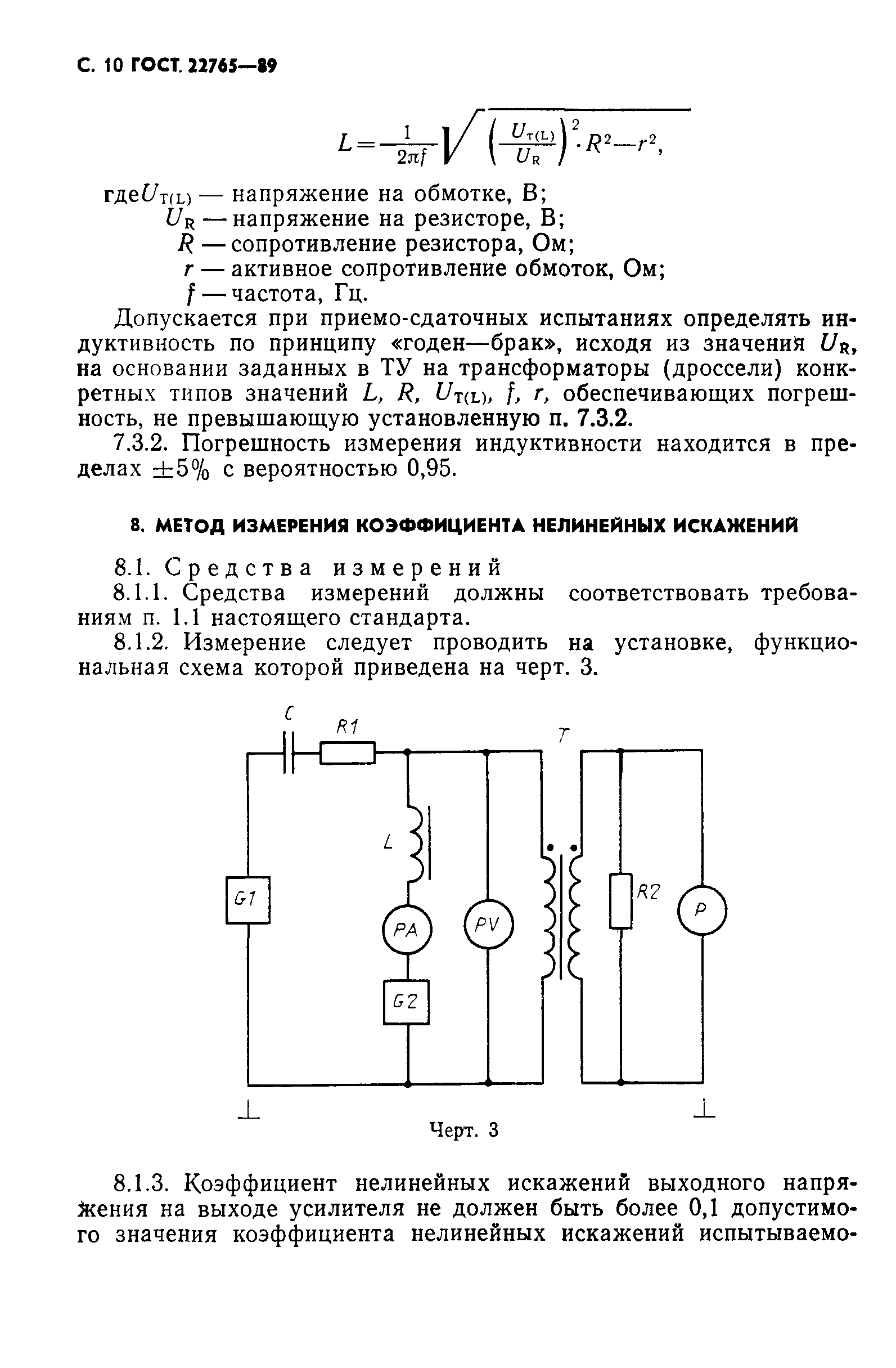

8 Метод измерения коэффициента нелинейных искажений

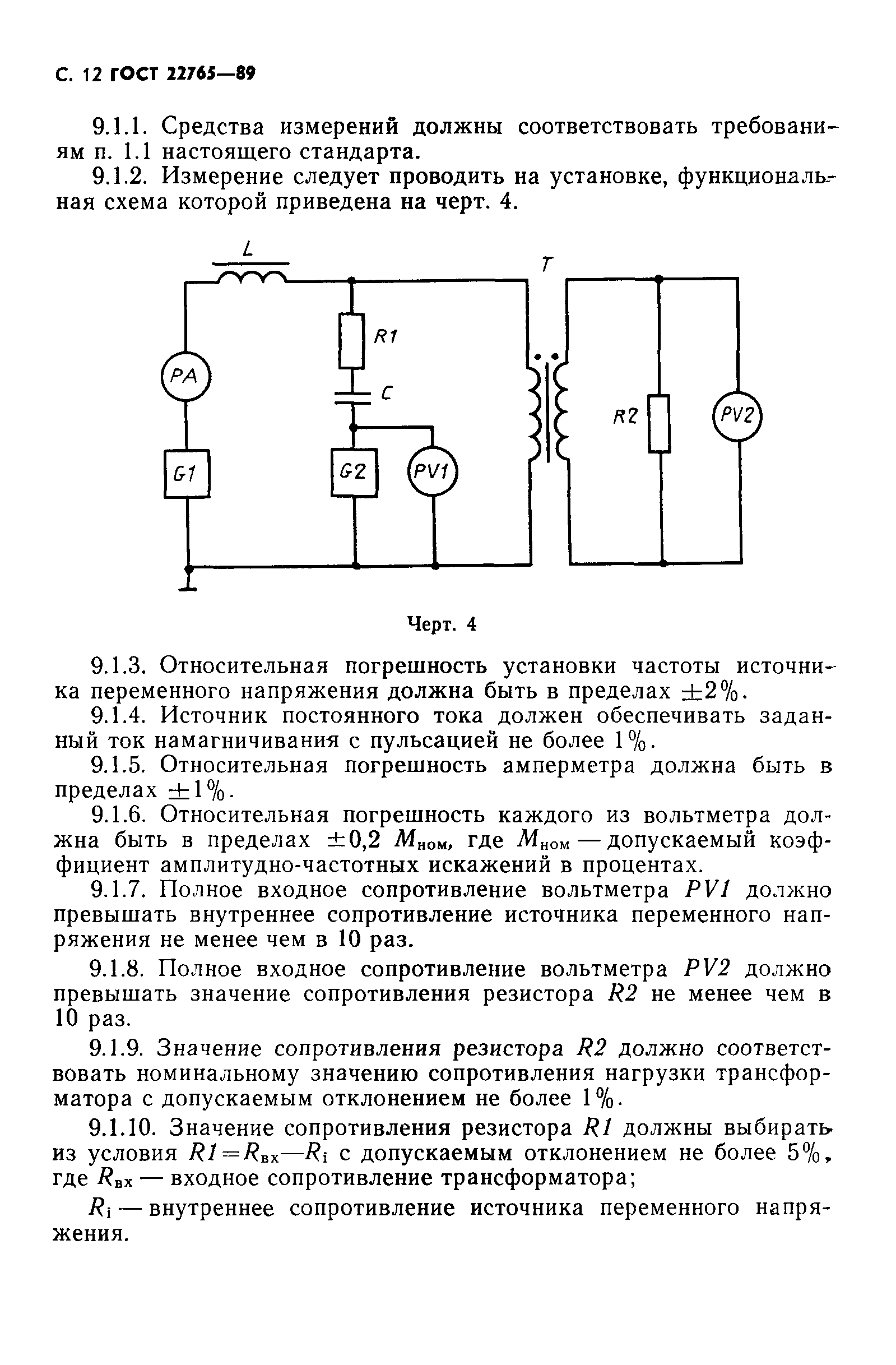

9 Метод измерения коэффициента амплитудно-частотных искажений
10 Метод измерения напряжения вторичных обмоток в режиме номинальной нагрузки
11 Метод измерения электрической прочности межвитковой и межслоевой изоляции

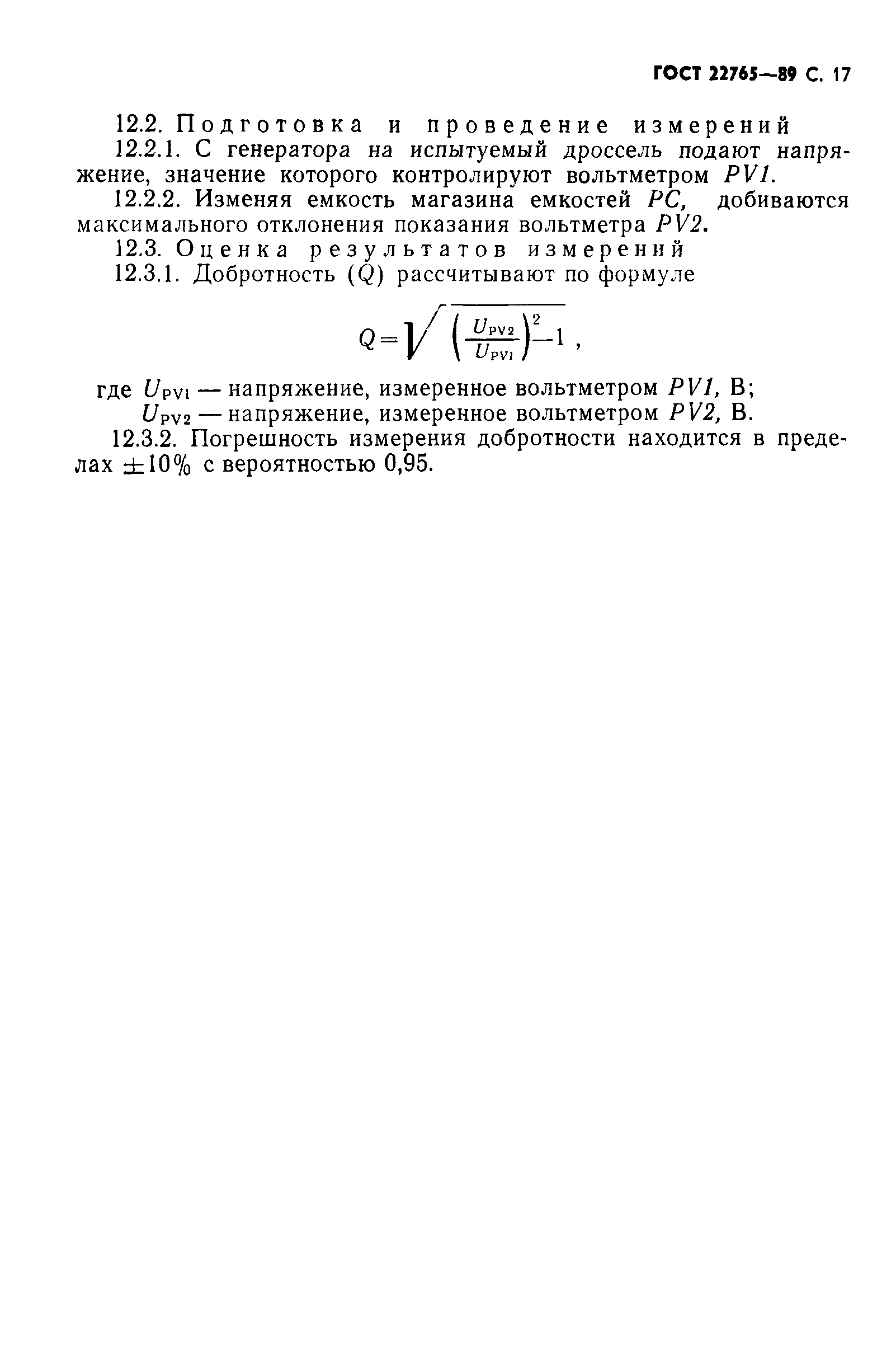

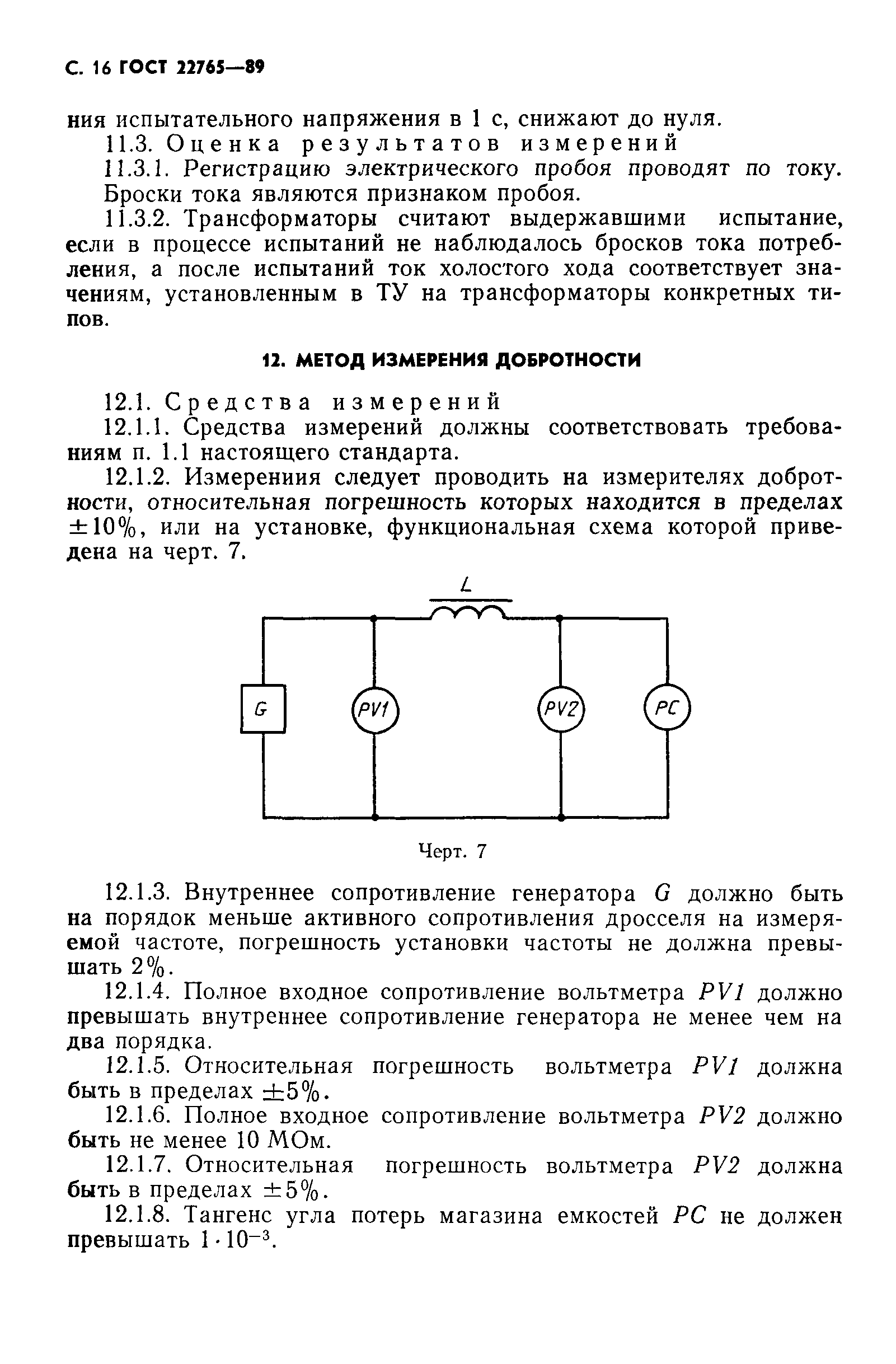

12 Метод измерения добротности
Утверждён:05.06.1989 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1429)
Издан: Издательство стандартов (1989 г. )
Заменяет собой:
  • ГОСТ 22765.4-79 «Трансформаторы согласующие сигнальные непрерывных сигналов низкой частоты. Метод измерения коэффициента трансформации»
  • ГОСТ 22765.9-82 «Трансформаторы согласующие сигнальные непрерывных сигналов низкой частоты. Метод измерения коэффициента амплитудно-частотных искажений» (ИУС 8-89)
  • ГОСТ 22765.8-82 «Трансформаторы согласующие сигнальные непрерывных сигналов низкой частоты. Метод измерения коэффициента нелинейных искажений» (ИУС 8-89)
  • ГОСТ 22765.7-80 «Трансформаторы малой мощности и дроссели фильтров выпрямителей низкочастотные. Метод измерения индуктивности» (ИУС 8-89)
  • ГОСТ 22765.6-80 «Трансформаторы питания на напряжение до 1000 В и дроссели фильтров выпрямителей низкочастотные. Метод измерения температуры перегрева» (ИУС 8-89)
  • ГОСТ 22765.5-80 «Трансформаторы питания на напряжение до 1000 В и согласующие сигнальные непрерывных сигналов низкой частоты. Метод измерения асимметрии обмоток по напряжению» (ИУС 8-89)
  • ГОСТ 22765.12-84 «Дроссели фильтров выпрямителей низкочастотные. Метод измерения добротности» (ИУС 8-89)
  • ГОСТ 22765.11-84 «Трансформаторы питания. Метод проверки электрической прочности межвитковой и межслоевой изоляции» (ИУС 8-89)
  • ГОСТ 22765.10-82 «Трансформаторы питания. Метод измерения напряжения вторичных обмоток в режиме номинальной нагрузки» (ИУС 8-89)
  • ГОСТ 22765.0-77 «Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения электрических параметров. Общие положения» (ИУС 8-89)
  • ГОСТ 22765.1-77 «Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Метод проверки электрической прочности главной изоляции» (ИУС 8-89)
  • ГОСТ 22765.2-77 «Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения сопротивления изоляции» (ИУС 8-89)
  • ГОСТ 22765.3-77 «Трансформаторы питания. Методы измерения тока и напряжения холостого хода» (ИУС 8-89)
Нормативные ссылки:
