Серия 5.904-23

Выпуск 4. ПВМ 20КБ.00.00.000. Рабочие чертежи

Обозначение:	Серия 5.904-23
Обозначение англ:	Series 5.904-23
Статус:	не определен законодательством
Название рус.:	Выпуск 4. ПВМ 20КБ.00.00.000. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	04.05.1984
Дата окончания срока действия:	30.06.2003

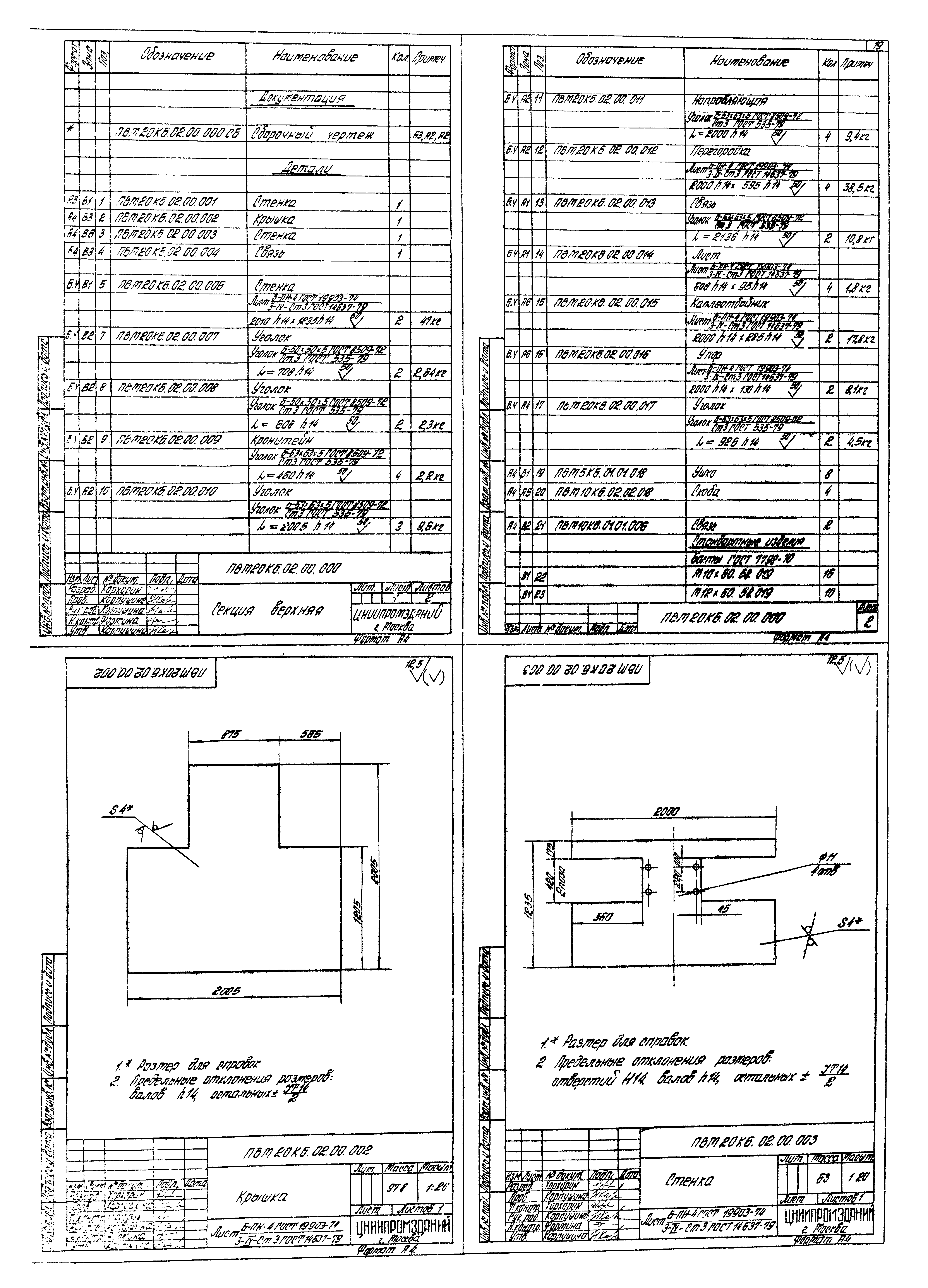

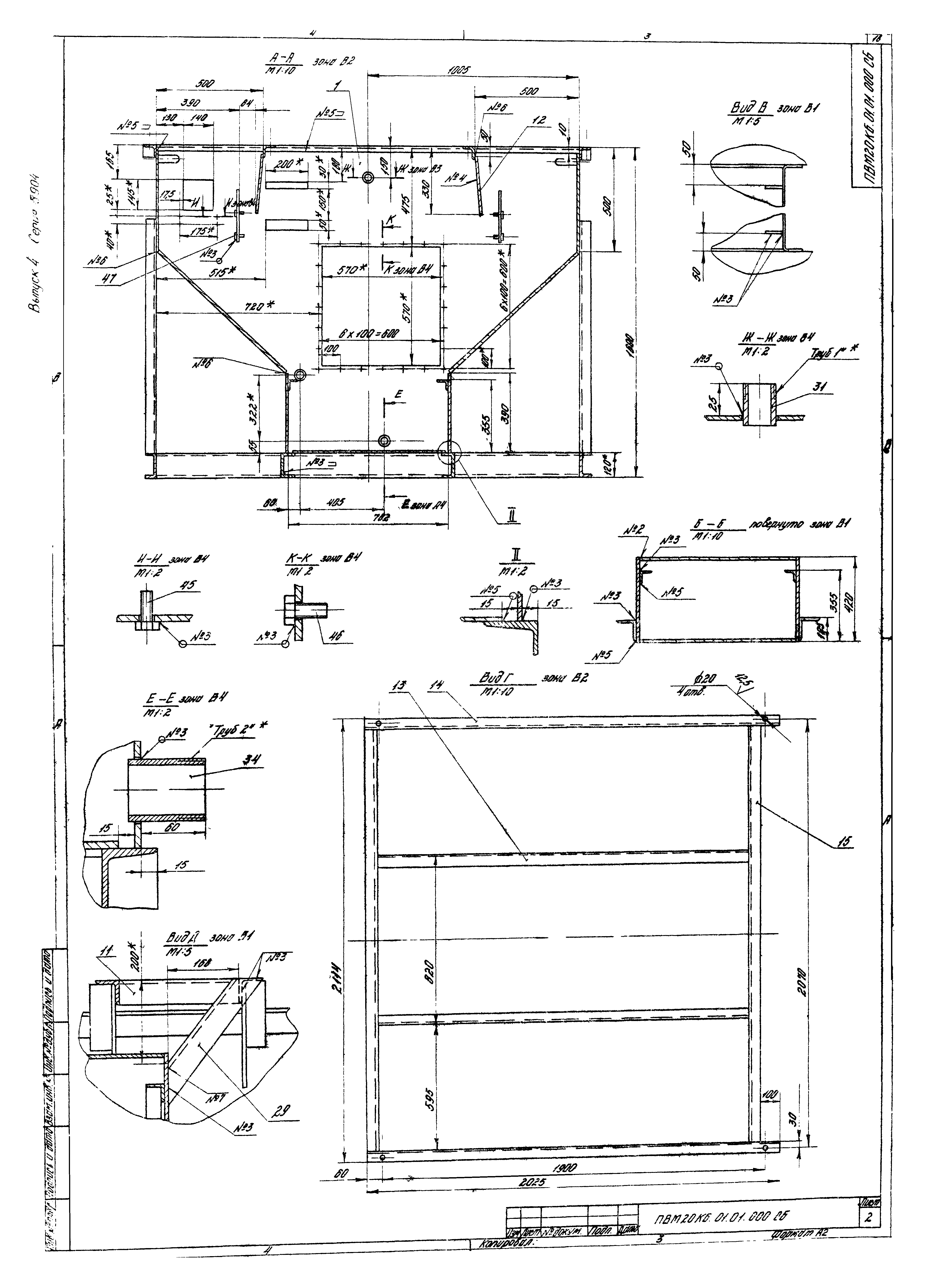

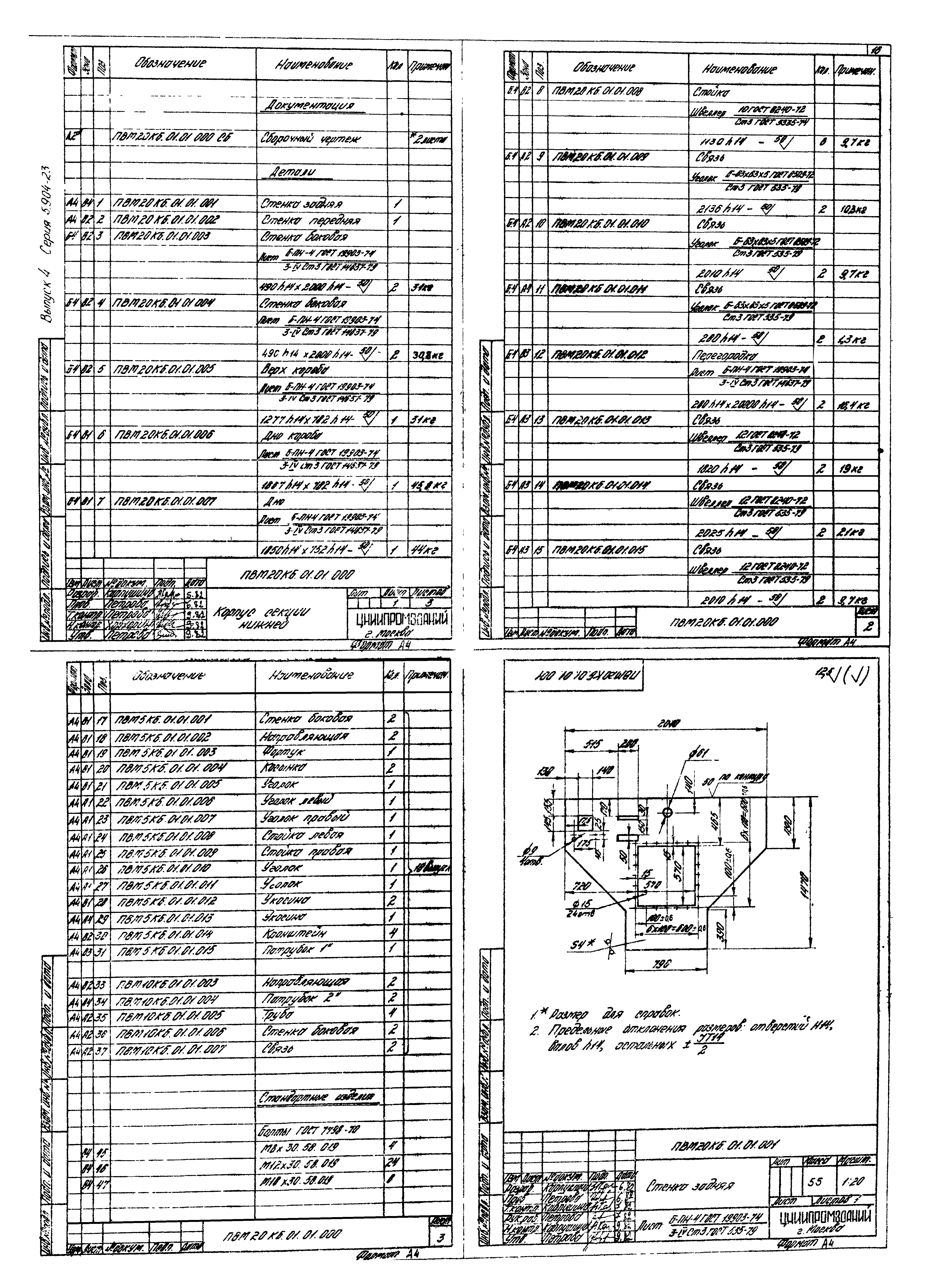

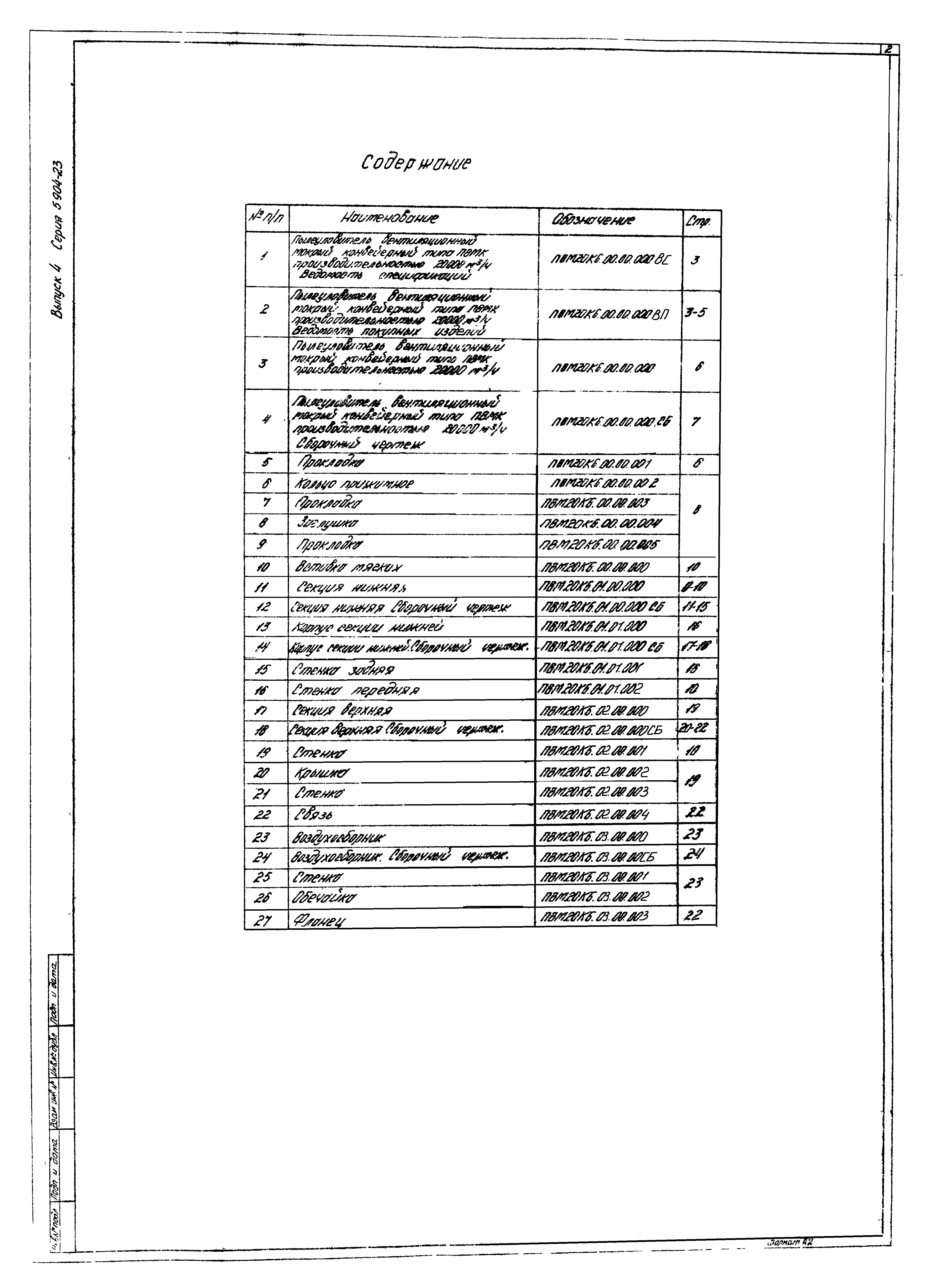

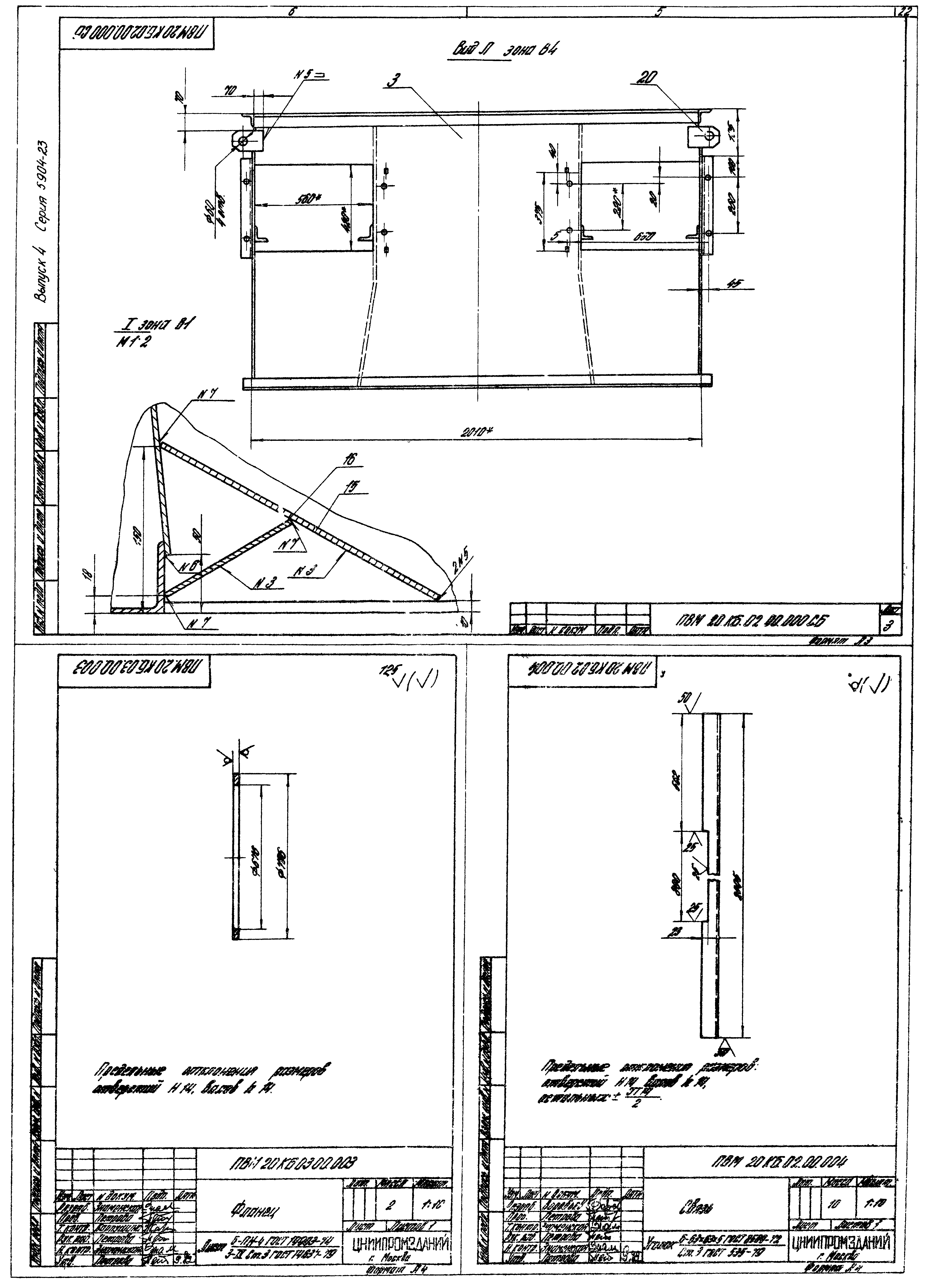

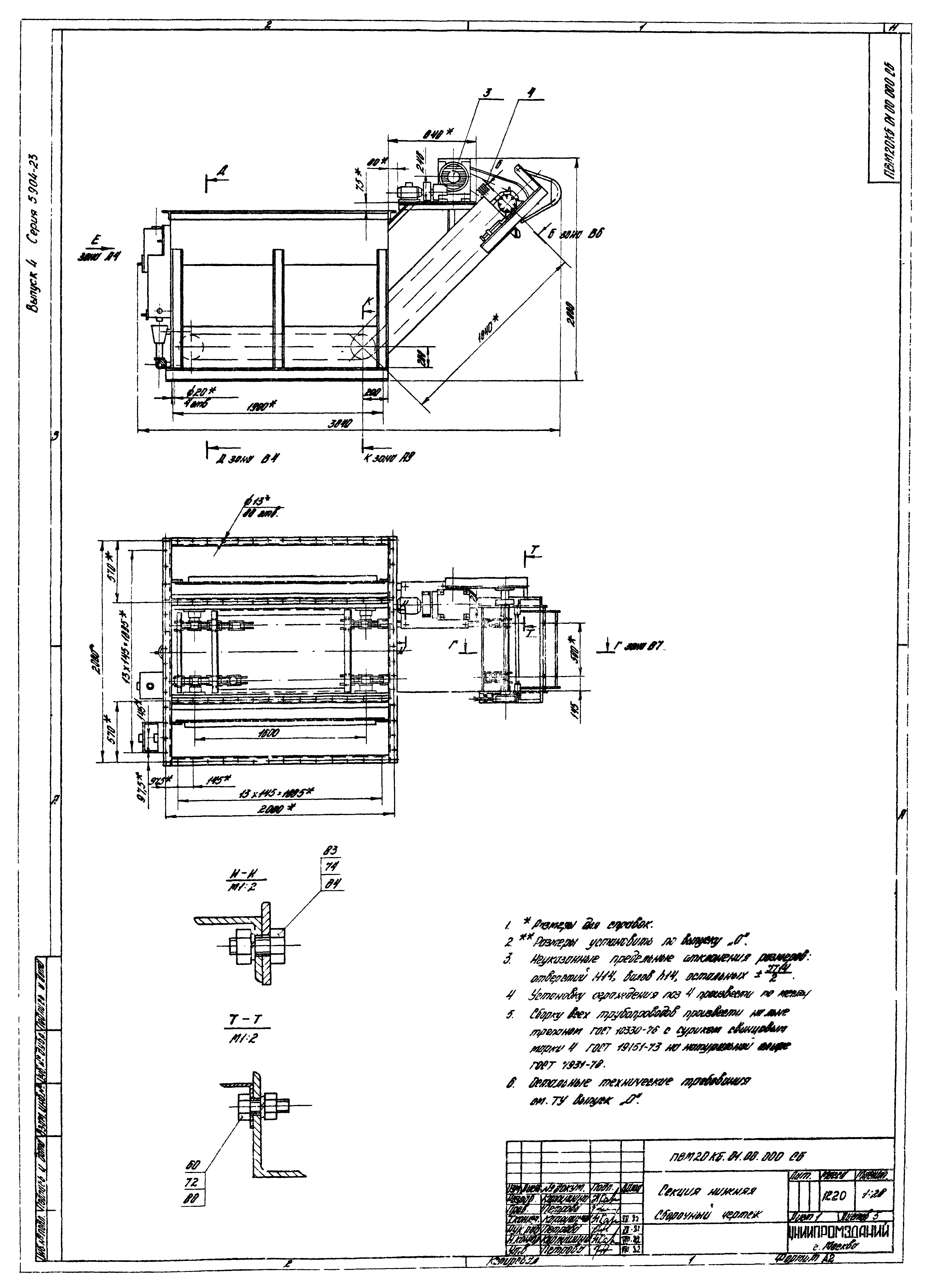

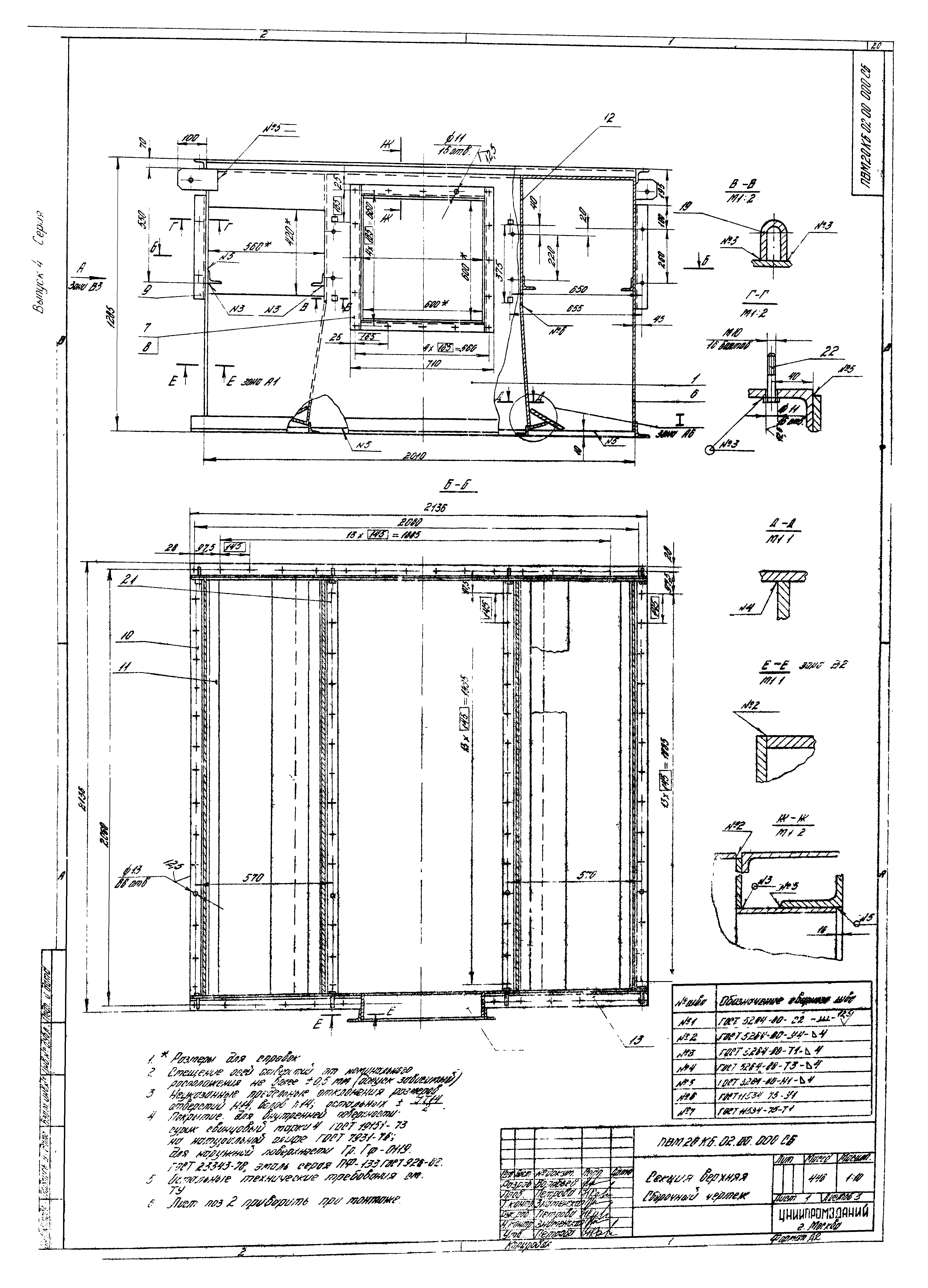

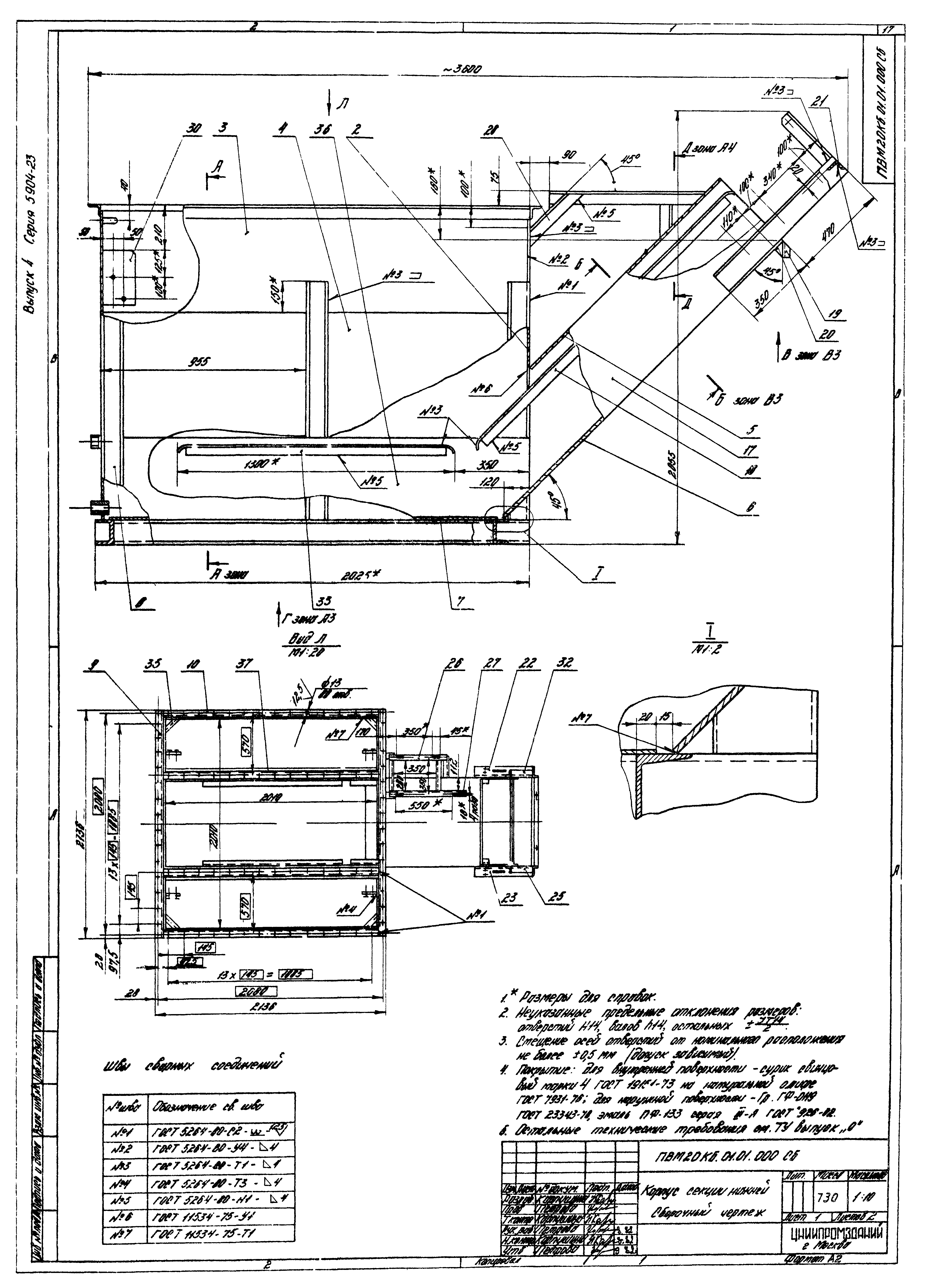

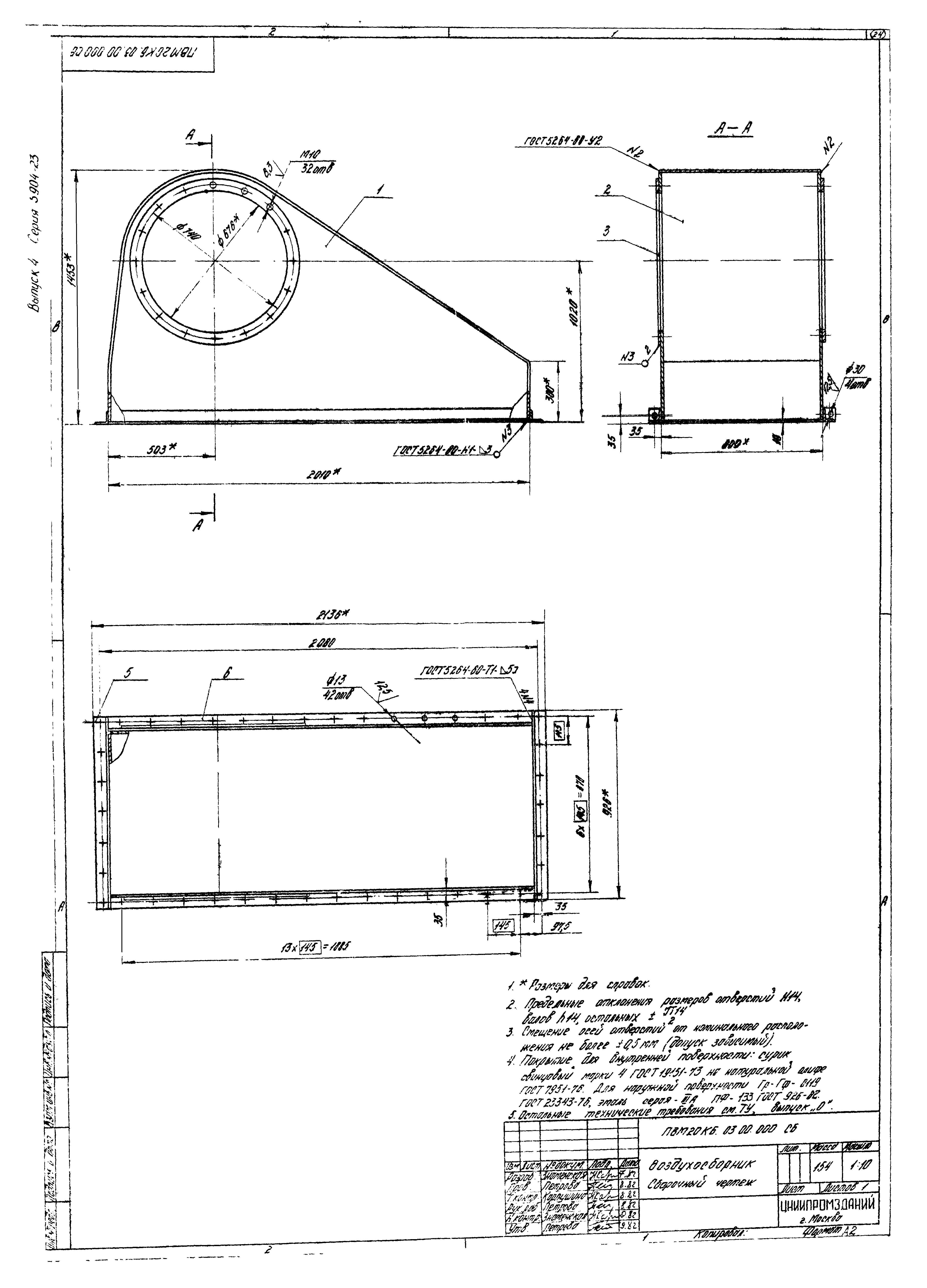

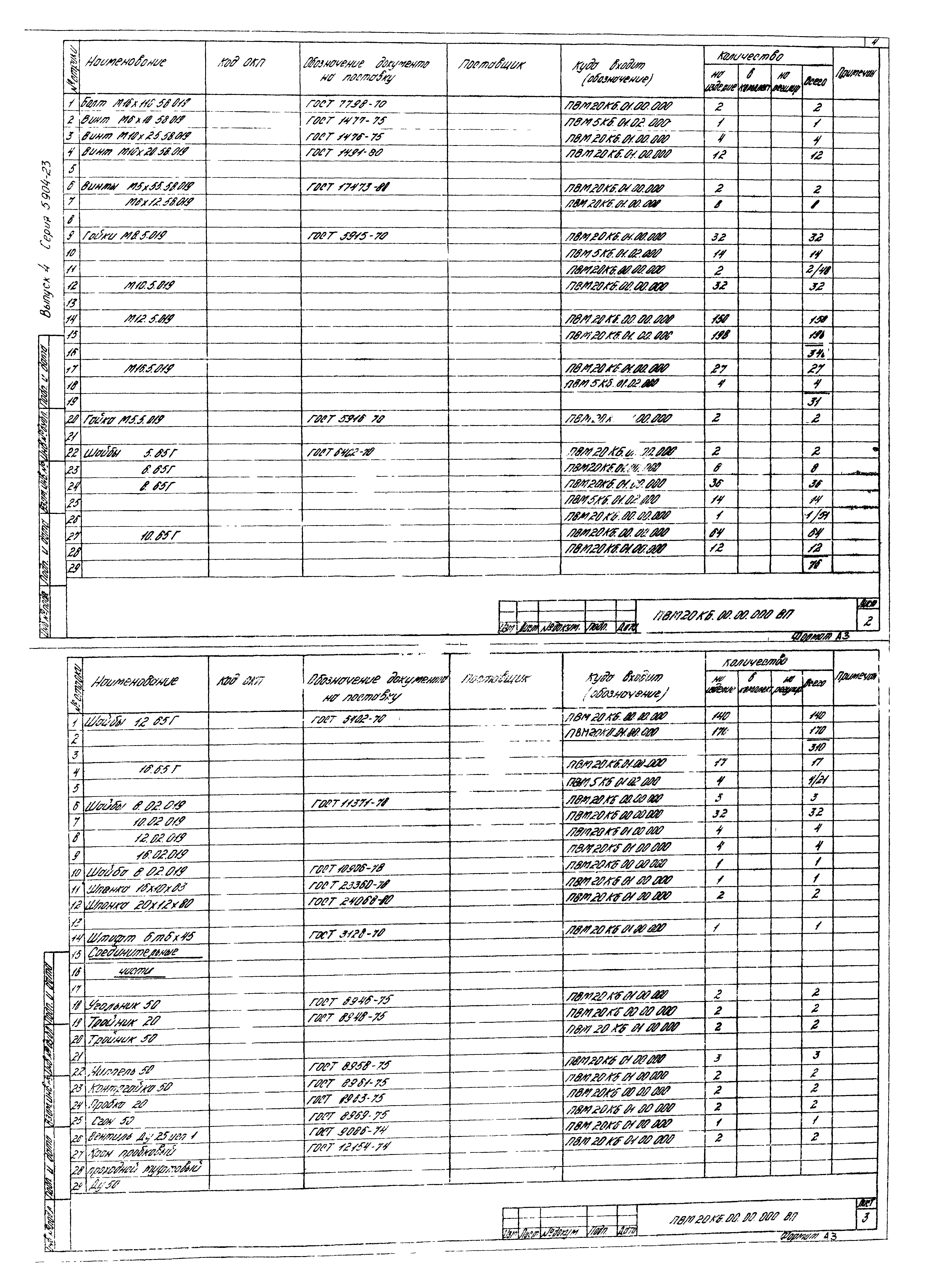

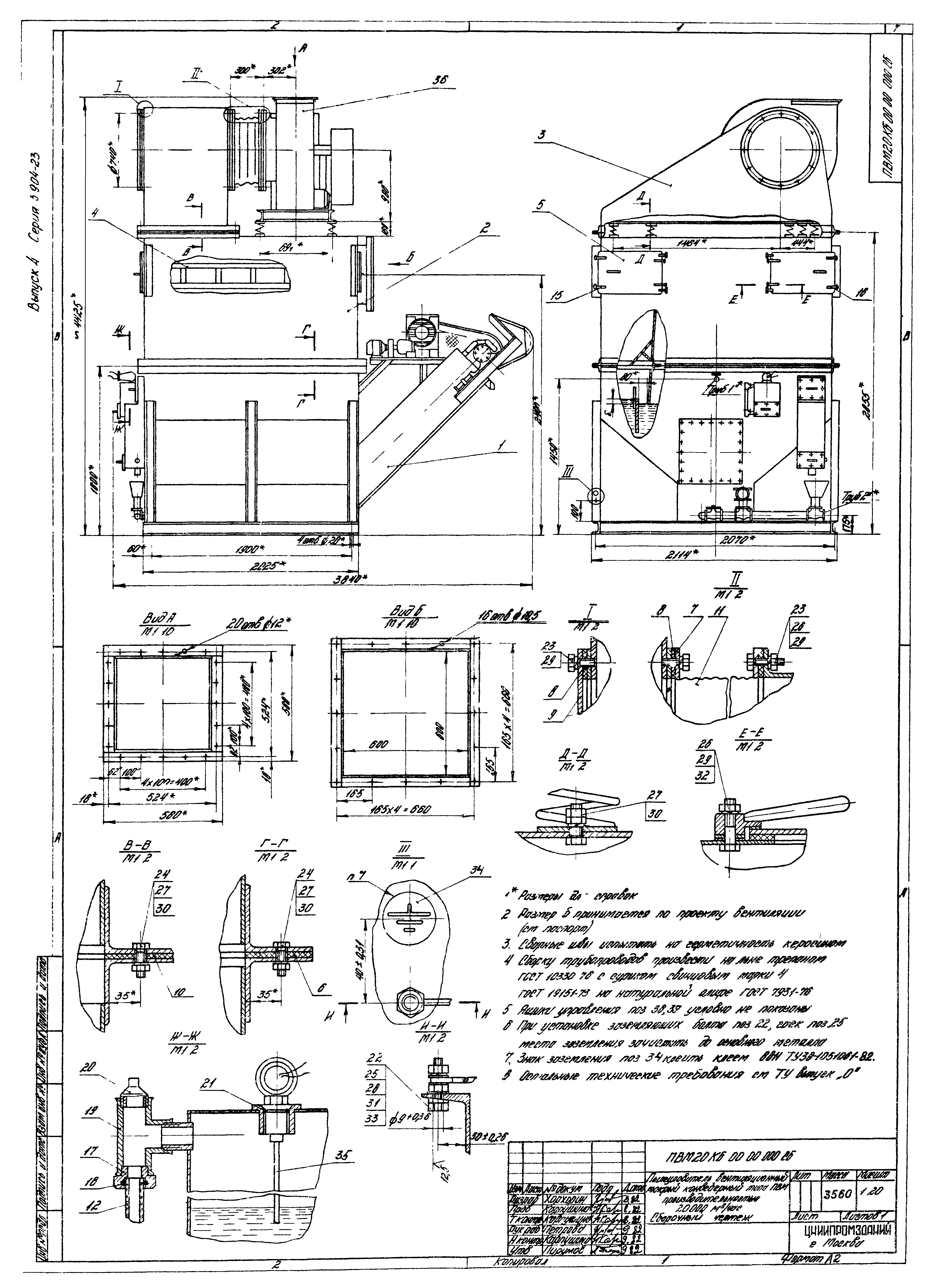

Оглавление:	ПВМ20КБ.00.00.000 ВС Пылеуловитель вентиляционный мокрый конвейерный типа ПВМК производительностью 20 000 куб. м/ч. Ведомость спецификаций ПВМ20КБ.00.00.000 ВП Пылеуловитель вентиляционный мокрый конвейерный типа ПВМК производительностью 20 000 куб. м/ч. Ведомость покупных изделий ПВМ20КБ.00.00.000 Пылеуловитель вентиляционный мокрый конвейерный типа ПВМК производительностью 20 000 куб. м/ч ПВМ20КБ.00.00.000 СБ Пылеуловитель вентиляционный мокрый конвейерный типа ПВМК производительностью 20 000 куб. м/ч. Сборочный чертеж ПВМ20КБ.00.00.001 Прокладка ПВМ20КБ.00.00.002 Кольцо прижимное ПВМ20КБ.00.00.003 Прокладка ПВМ20КБ.00.00.004 Заглушка ПВМ20КБ.00.00.005 Прокладка ПВМ20КБ.00.00.006 Вставка мягких ПВМ20КБ.01.00.000 Секция нижняя ПВМ20КБ.01.00.000 СБ Секция нижняя. Сборочный чертеж ПВМ20КБ.01.01.000 Корпус секции нижней ПВМ20КБ.01.01.000 СБ Корпус секции нижней. Сборочный чертеж ПВМ20КБ.01.01.001 Стенка задняя ПВМ20КБ.01.01.002 Стенка передняя ПВМ20КБ.02.00.000 Секция верхняя ПВМ20КБ.02.00.000 СБ Секция верхняя. Сборочный чертеж ПВМ20КБ.02.00.001 Стенка ПВМ20КБ.02.00.002 Крышка ПВМ20КБ.02.00.003 Стенка ПВМ20КБ.02.00.004 Связь ПВМ20КБ.03.00.000 Воздухосборник ПВМ20КБ.03.00.000 СБ Воздухосборник. Сборочный чертеж ПВМ20КБ.03.00.001 Стенка ПВМ20КБ.03.00.002 Обечайка ПВМ20КБ.03.00.003 Фланец
Разработан:	АО ЦНИИпромзданий
Утверждён:	04.05.1984 Главпромстройпроект Госстроя СССР (10)
