Скачать Рекомендации. Технические средства систем безопасности объектов. Обозначения условные графические элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения
Дата актуализации: 01.01.2021
Рекомендации. Технические средства систем безопасности объектов. Обозначения условные графические элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения
| Статус: | действует |
| Название рус.: | Рекомендации. Технические средства систем безопасности объектов. Обозначения условные графические элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения |
| Дата добавления в базу: | 01.02.2020 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2018 |
| Область применения: | Документ предназначен для инженерно-технических работников вневедомственной охраны, занимающихся вопросами обследования и приемки в эксплуатацию технических средств систем безопасности объектов, а также для сотрудников организаций, выполняющих проектные и монтажные работы по оборудованию объектов техническими системами безопасности. Рекомендации устанавливают основные условные графические обозначения элементов технических средств охраны (систем охранно-тревожной сигнализации, контроля и управления доступом, охранного телевидения и других), а также буквенно-цифровые обозначения в этих систем на чертежах и схемах при разработке проектной документации систем обеспечения антитеррористической и противокриминальной безопасности. Рекомендации могут быть использованы проектными, строительными, монтажными организациями и предприятиями, занимающимися проектированием, строительством, монтажом, а также техническим и организационным обеспечением функционирования систем безопасности объектов. |

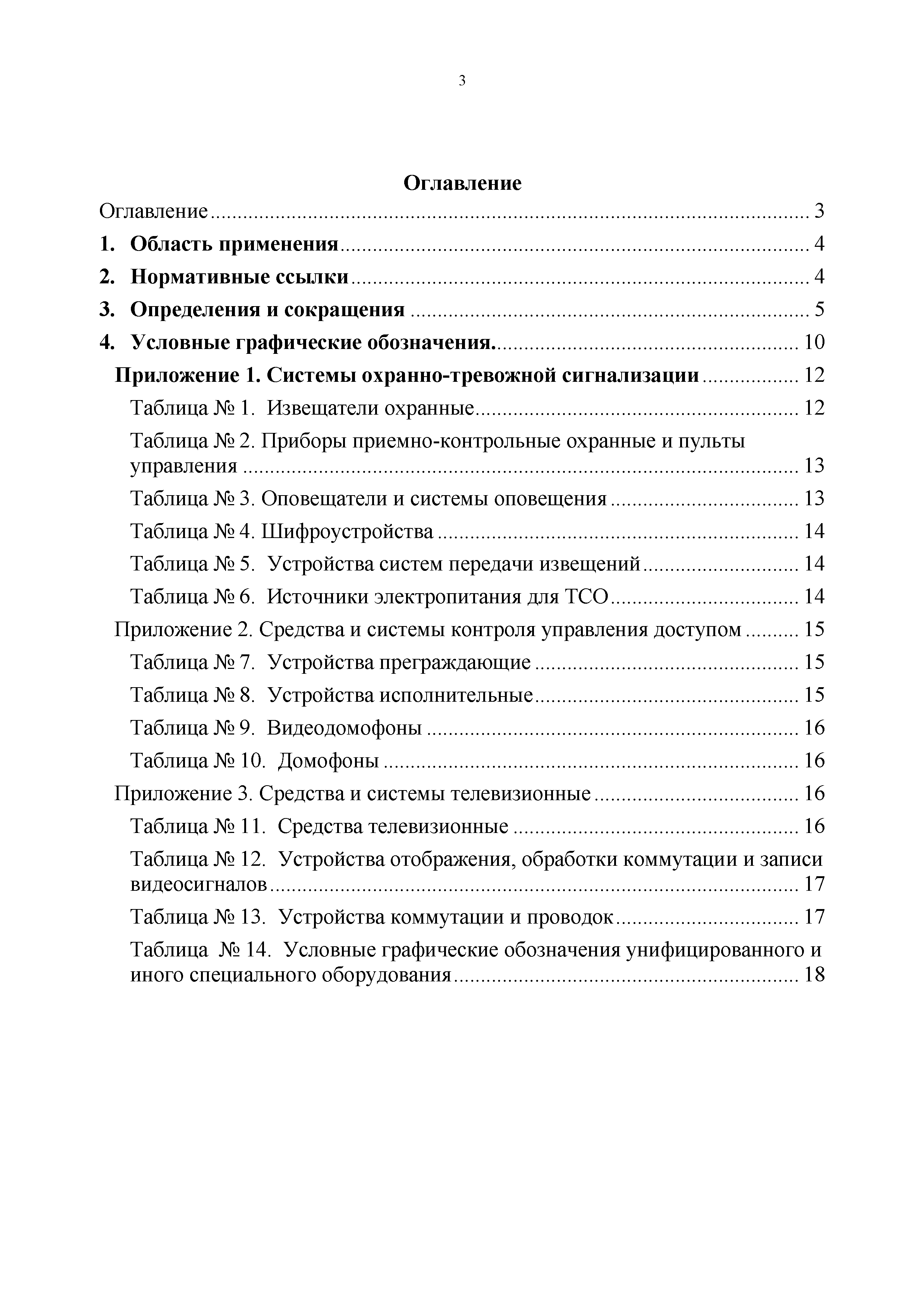

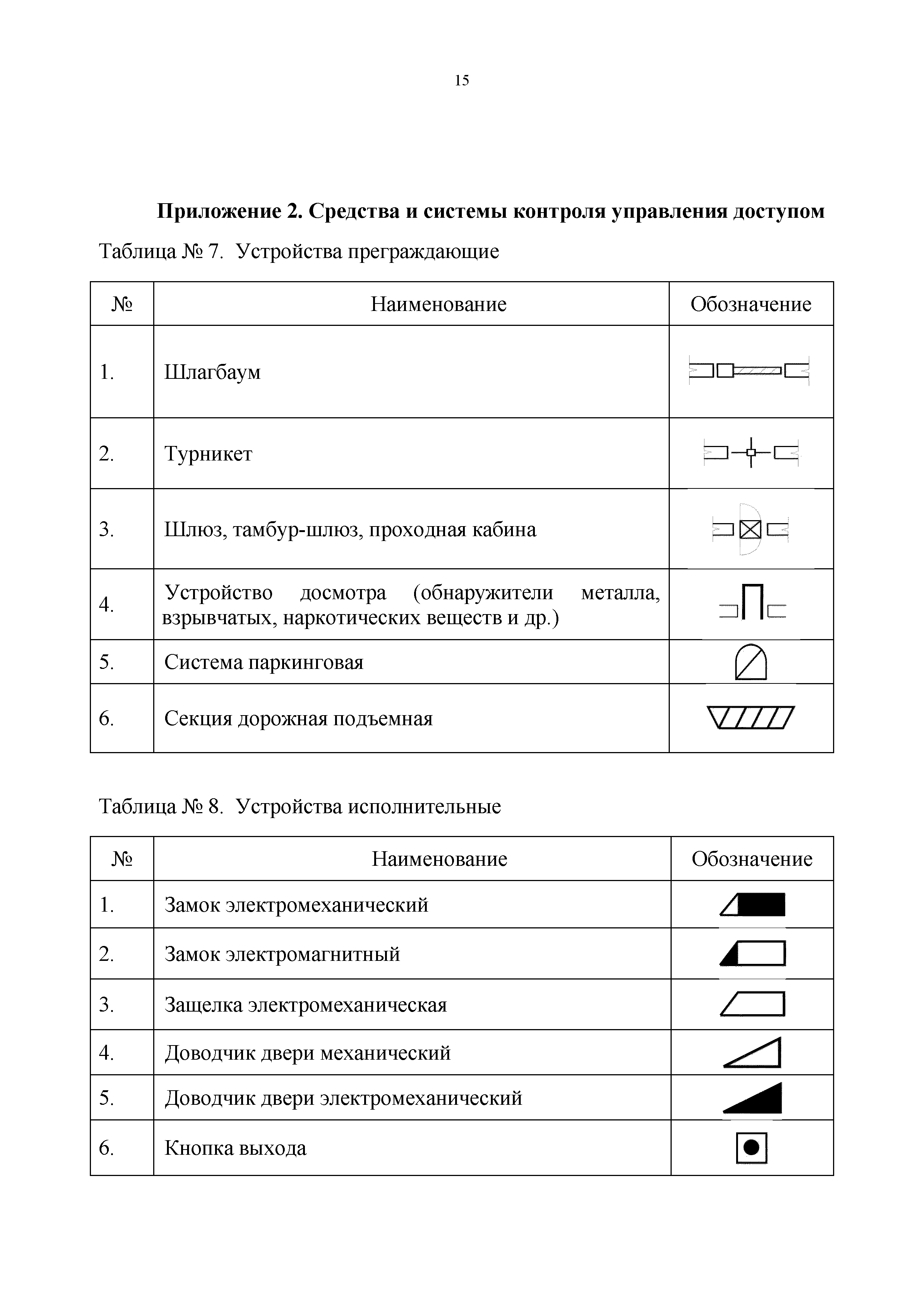

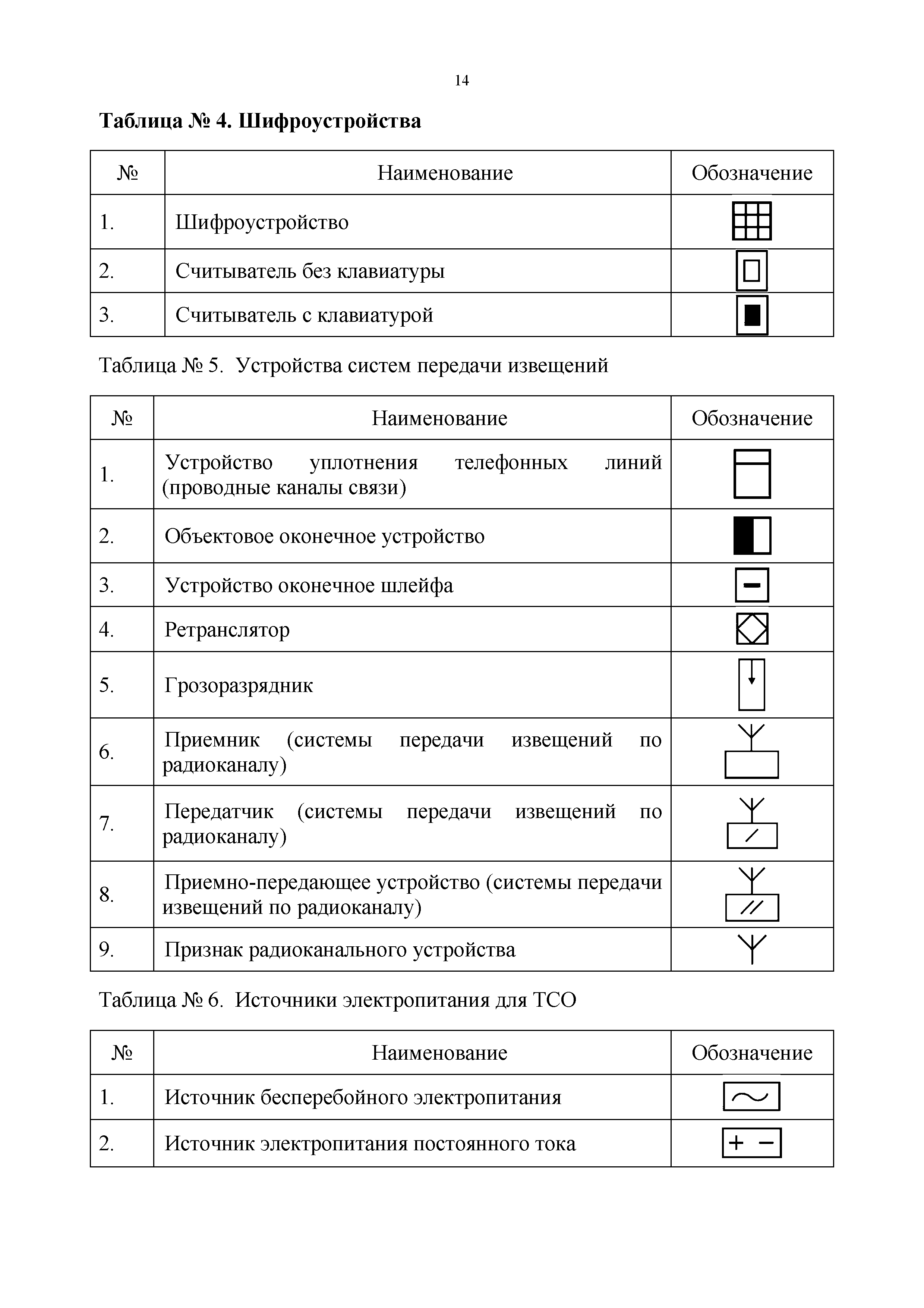

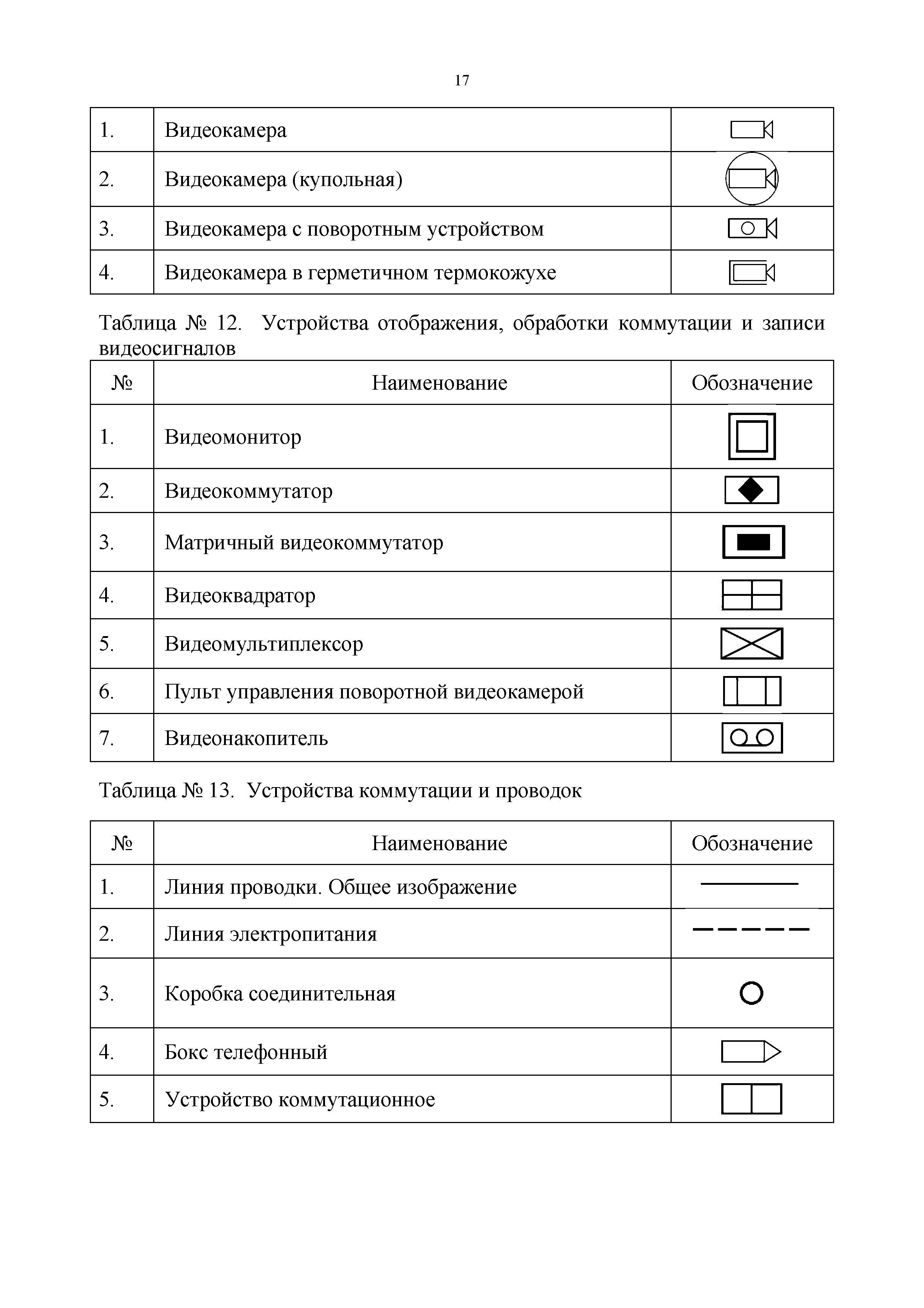

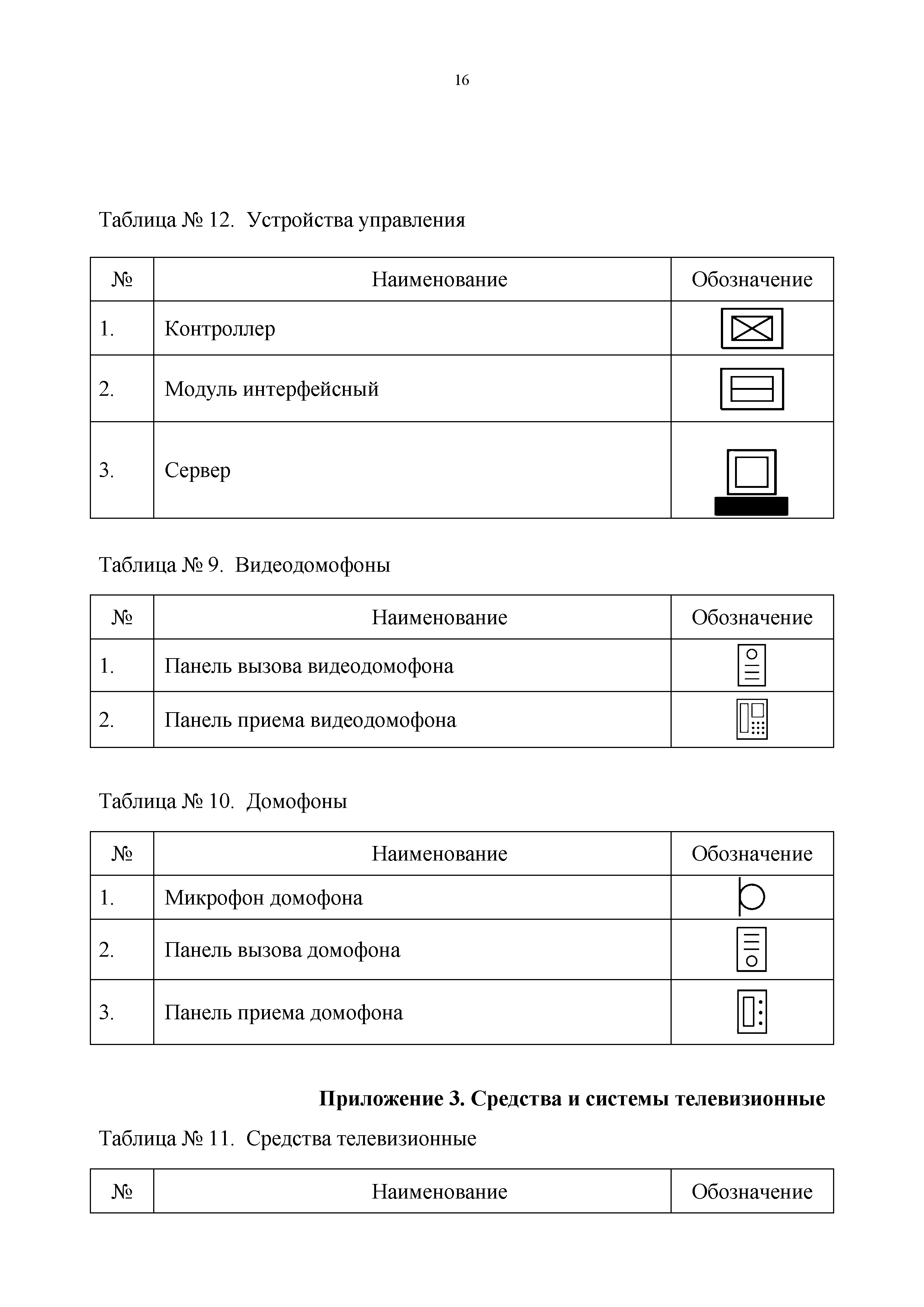

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Определения и сокращения 4 Условные графические обозначения Приложение 1. Системы охранно-тревожной сигнализации Таблица 1. Извещатели охранные Таблица 2. Приборы приемно-контрольные охранные и пульты управления Таблица 3. Оповещатели и системы оповещения Таблица 4. Шифроустройства Таблица 5. Устройства систем передачи извещений Таблица 6. Источники электропитания для ТСО Приложение 2. Средства и системы контроля управления доступом Таблица 7. Устройства преграждающие Таблица 8. Устройства исполнительные Таблица 9. Видеодомофоны Таблица 10. Домофоны Приложение 3. Средства и системы телевизионные Таблица 11. Средства телевизионные Таблица 12. Устройства отображения, обработки коммутации и записи видеосигналов Таблица 13. Устройства коммутации и проводок Таблица 14. Условные графические обозначения унифицированного и иного специального оборудования |

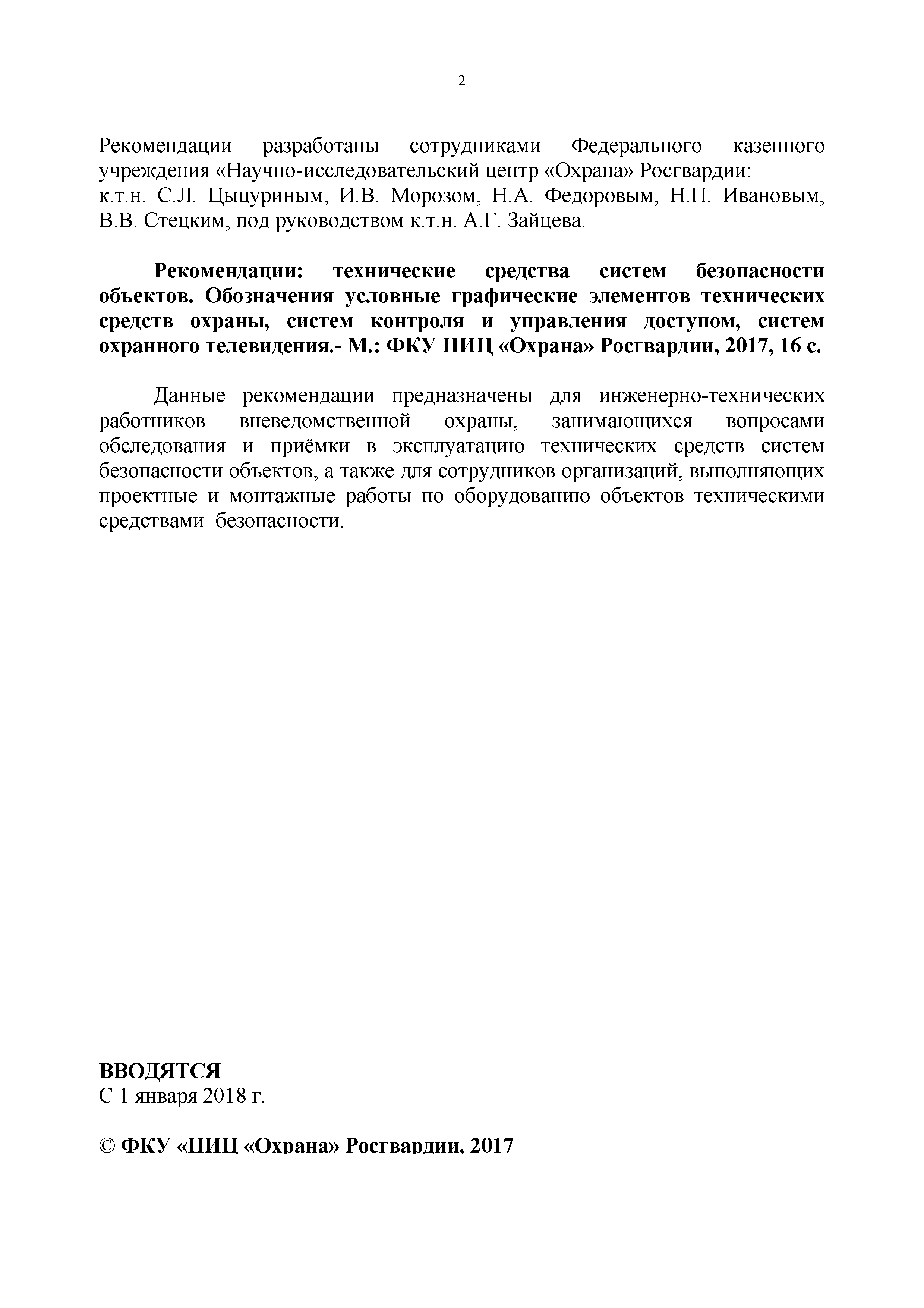

| Разработан: | ФКУ НИЦ Охрана Росгвардии |
| Утверждён: | 30.06.2017 ГУВО Росгвардии |
| Издан: | ФКУ НИЦ Охрана Росгвардии (2017 г. ) |
| Нормативные ссылки: |
|

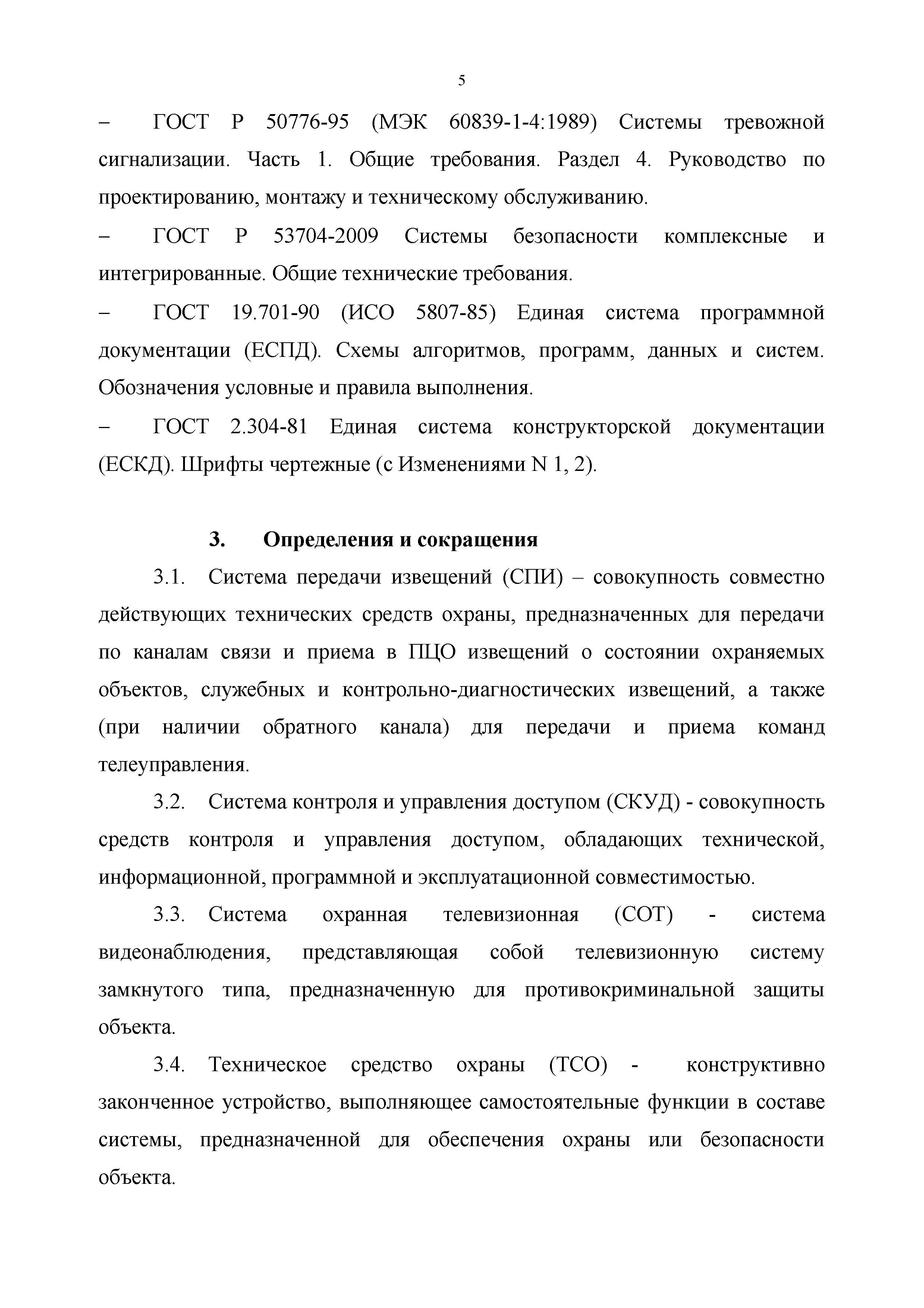

ГОСТ Р 50776-95 «Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию»
