УТВЕРЖДАЮ

Первый зам. генерального директора

ОАО «ВНИИнефтемаш»

__________________ В.А. Емелькина

10 сентября 2004 г.

ИЗВЕЩЕНИЕ № 1
об изменении ТУ 3612-024-00220302-02
«Аппараты теплообменные
кожухотрубчатые с неподвижными трубными решетками
и кожухотрубчатые с температурным
компенсатором на кожухе»



Заведующий отделом № 17

__________________ В.Л. Головачев

10 сентября 2004 г.

2004

ОАО «ВНИИНЕФТЕМАШ»

отд. 17

ИЗВЕЩЕНИЕ № 1

ОБОЗНАЧЕНИЕ

ТУ 3612-024-00220302-02

Дата выпуска

Срок изм.





Лист

Листов





2

9

Причина

Изменение стандарта

Код

4

Указание о заделе



Не отражается

Указание о внедрении



Со дня регистрации

Применяемость

Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе.



Разослать



Всем учтенным абонентам





Приложение



изм.

содержание изменения

1



По всему тексту заменить ссылки:

Имеется

Должно быть

ПБ 10-115

ПБ 03-576

ПБ 03-384

ПБ 03-584

ПБ 09-170

ПБ 09-540

ПБ 09-310

ПБ 09-563

ОСТ 26-11-14

ОСТ 26.260.14

Лист 21. Графа «h». Для аппарата диаметром кожуха 1000 мм на давление в кожухе Ру 2,5 МПа заменить значение 712 на 716.

Листы 24, 25. Таблица 4. Графа «lк». В подзаголовке графы заменить слова «КНГ» на «ККГ».

Лист 36. Графа «Площадь проходных сечений, м2, не менее в вырезе перегородки».

Для аппаратов ИН-1, ИК-1 диаметром кожуха 1400 мм заменить значение 0,1012 на 0,1955.

Лист 61. аннулировать и заменить на лист 61 изм. 1.

Лист 62. В наименовании (справа) заменить слова: «Для аппаратов типов ТН и ТК диаметром кожуха 159 и от 400 до 1400 мм» на «Для аппаратов типов ТН и ТК диаметром кожуха 159 и от 400 до 1200 мм».

Лист 64. Графа «Число отверстий под трубы в трубных решетках и перегородках, не менее». Для аппарата внутренним диаметром кожуха 800 мм с наружным диаметром труб 20 мм в 14 ряду заменить прочерк на значение 15/17.

Лист 84. В наименовании после слов: «Размещение отверстий под трубы в трубных решетках и перегородках» заменить слова: «при двух ходах по трубам» на «при одном ходе по трубам».

Лист 90. Пункт 1.3.1. Заменить ссылку: ОСТ 26-11-14 на ОСТ 26.260.14.

Пункт 1.3.6. Первый абзац. После слов: «при температуре рабочей среды» дополнить словами: «одной или двух полостей аппарата».

Пункт 1.3.10. После слов: «Толщины стенок кожуха» исключить слова: «длиной до 6 м».

Таблица 30. Графа «Материал». Заменить слова: «Сталь углеродистая и низколегированная» на «Сталь углеродистая, низколегированная и двухслойная сталь».

Лист 92. Пункт 1.3.16. Черт. 21 Заменить размер от полосы (противобайпасного устройства) до трубы «6 - 7» на «5 - 6».

Таблица 36. Графа «Количество противобайпасных устройств».

Для диаметра кожуха 426, 630, 400, 600, 800 мм заменить значение «от 2 до 4» на «от 4 до 6».

Для диаметра кожуха 1000, 1200, 1400 мм заменить значение «от 4 до 6» на «от 6 до 8».

Пункт 1.3.18. изложить в новой редакции:

«1.3.18. В межтрубном пространстве аппарата под штуцером ввода продукта должен устанавливаться отбойник - отражательная пластина шириной более 1,1 внутреннего диаметра штуцера, если нет других указаний в технической документации».

Лист 93 аннулировать и заменить на лист 93 изм. 1.

Лист 94. Пункт 1.3.20. Исключить последние 3 абзаца.

Лист 95. Пункт 1.3.33 Второй абзац. Заменить слова «Шероховатость поверхностей под прокладку» на « Шероховатость уплотнительной поверхности под прокладку фланцев и трубной решетки».

Пункт 1.3.36. Первый абзац. Перед словом «Допускается изготовление трубных решеток» дополнить словами: «Трубные решетки должны изготавливаться, как правило, без сварных швов». После слов «Вставки допускаются» дополнить словом «шириной».

Лист 96. Пункт 1.3.36. Четвертый абзац изложить в новой редакции: «При изготовлении трубных решеток сварными следует соблюдать требования, предъявляемые ОСТ 26-291 и ПБ 03-584 к сварным соединениям».

Лист 96. Пункт 1.3.38. После слов «размером от 0,5 до 3 мм» дополнить словами «а кромки наружной цилиндрической поверхности перегородок трубных пучков - фаской размером 1,0 - 2,0 мм».

Пункт 1.3.42. дополнить абзацем:

«Фланцевые соединения должны затягиваться равномерно, причем последовательно должны закрепляться гайки на шпильках, расположенных под углом 120°».

Лист 97. Пункт 1.4.1.2. Второй абзац изложить в новой редакции:

«- паспорт, составленный в соответствии с требованиями ПБ 03-576 и «Руководство по эксплуатации АТК-РЭ» - 1 экз.;».

Лист 98. Пункт 2.1. изложить в новой редакции:

«2.1. Аппараты должны соответствовать требованиям «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576), «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (ПБ 09-540), «Правил промышленной безопасности для нефтеперерабатывающих производств» (ПБ 09-563), «Правил проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» (ПБ 03-584), «Правил и норм техники безопасности и промышленной санитарии для проектирования и эксплуатации пожаро- и взрывоопасных производств химической и нефтехимической промышленности», «Правил защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности», «Руководства по эксплуатации» (АТК-РЭ) ОАО «ВНИИнефтемаш» и требованиям, изложенным в настоящих технических условиях и других нормативно-технических документах, регламентирующих безопасность эксплуатации теплообменной аппаратуры».

Пункт 2.3. дополнить новым абзацем:

«Предохранительные устройства должны устанавливаться на трубопроводах, непосредственно присоединенных к сосуду и соответствовать требованиям раздела 5 ПБ 03-576.

В случае необходимости установки предохранительного устройства на самом аппарате следует отоварить это в бланке заказа».

Пункт 2.4. изложить в новой редакции:

«2.4. Аппараты не являются экологически опасными, источниками опасных и вредных производственных факторов, предусмотренных ГОСТ 12.0.003 (шума, вибрации и загазованности), в зоне их обслуживания при соблюдении требований и правил монтажа и эксплуатации».

Раздел 2 дополнить пунктами 2.5 и 2.6.

«2.5. Аппараты должны быть заземлены в соответствии с ГОСТ 12.2.007.0 и защищены от статического электричества согласно «Правилам защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности».

2.6. Воздух рабочей зоны при эксплуатации аппаратов не должен содержать вредных веществ, превышающих предельно допустимые концентрации, установленные ГОСТ 12.1.005 для веществ с классом опасности по ГОСТ 12.1.007».

Лист 100. Таблица 39. Последнюю строку «10. Штанген-шовомер ШB-1 ГОСТ 17757 - 0,15 мм» исключить.

Лист 101. Таблицу 40 и примечания к ней изложить в новой редакции.

Таблица 40

Порядок гидравлического испытания

Этап

Гидравлическое испытание

1

Испытание кожуха в сборе с трубным пучком (без распределительной камеры) пробным давлением для межтрубного пространства

2

Испытание распределительной камеры (аппарат в сборе) пробным давлением для трубного пространства

Примечания:

1 Контроль на герметичность следует проводить в соответствии с требованиями ПБ 03-584. Испытание на герметичность крепления труб в трубной решетке допускается совмещать с гидравлическим испытанием и должно производиться пробным давлением, определяемым по расчетным условиям для корпуса Если расчетное давление кожуха меньше расчетного давления для распределительных камер, испытание на герметичность крепления труб в трубных решетках может проводиться воздухом, керосином, галоидами, гелием, хладоном.

2. Допускается проводить гидравлическое испытание по технологии, принятой на предприятии-изготовителе, обеспечивающей выявление возможных дефектов при испытании на прочность и герметичность элементов (деталей) и сборочных узлов аппарата.

Лист 101. Раздел 4 дополнить пунктом 4.4.

«4.4. Трубная решетка, как правило, должна выполняться из поковки. Поковка из углеродистой или низколегированной стали должна быть проконтролирована ультразвуком в объеме 100 %. Методика контроля и оценка качества должны соответствовать требованиям ОСТ 26-11-09. Допускается трубную решетку изготавливать из листового проката. Листовая сталь должна подвергаться контролю ультразвуком согласно требованиям ПБ 03-584».

Лист 102. Пункт 6.1. После слов «обязательное приложение 17 ОСТ 26-291» исключить слова «и обязательное приложение 18 ПБ 03-384».

Листы 103, 104 аннулировать и заменить на лист 103 изм. 1.

Лист 105. Приложение 1. Характеристика среды.

Третий абзац. Заменить ссылку: ГОСТ 2.1.007-76 на ГОСТ 12.1.007-76.

Пятый абзац. Заменить ссылку «ГОСТ 12.1.011» на «ГОСТ Р 51330.11, ГОСТ Р 51330.19»

Лист 107. Приложение 2 Пункт 2.10.

Третий абзац. Заменить ссылку «ГОСТ 12.1011» на «ГОСТ Р 51330.11, ГОСТ Р 51330.19»

Четвертый абзац после слов «Вызывает среда коррозионное растрескивание «да», «нет»» исключить слова, «если да, провести испытания».

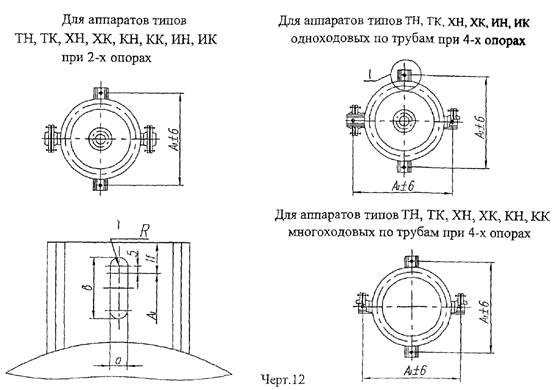

Расположение опор и штуцеров вертикальных аппаратов типов ТН, ТК, ХН, ХК, КН, КК, ИН, ИК.

Черт. 12

Таблица 21

Размеры в мм

Диаметр кожуха

Давление в кожухе, МПа

Длина труб, l

Количество опор

A1

R

α

в

lf, не менее

наружный

внутренний

159

-

1,6; 2,5; 4,0

1000, 1500;

2

322

12,0

24

40

25

273

2000; 3000

498

325

-

1500; 2000;

562

50

3000;4000

426

400

1,0; 1,6;

2000; 3000

660

30

630

600

2,5; 4,0

4000,6000

2 при l ≤ 2000

870

-

800

1,0; 1,6;

3000

1126

40

2,5

2000;4000,6000

1206

45

4,0

3000; 4000

2000; 6000

1294

17,5

35

70

55

-

1000

0,6; 1,0;

3000

4 при l > 2000

1412

21,0

42

80

45

1,6; 2,5

2000;4000; 6000;9000

1496

55

4,0

2000;3000 4000; 6000

-

1200

0,6; 1,0;

3000; 4000; 6000

4

1704

55

1,6; 2,5

9000

1800

70

-

1400

0,6; 1,0;

3000; 4000;

1910

55

1,6; 2,5

6000

2008

70

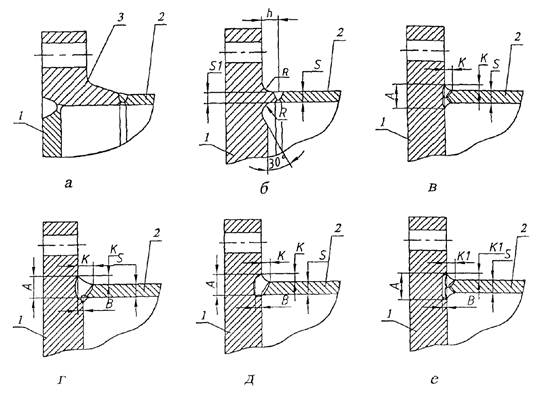

1.3.20. Узел соединения трубной решетки с концевой обечайкой кожуха аппарата должен соответствовать указанному на черт. 22 в зависимости от материала решетки, приведенного в настоящих технических условиях:

а - для решеток из листовой стали или поковок, ввариваемых во фланец;

б - для решеток из поковок с соединительным выступом независимо от марки стали;

в - для решеток из поковок без соединительного выступа независимо от марки стали или для решеток из листового проката из стали аустенитного класса;

г, д, е - для решеток из листового проката независимо от марки стали.

1 - решетка; 2 - концевая обечайка кожуха; 3 - фланец.

Черт. 22

Конструкция сборочной единицы крепления трубной решетки предусматривает

- по черт. 22б - размеры соединительного выступа должны удовлетворять условиям: hS; RS, S1S (где h - высота присоединительного выступа, R - радиус проточки, S1 - толщина соединительного выступа, S - толщина концевой обечайки кожуха),

- по черт 22в - размеры сварного соединения должны отвечать условиям A ≥ 2S; К ≥ 0,5S (где А - ширина наплавки или сварного соединения со стороны решетки, К - катет углового шва, S - толщина концевой обечайки кожуха),

- по черт. 22 г, д, е - размеры сварного соединения должны отвечать условиям A ≥ 2S, B ≥ 0,5S, КS, К1 ≥ 0,5S (где A - ширина наплавки или сварного соединения со стороны решетки, В - глубина наплавки или выступа разделки кромки в трубной решетке, К и К1 - катеты углового шва, S - толщина концевой обечайки кожуха).

Решетки из листовой углеродистой или низколегированной стали в месте присоединения к концевой обечайке должны быть проконтролированы ультразвуком согласно требованиям ГОСТ 22727, норма контроля - класс 1 ГОСТ 22727.

ПЕРЕЧЕНЬ
нормативно-технической документации, на которую
дается ссылка в настоящих технических условиях.

ГОСТ 9.014-78

ГОСТ 5520-79

ГОСТ 19281-89

ГОСТ 9.032-74

ГОСТ 5632-72

ГОСТ 21646-76

ГОСТ 9.104-79

ГОСТ 5959-80

ГОСТ 24634-81 Э

ГОСТ 9.401-91

ГОСТ 6032-89

ГОСТ 25054-81

ГОСТ 9.402-80

ГОСТ 6465-76

ГОСТ 25129-82

ГОСТ 9.407-84

ГОСТ 7350-77

ГОСТ 25347-82

ГОСТ 12.0.003-74

ГОСТ 7502-98

ГОСТ 26296-84

ГОСТ 12.1.004-91

ГОСТ 8479-70

ГОСТ 28759.2-90

ГОСТ 12.1.005-88

ГОСТ 8731-74

ГОСТ 28759.3-90

ГОСТ 12.1.007-76

ГОСТ 8733-74

ГОСТ 28759.4-90

ГОСТ 12.2.007.0-75

ГОСТ 8828-89

ГОСТ 28759.6-90

ГОСТ Р 51330.11-99

ГОСТ 9378-93

ГОСТ 28759.7-90

ГОСТ Р 51330.19-99

ГОСТ 9940-81

ГОСТ 29329-92

ГОСТ Р 15.201-2000

ГОСТ 9941-81

ОСТ 26-11-09-85

ГОСТ 166-89

ГОСТ 10144-89

ОСТ 26 291-94

ГОСТ 380-94

ГОСТ 12821-80

ОСТ 26-02-1015-85

ГОСТ 481-80

ГОСТ 13726-97

ОСТ 26-2040-96

ГОСТ 550-75

ГОСТ 14192-96

ОСТ 26-2041-96

ГОСТ 931-90

ГОСТ 14637-89

ОСТ 26-2042-96

ГОСТ 1050-88

ГОСТ 15150-69

ОСТ 26-2043-91

ГОСТ 2208-91

ГОСТ 15180-86

ОСТ 26-2091-93

ГОСТ 2405-88

ГОСТ 15527-70

ОСТ 26.260.14-2001

ГОСТ 2850-95

ГОСТ 17314-81

ОСТ 26.260.454-99

ГОСТ 4986-79

ГОСТ 17757-72

РД 09-167-97

«Правила устройства и безопасной эксплуатации сосудов, работающих под давлением, ПБ 03-576-03» Госгортехнадзора России.

«Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных, ПБ 03-584-03» Госгортехнадзора России.

«Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств, ПБ 09-540-03» Госгортехнадзора России.

«Общие правила перевозки грузов автотранспортом», 1971 г.

«Правила промышленной безопасности для нефтеперерабатывающих производств, ПБ 09-563-03» Госгортехнадзора России

«Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности» (ВСН 10-72), изд. 1974 г.

«Правила перевозки грузов», изд. «Транспорт», 1977 г.

«Технические условия погрузки и крепления грузов», изд. «Транспорт». 1988 г.

«Правила и нормы техники безопасности и промышленной санитарии для проектирования и эксплуатации пожаро- и взрывоопасных производств химической и нефтехимической промышленности», 1987 г.

«Аппараты теплообменные кожухотрубчатые и теплообменники «труба в трубе» Руководство по эксплуатации. АТК-РЭ-2004», ОАО «ВНИИнефтемаш».

«Строительные нормы и правила. Строительство в сейсмических районах (СНиП II-7-81

Составил

Толова



Н. контр.

Демина



Проверил

Родионов
