1 ПОДГОТОВЛЕН Научно-исследовательским институтом стандартизации и сертификации "Лот" Федерального государственного унитарного предприятия "Крыловский государственный научный центр" (НИИ "Лот" ФГУП "Крыловский государственный научный центр") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 005 "Судостроение"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 апреля 2025 г. N 378-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7061:2015 "Суда и морские технологии. Береговые сходни из алюминия для морских судов" (ISO 7061:2015 "Ships and marine technology - Aluminium shore gangways for seagoing vessels", MOD) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены курсивом, а также путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА.

Сопоставление структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДБ

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает требования к судовым сходням (далее - сходни).

Настоящий стандарт распространяется на сходни, перевозимые на борту судов и плавсредств различного назначения и предназначенные для обеспечения легкого, удобного и безопасного перехода людей с судна на берег и обратно, а также для перехода людей с судна на судно при благоприятных условиях.

Настоящий стандарт распространяется на сходни, используемые в горизонтальном положении или под углом.

Настоящий стандарт не распространяется на сходни, предназначенные для перемещения колесного транспорта, например груженых тележек.

ГОСТ ISO 1346 Изделия канатные из полипропиленовых фибриллированных пленочных нитей, мононитей, мультифиламентных нитей (ПП2) и полипропиленовых мультифиламентных нитей высокой прочности (ПП3) 3-, 4-, и 8-прядные. Общие технические условия

ГОСТ Р ИСО 8501-1 Подготовка стальной поверхности перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Визуальная оценка чистоты поверхности. Часть 1. Степень окисления и степени подготовки непокрытой стальной поверхности и стальной поверхности после полного удаления прежних покрытий

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 сходня (gangway): Переходной мостик, обеспечивающий безопасный переход с судна на берег и обратно или переход с судна на судно.

3.2 тетива (side stringer): Два продольных элемента сходни, к которым крепят поперечные балки, стойки, ролики или колеса, проушины для подъема.

3.3 поперечная балка (cross-member): Конструктивный поперечный элемент, соединяющий продольные балки тетивы и обеспечивающий поддержку настила сходни.

3.4 настил (decking): Гофрированная секция или пластина с плоским верхом, служащая полом сходне.

3.5 ступень (step): Элемент, обеспечивающий перемещение людей по наклонной сходне, представляющий собой перекладины из противоскользящего материала, закрепленные непосредственно по обеим сторонам к тетиве трапа.

3.6 поперечина (step): Противоскользящий элемент настила, представляющий собой брусья или небольшие секции, установленные на настиле.

3.7 поручень (guard rail): Верхняя направляющая, поддерживаемая стойками, для предотвращения падения людей со сходней.

3.8 леер (guard rail): Промежуточная направляющая, поддерживаемая стойками, для предотвращения падения людей со сходней.

3.9 зацеп (anti-slip securing part): Деталь, крепящаяся к крюковой пластине, проушине или угловой секции на верхнем конце тетивы, чтобы обеспечить прочное соединение сходни с конструкцией судна и избежать скольжения.

3.10 разъемные соединительные детали (removable connection parts): Детали, крепящиеся к тетиве в конце секций сходни, облегчающие разъединение и соединение крепежных деталей, чтобы прочно соединить две и более разделенные секции сходни в одну полную или разъединить одну полную сходню на две секции и более.

Сходни могут быть двух типов:

Как правило, сходни выполнены из одной секции, реже из двух.

Общая длина сходней L должна составлять не менее 2 м, с возможным увеличением по 0,5 м до длины в 9 м. Для сходней длиной более 9 м каждое увеличение должно составлять примерно 1 м, пока не будет достигнута определенная общая длина.

4.1 Сходни типа A

Сходни типа A, имеющие максимальный угол наклона 30°, оснащены настилом с поперечинами.

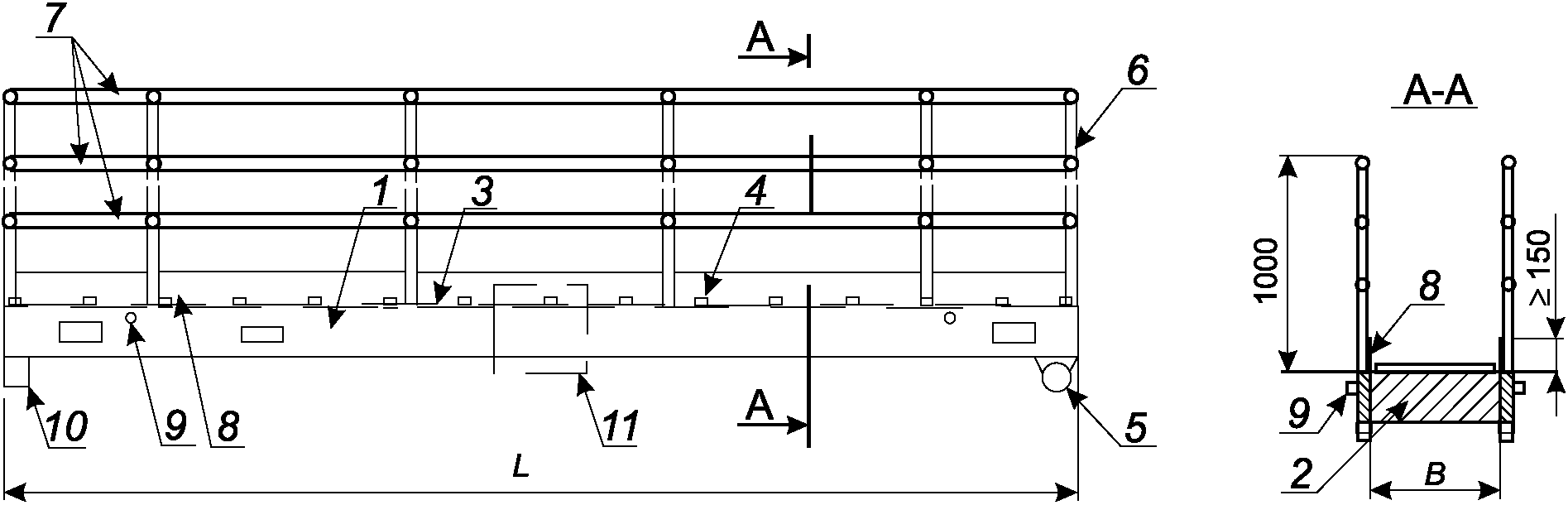

Сходни типа A и их основные размеры показаны на рисунке 1.

4.2 Сходни типа B

Сходни типа B, имеющие максимальный угол наклона 55°, оснащены дуговыми ступенями, закрепленными на тетиве сходни, и предохранительным настилом под ними.

5.1.1 Сходня в собранном виде должна выдерживать равномерную нагрузку на настил в 4000 Н/м², когда сходня находится в горизонтальном положении. Сходни типа B должны выдерживать нагрузку, эквивалентную 735 Н на каждую ступень. Провисание тетивы сходни под действием нагрузки не должно превышать значение общей длины, деленной на 75.

5.1.2 При действии допускаемых нагрузок на сходню, как указано в 5.1.1, напряжения в деталях сходней не должны превышать двукратный запас относительно условного предела текучести 0,2% используемого сплава.

5.1.3 Тетива сходней должна быть изготовлена из алюминиевого сплава или нержавеющей стали. Тетивы сходней длиной 4 м и более следует изготавливать с одним или двумя поперечными сварными швами. Швы должны быть расположены от концов тетивы на расстоянии не более 1/3 длины сходни.

5.1.4 Поперечные балки, прикрепленные к тетиве, должны служить опорой для настила и должны быть изготовлены из уголка или полого профиля.

5.1.5 Настил должен состоять либо из сплошной гофрированной секции с плоскими торцами либо из отдельных плоских пластинчатых секций, между поперечин которых должно быть нанесено противоскользящее покрытие.

5.1.6 Поперечины должны быть изготовлены из алюминиевого прутка или прямоугольного полого профиля или из твердых пород дерева, или из тонколистной нержавеющей стали и должны быть расположены через равные промежутки от 300 до 400 мм в поперечном направлении.

Высота поперечин должна составлять не менее 30 мм над настилом; поперечины из твердых пород дерева должны иметь минимальную ширину профиля 40 мм в месте контакта с настилом. Все поперечины должны быть надежно закреплены и простираться на всю ширину сходней с зазором 25 мм между поперечиной и ограждением настила с каждой стороны для облегчения очистки сходней. Вода не должна собираться между ступенями.

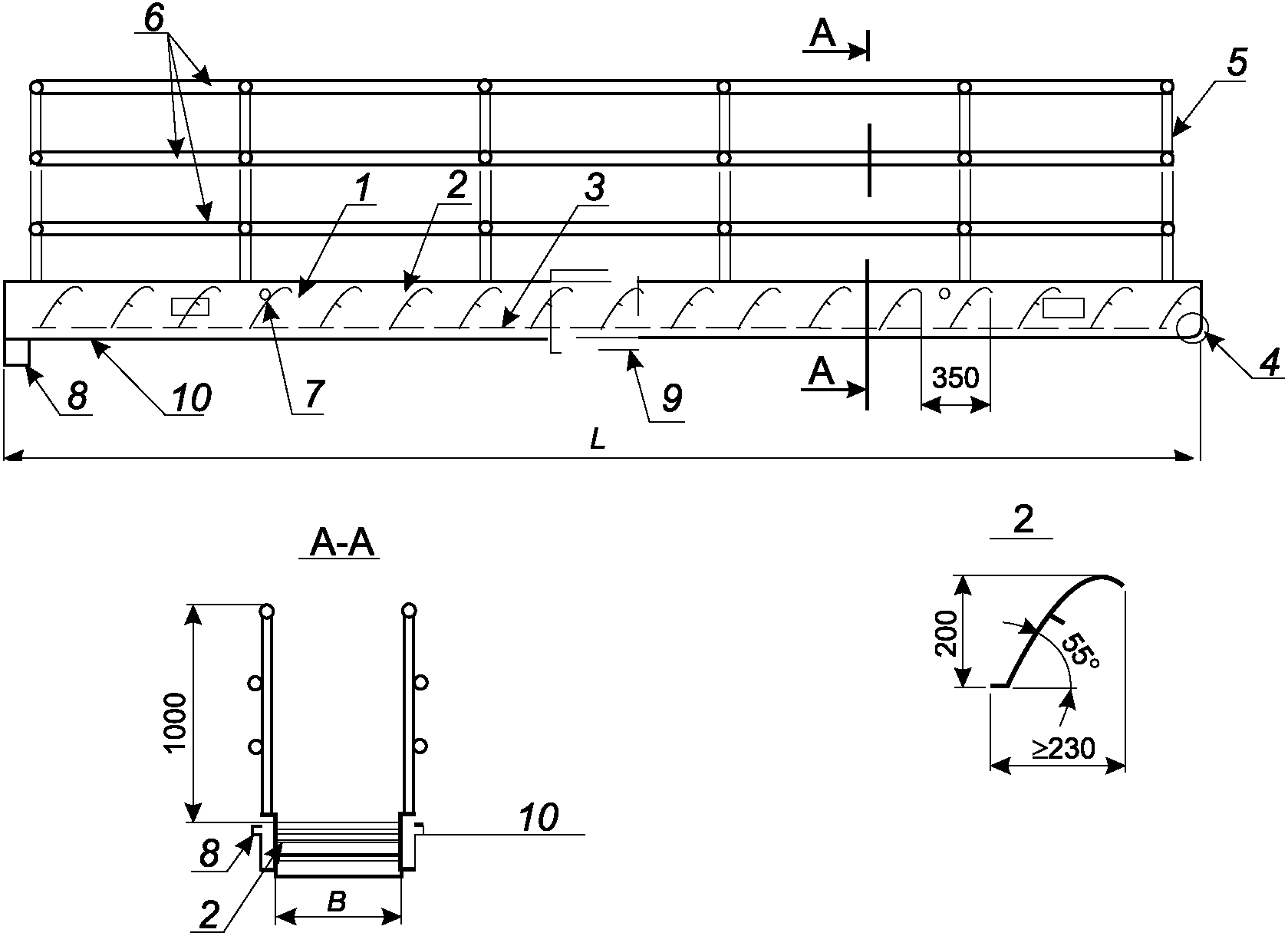

5.1.7 Ступени для сходни типа B (см. рисунок 2) должны жестко крепиться к тетиве при угле наклона не более 55° от горизонта, располагаться на расстоянии 350 мм друг от друга и выдерживать расчетную нагрузку.

5.1.8 Стойки должны быть изготовлены из углеродистой стали, стали, стойкой к коррозии в морской воде (для эксплуатации в морских условиях), или из сплавов алюминия, стойких к коррозии в морской воде. Стойки должны быть установлены через равные промежутки вдоль сходни с максимально допустимым интервалом 1500 мм. Нижний леер должен находиться на высоте 240 мм от тетивы, средний - на половине расстояния от нижнего леера до поручня. Стойки и связанные с ними поручни или леера (что применимо) должны выдерживать боковую нагрузку 500 Н на 1 м длины поручня (леера), приложенную на верхнем конце стойки перпендикулярно ей, без остаточной деформации стоек и/или поручней (если применимо). Могут быть установлены стойки одного из следующих типов:

a) стационарно закрепленные;

b) петельные, с приспособлением для предотвращения ненамеренного складывания стоек;

c) переносные, с устройством фиксации для предотвращения ненамеренного смещения с гнезда или базовой опоры.

5.1.9 Поручень и оба леера (см. рисунок 1) должны быть выбраны из следующих типов:

- непрерывный и надлежащим образом натянутый сизалевый или манильский канат либо синтетический или стальной трос;

- непрерывный жесткий алюминиевый (или из нержавеющей стали) сплошной или полый профиль.

Стальные тросы должны иметь конструкцию размерами 1 x 19, 7 x 37, 6 x 37 о.с.

В случае использования фибровых или проволочных канатов должен быть предусмотрен способ повторного натяжения таких канатов.

Полипропиленовые канаты должны быть сертифицированы на устойчивость к ультрафиолетовому излучению в течение двух лет воздействия в тропических условиях.

5.1.10 На каждой стороне сходни должны быть установлены ограждения настила или каждая сторона тетивы должна быть использована в качестве бортика для ног на минимальной высоте 150 мм от настила.

5.1.11 На одном конце сходней должны быть установлены ролик или колеса с минимальным наружным диаметром 100 мм. Ролики и колеса должны быть снабжены самосмазывающимися подшипниками или смазочными ниппелями с резьбой М10 x 1. При максимальном угле использования сходней не должно быть потери контакта между роликом или колесами и контактной поверхностью.

5.1.12 Сходни должны быть оснащены четырьмя подъемными проушинами, надежно прикрепленными к тетиве и расположенными таким образом, чтобы обеспечить сбалансированный подъем.

5.1.13 Сходни должны быть снабжены зацепами, надежно прикрепленными к тетиве и расположенными таким образом, чтобы предотвратить соскальзывание сходней с палубы судна или других опорных конструкций, а также обеспечить изменение угла наклона сходни.

5.1.14 Допуски на изготовление сходней приведены в таблице 2.

5.1.15 Поверхности деталей сходней должны быть безопасными для пользователей и сохранять свои свойства в морских условиях.

5.1.15.1 Поверхность стальных частей сходней должна быть очищена от ржавчины до степени очистки Sa 2,5 или St 3, указанной в ГОСТ Р ИСО 8501-1, и покрыта антикоррозионными покрытиями, либо оцинкована горячим способом в соответствии с требованиями ГОСТ 9.307.

5.1.15.2 Поверхности алюминиевых частей сходней должны быть подвергнуты анодно-окислительной обработке в соответствии с ГОСТ 9.301 или действующей нормативной документацией.

5.1.15.3 Если контакта стальных и алюминиевых деталей сходней избежать невозможно, поверхность контакта должна быть защищена особенно тщательно. Для предотвращения гальванической коррозии должны быть предусмотрены антикоррозионные прокладки из полисульфидной резины или политетрафторэтилена, не содержащие асбеста.

Деревянные части сходней должны быть обработаны таким образом, чтобы избежать гниения и плесени.

5.1.16 Сборка, включающая тетиву, поперечные балки, настил, поперечины или ступени, вместе со всеми вспомогательными элементами не должна иметь видимых дефектов и деформаций.

5.1.17 Все изделия сходней не должны иметь открытых грубых или острых краев, способных нанести травму.

5.1.18 При подготовке к клепке, болтовому соединению или сварке алюминиевых или стальных конструкций необходимо соблюдать осторожность, чтобы не превысить допустимые расчетные напряжения.

Основные детали сходней должны быть изготовлены из материалов, указанных в таблице 3. Требования к листам из алюминия и алюминиевых сплавов - по ГОСТ 21631.

7.1 На заводе-изготовителе должны быть проведены приемо-сдаточные испытания.

7.1.1 Одна сходня наибольшей проектной длины для каждого типа тетивы должна быть испытана методами согласно разделу 8, а сертификат испытаний должен быть предоставлен потребителю по запросу.

7.1.3 Каждая сходня, представленная для типовых испытаний, должна быть полностью собрана и подвергнута испытаниям, указанным в разделе 8.

7.2 Сходни, прошедшие приемо-сдаточные испытания по 7.1, должны быть подвергнуты испытаниям, указанным в 8.1 и 8.3, по требованию заказчика.

8.1 Подъем

Необходимо поднять сходню с помощью предусмотренных подъемных проушин. После проведения испытания должны отсутствовать признаки деформации проушин или прилегающей конструкции.

8.2 Начальное провисание

Для проведения испытаний сходню необходимо установить в горизонтальное положение на четыре точки опоры. После установки сходни требуется измерить максимальное провисание для каждой тетивы. Максимальное провисание для каждой тетивы измеряют как максимальное расстояние по вертикали между струной или проволокой, натянутой между точками опоры и основанием сходни. Начальное провисание Y вычисляют по формуле

где Y₁ - начальное провисание для первой тетивы;

Y₂ - начальное провисание для второй тетивы.

При выполнении индивидуальных испытаний начальное провисание не должно быть больше, чем зафиксированное при проведении типового испытания.

8.3 Провисание под нагрузкой

При сохранении опоры сходни, как в 8.2, следует провести испытание на провисание непосредственно после определения результатов начального провисания. Необходимо приложить без толчков равномерную нагрузку, эквивалентную 4000 Н/м², к продольной осевой линии настила. Нагрузка должна быть обеспечена посредством мешков с песком удобного размера или иного материала, который не повредит сходню, и должна быть расположена на равных интервалах длиной не более 1 м. Если конструкция включает отдельные пластины настила, к каждой пластине поочередно прикладывают нагрузку, эквивалентную 4000 Н/м². Испытательную нагрузку следует выдерживать в течение 15 мин, после чего необходимо измерить общее провисание сходни на каждой тетиве. Сходни типа B должны испытывать нагрузку, эквивалентную 735 Н на каждую ступеньку.

Максимальное провисание для каждой тетивы измеряют как максимальное расстояние по вертикали между струной или проволокой, натянутой между точками опоры и основанием сходни.

Среднее значение двух показаний Y'₁ и Y'₂ принимают за общее провисание Y_о.

Общее провисание Y_о вычисляют по формуле

где Y'₁ - максимальное провисание для первой тетивы;

Y'₂ - максимальное провисание для второй тетивы.

Провисание под действием нагрузки вычисляют путем вычитания начального провисания из общего провисания по формуле

где Y'₁ - максимальное провисание для первой тетивы;

Y'₂ - максимальное провисание для второй тетивы;

Y₁ - начальное провисание для первой тетивы;

Y₂ - начальное провисание для второй тетивы.

9.1 Сходни, подвергшиеся приемо-сдаточные испытаниям, должны быть осмотрены после испытаний для того, чтобы убедиться в отсутствии признаков остаточных дефектов или повреждений.

9.2 Все сходни должны быть визуально проверены после испытаний, чтобы убедиться в следующем:

a) деформация тетивы сходни отсутствует;

b) настил с поперечинами или ступени закреплены надлежащим образом;

c) ролик или колеса свободно вращаются;

d) если необходимо, стойки, перила и леера должны быть легко установлены в исходное положение;

e) разъемные соединительные детали для жестких соединений могут быть надлежащим образом уложены при демонтаже сходни;

f) фирменная табличка прикреплена и правильно оформлена.

10.1 Сходни должны иметь постоянную маркировку в виде вывешенной на видном месте таблички.

Табличка должна содержать следующие сведения, относящиеся к сходне:

- наименование или товарный знак изготовителя;

- наименование данного изделия;

- обозначение настоящего стандарта;

- технические характеристики изделия (общая длина и ширина);

- тип: A/B;

- расчетную нагрузку;

- максимально допустимый угол наклона, в градусах;

- массу;

- дату изготовления;

- штамп отдела инспекции судна;

Пример условного обозначения сходни типа A общей длиной 9 м, ограниченной углом наклона 30° по ГОСТ Р 72042-2025
