Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Акционерным обществом "Диэлектрические кабельные системы" (АО "ДКС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 октября 2025 г. N 190-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2025 г. N 1498-ст межгосударственный стандарт ГОСТ IEC 60269-4-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2026 г. с правом досрочного применения

5 Настоящий стандарт идентичен международному стандарту IEC 60269-4:2024 "Предохранители плавкие низковольтные. Часть 4. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств" ("Low-voltage fuses - Part 4: Supplementary requirements for fuse-links for the protection of semiconductor devices", IDT).

Международный стандарт разработан подкомитетом 32B "Низковольтные плавкие предохранители" Технического комитета по стандартизации TC 32 "Предохранители" Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется вместо ссылочных международных стандартов использовать соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ IEC 60269-4-2016; ГОСТ IEC 60269-4-1-2011

Настоящий стандарт применяют совместно с IEC 60269-1:2024 "Предохранители плавкие низковольтные. Часть 1. Общие требования".

Настоящий стандарт дополняет или изменяет соответствующие разделы или пункты IEC 60269-1:2024, где это необходимо.

Таблицы и рисунки настоящего стандарта, дополняющие IEC 60269-1:2024, нумеруются, начиная с 101. Дополнительные приложения обозначаются AA, BB и т.д.

Применяют IEC 60269-1 со следующими дополнительными требованиями.

Плавкие вставки для защиты полупроводниковых устройств должны соответствовать требованиям IEC 60269-1, если иное не оговорено далее, и также должны соответствовать нижеизложенным дополнительным требованиям.

Настоящие дополнительные требования применяют к плавким вставкам, которые используются в электроустановках, содержащих полупроводниковые устройства, в цепях с номинальным напряжением не выше 1000 В переменного тока или 1500 В постоянного тока. Требования могут применять и для плавких вставок с более высоким номинальным напряжением.

Примечание - Такие плавкие вставки обычно называют "полупроводниковыми плавкими вставками".

Целью настоящего стандарта является установление характеристик полупроводниковых плавких вставок, чтобы их можно было заменить другими плавкими предохранителями или их частями с аналогичными характеристиками при условии их взаимозаменяемости по габаритным размерам. В настоящем стандарте установлены:

a) характеристики плавких предохранителей, определяющие:

1) номинальные значения;

2) температуру перегрева в нормальных условиях эксплуатации;

3) потери мощности;

4) времятоковые характеристики;

5) отключающую способность;

6) характеристики пропускаемого тока и I²t;

7) характеристики дугового напряжения;

b) типовые испытания для подтверждения характеристик плавких предохранителей;

c) маркировка плавких предохранителей;

d) наличие и форма представления технических характеристик (см. приложение BB).

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

IEC 60269-1:2024, Low-voltage fuses - Part 1: General requirements (Предохранители плавкие низковольтные. Часть 1. Общие требования)

IEC 60269-2:2013, Low-voltage fuses - Part 2: Supplementary requirements for fuses for use by authorized persons (fuses mainly for industrial application) - Examples of standardized systems of fuses A to K [Предохранители плавкие низковольтные. Часть 2. Дополнительные требования к плавким предохранителям, используемым квалифицированным персоналом (главным образом, промышленного назначения). Примеры стандартизированных систем предохранителей от A до K]

IEC 60269-2:2013/AMD1:2016, IEC 60269-2:2013/AMD2:2024

IEC TR 60269-5:2014, Low-voltage fuses - Part 5: Guidance for the application of low-voltage fuses (Предохранители плавкие низковольтные. Часть 5. Руководство по применению низковольтных предохранителей)

IEC TR 60269-5:2014/AMD1:2020

IEC 60417, Graphical symbols for use on equipment (Обозначения графические для аппаратуры)

ISO 3, Preferred numbers - Series of preferred numbers (Предпочтительные числа. Ряды предпочтительных чисел)

В настоящем стандарте применены термины по IEC 60269-1, а также следующие термины с соответствующими определениями.

3.2.101 полупроводниковое устройство (semiconductor device): Устройство, основные характеристики которого обуславливаются движением носителей заряда в полупроводнике.

[IEC 60050-521:2002, 521-04-01]

3.2.102 плавкая вставка для защиты полупроводников (semiconductor fuse-link): Токоограничивающая плавкая вставка, предназначенная для защиты полупроводниковых устройств от перегрузок и коротких замыканий, способная в указанных условиях отключать ток с любым значением в пределах диапазона отключения (см. 8.4).

3.2.103 сигнальное оборудование (signal device): Части предохранителя, сигнализирующие о срабатывании предохранителя в удаленном месте.

Примечание - Сигнальное оборудование содержит боек и вспомогательный выключатель. Может быть применено и электронное оборудование.

3.2.104 преобразователь напряжения; ПН [voltage source inverter (VSI)]: Инвертор с фиксированным значением напряжения на выходе.

Примечание - Также может называться жестким преобразователем напряжения, т.е. преобразование питающего тока производится без каких-либо иных практических изменений выходного напряжения.

[IEC 60050-551:1998, 551-12-11]

3.2.105 плавкая вставка для защиты преобразователя напряжения (ПН плавкая вставка) [voltage source inverter fuse-link (VSI fuse-link)]: Токоограничивающая плавкая вставка, способная в указанных условиях отключать ток короткого замыкания, источником которого является заряженный конденсатор постоянного тока преобразователя напряжения.

Примечание 1 - В настоящем стандарте применяется сокращение "ПН плавкая вставка".

Примечание 2 - ПН плавкая вставка пропускает протекающий ток короткого замыкания, источником которого является заряженный конденсатор постоянного тока преобразователя напряжения, при очень низкой индуктивности, которая является частым явлением при нормальном применении. Эти условия короткого замыкания характеризуются очень низким значением постоянной времени, как правило, 3 мс и менее. Прикладываемое питающее напряжение является постоянным и снижающимся в процессе роста тока короткого замыкания.

Примечание 3 - Некоторые электроустановки, имеющие множественные индивидуальные выходы преобразователя напряжения переменного тока, могут иметь главный вход от внешнего выпрямителя. В этом случае соответствующее полное сопротивление при протекании тока повреждения может влиять на срабатывание плавкой вставки - данные соответствующей постоянной времени и типоразмера конденсатора могут быть необходимы для анализа при выборе необходимой защиты от короткого замыкания.

Применяют IEC 60269-1 со следующими дополнительными требованиями.

Необходимо использовать плавкие предохранители только в соответствии с их номинальными значениями.

Номинальное напряжение плавкой вставки переменного тока соотносится с напряжением до включения: оно основывается на действующем значении синусоидального переменного напряжения. Предполагается, что это напряжение до включения остается одинаковым на протяжении всего периода срабатывания плавкой вставки. Это предположение положено в основу всех испытаний для проверки номинальных значений.

Номинальное напряжение плавкой вставки постоянного тока и ПН плавкой вставки соответствует напряжению до включения. Оно основывается на среднем значении данного напряжения. Если постоянное напряжение получают путем преобразования переменного, то предполагается, что пульсация вызывает колебания не более 5% или менее 9% от среднего значения.

В условиях эксплуатации напряжение до включения - это напряжение, вызывающее в поврежденной цепи нарастание тока до уровня, при котором плавкая вставка срабатывает.

Поэтому переменное напряжение до включения в однофазной цепи переменного тока обычно равно возвращающемуся напряжению. Во всех случаях, когда переменное напряжение не синусоидально, необходимо знать напряжение до включения как функцию времени.

Для выпрямленного напряжения для ПН плавкой вставки важные значения имеют:

- среднее значение за весь период срабатывания плавкой вставки;

- мгновенное значение к концу времени горения дуги.

Номинальный ток плавкой вставки для защиты полупроводниковых устройств основывается на действующем значении синусоидального переменного тока при номинальной частоте.

При постоянном напряжении действующее значение тока не должно превышать действующего значения при переменном токе при номинальной частоте.

Примечание - Тепловая реакция плавкого элемента за время воздействия может быть так мала, что можно предположить, что срабатывание в условиях множества отклонений от синусоидальной формы тока можно ожидать на основе воздействия действующего значения тока. Это означает, что при низкой частоте форма тока представлена отдельным всплеском, значительно отличающимся от синусоидального тока, например, в случае преобразования частоты и приложения нагрузки.

Номинальная частота соотносится с частотой синусоидального тока и напряжения, положенных в основу типовых испытаний.

4.7.3 Постоянная времени

При постоянном токе ожидаемые на практике постоянные времени считаются соответствующими значениям в таблице 105.

Для ПН плавких вставок эквивалентные значения постоянных времени предполагается на практике согласовывать с соответствующими значениями из таблицы 106.

Примечание 1 - Высокий уровень роста тока короткого замыкания является результатом низкой индуктивности, что рассматривается как низкая постоянная времени.

Примечание 2 - В случае короткого замыкания вместо постоянной времени может использоваться значение di/dt.

где E - значение напряжения источника постоянного тока;

L - общая индуктивность разрядной цепи конденсатора.

Применяют IEC 60269-1.

Применяют IEC 60269-1 со следующими дополнительными требованиями.

a) Номинальное напряжение (см. 6.2);

b) номинальный ток (см. IEC 60269-1:2024, 6.3);

c) род тока и номинальная частота (см. IEC 60269-1:2024, 6.4);

d) номинальные потери мощности (см. IEC 60269-1:2024, 6.5);

e) времятоковые характеристики (см. 6.6);

f) диапазон отключения (см. IEC 60269-1:2024, 6.7.1);

g) номинальная отключающая способность (см. IEC 60269-1:2024, 6.7.2);

h) характеристики пропускаемого тока (см. 6.8.2);

i) характеристики I²t (см. 6.8.3);

j) размеры или типоразмер (если необходимо);

k) характеристики напряжения дуги (см. 6.9);

l) плавкие вставки могут быть использованы только с основаниями и/или держателями плавких предохранителей, заявленными изготовителем и определенными в документации.

Применяют ряд номинальных переменных напряжений не более 690 В и постоянных - не более 750 В в соответствии с IEC 60269-1; при более высоких напряжениях следует выбирать значения из ряда R 5 или, если это невозможно, из ряда R 10 согласно ISO 3.

Плавкие вставки должны иметь установленное напряжение переменного или постоянного тока преобразователя напряжения.

Номинальная частота - это частота, к которой относятся рабочие характеристики.

Дополнительно к требованиям IEC 60269-1 изготовитель должен указать потери мощности как функцию тока в диапазоне от 50% до 100% номинального тока.

В случае, когда это необходимо, сопротивление плавкой вставки определяют как отношение между потерями мощности и соответствующим значением тока.

6.6.2.1 Общие требования

Времятоковые характеристики зависят от конструкции плавкой вставки и от окружающей температуры и условий охлаждения для нее.

Изготовитель должен предоставить времятоковые характеристики для температуры окружающего воздуха 20 °C - 25 °C в соответствии с условиями, указанными в 9.3. Времятоковые характеристики совмещают с преддуговой характеристикой и характеристиками отключения.

При переменном токе времятоковые характеристики указывают при номинальной частоте и для преддугового времени или времени срабатывания продолжительнее чем 0,1 с.

При постоянном токе их указывают для постоянных времени согласно таблице 105 и для преддугового времени или времени срабатывания продолжительнее, чем 15.

При повышенных значениях ожидаемого тока (уменьшения времени) ту же информацию можно предоставить в форме характеристик I²t (см. 6.8.2).

6.6.2.2 Преддуговые времятоковые характеристики

При переменном токе преддуговая времятоковая характеристика должна относиться к симметричному переменному току указанной (номинальной) частоты.

При постоянном токе преддуговая времятоковая характеристика особенно важна при длительности более 15 для данной цепи и в этом диапазоне тождественна преддуговой врямятоковой характеристике при переменном напряжении.

Примечание 1 - Из-за широкого диапазона постоянных времени цепи, ожидаемых в процессе эксплуатации, информацию для интервалов времени менее 15 желательно представить в виде преддуговой I²t характеристики.

Примечание 2 - Значение 15 выбрано для установления границы влияния, оказываемого различной скоростью нарастания тока на преддуговую времятоковую характеристику при меньшей длительности.

6.6.2.3 Времятоковые характеристики отключения

Для переменного тока с временем продолжительнее 0,1 с и постоянного тока продолжительнее чем 15, период горения дуги незначительно отличается от преддугового времени. Время срабатывания эквивалентно преддуговому времени.

6.6.3.1 Условные время и токи плавких вставок "aR"

См. 8.4 и таблицу 101.

6.6.3.2 Условные время и токи плавких вставок "gR" и "gS"

Условные время и токи плавких вставок приведены в таблице 101.

Не применяют.

Первая буква в обозначении типа плавкой вставки указывает диапазон отключения:

- "a" - плавкие вставки с отключающей способностью в части диапазона, см. 8.4;

- "g" - плавкие вставки с отключающей способностью во всем диапазоне.

Вторая буква "R" и "S" указывает на категорию применения для плавких вставок для защиты полупроводниковых устройств, соответствующих настоящему стандарту.

Вставки типа "R" срабатывают быстрее, чем типа "S" и имеют более низкие значения I²t.

Вставки типа "S" имеют более низкие значения рассеиваемой мощности и при применении с кабелями имеют преимущество по сравнению с типом "R".

Например:

- "aR" - плавкие вставки с отключающей способностью в части диапазона для защиты полупроводниковых устройств;

- "gR" - плавкие вставки основного применения с отключающей способностью во всем диапазоне, для защиты полупроводниковых устройств, предназначенные для низких значений I²t;

- "gS" - плавкие вставки основного применения с отключающей способностью во всем диапазоне, для защиты полупроводниковых устройств, с низкими величинами рассеиваемых мощностей.

Некоторые плавкие вставки типа "aR" применяют для защиты преобразователей напряжения. Учитывая, что обычно вставки "aR" - переменного напряжения, это может вызвать необходимость испытать преобразователь в условиях короткого замыкания в цепи постоянного тока. Для данного назначения в материалах, предоставляемых изготовителями для вставок "aR", характеристики при постоянном напряжении должны быть указаны как "для защиты преобразователей".

Рекомендуется установить значения отключающей способности не менее 50 кА для переменного тока и 20 кА - для постоянного тока.

Для переменного тока номинальную отключающую способность определяют по результатам типовых испытаний в цепи с исключительно линейным полным сопротивлением и постоянным значением прилагаемого синусоидального напряжения при номинальной частоте.

Для постоянного тока номинальную отключающую способность определяют по результатам типовых испытаний в цепи с исключительно линейными индуктивностью и сопротивлением и постоянным значением прилагаемого напряжения.

Для преобразователей напряжения номинальную отключающую способность определяют по результатам типовых испытаний в цепи с низкой постоянной времени. Постоянную времени для этих испытаний определяют по таблице 106. Необходимая номинальная наибольшая отключающая способность ПН плавкой вставки составляет не менее 20 кА.

Примечание - В практических установках дополнительные нелинейные полные сопротивления и имеющиеся однонаправленные компоненты напряжения могут значительно влиять на жесткость каждого отключения в положительную или отрицательную стороны.

Изготовитель должен предоставить характеристики пропускаемого тока согласно примеру в соответствии с IEC 60269-1:2024 (рисунок 4) в двойных логарифмических координатах, с ожидаемым током по оси абсцисс и, при необходимости, с напряжением до включения и/или частотой в качестве параметра.

Для переменного тока характеристики пропускаемого тока должны отражать наибольшее значение тока, возможное в процессе эксплуатации. Они должны соответствовать условиям, вытекающим из условий испытания по настоящему стандарту, например, указанным значениям напряжения, частоты и коэффициента мощности. Характеристики пропускаемого тока проверяют в ходе испытаний по 9.6.

Для постоянного тока характеристики пропускаемого тока должны отражать наибольшее значение тока, возможное в процессе эксплуатации в цепях с постоянной времени, указанной в таблице 105 для вставок типов "aR", "gS" и "gR", или согласно таблице 106 для вставок типа "aR", предназначенных для преобразователей. Для вставок типов "aR", "gS" и "gR" эти значения в цепях с малыми постоянными времени могут быть повышены по сравнению с указанными в таблице 105. Изготовитель должен предоставить соответствующую информацию для возможности установления такой высокой характеристики пропускаемого тока.

Примечание - Значения характеристики пропускаемого тока зависят от постоянной времени цепи. Изготовитель должен предоставить соответствующую информацию по возможным изменениям в пределах постоянной времени от 5 до 10 мс.

6.8.3 Характеристики I²t

6.8.3.1 Преддуговая характеристика I²t

При переменном токе изготовитель указывает преддуговую характеристику I²t, основанную на действующем значении симметричного переменного тока установленной (номинальной) частоты.

При постоянном токе изготовитель указывает преддуговую характеристику I²t, основанную на действующем значении постоянного тока при постоянной времени, указанной в таблице 105 для вставок типов "aR", "gS" и "gR", или согласно таблице 106 для вставок типа "aR", предназначенных для преобразователей напряжения.

Для постоянного тока значение преддуговой характеристики I²t соответствует наименьшему значению, полученному при срабатывании. Оно должно основываться на действующем значении постоянного тока, как это определено в требованиях для испытания на отключающую способность N 1, приведенных в подразделе 9.7.

6.8.3.2 Характеристика отключения I²t

При переменном токе характеристики отключения I²t строят с указанием напряжения до включения в качестве параметра и при постоянном значении коэффициента мощности цепи. В общем случае характеристики основываются на моменте появления тока, обуславливающего наибольшее значение отключения I²t (см. 9.7). Параметры напряжения включают, по крайней мере, 100%, 50% и 25% значения номинального напряжения.

При постоянном токе характеристики отключения I²t строят с указанием напряжения до включения в качестве параметра и для постоянной времени, указанной в таблице 105 для вставок типов "aR", "gS" и "gR", или согласно таблице 106 для вставок типа "aR", предназначенных для преобразователей. Параметры напряжения включают, по крайней мере, 100% и 50% значения номинального напряжения. Это дает право определить характеристики отключения I²t при низких напряжениях испытаниями в соответствии с таблицей 105 или 106 в зависимости от того, что это: установка постоянного тока или преобразователь.

Значения I²t при пониженном напряжении рассчитывают в соответствии с методом, описанным в IEC 60269-1:2024 (пункт B.3).

Характеристики напряжения дуги, представленные изготовителем, показывают наибольшее (пиковое) значение напряжения дуги как функцию напряжения до включения цепи, в которую введена плавкая вставка, и, при переменном токе для коэффициентов мощности, указанных в таблице 104, при постоянном токе постоянные времени в соответствии с таблицей 105 или 106 в зависимости от того, что это: установка постоянного тока или преобразователь напряжения.

Применяют IEC 60269-1 со следующими дополнительными требованиями.

Применяют IEC 60269-1:2024 (пункт 7.3), со следующими дополнениями:

- информацию о изготовителе и/или символы, представляющие все характеристики, указанные в IEC 60269-1:2024 (пункт 6.1.3);

- категорию применения, "aR" или "gR", или "gS";

- комбинацию символов по IEC 60417 плавкого предохранителя (5016) и выпрямителя (5186), представленные ниже.

Для номинальной плавкой вставки ПН на изделии необходимо указать дополнительную маркировку, например "1200 V DC VSI" с указанием номинального напряжения.

Применяют IEC 60269-1 со следующими дополнительными требованиями.

Плавкая вставка должна быть спроектирована и рассчитана так, чтобы при испытании номинальным током в соответствии с 9.3 не превышались:

- пределы превышения температуры наиболее нагретых верхних металлических частей плавкой вставки, указанных изготовителем (см. рисунки 101 и 102);

- потери мощности при номинальном токе, указанном изготовителем.

Плавкая вставка должна быть спроектирована и рассчитана так, чтобы она могла непрерывно проводить любой ток, не превышающий его номинального значения.

Плавкая вставка типа "aR" должна срабатывать и отключать любую величину тока, не превышающую номинальную отключающую способность, указанную изготовителем, и не менее чем ток, равный I_2a (см. таблицы 104 и 105).

Для плавких вставок типов "gR" и "gS" в течение условного времени и при токах, указанных в таблице 101:

- плавкая вставка не срабатывает при проведении любого тока, не превышающего условный ток неплавления I_nf;

- она срабатывает при проведении тока равного или более условного тока плавления I_f, равного и меньшего чем номинальная отключающая способность.

Плавкая вставка должна быть способна отключать при номинальной частоте и напряжении, не превышающем номинальное напряжение, любую цепь, для которой ожидаемый ток составляет значение между током, указанным в 8.4, и номинальной отключающей способностью:

- при переменном токе параметры испытания приведены в таблице 104;

- при постоянном токе - в таблице 105;

- предназначенной для защиты преобразователя - в таблице 106.

Значения отключения I²t, проверенные по 9.7, не должны превышать характеристики, указанные изготовителем. Значения преддугового I²t, проверяемые по 9.7, должны быть не ниже установленных значений (см. 6.8.2.1 и 6.8.2.2).

Значения напряжения дуги, измеренные как указано в 9.7.5, не должны превышать значений, указанных изготовителем (см. 6.9).

Применяют IEC 60269-1 со следующими дополнительными требованиями.

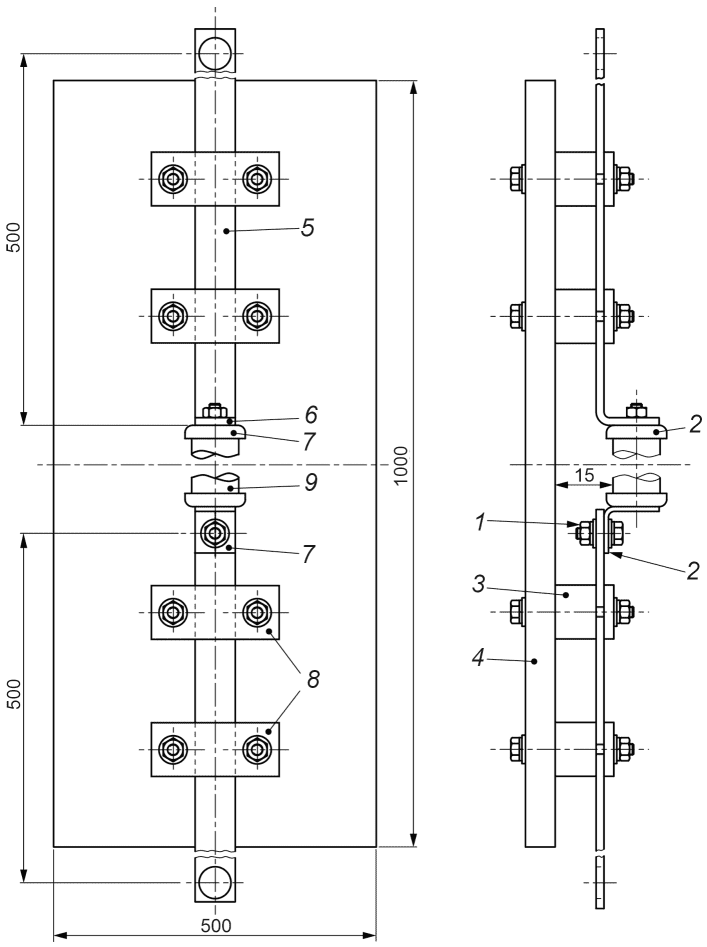

Плавкая вставка должна быть смонтирована на открытом воздухе (вне оболочки), в месте, защищенном от сквозняков и, при отсутствии других указаний, в вертикальном положении (см. 9.3.1). Примеры испытательных устройств изображены на рисунках 101 и 102. Испытательные установки для других видов плавких вставок приведены в IEC 60269-2 и IEC 60269-3.

9.1.6.2 Полные испытания

Перечень полных испытаний плавких вставок приведен в таблице 102. Внутреннее сопротивление всех плавких вставок определяют, а потом записывают в протоколе(ах) испытания(й).

Плавкая вставка должна иметь отключающую способность при переменном токе или при постоянном токе, или отключающую способность преобразователя. Может быть одна или несколько из указанных отключающих способностей.

9.1.6.3 Испытание плавких вставок однородной серии

Плавкие вставки, имеющие промежуточные значения номинальных токов в однородной серии, освобождаются от типовых испытаний, если плавкие вставки наибольшего номинального тока были испытаны в соответствии с 9.1.6.2 и если плавкая вставка наименьшего номинального тока была испытана в соответствии с таблицей 103.

Для данного испытания используют только одну плавкую вставку. Ее вертикально устанавливают на стандартной испытательной установке. Примеры приведены на рисунках 101 и 102.

Плотность тока в медных проводниках, составляющих часть обычной испытательной схемы, должна быть в диапазоне от 1 до 1,6 А/мм² включительно, в зависимости от номинального тока плавкой вставки. Отношение ширины к толщине этих проводников не должно превышать:

- 10 - при номинальном токе менее 200 А;

- 5 - при номинальном токе не менее 200 А.

Испытание проводят при температуре окружающего воздуха (20 +/- 10) °C.

Для испытаний на превышение температуры важно учитывать поперечные сечения проводников, соединяющих испытательные схемы с источником питания. Данную площадь поперечного сечения выбирают согласно IEC 60269-1:2024 (таблица 18) (без учета примечания); длина проводника составляет не менее 1 м.

Плавкие вставки, предназначенные для использования в основаниях плавких предохранителей, испытывают в основаниях с применением проводников в соответствии с IEC 60269-1:2024 (таблица 18); в иных случаях испытание выполняют способом, описанным данными требованиями.

Для плавких вставок специального назначения, которые невозможно включить в описанные испытательные схемы или для которых схемы не применимы, проводят специальные испытания в соответствии с требованиями, указанными в инструкциях изготовителя, а полученные данные записывают в протоколе испытания.

В дополнение к IEC 60269-1:2024 (пункт 9.3.3), применяют следующее: испытание потерь мощности проводят, по крайней мере, при 50% и 100% номинального тока. Данное испытание проводят как при переменном, так и постоянном токе.

Площадь поперечного сечения медного проводника при испытаниях высокими номинальными токами в соответствии с 9.3 и 9.4 приведена в таблице 107.

Не допускается, чтобы температура перегрева и потери мощности плавких вставок выходила за пределы, указанные изготовителем.

Необходимо, чтобы установка плавкой вставки для проверки срабатывания соответствовала указанным в 9.1.5 и 9.3.1.

Допускается, чтобы следующие испытания проводились или при переменном, или постоянном токе.

9.4.3.1 Проверка условного тока неплавления и плавления плавкой вставки

Плавкую вставку типа "aR" не испытывают.

Плавкие вставки типов "gR" и "gS" испытывают при пониженном напряжении следующим образом:

a) во вставку подают ее условный ток неплавления I_nf в течение условного времени, указанного в таблице 101. За это время она не должна срабатывать;

b) после охлаждения вставки до температуры окружающей среды в нее подают условный ток плавления I_f. Она должна сработать в условное время, указанное в таблице 101. Необходимо, чтобы срабатывание плавкой вставки проходило в отсутствие внешних эффектов или повреждения.

9.4.3.2 Проверка номинального тока

Плавкие вставки испытывают в соответствии с условиями испытаний по 9.3.1.

Плавкую вставку подвергают 100 циклам испытаний, каждый цикл которых состоит из периода протекания тока, равного 0,1 условного времени по таблице 101, при номинальном токе, и периода отключения тока той же длительности. После данной проверки не допускается изменение сопротивления плавкой вставки более чем на 10%.

Примечание - Условное время для плавких вставок типа "gR" согласно таблице 101 также применимо для типа "aR".

9.4.3.3.1 Времятоковые характеристики

Времятоковые характеристики можно проверить путем оценки осциллограмм, полученных в ходе испытаний по 9.5.

Преддуговой период определяют от момента замыкания цепи до момента, когда измерение напряжения свидетельствует об образовании дуги.

Определенные таким образом преддуговое время и время отключения, отнесенные к абсциссе, соответствующей значению ожидаемого тока, должны находиться во времятоковой зоне, указанной изготовителем.

При переменном токе, когда ожидаемый ток обуславливает действительное преддуговое время длительностью менее 10 циклов номинальной частоты и значения тока, при которых расплавление происходит адиабатически, включение должно быть таким, чтобы ожидаемый ток был симметричным.

При постоянном токе для длительности более 15 для соответствующей цепи действительны времятоковые характеристики, установленные для переменного тока.

Если при испытаниях плавких вставок однородной серии (см. 9.1.6.3) полному испытанию по 9.5 подвергают плавкие вставки с наибольшим номинальным током, то плавкие вставки с наименьшим номинальным током испытывают только на проверку преддугового времени.

Преддуговые времятоковые характеристики определяют при любом удобном напряжении и для любой линейной цепи. Определенные значения напряжений и характеристики цепи необходимы для определения времятоковых характеристик отключения.

9.4.3.5 Испытание условной защиты кабеля от перегрузок (только для плавких вставок типов "gR" и "gS")

Применяют IEC 60269-1 для плавких вставок типов "gR" и "gS".

9.4.3.6 Срабатывание указателей и бойков при их наличии

Правильное срабатывание указателей проверяют в ходе испытания на отключающую способность (см. 9.5.5).

Для проверки срабатывания бойка, если имеется, необходимы испытания дополнительного образца:

- при токе равном I_2a (см. таблицы 104 и 105);

- восстанавливающемся напряжении 20 В.

Допускается превышение данных значений на 10%.

Во время испытаний боек должен срабатывать.

В случае отказа указателя срабатывания или бойка при одном из данных испытаний результаты испытания нельзя считать отрицательными, если изготовитель предоставит доказательства, что такой отказ не характерен для плавких предохранителей данного типа, а обусловлен дефектом отдельного образца. При таком отказе испытаниям подвергают удвоенное число образцов, отказы не допускаются.

Характеристики и подтверждение характеристик указателя срабатывания или бойка являются предметом соглашения между изготовителем и пользователем.

В дополнение к условиям установки 9.1.4 и 9.3.1 применяют следующее.

Плавкую вставку следует монтировать, как в процессе эксплуатации, особенно с точки зрения положения проводников. Если плавкую вставку можно применить с жестким закреплением только на одном конце, то монтируют таким же образом и для испытаний. Плавкие вставки для жесткого закрепления на обеих сторонах испытывают при таком монтаже.

9.5.5.1 Для проверки соответствия плавкой вставки требованиям по 8.5 для переменного тока следует провести описанные ниже испытания N 1 и N 2a, для плавких вставок типа "aR" и испытания N 1, N 2 и N 5 для плавких вставок типов "gR" и "gS" при значениях параметров, указанных в таблице 104 (см. 9.5.5.2) для каждого из данных испытаний. Для постоянного тока следует провести испытания N 11 и N 12a для плавких вставок типа "aR" и испытания N 11, N 12 и N 13 для плавких вставок типов "gR" и "gS" при значениях параметров, указанных в таблице 105. Для ПН плавких вставок проводят испытание N 21 при значениях параметров, указанных в таблице 106. Испытательные напряжения приведены в таблицах 104, 105 и 106.

Испытания N 1 и N 2 для переменного тока; или для постоянного тока - N 11, N 12, или N 21 для ПН плавких вставок - для каждого из данных испытаний три плавкие вставки испытывают последовательно. Если во время испытания N 1 на переменном токе один или несколько раз удовлетворяются требования испытания N 2, то соответствующие операции можно не повторять в ходе испытания N 2, как и в случае для испытаний N 11 и N 12.

Испытания N 2a и N 5 для переменного тока и N 12a и N 13 для постоянного тока: при испытаниях на переменном токе необходимо, чтобы его испытательная величина соответствовала указанной в таблице 104. При испытании на постоянном токе - указанной в таблице 105. При испытании на переменном токе момент замыкания цепи к прохождению напряжения до включения через ноль не регламентируется. Если испытательная установка не обеспечивает пропускание прилагаемого тока при полном напряжении в течение всего установленного времени, плавкая вставка может быть предварительно прогрета при пониженном напряжении приложением тока приблизительно равного величине испытательного тока. В этом случае дальнейшее включение испытательного тока в соответствии с 9.5.2 должно происходить до начала дуги, и интервал времени включения T₁ (интервал времени без тока) не должен превышать 0,2 с. Интервал времени между повторным приложением тока и началом образования дуги должен быть не менее времени T₁.

Следующий текст заменяет текст IEC 60269-1:2024 (подпункт 9.5.5.2), за исключением испытания на сопротивление.

9.5.5.2 Для одного испытания N 2 и для испытаний N 2a или N 5 для переменного тока, и для одного испытания N 12 и для испытаний N 12a или N 13 для постоянного тока, и для испытания N 21 ПН плавких вставок восстанавливающееся напряжение должно быть приложено значениями:

- для переменного тока - (105⁺⁵)% номинального напряжения;

- для постоянного тока - (105⁺¹)% номинального напряжения;

- для ПН плавких вставок - (105⁺¹)% номинального напряжения.

Допуск (+/- xx)% используют испытательные лаборатории в качестве допуска при проведении испытаний. При практическом использовании предохранителя напряжение составляет не более 100% номинального напряжения, за исключением случаев, когда изготовитель дает согласие на более высокое значение.

При приложении:

- в течение 30 с после срабатывания плавкой вставки, не содержащей органических материалов в корпусе или наполнителе;

- в течение 5 мин после срабатывания плавкой вставки во всех остальных случаях переключение на другой источник допускается через 15 с, если время переключения (в обесточенном состоянии) не превышает 0,1 с.

При всех других испытаниях восстанавливающее напряжение следует поддерживать на одном уровне 15 с после срабатывания предохранителя.

В диапазоне времени между 6 мин и 10 мин после срабатывания необходимо замерить и записать сопротивление между контактами плавкой вставки (см. 9.5.8). Для плавких вставок, не содержащих материалов в корпусе или наполнителе, с разрешения изготовителя возможно снижение данного времени.

Применяют IEC 60269-1.

Данные для испытания переменного тока установлены в таблице 104.

Для испытания постоянного тока - в таблице 105.

Для испытания ПН плавких вставок - в таблице 106.

Условия испытаний в соответствии с 9.5 применяют для оценки по 9.6.2. Допускается, что испытания применяются для доказательства характеристик всех плавких вставок однородной серии.

Необходимо, чтобы характеристики пропускаемого тока для переменного тока подтверждались испытаниями N 1 и N 2, указанными в таблице 104.

Для постоянного тока - испытаниями N 11 и N 12, указанными в таблице 105.

Для ПН плавких вставок - испытанием N 21, указанным в таблице 106.

Метод испытания указан в 9.6.1.

Необходимо, чтобы характеристики I²t для переменного тока подтверждались испытаниями N 1 и N 2, указанными в таблице 104.

Для постоянного тока - испытаниями N 11 и N 12, указанными в таблице 105.

Для ПН плавких вставок - испытанием N 21, указанным в таблице 106.

Значение преддугового I²t для каждого ожидаемого тока должно быть не менее значения, установленного изготовителем.

Значение I²t отключения для каждого ожидаемого тока при установленном приложенном напряжении не должно превышать значения напряжения до включения.

Не применяют.

Не применяют.

Наибольшие значения напряжения дуги для каждого из нижеуказанных испытаний не должны превышать значений, установленных изготовителем.

Необходимо, чтобы характеристики напряжения дуги для переменного тока подтверждались испытаниями N 1 и N 2, указанными в таблице 104.

Для постоянного тока - испытаниями N 11 и N 12, указанными в таблице 105.

Для ПН плавких вставок - испытанием N 21, указанным в таблице 106.

Примечание - С полным содержанием данного приложения можно ознакомиться в руководстве пользователя IEC TR 60269-5:2014 с изменением AMD 1:2020, поэтому оно не дублируется в настоящем стандарте.

Следующую информацию необходимо предоставлять отдельно для переменного и, если применимо, для постоянного тока.

a) Наименование изготовителя (товарный знак);

b) тип или каталожные данные изготовителя;

c) номинальное напряжение (см. 4.4.1);

d) номинальный ток (см. 4.5);

e) номинальная(ые) частота(ы) (см. 6.4);

f) номинальная отключающая способность (при номинальном напряжении и различных напряжениях до включения) (см. 6.7.2 и 9.5);

g) преддуговые и времятоковые характеристики срабатывания (графики) и, если применимо, класс применения (символ) (см. 6.6.1 и 9.4.3.3.1);

h) характеристика преддугового I²t (см. 6.8.2.1 и 9.7.2);

i) характеристика I²t срабатывания, соотнесенная с напряжением при указанном коэффициенте мощности цепи или постоянной времени (см. 6.8.2.2 и 9.7.2);

j) характеристика напряжения дуги (см. 6.9 и 9.7.5);

k) характеристика пропускаемого тока (см. 6.8.1 и 9.6);

l) температура перегрева при номинальном токе в условиях испытания с указанием определенной точки замера (см. 7.3 и 9.3.5);

m) потери мощности при токе не менее 50% и 100% номинального тока в определенных точках или в виде диаграммы для этого диапазона (в качестве дополнительных параметров можно использовать 63% и 80%) (см. 8.3 и 9.3.3);

n) требуемое минимальное рабочее напряжение указателя срабатывания (см. 9.4.3.6);

o) допустимый ток в зависимости от температуры окружающего воздуха (график) (см. 9.4.3.2);

p) инструкция по монтажу, если необходима, с указанием размеров (эскизы);

q) токопроводящая способность в особых условиях монтажа (например, с точки зрения площади поперечного сечения присоединяемых проводников, недостаточного охлаждения, дополнительных источников тепла и т.д.).

Настоящее приложение посвящено семи отдельным примерам стандартизованных размеров:

- серия плавких вставок с болтовыми соединениями, тип A - Великобритания;

- серия плавких вставок с болтовыми соединениями, тип B - по DIN;

- серия плавких вставок с болтовыми соединениями, тип C - Северная Америка;

- серия плавких вставок с потайными контактными колпачками, тип A;

- серия плавких вставок с потайными контактными колпачками, тип B - Северная Америка;

- серия плавких вставок с цилиндрическими контактными колпачками, тип A - Северная Америка;

- серия плавких вставок с цилиндрическими контактными колпачками, тип B - Франция.

Плавкие вставки для защиты полупроводниковых устройств могут также иметь общие размеры с плавкими вставками, соответствующими:

- IEC 60269-2: серия плавких предохранителей A, B, F и H;

- IEC 60269-3: серия плавких предохранителей A.

В дополнение к имеющимся требованиям настоящего стандарта рассеиваемая мощность плавкой вставки не должна превышать приемлемой мощности соответствующего основания или держателя. Там, где рассеиваемая мощность плавкой вставки превышает рассеиваемую мощность стандартизованного основания или держателя, переназначение характеристик должно быть дано изготовителем.

Следующие дополнительные требования применяют к плавким вставкам, имеющим болтовое присоединение, размеры которых вместе с требованиями приведены на рисунках CC.1 - CC.3. Их номинальные напряжения и токи:

- 230 В переменного тока; не более 900 А;

- 690 В постоянного тока; не более 710 А.

Стандартизованные размеры плавких вставок даны на рисунках CC.1 - CC.3.

Допускается в качестве выполнения функции индикации использовать боек. Стандартизованные размеры бойков плавких вставок даны на рисунке CC.4.

Следующие дополнительные требования применяют к плавким вставкам, имеющим болтовое присоединение, размеры которых вместе с требованиями даны на рисунках CC.5 и CC.6. Они имеют номинальные токи не более 1250 А и номинальные напряжения не более 1250 В переменного тока.

--------------------------------

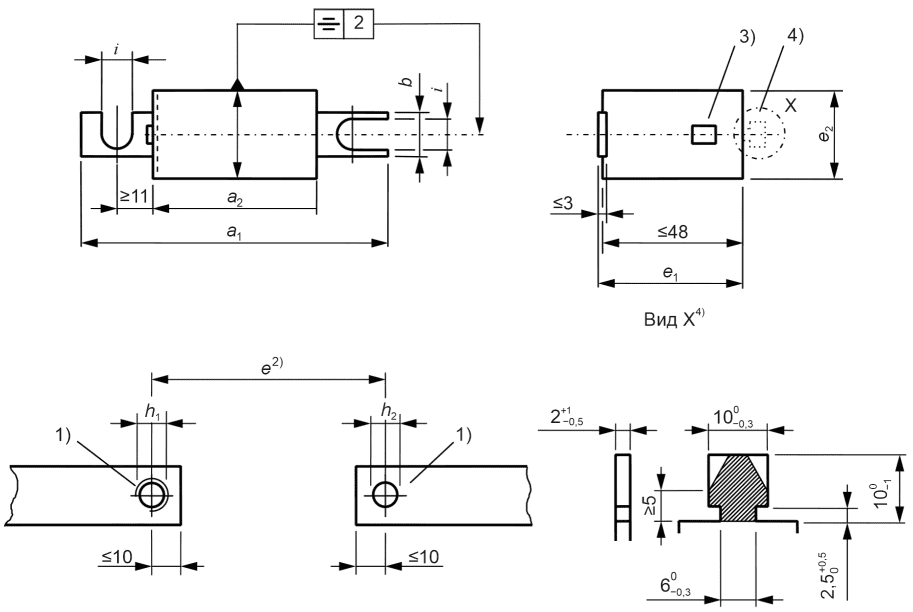

<1> Резьба или соответствующее резьбовое отверстие для плоских выводов.

<2> Расстояние выводов.

<3> Индикатор или боек (если необходимо).

<4> Захват для сигнального устройства (если необходимо).

--------------------------------

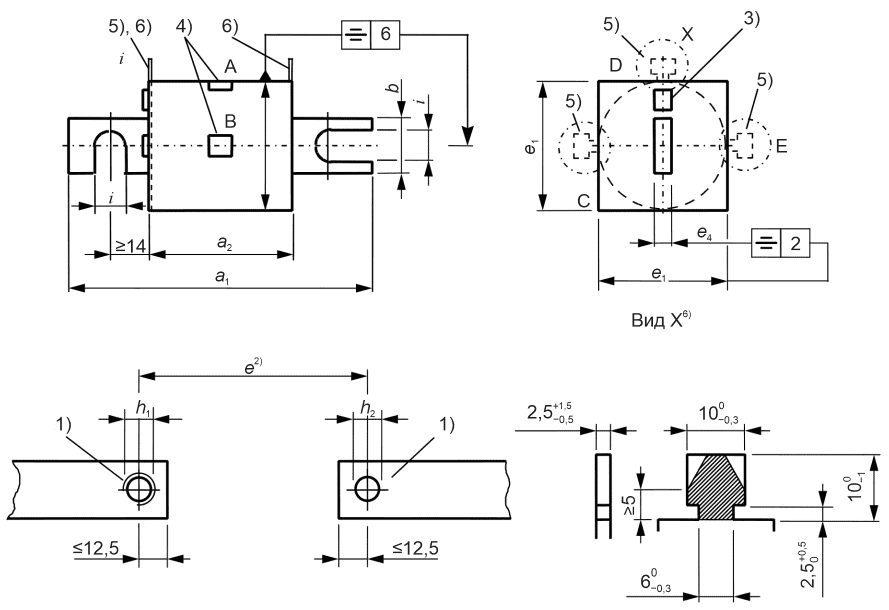

<1> Резьба или соответствующее резьбовое отверстие для поверхности выводов.

<2> Расстояние выводов.

<3> Индикатор или боек (при наличии).

<4> Индикатор или боек, положения A или B (при наличии).

<5> Альтернативные положения C, D и E для индикаторного устройства (при наличии).

<6> Зажимающие лепестки, размеры в соответствии с IEC 60269-2:2013/AMD2:2024, рисунок 101 (при необходимости).

<7> Допустимо также М10.

<8> Допустим также размер 11 для М10.

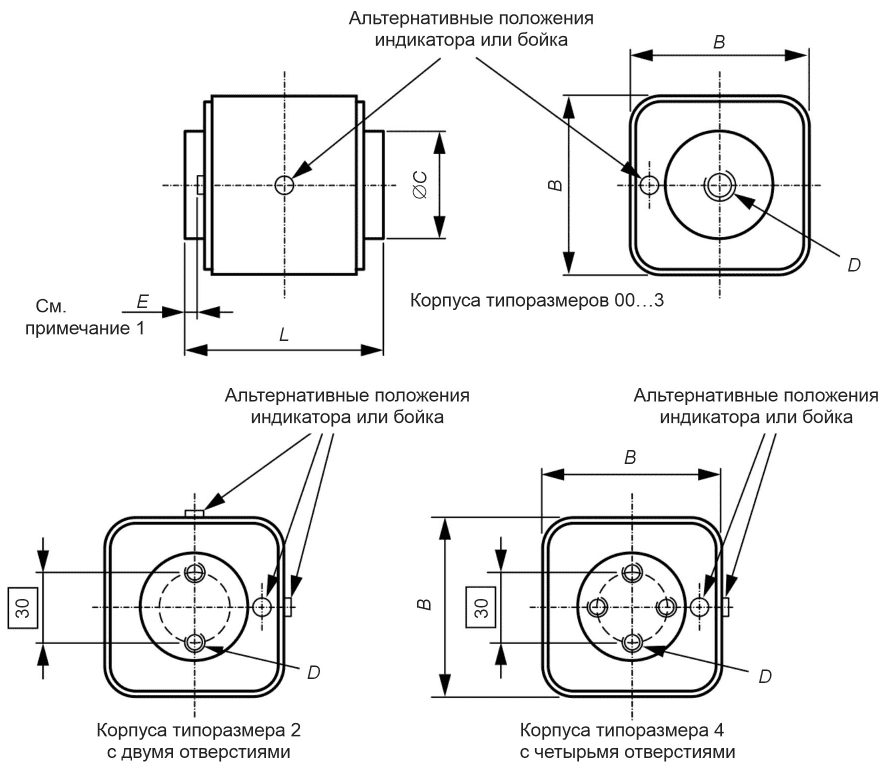

Стандартизованные размеры плавких вставок даны на рисунках CC.5 и CC.6.

Плавкие вставки с иными установленными размерами, например, с удлиненным, вытянутым продольно отверстием или пересекающимися отверстиями являются предметом соглашения между изготовителем и пользователем.

Если плавкая вставка выпускается с индикатором или бойком, их позиции являются предметом соглашения между изготовителем и пользователем.

Следующие дополнительные требования применяют к плавким вставкам, имеющим болтовое присоединение, размеры которых вместе с требованиями даны на рисунке CC.7. Они имеют следующие номинальные напряжения переменного тока (см. CC.4.3) и номинальные токи:

- 130/150 В переменного тока; не более 1000 А;

- 230/300 В переменного тока; не более 800 А;

- 500 В переменного тока; не более 1200 А;

- 700 В переменного тока; не более 600 А;

- 1000 В переменного тока; не более 800 А.

Для характеристик напряжения постоянного тока см. CC.4.4.

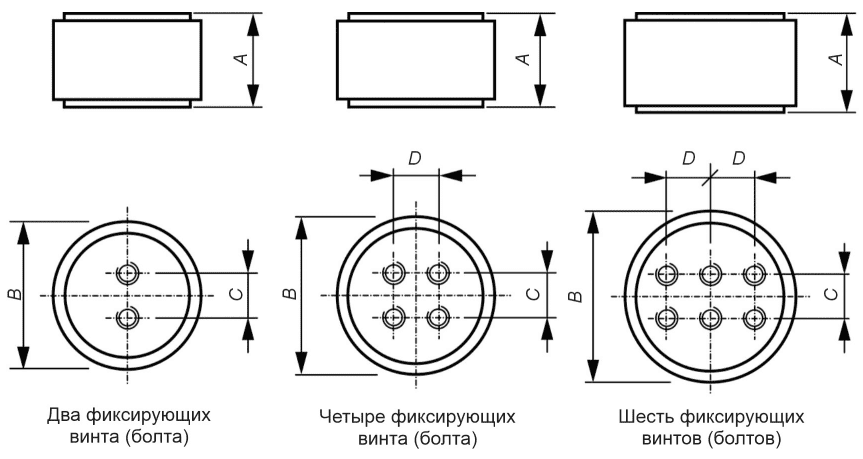

Стандартизованные размеры плавких вставок даны на рисунке CC.7.

Возвращающееся напряжение промышленной частоты должно быть равно:

U_Test = (100⁺⁵)% номинального значения.

Основное значение возвращающегося напряжения должно быть равно номинального значения.

Следующие дополнительные требования применяют к плавким вставкам, имеющим присоединение потайными контактными колпачками, размеры которых вместе с требованиями даны на рисунке CC.8. Они имеют номинальные токи не более 5000 А и напряжения не более 1250 В переменного тока.

Стандартизованные размеры плавких вставок приведены на рисунке CC.8.

Допускается, что в качестве выполнения функции индикации применяют индикатор или боек, стандартизованные размеры которых даны на рисунке CC.8.

Следующие дополнительные требования применяют к плавким вставкам, имеющим присоединение потайными контактными колпачками, размеры которых вместе с требованиями даны на рисунке CC.9. Они имеют следующие номинальные напряжения переменного тока (см. CC.6.3) и номинальные токи:

- 130/150 В или 150 В переменного тока; не более 6000 А;

- 250/300 В переменного тока; не более 4500 А;

- 600 В переменного тока; не более 2000 А.

Для характеристик напряжения постоянного тока см. CC.6.4.

Стандартизованные размеры плавких вставок даны на рисунке CC.9.

Возвращающееся напряжение промышленной частоты должно быть равно:

номинального значения.

Основное значение возвращающегося напряжения должно быть равно номинального значения.

Следующие дополнительные требования применяют к плавким вставкам, имеющим присоединение цилиндрическими контактными колпачками, размеры которых вместе с требованиями даны на рисунке CC.10. Они имеют следующие номинальные напряжения переменного тока (см. CC.7.3) и номинальные токи:

- 150 В переменного тока; 35 - 60 А;

- 600 В переменного тока; 1 - 30 А;

- 1000 В переменного тока; 1 - 30 А.

<1> Не должны превышаться допуски на цилиндрическую часть.

<2> Диаметр держателя между концами колпачков не должен превышать диаметр C.

Для характеристик напряжения постоянного тока см. CC.7.4.

Стандартизованные размеры плавких вставок даны на рисунке CC.10.

Возвращающееся напряжение промышленной частоты должно быть равно:

номинального значения.

Основное значение возвращающегося напряжения должно быть равно:

номинального значения.

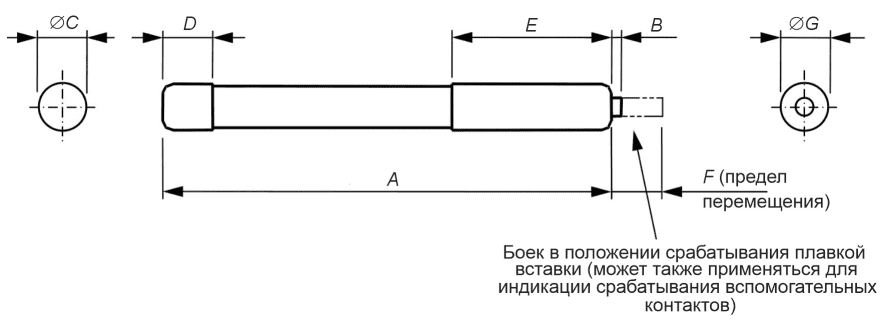

Следующие дополнительные требования применяют к плавким вставкам, имеющим присоединение цилиндрическими контактными колпачками, размеры которых вместе с требованиями даны на рисунках CC.11 и CC.12. Предпочтительные значения номинального напряжения и соответствующие значения номинальных токов приведены в таблице CC.1.

Эскиз не определяет конструкцию плавкой вставки за исключением учета размеров и примечаний.

--------------------------------

<1> Цилиндрическая часть с учетом указанных допусков не должна быть превышена.

<2> Диаметр держателя между концами колпачков не должен превышать диаметр C.

<3> Для исполнения с бойком допуск +/- 1,0 мм.

--------------------------------

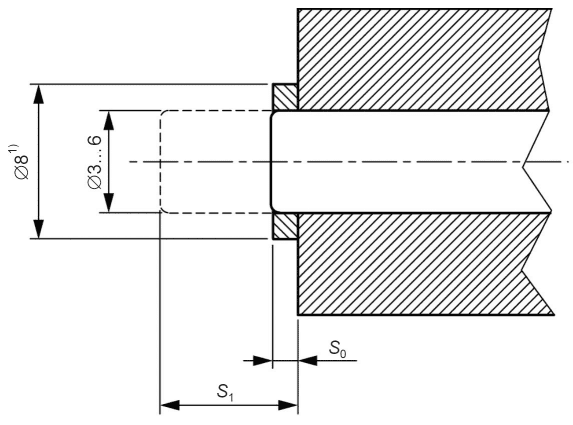

<1> Диаметр цилиндрической части, в который может быть установлен индикатор (боек).

Примечание - Общая длина a (см. рисунок CC.11) не должна включать S₀.

Эскиз не определяет конструкцию плавкой вставки за исключением учета размеров и примечаний

Стандартизованные размеры плавких вставок даны на рисунках CC.11 и CC.12.

--------------------------------

<1> В Российской Федерации действует ГОСТ IEC 60269-1-2016 "Предохранители плавкие низковольтные. Часть 1. Общие требования".

<2> В Российской Федерации действует ГОСТ IEC TR 60269-5-2022 "Предохранители плавкие низковольтные. Часть 5. Руководство по применению".
