"Государственная поверочная схема для средств измерений электрической добротности"
(утв. Приказом Росстандарта от 05.02.2026 N 206)
"Государственная поверочная схема для средств измерений электрической добротности"
(утв. Приказом Росстандарта от 05.02.2026 N 206)
агентства по техническому
регулированию и метрологии
от 5 февраля 2026 г. N 206
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ДОБРОТНОСТИ
Настоящая государственная поверочная схема для средств измерений электрической добротности распространяется на средства измерений электрической добротности в диапазоне значений от 1 до 1500 в диапазоне частот от 10 Гц до 500 МГц для объектов индуктивного характера и устанавливает порядок передачи единицы электрической добротности от Государственного первичного эталона единицы электрической добротности (ГЭТ 139-2026) при помощи вторичных и рабочих разрядных эталонов средствам измерений с указанием погрешностей и основных методов поверки.

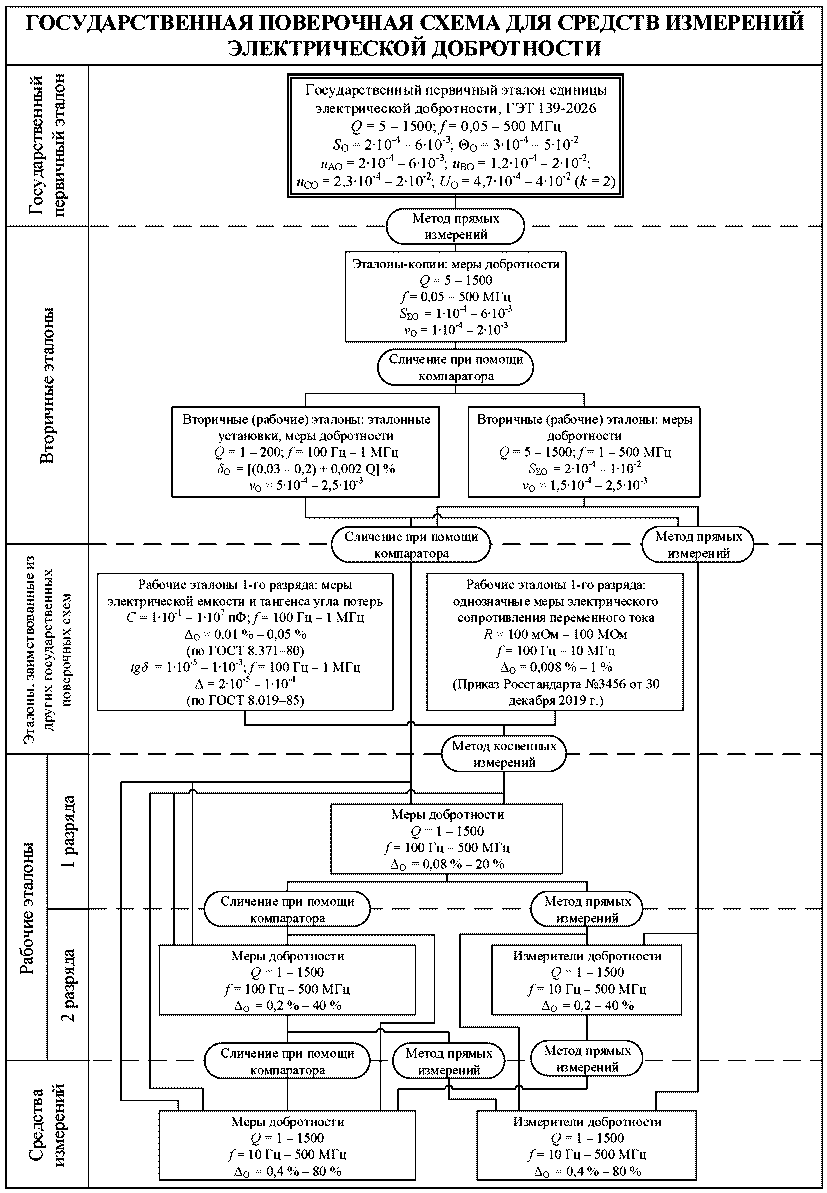

Графическая часть государственной поверочной схемы для средств измерений электрической добротности приведена на
рисунке А.1 приложения А.
2 Государственный первичный эталон
2.1 Государственный первичный эталон состоит из комплекса следующих средств измерений:
эталонной установки для измерения единицы электрической добротности;
микропроцессорной управляющей системы.
2.2 Диапазон значений добротности, при которых воспроизводится единица, составляют от 5 до 1500.
2.3 Рабочие частоты составляют от 0,05 до 500 МГц.
2.4 Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений SО, от 2·10-4 до 6·10-3 в зависимости от значений добротности и рабочих частот при шести (n >= 6) независимых измерениях.
Неисключенная систематическая погрешность

составляет от 3·10
-4 до 5·10
-2.
Стандартная неопределенность, оцениваемая по типу A, uAО составляет от 2·10-4 до 6·10-3 при шести независимых измерениях.
Стандартная неопределенность, оцениваемая по типу B, uBО составляет от 1,2·10-4 до 2·10-2.
Суммарная стандартная неопределенность uCО составляет от 2,3·10-4 до 2·10-2.
Расширенная неопределенность, при коэффициенте охвата k = 2, UО составляет от 4,7·10-4 до 4·10-2.
2.5 Государственный первичный эталон применяют для передачи единицы электрической добротности эталонам-копиям методом прямых измерений.
3.1 В качестве эталонов-копий используют набор мер электрической добротности с номинальными значениями от 5 до 1500 в диапазоне частот от 50 кГц до 500 МГц при резонансных емкостях от 10 до 100 пФ (индуктивность L от 3·10-8 до 1·10-1 Гн).
3.1.1 Эталоны-копии применяют для передачи единицы электрической добротности:
вторичным (рабочим) эталонам в диапазоне частот от 0,1 до 1 МГц и резонансной емкости, равной 100 пФ (индуктивность L от 2,5·10-4 до 2,5·10-2 Гн) методом сличения при помощи компаратора;
вторичным (рабочим) эталонам в диапазоне частот от 1 до 500 МГц методом сличения при помощи компаратора.
3.2 В качестве вторичных (рабочих) эталонов в диапазоне частот от 100 Гц до 1 МГц используют эталонную установку на основе измерительного моста и RLC-метр, в состав которых входит также набор мер добротности. Снижение нижнего предела измерений добротности до 1, расширение диапазона индуктивности от 1 мкГн до 0,5 Гн (резонансной емкости от 100 пФ до 50 нФ) в указанном частотном диапазоне производят методом косвенных измерений при помощи рабочих эталонов 1-го разряда, заимствованных из других поверочных схем:
Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
(ГОСТ 8.371-80); диапазон емкости от 1,6 до 500 нФ, предел допускаемой погрешности от 0,01% до 0,02%;
Государственная поверочная
схема для средств измерений электрического сопротивления постоянного и переменного тока (приказ Росстандарта от 30 декабря 2019 г. N 3456); значения сопротивления переменного тока 0,1; 1 и 10 кОм, предел допускаемой погрешности от 0,01% до 0,02%;
Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь (ГОСТ 8.019-85); диапазон тангенса угла потерь от 2·10-5 до 1·10-4, предел допускаемой абсолютной погрешности от 2·10-5 до 5·10-5.
3.2.1 Применяют для поверки рабочих эталонов 1-го разряда методом косвенных измерений или сличением при помощи компаратора.
3.3 В качестве вторичных (рабочих) эталонов в диапазоне частот от 1 до 500 МГц используют набор мер электрической добротности с номинальными значениями от 5 до 1500 при резонансных емкостях от 10 до 100 пФ (индуктивность L от 3·10-8 до 1·10-1 Гн). Применяют для поверки рабочих эталонов 1-го разряда методом сличения при помощи компаратора.
3.4 Значения средних квадратических отклонений суммарной погрешности

и суммарной стандартной неопределенности
uCО при шести независимых измерениях и относительной нестабильности электрической добротности
vО эталонов-копий и вторичных (рабочих) эталонов (в диапазоне частот от 1 до 500 МГц) за год не должны превышать значений, указанных в
таблице 1.
Таблица 1
Нормируемые значения показателей точности
вторичных эталонов
Наименование вторичного эталона | Номинальное значение добротности | Характеристика погрешностей |
 , 10 -3 | uCО, 10-3 | vО, 10-3 |
Эталоны-копии (в диапазоне частот от 50 кГц до 500 МГц) | 5 - 1500 | 0,1 - 6 | 0,1 - 15 | 0,1 - 2 |
Вторичные (рабочие) эталоны (в диапазоне частот от 100 Гц до 1 МГц) | 1 - 200 | | UО 0,95 (Q) = [(0,03 - 0,2) + 0,002·Q]% | 0,5 - 2,5 |
Вторичные (рабочие) эталоны (в диапазоне частот от 1 до 500 МГц) | 5 - 1500 | 0,2 - 10 | 0,2 - 30 | 0,15 - 2,5 |
3.4.1 Доверительная граница относительной погрешности

при доверительной вероятности 0,95 и относительная расширенная неопределенность
UО 0,95 (Q) вторичных (рабочих) эталонов (в диапазоне частот от 100 Гц до 1 МГц) и их относительная нестабильность за год указаны в
таблице 1.
4 Эталоны, заимствованные из других государственных поверочных схем
4.1 Эталоны, заимствованные из других государственных поверочных схем, применяют для передачи единицы электрической добротности рабочим эталонам 1-го разряда методом косвенных измерений.
4.2 В качестве рабочих эталонов, заимствованных из других государственных поверочных схем, применяют:
меры электрической емкости - рабочий эталон 1 разряда по государственной поверочной схеме для средств измерений электрической емкости
(ГОСТ 8.371-80);
меры тангенса угла потерь - рабочий эталон 1 разряда по государственной поверочной схеме для средств измерений тангенса угла потерь (ГОСТ 8.019-85);
однозначные меры электрического сопротивления переменного тока - рабочий эталон 1 разряда по государственной поверочной схеме для средств измерений электрического сопротивления постоянного и переменного тока (
приказ Росстандарта от 30 декабря 2019 г. N 3456).
--------------------------------
<1> Если добротность мер имеет значение меньше 1, то допускается вместо добротности указывать сопротивление переменного тока при той же частоте.
5.1 Рабочие эталоны 1-го разряда
5.1.1 В качестве рабочих эталонов 1-го разряда применяют меры добротности (однозначные и многозначные меры, имитаторы, магазины, составные меры) с номинальными значениями от 1 до 1500, в диапазоне частот от 100 Гц до 500 МГц.
5.1.2 Предел допускаемой относительной погрешности

рабочих эталонов 1-го разряда не должен превышать значений, указанных в
таблице 2.
Таблица 2
Предел допускаемой относительной погрешности
рабочих эталонов мер и измерителей добротности
Разряд | Номинальные значения электрической добротности Q | Предел допускаемой относительной погрешности  , %, на частоте |
10 Гц | 100 - 120 Гц | 1 кГц | 5 - 10 кГц | 30 - 50 кГц | 100 кГц | 300 кГц | 1 МГц | 3 - 10 МГц | 20 - 30 МГц | 100 МГц | 300 МГц | 500 МГц |
1 | 1 | - | 0,1 | 0,08 | 0,1 | 0,26 | 0,28 | 0,34 | 0,40 | 0,73 | 3,2 | 1 | 1,6 | 12 |
от 1 до 5 вкл. | - | 0,24 | 0,24 | 0,24 | 0,27 | 0,3 | 0,36 | 0,46 | 0,78 | 3,2 | 1,1 | 1,6 | 12 |
от 5 до 15 вкл. | - | 0,64 | 0,64 | 0,64 | 0,32 | 0,34 | 0,4 | 0,46 | 0,91 | 3,2 | 1,2 | 1,6 | 12 |
от 15 до 25 вкл. | - | 1,1 | 1,1 | 1,1 | 0,36 | 0,38 | 0,44 | 0,5 | 1 | 3,2 | 1,3 | 1,6 | 12 |
от 25 до 50 вкл. | - | 2,1 | 2,1 | 2,1 | 0,46 | 0,48 | 0,54 | 0,6 | 1,3 | 3,2 | 1,7 | 1,8 | 12 |
от 50 до 100 вкл. | - | 4,1 | 4,1 | 4,1 | 0,67 | 0,68 | 0,74 | 0,8 | 2 | 3,2 | 2,3 | 2,4 | 12 |
от 100 до 200 вкл. | - | 0,66 | 0,6 | 0,66 | 1,1 | 1,1 | 1,1 | 1,2 | 3,2 | 3,4 | 3,5 | 3,6 | 12 |
от 200 до 500 вкл. | - | 6,5 | 6,3 | 6,5 | 6,6 | 6,7 | 6,8 | 6,9 | 7 | 7,2 | 7,3 | 7,4 | 12 |
от 500 до 1000 вкл. | - | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 14 | 14 | 14 |
от 1000 до 1500 вкл. | - | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 20 | 20 | 20 | 20 |
2 | 1 | 0,85 | 0,44 | 0,2 | 0,44 | 0,73 | 0,85 | 1,1 | 1,3 | 1,5 | 6,4 | 2,1 | 3,2 | 24 |
от 1 до 5 вкл. | 0,95 | 0,6 | 0,6 | 0,6 | 0,83 | 0,95 | 1,2 | 1,4 | 1,6 | 6,4 | 2,2 | 3,2 | 24 |
от 5 до 15 вкл. | 1,2 | 1,6 | 1,6 | 1,6 | 1,1 | 1,2 | 1,4 | 1,6 | 1,8 | 6,4 | 2,4 | 3,2 | 24 |
от 15 до 25 вкл. | 1,5 | 2,6 | 2,6 | 2,6 | 1,3 | 1,5 | 1,7 | 1,9 | 2,1 | 6,4 | 2,7 | 3,2 | 24 |
от 25 до 50 вкл. | 2,1 | 5,1 | 5,1 | 5,1 | 2 | 2,1 | 2,3 | 2,5 | 2,7 | 6,4 | 3,3 | 3,6 | 24 |
от 50 до 100 вкл. | 3,3 | 10 | 10 | 10 | 3,2 | 3,3 | 3,5 | 3,7 | 3,9 | 6,4 | 4,6 | 4,8 | 24 |
от 100 до 200 вкл. | 5,8 | 5,4 | 5,1 | 5,4 | 5,7 | 5,8 | 6 | 6,2 | 6,4 | 6,9 | 7,1 | 7,3 | 24 |
от 200 до 500 вкл. | 13 | 13 | 13 | 13 | 13 | 13 | 14 | 14 | 14 | 14 | 15 | 15 | 24 |
от 500 до 1000 вкл. | 26 | 25 | 25 | 25 | 26 | 26 | 26 | 26 | 26 | 27 | 27 | 27 | 27 |
от 1000 до 1500 вкл. | 38 | 38 | 38 | 38 | 38 | 38 | 39 | 39 | 39 | 39 | 40 | 40 | 40 |
5.1.3 Предел допускаемой относительной нестабильности добротности vО рабочих эталонов 1-го разряда за один год должны быть не более 0,7 предела допускаемой относительной погрешности.
5.1.4 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда методом прямых измерений или сличением при помощи компаратора.
5.1.5 Соотношение предела допускаемой относительной погрешности рабочего эталона 1-го разряда и предела допускаемой относительной погрешности рабочего эталона 2-го разряда должно быть не более 1:2.
5.2 Рабочие эталоны 2-го разряда
5.2.1 В качестве рабочих эталонов 2-го разряда применяют:
меры добротности (однозначные и многозначные меры, имитаторы, магазины, составные меры) с номинальными значениями от 1 до 1500, в диапазоне частот от 100 Гц до 500 МГц;
измерители добротности (измерители добротности, измерители иммитанса, RLC-метры, мостовые установки) в диапазоне значений добротности от 1 до 1500, в диапазоне частот от 10 Гц до 500 МГц.
5.2.2 Предел допускаемой относительной погрешности

рабочих эталонов 2-го разряда не должен превышать значений, указанных в
таблице 2.
5.2.3 Предел допускаемой относительной нестабильности vО рабочих эталонов 2-го разряда за один год должен быть не более 0,5 предела допускаемой относительный погрешности.
5.2.4 Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом прямых измерений или сличением при помощи компаратора.
5.2.5 Соотношение предела допускаемой относительной погрешности рабочих эталонов 2-го разряда и предела допускаемой относительной погрешности средств измерений должно быть не более 1:2.
6.1 В качестве средств измерений применяют:
меры добротности (однозначные и многозначные меры, имитаторы, магазины, составные меры) с номинальными значениями от 1 до 1500, в диапазоне частот от 10 Гц до 500 МГц;
измерители добротности (измерители добротности, измерители иммитанса, RLC-метры, мостовые установки) в диапазоне значений добротности от 1 до 1500, в диапазоне частот от 10 Гц до 500 МГц.
6.2 Предел допускаемой относительной погрешности

средств измерений составляет от 0,4% до 80%.
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ДОБРОТНОСТИ
Рисунок А.1 - Государственная поверочная схема
для средств измерений электрической добротности
