Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 июля 2025 г. N 187-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2025 г. N 1179-ст межгосударственный стандарт ГОСТ IEC 62868-2-2-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2026 г.

5 Настоящий стандарт идентичен международному стандарту IEC 62868-2-2:2020+AMD1:2025 "Источники света с органическими светоизлучающими диодами (OLED) для общего освещения. Безопасность. Часть 2-2. Дополнительные требования. Интегрированные модули OLED" ("Organic light emitting diode (OLED) light sources for general lighting - Safety - Part 2-2: Particular requirements - Integrated OLED modules", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).

Международный стандарт разработан подкомитетом 34A "Лампы" Технического комитета по стандартизации TC 34 "Лампы и связанное с ними оборудование" Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает общие требования безопасности и методы испытаний встроенных органических светодиодных модулей (ОСД), применимых к общему освещению помещений. Стандарт устанавливает требования и методы испытаний органических светодиодных модулей со встроенным внешним устройством управления.

Настоящий стандарт применяют совместно с IEC 62868-1; стандарт содержит дополнительные требования и методы испытаний, проводимые при необходимости.

В случае если в соответствующих частях стандартов серии IEC 62868-2 приведены ссылки на IEC 62868-1, то это означает, что применяют требования соответствующего пункта n IEC 62868-1, т.е. применяют все требования, установленные в соответствующем пункте стандарта, за исключением тех, которые к конкретному типу источника света ОСД неприменимы и установлены в соответствующем пункте n соответствующей части стандартов серии IEC 62868-2.

Требования безопасности, установленные в настоящем стандарте, направлены на обеспечение соответствия электрических светильников требованиям безопасности, защиты жизни и здоровья пользователей, осуществляющих их обслуживание, монтаж и эксплуатацию.

В настоящем стандарте использованы следующие шрифтовые выделения:

- текст требований - светлый;

- методы испытаний - курсив.

Настоящий стандарт устанавливает общие требования безопасности к органическим светодиодным модулям (далее - ОСД-модули) со встроенным устройством управления, необходимым для работы при подключении к источникам постоянного тока напряжением до 1 000 В без пульсаций или источникам переменного тока напряжением до 1 000 В, частотой 50 или 60 Гц.

Примечание 1 - Классификация ОСД-модулей приведена в приложении B.

Примечание 2 - Примеры ОСД-модулей со встроенными устройствами управления приведены в приложении A.

Примечание 3 - Классификация ОСД-модулей в зависимости от источника электропитания приведена в IEC 62868-1:2020 (приложение D) и IEC 62868-1:2020/AMD1:2024 (приложение D).

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

IEC 61347-1:2015 <1>, Lamp controlgear - Part 1: General and safety requirements (Аппараты пускорегулирующие для ламп. Часть 1. Общие требования и требования безопасности)

IEC 61347-1:2015/AMD1:2017 <1>

--------------------------------

<1> Заменен на IEC 61347-1:2024. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

IEC 62504, General lighting - Light emitting diode (LED) products and related equipment - Terms and definitions (Освещение общее. Светодиодная (LED) продукция и связанное с ней оборудование. Термины и определения)

IEC 62868-1:2020, Organic light emitting diode (OLED). Light sources for general lighting - Safety - Part 1: General requirements and tests (Источники света с органическими светоизлучающими диодами (OLED) для общего освещения. Безопасность. Часть 1. Общие требования и испытания)

IEC 62868-1:2020/AMD1:2025

IEC TS 62972, General lighting - Organic light emitting diode (OLED) products and related equipment - Terms and definitions (Освещение общее. Изделия с органическими светодиодами (OLED) и соответствующее оборудование. Термины и определения)

В настоящем стандарте применены термины по IEC 62504, IEC 62868-1 и IEC TS 62972, а также следующие термины с соответствующими определениями.

ISO и IEC ведут терминологические базы данных для использования в стандартизации по следующим адресам:

- Электропедия IEC: http://www.electropedia.org;

- платформа онлайн-просмотра ISO: http://www.iso.org/obp.

3.1 автономный ОСД (independent OLED): ОСД, предназначенный для установки или размещения отдельно от светильника, в дополнительной коробке, или корпусе, или другой подобной конструкции.

Примечание 1 - Автономный ОСД-модуль имеет необходимую защиту в части безопасности в соответствии с его классификацией и маркировкой.

Примечание 2 - Примером автономного ОСД-модуля является система, в которой ОСД-модуль соединен со светильником посредством стекловолокна.

3.2 устройство управления <модуля ОСД> (controlgear <of OLED module>): Устройство, встраиваемое между источником питания и одним или несколькими ОСД-модулями, которое служит для подачи номинального напряжения или номинального тока на ОСД-модуль(и).

Примечание 1 - Устройство управления может состоять из одного или нескольких отдельных компонентов и включать в себя средство затемнения, исправления коэффициента мощности и подавления радиопомех, а также дополнительные функции управления.

Примечание 2 - Термины "устройство управления" и "пускорегулирующий аппарат" взаимозаменяемы. В стандартах IEC обычно используется термин "пускорегулирующий аппарат".

3.3 незаменяемый ОСД (integral OLED): ОСД, являющийся несменяемой деталью светильника.

3.4 встраиваемый ОСД (built-in OLED): ОСД, предназначенный для формирования сменной детали, встраиваемой в светильник или в модуль.

Применяют требования IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 4.1).

Применяют требования IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 4.2).

Применяют требования к температуре окружающей среды и монтажу в соответствии с IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 4.2).

Испытания проводят при расчетном значении напряжения или тока, если иное не указано в настоящем стандарте.

Требования к маркировке должны соответствовать требованиям IEC 62868-1:2020 (пункт 5.1).

Применяют требования IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (пункт 5.2).

Применяют требования IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (раздел 6).

Применяют требования IEC 62868-1:2020 (раздел 7).

Применяют требования IEC 61347-1:2015 (раздел 14) и IEC 61347-1:2015/AMD1:2017 (раздел 14). Кроме того, применяют требования IEC 62868-1:2020/AMD1:2024 (раздел 8).

Должны обеспечиваться достаточные сопротивление и электрическая прочность изоляции между частями ОСД-модуля, находящимися под напряжением, и доступными частями ОСД-модуля.

Между частями, находящимися под напряжением, и внешними металлическими частями должна быть достаточная изоляция, включая крепежные винты и металлическую фольгу, контактирующую с внешними изолирующими частями.

ОСД-модуль в течение 48 ч выдерживают в камере с относительной влажностью воздуха от 91% до 95%. Температуру воздуха в камере поддерживают на любом предпочитаемом значении в диапазоне от 20 °C до 30 °C с точностью 1 °C.

Сопротивление изоляции измеряют при испытательном напряжении около 500 В постоянного тока через 1 мин после подачи напряжения.

Испытания проводят в камере влажности.

Сопротивление изоляции между частями, находящимися под напряжением, и доступными металлическими частями должно быть не менее 2 МОм.

Применяют требования IEC 61347-1:2015 (раздел 12).

Испытания на электрическую прочность проводят при приложении испытательного напряжения между частями, как указано в 9.2.

Применяют требования IEC 62868-1:2020 (раздел 10).

Применяют требования IEC 61347-1:2015 (раздел 16) и IEC 61347-1:2015/AMD 1:2017 (раздел 16).

Применяют требования IEC 61347-1:2015 (раздел 18.1).

Применяют требования IEC 61347-1:2015 (раздел 18.2).

Применяют требования IEC 62868-1:2020 и IEC 62868-1:2020/AMD1:2024 (раздел 13).

Применяют требования IEC 62868-1:2020 (раздел 14) и IEC 62868-1:2020/AMD1:2024 (раздел 14).

Информация приведена в приложении A.

Применяют требования IEC 62868-1:2020/AMD1:2024 (раздел 16).

Применяют требования IEC 62868-1:2020/AMD1:2024 (раздел 17).

Применяют требования IEC 62868-1:2020/AMD1:2024 (раздел 18).

Применяют требования IEC 62868-1:2020/AMD1:2024 (раздел 19).

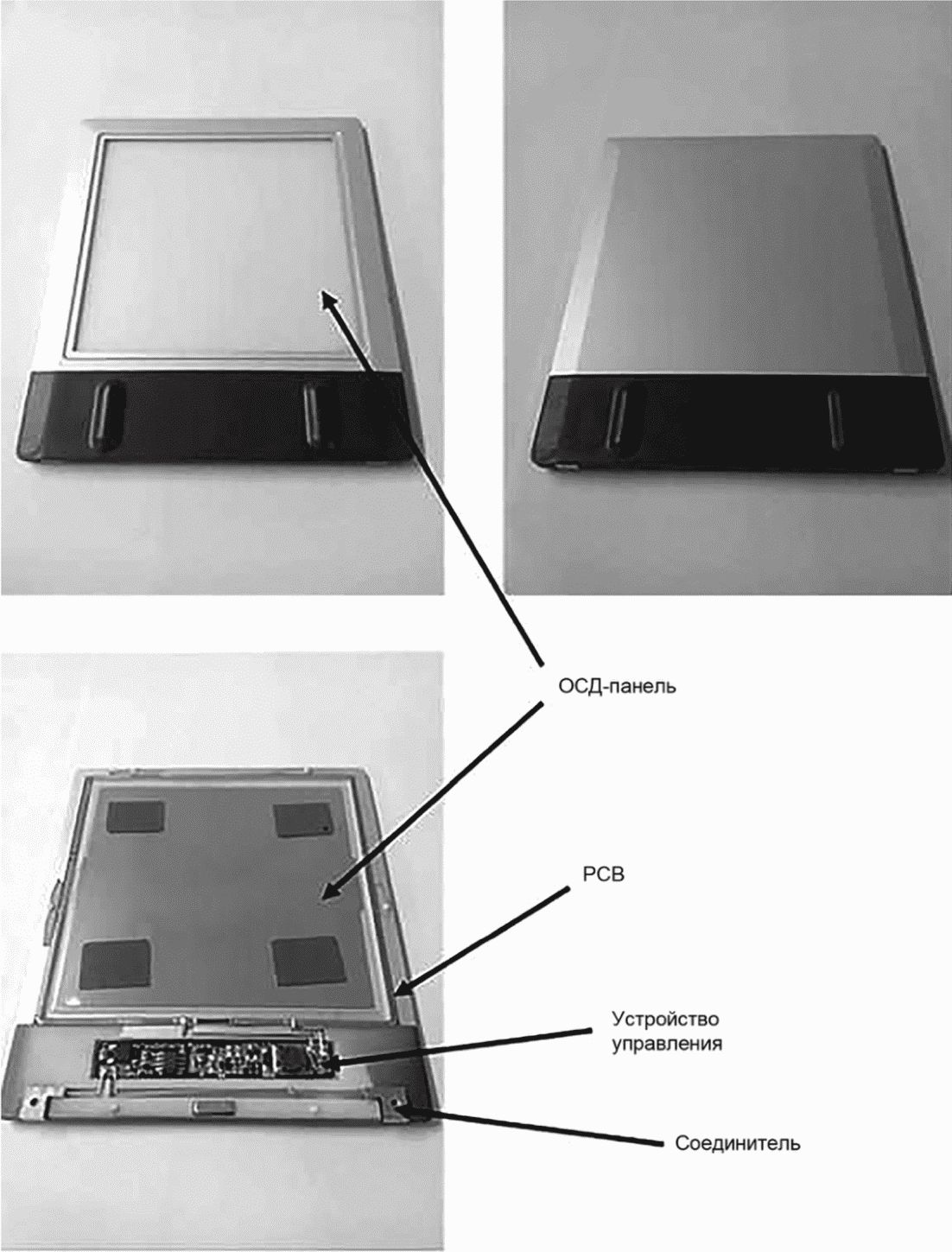

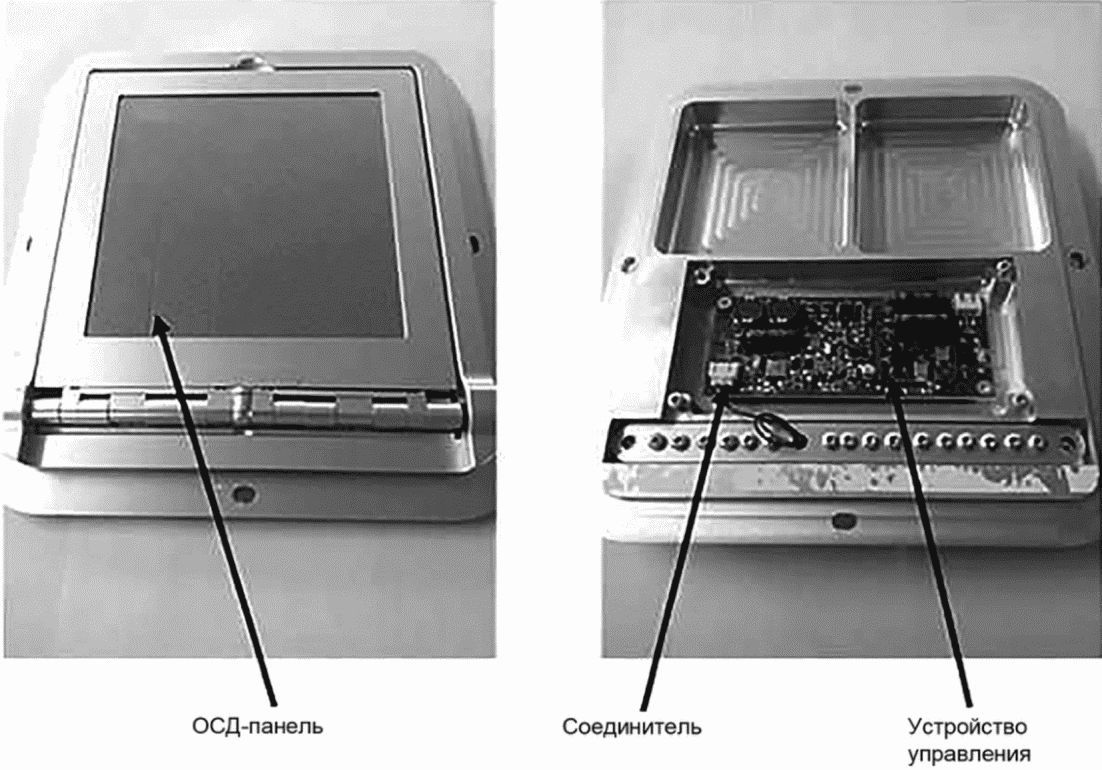

На рисунках A.1, A.2 приведены типовые конструкции автономных ОСД-модулей и ОСД-модулей со встраиваемым устройством управления.

Устанавливают следующую классификацию ОСД-модулей в зависимости от источника электропитания:

- ОСД-плитки;

- ОСД-панели (ОСД-модули с внешним устройством управления);

- ОСД-модули с частично встроенным устройством управления (ОСДsi-модули);

- ОСД-модули со встроенным устройством управления (ОСДi-модули).

Устанавливают следующую классификацию ОСД-модулей в зависимости от способа их установки:

- незаменяемый ОСД-модуль;

- встраиваемый ОСД-модуль;

- автономный ОСД-модуль.

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 54814-2018 "Светодиоды и светодиодные модули для общего освещения и связанное с ними оборудование. Термины и определения", неэквивалентный по отношению к IEC 62504:2014.

<2> В Российской Федерации действует ГОСТ Р 58229-2018/IEC TS 62972:2016 "Светодиоды органические для общего освещения и связанное с ними оборудование. Термины и определения", идентичный IEC TS 62972:2016.

IEC 62384, DC or AC supplied electronic controlgear for LED modules - Performance requirements (Аппараты пускорегулирующие электронные с напряжением питания постоянного или переменного тока для модулей со светоизлучающими диодами. Требования к рабочим характеристикам)

IEC 62868-2-3, Organic light emitting diode (OLED) light sources for general lighting - Safety - Part 2-3: Particular requirements - Flexible OLED tiles and panels (Источники света с органическими светоизлучающими диодами (OLED) для общего освещения. Безопасность. Часть 2-3. Дополнительные требования. Гибкие панели OLED)

IEC 62868-2-4, Organic light emitting diode (OLED) light sources for general lighting - Safety - Part 2-4: Particular requirements - Rigid OLED tiles and panels (Источники света с органическими светоизлучающими диодами (OLED) для общего освещения. Безопасность. Часть 2-4. Дополнительные требования. Жесткие панели OLED)
