1.1 Настоящая Государственная поверочная схема распространяется на средства измерений абсолютного давления в диапазоне от 1·10^-2 до 1·10⁸ Па и устанавливает порядок передачи единицы давления от государственного первичного эталона и эталонов, заимствованных из других государственных поверочных схем, при помощи вторичных и рабочих эталонов средствам измерений с указанием показателей точности и методов передачи единицы давления.

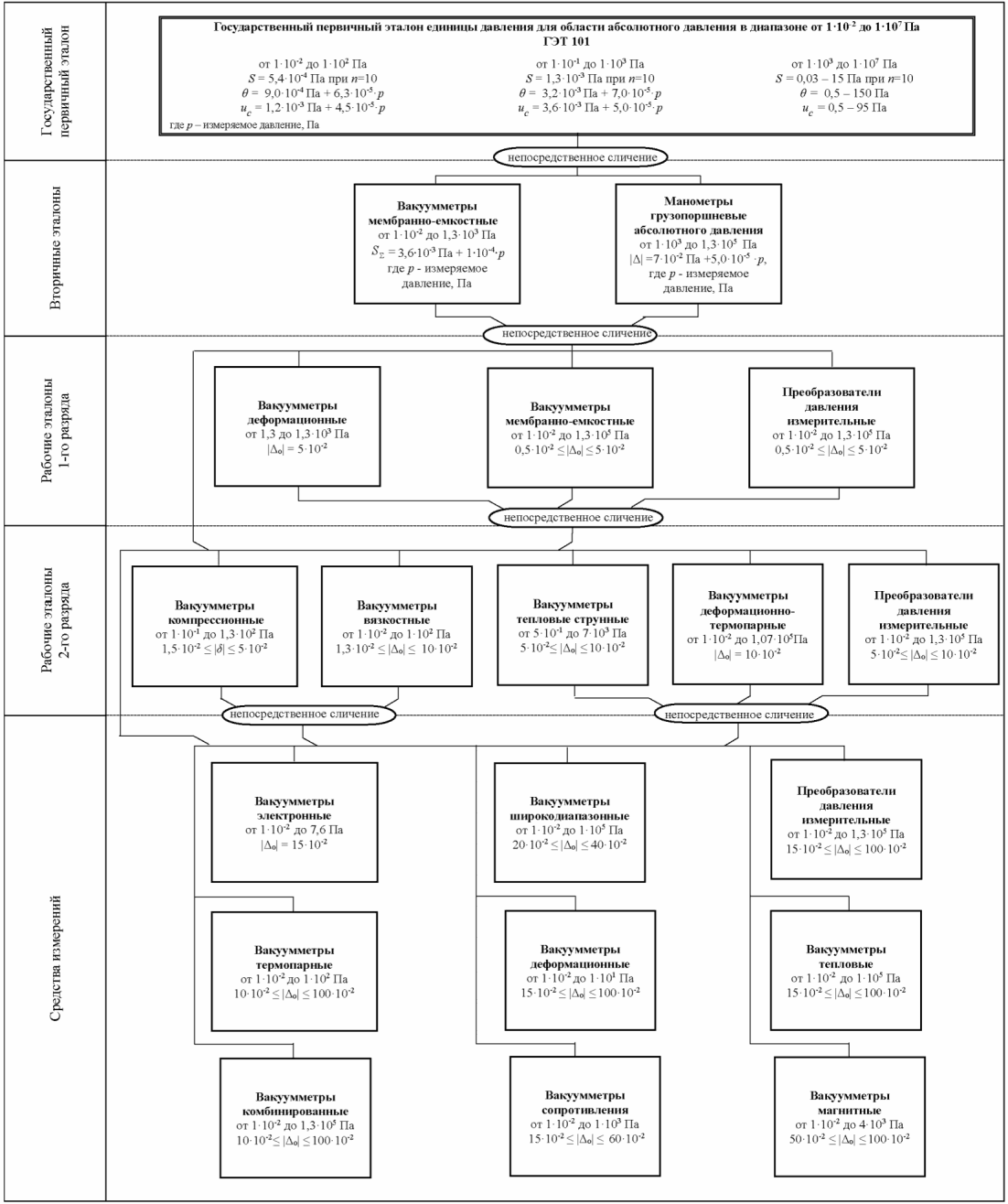

1.2 Государственная поверочная схема для средств измерений абсолютного давления графически представлена в Приложении А и состоит из двух частей:

поверочная схема для средств измерений абсолютного давления в диапазоне от 1·10^-2 до 1,3·10⁵ Па (Часть 1);

поверочная схема для средств измерений абсолютного давления с верхними пределами измерений до 1·10⁸ Па (Часть 2).

1.3 Допускается проводить поверку (аттестацию) эталонов и средств измерений абсолютного давления, не указанных в данной поверочной схеме, но соответствующих ее области применения, с учетом требуемых соотношений пределов допускаемой абсолютной погрешности при одном и том же значении давления при передаче единицы величины.

1.4 Эталоны и средства измерений абсолютного давления с верхними пределами измерений свыше 1·10⁸ Па подлежат поверке согласно Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа (Приказ Федерального агентства по техническому регулированию и метрологии N 2653 от 20.10.2022).

1.5 Основной единицей измерений абсолютного давления является паскаль (Па), другие единицы измерений применяются в соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации.

1.6 При поверке датчиков давления, преобразователей давления измерительных с унифицированным выходным сигналом требуемое соотношение пределов допускаемых абсолютных погрешностей должно выполняться с учетом погрешности измерений выходного унифицированного сигнала.

1.7 Нормирование погрешности в виде класса точности является одним из возможных вариантов представления погрешности. У допущенных к применению в Российской Федерации средств измерений абсолютного давления может нормироваться как приведенная, так и относительная, абсолютная и комбинированная погрешность. Возможно также различное представление погрешностей в поддиапазонах средств измерений.

2.1 Государственный первичный эталон предназначен для воспроизведения, хранения и передачи единицы абсолютного давления при помощи вторичных и рабочих эталонов средствам измерений абсолютного давления, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране.

2.2 В основу измерений абсолютного давления, выполняемых в Российской Федерации, должна быть положена единица, воспроизводимая указанным государственным эталоном.

2.3 Государственный первичный эталон представляет из себя эталонный комплекс, состоящий из:

эталонной установки на основе лазерного интерференционного масляного манометра высокого разрешения;

эталонной установки на основе лазерного интерференционного масляного манометра;

эталонной установки на основе грузопоршневого манометра абсолютного давления с набором измерительных поршневых систем;

средства передачи единицы давления вторичным и рабочим эталонам и высокоточным средствам измерений в диапазоне от 1·10³ до 1·10⁷ Па.

2.4 Диапазон значений абсолютного давления, воспроизводимых эталоном, составляет от 1·10^-2 до 1·10⁷ Па.

2.5 Эталонная установка на основе лазерного интерференционного масляного манометра высокого разрешения (ЛИММ-2) обеспечивает воспроизведение единицы давления в диапазоне от 1·10^-2 до 1·10² Па со средним квадратическим отклонением результата измерений S, не превышающим 5,4·10^-4 Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность не превышает 9,0·10^-4 Па + 6,3·10^-5·p, где p - измеряемое давление, Па.

Суммарная стандартная неопределенность u_с:

1,2·10^-3 Па + 4,5·10^-5·p, где p - измеряемое давление, Па.

2.6 Эталонная установка на основе лазерного интерференционного масляного манометра (ЛИММ-1) обеспечивает воспроизведение единицы давления в диапазоне от 1·10^-1 до 1·10³ Па со средним квадратическим отклонением результата измерений S, не превышающим 1,3·10^-3 Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность не превышает 3,2·10^-3 Па + 7,0·10^-5·p, где p - измеряемое давление, Па.

Суммарная стандартная неопределенность u_с:

3,6·10^-3 Па + 5,0·10^-5·p, где p - измеряемое давление, Па.

2.7 Эталонный комплекс на основе манометра грузопоршневого абсолютного давления с набором измерительных поршневых систем обеспечивает воспроизведение единицы давления в диапазоне от 1·10³ до 1·10⁷ Па со средним квадратическим отклонением результата измерений S, составляющим от 0,03 до 15 Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность от 0,5 до 150 Па.

Суммарная стандартная неопределенность u_с от 0,5 до 95 Па.

2.8 Государственный первичный эталон применяют для международных сличений и передачи единицы давления вторичным эталонам, рабочим эталонам, рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения, а также для передачи единицы давления совместно с эталонами, заимствованными из других государственных поверочных схем, методом прямых измерений.

2.9 Государственный первичный эталон возглавляет две части государственной поверочной схемы для средств измерений абсолютного давления.

3.1.1 В качестве вторичных эталонов применяют:

вакуумметры мембранно-емкостные в диапазоне от 1,0·10^-2 до 1,3·10³ Па;

манометры грузопоршневые абсолютного давления в диапазоне от 1,0·10³ до 1,3·10⁵ Па.

3.1.2 Среднее квадратическое отклонение суммарной погрешности вакуумметров мембранно-емкостных не превышает 3,6·10^-3 Па + 1,0·10^-4·p, где p - измеряемое давление, Па.

3.1.3 Предел допускаемой абсолютной погрешности манометров грузопоршневых абсолютного давления составляет 7,0·10^-2 Па + 5,0·10^-5·p, где p - измеряемое давление, Па.

3.1.4 Вторичные эталоны применяют для передачи единицы давления рабочим эталонам 1-го и 2-го разрядов и средствам измерений методом непосредственного сличения.

3.1.5 При передаче единицы величины от вторичных эталонов нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

3.2.1.1 В качестве рабочих эталонов 1-го разряда применяют:

вакуумметры деформационные в диапазоне измерений от 1,3 до 1,3·10³ Па;

вакуумметры мембранно-емкостные в диапазоне измерений от 1·10^-2 до 1,3·10⁵ Па;

датчики давления, преобразователи давления измерительные в диапазоне измерений от 1·10^-2 до 1,3·10⁵ Па.

3.2.1.2 Пределы допускаемых относительных погрешностей рабочих эталонов 1-го разряда составляют от 0,5·10^-2 до 5·10^-2.

3.2.1.3 Рабочие эталоны 1-го разряда применяют для передачи единицы давления рабочим эталонам 2-го разряда и средствам измерений методом непосредственного сличения.

3.2.1.4 При передаче единицы величины от рабочих эталонов 1-го разряда нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

3.2.2.1 В качестве рабочих эталонов 2-го разряда применяют:

вакуумметры компрессионные в диапазоне измерений от 1·10^-1 до 1,3·10² Па;

вакуумметры вязкостные в диапазоне измерений от 1·10^-2 до 1·10² Па;

вакуумметры тепловые струнные в диапазоне измерений от 5·10^-1 до 7·10³ Па;

вакуумметры деформационно-термопарные в диапазоне измерений от 1·10^-2 до 1,07·10⁵ Па;

преобразователи давления измерительные в диапазоне измерений от 1·10^-2 до 1,3·10⁵ Па.

3.2.2.2 Пределы допускаемых относительных погрешностей рабочих эталонов 2-го разряда в зависимости от типа средства измерений и диапазона измерений составляют от 1,3·10^-2 до 10·10^-2.

Пределы допускаемой приведенной погрешности вакуумметров компрессионных в зависимости от диапазона измерений составляют от 1,5·10^-2 до 5·10^-2.

3.2.2.3 Рабочие эталоны 2-го разряда применяют для передачи единицы давления средствам измерений методом непосредственного сличения.

3.2.2.4 При передаче единицы величины от рабочих эталонов 2-го разряда средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

3.3.1 В качестве средств измерений применяют:

вакуумметры электронные в диапазоне измерений от 1·10^-2 до 7,6 Па;

вакуумметры термопарные в диапазоне измерений от 1·10^-2 до 1·10² Па;

вакуумметры комбинированные в диапазоне измерений от 1·10^-2 до 1,3·10⁵ Па;

вакуумметры широкодиапазонные в диапазоне измерений от 1·10^-2 до 1·10⁵ Па;

вакуумметры деформационные в диапазоне измерений от 1·10^-2 до 1·10¹ Па;

вакуумметры сопротивления в диапазоне измерений 1·10^-2 до 1·10³ Па;

преобразователи давления измерительные в диапазоне измерений от 1·10^-2 до 1,3·10⁵ Па;

вакуумметры тепловые в диапазоне измерений от 1·10^-2 до 1·10⁵ Па;

вакуумметры магнитные в диапазоне измерений от 1·10^-2 до 4·10³ Па.

3.3.2 Пределы допускаемых относительных погрешностей средств измерений составляют до 100·10^-2.

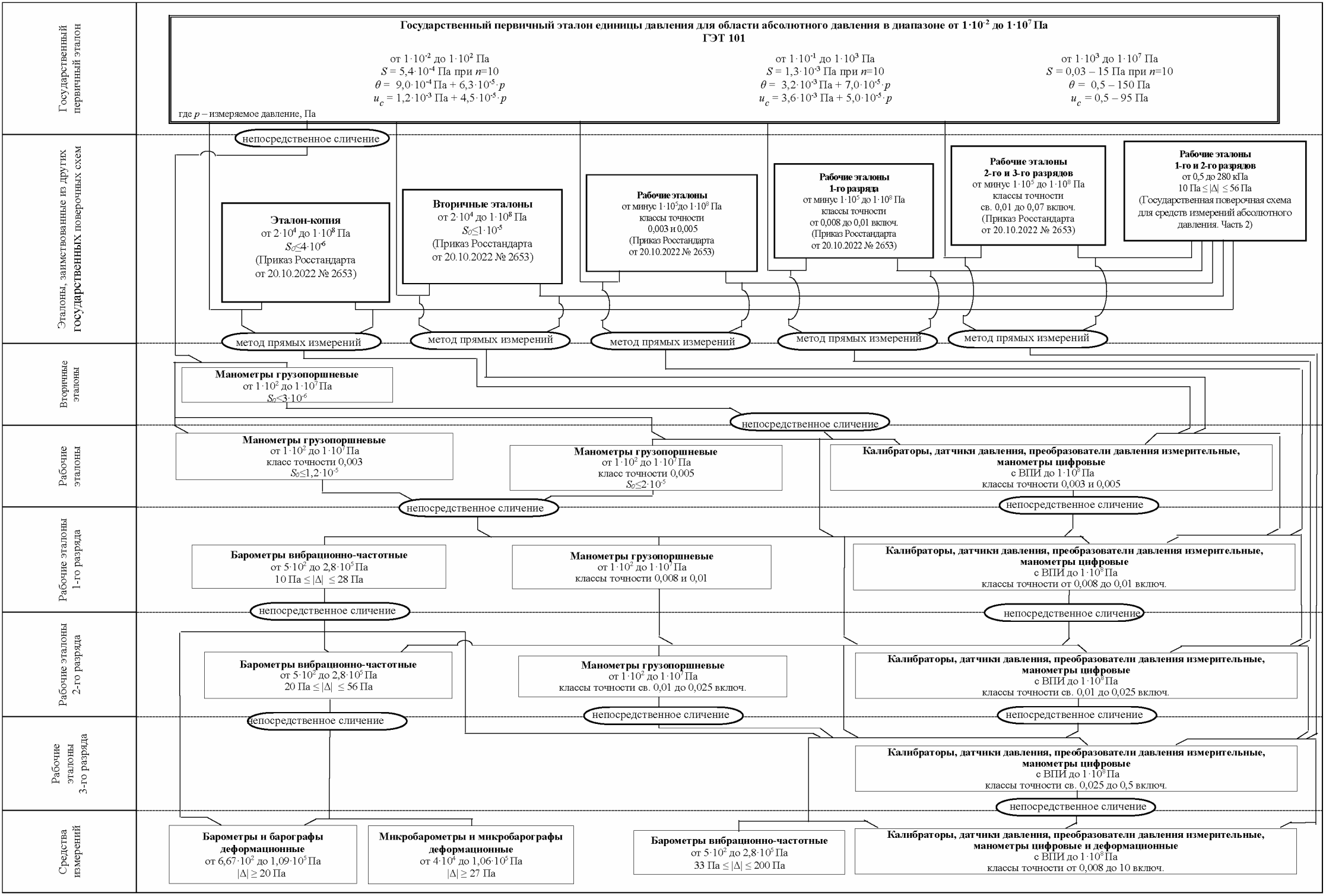

4.1.1 Эталоны, заимствованные из других государственных поверочных схем, применяют совместно с рабочими эталонами 1-го и 2-го разрядов из Части 2 <1> настоящей Государственной поверочной схемы, для передачи единицы давления рабочим эталонам, рабочим эталонам 1-го, 2-го, 3-го разрядов с верхними пределами измерений свыше 1·10⁷ Па, а также средствам измерений абсолютного давления с верхними пределами измерений свыше 1·10⁷ Па методом прямых измерений.

--------------------------------

<1> В соответствии с разделом 4 "Поверочная схема для средств измерений абсолютного давления от 1·10^-2 до 1·10⁷ Па (Часть 2)" настоящей Государственной поверочной схемы.

В случае передачи единицы давления с использованием заимствованных эталонов прослеживаемость осуществляется к Государственному первичному эталону единицы давления для области абсолютного давления и Государственному первичному эталону, к которому прослеживается заимствованный эталон <2>.

4.1.2 В качестве эталонов, заимствованных из других государственных поверочных схем <2>, применяют:

эталон-копию в диапазоне измерений от 2·10⁴ до 1·10⁸ Па со среднеквадратическим отклонением определения эффективной площади поршневых пар S₀ не более 4·10^-6;

вторичные эталоны в диапазоне измерений от 2·10⁴ до 1·10⁸ Па со среднеквадратическим отклонением определения эффективной площади поршневых пар S₀ не более 1·10^-5;

рабочие эталоны в диапазоне измерений от минус 1·10⁵ до 1·10⁸ Па классов точности 0,003 и 0,005;

рабочие эталоны 1-го, 2-го и 3-го разрядов в диапазоне измерений от минус 1·10⁵ до 1·10⁸ Па классов точности от 0,008 до 0,07;

рабочие эталоны 1-го и 2-го разрядов <3> (барометры вибрационно-частотные, калибраторы давления, преобразователи давления измерительные и манометры цифровые, модули абсолютного (атмосферного) давления).

--------------------------------

<2> В соответствии с Государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 N 2653.

<3> В соответствии с разделом 4 "Поверочная схема для средств измерений абсолютного давления от 1·10^-2 до 1·10⁷ Па (Часть 2)" настоящей Государственной поверочной схемы.

4.1.3 При совместном использовании эталонов настоящей поверочной схемы и заимствованных эталонов, соотношение пределов допускаемых абсолютных погрешностей должно выполняться с учетом совокупных границ погрешности каждого из используемых эталонов <4>.

--------------------------------

<4> При соотношении абсолютной погрешности измерений избыточного давления и абсолютного (атмосферного) давления, превышающем 10:1, допускается не учитывать вклад абсолютного (атмосферного) давления в суммарную погрешность измерений.

4.1.4 При передаче единицы величины от вторичных эталонов избыточного давления, рабочих эталонов избыточного давления или рабочих эталонов избыточного давления 1-го разряда средствам измерений абсолютного давления соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

При передаче единицы величины от рабочих эталонов избыточного давления 2-го разряда средствам измерений абсолютного давления соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,33 (1:3).

При передаче единицы величины от рабочих эталонов избыточного давления 3-го разряда средствам измерений абсолютного давления соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,25 (1:4).

4.2.1 В качестве вторичных эталонов применяют манометры грузопоршневые абсолютного давления в диапазоне измерений от 1·10² до 1·10⁷ Па.

4.2.2 Среднее квадратическое отклонение определения эффективной площади поршневых пар вторичных эталонов S₀ не превышает 3·10^-6.

4.2.3 Вторичные эталоны применяют для передачи единицы давления рабочим эталонам, рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения.

4.2.4 При передаче единицы величины от вторичных эталонов нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

4.3.1 В качестве рабочих эталонов применяют:

манометры грузопоршневые в диапазоне измерений от 1,0·10² до 1·10⁷ Па;

калибраторы, датчики давления, преобразователи давления измерительные и манометры цифровые с верхними пределами измерений до 1·10⁸ Па.

4.3.2 Классы точности рабочих эталонов: 0,003 и 0,005.

4.3.3 Пределы допускаемой основной погрешности рабочих эталонов составляют +/- 0,003% и +/- 0,005%.

4.3.4 Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров грузопоршневых S₀ не должно превышать 40% от суммарной погрешности манометра:

1,2·10^-5 - для класса точности 0,003;

2·10⁵ - для класса точности 0,005.

4.3.5 Рабочие эталоны применяют для передачи единицы давления рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения.

4.3.6 При передаче единицы величины от рабочих эталонов нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

4.4.1 В качестве рабочих эталонов 1-го разряда применяют:

барометры вибрационно-частотные в диапазоне измерений от 5·10² до 2,8·10⁵ Па;

манометры грузопоршневые в диапазоне измерений от 1,0·10² до 1·10⁷ Па;

калибраторы, датчики давления, преобразователи давления измерительные и манометры цифровые с верхними пределами измерений до 1·10⁸ Па.

4.4.2 Классы точности рабочих эталонов 1-го разряда (кроме барометров): от 0,008 до 0,01 включительно. Рекомендуемые классы точности: 0,008; 0,009 <5> и 0,01.

--------------------------------

<5> Только для калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых.

4.4.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 1-го разряда: +/- 0,008%; +/- 0,009% и +/- 0,01% от измеренного значения, верхнего предела измерений или их сочетания.

4.4.4 Пределы допускаемых абсолютных погрешностей барометров вибрационно-частотных в зависимости от диапазона измерений составляют от 10 до 28 Па.

4.4.5 Рабочие эталоны 1-го разряда применяют для передачи единицы давления рабочим эталонам 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения.

4.4.6 При передаче единицы величины от рабочих эталонов 1-го разряда нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,5 (1:2).

4.4.7 Допускается возможность передачи единицы величины от рабочих эталонов 1-го разряда эталонам того же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 0,5 (1:2) при одном и том же значении давления.

4.5.1 В качестве рабочих эталонов 2-го разряда применяют:

барометры вибрационно-частотные в диапазоне измерений от 5·10² до 2,8·10⁵ Па;

манометры грузопоршневые в диапазоне измерений от 1·10² до 1·10⁷ Па;

калибраторы, датчики давления, преобразователи давления измерительные и манометры цифровые с верхними пределами измерений до 1·10⁸ Па.

4.5.2 Классы точности рабочих эталонов 2-го разряда: свыше 0,01 до 0,025 включительно. Рекомендуемые классы точности: 0,015; 0,02 и 0,025.

4.5.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 2-го разряда составляют свыше +/- 0,01% от измеренного значения, верхнего предела измерений или их сочетания: +/- 0,015%; +/- 0,02% и +/- 0,025%.

4.5.4 Пределы допускаемых абсолютных погрешностей барометров вибрационно-частотных в зависимости от диапазона измерений составляют от 20 до 56 Па.

4.5.5 Рабочие эталоны 2-го разряда применяют для передачи единицы давления рабочим эталонам 3-го разряда и средствам измерений методом непосредственного сличения.

4.5.6 При передаче единицы величины от рабочих эталонов 2-го разряда нижестоящим эталонам и средствам измерений соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 0,33 (1:3).

4.6.1 В качестве рабочих эталонов 3-го разряда применяют калибраторы, датчики давления, преобразователи давления измерительные и манометры цифровые с верхними пределами измерений до 1·10⁸ Па.

4.6.2 Классы точности рабочих эталонов 3-го разряда свыше 0,025 до 0,5 включительно. Рекомендуемые классы точности: 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4 и 0,5.

4.6.3 Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 3-го разряда составляют свыше +/- 0,025% от измеренного значения, верхнего предела измерений или их сочетания: +/- 0,03%; +/- 0,04%; +/- 0,05%; +/- 0,06%; 0,07%; +/- 0,08%; +/- 0,1%; +/- 0,15%; +/- 0,2%; +/- 0,25%; +/- 0,3%; +/- 0,35%; +/- 0,4% и +/- 0,5%.

4.6.4 Рабочие эталоны 3-го разряда применяют для передачи единицы давления средствам измерений методом непосредственного сличения.

4.6.5 Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов и средств измерений при одном и том же значении давления должно быть не более 0,25 (1:4) и не более 0,33 (1:3) при поверке барометров вибрационно-частотных.

4.6.6 Допускается возможность поверки (аттестации) рабочих эталонов 3-го разряда с помощью эталонов того же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:4 при одном и том же значении давления.

4.7.1 В качестве средств измерений применяют:

барометры и барографы деформационные в диапазоне измерений от 6,67·10² до 1,09·10⁵ Па;

микробарометры и микробарографы деформационные в диапазоне измерений от 4·10⁴ до 1,06·10⁵ Па;

барометры вибрационно-частотные в диапазоне измерений от 5·10² до 2,8·10⁵ Па;

калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые и деформационные с верхними пределами измерений до 1·10⁸ Па.

4.7.2 Пределы допускаемых абсолютных погрешностей измерений барометров, барографов, микробарометров и микробарографов в зависимости от типа средства измерений и диапазона измерений составляют более 20 Па.

4.7.3 Пределы допускаемой основной погрешности измерений преобразователей давления измерительных, датчиков давления, манометров деформационных и цифровых составляют свыше +/- 0,008% от измеренного значения, верхнего предела измерений или их сочетания; классы точности от 0,008 до 10 включительно.
