Настоящая государственная поверочная схема распространяется на средства измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ положительной и отрицательной полярностей и устанавливает порядок передачи единицы постоянного электрического напряжения - вольта от Государственного первичного специального эталона средствам измерений при помощи вторичных эталонов и рабочих эталонов с указанием показателей точности и методов передачи единицы величины.

Соотношение показателей точности при передаче единицы величины между вышестоящим эталоном и поверяемым эталоном или средством измерений должно быть не более ¹/₂ с учетом показателей точности, вносимых методом передачи единицы величины. Допускается проводить передачу единицы величины при помощи эталонов более высокой точности, чем предусмотрено в текстовой и графической частях настоящей поверочной схемы.

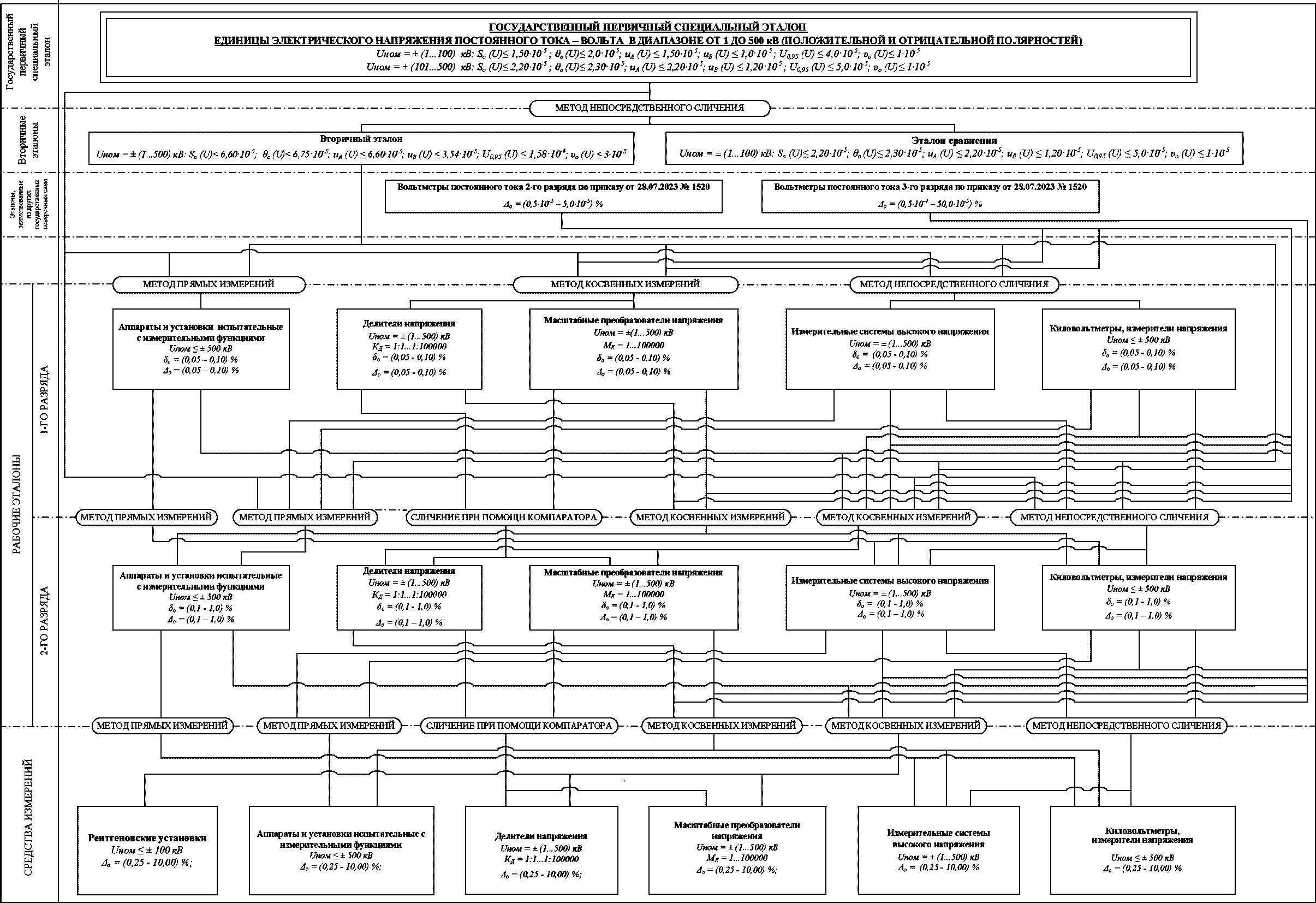

Графическая часть государственной поверочной схемы представлена в Приложении А.

2.1 Государственный первичный специальный эталон (далее - ГПСЭ) состоит из комплекса следующих технических средств:

- источники напряжения постоянного тока;

- высоковольтный дифференциальный блок;

- низковольтный блок;

- эталонный вольтметр;

- высоковольтный измеритель напряжения;

- низковольтная часть;

- эталонный измеритель;

- эталонная плата;

- стенд для автоматизированной калибровки плат высоковольтного дифференциального блока, высоковольтного измерителя напряжения;

- измеритель общего тока;

- система мониторинга условий внешней среды.

2.2 Диапазон значений постоянного электрического напряжения, в котором воспроизводится единица величины, составляет:

от 1 до 500 кВ положительной и отрицательной полярностей.

2.3 ГПСЭ обеспечивает воспроизведение единицы постоянного электрического напряжения при 10-ти независимых измерениях с показателями точности:

1) в диапазоне от 1 до 100 кВ:

- среднее квадратическое отклонение результата измерений S_O(U) в относительных единицах не превышает 1,50·10^-5, при 10-ти независимых измерениях;

- стандартная неопределенность, оцененная по типу A, u_A(U) в относительных единицах не превышает 1,50·10^-5, при 10-ти независимых измерениях;

- неисключенная систематическая погрешность в относительных единицах не превышает 2,0·10^-5, при доверительной вероятности P = 0,95;

- стандартная неопределенность, оцененная по типу B, u_B(U) в относительных единицах не превышает 1,0·10^-5;

- расширенная неопределенность U_0,95(U) в относительных единицах не превышает 4,0·10^-5, при доверительной вероятности P = 0,95;

2) в диапазоне от 101 до 500 кВ:

- среднее квадратическое отклонение результата измерений S_O(U) в относительных единицах не превышает 2,20·10^-5, при 10-ти независимых измерениях;

- стандартная неопределенность, оцененная по типу A, u_A(U) в относительных единицах не превышает 2,20·10^-5, при 10-ти независимых измерениях;

- неисключенная систематическая погрешность в относительных единицах не превышает 2,30·10^-5, при доверительной вероятности P = 0,95;

- стандартная неопределенность, оцененная по типу B, u_B(U) в относительных единицах не превышает 1,20·10^-5;

- расширенная неопределенность U_0,95(U) в относительных единицах не превышает 5,0·10^-5, при доверительной вероятности P = 0,95.

2.4 Нестабильность ГПСЭ за год v_o в относительных единицах не превышает 1·10^-5.

2.5 ГПСЭ применяют для передачи единицы постоянного электрического напряжения вторичным эталонам и рабочим эталонам методом непосредственного сличения, методом косвенных измерений и методом прямых измерений.

3.1 В качестве вторичных эталонов единицы постоянного электрического напряжения в диапазоне от 1 до 500 кВ применяют высокоточные измерительные системы.

3.2 В качестве эталона сравнения применяют следующий комплекс технических средств:

- транспортируемый высоковольтный дифференциальный блок с диапазоном напряжения постоянного тока от 1 до 100 кВ;

- низковольтный измерительно-стабилизирующий блок;

- цифровой вольтметр.

3.2.1 Эталон сравнения имеет следующие показатели точности:

- среднее квадратическое отклонение результата измерений S_O(U) в относительных единицах не превышает 2,20·10^-5, при 10-ти независимых измерениях;

- стандартная неопределенность, оцененная по типу A, u_A(U) в относительных единицах не превышает 2,20·10^-5, при 10-ти независимых измерениях;

- неисключенная систематическая погрешность в относительных единицах не превышает 2,30·10^-5, при доверительной вероятности P = 0,95;

- стандартная неопределенность, оцененная по типу B, u_B(U) в относительных единицах не превышает 1,20·10^-5;

- расширенная неопределенность U_0,95(U) в относительных единицах не превышает 5,0·10^-5, при доверительной вероятности P = 0,95;

- нестабильность эталона сравнения за год v_o в относительных единицах не превышает 1·10^-5.

3.2.2 Эталон сравнения применяют в качестве транспортируемой эталонной установки для проведения международных сличений с эталонами национальных метрологических институтов.

3.3 В качестве вторичного эталона применяют следующий комплекс технических средств:

- высоковольтный дифференциальный блок;

- низковольтный измерительно-стабилизирующий блок;

- цифровой вольтметр.

3.3.1 Вторичный эталон получает единицу величины непосредственно от государственного первичного специального эталона, хранит и передает единицу постоянного электрического напряжения со следующими показателями точности:

- среднее квадратическое отклонение результата измерений S_O(U) в относительных единицах не превышает 6,60·10^-5, при 10-ти независимых измерениях;

- стандартная неопределенность, оцененная по типу A, u_A(U) в относительных единицах не превышает 6,60·10^-5, при 10-ти независимых измерениях;

- неисключенная систематическая погрешность в относительных единицах не превышает 6,75·10^-5, при доверительной вероятности P = 0,95;

- стандартная неопределенность, оцененная по типу B, u_B(U) в относительных единицах не превышает 3,54·10^-5;

- расширенная неопределенность U_0,95(U) в относительных единицах не превышает 1,58·10^-4, при доверительной вероятности P = 0,95;

- нестабильность вторичного эталона за год v_o в относительных единицах не превышает 3·10^-5.

3.3.2 Вторичный эталон применяют для передачи единицы величины рабочим эталонам 1-го разряда, 2-го разряда, а также средствам измерений методом непосредственного сличения, методом прямых измерений и методом косвенных измерений.

4.1 В качестве эталонов, заимствованных из других поверочных схем, применяют:

- вольтметры постоянного тока 2-го разряда с пределами допускаемых относительных погрешностей от 0,5·10^-5 до 5,0·10^-5 по государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 28.07.2023 N 1520;

- вольтметры постоянного тока 3-го разряда с пределами допускаемых относительных погрешностей от 0,5·10^-4 до 50,0·10^-5 по государственной поверочной схеме для средств измерений постоянного электрического напряжения или электродвижущей силы, утвержденной приказом Росстандарта от 28.07.2023 N 1520.

4.2 Эталоны, заимствованные из других поверочных схем, применяются при использовании метода косвенных измерений для передачи единицы величины:

- от ГПСЭ, вторичного эталона, измерительных систем высокого напряжения, киловольтметров, измерителей напряжения, аппаратов и установок испытательных с измерительными функциями делителям напряжения и масштабным преобразователям напряжения;

- от делителей напряжения и масштабных преобразователей напряжения аппаратам и установкам испытательным с измерительными функциями, киловольтметрам, измерителям напряжения и измерительным системам высокого напряжения.

5.1 Рабочие эталоны 1-го разряда

5.1.1 В качестве рабочих эталонов 1-го разряда применяют измерительные системы высокого напряжения, делители напряжения с коэффициентом деления К_Д от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом М_К от 1 до 100000, киловольтметры и измерители напряжения, аппараты и установки испытательные с измерительными функциями (источники напряжения, источники питания, генераторы напряжения и т.п.) с диапазоном напряжений от 1 до 500 кВ.

5.1.2 Доверительные границы относительных погрешностей рабочих эталонов 1-го разряда, при доверительной вероятности P = 0,95 или пределы допускаемой относительной погрешности от 0,05 до 0,1%.

5.1.3 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и средств измерений методом непосредственного сличения, методом косвенных измерений, методом прямых измерений и методом сличения при помощи компаратора.

5.2 Рабочие эталоны 2-го разряда

5.2.1 В качестве рабочих эталонов 2-го разряда используют измерительные системы высокого напряжения, делители напряжения с коэффициентом деления К_Д от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом М_К от 1 до 100000, киловольтметры и измерители напряжения, аппараты и установки испытательные с измерительными функциями (источники напряжения, источники питания, генераторы напряжения и т.п.) с диапазоном напряжений от 1 до 500 кВ.

5.2.2 Доверительные границы относительных погрешностей рабочих эталонов 2-го разряда, при доверительной вероятности P = 0,95, или пределы допускаемой относительной погрешности от 0,1 до 1,0%.

5.2.3 Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом непосредственного сличения, методом косвенных измерений, методом прямых измерений и методом сличения при помощи компаратора.

6.1 В качестве средств измерений используют измерительные системы высокого напряжения, делители напряжения с коэффициентом деления К_Д от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом М_К от 1 до 100000, киловольтметры, измерители напряжения, рентгеновские установки, аппараты и установки испытательные с измерительными функциями (источники напряжения, источники питания, генераторы напряжения и т.п.) с диапазоном напряжений от 1 до 500 кВ.

6.2 Пределы допускаемой относительной погрешности средств измерений от 0,25 до 10,0%.
