НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕЛЕВИДЕНИЕ ВЕЩАТЕЛЬНОЕ ЦИФРОВОЕ.
ПЛАНИРОВАНИЕ НАЗЕМНЫХ СЕТЕЙ ЦИФРОВОГО ТЕЛЕВИЗИОННОГО ВЕЩАНИЯ
ТЕХНИЧЕСКИЕ ОСНОВЫ
Digital television broadcasting. Planning
of digital television broadcasting terrestrial
networks. Technical basis
ГОСТ Р 54715-2011
ОКС 33.170
Дата введения
1 июля 2013 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Ордена Трудового Красного Знамени научно-исследовательским институтом радио" (ФГУП "НИИР")
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 876-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Июнь 2020 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на наземные сети эфирного цифрового телевизионного вещания и устанавливает:
- технические основы планирования наземных сетей эфирного цифрового телевизионного вещания;
- принципы построения наземных сетей эфирного цифрового телевизионного вещания;
- методы и критерии планирования наземных сетей телевизионного вещания в стандарте приема на переносное оборудование DVB-H с учетом мобильного приема.
Настоящий стандарт применим при проектировании и построении наземных сетей эфирного цифрового телевизионного вещания.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52210 Телевидение вещательное цифровое. Термины и определения
ГОСТ 24375 Радиосвязь. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 24375 и ГОСТ Р 52210, а также следующие термины с соответствующими определениями:
3.1 длительная помеха: Помеха, воздействующая в течение не менее 50% времени в диапазонах метровых и дециметровых волн.
3.2 защитное отношение по радиочастоте: Минимально допустимое отношение "сигнал - помеха" на входе приемника, обычно выраженное в дБ.
3.3 зона покрытия: Территория, в пределах которой значение полезной напряженности поля не менее значения используемой напряженности поля, определенного для конкретных условий приема и для предусмотренного процента покрываемых местоположений приема.
3.4 используемая напряженность поля: Минимальное значение напряженности поля, необходимое для обеспечения требуемого качества приема при определенных условиях приема при наличии естественного и промышленного шума и помех от других радиостанций.
3.5 кратковременная (тропосферная) помеха: Помеха, воздействующая не более 10% времени в диапазоне метровых волн и не более 1% времени в диапазоне дециметровых волн.
3.6 минимальная напряженность поля: Минимальное значение напряженности поля, необходимое для обеспечения требуемого качества приема на стандартную установку индивидуального пользования при наличии естественного или промышленного шума, но без помех от других передатчиков.
3.7 минимальная используемая напряженность поля: Минимальное значение напряженности поля, необходимое для обеспечения требуемого качества приема при определенных условиях приема при наличии естественного или промышленного шума, но без помех от других передатчиков.
3.8 многочастотная сеть; МЧС: Сеть передающих станций, в которой для распространения одной программы используют несколько радиочастотных каналов.
3.9 мобильный прием: Прием сигналов в движении.
Примечание - Это может быть, например, автомобильный приемник или портативное оборудование.
3.10 напряженность поля мешающего сигнала: Напряженность поля сигнала (для 50% мест и для заданного процента времени) от любого потенциального источника помех, к которой добавлено соответствующее защитное отношение в децибелах.
3.11 одночастотная сеть; ОЧС: Сеть передающих станций, в которой для распространения одной программы используют один радиочастотный канал.
3.12 перекрывающиеся каналы: Каналы, границы которых не совпадают, а несущая частота мешающего канала лежит в полосе частот защищаемого канала.
3.13 портативный прием внутри зданий: Прием, при котором переносный приемник с присоединенной или встроенной в него антенной используют в помещении.
3.14 прием на переносное и портативное оборудование (портативный прием) вне зданий: Прием на переносное и портативное оборудование, при котором переносный приемник с присоединенной или встроенной антенной используют вне помещения.
3.15 смежные (соседние) каналы: Радиоканалы, полосы частот которых имеют одну общую граничную частоту.
3.16 совмещенные каналы: Радиоканалы с одинаковыми частотными границами.
3.17 фиксированный прием: Прием с использованием направленной приемной антенны, установленной на уровне крыши здания.
3.18 цифровое телевизионное вещание; ЦТВ: Составляющая цифрового вещательного телевидения, предназначенная для передачи телевизионных программ и служебной информации потребителю.
Примечание - Под служебной информацией понимают метаданные, данные потребителя и т.д.
4 Сокращения
В настоящем стандарте применены следующие сокращения:
АМ - амплитудная модуляция;
ВППО - прием на портативное оборудование внутри здания;
диапазон III - диапазон частот 174... 230 МГц;
диапазон IV - диапазон частот 470... 582 МГц;
диапазон V - диапазон частот 582... 862 МГц;
ДМВ - дециметровые волны;
МВ - метровые волны;
МП - мобильный прием;
МЧС - многочастотная сеть;
НППО - наружный прием на портативное оборудование;
ОВЧ - очень высокие частоты (диапазон метровых волн);
ОЧС - одночастотная сеть;
РПС - радиопередающая станция;
РЧ-канал - радиочастотный канал;
РЭС - радиоэлектронное средство;
СНЧ - смещение частот несущих;
С/Ш - отношение "сигнал - шум";
УВЧ - ультравысокие частоты (диапазон дециметровых волн);
ФП - фиксированный прием;
ЦТВ - цифровое телевизионное вещание;
ЧМ - частотная модуляция;
ЭИМ - эффективно излучаемая мощность;
ЭМС - электромагнитная совместимость;
BER - Bit Error Rate, относительное число ошибок на 1 бит сообщения;
DAB - Digital Audio Broadcasting, цифровое звуковое радиовещание;
DVB-T - Digital Video Broadcasting Terrestrial, система эфирного (наземного) цифрового телевизионного вещания;
DVB-H - Digital Video Broadcasting Handheld, система цифрового телевизионного вещания при приеме на портативные устройства;
MPE-FEC - MultiProtocol Encapsulation-Forward Error Correction, многопротокольное пакетирование/упреждающая коррекция ошибок, обеспечивающая повышение устойчивости к ошибкам за счет добавления к традиционной схеме упреждающей коррекции ошибок еще одного уровня многопротокольного пакетирования;
NICAM - Near Instantaneous Companded Audio Multiplex, цифровой стандарт передачи звукового сопровождения в телевещании;
QAM - Quadrature amplitude modulation, квадратурно-амплитудная модуляция;
QPSK - Quadrature Phase Shift Keying, квадратурная четырехпозиционная фазовая модуляция;
SECAM - Couleur , система цветного телевидения со строчным чередованием цветоразностных сигналов и частотной модуляцией двух цветовых поднесущих;
T-DAB - Terrestrial Digital Audio Broadcasting, наземное цифровое звуковое радиовещание.
5 Технические основы планирования наземных сетей цифрового телевизионного вещания
5.1 Расчет напряженности поля
5.1.1 Общие положения
В настоящем подразделе описаны отдельные стадии расчетов. Последовательное описание всех шагов процедуры расчета напряженности поля приведено в 5.1.17.
Методы определения значений напряженности поля по семейству кривых с помощью интерполяции для расстояния, высоты h1, частоты и процента времени изложены в 5.1.2 - 5.1.7. Описание способа расчета напряженности поля для смешанной трассы, состоящей из сухопутных и морских участков, приведено в 5.1.8. Поправки к прогнозируемому уровню напряженности поля приведены в 5.1.9 - 5.1.13.
5.1.2 Максимальные значения напряженности поля
Напряженность поля не должна превышать максимального значения Eмакс, дБ (мкВ/м), которое определяют как:
Eмакс = Efs - для сухопутных трасс; (5.1а)
Eмакс = Efs + Ese - для морских трасс, (5.1б)
где Efs - напряженность поля в свободном пространстве для ЭИМ 1 кВт, дБ (мкВ/м), определяемая по формуле
Efs = 106,9 - 20 lg(d); (5.2)
Ese - член выражения, учитывающий увеличение напряженности поля из-за эффекта многолучевости фокусировки радиоволн на морских трассах, дБ, определяемый по формуле
Ese = 2,38 {1 - exp(- d/8,94)}lg(50/t), (5.3)
где d - расстояние, км;
t - процент времени.
Максимальные значения напряженности поля не должны превышаться при применении любых поправок.
5.1.3 Определение высоты передающей/базовой антенны h1
5.1.3.1 Используемая в расчетах высота передающей/базовой антенны h1 зависит от типа и длины трассы и данных о высоте, которые не всегда известны.
Для морской трассы h1 соответствует высоте антенны над уровнем моря.
Для сухопутных трасс эффективную высоту передающей/базовой антенны hэфф определяют как ее высоту, м, над средним уровнем Земли в конкретной местности на удалении от передающей/базовой антенны от 3 до 15 км в направлении приемной/подвижной антенны. Если значение эффективной высоты передающей/базовой антенны hэфф неизвестно, эту высоту следует определить исходя из общей информации о рельефе местности. Настоящий метод расчета не применим для передающей/базовой антенны, высота которой ниже окружающих местных препятствий.
Значение h1, которое следует использовать в расчетах, получают методом, изложенным в 5.1.3.2, 5.1.3.3 или 5.1.3.4.
5.1.3.2 Сухопутная трасса длиной менее 15 км
Для сухопутных трасс менее 15 км применяют один из следующих методов.
При отсутствии сведений о рельефе местности при составлении прогнозов распространения значение h1, м, определяют в соответствии с длиной трассы d, км, по формулам:
h1 = hа при d <= 3; (5.4)
h1 = hа + (hэфф - hа) (d - 3)/12 при 3 < d < 15, (5.5)
где hа - высота антенны над землей (например, высота мачты).
При наличии сведений о рельефе местности при прогнозировании распространения принимают
h1 = hb, (5.6)
где hb - высота антенны над высотой рельефа местности, усредненной для расстояний в диапазоне 0,2d... d.
5.1.3.3 Сухопутные трассы длиной не менее 15 км
h1 = hэфф. (5.7)
5.1.3.4 Морские трассы
Значение h1 для полностью морских трасс определяют как физическую высоту антенны над поверхностью моря. Настоящий метод достоверен для морской трассы при значениях h1 менее 3 м. Следует принять абсолютный нижний предел значения высоты антенны равным 1 м.
5.1.4 Применение высоты передающей/базовой антенны h1
В зависимости от значения h1 выбирают кривую или кривые распространения по приложению А. По этой кривой или кривым определяют значения напряженности поля, а также выполняют необходимую экстраполяцию или интерполяцию. При этом выделяют следующие случаи в соответствии с 5.1.4.1 - 5.1.4.3.
5.1.4.1 Высота передающей/базовой антенны h1 в диапазоне 10... 3000 м
Если значение h1 совпадает с одним из номинальных значений высоты, для которых приведены кривые: 10; 20; 37,5; 75; 150; 300; 600 или 1200 м, то требуемую напряженность поля можно определить непосредственно по кривой или из соответствующей таблицы приложения Б. В ином случае требуемую напряженность поля интерполируют или экстраполируют из значений напряженности поля, полученных из двух кривых (значений таблиц), с помощью следующего уравнения
E = Einf + (Esup - Einf) lg(h1/hinf)/lg(hsup/hinf), (5.8)
где Einf - значение напряженности поля для hinf на требуемом расстоянии;
Esup - значение напряженности поля для hsup на требуемом расстоянии;
h1 - высота передающей/базовой антенны;
hinf - равное 600 м, если h1 > 1200 м, в противном случае ближайшая номинальная эффективная высота менее h1;
hsup - равное 1200 м, если h1 > 1200 м, в противном случае ближайшая номинальная эффективная высота более h1.
Если при экстраполяции для h1 > 1200 м напряженность поля превысила максимальное значение, определенное по 5.1.2, применяют максимальное значение, определенное по 5.1.2.
Примечание - Настоящий метод не применим для h1 > 3000 м.
5.1.4.2 Высота передающей/базовой антенны h1 в диапазоне 0... 10 м
Метод для h1 менее 10 м зависит от того, проходит трасса над сушей или морем.
Для сухопутной трассы значение напряженности поля на требуемом расстоянии d, км, при 0 <= h1 < 10 м вычисляют по формуле
E = E0 + 0,1h1 (E10 - E0), (5.9)
где ; (5.9а)
E10 - напряженность поля, рассчитанная по 5.1.4.1 на требуемом расстоянии для h1 = 10 м.
Поправку C1020, дБ, рассчитывают по формуле
C1020 - E10 - E20, (5.9б)
где E20 - напряженность поля, рассчитанная по 5.1.4.1 на требуемом расстоянии для h1 = 20 м;
- поправка для требуемого расстояния и для h1 = -10 м, которую рассчитывают по формуле (5.15).
Примечание - Поправки C1020 и должны стремиться к отрицательным значениям.
Для морской трассы h1 не должна быть менее 1 м. Для расчета необходимо расстояние, при котором трасса имеет свободное от препятствий пространство в 0,6 первой зоны Френеля от поверхности моря. Это условие задают уравнением
, (5.10а)
где D0,6 - функция по 5.1.16;
f - соответствующее значение номинальной частоты, МГц (100, 600 или 2000 из приложений А и Б).
Если , то необходимо вычислить расстояние, при котором трасса имеет свободное от препятствий пространство в 0,6 первой зоны Френеля от поверхности моря, км, при высоте передающей/базовой антенны 20 м, которое определяют уравнением
D20 = D0,6(f, 20, 10). (5.10б)
Напряженность поля E, дБ (мкВ/м), для требуемого расстояния d и значения h1 определяют по формулам:
E = Eмакс для ; (5.11а)
; (5.11б)
E = E' (1 - Fs) + E" Fs для d >= D20, (5.11в)
где Eмакс - максимальное значение напряженности поля для требуемого расстояния по 5.1.2;
- максимальное значение напряженности поля для расстояния по 5.1.2;
- максимальное значение напряженности поля для расстояния D20;
E" - напряженность поля для расстояния d, рассчитанная по формуле (5.9).
определяют по формуле
, (5.12)
где E10(D20) - напряженность поля для h1 = 10 м для расстояния D20;
E20(D20) - напряженность поля для h1 = 20 м для расстояния D20.
E' определяют по формуле
E' = E10(d) + [E20(d) - E10(d)] lg(h1/10)/lg(20/10), (5.13)
где E10(d) - напряженность поля для h1 = 10 м, интерполированная для расстояния d;
E20(d) - напряженность поля для h1 = 20 м, интерполированная для расстояния d.
Коэффициент FS определяют по формуле
FS = (d - D20)/d. (5.14)
5.1.4.3 Отрицательные значения высоты передающей/базовой антенны h1
Для сухопутных трасс эффективная высота передающей/базовой антенны hэфф может иметь отрицательное значение, так как ее получают на основе средней высоты рельефа местности на расстояниях 3...15 км. Поэтому h1 может быть отрицательной. В этом случае следует учитывать влияние дифракции, вызываемой близлежащими естественными препятствиями.
Для отрицательных значений h1 определяют напряженность поля для h1 = 0 по 5.1.4.2 и вносят поправку .
Влияние дифракционных потерь учитывают, внося поправку , которую определяют для случаев а) и б).
а) Имеется база данных о рельефе местности, и потенциальная возможность перелома кривой при переходе вблизи h1 = 0 не имеет значения.
Угол просвета местности от передающей/базовой антенны рассчитывают как угол места для линии, которая проходит, не задевая все препятствия на местности на расстоянии до 15 км от передающей/базовой антенны в направлении приемной/подвижной антенны, но не проходит за нее. Этот угол просвета, который должен иметь положительное значение, следует использовать вместо в уравнении (5.34в) в методе поправки на угол просвета местности, приведенном в 5.1.11, чтобы получить , которую добавляют к значению напряженности поля, полученному для h1 = 0.
Примечание - Применение этого метода может привести к перелому кривой напряженности поля при переходе вблизи h1 = 0.
б) Отсутствует база данных о рельефе местности, либо имеется база данных о рельефе местности, но данный метод не должен привести к перелому кривой напряженности поля при переходе вблизи h1 = 0.
Положительный эффективный угол просвета местности можно рассчитать в предположении наличия препятствия высотой h1 на расстоянии 9 км от передающей/базовой антенны. Этот метод также используют для трасс любой длины, даже если они короче 9 км. Местность считают приблизительно соответствующей неравномерному клину на расстоянии 3...15 км от передающей/базовой антенны. Среднее значение h1 получают при 9 км, как показано на рисунке 5.1.
- эффективный угол просвета местности (позитивный);
h1 - использованная в расчетах высота передающей/базовой
антенны
Рисунок 5.1 - Эффективный угол просвета для h1 < 0
В этом случае не так явно учитывают изменения рельефа, но также гарантируют отсутствие перелома кривой напряженности поля при переходе вблизи h1 = 0. Поправку , дБ, рассчитывают по уравнению
, (5.15)
где коэффициент вычисляют по формуле
, (5.15а)
где значение коэффициента вычисляют по формуле
. (5.15б)
Коэффициент имеет значения:
1,35 для 100 МГц;
3,31 для 600 МГц;
6,00 для 2000 МГц.
Эффективный угол просвета местности , в градусах, определяют по формуле
. (5.15в)
Поправку , значение которой всегда менее нуля, прибавляют к значению напряженности поля, полученному для h1 = 0.
5.1.5 Интерполяция напряженности поля в зависимости от расстояния
Графики зависимости напряженности поля от расстояния d в диапазоне 1... 1000 км представлены в приложении А. Если значения напряженности поля считывают непосредственно по этим графикам, то интерполяция не требуется. Для повышения точности расчетов значения напряженности поля следует выбирать из соответствующих таблиц приложения Б. В этом случае, если только d не совпадает с одним из значений расстояний, указанных в таблицах приложения Б, напряженность поля E, дБ (мкВ/м), необходимо линейно интерполировать по логарифму расстояния с помощью уравнения
E = Einf + (Esup - Einf)lg(d/dinf)/lg(dsup/dinf), (5.16)
где Einf - значение напряженности поля для dinf;
Esup - значение напряженности поля для dsup;
d - расстояние, для которого требуется прогноз;
dinf - ближайшее расстояние по таблице, меньшее чем d;
dsup - ближайшее расстояние по таблице, большее чем d.
Настоящий метод расчета не применим для значений d менее 1 км и более 1000 км.
5.1.6 Интерполяция и экстраполяция напряженности поля в зависимости от частоты
Значения напряженности поля для требуемой частоты получают интерполяцией между значениями для номинальных частот 100, 600 и 2000 МГц.
Если рассматриваемая частота выше 100 МГц, для сухопутных или морских трасс напряженность поля E, дБ (мкВ/м), рассчитывают по формуле
E = Einf + (Esup - Einf)lg(f/finf)/lg(fsup/finf), (5.17)
где Einf - значение напряженности поля для finf;
Esup - значение напряженности для fsup;
f - рассматриваемая частота, для которой ведут расчет, МГц;
finf - нижняя номинальная частота, равная 100 МГц при f < 600 МГц, в других случаях - 600 МГц;
fsup - верхняя номинальная частота, равная 600 МГц при f < 600 МГц, в других случаях - 2000 МГц.
5.1.7 Интерполяция напряженности поля в зависимости от процента времени
Значения напряженности поля E(t), дБ (мкВ/м), для заданного процента времени от 1% до 50% определяют интерполяцией между номинальными значениями для 1% и 10% или между номинальными значениями для 10% и 50% времени по формуле
E(t) = Esup (Qinf - Qt)/(Qinf - Qsup) +
+ Einf(Qt - Qsup)/(Qinf - Qsup), (5.18)
где t - процент времени, для которого ведут расчет;
Esup - значение напряженности поля для верхнего номинального процента времени tsup;
Qinf - значение обратного интегрального нормального распределения для нижнего номинального процента времени, равное Qi(tinf);
Qt - значение обратного интегрального нормального распределения для заданного процента времени, равное Qi(t);
Qsup - значение обратного интегрального нормального распределения для верхнего номинального процента времени, равное Qi(tsup);
Einf - значение напряженности поля для нижнего номинального процента времени tinf.
Значения обратной интегральной функции нормального распределения Qi(x) приведены в таблице 5.1, где параметр x численно равен t%, и верны для 1 <= x <= 99. Интерполяция за пределами диапазона 1%... 50% времени неприменима.
Таблица 5.1
Значения обратного интегрального нормального распределения
x
Qi(x)
1
2,327
2
2,054
3
1,881
4
1,751
5
1,645
6
1,555
7
1,476
8
1,405
9
1,341
10
1,282
11
1,227
12
1,175
13
1,126
14
1,080
15
1,036
16
0,994
17
0,954
18
0,915
19
0,878
20
0,841
21
0,806
22
0,772
23
0,739
24
0,706
25
0,674
26
0,643
27
0,612
28
0,582
29
0,553
30
0,524
31
0,495
32
0,467
33
0,439
34
0,412
35
0,385
36
0,358
37
0,331
38
0,305
39
0,279
40
0,253
41
0,227
42
0,202
43
0,176
44
0,151
45
0,125
46
0,100
47
0,075
48
0,050
49
0,025
50
0,000
51
- 0,025
52
- 0,050
53
- 0,075
54
- 0,100
55
- 0,125
56
- 0,151
57
- 0,176
58
- 0,202
59
- 0,227
60
- 0,253
61
- 0,279
62
- 0,305
63
- 0,331
64
- 0,358
65
- 0,385
66
- 0,412
67
- 0,439
68
- 0,467
69
- 0,495
70
- 0,524
71
- 0,553
72
- 0,582
73
- 0,612
74
- 0,643
75
- 0,674
76
- 0,706
77
- 0,739
78
- 0,772
79
- 0,806
80
- 0,841
81
- 0,878
82
- 0,915
83
- 0,954
84
- 0,994
85
- 1,036
86
- 1,080
87
- 1,126
88
- 1,175
89
- 1,227
90
- 1,282
91
- 1,341
92
- 1,405
93
- 1,476
94
- 1,555
95
- 1,645
96
- 1,751
97
- 1,881
98
- 2,054
99
- 2,327
5.1.8 Смешанные трассы
Для смешанных трасс на расстоянии d от передающей/базовой антенны при репрезентативной высоте местных препятствий R напряженность поля обозначают Eland(d) для полностью сухопутных и Esea(d) - для полностью морских трасс с интерполяцией/экстраполяцией по высоте передающей/базовой антенны h1, частоте и проценту времени.
Если трасса одновременно включает в себя участки холодного и теплого моря, для расчета Esea(d) используют кривые распространения в соответствии с приложением А для теплого моря. Значение h1 определяют по 5.1.3, принимая высоту поверхности моря в соответствии с определением для суши. Обычно это значение h1 используют как для Eland(d), так и для Esea(d). Однако при h1 менее 3 м его используют для Eland(d), а для Esea(d) - 3 м.
Напряженность поля для смешанной трассы E, дБ (мкВ/м), определяют по формуле
E = (1 - A) Eland(dtotal) + AEsea(dtotal), (5.19)
где A - коэффициент интерполяции для смешанной трассы, определяемый по 5.1.8.1;
dtotal - длина всей трассы.
Формула (5.19) носит общий характер. Ее допускается применять также в случаях, когда семейства кривых напряженности поля определены для разных зон распространения. Если необходимо рассчитать напряженность поля для смешанной трассы, пересекающей две или более различные зоны распространения, то используют соответствующие формулы для одного из следующих случаев:
- для всех частот и всех процентов времени при таких сочетаниях зон распространения, при которых нет переходов между сушей и морем или сушей и прибрежной полосой, напряженность поля рассчитывают по формуле
, (5.20)
где di - длина трассы в зоне i;
Ei(dtotal) - напряженность поля для трассы в зоне i, равной по длине смешанной трассе;
- для всех частот и всех процентов времени при таких сочетаниях зон распространения, при которых имеются только одна категория распространения по сухопутному участку и одна категория распространения в морской или в береговой зоне, применяют формулу (5.20);
- для всех частот и всех процентов времени при таких сочетаниях трех или более зон распространения, при которых имеется только одна граница между сушей и морем или между сушей и береговой зоной, применяют формулу
(5.21)
где di, dj - длина трассы в сухопутных i и морских и береговых j зонах;
Eland, i - напряженность поля для сухопутного участка трассы i, равного по длине смешанной трассе, i = 1, ..., nl, где nl равно числу пересекаемых сухопутных зон;
Esea, j - напряженность поля для морского и прибрежного участков трассы j, равного по длине смешанной трассе, j = 1, ..., ns, где ns равно числу пересекаемых морских и береговых зон;
dlT - длина всего сухопутного участка трассы, равная сумме длин трасс в сухопутных зонах;
dsT - общая длина морского и прибрежного участков трассы, равная сумме длин трасс в морских и береговых зонах.
5.1.8.1 Коэффициент интерполяции A для смешанной трассы
Коэффициент интерполяции <1> определяют по формуле
--------------------------------
<1> Коэффициент интерполяции пригоден для всех частот и всех процентов времени.
Интерполяция применяется только к:
- смешанным морским и сухопутным трассам;
- смешанным сухопутным и прибрежным трассам;
- сухопутным трассам с границей с морскими плюс прибрежными трассами.
Интерполяция не пригодна к сочетанию сухопутных или морских и/или прибрежных трасс.
A = A0(Fsea)V, (5.22)
где Fsea - доля трассы, проходящей над морем;
A0(Fsea) - базовый коэффициент интерполяции (см. рисунок 5.2), равный 1 - (1 - Fsea)2/3. (5.23)
Fsea определяют по формуле
, (5.24)
где dtotal - длина всей трассы распространения, равная dsT + dlT. (5.25)
Показатель степени V рассчитывают по формуле
, (5.26)
где определяют по формуле
, (5.27)
где n - номер морской или береговой зоны трассы; n = 1, 2, ..., Ns;
Ns - общее число морских и береговых зон;
Esea n(dtotal) - значение напряженности поля для расстояния dtotal, которое предполагают находится целиком в морской или береговой зоне n;
dsn - расстояние, проходимое в морской или береговой зоне n, км;
dsT - общая длина морских и прибрежных участков трассы;
m - номер сухопутной зоны трассы; m = 1, 2, ..., Ml;
Ml - общее число сухопутных зон;
Eland m(dtotal) - значение напряженности поля для расстояния dtotal, которое предполагают находится целиком в сухопутной зоне m;
dlm - расстояние, проходимое в сухопутной зоне m, км;
dlT - общая длина проходимых сухопутных участков трассы.
dsT определяют по формуле
. (5.28)
dlT определяют по формуле
. (5.29)
На рисунке 5.2 приведены значения коэффициента A0 (Fsea), который применим для всех процентов времени.

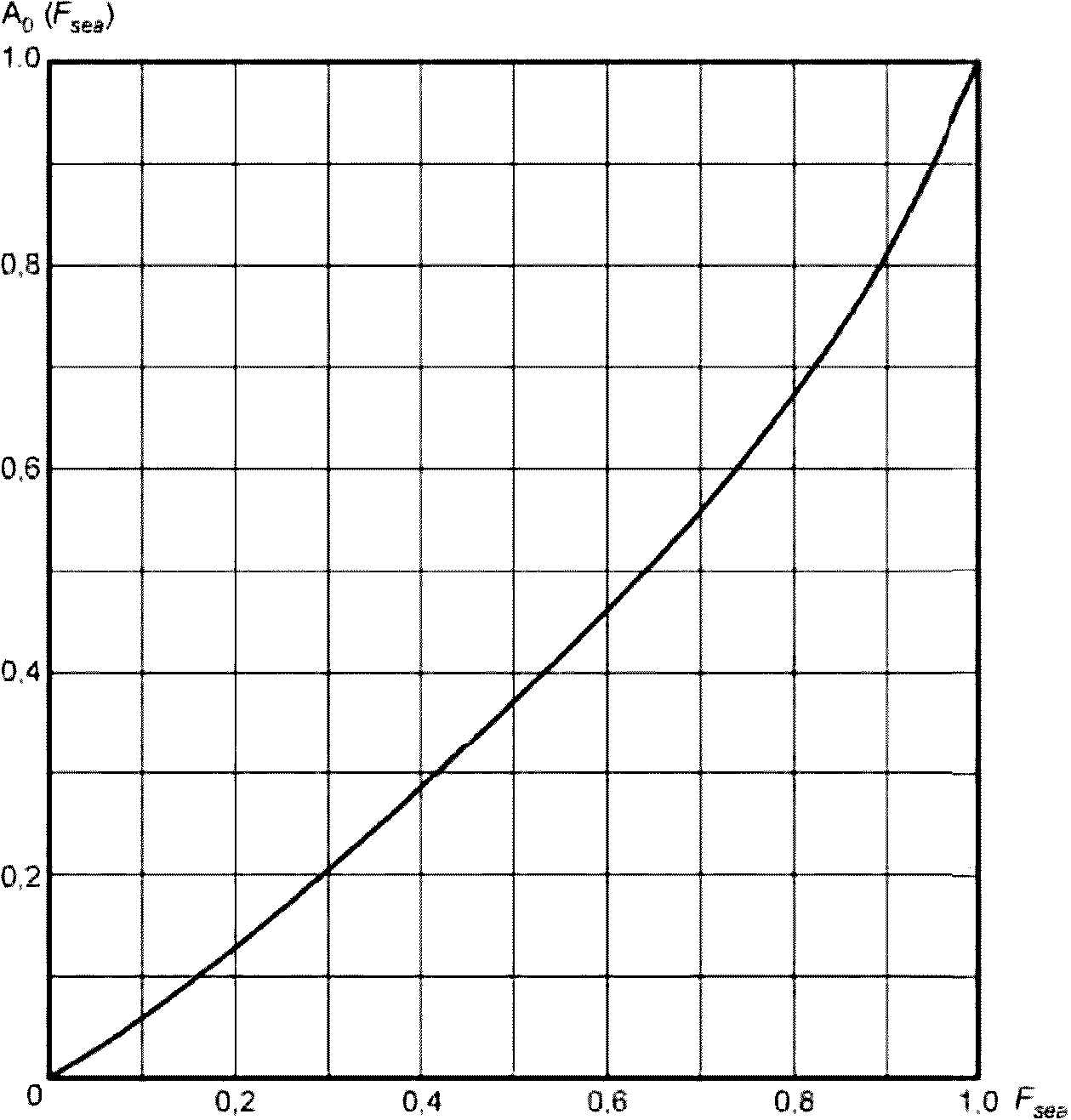

Рисунок 5.2 - Базовый коэффициент интерполяции A0
для смешанной трассы распространения
5.1.9 Поправка к высоте приемной/подвижной антенны h2
Значения напряженности поля, отсчитываемые по кривым распространения в соответствии с приложением А для сухопутных трасс или соответствующим таблицам приложения Б, справедливы для эталонной приемной/подвижной антенны с высотой R, м, соответствующей высоте наземного покрова вокруг приемной/подвижной антенны, если ее высота не менее 10 м. Для открытых и пригородных зон, а также для морских трасс значение R принимают равным 10 м.
Если приемная/подвижная антенна находится на суше, то прежде всего надо учесть угол места падающего луча путем расчета модифицированной высоты репрезентативного местного препятствия R', м, определяемой по формуле
R' = (1000 d R - 15 h1)/(1000 d - 15). (5.30)
h1 и R выражены в метрах, а расстояние d - в километрах.
R' ~= R при h1 < 6,5d + R.
Значение R' должно быть ограничено так, чтобы оно не было менее 1 м.
Если приемная/подвижная антенна находится в городском районе, то поправку , дБ, рассчитывают по формулам:
для h2 < R', (5.31а)
для h2 >= R'. (5.31б)
определяют по формуле (5.15а), а значение определяют по формуле
. (5.31в)
Поправочный коэффициент определяют по формуле
, (5.31г)
где f - рассматриваемая частота, МГц.
Knu определяют по формуле
. (5.31д)
hdif, м, определяют по формуле
hdif = R' - h2. (5.31е)
, в градусах, определяют по формуле
. (5.31ж)
В случаях если в городском районе R' менее 10 м, поправка по формуле (5.15а) должна быть уменьшена на .
Если приемная/подвижная антенна находится на суше в сельском районе или в открытой местности, поправку рассчитывают по формуле (5.15б) для всех значений h2, приняв R' равным 10 м.
Если приемная/подвижная антенна рядом с морем <1> имеет h2 >= 10 м, поправку рассчитывают по формуле (5.31б), приняв R' равным 10 м.
--------------------------------
<1> Здесь и далее: выражение "рядом с морем" относится к тем случаям, когда приемная/подвижная антенна находится над морем либо в непосредственной близости к морю без существенных препятствий в направлении передающей/базовой станции.
Если приемная/подвижная антенна рядом с морем имеет h2 менее 10 м, применяют другой метод, основанный на длине трассы, для которой 0,6 зоны Френеля проходит над препятствиями на поверхности моря по 5.1.16.
Расстояние d10, на котором трасса имеет просвет в 0,6 зоны Френеля для требуемого значения h1 и для h2, равного 10 м, рассчитывают как D0,6(f, h1, 10) по 5.1.16.
Если расстояние d более d10, то поправку к требуемому значению h2 рассчитывают по формуле (5.31б), приняв R' равным 10 м.
Если требуемое расстояние d менее d10, то поправку , дБ, которую необходимо добавить к значению напряженности поля E, рассчитывают по формулам:
, (5.32а)
, (5.32б)
где C10 - поправка для требуемого значения h2 на расстоянии d10 по формуле (5.31б) при R', равном 10 м;
- расстояние, на котором трасса имеет просвет в 0,6 зоны Френеля для требуемого значения h2 и которое рассчитывают как D0,6(f, h1, h2) по 5.1.16.
Поправка для высоты приемной/подвижной антенны может быть в итоге определена по приведенной на рисунке 5.3 последовательной схеме.
Примечание - Настоящий метод расчета неприменим для высоты приемной/подвижной антенны h2 менее 1 м вблизи берега или менее 3 м вблизи моря.

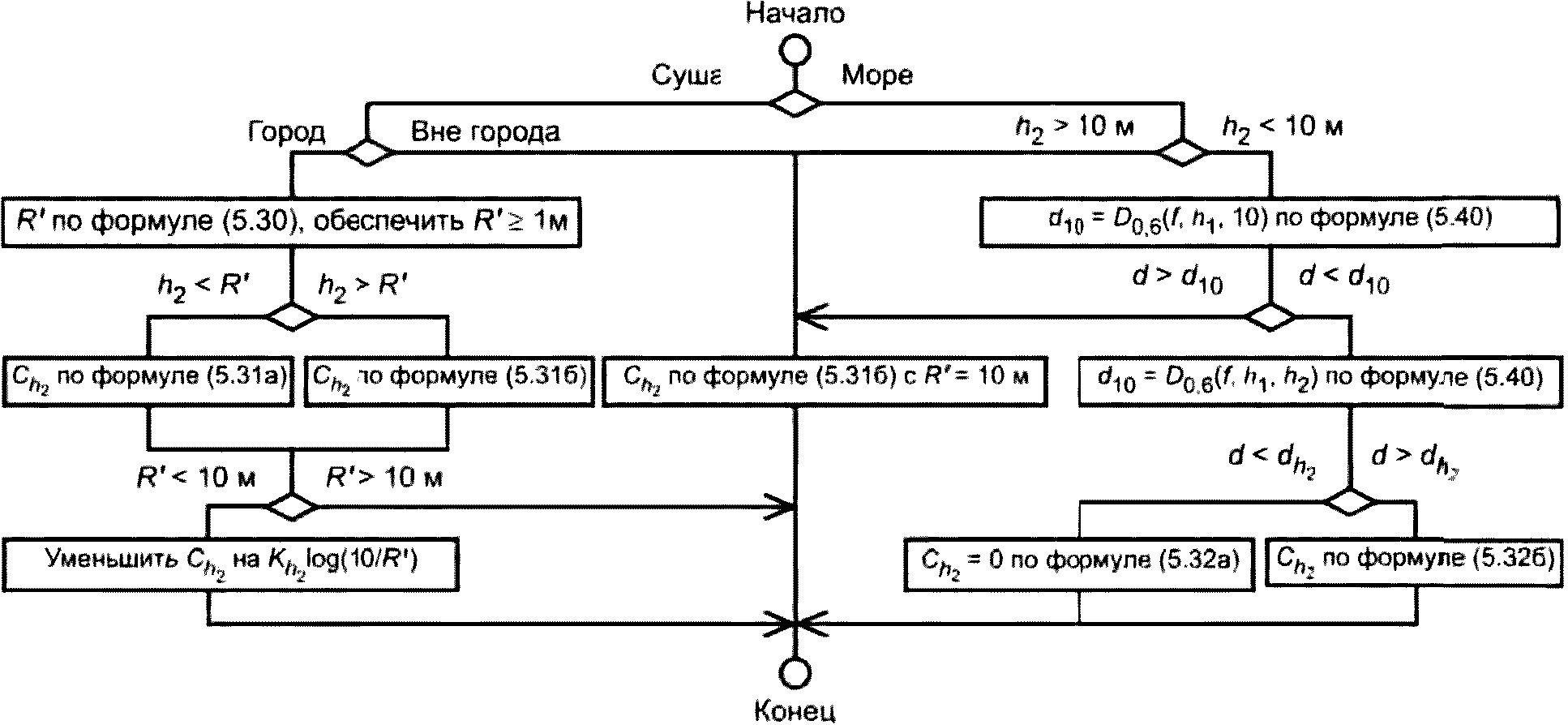

Рисунок 5.3 - Последовательная схема коррекции
значения высоты приемной/мобильной антенны
5.1.10 Поправка для коротких трасс в городском/пригородном районе
Если трасса длиной менее 15 км охватывает здания одинаковой высоты над плоским рельефом местности, то к напряженности поля необходимо добавить поправку, отражающую снижение ее уровня за счет местных препятствий, обусловленных зданиями. Поправку определяют по формуле
, (5.33)
где ha - высота антенны над уровнем земли (то есть высота мачты), м;
R - репрезентативная высота окружающей местности вокруг приемной/подвижной антенны, определяемая по 5.1.9, которая также отражает высоту местности вокруг передающей/базовой антенны.
Эта поправка применима только при d менее 15 км и (h1 - R) менее 150 м.
5.1.11 Поправка на угол просвета местности
Для сухопутных трасс в случае нахождения приемной/подвижной антенны на сухопутном участке смешанной трассы, если необходима более высокая точность для прогнозирования напряженности поля в условиях приема в конкретных зонах, например в небольшой зоне приема, можно ввести поправку на угол просвета местности. Угол просвета местности принимают равным углу места , измеряемому относительно линии, исходящей из приемной/подвижной антенны станции, которая проходит непосредственно над всеми препятствиями на местности в направлении передающей антенны/антенны базовой станции на расстоянии до 16 км, но не выше передающей/базовой антенны.
При расчете не учитывают кривизну поверхности Земли. Угол должен быть ограничен так, чтобы он был не менее плюс 0,55° или не более плюс 40,0°.
Когда имеется соответствующая информация об угле просвета местности, то поправку , дБ, добавляемую к значению напряженности поля, рассчитывают по формуле
, (5.34а)
где и определяют по формуле (5.15а) для значений и .
Значения и вычисляют по формулам:
, (5.34б)
, (5.34в)
где f - рассматриваемая частота, МГц.
Кривые напряженности поля для сухопутной трассы учитывают потери за счет типичного экранирования приемной/подвижной антенны плавно закругляющейся местностью. Поэтому поправки на угол просвета местности не учитывают при малом положительном угле, типичном для положений приемной/подвижной антенны.
Поправку на угол просвета местности для номинальных частот иллюстрирует рисунок 5.4.

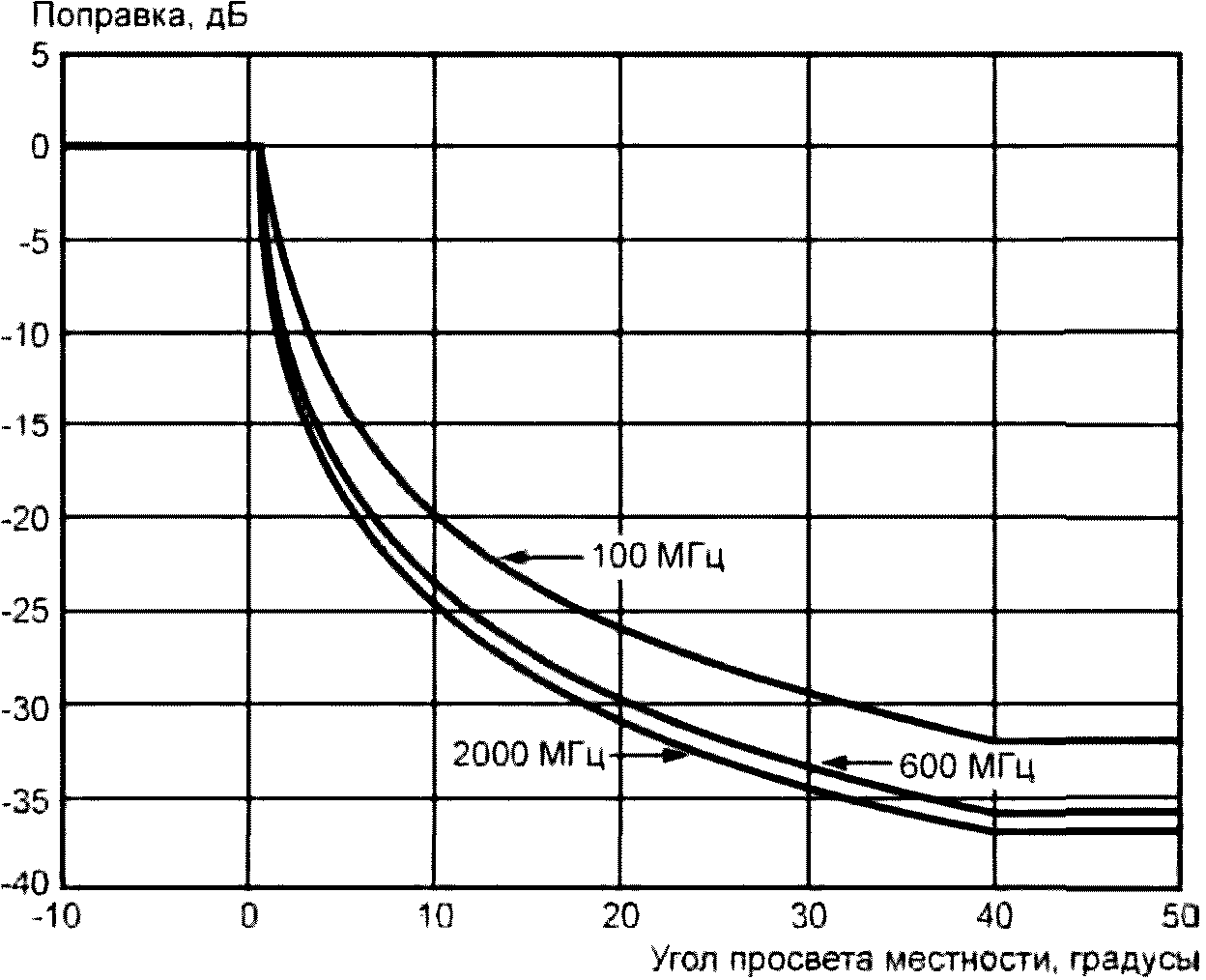

Рисунок 5.4 - Угол просвета местности
5.1.12 Изменчивость в зависимости от места в прогнозах сухопутной зоны покрытия
Методы прогнозирования зоны покрытия предназначены для получения статистических данных об условиях приема в данной зоне, а не в какой-то конкретной точке. Интерпретация таких статистических данных зависит от размера рассматриваемой зоны.
Когда один терминал на трассе радиосигнала является стационарным, а другой перемещают, потери на трассе будут непрерывно меняться в зависимости от места в соответствии с совокупностью влияний на него. Такие влияния подразделяют на три основные категории: изменения многолучевости, местные изменения наземного покрова и изменения трассы.
Изменения многолучевости - это изменения сигнала, возникающие в масштабе порядка длины волны за счет векторного сложения эффектов многолучевого распространения, например отражений от земной поверхности, зданий и т.д. Обычно статистика таких изменений подчинена рэлеевскому распределению.
Местные изменения наземного покрова - изменения сигнала, возникающие за счет препятствий, создаваемых наземным покровом в непосредственной близости, например зданиями, деревьями и т.д., в масштабе, соответствующем размеру таких объектов. Масштаб таких изменений обычно бывает существенно больше, чем для изменений многолучевости.
Изменения трассы - изменения сигнала, которые возникают за счет изменения геометрии всей трассы распространения, например при наличии холмов и т.п. Для всех трасс, кроме очень коротких, масштаб таких изменений обычно бывает существенно больше, чем при местных изменениях наземного покрова.
В тех случаях, когда угол просвета местности не применяют, соответствующее значение изменчивости в зависимости от места будет больше и, как правило, будет изменяться пропорционально радиусу зоны обслуживания.
Распределение медианного уровня напряженности поля из-за изменчивости наземного покрытия для таких зон в городских и пригородных районах соответствует логарифмическому нормальному распределению.
При нахождении приемной/подвижной антенны в сухопутной зоне напряженность поля E (q), дБ (мкВ/м), которая будет превышена для процента мест приема q, %, определяют по формуле
, (5.35)
где E - медианное (для 50% мест) значение напряженности поля;
Qi(x) - обратное интегральное нормальное распределение в зависимости от вероятности (см. таблицу 5.1), где параметр x численно равен q, %;
- стандартное отклонение распределения Гаусса местных средних значений в рассматриваемой зоне.
Процент мест q может меняться от 1 до 99. Настоящий метод неприменим для процентов мест менее 1% или более 99%.
Поправку в зависимости от места не вводят, когда приемная/подвижная антенна находится рядом с морем.
Данный метод позволяет осуществить оценку изменчивости в зависимости от места на территории небольшого района и подходит для случаев, когда угол просвета местности применяют для того, чтобы более точно определить местные медианные уровни напряженности поля.
5.1.13 Поправка на тропосферное рассеяние
В случае наличия информации о рельефе местности необходимо рассчитать поправку на тропосферное рассеяние.
Для этого рассчитывают угол рассеяния на трассе , в градусах, по формуле
, (5.36)
где d - длина трассы, км;
k - эффективный коэффициент радиуса Земли для медианных условий рефракции, равный 4/3;
a - радиус Земли, равный 6370 км;
- угол просвета местности терминала h1, в градусах, рассчитанный в соответствии с перечислением а) 5.1.4.3, независимо от того, положительное или отрицательное значение имеет h1;
- угол просвета местности терминала h2, в градусах, рассчитанный по 5.1.11.
Если менее нуля, его принимают равным нулю. Рассчитывают напряженность поля Ets, спрогнозированную для тропосферного рассеяния, дБ (мкВ/м), по формуле
, (5.37)
где Lf - потери, зависящие от частоты;
N0 - рефракция медианной поверхности, равная 325;
Gt - коэффициент усиления в зависимости от времени.
Lf рассчитывают по формуле
Lf = 5 lg(f) - 2,5[lg(f) - 3,3]2, (5.37а)
где f - рассматриваемая частота, МГц.
Gt определяют по формуле
Gt = 10,1[- lg(0,02t)]0,7, (5.37б)
где t - требуемый процент времени.
5.1.14 Прогнозирование напряженности поля для расстояний менее 1 км
Данный метод применяют в случаях, когда значения d составляют менее 1 км и использование модели распространения радиоволн на короткие расстояния невозможно.
Определяют напряженность поля E, дБ (мкВ/м), на расстоянии менее 1 км по формулам:
E = Eмакс nf для d <= dnf, (5.38а)
E = Eмакс d для dnf < d <= 0,1, (5.38б)
E = E0,1 км + (E1 км - E0,1 км) lg(d/0,1)
для 0,1 < d < 1,0, (5.38в)
где Eмакс nf - максимальная напряженность поля на расстоянии ближнего поля передающей/базовой антенны dnf, определяемая уравнением (5.1а) или (5.1б);
Eмакс d - максимальная напряженность поля на необходимом расстоянии, определяемая уравнением (5.1а) или (5.1б);
E0,1 км - максимальная напряженность поля на расстоянии 0,1 км, определяемая уравнением (5.1а) или (5.1б);
E1 км - напряженность поля на расстоянии 1 км.
Расстояние dnf, км, определяют по формуле
, (5.38г)
где Gu - коэффициент усиления антенны относительно изотропного излучателя, дБи.
Значение dnf должно быть не более 0,1 км. По умолчанию значение dnf принимают равным 0,01 км.
Также вносят поправки относительно приемной/подвижной антенны. Их применяют к фактическому месту нахождения приемной/подвижной антенны.
5.1.15 Эквивалентные базовые потери при передаче
Базовые потери при передаче Lb, дБ, эквивалентные заданной напряженности поля, определяют по формуле
Lb = 139,3 - E + 20 lg f, (5.39)
где E - напряженность поля, дБ (мкВ/м), для ЭИМ, равной 1 кВт;
f - рассматриваемая частота, МГц.
5.1.16 Аппроксимация длины трассы с просветом в 0,6 зоны Френеля
Длина трассы D0,6, на которой обеспечен просвет в 0,6 первой зоны Френеля над гладкой поверхностью Земли для заданной частоты и высот антенны h1 и h2, определяют по формуле
, (5.40)
где Df - зависящий от частоты член уравнения, равный
0,0000389 f h1 h2, км; (5.40а)
Dh - асимптотический член уравнения, определяемый расстоянием до горизонта, равный
, км, (5.40б)
где h1, h2 - высоты антенны над гладкой поверхностью Земли, м.
В приведенных формулах значение h1 должно быть ограничено так, чтобы оно было не менее нуля; результирующие значения D0,6 должны быть ограничены так, чтобы они были не менее 0,001 км.
5.1.17 Процедура расчета значений напряженности поля
Данная последовательность расчета предназначена для использования значений, полученных из таблиц зависимости напряженности поля от расстояния (приложение Б). Однако ее также можно использовать для значений, полученных по кривым распространения, и в этом случае не нужна процедура интерполяции в зависимости от расстояния, приведенная в 5.1.17.14. В таблице 5.2 представлен минимальный перечень входных параметров (и их пределы), которые служат основой для получения значений из таблиц зависимости напряженности поля от расстояния.
Таблица 5.2
Перечень входных параметров и их пределы
Параметр, единица измерений
Определение
Пределы
f, МГц
Рассматриваемая частота
30... 3000 МГц
d, км
Длина трассы
1... 1000 км
t, %
Процент времени
1... 50%
h1, м
Высота передающей/базовой антенны, как показано на кривых распространения.
Определяют по формулам (5.5) - (5.7).
Пределы определяют по 5.1.4.1
Для суши: нижний предел неограничен; верхний предел - 3000 м.
Для моря: нижний предел не менее 1 м; верхний предел - 3000 м
ha, м
Высота передающей антенны над уровнем земли.
Определяют по 5.1.3.2. Пределы определяют по 5.1.3
Должна быть больше высоты местных препятствий
hb, м
Высота базовой антенны над высотой рельефа местности, усредненная для расстояний в диапазоне 0,2d... d км, где d не более 15 км при наличии данных о рельефе местности
Не ограничена <*>
Высота препятствий, м
Репрезентативная высота местных препятствий (вокруг места расположения передатчика)
Не ограничена
R, м
Репрезентативная высота местных препятствий (вокруг места расположения приемника)
Не ограничена
, в градусах
Угол просвета местности
0,55°... 40°
, , , в градусах
Эффективные углы просвета местности передающей/базовой антенны
Более 0°
<*> Данный параметр существует только для сухопутных трасс, где d < 15 км.
5.1.17.1 Определяют тип трассы распространения: сухопутная, над холодным морем или над теплым морем. Если трасса смешанная, определяют два типа трасс распространения, которые считают относящимися к первому (над сушей) и второму типу (над морем) распространения. Если трассу можно представить с помощью одного типа, то ее считают относящейся к первому типу распространения, и расчеты для смешанных трасс по 5.1.17.21 выполнять не требуется.
5.1.17.2 Для любого заданного процента времени определяют два номинальных процента времени:
- если требуемый процент времени находится в диапазоне от 1% до 10%, то нижний и верхний номинальные проценты времени равны 1 и 10 соответственно;
- если требуемый процент времени находится в диапазоне от 10% до 50%, то нижний и верхний номинальные проценты времени равны 10 и 50 соответственно.
Если требуемый процент времени равен 1%, 10% или 50%, то это значение следует считать нижним номинальным процентом времени, и процесс интерполяции по 5.1.17.18 не требуется.
5.1.17.3 Для любой требуемой частоты (в диапазоне от 30 МГц до 3000 МГц) определяют две номинальные частоты:
- если рассматриваемая частота менее 600 МГц, то нижняя и верхняя номинальные частоты равны 100 и 600 МГц соответственно;
- если рассматриваемая частота более 600 МГц, то нижняя и верхняя номинальные частоты равны 600 и 2000 МГц соответственно.
Если рассматриваемая частота равна 100, 600 или 2000 МГц, то это значение считают нижней номинальной частотой, и процедура интерполяции и экстраполяции по 5.1.17.17 не требуется.
5.1.17.4 Определяют нижнее и верхнее номинальные значения расстояния, наиболее близкие к требуемому расстоянию по таблицам приложения Б. Если требуемое расстояние совпадает со значением в соответствующей таблице приложения Б, то его следует считать нижним номинальным расстоянием, и процедура интерполяции по 5.1.17.14 не требуется.
5.1.17.5 Для трасс над сушей выполняют операции по 5.1.17.6 - 5.1.17.19.
5.1.17.6 Для нижнего номинального процента времени выполняют операции по 5.1.17.7 - 5.1.17.18.
5.1.17.7 Для нижней номинальной частоты выполняют операции 5.1.17.8 - 5.1.17.17.
5.1.17.8 Определяют напряженность поля, превышаемую в 50% мест, для приемной/подвижной антенны при высоте репрезентативного местного препятствия R над землей для требуемого расстояния и высоты передающей/базовой антенны по 5.1.17.9 - 5.1.17.16.
5.1.17.9 Для высоты передающей/базовой антенны h1, не менее 10 м, выполняют операции по 5.1.17.10 - 5.1.17.15.
5.1.17.10 Определяют нижнее и верхнее номинальные значения h1 по 5.1.4.1. Если h1 совпадает с одним из номинальных значений 10; 20; 37,5; 75; 150; 300; 600 или 1200 м, то его считают нижним номинальным значением для h1, и процедура интерполяции по 5.1.17.6 не требуется.
5.1.17.11 Для нижнего номинального значения h1 выполняют операции по 5.1.17.3 - 5.1.17.5.
5.1.17.12 Для нижнего номинального значения расстояния выполняют операции по 5.1.17.13.
5.1.17.13 Определяют напряженность поля, превышаемую в 50% мест, для приемной/подвижной антенны при высоте репрезентативного местного препятствия R для требуемых значений расстояния d и высоты передающей/базовой антенны h1.
5.1.17.14 Если требуемое расстояние не совпадает с нижним номинальным значением расстояния, то повторяют операции по 5.1.17.4 для верхнего номинального значения расстояния и интерполируют два значения напряженности поля к нужному расстоянию по 5.1.5.
5.1.17.15 Если требуемая высота передающей/базовой антенны h1 не совпадает с одним из номинальных значений, повторяют операции по 5.1.17.12 - 5.1.17.14 и интерполируют/экстраполируют напряженность поля для h1 по 5.1.4.1. При необходимости результат ограничивают максимальным значением, приведенным в 5.1.2.
5.1.17.16 Для высоты передающей/базовой антенны h1 менее 10 м определяют напряженность поля для требуемой высоты и расстояния по 5.1.4.2. Если h1 менее нуля, то выполняют операции по 5.1.4.3.
5.1.17.17 Если рассматриваемая частота не совпадает с нижней номинальной частотой, повторяют операции по 5.1.17.8 - 5.1.17.16 для верхней номинальной частоты и интерполируют/экстраполируют два значения напряженности поля по 5.1.6. При необходимости результат ограничивают максимальным значением напряженности поля по 5.1.2.
5.1.17.18 Если требуемый процент времени не совпадает с нижним номинальным процентом временем, то повторяют операции по 5.1.17.7 - 5.1.17.17 для верхнего номинального процента времени и интерполируют два значения напряженности поля по 5.1.7.
5.1.17.19 При прогнозировании для смешанной трассы выполняют пошаговую процедуру, приведенную в 5.1.8. Для этого выполняют операции по 5.1.17.6 - 5.1.17.18 для трасс с каждым типом распространения.
5.1.17.20 Если имеется информация об угле просвета местности для приемной/подвижной антенны рядом с сушей, в напряженность поля вносят поправку на угол просвета местности для приемной/подвижной антенны по 5.1.11.
5.1.17.21 Рассчитывают обусловленное тропосферным рассеянием предполагаемое значение напряженности поля по 5.1.13. Если это значение напряженности поля больше значения, полученного по 5.1.1 - 5.1.12, то его следует использовать в дальнейших расчетах.
5.1.17.22 Корректируют напряженность поля для высоты приемной/подвижной антенны h2 по 5.1.9.
5.1.17.23 Если применимо, понижают напряженность поля, внося поправку для короткой трассы в городском/пригородном районе по 5.1.10.
5.1.17.24 Если на приемной/подвижной антенне в сухопутной зоне требуется напряженность поля, превышаемая для процента мест, отличного от 50%, значение напряженности поля для требуемого процента мест определяют за счет внесения поправки по 5.1.12.
5.1.17.25 Результирующую напряженность поля ограничивают максимальным значением по 5.1.2. При проведении расчетов для смешанной трассы для процента времени менее 50% необходимо определить максимальное значение напряженности поля интерполяцией между значениями для полностью сухопутных и полностью морских трасс по формуле
Eмакс = Efs + dsEse/dtotal, (5.41)
где Efs - напряженность поля в свободном пространстве, определяемая по формуле (5.2);
Ese - усиление при малых процентах времени для морской трассы, определяемое уравнением (5.3);
ds - общее расстояние в морской зоне, км;
dtotal - общее расстояние всей трассы, км.
5.1.17.26 При необходимости напряженность поля пересчитывают в эквивалентные базовые потери при передаче для трассы по 5.1.15.
5.2 Параметры типовой приемной установки
Наземные сети эфирного телевизионного вещания в стандарте DVB-T планируют с учетом технических характеристик стандартных установок индивидуального пользования. Такая установка включает приемную антенну, фидер снижения антенны и телевизионный приемник (при необходимости - антенный усилитель).
5.2.1 Высота подъема приемной антенны над уровнем земли при:
- стационарном приеме: 10 м;
- мобильном и переносном приеме: 1,5 м.
5.2.2 Уменьшение напряженности поля при снижении высоты подвеса антенны
При планировании сетей приема на переносное оборудование (в помещении и вне помещения) за типичное значение принята высота подъема приемной антенны 1,5 м над уровнем земли. Для мобильного приема принята такая же высота подъема приемной антенны. Поскольку все расчеты напряженности поля проводят по кривым распространения, построенным для высоты подъема приемной антенны над поверхностью земли 10 м, в расчетах уровней напряженности поля применяют поправочный коэффициент, учитывающий уменьшение напряженности поля при снижении высоты подъема антенны до 1,5 м.
Для целей планирования, в случае приема на переносное и портативное оборудование или мобильного приема, значения поправочного коэффициента для эталонных частот приведены в таблице 5.3.
Таблица 5.3
Уменьшение напряженности поля при снижении высоты
подъема приемной антенны с 10 до 1,5 м
Эталонная частота f0, МГц
200
500
800
Поправочный коэффициент Kh, дБ
12
16
18
Примечание - Эти значения справедливы для условий приема в пригородных зонах.
Значения поправочного коэффициента для других частот рассчитывают по формуле
, (5.42)
где f - рассматриваемая частота, МГц;
f0 - ближайшее к рассматриваемой частоте значение эталонной частоты, МГц, указанное в таблице 5.3.
5.2.3 Усиление приемной антенны
Значения коэффициента усиления приемной антенны определяют относительно усиления полуволнового симметричного вибратора (полуволнового диполя) и выражают в дБд. При планировании фиксированного приема сигналов цифрового телевидения следует применять значения усиления приемных антенн по таблице 5.4.
Таблица 5.4
Усиление антенны для фиксированного приема (относительно
полуволнового симметричного вибратора) для эталонных частот
Эталонная частота f0, МГц
200
500
800
Коэффициент усиления антенны G0, дБд
7
10
12
Значения коэффициента усиления G, дБд, для других значений частот вычисляют путем линейной интерполяции данных таблицы 5.5 по формуле
G = G0 + 10 lg (f/f0), (5.43)
где G0 - коэффициент усиления антенны для ближайшего значения эталонной частоты по таблице 5.4;
f - рассматриваемая частота, МГц;
f0 - ближайшее к рассматриваемой частоте значение эталонной частоты, МГц, указанное в таблице 5.4.
Для приема на переносное и портативное оборудование, а также и для мобильного приема применяют ненаправленную антенну. Значения коэффициента усиления антенны (по отношению к полуволновому диполю) приведены в таблицах 5.5 - 5.7. В таблице 5.7 приведены значения усиления приемной антенны при приеме на внешнюю пассивную антенну автомобиля.
Таблица 5.5
Усиление антенны при приеме на переносное оборудование
Диапазон частот
Усиление антенны, дБд
III
- 2
IV
0
V
0
Таблица 5.6
Усиление антенны при приеме на портативное оборудование
Частота, МГц
Усиление антенны, дБд
474
- 12
698
- 9
858
- 7
Примечание - Значение усиления на промежуточных значениях частоты определяют линейной интерполяцией по формуле (5.43).
Таблица 5.7
Усиление антенны при мобильном приеме
Диапазон частот
Усиление антенны, дБд
III
- 5
IV
- 2
V
- 1
5.2.4 Помехозащищенность приемной антенны
Диаграммы направленности фиксированных приемных антенн для диапазонов частот III, IV и V приведены на рисунке 5.5. На этом рисунке по оси ординат отложены значения коэффициента усиления относительно усиления в направлении главного лепестка диаграммы направленности приемной антенны.
Рисунок 5.5 - Направленность приемных антенн
в диапазонах III, IV, V
Приемные антенны, используемые при мобильном приеме и приеме на переносное и портативное оборудование, не обладают ни пространственной, ни поляризационной избирательностью.
5.2.5 Развязка по поляризации
При частотном планировании для фиксированного приема принимают коэффициент усиления ортогонально поляризованного сигнала равным минус 16 дБ для любого азимута прихода сигнала во всех диапазонах волн.
5.2.6 Фидер снижения антенны
Длину фидера снижения (от выхода антенны до входа телевизора) принимают равной 15 метрам. Значения потерь в фидере приведены в таблице 5.8.
Таблица 5.8
Потери в фидере
Эталонная частота, МГц
200
500
800
Потери в фидере , дБ
2
3
5
При мобильном приеме и приеме на переносное и портативное оборудование длина фидера незначительна, и его потери не учитывают.
5.2.7 Коэффициент шума цифрового телевизора
Коэффициент шума цифрового телевизора (цифровой приставки) при планировании принимают равным 8 дБ для всех диапазонов частот и всех видов приема.
5.2.8 Потери при прохождении зданий
Телевизионный прием на портативное и переносное оборудование может происходить в местах, расположенных вне помещений и внутри помещений. Напряженность поля внутри помещений будет значительно ослаблена. Степень ослабления зависит от материалов и конструкции здания.
Средние потери при проникновении в здание Lb, дБ, представляют собой разность между значениями средней напряженности поля снаружи и внутри здания на одной и той же высоте над уровнем земли.
В таблице 5.9 приведены средние значения потерь сигнала при прохождении зданий и соответствующее стандартное отклонение.
Таблица 5.9
Потери при прохождении сигнала внутрь здания
или транспортного средства
Среднее значение потерь Lb, дБ
Стандартное отклонение , дБ
МВ
ДМВ
МВ
ДМВ
9
11
3
6
При приеме внутри транспортного средства на портативные приемники нужно учитывать экранирование корпуса транспортного средства. Типичные потери внутри транспортного средства в УВЧ-диапазонах IV и V, как показала практика сотовой радиосвязи, составляют 6 дБ.
5.3 Значения напряженности поля
Наземную передающую сеть цифрового телевидения планируют, исходя из значений минимальной используемой или используемой напряженности поля.
Минимальные значения напряженности поля определяют соответственно:
- параметрам типовой приемной установки индивидуального пользования;
- требуемому отношению С/Ш для выбранных параметров модуляции сигнала;
- выбранному значению вероятности приема на границе зоны охвата.
Значения параметров типовой приемной установки индивидуального пользования приведены в 5.2.
5.3.1 Минимальная напряженность поля
Значение минимальной напряженности поля Eмин, дБ (мкВ/м), вычисляют по формуле
, (5.44)
где Uмин - минимальное требуемое напряжение сигнала на входе приемника, дБ (мкВ);
Gа - коэффициент усиления приемной антенны относительно полуволнового симметричного вибратора, дБд;
- значение потерь фидера снижения приемной антенны, дБ;
- длина волны, м.
Значения параметров Gа и выбирают в соответствии с видом приема по таблицам 5.5 - 5.8.
Значение минимального требуемого напряжения сигнала Uмин, дБ (мкВ), на входе приемника вычисляют по формуле
Uмин = Uш + (С/Ш). (5.45)
Значение С/Ш выбирают в соответствии с видом модуляции сигнала и различных случаев приема: фиксированного (ФП), наружного приема на портативное оборудование (НППО), приема на портативное оборудование внутри здания (ВППО) и мобильного приема (МП) по таблицам 5.10 - 5.12.
Эффективное значение напряжения шумов на входе приемника Uш, дБ (мкВ), определяют по формуле
, (5.46)
где k - постоянная Больцмана, равная 1,38·10-23 Дж/К;
T0 - стандартная температура окружающей среды, равная 290 К;
TA - эффективная температура шумов антенны, К;
- ширина эффективной полосы шумов приемника, Гц (для цифрового телевизора );
R - входное сопротивление приемника, равное 75 Ом;
- значение потерь фидера снижения приемной антенны, дБ;
N - коэффициент шума приемника.
Отношение TA/T0 принимают равным в диапазоне волн:
- метровых - 1,35;
- дециметровых - 1.
Таблица 5.10
Значения С/Ш для различных вариантов системы DVB-T
и разных случаев приема
Модуляция
Кодовая скорость
С/Ш, дБ
ФП
НППО
ВППО
МП
QPSK
1/2
5,9
8,1
8,1
11,1
QPSK
2/3
7,9
10,2
10,2
13,2
QPSK
3/4
9,1
11,5
11,5
14,5
QPSK
5/6
10,3
12,8
12,8
15,8
QPSK
7/8
11,3
13,9
13,9
16,9
16-QAM
1/2
11,6
13,8
13,8
16,8
16-QAM
2/3
14,1
16,4
16,4
19,4
16-QAM
3/4
15,7
18,1
18,1
21,1
16-QAM
5/6
16,9
19,4
19,4
22,4
16-QAM
7/8
17,5
20,1
20,1
23,1
64-QAM
1/2
17,2
19,4
19,4
22,4
64-QAM
2/3
19,5
21,8
21,8
24,8
64-QAM
3/4
21,2
23,6
23,6
26,6
64-QAM
5/6
22,7
25,2
25,2
28,2
64-QAM
7/8
23,7
26,3
26,3
29,3
Таблица 5.11
Значения С/Ш для планирования сетей
при портативном приеме системы DVB-H
Модуляция
Кодовая скорость
Скорость кодирования MPE-FEC
С/Ш, дБ
ВППО
НППО
QPSK
1/2
1/2
6,6
7,6
QPSK
1/2
2/3
6,8
7,8
QPSK
1/2
3/4
7,0
8,0
QPSK
1/2
5/6
7,2
8,2
QPSK
1/2
7/8
7,4
8,4
QPSK
2/3
2/3
9,8
10,8
QPSK
2/3
3/4
10,0
11,0
QPSK
2/3
5/6
10,2
11,2
QPSK
2/3
7/8
10,4
11,4
16-QAM
1/2
2/3
12,8
13,8
16-QAM
1/2
3/4
13,0
14,0
16-QAM
1/2
5/6
13,2
14,2
16-QAM
1/2
7/8
13,4
14,4
16-QAM
2/3
2/3
15,8
16,8
16-QAM
2/3
3/4
16,0
17,0
16-QAM
2/3
5/6
16,2
17,2
16-QAM
2/3
7/8
16,4
17,4
64-QAM
1/2
5/6
17,7
18,7
64-QAM
1/2
7/8
17,9
18,9
64-QAM
2/3
2/3
20,6
21,6
64-QAM
2/3
3/4
20,8
21,8
64-QAM
2/3
5/6
21,0
22,0
Таблица 5.12
Значения С/Ш для планирования сетей
при мобильном приеме системы DVB-H
Модуляция
Кодовая скорость
Скорость кодирования MPE-FEC
С/Ш, дБ
2k <*>
4k <*>
8k <*>
Fd3дБ <**>, Гц
Скорость при Fd3дБ, км/ч
Fd3дБ <**>, Гц
Скорость при Fd3дБ, км/ч
Fd3дБ <**>, Гц
Скорость при Fd3дБ, км/ч
474 МГц
746 МГц
474 МГц
746 МГц
474 МГц
746 МГц
QPSK
1/2
1/2
8,5
400
911
579
200
456
290
100
228
145
QPSK
1/2
2/3
9,0
400
911
579
200
456
290
100
228
145
QPSK
1/2
3/4
9,5
400
911
579
200
456
290
100
228
145
QPSK
1/2
5/6
10,0
400
911
579
200
456
290
100
228
145
QPSK
1/2
7/8
10,5
400
911
579
200
456
290
100
228
145
QPSK
2/3
2/3
12,0
400
911
579
200
456
290
100
228
145
QPSK
2/3
3/4
12,5
400
911
579
200
456
290
100
228
145
QPSK
2/3
5/6
13,5
400
911
579
200
456
290
100
228
145
QPSK
2/3
7/8
14,5
400
911
579
200
456
290
100
228
145
16-QAM
1/2
2/3
15,0
400
911
579
200
456
290
100
228
145
16-QAM
1/2
3/4
15,5
400
911
579
200
456
290
100
228
145
16-QAM
1/2
5/6
16,5
400
911
579
200
456
290
100
228
145
16-QAM
1/2
7/8
17,5
400
911
579
200
456
290
100
228
145
16-QAM
2/3
2/3
18,0
380
866
550
190
433
275
95
216
138
16-QAM
2/3
3/4
18,5
380
866
550
190
433
275
95
216
138
16-QAM
2/3
5/6
19,5
380
866
550
190
433
275
95
216
138
16-QAM
2/3
7/8
20,5
380
866
550
190
433
275
95
216
138
64-QAM
1/2
5/6
21,5
200
456
290
100
228
145
50
114
73
64-QAM
1/2
7/8
22,5
200
456
290
100
228
145
50
114
73
64-QAM
2/3
2/3
25,0
120
273
174
60
137
87
30
68
43
64-QAM
2/3
3/4
25,5
120
273
174
60
137
87
30
68
43
64-QAM
2/3
5/6
27,0
120
273
174
60
137
87
30
68
43
<*> 2k, 4k и 8k - обозначение числа несущих, где k = 1024.
<**> Fd3дБ - Доплеровский сдвиг частоты для среднего значения С/Ш, равного С/Ш + 3 дБ
5.3.2 Минимальная используемая напряженность поля
В случае, когда планируют обеспечить возможность приема в 50% мест на границе зоны покрытия, значение минимальной используемой напряженности поля Eмин. исп принимают равным значению минимальной напряженности поля.
В случае, когда планируют обеспечить возможность приема на границе зоны покрытия более чем в 50% мест, значение минимальной используемой напряженности поля Eмин. исп (q), которое будет превышаться для q% мест приема, определяют соответственно видам приема по формулам при:
- фиксированном приеме на уровне крыш
Eмин. исп (q) = Eмин + CL, (5.47)
где CL - поправочный коэффициент на местоположение, дБ;
- портативном приеме и приеме на переносное оборудование вне здания, а также при мобильном приеме на внешнюю антенну
Eмин. исп (q) = Eмин + CL + Kh, (5.48)
где Kh - поправочный коэффициент на высоту приема, дБ;
- портативном приеме и приеме на переносное оборудование внутри здания, а также при мобильном приеме на портативные приемники
Eмин. исп (q) = Eмин + CL + Kh + Lb, (5.49)
где Lb - потери внутри здания или транспортного средства, дБ.
CL вычисляют по формуле
, (5.50)
где Qi(x) - значение обратной интегральной функции нормального распределения в зависимости от вероятности (см. таблицу 5.1), где параметр x численно равен q, %;
- суммарное стандартное отклонение распределения средних значений, дБ.
Для цифровых систем с шириной полосы 1 МГц и более значение стандартного отклонения во всех диапазонах частот при стационарном приеме, приеме на портативное оборудование вне зданий и при мобильном приеме принимают равным 5,5 дБ. При приеме на портативное оборудование внутри зданий суммарное значение стандартного отклонения вычисляют по формуле
, (5.51)
где - стандартное макроструктурное отклонение, равное 5,5 дБ;
- стандартное отклонение потерь внутри здания по таблице 5.9.
5.3.3 Используемая напряженность поля
Значение используемой напряженности поля с учетом защиты от помех, создаваемых другими радиовещательными станциями, определяют по формуле
, (5.52)
где n - число источников помех;
i - номер передатчика;
Ei - напряженность поля i-го передатчика, дБ (мкВ/м).
Напряженность поля конкретного передатчика Ei определяют по формуле
, (5.53)
где Eпом i - напряженность поля i-го мешающего передатчика, дБ (мкВ/м);
Ai - защитное отношение, дБ, выбираемое из соответствующих таблиц 5.13 - 5.29;
- поправка, учитывающая пространственную и поляризационную защиту приемной антенны, дБ (см. 5.2.4 и 5.2.5).
Примечание - Поправку определяют из графика на рисунке 5.5 и применяют при расчете поля помехи только при фиксированном приеме полезного сигнала DVB-T при одинаковой поляризации передающих антенн полезной и мешающей станций. В случае ортогональной поляризации сигналов мешающей и полезной станций суммарную развязку, обеспечиваемую направленным действием и поляризационной защитой приемной антенны, принимают равной минус 16 дБ для всех углов азимута прихода мешающего сигнала в диапазонах III... V.
5.4 Защитные отношения
Значения защитных отношений, дБ, следует прибавлять к значениям минимальной используемой напряженности поля для получения значения используемой напряженности поля, применяемой при планировании передающей наземной сети соответственно помеховой ситуации, типу мешающего сигнала и каналу его передачи.
5.4.1 Защитные отношения для сигнала DVB-T
Защитные отношения, дБ, для сигнала DVB-T при помехе в совмещенном канале от сигналов DVB-T/DVB-H для различных вариантов DVB-T и разных случаев приема приведены в таблице 5.13.
Таблица 5.13
Модуляция
Кодовая скорость
ФП
НППО
ВППО
МП
QPSK
1/2
6,00
8,00
8,00
11,00
QPSK
2/3
8,00
11,00
11,00
14,00
QPSK
3/4
9,30
11,70
11,70
14,70
QPSK
5/6
10,50
13,00
13,00
16,00
QPSK
7/8
11,50
14,10
14,10
17,10
16-QAM
1/2
11,00
13,00
13,00
16,00
16-QAM
2/3
14,00
16,00
16,00
19,00
16-QAM
3/4
15,00
18,00
18,00
21,00
16-QAM
5/6
16,90
19,40
19,40
22,40
16-QAM
7/8
17,50
20,10
20,10
23,10
64-QAM
1/2
17,00
19,00
19,00
22,00
64-QAM
2/3
20,00
23,00
23,00
26,00
64-QAM
3/4
21,00
25,00
25,00
28,00
64-QAM
5/6
23,30
25,80
25,80
28,80
64-QAM
7/8
24,30
26,90
26,90
29,90
Защитные отношения, дБ, для сигналов DVB-T при помехе в совмещенном канале от сигналов аналогового телевидения приведены в таблице 5.14.
Таблица 5.14
Модуляция
Кодовая скорость
ФП
НППО
ВППО
МП
QPSK
1/2
- 12,0
- 12,0
- 12,0
- 9,0
QPSK
2/3
- 8,0
- 8,0
- 8,0
- 5,0
QPSK
3/4
- 2,8
- 0,4
- 0,4
2,6
QPSK
5/6
4,3
6,8
6,8
9,8
QPSK
7/8
10,4
13,0
13,0
16,0
16-QAM
1/2
- 8,0
- 8,0
- 8,0
- 5,0
16-QAM
2/3
0
3,0
3,0
6,0
16-QAM
3/4
2,5
5,0
5,0
8,0
16-QAM
5/6
10,3
12,8
12,8
15,8
16-QAM
7/8
17,4
20,0
20,0
23,0
64-QAM
1/2
0,0
3,0
3,0
6,0
64-QAM
2/3
4,5
6,0
6,0
9,0
64-QAM
3/4
12,0
15,0
15,0
18,0
64-QAM
5/6
16,3
18,8
18,8
21,8
64-QAM
7/8
21,4
24,0
24,0
27,0
Защитные отношения для сигнала DVB-T при помехе от сигналов DVB-T/H, в нижнем (N - 1) и верхнем (N + 1) соседних каналах, где N - номер канала, приведены в таблице 5.15.
Таблица 5.15
Канал
N - 1
N + 1
Защитное отношение, дБ
- 30
- 30
Защитные отношения справедливы как при тропосферной, так и при длительной помехе. Указанные значения справедливы в случае, когда и полезный, и мешающий сигналы имеют одинаковую ширину полосы частот канала.
Защитные отношения, дБ, для сигналов DVB-T при помехе от аналоговых телевизионных сигналов, включая звук, в нижнем соседнем канале (N - 1) приведены в таблице 5.16.
Таблица 5.16
Модуляция
Кодовая скорость
ФП
НППО
ВППО
МП
QPSK
1/2
- 44,0
- 44,0
- 44,0
- 41,0
QPSK
2/3
- 44,0
- 44,0
- 44,0
- 41,0
QPSK
3/4
- 42,9
- 42,9
- 42,9
- 39,9
QPSK
5/6
- 41,8
- 41,8
- 41,8
- 38,8
QPSK
7/8
- 40,9
- 40,9
- 40,9
- 37,9
16-QAM
1/2
- 43,0
- 43,0
- 43,0
- 40,0
16-QAM
2/3
- 42,0
- 42,0
- 42,0
- 39,0
16-QAM
3/4
- 38,0
- 38,0
- 38,0
- 35,0
16-QAM
5/6
- 39,4
- 39,4
- 39,4
- 36,4
16-QAM
7/8
- 38,9
- 38,9
- 38,9
- 35,9
64-QAM
1/2
- 40,0
- 40,0
- 40,0
- 37,0
64-QAM
2/3
- 35,0
- 35,0
- 35,0
- 32,0
64-QAM
3/4
- 32,0
- 32,0
- 32,0
- 29,0
64-QAM
5/6
- 32,0
- 32,0
- 32,0
- 29,0
64-QAM
7/8
- 31,1
- 31,1
- 31,1
- 28,1
Защитные отношения, дБ, для сигналов DVB-T при помехе от аналоговых телевизионных сигналов, включая звук, в верхнем соседнем канале (N + 1) приведены в таблице 5.17.
Таблица 5.17
Модуляция
Кодовая скорость
ФП
НППО
ВППО
МП
QPSK
1/2
- 48,9
- 48,9
- 48,9
- 45,9
QPSK
2/3
- 47
- 47
- 47
- 44
QPSK
3/4
- 45,9
- 45,9
- 45,9
- 42,9
QPSK
5/6
- 44,8
- 44,8
- 44,8
- 41,8
QPSK
7/8
- 43,9
- 43,9
- 43,9
- 40,9
16-QAM
1/2
- 45,4
- 45,4
- 45,4
- 42,4
16-QAM
2/3
- 43
- 43
- 43
- 40
16-QAM
3/4
- 41,5
- 41,5
- 41,5
- 38,5
16-QAM
5/6
- 40,4
- 40,4
- 40,4
- 37,4
16-QAM
7/8
- 39,9
- 39,9
- 39,9
- 36,9
64-QAM
1/2
- 40,2
- 40,2
- 40,2
- 37,2
64-QAM
2/3
- 38
- 38
- 38
- 35
64-QAM
3/4
- 36,4
- 36,4
- 36,4
- 33,4
64-QAM
5/6
- 35
- 35
- 35
- 32
64-QAM
7/8
- 34,1
- 34,1
- 34,1
- 31,1
Защитные отношения, дБ, для сигнала DVB-T при помехе в совмещенном канале от синусоидального колебания (CW) или ЧМ несущей при разности между центральными частотами полезного и мешающего сигналов , равной 0 МГц (неуправляемое СНЧ), приведены в таблице 5.18.
Таблица 5.18
Модуляция
Кодовая скорость
Канал Гаусса
ФП
НППО
ВППО
МП
QPSK
1/2
- 16,5
- 15,5
- 13,3
- 13,3
- 10,3
QPSK
2/3
- 14,6
- 13,5
- 11,2
- 11,2
- 8,2
QPSK
3/4
- 13,5
- 12,3
- 9,9
- 9,9
- 6,9
QPSK
5/6
- 12,4
- 11,1
- 8,6
- 8,6
- 5,6
QPSK
7/8
- 11,5
- 10,1
- 7,5
- 7,5
5,5
16-QAM
1/2
- 10,8
- 9,8
- 7,6
- 7,6
4,6
16-QAM
2/3
- 8,4
- 7,3
- 5,0
- 5,0
- 2,0
16-QAM
3/4
- 6,9
- 5,7
- 3,3
- 3,3
- 0,3
16-QAM
5/6
- 5,8
- 4,5
- 2,0
- 2,0
1,0
16-QAM
7/8
- 5,3
- 3,9
- 1,3
- 1,3
1,7
64-QAM
1/2
- 5,2
- 4,2
- 2,0
- 2,0
1,0
64-QAM
2/3
- 3,0
- 1,9
- 0,4
- 0,4
3,4
64-QAM
3/4
- 1,4
- 0,2
2,2
2,2
5,2
64-QAM
5/6
0,0
1,3
3,8
3,8
6,8
64-QAM
7/8
0,9
2,3
4,9
4,9
7,9
Если разность между центральными частотами полезного и мешающего сигналов не равна нулю, к значениям защитных отношений нужно прибавить поправочный коэффициент K, приведенный в таблице 5.19.
Таблица 5.19
, МГц
- 12,0
- 4,5
- 3,9
0
3,9
4,5
12
K, дБ
- 35
- 30
0
0
0
- 30
- 35
Приведенные в таблице 5.19 защитные отношения применимы при помехе от сигналов с узкой полосой частот, то есть от несущих аналогового звука или невещательных служб.
Защитные отношения, дБ, для сигнала DVB-T при помехе от сигнала T-DAB в совмещенном канале приведены в таблице 5.20.
Таблица 5.20
Модуляция
Кодовая скорость
ФП
НППО
ВППО
МП
QPSK
1/2
11,00
13,20
13,20
16,20
QPSK
2/3
13,10
15,40
15,40
18,40
QPSK
3/4
15,20
17,60
17,60
20,60
QPSK
5/6
15,50
18,00
18,00
21,00
QPSK
7/8
16,50
19,10
19,10
22,10
16-QAM
1/2
16,00
18,20
18,20
21,20
16-QAM
2/3
19,10
21,40
21,40
24,40
16-QAM
3/4
21,20
23,60
23,60
26,60
16-QAM
5/6
21,90
24,40
24,40
27,40
16-QAM
7/8
22,50
25,10
25,10
28,10
64-QAM
1/2
21,00
23,20
23,20
26,20
64-QAM
2/3
25,10
27,40
27,40
30,40
64-QAM
3/4
27,20
29,60
29,60
32,60
64-QAM
5/6
28,30
30,80
30,80
33,80
64-QAM
7/8
32,40
35,00
35,00
38,00
5.4.2 Защитные отношения для сигнала DVB-H
Защитные отношения для сигнала DVB-H при помехе в совмещенном канале от сигнала DVB-T/DVB-H для разных видов приема полезного сигнала DVB-H приведены в таблице 5.21.
Таблица 5.21
Модуляция
Кодовая скорость
Защитные отношения, дБ
Портативный прием (класс A и B)
Мобильный прием (класс C и D)
QPSK
1/2
9,5
9,5
QPSK
2/3
12,5
12,5
16-QAM
1/2
15,5
15,5
16-QAM
2/3
18,5
18,5
Для перекрывающихся каналов, при отсутствии данных измерений, если ширина полосы перекрытия полезного и мешающего сигналов менее 1 МГц, защитное отношение A, дБ, должно быть экстраполировано из защитного отношения для совмещенного канала по формуле
A = CCI + 10lg (BO/BW), (5.54)
где CCI - защитное отношение при помехе в совмещенном канале;
BO - ширина полосы частот, в которой перекрываются два сигнала DVB-T, МГц;
BW - ширина полосы частот полезного сигнала, МГц.
Если по формуле (5.54) получен результат менее 30 дБ, то следует выбрать значение A, равное минус 30 дБ.
Защитные отношения для сигналов DVB-H при помехе от сигналов DVB-T/DVB-H по соседним каналам (N - 1) и (N + 1) приведены в таблице 5.22.
Таблица 5.22
Канал
N - 1
N + 1
Защитное отношение, дБ
- 30
- 30
Защитные отношения для сигнала DVB-H при помехе от сигнала T-DAB в совмещенном канале приведены в таблице 5.23.
Таблица 5.23
Модуляция
Кодовая скорость
Защитные отношения, дБ
Портативный прием (класс A и B)
Мобильный прием (класс C и D)
QPSK
1/2
14,5
14,5
QPSK
2/3
17,5
17,5
16-QAM
1/2
20,5
20,5
16-QAM
2/3
23,5
23,5
5.4.3 Защитные отношения для сигналов изображения аналогового наземного телевидения системы D, K/SECAM при помехе от цифровых сигналов наземного телевидения DVB-T/DVB-H
Приведенные значения защитных отношений справедливы при подавлении внеканального спектра передатчика DVB-T на 40 дБ.
Защитные отношения, дБ, для сигнала аналогового наземного телевидения при помехе от сигналов DVB-T/DVB-H в совмещенном канале приведены в таблице 5.24.
Таблица 5.24
Полезный сигнал: аналоговая система
Мешающий сигнал: DVB-T, 8 МГц
Тропосферная помеха
Постоянная помеха
D, K/SECAM
35
41
Защитные отношения, дБ, для аналогового сигнала изображения при помехе от сигналов DVB-T нижнего смежного канала приведены в таблице 5.25.
Таблица 5.25
Полезный сигнал: аналоговая система
Мешающий сигнал: DVB-T
Тропосферная помеха
Длительная помеха
D, K/SECAM
- 5
- 1
Защитные отношения, дБ, для аналогового сигнала изображения при помехе от сигналов DVB-T верхнего смежного канала приведены в таблице 5.26.
Таблица 5.26
Полезный сигнал: аналоговая система
Мешающий сигнал: DVB-T
Тропосферная помеха
Длительная помеха
D, K/SECAM
- 8
- 5
Защитные отношения, дБ, для аналогового сигнала изображения при помехе по зеркальному каналу от сигнала DVB-T приведены в таблице 5.27.
Таблица 5.27
Полезная аналоговая система
Мешающий канал DVB-T
Тропосферная помеха
Длительная помеха
D, K/SECAM
N <*> + 8, N <*> + 9
- 16
- 11
<*> N - номер частотного канала.
5.4.4 Защитные отношения для сигналов звука аналогового наземного телевидения при помехе от цифровых сигналов наземного телевидения DVB-T
Все защитные отношения для сигналов звука аналогового наземного телевидения при помехе от цифровых сигналов наземного телевидения DVB-T отнесены к уровню полезной несущей телевизионного звука. Опорный уровень несущих звука равен эффективному значению немодулированной несущей.
Качество звука при тропосферной помехе соответствует оценке 3 балла, при длительной помехе - 4 балла.
Эталонное отношение С/Ш для сигналов звука равно:
- 40 дБ - для тропосферной помехи (примерно соответствует оценке ухудшения 3 балла);
- 48 дБ - для длительной помехи (примерно соответствует оценке ухудшения 4 балла).
Эталонный уровень ЧМ-сигнала соответствует максимальной девиации частоты +/- 50 кГц.
Эталонные значения BER для цифровых сигналов звука NICAM равны:
- в случае тропосферной помехи - 1·10-4 (близко к оценке ухудшения 3 балла);
- в случае длительной помехи - 1·10-5 (близко к оценке ухудшения 4 балла).
В случае передачи двух несущих звука каждая из несущих должна быть рассмотрена отдельно. При модуляции сигналов звука с уплотнением может потребоваться защита.
5.4.5 Защитные отношения для ЧМ- и NICAM-сигналов звука аналоговых телевизионных систем при помехе от сигналов DVB-T
Защитные отношения для полезного сигнала звука при помехе в совмещенном канале от сигналов DVB-T наземного телевидения приведены в таблице 5.28.
Таблица 5.28
Защитное отношение относительно несущей звука, дБ
Полезный сигнал звука
Мешающий сигнал DVB-T
FM
Тропосферная помеха
5
Длительная помеха
15
NICAM
Тропосферная помеха
4
Длительная помеха
5
Примечание - Значения защитных отношений справедливы при подавлении внеполосного спектра на 40 дБ.
5.4.6 Защитные отношения для сигнала T-DAB при помехе от сигналов DVB-T/DVB-H
Защитные отношения, дБ, для сигнала T-DAB при помехе от сигнала DVB-T/DVB-H приведены в таблице 5.29.
Таблица 5.29
64-QAM, кодовая скорость 2/3
<*>, МГц
- 5
- 4,2
- 4
- 3
0
3
4
4,2
5
Для канала Гаусса
- 50
- 1
0
1
1
1
0
- 1
- 50
При приеме на портативные и подвижные приемники
- 43
6
7
8
8
8
7
6
- 43
<*> - разность между центральными частотами полезного и мешающего сигналов.
6 Методы и критерии планирования сетей цифрового телевидения
6.1 Параметры, важные при планировании
При разработке частотно-территориального плана наземной передающей сети цифрового телевидения планируют частотные присвоения, то есть частотный канал присваивают для места расположения передатчика с определенными характеристиками передачи: излучаемая мощность, высота подвеса и диаграмма излучения в горизонтальной плоскости передающей антенны, тип поляризации излучения и т.д.
Критериями оптимальности построения сети являются охват требуемой населенной территории (зоны покрытия) при минимальном использовании частотных присвоений и отсутствии недопустимых помех работе других радиовещательных станций.
При разработке плана передающей сети используют следующие параметры планирования, значения которых необходимо стандартизовать: минимальные значения напряженности поля и максимально допустимые значения напряженности поля помехи, основанные на:
- значениях С/Ш;
- защитных отношениях;
- поправочных коэффициентах местоположений и проценте времени;
- потерях за счет строения для приема внутри зданий;
- ограничениях спектральной маски, применяемой к цифровой передаче.
6.1.1 Значения С/Ш для планирования
Значения С/Ш для различных вариантов систем DVB-T и для различных условий приема приведены в таблице 5.11, для системы DVB-H - в таблицах 5.12 и 5.13.
6.1.2 Защитные отношения
Защитные отношения приведены в 5.4. Для сигналов DVB-T при помехах от сигналов DVB-T, T-DAB и аналогового телевидения и при помехах этим сигналам от сигнала DVB-T защитные отношения соответствуют [1]. Для сигналов DVB-H защитные отношения соответствуют [2].
6.1.3 Поправочные коэффициенты местоположений и процент времени
Из-за резкого ухудшения качества, которое происходит в случаях, когда не достигается требуемое отношение несущая/помеха или требуемое С/Ш, необходима большая вероятность защиты местоположения для полезной напряженности поля. Поэтому в значение, полученное из таблиц приложения Б и кривых распространения приложения А, необходимо ввести поправку, называемую поправочный коэффициент местоположения.
Расчеты электромагнитной совместимости для систем цифрового телевизионного вещания основаны на кривых распространения для 50% времени для полезной напряженности поля и для 1% для мешающей напряженности поля.
Чтобы преобразовать полезную и мешающую напряженности поля, которые относятся к 50% местоположений, в значение, соответствующее проценту q, %, защищаемых местоположений (когда этот процент превышает 50%), принятому для полезной службы, используют объединенный поправочный коэффициент местоположений.
Объединенный поправочный коэффициент местоположений, дБ, рассчитывают по формуле
, (6.1)
где Qi(x) - значение функции обратного интегрального нормального распределения в зависимости от вероятности (см. таблицу 5.1), где параметр x численно равен q, %;
- стандартное отклонение изменения местоположения для полезного сигнала, дБ;
- стандартное отклонение изменения местоположения для мешающего сигнала, дБ.
6.1.4 Изменения сигнала в местах приема, находящихся вне помещений
Стандартное макромасштабное отклонение для широкополосных сигналов равно 5,5 дБ. Это значение применяют при определении изменения напряженности поля в находящихся вне помещений местах приема, которое учитывают введением поправочного коэффициента местоположений. В таблице 6.1 приведены значения поправочного коэффициента местоположения для макромасштабных изменений для типичных условий охвата мест.
Таблица 6.1
Требуемое покрытие (вероятность охвата мест), в %
Поправочный коэффициент местоположений для МВ и ДМВ, дБ
99
13
95
9
70
3
6.1.5 Изменения сигнала в местах приема, находящихся внутри помещений
Изменения сигнала в местах приема, находящихся внутри помещений, обусловлены суммарным учетом изменений в местах приема, находящихся снаружи помещений, и изменений затухания сигнала при проникновении в здание. В диапазоне МВ, где стандартные отклонения сигнала снаружи и внутри здания равны 5,5 дБ и 3 дБ соответственно, их объединенное значение составляет 6,3 дБ. В диапазоне ДМВ, где стандартные отклонения сигнала снаружи и внутри здания равны 5,5 дБ и 6 дБ соответственно, их общее значение составляет 8,1 дБ.
Для макромасштабных изменений в местах приема внутри помещений вносят поправочный коэффициент местоположений по таблице 6.2.
Таблица 6.2
Требуемое покрытие (вероятность охвата мест), %
Поправочный коэффициент местоположений для ОВЧ, дБ
Поправочный коэффициент местоположений для УВЧ, дБ
95
10
13
70
3
4
6.1.6 Спектральная маска
Две спектральные маски: верхняя кривая определяет спектральную маску для обычных случаев, а нижняя кривая - спектральную маску для критических ситуаций, требующих дополнительного снижения внеполосной спектральной мощности цифрового сигнала, - представлены на рисунке 6.1, а значения их параметров - в таблице 6.3.
- спектральная маска для обычных случаев;
- спектральная маска для критических ситуаций

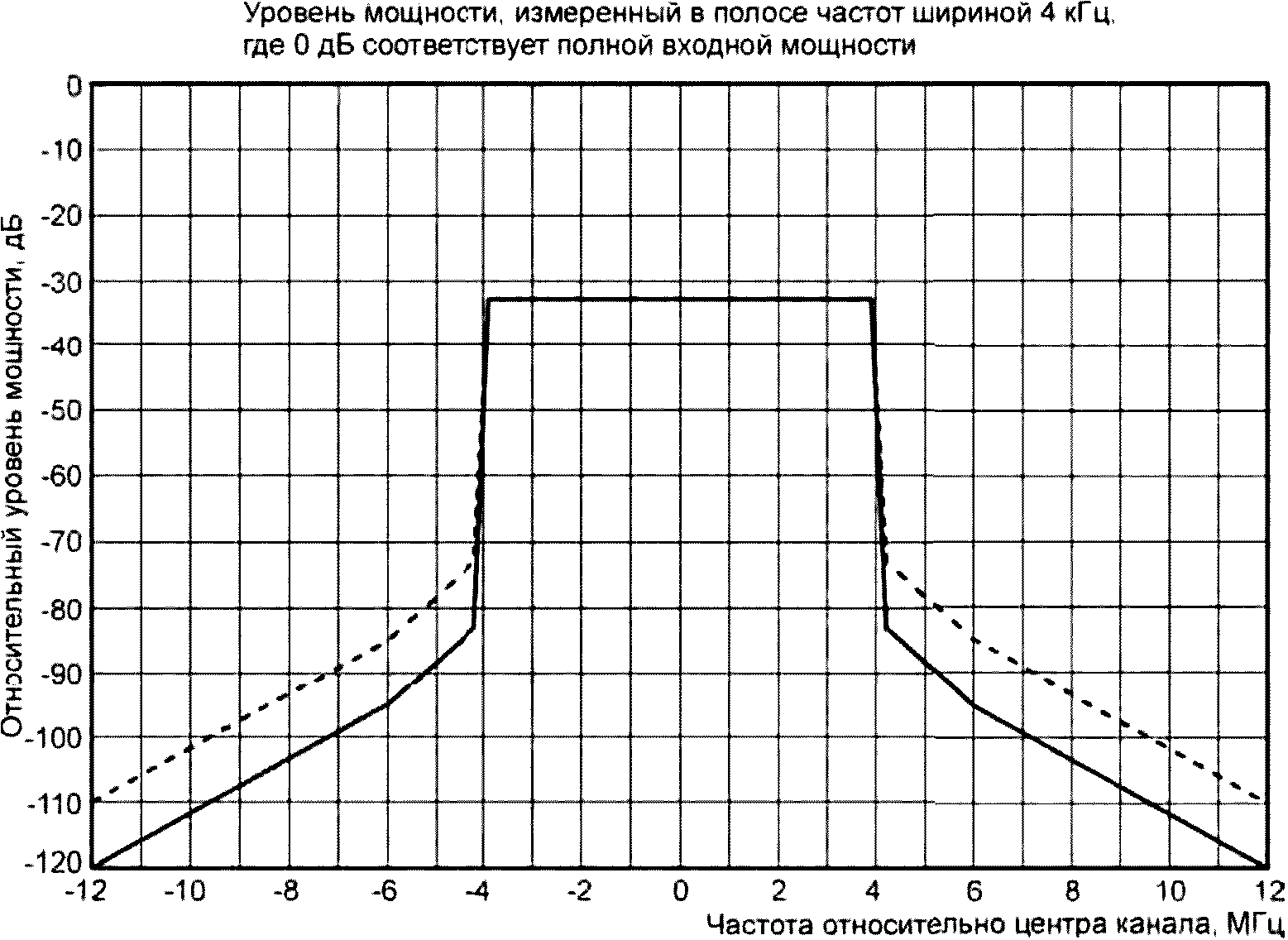

Рисунок 6.1 - Симметричные спектральные маски
для обычных случаев и для критических ситуаций
Таблица 6.3
Симметричные спектральные маски
Точки излома; канал шириной 8 МГц
Относительная частота, МГц
Относительный уровень, дБ
Обычные случаи
Критические ситуации
- 12
- 110
- 120
- 6
- 85
- 95
- 4,2
- 73
- 83
- 3,9
- 32,8
- 32,8
+ 3,9
- 32,8
- 32,8
+ 4,2
- 73
- 83
+ 6
- 85
- 95
+ 12
- 110
- 120
6.2 Виды приема
6.2.1 Режимы приема для DVB-T
Систему DVB-T планируют для следующих режимов приема: фиксированный прием, прием на портативное оборудование (вне помещений и внутри помещений) и подвижный прием, с использованием ряда соответствующих вариантов систем и вероятностей охвата мест.
6.2.1.1 Фиксированный прием определяют как прием с использованием направленной приемной антенны, установленной на уровне крыши. При установке такой антенны достигают близкие к оптимальным условия приема (в пределах сравнительно небольшого пространства на крыше). Параметры типовой приемной установки приведены в 5.2.
При вычислении напряженности поля в случае фиксированного приема считают типичной высоту подвеса приемной антенны 10 м над уровнем земли. При приеме на портативное оборудование (в помещении и вне помещений) принимают высоту приемной антенны 1,5 м над уровнем земли. Для подвижного приема принимают такую же высоту приемной антенны. Так как все расчеты напряженности поля проводят при высоте приемной антенны 10 м, то в расчетах уровней напряженности поля для подвижного приема применяют поправочный коэффициент для пересчета к высоте антенны 1,5 м.
6.2.1.2 Прием на переносное оборудование определяют для классов А и Б:
- прием класса А - это прием, при котором переносный приемник с присоединенной или встроенной антенной используют вне помещения на высоте не менее 1,5 м над уровнем земли;
- прием класса Б - это прием, при котором переносный приемник с присоединенной или встроенной антенной используют в помещениях на первом этаже на высоте не менее 1,5 м над уровнем пола, которые:
- расположены на первом этаже;
- имеют окно в наружной стене.
Прием на переносное оборудование в помещениях на более высоких этажах относят к классу приема Б с внесением поправок к уровням сигналов, но прием в помещениях на первом этаже является наиболее общим случаем. Для обоих классов А и Б предполагают, что:
- оптимальные условия приема будут при перемещении антенны на расстояние до 0,5 м в любом направлении;
- переносный приемник во время приема не перемещается, и, кроме того, вблизи приемника не перемещаются большие объекты;
- отсутствуют экстремальные случаи, как, например, прием в полностью экранированных помещениях.
6.2.1.3 Мобильный (подвижный) прием определяют как прием сигналов в движении при расположении антенны на высоте не менее 1,5 м над уровнем земли. Это может быть, например, автомобильный приемник или портативное оборудование.
Предполагают, что основным фактором при рассмотрении явлений местного приема будут эффекты, обусловленные замираниями в рэлеевском канале. Для компенсации этих эффектов планируют использование запасов на замирание. Уровни запасов на замирание зависят от частоты и скорости движения автомобиля.
6.2.2 Режимы приема для DVB-H
6.2.2.1 Портативный прием имеет ряд вариантов (вне зданий, внутри здания, на нижних и верхних этажах). Помимо этого прием в движении, вероятно, будет возможен на карманные приемники (при ходьбе в прогулочном темпе). Портативный прием разделяют на два класса:
- А - прием вне здания на портативные приемники с присоединенной (например, телескопическая антенна или наушники) или встроенной антенной на высоте не менее 1,5 м над уровнем земли на скорости пешехода или в покое;
- Б - прием внутри помещения на портативные приемники с присоединенной (например, телескопическая антенна или наушники) или встроенной антенной на высоте не менее 1,5 м над уровнем земли на скорости пешехода или в покое на первом этаже в комнате с окном в наружной стене.
6.2.2.2 Мобильный прием разделяют на два класса:
- В - прием на портативные приемники внутри движущегося на высокой скорости транспортного средства с приемником, соединенным с внешней антенной транспортного средства на высоте не менее 1,5 м над уровнем земли;
- Г - прием на портативные приемники внутри движущегося на высокой скорости транспортного средства с собственной внешней (например, телескопическая антенна или головные телефоны) или встроенной антенной на высоте не менее 1,5 м над уровнем земли без связи приемника с внешней антенной транспортного средства.
6.3 Типы модуляции сигнала
Типы модуляции цифрового сигнала выбирают, исходя из требуемого значения чистой битовой скорости. Варианты систем и значения чистой битовой скорости приведены в таблице 6.4.
Таблица 6.4
Модуляция
Кодовая скорость
Чистая битовая скорость для различных защитных интервалов GI, Мбит/с
GI = 1/4
GI = 1/8
GI = 1/16
GI = 1/32
QPSK
1/2
4,98
5,53
5,85
6,03
QPSK
2/3
6,64
7,37
7,81
8,04
QPSK
3/4
7,46
8,29
8,78
9,05
QPSK
5/6
8,29
9,22
9,76
10,05
QPSK
7/8
8,71
9,68
10,25
10,56
16-QAM
1/2
9,95
11,06
11,71
12,06
16-QAM
2/3
13,27
14,75
15,61
16,09
16-QAM
3/4
14,93
16,59
17,56
18,10
16-QAM
5/6
16,59
18,43
19,52
20,11
16-QAM
7/8
17,42
19,35
20,49
21,11
64-QAM
1/2
14,93
16,59
17,56
18,10
64-QAM
2/3
19,91
22,12
23,42
24,13
64-QAM
3/4
22,39
24,88
26,35
27,14
64-QAM
5/6
24,88
27,65
29,27
30,16
64-QAM
7/8
26,13
29,03
30,74
31,67
6.4 Методы планирования сетей
6.4.1 При планировании сети решают три задачи:
- первая - выбор значений технических параметров радиопередающей станции, планируемой для ввода в действие в условиях уже сложившейся передающей сети вещания;
- вторая - выбор значений технических параметров сети радиопередающих станций с целью охвата вещанием заданной территории;
- третья - проведение модификации частотного плана для включения проектируемой сети в состав частотного плана.
6.4.2 При решении первой задачи применяют метод оценки ЭМС по критерию превышения используемой напряженности поля , мкВ/м.
Этот метод основан на сравнении значения используемой напряженности поля на границе зоны покрытия защищаемого частотного присвоения с учетом ввода нового частотного присвоения и значения Eисп до его ввода.
Этот показатель рассчитывают для каждой станции существующей сети (как действующей, так и плановой) по формуле
, (6.2)
где Eнов - значение используемой напряженности поля на границе зоны покрытия защищаемой РПС с учетом нового частотного присвоения, дБ (мкВ/м);
Eсущ - значение используемой напряженности поля на границе зоны покрытия защищаемой РПС без учета нового частотного присвоения, дБ (мкВ/м).
Если при расчете окажется, что во всех точках на границе зон покрытия каждой из станций существующей сети, которой новое присвоение (или сеть ОЧС) может оказывать помеху, значение не превышает 0,5 дБ, то считают допустимым введение новой станции с заданными при расчете параметрами. Если значение в какой-либо точке на границе зоны покрытия превысит 0,5 дБ, то следует оценить реальную ситуацию и рассмотреть ее с учетом охвата населенной территории.
Если помехи недопустимы, то следует уменьшить значение ЭИМ рассматриваемой станции так, чтобы расчетные условия ЭМС были соблюдены.
6.4.3 При решении второй задачи параметры радиопередающих станций сети выбирают так, чтобы обеспечить надлежащий охват планируемой зоны вещания, а территориальный разнос РПС выбирают так, чтобы на границах зон охвата каждой из станций отношение "сигнал - помеха" было не менее требуемого защитного отношения, то есть выполнялось условие
. (6.3)
Объединенный поправочный коэффициент местоположений CL определяют по формуле (6.1).
6.4.4 В третьем случае проводят модификацию частотного плана. В результате модификации частотного плана должна быть сохранена или обеспечена (в случае появления новых частотных выделений в плане) электромагнитная совместимость элементов плана. Если принято решение включить в состав плана частотные присвоения, также должна быть обеспечена электромагнитная совместимость частотных присвоений и частотных выделений плана.
При конвертации частотного выделения плана в частотные присвоения (сеть станций, работающих в одночастотной сети) необходимо провести проверку соответствия рассматриваемой сети частотному выделению плана.
При сравнении сети частотных присвоений и частотного выделения частотного плана наземного цифрового вещания учитывают соответствие частоты, соответствие местоположения и выполнение ограничений по максимальному уровню исходящих помех.
Ограничения по максимальному уровню исходящих помех считают выполненными, если напряженность поля записи плана (частотного выделения) больше или равна суммарной напряженности поля от присвоений, используемых при преобразовании, во всех контрольных точках.
Контрольные точки - точки, в которых проверяют ограничения, определяют для станций/одночастотных сетей присвоений по границам зон обслуживания, а для выделения - по границе зоны (контура) выделения по [3]. Контрольные точки на границе частотного выделения не должны быть удалены друг от друга более чем на 10 км.
Технические параметры эталонных сетей и алгоритм расчета уровня помех от выделений частотного плана и одночастотных сетей цифрового вещания приведены в [3].
По результатам сравнения могут быть сделаны два вывода:
- проектируемая ОЧС полностью удовлетворяет параметрам планового выделения;
- проектируемая ОЧС не полностью удовлетворяет параметрам планового выделения.
В последнем случае проводят анализ возможности устранения причины несоответствия без существенной переработки проекта сети (путем изменения отдельных параметров передающих станций, не приводящего к потерям по охвату населения). Если устранить причину несоответствия таким образом не удается, проводят анализ необходимости соблюдения соответствия плану и принимают одно из двух решений:
- выявленное несоответствие не требует модификации частотных выделений плана или корректировки проектируемой сети;
- выявленное несоответствие требует модификацию частотных выделений плана или корректировку проектируемой сети.
Решение применяют, исходя из характера несоответствия, задач планирования, дополнительных факторов, таких как экономическая целесообразность, технические ограничения, необходимость выполнения международных договоренностей и т.д.
6.4.5 Расчет напряженности поля полезного сигнала
Напряженность поля полезного сигнала телевизионной станции Eс, дБ (мкВ/м), в любой точке зоны покрытия рассчитывают по формуле
Eс = E(50; 50) + Pс, (6.4)
где E(50; 50) - напряженность поля для 50% мест и 50% времени, определяемая в расчетной точке для высоты приемной антенны 10 м и условиях приема на открытой местности при ЭИМ, равной 1 кВт;
Pс - эффективная излучаемая мощность полезной станции в азимутальном направлении на точку приема, дБ (кВт).
6.4.6 Расчет используемой напряженности поля
Используемую напряженность поля Eисп рассчитывают с учетом защитного отношения и направленных свойств приемной антенны по методике, изложенной в 5.3.
6.4.7 Расчет напряженности поля помехи
Напряженность поля помехи в заданной расчетной точке определяют по формуле
Eпом = E(50; 1) + Pп, (6.5)
где E(50; 1) - напряженность поля для 50% мест и 1% времени, определяемая в расчетной точке для высоты приемной антенны 10 м и условий приема на открытой местности при ЭИМ, равной 1 кВт;
Pп - эффективная излучаемая мощность мешающей станции, дБ (кВт).
6.4.8 Расчет напряженности поля помехи от ОЧС
Напряженность поля помехи от ОЧС в расчетной точке вычисляют как суммарное поле помех от всех передатчиков, входящих в состав ОЧС.
Значения напряженности поля помехи от каждого из передатчиков ОЧС определяют по формуле (6.5).
Суммарную напряженность поля помех от всех передатчиков ОЧС определяют методом суммирования мощностей по формуле
, (6.6)
где i - номер передатчика ОЧС;
n - число передатчиков ОЧС;
Ei - напряженность поля помехи от i-го передатчика.
6.4.9 Территориальный разнос РПС одночастотной сети
Максимально допускаемые расстояния D, км, между передатчиками одночастотной сети цифрового телевидения при различных значениях временных защитных интервалов GI приведены в таблице 6.5.
Таблица 6.5
2K-FFT
8K-FFT
GI, мс
D, км
GI, мс
D, км
7
2,1
28
8,4
14
4,2
56
16,8
28
8,4
112
33,6
56
16,8
224
67,2
6.5 Методы оценки зон покрытия
Реальная зона обслуживания, то есть совокупность мест, где обеспечивается надлежащее качество приема, в действительности может быть определена только после ввода передающей радиостанции в действие на основании результатов обследований условий приема сигналов этой радиостанции на местности. При планировании передающей сети речь может идти только о зоне покрытия, которая отражает потенциальные возможности передающей радиостанции и которую оценивают по результатам расчета зоны обслуживания.
Границу зоны покрытия определяют как геометрическое место точек, в которых значения напряженности поля равны нормируемым значениям Eисп. Такие значения определяют расчетным путем, исходя из принятых технических характеристик стандартных приемных установок с учетом внешних помех (промышленные шумы и помехи от других радиопередающих станций) и выбранного процента защиты мест приема на границе зоны.
Радиус зоны покрытия, то есть расстояние от передающей радиостанции, на котором можно обеспечить требуемые значения напряженности поля, определяют путем расчета по кривым распространения приложения А или используя значения таблиц напряженности поля приложения Б.
При этом первоначально вычисляют значение ЭИМ Pс передающей радиостанции по формуле
, (6.7)
где Pпер - мощность передатчика, дБ (кВт);
Gпер - коэффициент усиления передающей антенны относительно симметричного полуволнового вибратора, дБд.
Значение используемой напряженности поля Eисп определяют с учетом вида модуляции сигнала, выбранного процента мест приема и значений параметров конкретного частотного присвоения методом, изложенным в 5.3.
Вычисляют значение приведенной напряженности поля E(50; 50), дБ (мкВ/м), по формуле
E(50; 50) = Eисп - Pс. (6.8)
Возможны два случая оценки зоны покрытия.
1) Определение потенциальной зоны покрытия, то есть территории, в пределах которой данная РПС может создать напряженность поля, обеспечивающую возможность приема цифрового сигнала (применяют при выборе параметров конкретной РПС). В этом случае в формулу (6.8) подставляют значение минимальной используемой напряженности поля.
2) Определение зоны обслуживания с учетом помех от других радиопередающих станций (применяют для определения частотно-территориального разноса РПС при планировании сети). В этом случае в формулу (6.8) подставляют значение используемой напряженности поля, а при расчете учитывают направленные свойства приемной антенны.
По кривым распространения приложения А или на основании значений таблиц напряженности поля приложения Б находят расстояние, на котором для заданной высоты подвеса передающей антенны обеспечено значение напряженности поля E(50; 50). Это расстояние и является радиусом зоны покрытия.
Такой расчет выполняют по каждому из 36 радиальных направлений. Направления определяют через 10 градусов в горизонтальной плоскости излучения передающей антенны по часовой стрелке, начиная с направления на север. От места размещения полезной станции вычисляют расстояние, на котором значение напряженности поля полезной станции равно используемой напряженности для ТВ-станции. Координаты расчетной точки, в которой выполнено это условие, фиксируют (эти точки называют контрольными). Линия, соединяющая эти 36 точек, определяет границу идеальной зоны покрытия станции, а расстояние от места размещения полезной станции до границы зоны - радиус зоны в соответствующем азимутальном направлении.
В каждой контрольной точке рассчитывают напряженность поля помехи от потенциальных источников помех в соответствии с 6.4. В массив помех для дальнейших расчетов отбирают помехи, уровень напряженности поля которых не менее значения минимальной используемой напряженности поля минус 12 дБ.
Значения напряженности поля при высоте подвеса передающей/базовой антенны конкретной РПС h1 определяют интерполяцией в соответствии с 5.1.
6.6 Зона покрытия ОЧС
В случае одночастотной сети зона покрытия радиовещательной станции или группы радиовещательных станций представляет собой зону, в пределах которой значение полезной напряженности поля равно или превышает значения используемой напряженности поля, определенной для конкретных условий приема и для предусмотренного процента покрываемых местоположений приема.
При определении зоны покрытия для каждого из условий приема применяют трехуровневый подход.
Уровень 1. Место приема является наименьшей единицей территории зоны покрытия, оптимальные условия приема в ней будут наблюдаться при перемещении антенны на расстояние до 0,5 м в любом направлении. Место приема считается охваченным, если уровень полезного сигнала достаточно велик для компенсации воздействия шумов и помех в течение заданного процента времени.
Уровень 2. Небольшая зона покрытия - территория размером обычно 100 x 100 м. В этой небольшой зоне указывают процент охватываемых мест приема.
Уровень 3. Зона покрытия радиовещательной станции представляет собой сумму отдельных небольших зон, в которых достигнут заданный процент покрытия.
Приложение А
(обязательное)
КРИВЫЕ РАСПРОСТРАНЕНИЯ РАДИОВОЛН
Кривые распространения радиоволн в зависимости от расстояния, вида трассы, частоты и процента времени для значений высоты передающей/базовой антенны h1, и высоты приемной/подвижной антенны h2 приведены на рисунках А.1 - А.24:
- сухопутная трасса, частота 100 МГц, 50% времени (рисунок А.1);
- сухопутная трасса, частота 100 МГц, 10% времени (рисунок А.2);
- сухопутная трасса, частота 100 МГц, 1% времени (рисунок А.3);
- морская трасса, частота 100 МГц, 50% времени (рисунок А.4);
- холодное море, частота 100 МГц, 10% времени (рисунок А.5);
- холодное море, частота 100 МГц, 1% времени (рисунок А.6);
- теплое море, частота 100 МГц, 10% времени (рисунок А.7);
- теплое море, частота 100 МГц, 1% времени (рисунок А.8);
- сухопутная трасса, частота 600 МГц, 50% времени (рисунок А.9);
- сухопутная трасса, частота 600 МГц, 10% времени (рисунок А.10);
- сухопутная трасса, частота 600 МГц, 1% времени (рисунок А.11);
- морская трасса, частота 600 МГц, 50% времени (рисунок А.12);
- холодное море, частота 600 МГц, 10% времени (рисунок А.13);
- холодное море, частота 600 МГц, 1% времени (рисунок А.14);
- теплое море, частота 600 МГц, 10% времени (рисунок А.15);
- теплое море, частота 600 МГц, 1% времени (рисунок А.16);
- сухопутная трасса, частота 2000 МГц, 50% времени (рисунок А.17);
- сухопутная трасса, частота 2000 МГц, 10% времени (рисунок А.18);
- сухопутная трасса, частота 2000 МГц, 1% времени (рисунок А.19);
- морская трасса, частота 2000 МГц, 50% времени (рисунок А.20);
- холодное море, частота 2000 МГц, 10% времени (рисунок А.21);
- холодное море, частота 2000 МГц, 1% времени (рисунок А.22);
- теплое море, частота 2000 МГц, 10% времени (рисунок А.23);
- теплое море, частота 2000 МГц, 1% времени (рисунок А.24).

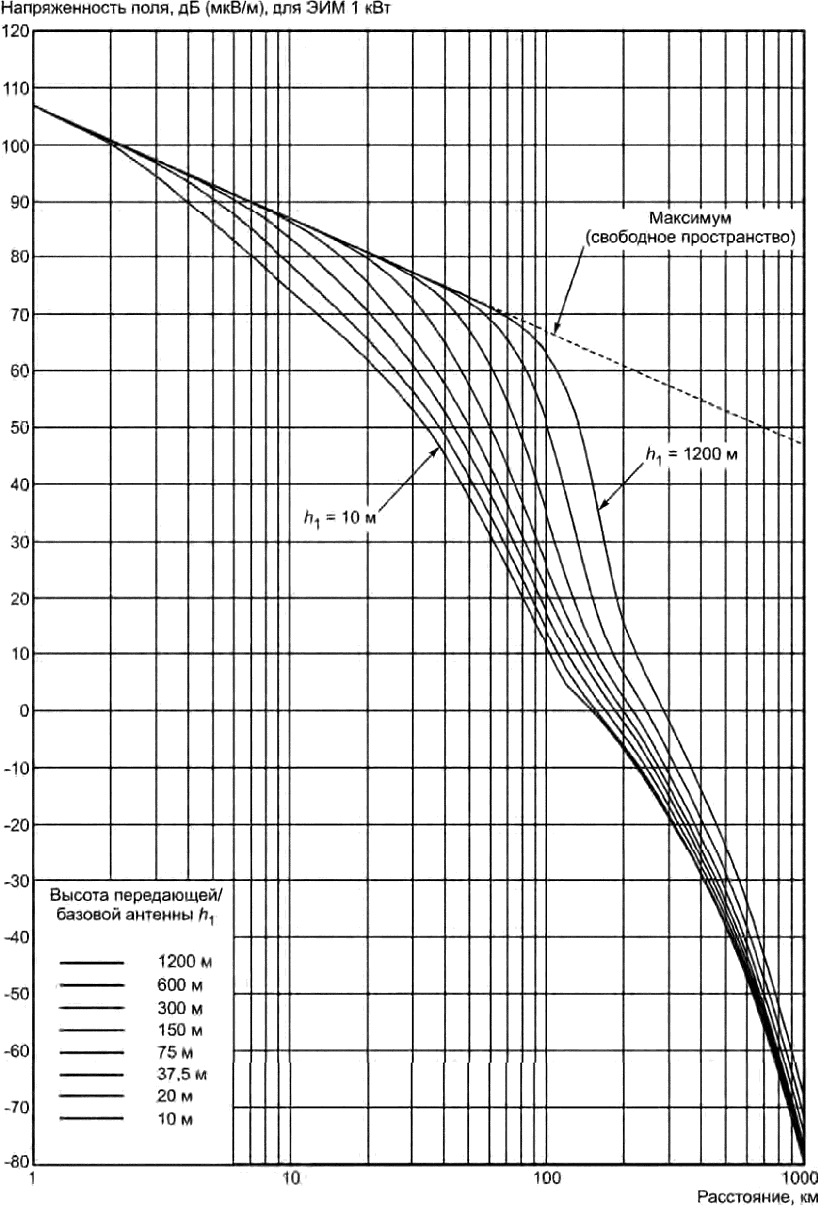

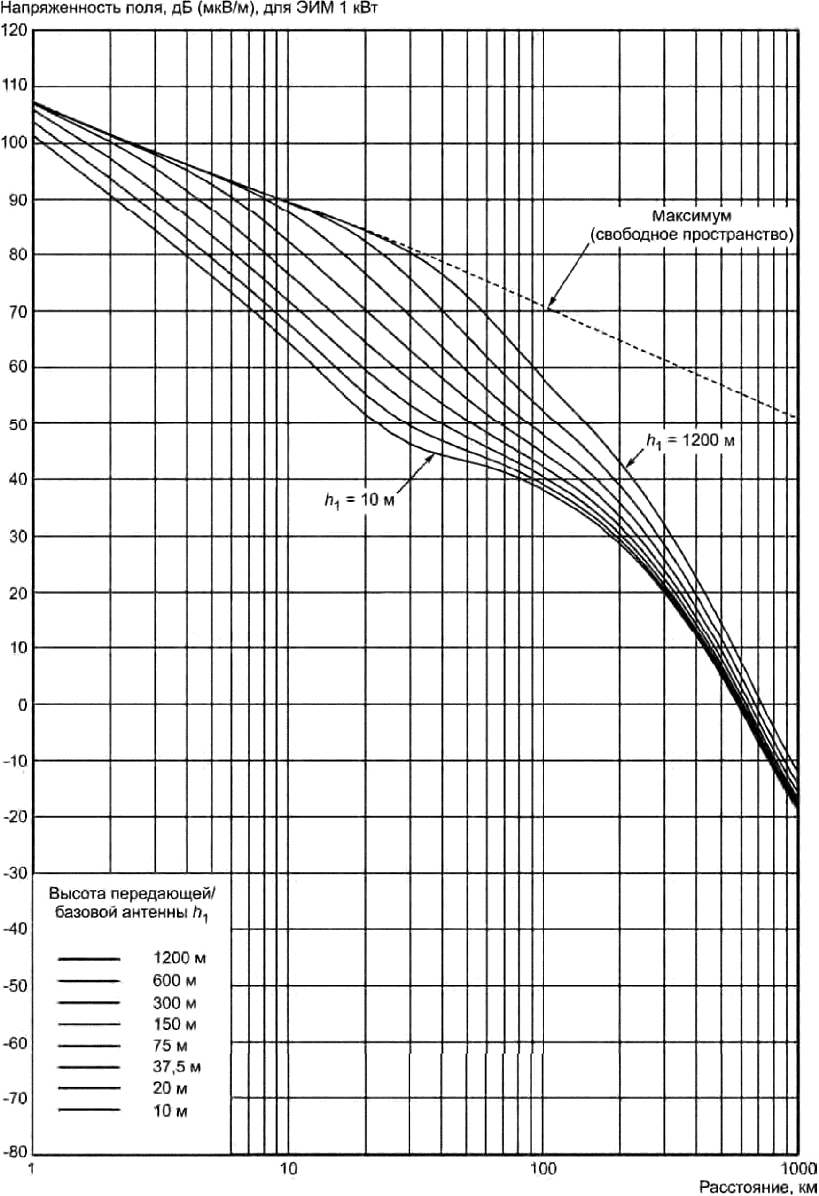

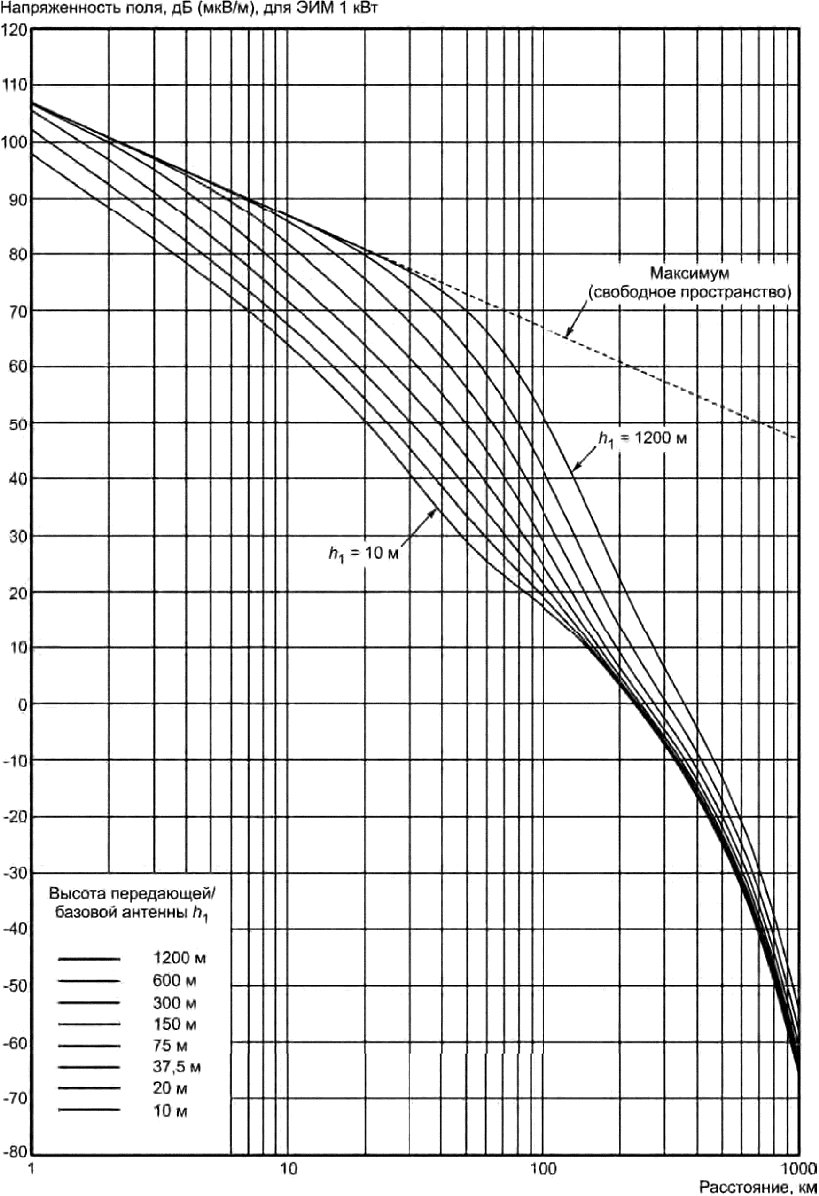

Рисунок А.1 - Сухопутная трасса, частота 100 МГц,
50% времени; 50% мест; h2 = 10 м

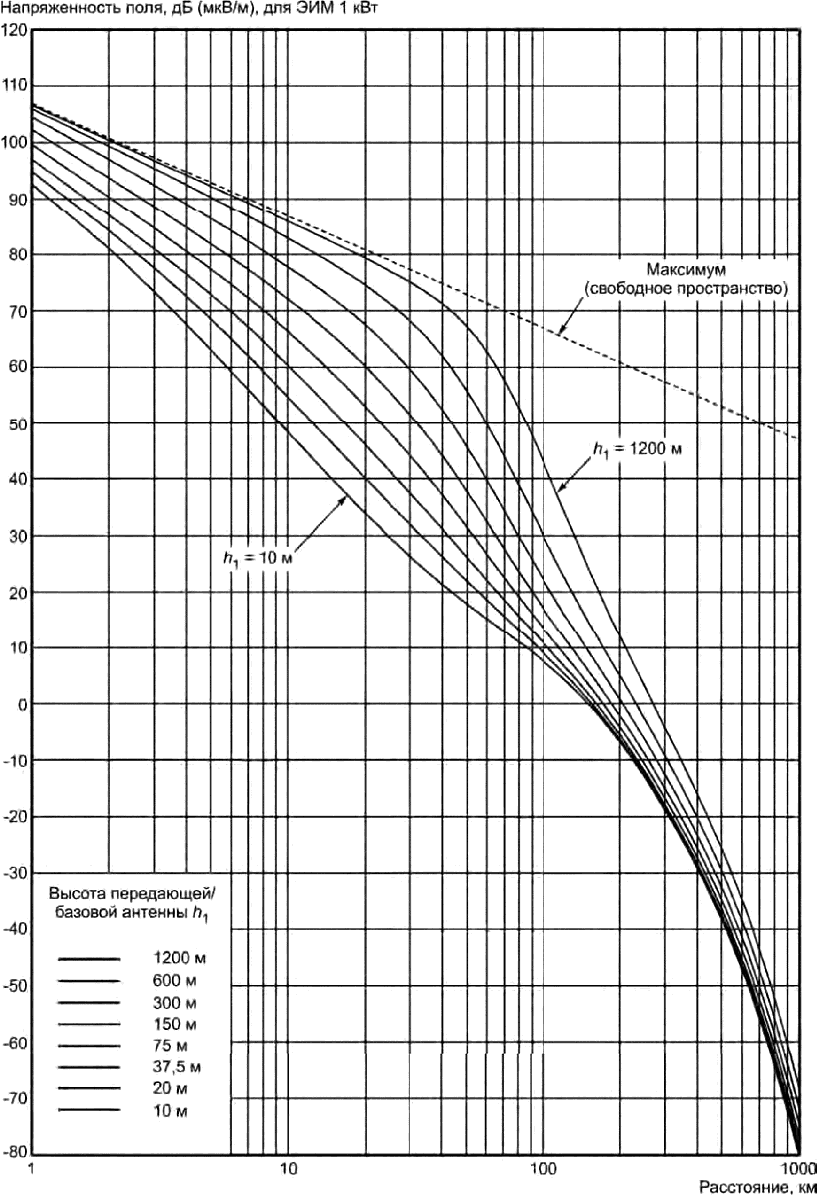

Рисунок А.2 - Сухопутная трасса, частота 100 МГц,
10% времени; 50% мест; h2 = 10 м

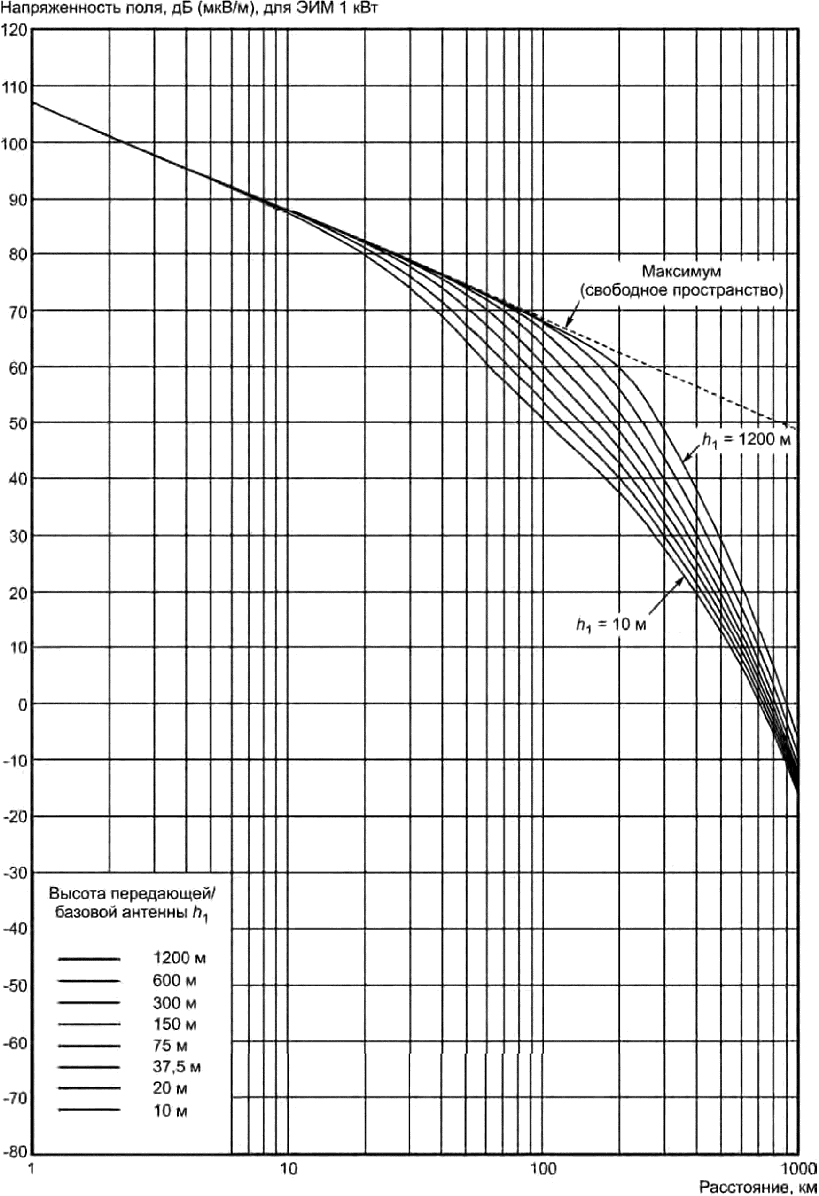

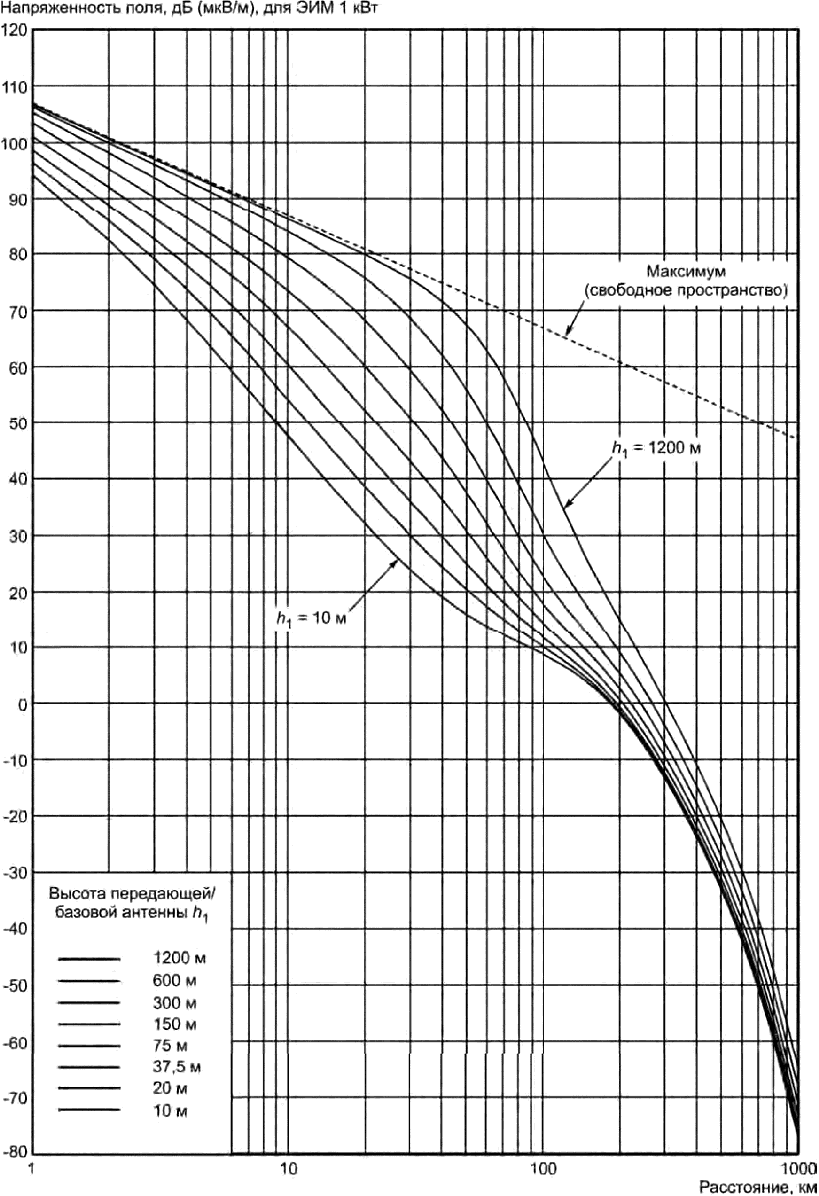

Рисунок А.3 - Сухопутная трасса, частота 100 МГц,
1% времени; 50% мест; h2 = 10 м

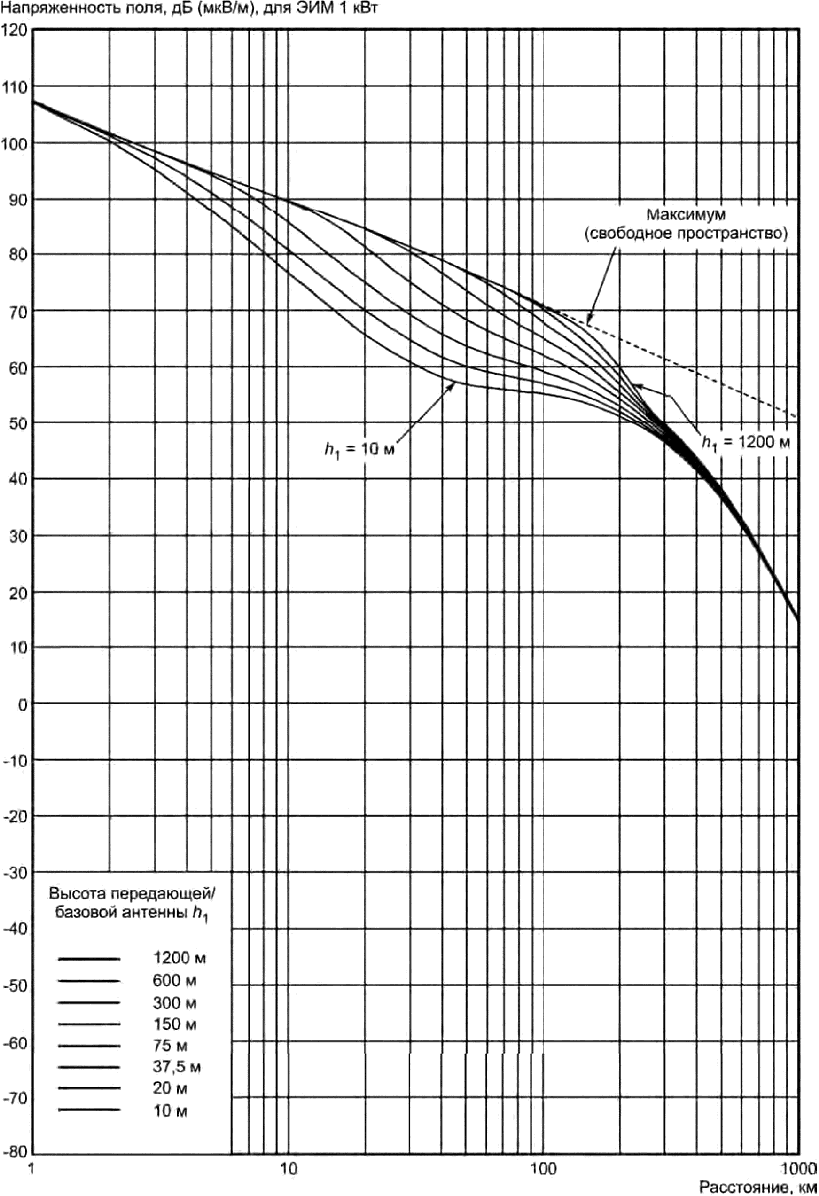

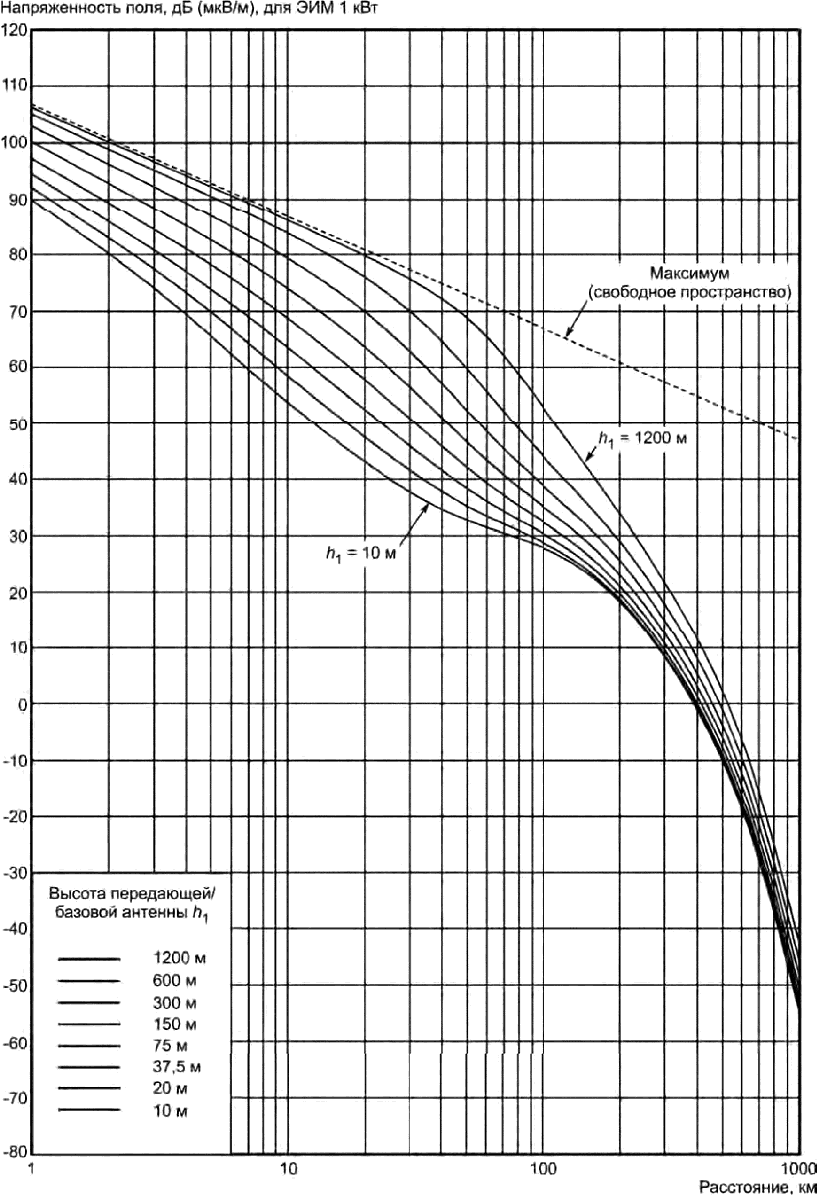

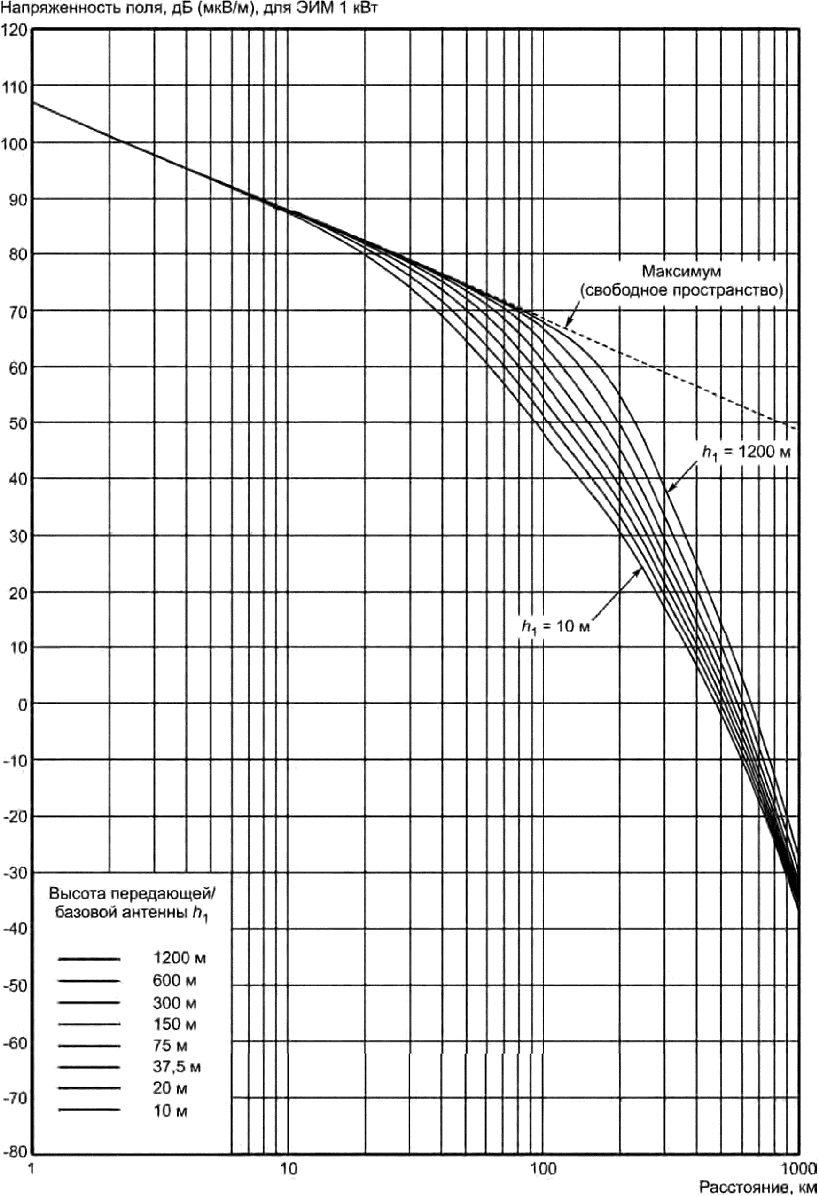

Рисунок А.4 - Морская трасса, частота 100 МГц,
50% времени; 50% мест, h2 = 10 м

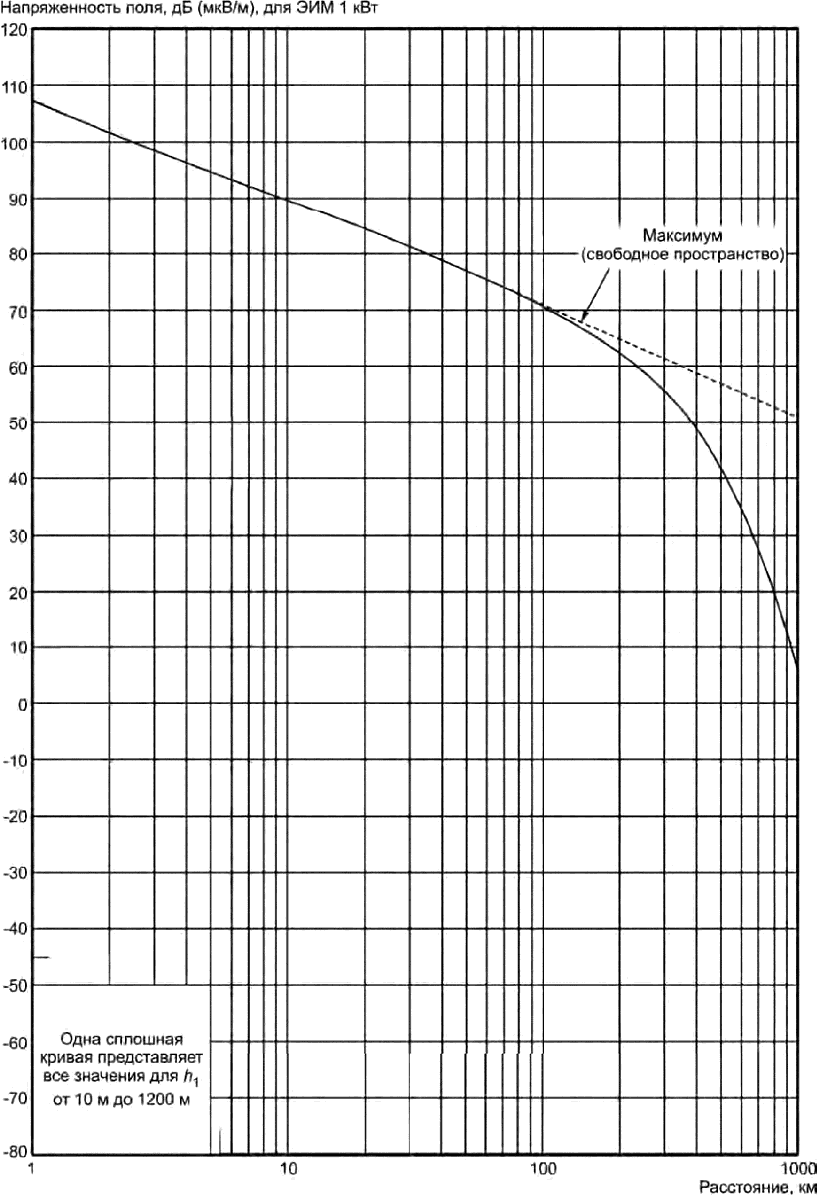

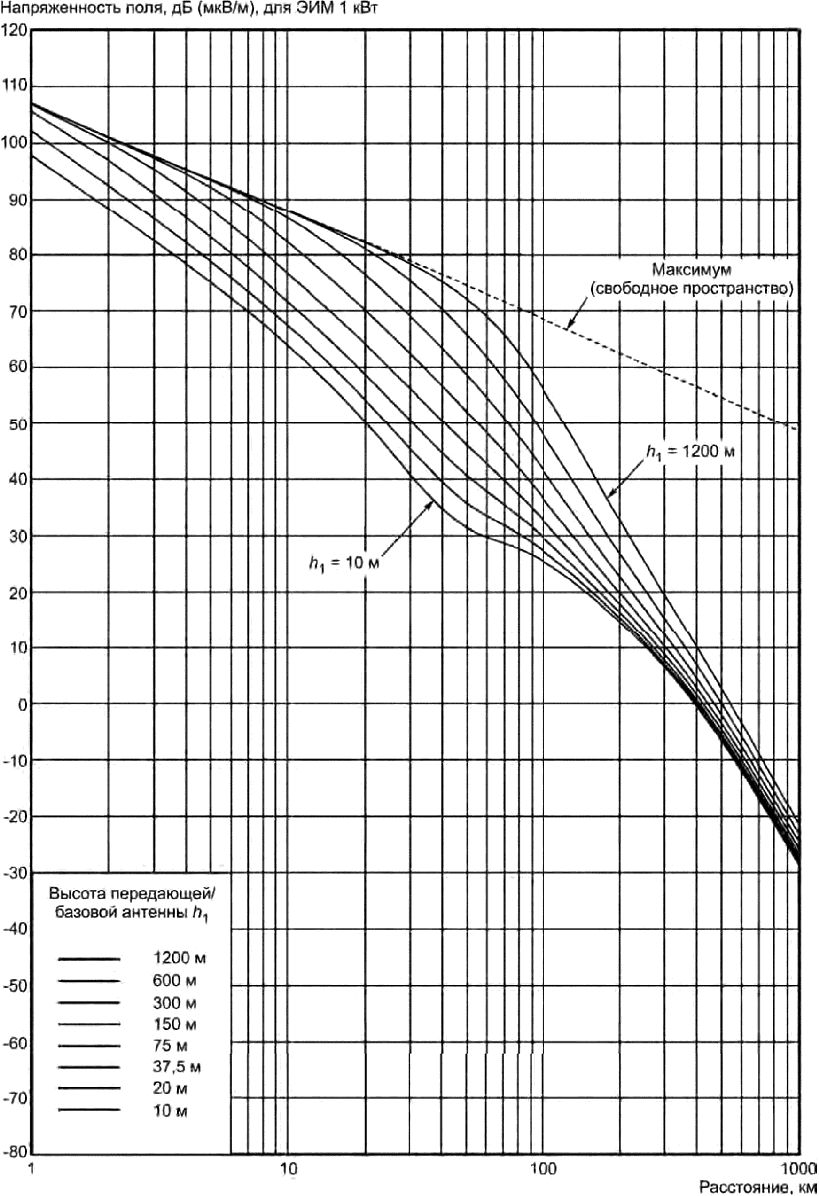

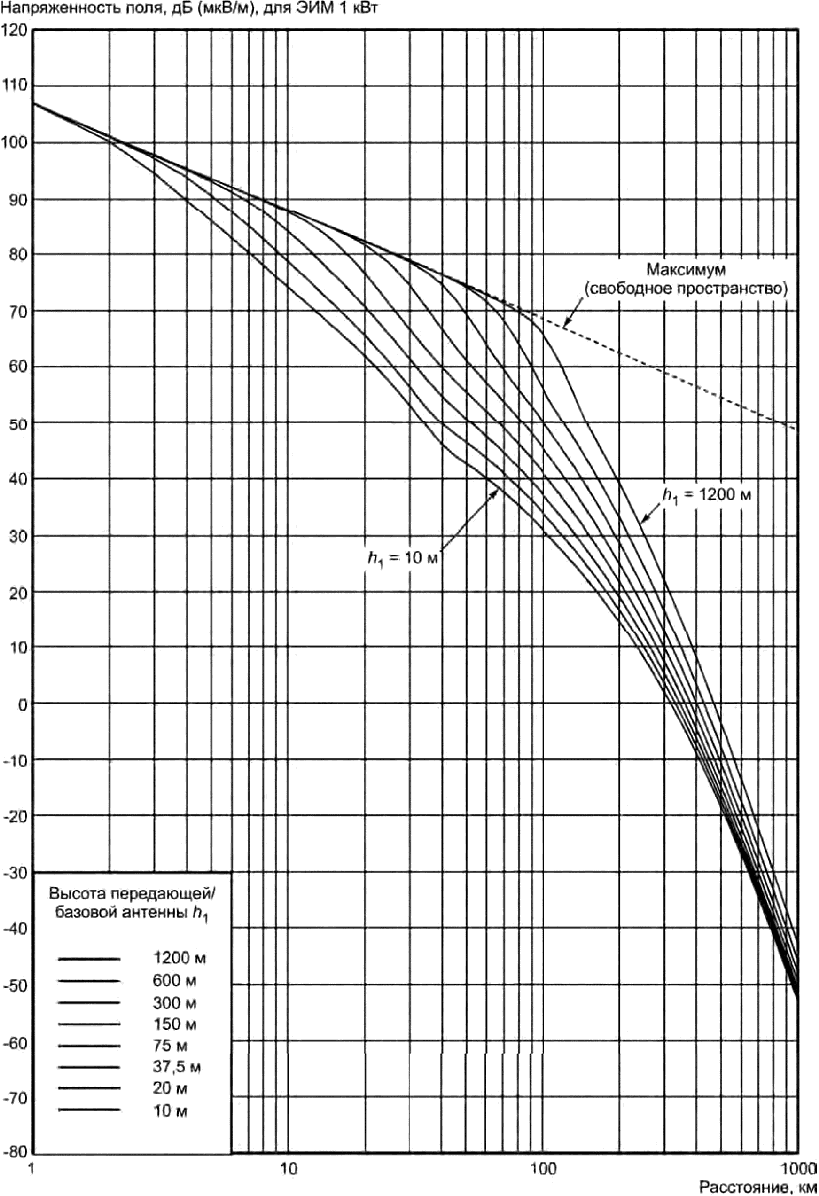

Рисунок А.5 - Трасса над холодным морем,
частота 100 МГц, 10% времени; 50% мест, h2 = 10 м

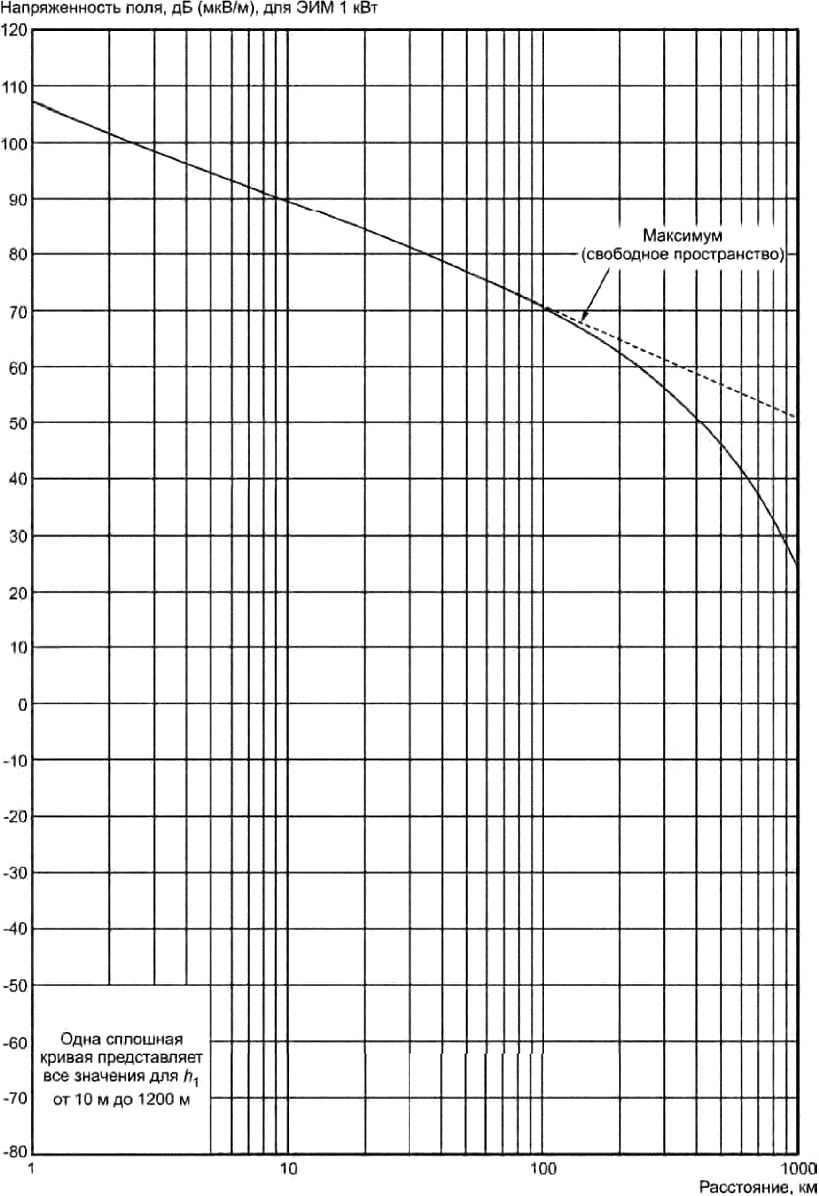

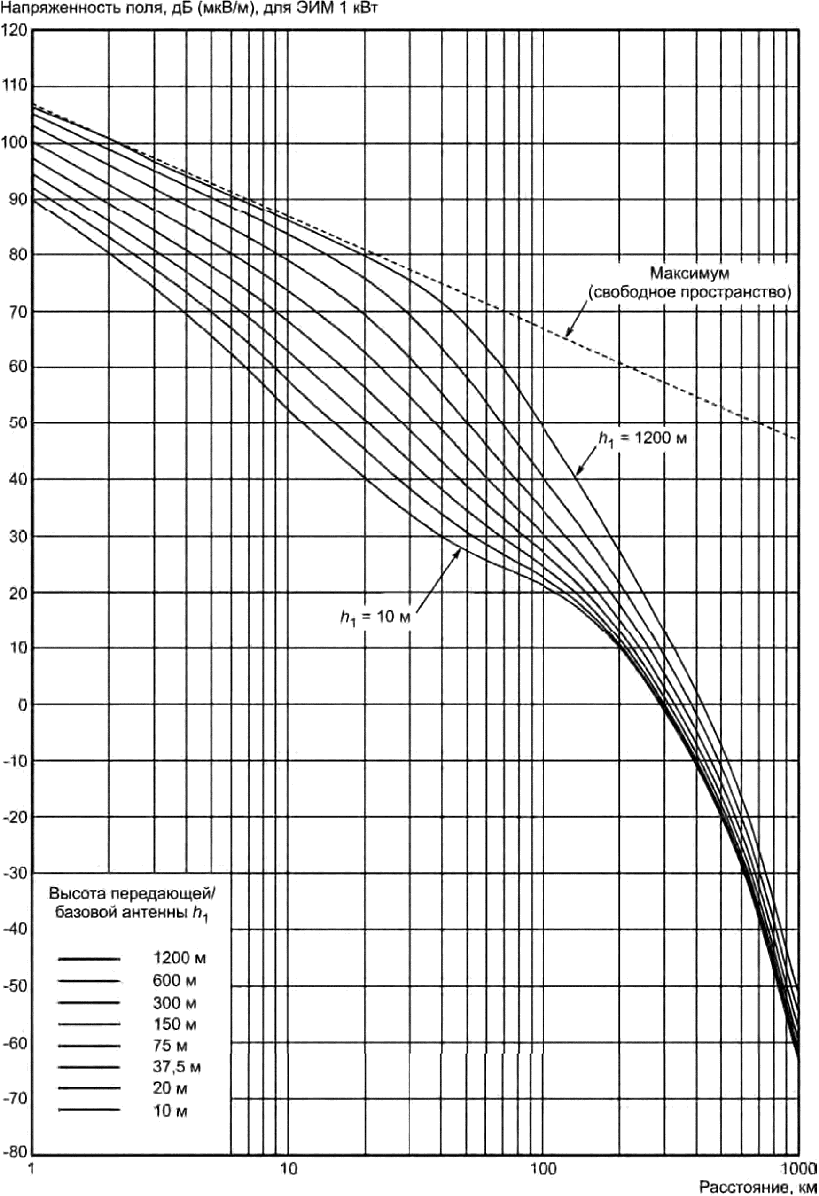

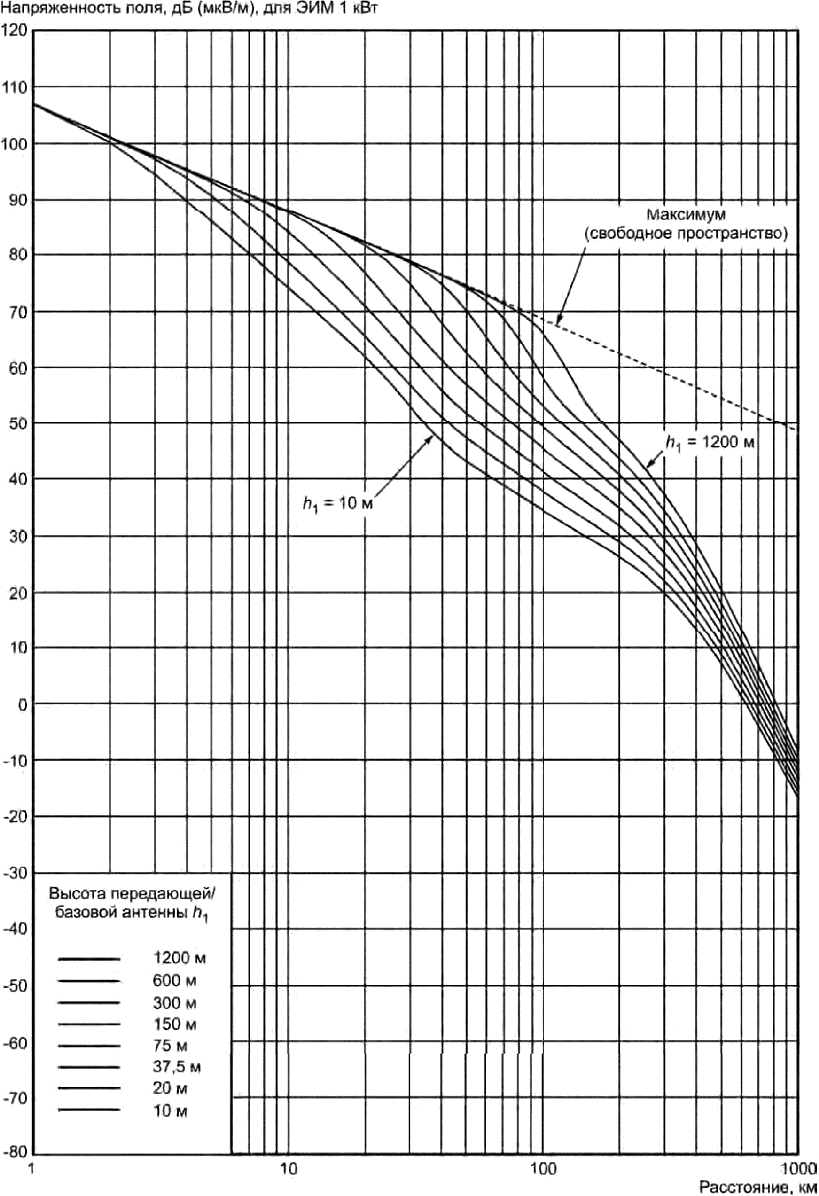

Рисунок А.6 - Трасса над холодным морем,
частота 100 МГц, 1% времени; 50% мест, h2 = 10 м

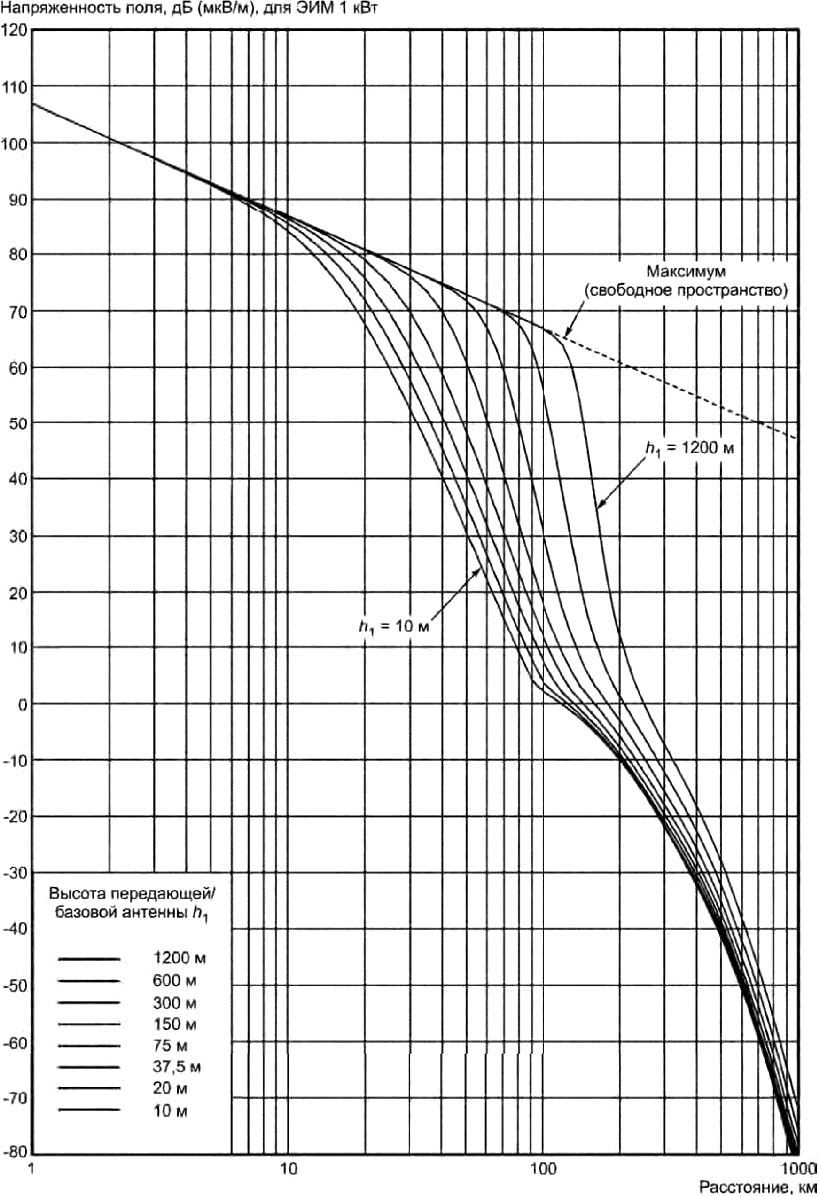

Рисунок А.7 - Трасса над теплым морем,
частота 100 МГц, 10% времени; 50% мест, h2 = 10 м

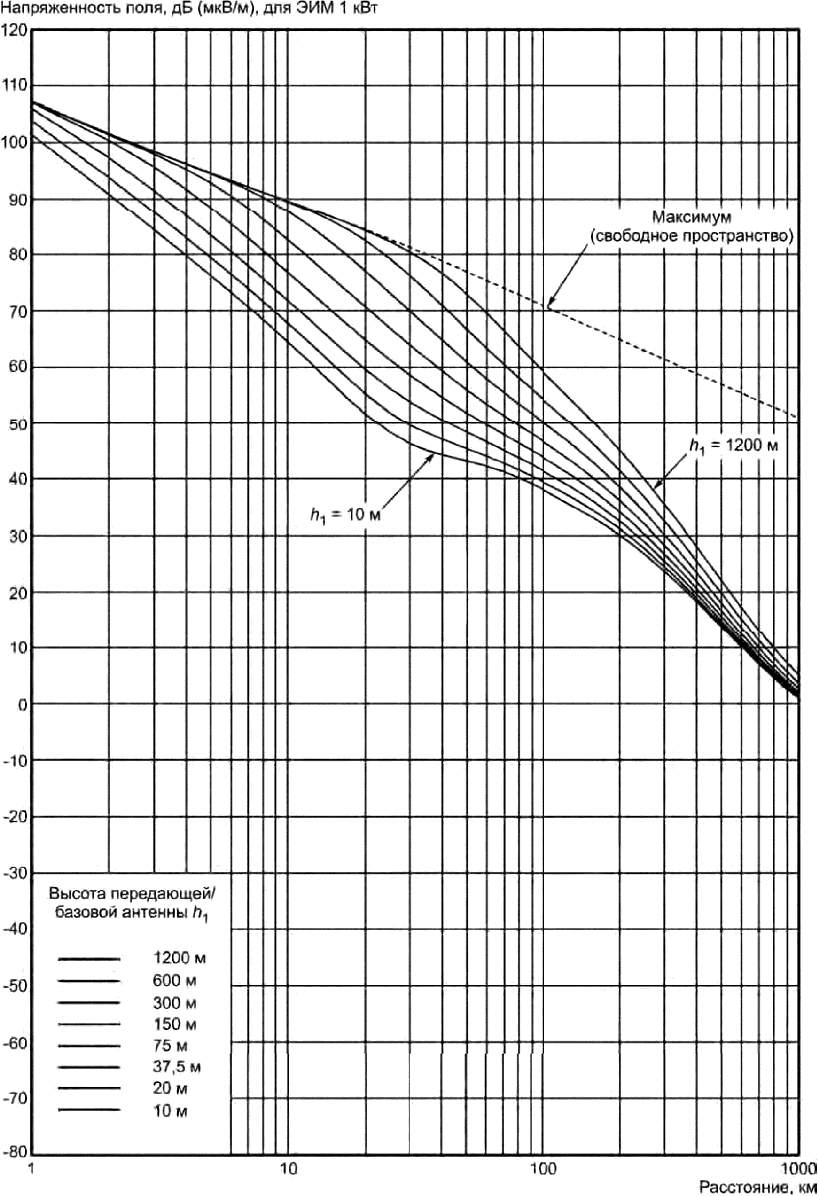

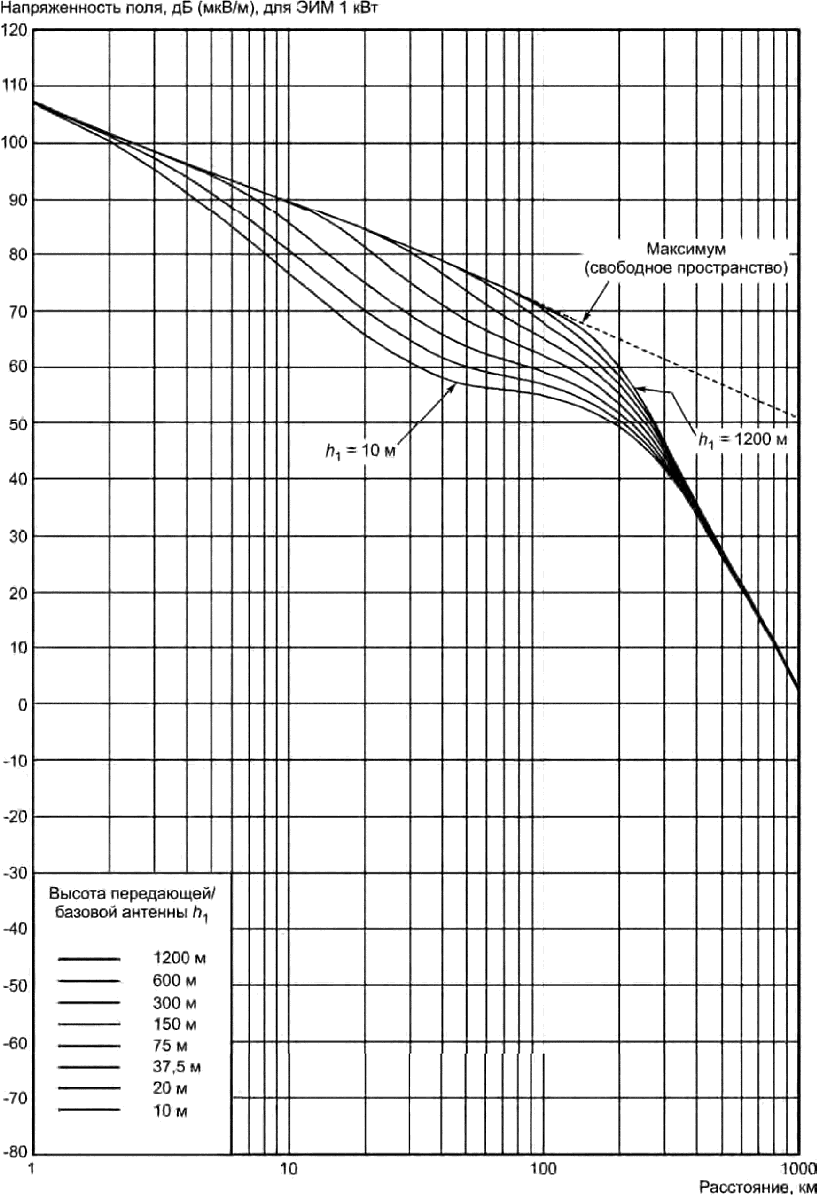

Рисунок А.8 - Трасса над теплым морем,
частота 100 МГц, 1% времени; 50% мест, h2 = 10 м

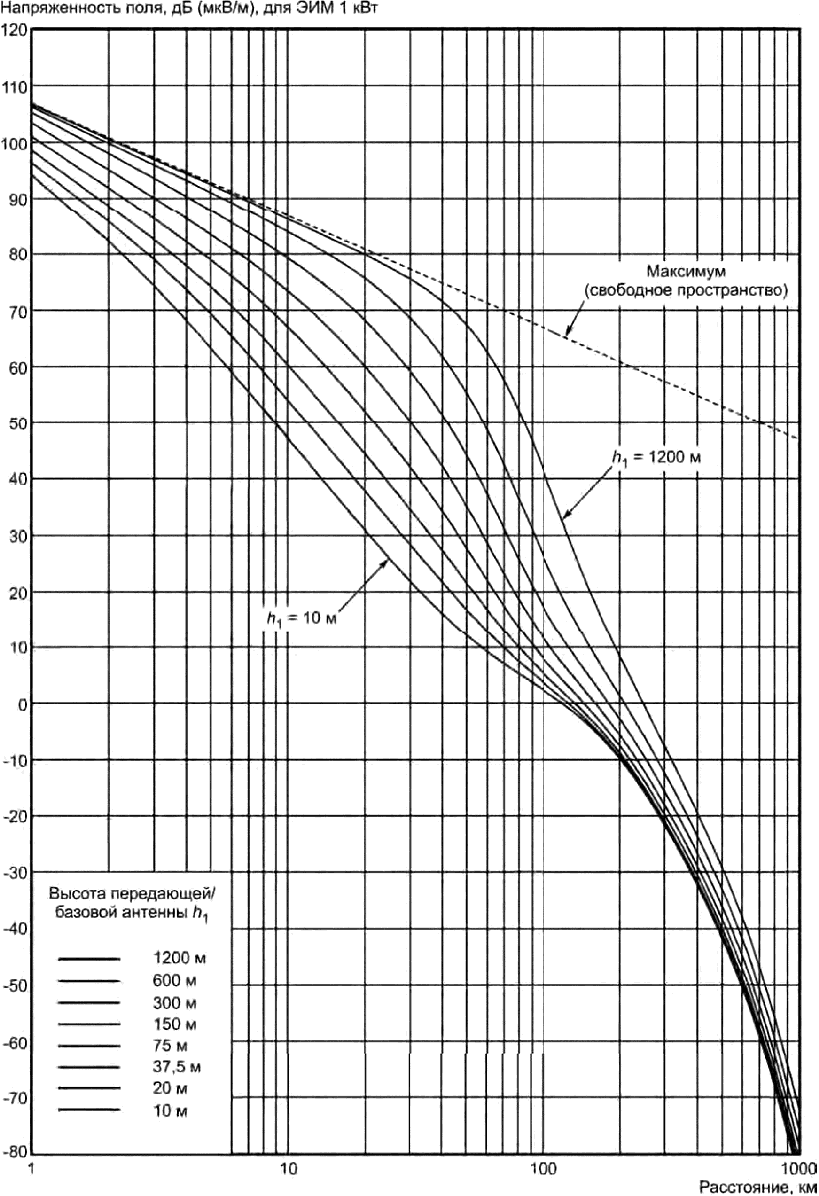

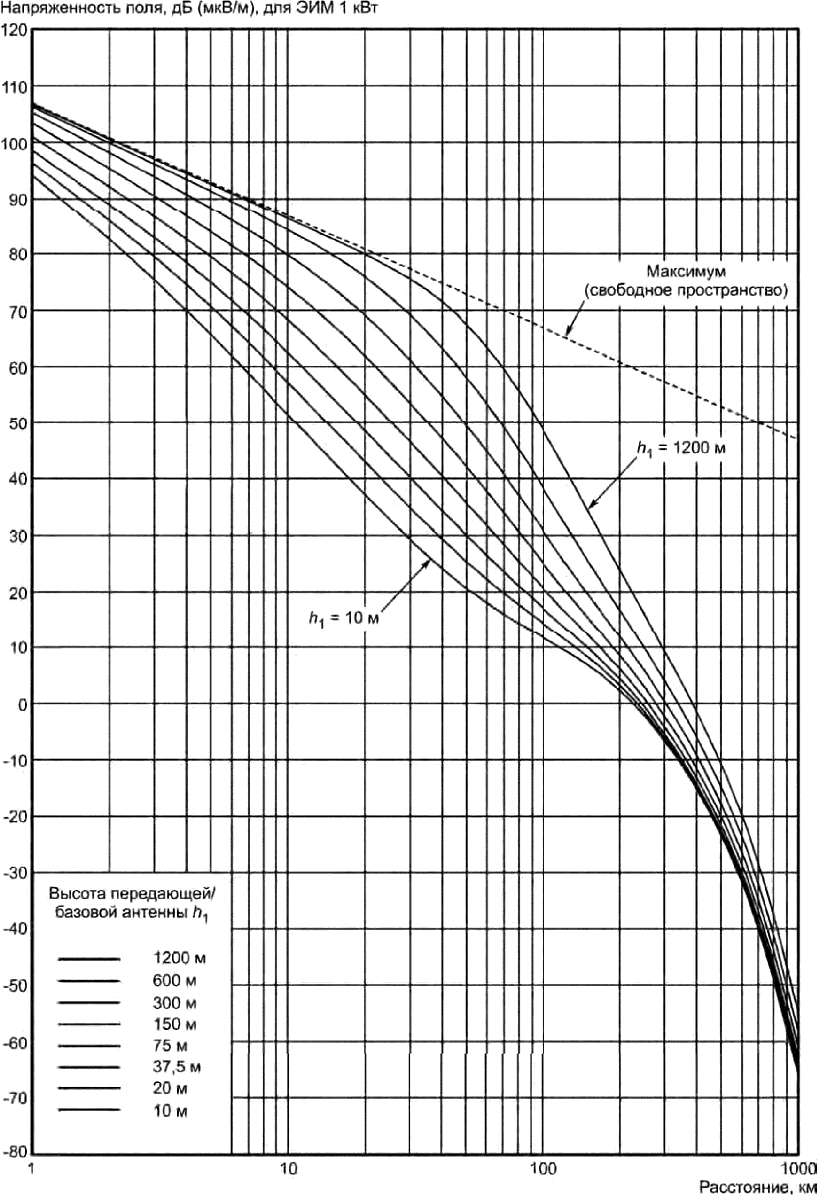

Рисунок А.9 - Сухопутная трасса, частота 600 МГц,
50% времени; 50% мест, h2 = 10 м

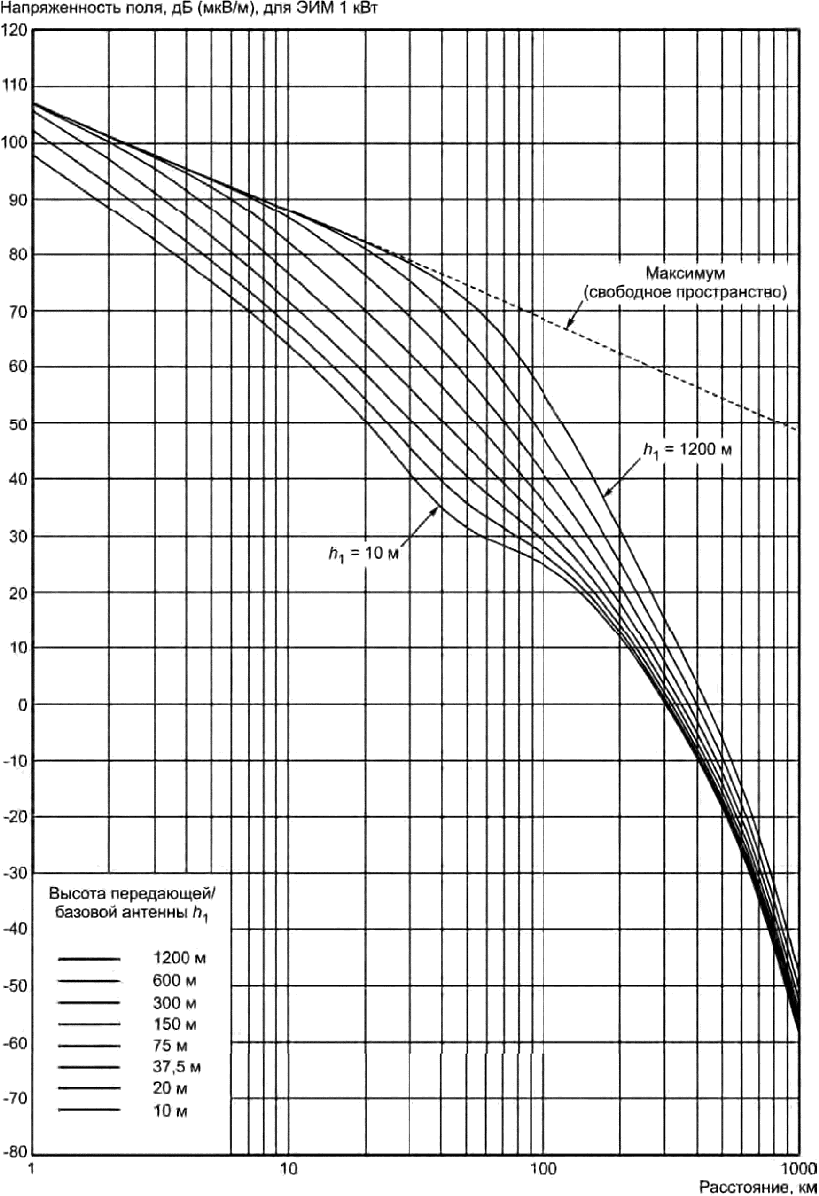

Рисунок А.10 - Сухопутная трасса, частота 600 МГц,
10% времени; 50% мест, h2 = 10 м
Рисунок А.11 - Сухопутная трасса, частота 600 МГц,
1% времени; 50% мест, h2 = 10 м
Рисунок А.12 - Морская трасса, частота 600 МГц,
50% времени; 50% мест, h2 = 10 м
Рисунок А.13 - Трасса над холодным морем, частота 600 МГц,
10% времени; 50% мест, h2 = 10 м
Рисунок А.14 - Трасса над холодным морем,
частота 600 МГц, 1% времени; 50% мест, h2 = 10 м
Рисунок А.15 - Трасса над теплым морем,
частота 600 МГц, 10% времени; 50% мест, h2 = 10 м
Рисунок А.16 - Трасса над теплым морем, частота 600 МГц,
1% времени; 50% мест, h2 = 10 м

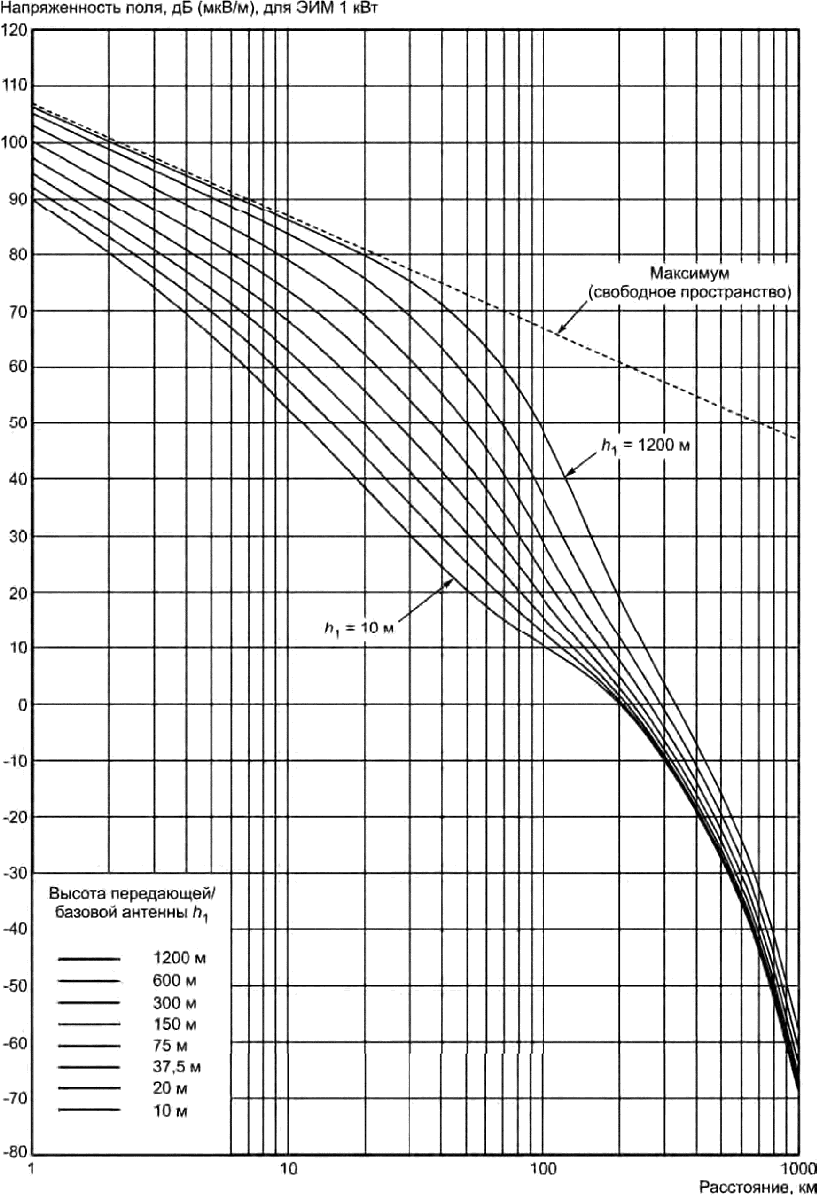

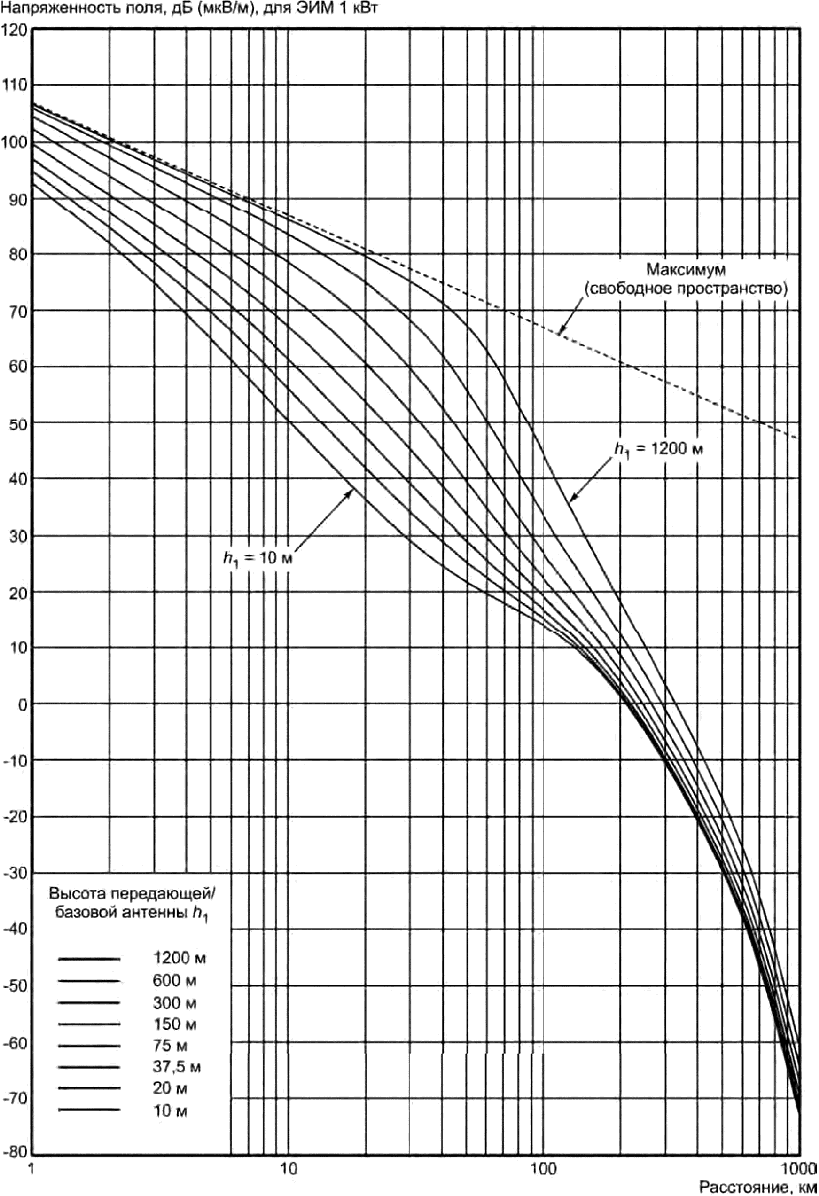

Рисунок А.17 - Сухопутная трасса, частота 2000 МГц,
50% времени; 50% мест, h2 = 10 м
Рисунок А.18 - Сухопутная трасса, частота 2000 МГц,
10% времени; 50% мест, h2 = 10 м
Рисунок А.19 - Сухопутная трасса, частота 2000 МГц,
1% времени; 50% мест, h2 = 10 м
Рисунок А.20 - Морская трасса, частота 2000 МГц,
50% времени; 50% мест, h2 = 10 м
Рисунок А.21 - Трасса над холодным морем,
частота 2000 МГц, 10% времени; 50% мест, h2 = 10 м
Рисунок А.22 - Трасса над холодным морем,
частота 2000 МГц, 1% времени; 50% мест, h2 = 10 м
Рисунок А.23 - Трасса над теплым морем, частота 2000 МГц,
10% времени; 50% мест, h2 = 10 м
Рисунок А.24 - Трасса над теплым морем, частота 2000 МГц,
1% времени; 50% мест, h2 = 10 м
Приложение Б
(обязательное)
ЗНАЧЕНИЯ НАПРЯЖЕННОСТИ ПОЛЯ КРИВЫХ РАСПРОСТРАНЕНИЯ
В ЗАВИСИМОСТИ ОТ РАССТОЯНИЯ
Значения напряженности поля кривых распространения в зависимости от расстояния, вида трассы, частоты и процента времени приведены в таблицах Б.1 - Б.24:
- сухопутная трасса, частота 100 МГц, 50% времени (таблица Б.1);
- сухопутная трасса, частота 100 МГц, 10% времени (таблица Б.2);
- сухопутная трасса, частота 100 МГц, 1% времени (таблица Б.3);
- морская трасса, частота 100 МГц, 50% времени (таблица Б.4);
- холодное море, частота 100 МГц, 10% времени (таблица Б.5);
- холодное море, частота 100 МГц, 1% времени (таблица Б.6);
- теплое море, частота 100 МГц, 10% времени (таблица Б.7);
- теплое море, частота 100 МГц, 1% времени (таблица Б.8);
- сухопутная трасса, частота 600 МГц, 50% времени (таблица Б.9);
- сухопутная трасса, частота 600 МГц, 10% времени (таблица Б.10);
- сухопутная трасса, частота 600 МГц, 1% времени (таблица Б.11);
- морская трасса, частота 600 МГц, 50% времени (таблица Б.12);
- холодное море, частота 600 МГц, 10% времени (таблица Б.13);
- холодное море, частота 600 МГц, 1% времени (таблица Б.14);
- теплое море, частота 600 МГц, 10% времени (таблица Б.15);
- теплое море, частота 600 МГц, 1% времени (таблица Б.16);
- сухопутная трасса, частота 2000 МГц, 50% времени (таблица Б.17);
- сухопутная трасса, частота 2000 МГц, 10% времени (таблица Б.18);
- сухопутная трасса, частота 2000 МГц, 1% времени (таблица Б.19);
- морская трасса, частота 2000 МГц, 50% времени (таблица Б.20);
- холодное море, частота 2000 МГц, 10% времени (таблица Б.21);
- холодное море, частота 2000 МГц, 1% времени (таблица Б.22);
- теплое море, частота 2000 МГц, 10% времени (таблица Б.23);
- теплое море, частота 2000 МГц, 1% времени (таблица Б.24).
Таблица Б.1
Сухопутная трасса, 100 МГц, 50% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,357
105,243
103,120
100,318
97,385
94,636
92,181
89,976
2
100,879
100,285
98,858
96,120
92,674
89,208
86,001
83,091
80,275
3
97,358
96,731
95,096
91,969
88,143
84,350
80,823
77,530
74,166
4
94,859
94,208
92,412
88,993
84,885
80,831
77,015
73,355
69,518
5
92,921
92,250
90,320
86,660
82,314
78,021
73,925
69,921
65,699
6
91,337
90,649
88,600
84,727
80,163
75,641
71,272
66,958
62,436
7
89,998
89,294
87,135
83,063
78,292
73,542
68,916
64,332
59,580
8
88,838
88,119
85,853
81,589
76,613
71,642
66,778
61,967
57,041
9
87,815
87,080
84,707
80,252
75,073
69,890
64,813
59,814
54,756
10
86,900
86,148
83,666
79,018
73,638
68,255
62,990
57,838
52,680
11
86,072
85,301
82,704
77,859
72,284
66,716
61,289
56,013
50,778
12
85,316
84,525
81,805
76,760
70,996
65,259
59,694
54,318
49,026
13
84,621
83,807
80,954
75,706
69,763
63,876
58,195
52,739
47,401
14
83,977
83,136
80,141
74,690
68,578
62,559
56,782
51,260
45,887
15
83,378
82,506
79,358
73,703
67,437
61,303
55,445
49,870
44,472
16
82,818
81,910
78,597
72,744
66,336
60,104
54,178
48,561
43,142
17
82,291
81,343
77,855
71,808
65,273
58,956
52,975
47,324
41,890
18
81,795
80,801
77,126
70,894
64,245
57,856
51,829
46,152
40,707
19
81,325
80,279
76,410
70,001
63,252
56,801
50,738
45,039
39,587
20
80,879
79,774
75,703
69,129
62,291
55,789
49,695
43,981
38,524
25
78,941
77,430
72,290
65,057
57,923
51,268
45,097
39,353
33,907
30
77,358
75,247
69,082
61,436
54,161
47,459
41,290
35,575
30,181
35
76,019
73,138
66,099
58,194
50,859
44,171
38,053
32,409
27,102
40
74,859
71,082
63,332
55,251
47,902
41,268
35,239
29,704
24,518
45
73,836
69,083
60,747
52,533
45,199
38,653
32,748
27,356
22,324
50
72,921
67,139
58,301
49,978
42,685
36,256
30,508
25,292
20,446
55
72,093
65,243
55,958
47,543
40,314
34,030
28,468
23,456
18,824
60
71,337
63,382
53,684
45,196
38,055
31,942
26,591
21,808
17,414
65
70,642
61,540
51,458
42,920
35,891
29,972
24,851
20,316
16,178
70
69,998
59,705
49,267
40,704
33,813
28,106
23,232
18,958
15,085
75
69,399
57,866
47,106
38,550
31,820
26,340
21,721
17,713
14,110
80
68,838
56,017
44,974
36,461
29,913
24,670
20,309
16,567
13,233
85
68,312
54,155
42,877
34,444
28,095
23,095
18,990
15,509
12,436
90
67,815
52,283
40,823
32,504
26,370
21,612
17,757
14,527
11,704
95
67,346
50,403
38,820
30,650
24,739
20,219
16,604
13,612
11,025
100
66,900
48,523
36,877
28,884
23,201
18,913
15,524
12,755
10,389
110
66,072
44,791
33,195
25,625
20,397
16,539
13,560
11,189
9,211
120
65,316
41,153
29,817
22,720
17,923
14,444
11,814
9,775
8,121
130
64,621
37,666
26,751
20,139
15,733
12,578
10,237
8,472
7,082
140
63,977
34,370
23,982
17,837
13,775
10,892
8,790
7,246
6,070
150
63,378
31,288
21,481
15,769
12,002
9,346
7,438
6,075
5,072
160
62,818
28,427
19,214
13,890
10,376
7,907
6,157
4,939
4,076
170
62,291
25,779
17,146
12,164
8,862
6,548
4,927
3,828
3,079
180
61,795
23,330
15,244
10,561
7,437
5,251
3,736
2,732
2,077
190
61,325
21,064
13,482
9,055
6,082
4,001
2,572
1,648
1,070
200
60,879
18,959
11,834
7,629
4,781
2,788
1,431
0,572
0,058
225
59,856
14,287
8,101
4,322
1,709
- 0,123
- 1,349
- 2,089
- 2,486
250
58,941
10,263
4,767
1,279
- 1,177
- 2,904
- 4,045
- 4,708
- 5,026
275
58,113
6,706
1,713
- 1,572
- 3,922
- 5,578
- 6,662
- 7,273
- 7,539
300
57,358
3,496
- 1,130
- 4,273
- 6,548
- 8,154
- 9,199
- 9,775
- 10,003
325
56,662
0,549
- 3,805
- 6,844
- 9,066
- 10,638
- 11,654
- 12,205
- 12,407
350
56,019
- 2,189
- 6,340
- 9,303
- 11,486
- 13,032
- 14,029
- 14,561
- 14,743
375
55,419
- 4,759
- 8,757
- 11,663
- 13,817
- 15,344
- 16,326
- 16,844
- 17,013
400
54,859
- 7,195
- 11,075
- 13,937
- 16,069
- 17,582
- 18,552
- 19,060
- 19,217
425
54,332
- 9,521
- 13,308
- 16,137
- 18,252
- 19,754
- 20,715
- 21,215
- 21,365
450
53,836
- 11,758
- 15,474
- 18,276
- 20,378
- 21,871
- 22,825
- 23,319
- 23,462
475
53,366
- 13,927
- 17,585
- 20,366
- 22,458
- 23,944
- 24,893
- 25,382
- 25,520
500
52,921
- 16,044
- 19,655
- 22,420
- 24,503
- 25,983
- 26,928
- 27,413
- 27,547
525
52,497
- 18,124
- 21,697
- 24,448
- 26,524
- 28,000
- 28,942
- 29,424
- 29,554
550
52,093
- 20,180
- 23,722
- 26,462
- 28,533
- 30,005
- 30,944
- 31,423
- 31,551
575
51,707
- 22,224
- 25,741
- 28,471
- 30,538
- 32,007
- 32,943
- 33,420
- 33,546
600
51,337
- 24,267
- 27,762
- 30,485
- 32,547
- 34,014
- 34,948
- 35,424
- 35,548
625
50,982
- 26,317
- 29,794
- 32,510
- 34,569
- 36,034
- 36,967
- 37,441
- 37,564
650
50,642
- 28,380
- 31,842
- 34,553
- 36,610
- 38,072
- 39,004
- 39,477
- 39,598
675
50,314
- 30,463
- 33,911
- 36,618
- 38,672
- 40,133
- 41,063
- 41,535
- 41,655
700
49,998
- 32,566
- 36,004
- 38,706
- 40,758
- 42,218
- 43,147
- 43,618
- 43,738
725
49,693
- 34,692
- 38,120
- 40,819
- 42,870
- 44,329
- 45,257
- 45,727
- 45,846
750
49,399
- 36,839
- 40,259
- 42,955
- 45,004
- 46,462
- 47,390
- 47,859
- 47,977
775
49,114
- 39,004
- 42,417
- 45,111
- 47,158
- 48,615
- 49,542
- 50,011
- 50,129
800
48,838
- 41,182
- 44,588
- 47,279
- 49,326
- 50,782
- 51,709
- 52,177
- 52,294
825
48,571
- 43,364
- 46,765
- 49,454
- 51,500
- 52,956
- 53,881
- 54,349
- 54,466
850
48,312
- 45,541
- 48,937
- 51,625
- 53,670
- 55,125
- 56,050
- 56,518
- 56,634
875
48,060
- 47,704
- 51,095
- 53,782
- 55,825
- 57,280
- 58,205
- 58,672
- 58,789
900
47,815
- 49,838
- 53,226
- 55,911
- 57,954
- 59,409
- 60,333
- 60,800
- 60,916
925
47,577
- 51,932
- 55,317
- 58,000
- 60,043
- 61,497
- 62,421
- 62,888
- 63,004
950
47,346
- 53,972
- 57,354
- 60,036
- 62,078
- 63,532
- 64,456
- 64,922
- 65,038
975
47,120
- 55,945
- 59,323
- 62,005
- 64,047
- 65,500
- 66,424
- 66,890
- 67,005
1000
46,900
- 57,837
- 61,214
- 63,895
- 65,936
- 67,389
- 68,312
- 68,778
- 68,893
Таблица Б.2
Сухопутная трасса, 100 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,357
105,243
103,120
100,318
97,385
94,636
92,181
89,976
2
100,879
100,879
98,858
96,120
92,674
89,208
86,001
83,091
80,275
3
97,358
96,731
95,096
91,969
88,143
84,350
80,823
77,530
74,166
4
94,859
94,208
92,412
88,993
84,885
80,831
77,015
73,355
69,518
5
92,921
92,250
90,320
86,660
82,314
78,021
73,925
69,921
65,699
6
91,337
90,649
88,600
84,727
80,163
75,641
71,272
66,958
62,436
7
89,998
89,294
87,135
83,063
78,292
73,542
68,916
64,332
59,580
8
88,838
88,119
85,853
81,589
76,613
71,642
66,778
61,967
57,041
9
87,815
87,080
84,707
80,252
75,073
69,890
64,813
59,814
54,756
10
86,900
86,148
83,666
79,018
73,638
68,255
62,990
57,838
52,680
11
86,072
85,301
82,704
77,859
72,284
66,716
61,289
56,013
50,778
12
85,316
84,525
81,805
76,760
70,996
65,286
59,746
54,364
49,180
13
84,621
83,807
80,954
75,706
69,789
63,988
58,367
52,947
47,759
14
83,977
83,136
80,141
74,690
68,664
62,759
57,074
51,630
46,447
15
83,378
82,506
79,358
73,727
67,584
61,591
55,857
50,401
45,231
16
82,818
81,910
78,597
72,807
66,544
60,477
54,708
49,251
44,100
17
82,291
81,343
77,861
71,912
65,541
59,412
53,621
48,170
43,044
18
81,795
80,801
77,159
71,038
64,569
58,393
52,589
47,152
42,057
19
81,325
80,289
76,469
70,183
63,628
57,415
51,608
46,191
41,130
20
80,879
79,796
75,791
69,345
62,715
56,475
50,674
45,283
40,259
25
78,941
77,546
72,496
65,373
58,520
52,272
46,584
41,383
36,594
30
77,358
75,494
69,304
61,735
54,852
48,733
43,255
38,310
33,803
35
76,019
73,502
66,224
58,418
51,624
45,712
40,493
35,836
31,635
40
74,859
71,501
63,332
55,405
48,774
43,107
38,169
33,812
29,923
45
73,836
69,469
60,747
52,676
46,248
40,844
36,192
32,133
28,551
50
72,921
67,414
58,301
50,206
44,002
38,865
34,494
30,721
27,432
55
72,093
65,360
55,958
47,967
41,999
37,122
33,018
29,516
26,500
60
71,337
63,382
53,684
45,934
40,203
35,575
31,722
28,470
25,707
65
70,642
61,540
51,458
44,083
38,584
34,191
30,570
27,547
25,015
70
69,998
59,705
49,441
42,390
37,115
32,941
29,533
26,718
24,394
75
69,399
57,866
47,670
40,835
35,773
31,800
28,587
25,960
23,823
80
68,838
56,017
46,017
39,398
34,537
30,749
27,712
25,255
23,285
85
68,312
54,155
44,469
38,062
33,389
29,771
26,892
24,588
22,768
90
67,815
52,391
43,014
36,812
32,314
28,851
26,116
23,949
22,263
95
67,346
50,805
41,641
35,637
31,300
27,978
25,373
23,329
21,762
100
66,900
49,282
40,340
34,524
30,337
27,142
24,655
22,721
21,262
110
66,072
46,410
37,919
32,450
28,527
25,555
23,270
21,527
20,249
120
65,316
43,745
35,696
30,533
26,834
24,046
21,927
20,340
19,211
130
64,621
41,260
33,627
28,732
25,222
22,587
20,605
19,149
18,142
140
63,977
38,929
31,680
27,019
23,668
21,162
19,295
17,947
17,044
150
63,378
36,732
29,834
25,375
22,160
19,762
17,991
16,734
15,919
160
62,818
34,653
28,070
23,788
20,689
18,381
16,691
15,513
14,773
170
62,291
32,677
26,378
22,249
19,249
17,019
15,398
14,286
13,611
180
61,795
30,792
24,748
20,752
17,838
15,674
14,112
13,057
12,437
190
61,325
28,991
23,174
19,295
16,455
14,347
12,836
11,831
11,259
200
60,879
27,264
21,651
17,874
15,098
13,040
11,572
10,609
10,079
225
59,856
23,232
18,041
14,470
11,822
9,861
8,478
7,599
7,150
250
58,941
19,550
14,680
11,263
8,708
6,817
5,496
4,676
4,285
275
58,113
16,156
11,537
8,236
5,751
3,912
2,637
1,861
1,511
300
57,358
13,004
8,581
5,370
2,939
1,140
- 0,101
- 0,844
- 1,162
325
56,662
10,054
5,787
2,647
0,258
- 1,510
- 2,724
- 3,442
- 3,736
350
56,019
7,271
3,130
0,046
- 2,310
- 4,053
- 5,246
- 5,944
- 6,218
375
55,419
4,624
0,586
- 2,452
- 4,782
- 6,505
- 7,681
- 8,363
- 8,622
400
54,859
2,086
- 1,867
- 4,868
- 7,175
- 8,882
- 10,045
- 10,714
- 10,961
425
54,332
- 0,367
- 4,250
- 7,220
- 9,509
- 11,202
- 12,353
- 13,012
- 13,249
450
53,836
- 2,757
- 6,580
- 9,524
- 11,798
- 13,480
- 14,622
- 15,271
- 15,500
475
53,366
- 5,101
- 8,873
- 11,795
- 14,056
- 15,729
- 16,863
- 17,505
- 17,726
500
52,921
- 7,415
- 11,144
- 14,048
- 16,298
- 17,963
- 19,090
- 19,726
- 19,941
525
52,497
- 9,712
- 13,404
- 16,292
- 18,533
- 20,191
- 21,312
- 21,942
- 22,152
550
52,093
- 12,003
- 15,663
- 18,537
- 20,769
- 22,422
- 23,538
- 24,164
- 24,369
575
51,707
- 14,295
- 17,927
- 20,789
- 23,015
- 24,662
- 25,774
- 26,396
- 26,597
600
51,337
- 16,595
- 20,202
- 23,053
- 25,273
- 26,916
- 28,024
- 28,642
- 28,840
625
50,982
- 18,904
- 22,490
- 25,332
- 27,546
- 29,185
- 30,290
- 30,905
- 31,100
650
50,642
- 21,225
- 24,792
- 27,626
- 29,835
- 31,471
- 32,572
- 33,185
- 33,377
675
50,314
- 23,555
- 27,106
- 29,932
- 32,137
- 33,770
- 34,869
- 35,479
- 35,669
700
49,998
- 25,892
- 29,427
- 32,247
- 34,448
- 36,078
- 37,175
- 37,783
- 37,971
725
49,693
- 28,229
- 31,751
- 34,565
- 36,763
- 38,390
- 39,485
- 40,091
- 40,277
750
49,399
- 30,560
- 34,069
- 36,878
- 39,073
- 40,698
- 41,791
- 42,395
- 42,580
775
49,114
- 32,875
- 36,374
- 39,178
- 41,370
- 42,993
- 44,084
- 44,687
- 44,870
800
48,838
- 35,166
- 38,654
- 41,454
- 43,644
- 45,265
- 46,355
- 46,956
- 47,137
825
48,571
- 37,420
- 40,899
- 43,695
- 45,883
- 47,503
- 48,591
- 49,191
- 49,371
850
48,312
- 39,628
- 43,098
- 45,891
- 48,077
- 49,695
- 50,782
- 51,380
- 51,560
875
48,060
- 41,776
- 45,239
- 48,029
- 50,212
- 51,829
- 52,915
- 53,513
- 53,691
900
47,815
- 43,855
- 47,311
- 50,097
- 52,280
- 53,895
- 54,980
- 55,577
- 55,754
925
47,577
- 45,853
- 49,303
- 52,087
- 54,267
- 55,882
- 56,965
- 57,561
- 57,738
950
47,346
- 47,761
- 51,205
- 53,986
- 56,165
- 57,779
- 58,862
- 59,457
- 59,632
975
47,120
- 49,570
- 53,009
- 55,788
- 57,966
- 59,578
- 60,660
- 61,255
- 61,430
1000
46,900
- 51,275
- 54,709
- 57,485
- 59,662
- 61,274
- 62,355
- 62,948
- 63,123
Таблица Б.3
Сухопутная трасса, 100 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,357
105,243
103,120
100,318
97,385
94,636
92,181
89,976
2
100,879
100,326
98,981
96,331
92,913
89,407
86,080
83,091
80,275
3
97,358
96,797
95,296
92,298
88,495
84,623
80,898
77,530
74,166
4
94,859
94,289
92,660
89,384
85,279
81,110
77,049
73,355
69,518
5
92,921
92,340
90,596
87,077
82,714
78,287
73,942
69,921
65,699
6
91,337
90,743
88,888
85,147
80,555
75,901
71,318
66,958
62,436
7
89,998
89,390
87,424
83,473
78,672
73,818
69,040
64,332
59,648
8
88,838
88,212
86,135
81,983
76,990
71,961
67,024
62,166
57,462
9
87,815
87,170
84,977
80,630
75,462
70,280
65,216
60,276
55,541
10
86,900
86,232
83,920
79,383
74,055
68,742
63,577
58,580
53,831
11
86,072
85,380
82,942
78,221
72,747
67,322
62,078
57,043
52,292
12
85,316
84,597
82,029
77,128
71,522
66,002
60,699
55,641
50,898
13
84,621
83,871
81,168
76,093
70,367
64,768
59,421
54,353
49,627
14
83,977
83,195
80,350
75,106
69,273
63,609
58,232
53,165
48,461
15
83,378
82,560
79,568
74,161
68,232
62,516
57,120
52,062
47,388
16
82,818
81,962
78,817
73,252
67,238
61,482
56,077
51,037
46,396
17
82,291
81,394
78,093
72,376
66,286
60,500
55,096
50,078
45,476
18
81,795
80,854
77,391
71,528
65,373
59,565
54,169
49,181
44,620
19
81,325
80,339
76,708
70,706
64,494
58,674
53,292
48,338
43,824
20
80,879
79,844
76,042
69,907
63,646
57,821
52,461
47,545
43,080
25
78,941
77,620
72,907
66,201
59,802
54,039
48,853
44,183
40,004
30
77,358
75,675
69,995
62,874
56,472
50,878
45,946
41,577
37,729
35
76,019
73,887
67,239
59,850
53,544
48,183
43,545
39,504
36,004
40
74,859
72,176
64,619
57,096
50,957
45,863
41,534
37,822
34,667
45
73,836
70,489
62,136
54,596
48,669
43,857
39,833
36,437
33,609
50
72,921
68,796
59,801
52,335
46,649
42,117
38,381
35,278
32,751
55
72,093
67,087
57,618
50,299
44,866
40,602
37,133
34,294
32,037
60
71,337
65,366
55,592
48,468
43,290
39,275
36,047
33,444
31,426
65
70,642
63,647
53,718
46,823
41,892
38,106
35,092
32,695
30,888
70
69,998
61,947
51,990
45,341
40,643
37,065
34,240
32,023
30,399
75
69,399
60,281
50,396
44,000
39,521
36,128
33,470
31,408
29,944
80
68,838
58,662
48,925
42,780
38,503
35,274
32,762
30,836
29,509
85
68,312
57,098
47,565
41,663
37,570
34,488
32,103
30,294
29,085
90
67,815
55,595
46,302
40,633
36,706
33,755
31,482
29,773
28,666
95
67,346
54,155
45,125
39,675
35,899
33,063
30,888
29,267
28,247
100
66,900
52,777
44,023
38,778
35,138
32,404
30,315
28,770
27,826
110
66,072
50,201
42,005
37,126
33,719
31,156
29,209
27,790
26,967
120
65,316
47,843
40,184
35,615
32,396
29,970
28,135
26,814
26,083
130
64,621
45,674
38,509
34,202
31,137
28,818
27,073
25,831
25,173
140
63,977
43,666
36,945
32,858
29,918
27,688
26,015
24,838
24,238
150
63,378
41,794
35,467
31,564
28,727
26,569
24,955
23,834
23,282
160
62,818
40,036
34,055
30,307
27,556
25,457
23,893
22,818
22,307
170
62,291
38,374
32,697
29,080
26,401
24,351
22,828
21,793
21,316
180
61,795
36,794
31,383
27,878
25,258
23,249
21,761
20,761
20,312
190
61,325
35,285
30,106
26,696
24,127
22,153
20,695
19,724
19,299
200
60,879
33,837
28,861
25,534
23,008
21,063
19,630
18,684
18,279
225
59,856
30,439
25,871
22,703
20,260
18,372
16,987
16,089
15,719
250
58,941
27,296
23,026
19,971
17,586
15,738
14,386
13,522
13,173
275
58,113
24,352
20,304
17,332
14,990
13,170
11,841
11,000
10,667
300
57,358
21,568
17,690
14,780
12,469
10,669
9,358
8,533
8,211
325
56,662
18,915
15,167
12,304
10,017
8,234
6,935
6,122
5,809
350
56,019
16,367
12,722
9,896
7,627
5,856
4,567
3,763
3,457
375
55,419
13,904
10,341
7,544
5,290
3,528
2,247
1,449
1,150
400
54,859
11,508
8,010
5,237
2,994
1,240
- 0,035
- 0,827
- 1,122
425
54,332
9,161
5,718
2,963
0,730
- 1,018
- 2,288
- 3,076
- 3,366
450
53,836
6,851
3,452
0,713
- 1,512
- 3,255
- 4,521
- 5,306
- 5,593
475
53,366
4,563
1,202
- 1,524
- 3,743
- 5,482
- 6,744
- 7,526
- 7,810
500
52,921
2,289
- 1,041
- 3,757
- 5,970
- 7,705
- 8,965
- 9,744
- 10,026
525
52,497
0,018
- 3,286
- 5,992
- 8,201
- 9,933
- 11,190
- 11,967
- 12,248
550
52,093
- 2,257
- 5,538
- 8,236
- 10,441
- 12,171
- 13,426
- 14,202
- 14,480
575
51,707
- 4,541
- 7,803
- 10,494
- 12,695
- 14,423
- 15,677
- 16,451
- 16,728
600
51,337
- 6,838
- 10,083
- 12,768
- 14,967
- 16,693
- 17,945
- 18,717
- 18,993
625
50,982
- 9,150
- 12,381
- 15,061
- 17,257
- 18,981
- 20,232
- 21,004
- 21,278
650
50,642
- 11,479
- 14,696
- 17,372
- 19,566
- 21,288
- 22,538
- 23,309
- 23,582
675
50,314
- 13,821
- 17,027
- 19,699
- 21,891
- 23,612
- 24,861
- 25,631
- 25,904
700
49,998
- 16,175
- 19,371
- 22,040
- 24,230
- 25,950
- 27,198
- 27,967
- 28,239
725
49,693
- 18,536
- 21,724
- 24,389
- 26,578
- 28,297
- 29,545
- 30,313
- 30,584
750
49,399
- 20,899
- 24,079
- 26,742
- 28,929
- 30,648
- 31,894
- 32,662
- 32,933
775
49,114
- 23,257
- 26,430
- 29,090
- 31,276
- 32,994
- 34,240
- 35,007
- 35,277
800
48,838
- 25,602
- 28,768
- 31,426
- 33,611
- 35,328
- 36,573
- 37,340
- 37,610
825
48,571
- 27,924
- 31,084
- 33,740
- 35,925
- 37,641
- 38,886
- 39,652
- 39,922
850
48,312
- 30,215
- 33,370
- 36,024
- 38,207
- 39,923
- 41,168
- 41,933
- 42,203
875
48,060
- 32,464
- 35,614
- 38,267
- 40,450
- 42,165
- 43,409
- 44,174
- 44,443
900
47,815
- 34,662
- 37,808
- 40,459
- 42,641
- 44,356
- 45,600
- 46,365
- 46,633
925
47,577
- 36,798
- 39,941
- 42,591
- 44,772
- 46,486
- 47,730
- 48,494
- 48,763
950
47,346
- 38,864
- 42,003
- 44,652
- 46,833
- 48,547
- 49,790
- 50,554
- 50,822
975
47,120
- 40,851
- 43,987
- 46,635
- 48,815
- 50,528
- 51,771
- 52,535
- 52,803
1000
46,900
- 42,751
- 45,884
- 48,531
- 50,710
- 52,424
- 53,666
- 54,430
- 54,698
Таблица Б.4
Морская трасса, 100 МГц, 50% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,900
106,900
106,900
106,889
106,740
105,611
102,263
97,931
2
100,879
100,879
100,879
100,874
100,790
99,991
96,980
92,572
88,379
3
97,358
97,358
97,357
97,338
97,062
95,249
91,136
86,625
82,648
4
94,859
94,859
94,856
94,805
94,193
91,348
86,746
82,298
78,482
5
92,921
92,920
92,915
92,805
91,719
88,032
83,234
78,869
75,167
6
91,337
91,337
91,325
91,124
89,471
85,168
80,300
76,007
72,384
7
89,998
89,997
89,977
89,645
87,384
82,658
77,773
73,534
69,962
8
88,838
88,837
88,803
88,296
85,436
80,429
75,545
71,343
67,801
9
87,815
87,813
87,759
87,035
83,619
78,425
73,547
69,367
65,838
10
86,900
86,897
86,816
85,833
81,923
76,604
71,730
67,560
64,030
11
86,072
86,067
85,951
84,675
80,337
74,933
70,060
65,888
62,344
12
85,316
85,309
85,149
83,551
78,853
73,389
68,511
64,327
60,761
13
84,621
84,610
84,395
82,457
77,460
71,952
67,063
62,860
59,263
14
83,977
83,962
83,679
81,391
76,150
70,606
65,702
61,473
57,838
15
83,378
83,357
82,994
80,354
74,912
69,339
64,416
60,155
56,477
16
82,818
82,789
82,332
79,345
73,740
68,142
63,196
58,897
55,171
17
82,291
82,253
81,689
78,365
72,628
67,005
62,033
57,694
53,916
18
81,795
81,745
81,060
77,413
71,567
65,923
60,921
56,539
52,706
19
81,325
81,262
80,440
76,489
70,555
64,888
59,856
55,428
51,537
20
80,879
80,801
79,829
75,593
69,585
63,897
58,832
54,357
50,408
25
78,941
78,730
76,841
71,492
65,263
59,471
54,238
49,527
45,287
30
77,358
76,896
73,918
67,887
61,548
55,664
50,281
45,365
40,877
35
76,019
75,152
71,086
64,653
58,246
52,295
46,810
41,759
37,108
40
74,859
73,415
68,371
61,683
55,230
49,245
43,719
38,619
33,912
45
73,836
71,643
65,767
58,900
52,417
46,436
40,930
35,863
31,200
50
72,921
69,838
63,272
56,264
49,770
43,832
38,410
33,460
28,941
55
72,093
68,000
60,864
53,737
47,252
41,395
36,111
31,343
27,042
60
71,337
66,139
58,526
51,301
44,846
39,105
34,002
29,465
25,433
65
70,642
64,264
56,246
48,941
42,540
36,944
32,056
27,784
24,052
70
69,998
62,381
54,017
46,652
40,327
34,902
30,251
26,263
22,844
75
69,399
60,496
51,834
44,431
38,203
32,968
28,570
24,873
21,767
80
68,838
58,614
49,695
42,275
36,165
31,135
26,996
23,588
20,784
85
68,312
56,739
47,600
40,186
34,211
29,395
25,515
22,389
19,869
90
67,815
54,875
45,550
38,164
32,338
27,742
24,117
21,258
19,003
95
67,346
53,027
43,547
36,209
30,543
26,169
22,792
20,185
18,172
100
66,900
51,200
41,594
34,322
28,825
24,671
21,531
19,158
17,365
110
66,072
47,624
37,843
30,748
25,606
21,879
19,178
17,220
15,800
120
65,316
44,175
34,308
27,439
22,658
19,330
17,014
15,402
14,280
130
64,621
40,875
30,999
24,386
19,958
16,994
15,009
13,681
12,791
140
63,977
37,736
27,915
21,577
17,486
14,846
13,142
12,042
11,332
150
63,378
34,763
25,057
19,001
15,222
12,865
11,394
10,476
9,903
160
62,818
31,957
22,418
16,644
13,149
11,033
9,753
8,978
8,508
170
62,291
29,316
19,989
14,490
11,247
9,335
8,207
7,542
7,150
180
61,795
26,833
17,760
12,522
9,500
7,755
6,748
6,167
5,831
190
61,325
24,502
15,714
10,724
7,890
6,280
5,366
4,847
4,553
200
60,879
22,315
13,837
9,075
6,400
4,898
4,055
3,581
3,315
225
59,856
17,415
9,760
5,488
3,105
1,775
1,033
0,618
0,387
250
58,941
13,209
6,351
2,462
0,256
- 0,995
- 1,704
- 2,106
- 2,335
275
58,113
9,555
3,388
- 0,208
- 2,305
- 3,527
- 4,240
- 4,656
- 4,898
300
57,358
6,321
0,711
- 2,661
- 4,688
- 5,906
- 6,639
- 7,079
- 7,344
325
56,662
3,400
- 1,779
- 4,981
- 6,961
- 8,186
- 8,943
- 9,411
- 9,701
350
56,019
0,712
- 4,143
- 7,218
- 9,166
- 10,399
- 11,180
- 11,675
- 11,989
375
55,419
- 1,806
- 6,419
- 9,398
- 11,322
- 12,565
- 13,367
- 13,885
- 14,220
400
54,859
- 4,194
- 8,628
- 11,535
- 13,442
- 14,692
- 15,512
- 16,050
- 16,403
425
54,332
- 6,484
- 10,783
- 13,637
- 15,531
- 16,788
- 17,623
- 18,176
- 18,544
450
53,836
- 8,698
- 12,896
- 15,709
- 17,594
- 18,856
- 19,702
- 20,269
- 20,649
475
53,366
- 10,853
- 14,975
- 17,757
- 19,634
- 20,902
- 21,757
- 22,334
- 22,724
500
52,921
- 12,964
- 17,027
- 19,785
- 21,657
- 22,928
- 23,791
- 24,377
- 24,774
525
52,497
- 15,042
- 19,060
- 21,799
- 23,668
- 24,942
- 25,811
- 26,403
- 26,807
550
52,093
- 17,098
- 21,080
- 23,805
- 25,671
- 26,947
- 27,821
- 28,419
- 28,828
575
51,707
- 19,140
- 23,094
- 25,808
- 27,671
- 28,950
- 29,828
- 30,430
- 30,844
600
51,337
- 21,175
- 25,108
- 27,813
- 29,674
- 30,955
- 31,836
- 32,442
- 32,859
625
50,982
- 23,211
- 27,126
- 29,824
- 31,684
- 32,966
- 33,850
- 34,459
- 34,879
650
50,642
- 25,253
- 29,153
- 31,846
- 33,704
- 34,988
- 35,873
- 36,485
- 36,907
675
50,314
- 27,302
- 31,191
- 33,879
- 35,737
- 37,021
- 37,909
- 38,523
- 38,947
700
49,998
- 29,363
- 33,242
- 35,926
- 37,784
- 39,069
- 39,958
- 40,573
- 40,999
725
49,693
- 31,435
- 35,307
- 37,988
- 39,845
- 41,131
- 42,021
- 42,638
- 43,065
750
49,399
- 33,519
- 37,384
- 40,063
- 41,919
- 43,206
- 44,097
- 44,715
- 45,143
775
49,114
- 35,613
- 39,472
- 42,149
- 44,005
- 45,292
- 46,185
- 46,804
- 47,233
800
48,838
- 37,714
- 41,569
- 44,244
- 46,100
- 47,387
- 48,281
- 48,900
- 49,330
825
48,571
- 39,819
- 43,670
- 46,344
- 48,199
- 49,487
- 50,381
- 51,002
- 51,432
850
48,312
- 41,923
- 45,771
- 48,443
- 50,299
- 51,587
- 52,482
- 53,103
- 53,534
875
48,060
- 44,021
- 47,867
- 50,538
- 52,393
- 53,681
- 54,577
- 55,198
- 55,630
900
47,815
- 46,107
- 49,950
- 52,620
- 54,475
- 55,764
- 56,660
- 57,282
- 57,714
925
47,577
- 48,174
- 52,015
- 54,685
- 56,539
- 57,829
- 58,724
- 59,347
- 59,779
950
47,346
- 50,215
- 54,055
- 56,723
- 58,578
- 59,868
- 60,764
- 61,386
- 61,819
975
47,120
- 52,224
- 56,062
- 58,730
- 60,585
- 61,874
- 62,770
- 63,393
- 63,827
1000
46,900
- 54,192
- 58,029
- 60,696
- 62,551
- 63,841
- 64,737
- 65,360
- 65,794
Таблица Б.5
Холодное море, 100 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,076
107,074
107,074
107,074
107,062
106,905
105,725
102,299
97,935
2
101,213
101,161
101,161
101,156
101,064
100,203
97,059
92,582
88,379
3
97,832
97,803
97,802
97,780
97,468
95,477
91,195
86,625
82,648
4
95,459
95,448
95,445
95,384
94,670
91,549
86,789
82,298
78,482
5
93,633
93,632
93,625
93,492
92,211
88,202
83,265
78,869
75,167
6
92,150
92,150
92,137
91,887
89,939
85,317
80,323
76,007
72,384
7
90,901
90,899
90,874
90,457
87,816
82,796
77,789
73,534
69,962
8
89,822
89,815
89,771
89,133
85,836
80,563
75,557
71,343
67,801
9
88,871
88,856
88,786
87,876
83,994
78,560
73,556
69,367
65,838
10
88,020
87,996
87,892
86,664
82,282
76,744
71,738
67,560
64,030
11
87,250
87,217
87,067
85,488
80,692
75,082
70,067
65,888
62,344
12
86,545
86,502
86,295
84,343
79,210
73,547
68,518
64,327
60,761
13
85,896
85,842
85,565
83,229
77,825
72,122
67,072
62,860
59,263
14
85,294
85,228
84,867
82,148
76,526
70,789
65,714
61,473
57,838
15
84,731
84,653
84,194
81,100
75,304
69,536
64,432
60,155
56,477
16
84,203
84,111
83,540
80,086
74,151
68,354
63,218
58,897
55,171
17
83,706
83,599
82,902
79,106
73,058
67,234
62,062
57,694
53,916
18
83,236
83,112
82,275
78,161
72,020
66,169
60,960
56,539
52,706
19
82,790
82,647
81,657
77,247
71,031
65,153
59,906
55,428
51,537
20
82,365
82,201
81,047
76,366
70,086
64,182
58,896
54,357
50,408
25
80,503
80,192
78,087
72,379
65,898
59,876
54,407
49,527
45,287
30
78,963
78,409
75,252
68,930
62,347
56,237
50,635
45,505
40,877
35
77,649
76,734
72,557
65,871
59,240
53,094
47,437
42,233
37,447
40
76,503
75,103
70,011
63,104
56,470
50,353
44,736
39,579
34,847
45
75,488
73,478
67,600
60,559
53,962
47,936
42,445
37,442
32,884
50
74,578
71,839
65,310
58,194
51,673
45,791
40,494
35,723
31,428
55
73,753
70,181
63,128
55,983
49,570
43,872
38,814
34,325
30,340
60
72,998
68,504
61,045
53,907
47,628
42,139
37,346
33,159
29,502
65
72,304
66,866
59,085
51,974
45,849
40,595
36,092
32,231
28,922
70
71,661
65,124
57,148
50,113
44,151
39,113
34,857
31,263
28,226
75
71,062
63,439
55,323
48,374
42,584
37,771
33,769
30,443
27,678
80
70,502
61,769
53,576
46,729
41,115
36,517
32,752
29,670
27,147
85
69,975
60,122
51,902
45,171
39,730
35,338
31,791
28,927
26,615
90
69,479
58,503
50,297
43,691
38,421
34,220
30,871
28,202
26,074
95
69,009
56,918
48,758
42,283
37,178
33,155
29,985
27,487
25,518
100
68,564
55,369
47,279
40,939
35,992
32,134
29,125
26,778
24,947
110
67,736
52,386
44,488
38,419
33,765
30,198
27,463
25,367
23,760
120
66,980
49,557
41,889
36,082
31,691
28,371
25,859
23,961
22,525
130
66,285
46,875
39,451
33,894
29,736
26,625
24,298
22,556
21,254
140
65,641
44,327
37,150
31,824
27,873
24,942
22,768
21,155
19,959
150
65,042
41,901
34,966
29,854
26,087
23,312
21,266
19,759
18,649
160
64,481
39,544
32,865
27,962
24,364
21,723
19,785
18,362
17,318
170
63,955
37,160
30,804
26,131
22,696
20,170
18,313
16,948
15,945
180
63,458
34,974
28,870
24,383
21,084
18,659
16,876
15,566
14,602
190
62,988
32,922
27,029
22,700
19,520
17,184
15,468
14,208
13,282
200
62,543
31,065
25,356
21,155
18,063
15,788
14,113
12,881
11,974
225
61,520
26,441
21,132
17,239
14,385
12,292
10,757
9,632
8,807
250
60,605
22,324
17,350
13,698
11,018
9,050
7,606
6,546
5,767
275
59,777
18,564
13,874
10,422
7,882
6,012
4,635
3,622
2,876
300
59,021
15,113
10,667
7,382
4,955
3,162
1,838
0,859
0,136
325
58,326
11,929
7,690
4,546
2,213
0,482
- 0,803
- 1,756
- 2,463
350
57,682
8,968
4,908
1,882
- 0,373
- 2,053
- 3,306
- 4,239
- 4,935
375
57,083
6,192
2,286
- 0,639
- 2,829
- 4,468
- 5,695
- 6,613
- 7,301
400
56,522
3,565
- 0,209
- 3,047
- 5,181
- 6,785
- 7,992
- 8,899
- 9,580
425
55,996
1,056
- 2,604
- 5,367
- 7,453
- 9,028
- 10,217
- 11,115
- 11,793
450
55,499
- 1,363
- 4,923
- 7,621
- 9,666
- 11,216
- 12,391
- 13,282
- 13,957
475
55,030
- 3,713
- 7,185
- 9,827
- 11,837
- 13,366
- 14,529
- 15,413
- 16,086
500
54,584
- 6,013
- 9,409
- 12,001
- 13,979
- 15,490
- 16,642
- 17,522
- 18,194
525
54,160
- 8,277
- 11,605
- 14,153
- 16,104
- 17,599
- 18,743
- 19,619
- 20,289
550
53,756
- 10,515
- 13,783
- 16,293
- 18,220
- 19,700
- 20,837
- 21,709
- 22,380
575
53,370
- 12,736
- 15,951
- 18,426
- 20,332
- 21,800
- 22,930
- 23,800
- 24,470
600
53,001
- 14,945
- 18,112
- 20,556
- 22,443
- 23,900
- 25,024
- 25,892
- 26,562
625
52,646
- 17,144
- 20,268
- 22,685
- 24,555
- 26,002
- 27,121
- 27,987
- 28,657
650
52,305
- 19,335
- 22,421
- 24,813
- 26,668
- 28,106
- 29,220
- 30,085
- 30,755
675
51,977
- 21,517
- 24,568
- 26,938
- 28,779
- 30,209
- 31,320
- 32,183
- 32,853
700
51,662
- 23,689
- 26,709
- 29,059
- 30,887
- 32,310
- 33,417
- 34,279
- 34,949
725
51,357
- 25,848
- 28,839
- 31,171
- 32,988
- 34,404
- 35,508
- 36,369
- 37,040
750
51,062
- 27,991
- 30,956
- 33,271
- 35,078
- 36,488
- 37,589
- 38,449
- 39,120
775
50,778
- 30,114
- 33,055
- 35,355
- 37,152
- 38,557
- 39,656
- 40,515
- 41,186
800
50,502
- 32,213
- 35,132
- 37,418
- 39,207
- 40,607
- 41,703
- 42,561
- 43,233
825
50,234
- 34,283
- 37,183
- 39,455
- 41,236
- 42,632
- 43,726
- 44,584
- 45,256
850
49,975
- 36,321
- 39,202
- 41,462
- 43,236
- 44,628
- 45,720
- 46,577
- 47,250
875
49,723
- 38,321
- 41,185
- 43,434
- 45,202
- 46,590
- 47,680
- 48,537
- 49,209
900
49,479
- 40,280
- 43,128
- 45,367
- 47,128
- 48,513
- 49,602
- 50,458
- 51,131
925
49,241
- 42,193
- 45,026
- 47,256
- 49,012
- 50,393
- 51,480
- 52,336
- 53,009
950
49,009
- 44,056
- 46,877
- 49,098
- 50,848
- 52,227
- 53,312
- 54,168
- 54,841
975
48,783
- 45,868
- 48,675
- 50,889
- 52,634
- 54,009
- 55,094
- 55,949
- 56,623
1000
48,564
- 47,623
- 50,419
- 52,625
- 54,365
- 55,738
- 56,822
- 57,677
- 58,351
Таблица Б.6
Холодное море, 100 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,328
107,266
107,266
107,266
107,251
107,060
106,062
103,915
101,483
2
101,690
101,613
101,612
101,607
101,485
100,441
97,480
93,933
90,908
3
98,510
98,507
98,506
98,480
98,054
95,670
91,529
87,628
84,475
4
96,317
96,317
96,317
96,283
95,299
91,664
87,047
83,064
79,875
5
94,653
94,653
94,653
94,537
92,785
88,263
83,473
79,479
76,277
6
93,314
93,314
93,314
93,028
90,415
85,347
80,501
76,510
73,298
7
92,194
92,194
92,194
91,640
88,193
82,811
77,951
73,963
70,736
8
91,229
91,229
91,229
90,312
86,130
80,574
75,712
71,720
68,474
9
90,381
90,381
90,337
89,011
84,226
78,573
73,712
69,710
66,436
10
89,622
89,622
89,513
87,729
82,471
76,765
71,901
67,881
64,574
11
88,934
88,934
88,741
86,466
80,851
75,115
70,245
66,202
62,856
12
88,304
88,303
88,006
85,230
79,351
73,599
68,718
64,647
61,259
13
87,720
87,705
87,296
84,027
77,957
72,196
67,303
63,200
59,767
14
87,176
87,146
86,601
82,864
76,657
70,891
65,984
61,848
58,369
15
86,666
86,620
85,915
81,743
75,441
69,674
64,751
60,582
57,057
16
86,186
86,122
85,233
80,665
74,298
68,533
63,598
59,400
55,832
17
85,731
85,647
84,551
79,630
73,222
67,462
62,517
58,292
54,686
18
85,298
85,193
83,869
78,637
72,205
66,455
61,503
57,257
53,619
19
84,886
84,758
83,199
77,702
71,265
65,542
60,611
56,378
52,746
20
84,491
84,332
82,499
76,767
70,328
64,611
59,665
55,399
51,721
25
82,738
82,357
79,118
72,683
66,375
60,853
56,077
51,952
48,389
30
81,260
80,454
75,859
69,210
63,139
57,903
53,414
49,568
46,275
35
79,982
78,548
72,891
66,249
60,463
55,576
51,464
48,005
45,095
40
78,856
76,614
70,213
63,682
58,190
53,656
49,920
46,843
44,308
45
77,853
74,676
67,805
61,434
56,231
52,029
48,640
45,908
43,705
50
76,949
72,766
65,636
59,451
54,522
50,624
47,544
45,110
43,187
55
76,128
70,915
63,676
57,691
53,020
49,394
46,581
44,399
42,706
60
75,376
69,139
61,903
56,124
51,692
48,305
45,718
43,743
42,234
65
74,682
67,449
60,295
54,724
50,510
47,329
44,930
43,121
41,757
70
74,040
65,850
58,836
53,470
49,451
46,446
44,200
42,521
41,267
75
73,441
64,344
57,509
52,341
48,495
45,636
43,513
41,935
40,763
80
72,881
62,930
56,298
51,318
47,624
44,887
42,860
41,358
40,246
85
72,355
61,606
55,186
50,382
46,822
44,186
42,235
40,790
39,721
90
71,859
60,368
54,159
49,518
46,075
43,524
41,632
40,231
39,193
95
71,389
59,209
53,203
48,712
45,373
42,892
41,050
39,682
38,665
100
70,943
58,124
52,308
47,951
44,704
42,285
40,484
39,143
38,144
110
70,116
56,140
50,655
46,531
43,441
41,127
39,393
38,096
37,124
120
69,360
54,355
49,140
45,205
42,245
40,019
38,344
37,085
36,138
130
68,665
52,716
47,719
43,942
41,093
38,944
37,323
36,101
35,180
140
68,021
51,183
46,366
42,722
39,969
37,890
36,320
35,135
34,240
150
67,422
49,728
45,063
41,534
38,867
36,852
35,330
34,180
33,311
160
66,861
48,328
43,798
40,371
37,782
35,825
34,347
33,230
32,387
170
66,335
46,966
42,562
39,230
36,712
34,809
33,371
32,284
31,462
180
65,838
45,655
41,357
38,108
35,655
33,801
32,402
31,345
30,547
190
65,368
44,382
40,177
37,004
34,609
32,803
31,440
30,412
29,636
200
64,923
43,140
39,021
35,916
33,576
31,813
30,485
29,484
28,730
225
63,900
40,151
36,221
33,268
31,050
29,384
28,133
27,193
26,487
250
62,985
37,310
33,541
30,719
28,606
27,023
25,838
24,950
24,285
275
62,157
34,601
30,974
28,265
26,243
24,732
23,604
22,762
22,133
300
61,401
32,011
28,510
25,901
23,959
22,512
21,434
20,632
20,034
325
60,706
29,530
26,140
23,621
21,750
20,359
19,326
18,559
17,989
350
60,062
27,192
23,903
21,459
19,644
18,294
17,292
16,547
15,994
375
59,463
24,851
21,653
19,287
17,538
16,245
15,288
14,581
14,057
400
58,902
22,638
19,523
17,224
15,528
14,276
13,352
12,671
12,168
425
58,376
20,500
17,461
15,224
13,576
12,363
11,469
10,811
10,327
450
57,879
18,434
15,466
13,284
11,681
10,503
9,637
9,001
8,534
475
57,410
16,435
13,532
11,403
9,842
8,696
7,856
7,240
6,788
500
56,964
14,502
11,660
9,579
8,056
6,940
6,124
5,526
5,089
525
56,540
12,631
9,846
7,810
6,323
5,236
4,442
3,861
3,437
550
56,136
10,822
8,090
6,097
4,643
3,582
2,809
2,244
1,832
575
55,750
9,074
6,391
4,438
3,015
1,980
1,225
0,676
0,276
600
55,381
7,385
4,749
2,834
1,441
0,428
- 0,308
- 0,843
- 1,232
625
55,026
5,755
3,164
1,284
- 0,081
- 1,072
- 1,791
- 2,313
- 2,691
650
54,685
4,184
1,635
- 0,212
- 1,551
- 2,520
- 3,223
- 3,733
- 4,102
675
54,357
2,671
0,162
- 1,654
- 2,967
- 3,917
- 4,605
- 5,102
- 5,462
700
54,042
1,216
- 1,256
- 3,041
- 4,331
- 5,263
- 5,936
- 6,422
- 6,773
725
53,737
- 0,183
- 2,619
- 4,375
- 5,642
- 6,556
- 7,215
- 7,691
- 8,034
750
53,442
- 1,525
- 3,927
- 5,656
- 6,902
- 7,799
- 8,445
- 8,910
- 9,245
775
53,158
- 2,812
- 5,181
- 6,884
- 8,109
- 8,990
- 9,624
- 10,079
- 10,407
800
52,882
- 4,044
- 6,382
- 8,060
- 9,266
- 10,131
- 10,753
- 11,199
- 11,520
825
52,614
- 5,223
- 7,530
- 9,185
- 10,372
- 11,222
- 11,833
- 12,270
- 12,584
850
52,355
- 6,349
- 8,628
- 10,260
- 11,428
- 12,265
- 12,864
- 13,293
- 13,601
875
52,103
- 7,424
- 9,675
- 11,285
- 12,436
- 13,259
- 13,848
- 14,269
- 14,570
900
51,859
- 8,449
- 10,673
- 12,262
- 13,397
- 14,207
- 14,786
- 15,199
- 15,494
925
51,621
- 9,425
- 11,624
- 13,192
- 14,311
- 15,109
- 15,678
- 16,084
- 16,373
950
51,389
- 10,354
- 12,528
- 14,077
- 15,181
- 15,966
- 16,526
- 16,925
- 17,209
975
51,163
- 11,237
- 13,388
- 14,918
- 16,007
- 16,781
- 17,332
- 17,723
- 18,002
1000
50,944
- 12,077
- 14,205
- 15,717
- 16,791
- 17,554
- 18,096
- 18,481
- 18,755
Таблица Б.7
Теплое море, 100 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,076
107,074
107,074
107,074
107,062
106,905
105,726
102,299
97,935
2
101,213
101,161
101,161
101,156
101,065
100,207
97,061
92,582
88,379
3
97,832
97,803
97,802
97,780
97,471
95,487
91,196
86,625
82,648
4
95,459
95,448
95,445
95,385
94,680
91,566
86,789
82,298
78,482
5
93,633
93,632
93,625
93,495
92,231
88,227
83,265
78,869
75,167
6
92,150
92,150
92,137
91,894
89,974
85,349
80,323
76,007
72,384
7
90,901
90,900
90,874
90,470
87,867
82,835
77,789
73,534
69,962
8
89,822
89,815
89,772
89,156
85,903
80,609
75,557
71,343
67,801
9
88,871
88,856
88,789
87,912
84,076
78,612
73,556
69,367
65,838
10
88,020
87,997
87,897
86,716
82,380
76,802
71,738
67,560
64,030
11
87,250
87,217
87,075
85,557
80,802
75,144
70,067
65,888
62,344
12
86,545
86,502
86,307
84,431
79,332
73,615
68,518
64,327
60,761
13
85,896
85,843
85,582
83,337
77,959
72,194
67,072
62,860
59,263
14
85,294
85,229
84,891
82,275
76,670
70,865
65,714
61,473
57,838
15
84,731
84,654
84,226
81,245
75,458
69,617
64,432
60,155
56,477
16
84,203
84,113
83,582
80,248
74,312
68,438
63,218
58,897
55,171
17
83,706
83,602
82,953
79,284
73,227
67,322
62,062
57,694
53,916
18
83,236
83,116
82,338
78,352
72,196
66,260
60,960
56,539
52,706
19
82,790
82,654
81,740
77,459
71,224
65,280
59,951
55,428
51,537
20
82,365
82,209
81,137
76,582
70,273
64,278
58,896
54,357
50,408
25
80,503
80,211
78,245
72,632
66,099
59,972
54,407
49,527
45,287
30
78,963
78,452
75,482
69,218
62,569
56,347
50,635
45,505
40,877
35
77,649
76,820
72,863
66,204
59,497
53,235
47,437
42,233
37,447
40
76,503
75,246
70,390
63,489
56,772
50,533
44,764
39,579
34,847
45
75,488
73,693
68,055
61,008
54,328
48,179
42,535
37,442
32,884
50
74,578
72,149
65,852
58,724
52,125
46,129
40,691
35,760
31,428
55
73,753
70,609
63,773
56,614
50,130
44,333
39,155
34,531
30,402
60
72,998
69,027
61,755
54,604
48,265
42,690
37,792
33,490
29,710
65
72,304
67,436
59,829
52,717
46,537
41,198
36,588
32,607
29,169
70
71,661
65,824
57,969
50,919
44,910
39,807
35,476
31,799
28,679
75
71,062
64,198
56,167
49,198
43,364
38,492
34,425
31,030
28,196
80
70,502
62,564
54,420
47,546
41,887
37,238
33,417
30,278
27,699
85
69,975
60,932
52,725
45,958
40,474
36,035
32,442
29,535
27,182
90
69,479
59,311
51,082
44,431
39,118
34,879
31,496
28,796
26,642
95
69,009
57,711
49,493
42,963
37,818
33,766
30,575
28,062
26,083
100
68,564
56,137
47,958
41,555
36,572
32,695
29,679
27,333
25,508
110
67,736
53,095
45,051
38,909
34,233
30,674
27,965
25,903
24,333
120
66,980
50,214
42,360
36,482
32,089
28,806
26,353
24,521
23,151
130
66,285
47,508
39,877
34,257
30,123
27,081
24,842
23,195
21,984
140
65,641
44,976
37,586
32,216
28,316
25,483
23,425
21,931
20,846
150
65,042
42,610
35,469
30,336
26,648
23,998
22,094
20,726
19,742
160
64,481
40,364
33,493
28,594
25,101
22,611
20,836
19,570
18,668
170
63,955
38,161
31,618
26,966
23,659
21,308
19,636
18,448
17,603
180
63,458
36,178
29,904
25,460
22,312
20,082
18,503
17,384
16,591
190
62,988
34,348
28,311
24,051
21,044
18,921
17,424
16,367
15,621
200
62,543
32,637
26,817
22,722
19,842
17,816
16,391
15,388
14,683
225
61,520
28,753
23,421
19,689
17,078
15,250
13,971
13,076
12,450
250
60,605
25,307
20,406
16,979
14,583
12,907
11,736
10,917
10,344
275
59,777
22,202
17,681
14,511
12,290
10,733
9,641
8,876
8,340
300
59,021
19,372
15,184
12,233
10,155
8,692
7,661
6,935
6,423
325
58,326
16,769
12,871
10,107
8,148
6,760
5,775
5,077
4,582
350
57,682
14,353
10,709
8,106
6,247
4,919
3,970
3,293
2,809
375
57,083
12,097
8,674
6,209
4,434
3,157
2,237
1,575
1,098
400
56,522
9,977
6,747
4,402
2,699
1,463
0,566
- 0,085
- 0,558
425
55,996
7,974
4,913
2,672
1,032
- 0,168
- 1,047
- 1,690
- 2,161
450
55,499
6,074
3,161
1,012
- 0,574
- 1,744
- 2,608
- 3,246
- 3,716
475
55,030
4,264
1,483
- 0,586
- 2,125
- 3,269
- 4,121
- 4,754
- 5,226
500
54,584
2,536
- 0,129
- 2,127
- 3,624
- 4,747
- 5,588
- 6,219
- 6,692
525
54,160
0,881
- 1,681
- 3,616
- 5,077
- 6,180
- 7,013
- 7,642
- 8,116
550
53,756
- 0,708
- 3,178
- 5,056
- 6,485
- 7,570
- 8,396
- 9,024
- 9,501
575
53,370
- 2,235
- 4,623
- 6,451
- 7,850
- 8,921
- 9,741
- 10,368
- 10,848
600
53,001
- 3,705
- 6,020
- 7,803
- 9,176
- 10,233
- 11,048
- 11,675
- 12,158
625
52,646
- 5,122
- 7,371
- 9,113
- 10,462
- 11,508
- 12,318
- 12,946
- 13,432
650
52,305
- 6,490
- 8,679
- 10,384
- 11,712
- 12,747
- 13,553
- 14,181
- 14,670
675
51,977
- 7,810
- 9,945
- 11,617
- 12,926
- 13,951
- 14,754
- 15,382
- 15,875
700
51,662
- 9,086
- 11,172
- 12,813
- 14,105
- 15,121
- 15,921
- 16,550
- 17,046
725
51,357
- 10,319
- 12,360
- 13,974
- 15,249
- 16,258
- 17,055
- 17,686
- 18,184
750
51,062
- 11,511
- 13,512
- 15,100
- 16,361
- 17,362
- 18,157
- 18,789
- 19,290
775
50,778
- 12,665
- 14,628
- 16,193
- 17,440
- 18,435
- 19,228
- 19,860
- 20,364
800
50,502
- 13,780
- 15,709
- 17,253
- 18,488
- 19,477
- 20,268
- 20,901
- 21,408
825
50,234
- 14,860
- 16,757
- 18,281
- 19,505
- 20,488
- 21,277
- 21,912
- 22,421
850
49,975
- 15,904
- 17,772
- 19,278
- 20,491
- 21,469
- 22,257
- 22,893
- 23,405
875
49,723
- 16,914
- 18,755
- 20,244
- 21,448
- 22,421
- 23,208
- 23,845
- 24,359
900
49,479
- 17,891
- 19,708
- 21,181
- 22,376
- 23,345
- 24,131
- 24,768
- 25,285
925
49,241
- 18,837
- 20,630
- 22,089
- 23,275
- 24,240
- 25,025
- 25,663
- 26,183
950
49,009
- 19,751
- 21,524
- 22,969
- 24,147
- 25,108
- 25,892
- 26,532
- 27,053
975
48,783
- 20,636
- 22,388
- 23,821
- 24,992
- 25,950
- 26,733
- 27,373
- 27,896
1000
48,564
- 21,491
- 23,225
- 24,646
- 25,810
- 26,765
- 27,547
- 28,188
- 28,714
Таблица Б.8
Теплое море, 100 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,328
107,266
107,266
107,266
107,254
107,086
106,062
103,915
101,483
2
101,690
101,613
101,612
101,607
101,501
100,526
97,480
93,933
90,908
3
98,510
98,507
98,506
98,480
98,095
95,787
91,529
87,628
84,475
4
96,317
96,317
96,317
96,283
95,368
91,786
87,047
83,064
79,875
5
94,653
94,653
94,653
94,537
92,881
88,380
83,473
79,479
76,277
6
93,314
93,314
93,314
93,028
90,535
85,460
80,501
76,510
73,298
7
92,194
92,194
92,194
91,640
88,333
82,924
77,951
73,963
70,736
8
91,229
91,229
91,229
90,315
86,290
80,690
75,712
71,720
68,474
9
90,381
90,381
90,337
89,030
84,407
78,696
73,712
69,710
66,436
10
89,622
89,622
89,513
87,769
82,673
76,897
71,901
67,881
64,574
11
88,934
88,934
88,741
86,534
81,076
75,260
70,245
66,202
62,856
12
88,304
88,303
88,006
85,330
79,600
73,758
68,718
64,647
61,259
13
87,720
87,705
87,296
84,163
78,232
72,372
67,303
63,200
59,767
14
87,176
87,146
86,601
83,037
76,959
71,087
65,984
61,848
58,369
15
86,666
86,620
85,915
81,955
75,771
69,891
64,751
60,582
57,057
16
86,186
86,122
85,233
80,916
74,659
68,774
63,598
59,400
55,832
17
85,731
85,647
84,560
79,920
73,613
67,730
62,517
58,292
54,686
18
85,298
85,193
83,904
78,976
72,643
66,785
61,591
57,257
53,619
19
84,886
84,758
83,231
78,051
71,698
65,833
60,611
56,378
52,746
20
84,491
84,332
82,571
77,173
70,818
64,971
59,750
55,399
51,721
25
82,738
82,357
79,339
73,278
67,040
61,378
56,312
51,952
48,389
30
81,260
80,454
76,278
70,001
63,998
58,629
53,866
49,645
46,275
35
79,982
78,553
73,502
67,234
61,504
56,465
52,056
48,201
45,095
40
78,856
76,673
71,012
64,856
59,401
54,683
50,613
47,106
44,308
45
77,853
74,809
68,784
62,789
57,597
53,170
49,405
46,202
43,705
50
76,949
72,989
66,785
60,973
56,026
51,860
48,358
45,414
43,187
55
76,128
71,235
64,985
59,366
54,644
50,707
47,429
44,699
42,706
60
75,376
69,561
63,356
57,932
53,416
49,679
46,588
44,033
42,234
65
74,682
67,975
61,876
56,645
52,316
48,750
45,815
43,400
41,757
70
74,040
66,478
60,524
55,480
51,321
47,903
45,096
42,791
41,267
75
73,441
65,071
59,285
54,419
50,412
47,121
44,419
42,202
40,763
80
72,881
63,751
58,142
53,444
49,574
46,392
43,778
41,631
40,246
85
72,355
62,513
57,081
52,540
48,793
45,708
43,168
41,077
39,721
90
71,859
61,353
56,091
51,695
48,059
45,059
42,582
40,539
39,193
95
71,389
60,263
55,162
50,897
47,364
44,439
42,020
40,019
38,665
100
70,943
59,238
54,284
50,140
46,699
43,844
41,477
39,515
38,144
110
70,116
57,352
52,654
48,720
45,441
42,712
40,441
38,551
37,124
120
69,360
55,645
51,157
47,396
44,258
41,640
39,458
37,638
36,138
130
68,665
54,074
49,759
46,146
43,130
40,614
38,515
36,765
35,305
140
68,021
52,608
48,439
44,954
42,047
39,624
37,604
35,921
34,518
150
67,422
51,224
47,182
43,810
41,002
38,665
36,719
35,100
33,752
160
66,861
49,904
45,977
42,708
39,990
37,732
35,856
34,297
33,001
170
66,335
48,634
44,815
41,642
39,008
36,824
35,011
33,508
32,260
180
65,838
47,422
43,696
40,609
38,053
35,937
34,186
32,736
31,537
190
65,368
46,256
42,615
39,607
37,122
35,071
33,378
31,980
30,825
200
64,923
45,129
41,568
38,633
36,216
34,225
32,586
31,237
30,125
225
63,900
42,464
39,081
36,312
34,046
32,193
30,677
29,436
28,422
250
62,985
39,990
36,763
34,139
32,006
30,272
28,862
27,717
26,785
275
62,157
37,681
34,593
32,098
30,082
28,454
27,138
26,076
25,217
300
61,401
35,518
32,556
30,176
28,266
26,732
25,500
24,511
23,717
325
60,706
33,504
30,660
28,385
26,565
25,111
23,947
23,016
22,272
350
60,062
31,573
28,827
26,648
24,919
23,547
22,458
21,594
20,909
375
59,463
29,767
27,115
25,023
23,373
22,072
21,045
20,236
19,597
400
58,902
28,057
25,493
23,481
21,905
20,668
19,699
18,939
18,343
425
58,376
26,438
23,954
22,018
20,508
19,332
18,415
17,701
17,144
450
57,879
24,902
22,493
20,626
19,180
18,060
17,191
16,519
15,998
475
57,410
23,464
21,129
19,326
17,934
16,860
16,031
15,391
14,897
500
56,964
22,059
19,786
18,045
16,713
15,693
14,912
14,315
13,857
525
56,540
20,743
18,531
16,848
15,568
14,594
13,852
13,289
12,859
550
56,136
19,492
17,339
15,710
14,479
13,547
12,843
12,311
11,908
575
55,750
18,304
16,205
14,628
13,442
12,552
11,883
11,380
11,002
600
55,381
17,174
15,127
13,599
12,457
11,605
10,969
10,494
10,139
625
55,026
16,101
14,103
12,621
11,521
10,706
10,100
9,652
9,319
650
54,685
15,082
13,130
11,692
10,632
9,851
9,276
8,851
8,539
675
54,357
14,114
12,206
10,810
9,788
9,040
8,493
8,092
7,798
700
54,042
13,194
11,329
9,973
8,987
8,271
7,750
7,371
7,096
725
53,737
12,321
10,496
9,179
8,228
7,541
7,046
6,688
6,430
750
53,442
11,492
9,706
8,425
7,507
6,850
6,378
6,041
5,799
775
53,158
10,706
8,955
7,710
6,825
6,195
5,746
5,428
5,201
800
52,882
9,958
8,243
7,033
6,178
5,574
5,148
4,847
4,635
825
52,614
9,249
7,568
6,390
5,564
4,986
4,581
4,298
4,099
850
52,355
8,575
6,926
5,780
4,983
4,430
4,045
3,777
3,592
875
52,103
7,935
6,317
5,201
4,432
3,902
3,537
3,285
3,112
900
51,859
7,327
5,738
4,653
3,910
3,403
3,056
2,819
2,657
925
51,621
6,749
5,189
4,131
3,415
2,929
2,601
2,378
2,227
950
51,389
6,198
4,666
3,636
2,945
2,481
2,169
1,959
1,819
975
51,163
5,674
4,168
3,165
2,498
2,055
1,759
1,563
1,432
1000
50,944
5,175
3,694
2,717
2,074
1,650
1,371
1,187
1,065
Таблица Б.9
Сухопутная трасса, 600 МГц, 50% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,629
106,007
104,591
102,345
99,699
97,072
94,868
92,681
2
100,879
100,484
99,417
97,071
93,803
90,356
87,092
84,291
81,108
3
97,358
96,866
95,443
92,462
88,624
84,741
81,046
77,690
73,480
4
94,859
94,285
92,562
89,107
84,877
80,667
76,575
72,675
67,693
5
92,921
92,275
90,290
86,457
81,920
77,421
72,942
68,556
63,064
6
91,337
90,626
88,406
84,256
79,459
74,687
69,834
65,047
59,229
7
89,998
89,227
86,792
82,365
77,333
72,296
67,096
61,992
55,965
8
88,838
88,010
85,376
80,700
75,447
70,152
64,640
59,293
53,130
9
87,815
86,933
84,110
79,204
73,739
68,195
62,410
56,879
50,628
10
86,900
85,965
82,961
77,839
72,167
66,387
60,370
54,701
48,393
11
86,072
85,085
81,907
76,576
70,703
64,702
58,489
52,719
46,377
12
85,316
84,279
80,928
75,396
69,327
63,122
56,748
50,904
44,542
13
84,621
83,533
80,013
74,282
68,022
61,633
55,127
49,230
42,862
14
83,977
82,838
79,148
73,223
66,780
60,224
53,613
47,680
41,315
15
83,378
82,187
78,327
72,209
65,590
58,888
52,192
46,237
39,883
16
82,818
81,574
77,541
71,233
64,447
57,617
50,856
44,890
38,553
17
82,291
80,993
76,786
70,289
63,345
56,404
49,594
43,626
37,312
18
81,795
80,441
76,056
69,373
62,280
55,244
48,399
42,437
36,151
19
81,325
79,914
75,346
68,480
61,250
54,133
47,265
41,315
35,062
20
80,879
79,408
74,655
67,607
60,250
53,066
46,185
40,254
34,038
25
78,941
77,129
71,375
63,479
55,634
48,276
41,448
35,679
29,704
30
77,358
75,108
68,237
59,617
51,501
44,162
37,521
31,999
26,339
35
76,019
73,200
65,125
55,935
47,713
40,517
34,148
28,930
23,638
40
74,859
71,296
61,999
52,395
44,194
37,224
31,182
26,304
21,411
45
73,836
69,318
58,862
48,992
40,906
34,219
28,535
24,013
19,531
50
72,921
67,213
55,739
45,734
37,834
31,464
26,151
21,986
17,910
55
72,093
64,966
52,661
42,632
34,972
28,936
23,991
20,173
16,485
60
71,337
62,591
49,656
39,698
32,314
26,616
22,027
18,536
15,211
65
70,642
60,122
46,748
36,938
29,852
24,486
20,233
17,044
14,051
70
69,998
57,601
43,955
34,354
27,578
22,530
18,588
15,675
12,982
75
69,399
55,065
41,287
31,941
25,477
20,730
17,071
14,407
11,982
80
68,838
52,542
38,752
29,694
23,536
19,068
15,666
13,223
11,037
85
68,312
50,056
36,351
27,602
21,739
17,527
14,357
12,111
10,136
90
67,815
47,624
34,083
25,654
20,070
16,093
13,129
11,059
9,269
95
67,346
45,257
31,944
23,837
18,515
14,751
11,972
10,056
8,429
100
66,900
42,964
29,928
22,138
17,061
13,489
10,874
9,095
7,612
110
66,072
38,617
26,235
19,050
14,407
11,164
8,825
7,273
6,030
120
65,316
34,601
22,941
16,304
12,026
9,049
6,929
5,556
4,498
130
64,621
30,910
19,982
13,830
9,855
7,093
5,147
3,915
3,004
140
63,977
27,523
17,302
11,571
7,848
5,261
3,455
2,336
1,541
150
63,378
24,413
14,854
9,484
5,972
3,528
1,834
0,805
0,103
160
62,818
21,550
12,597
7,538
4,200
1,873
0,272
- 0,684
- 1,311
170
62,291
18,905
10,500
5,707
2,516
0,285
- 1,241
- 2,137
- 2,702
180
61,795
16,452
8,537
3,972
0,904
- 1,246
- 2,710
- 3,557
- 4,070
190
61,325
14,166
6,689
2,319
- 0,646
- 2,728
- 4,140
- 4,945
- 5,417
200
60,879
12,027
4,938
0,736
- 2,141
- 4,166
- 5,534
- 6,305
- 6,741
225
59,856
7,208
0,905
- 2,969
- 5,677
- 7,594
- 8,880
- 9,585
- 9,955
250
58,941
2,977
- 2,743
- 6,385
- 8,976
- 10,819
- 12,047
- 12,709
- 13,033
275
58,113
- 0,816
- 6,099
- 9,573
- 12,081
- 13,871
- 15,059
- 15,689
- 15,981
300
57,358
- 4,275
- 9,227
- 12,577
- 15,023
- 16,774
- 17,934
- 18,541
- 18,809
325
56,662
- 7,473
- 12,172
- 15,427
- 17,827
- 19,550
- 20,688
- 21,277
- 21,529
350
56,019
- 10,466
- 14,966
- 18,150
- 20,514
- 22,214
- 23,336
- 23,913
- 24,151
375
55,419
- 13,294
- 17,637
- 20,764
- 23,101
- 24,784
- 25,893
- 26,459
- 26,687
400
54,859
- 15,988
- 20,207
- 23,288
- 25,603
- 27,273
- 28,371
- 28,930
- 29,150
425
54,332
- 18,575
- 22,692
- 25,737
- 28,035
- 29,694
- 30,784
- 31,336
- 31,550
450
53,836
- 21,074
- 25,108
- 28,124
- 30,407
- 32,057
- 33,141
- 33,688
- 33,896
475
53,366
- 23,501
- 27,467
- 30,459
- 32,730
- 34,374
- 35,452
- 35,995
- 36,198
500
52,921
- 25,872
- 29,780
- 32,752
- 35,013
- 36,651
- 37,724
- 38,264
- 38,464
525
52,497
- 28,195
- 32,055
- 35,010
- 37,264
- 38,896
- 39,966
- 40,503
- 40,700
550
52,093
- 30,481
- 34,301
- 37,241
- 39,488
- 41,116
- 42,183
- 42,717
- 42,911
575
51,707
- 32,737
- 36,522
- 39,450
- 41,691
- 43,315
- 44,379
- 44,912
- 45,104
600
51,337
- 34,968
- 38,723
- 41,641
- 43,877
- 45,498
- 46,560
- 47,090
- 47,281
625
50,982
- 37,178
- 40,908
- 43,817
- 46,049
- 47,667
- 48,727
- 49,256
- 49,445
650
50,642
- 39,373
- 43,080
- 45,981
- 48,209
- 49,825
- 50,883
- 51,411
- 51,598
675
50,314
- 41,552
- 45,240
- 48,135
- 50,359
- 51,974
- 53,030
- 53,556
- 53,743
700
49,998
- 43,719
- 47,390
- 50,278
- 52,500
- 54,113
- 55,168
- 55,693
- 55,878
725
49,693
- 45,873
- 49,529
- 52,412
- 54,632
- 56,243
- 57,297
- 57,821
- 58,005
750
49,399
- 48,015
- 51,657
- 54,536
- 56,753
- 58,363
- 59,416
- 59,939
- 60,123
775
49,114
- 50,144
- 53,774
- 56,649
- 58,864
- 60,472
- 61,524
- 62,047
- 62,230
800
48,838
- 52,258
- 55,877
- 58,748
- 60,962
- 62,569
- 63,620
- 64,143
- 64,325
825
48,571
- 54,355
- 57,966
- 60,834
- 63,045
- 64,652
- 65,702
- 66,224
- 66,405
850
48,312
- 56,435
- 60,037
- 62,901
- 65,112
- 66,717
- 67,767
- 68,288
- 68,469
875
48,060
- 58,493
- 62,088
- 64,950
- 67,159
- 68,764
- 69,813
- 70,334
- 70,514
900
47,815
- 60,528
- 64,116
- 66,975
- 69,183
- 70,787
- 71,836
- 72,356
- 72,537
925
47,577
- 62,537
- 66,118
- 68,975
- 71,182
- 72,786
- 73,834
- 74,354
- 74,534
950
47,346
- 64,515
- 68,091
- 70,946
- 73,152
- 74,755
- 75,803
- 76,323
- 76,502
975
47,120
- 66,461
- 70,031
- 72,885
- 75,090
- 76,693
- 77,740
- 78,259
- 78,439
1000
46,900
- 68,371
- 71,937
- 74,789
- 76,993
- 78,595
- 79,642
- 80,161
- 80,340
Таблица Б.10
Сухопутная трасса, 600 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,629
106,007
104,591
102,345
99,699
97,076
94,892
92,788
2
100,879
100,511
99,511
97,267
94,076
90,672
87,449
84,747
81,956
3
97,358
96,917
95,623
92,812
89,076
85,246
81,617
78,446
74,848
4
94,859
94,359
92,819
89,574
85,451
81,294
77,292
73,650
69,340
5
92,921
92,369
90,613
87,011
82,577
78,128
73,762
69,686
64,860
6
91,337
90,738
88,786
84,877
80,171
75,443
70,727
66,285
61,111
7
89,998
89,356
87,219
83,033
78,076
73,080
68,041
63,306
57,905
8
88,838
88,154
85,842
81,398
76,202
70,947
65,622
60,663
55,112
9
87,815
87,090
84,607
79,917
74,491
68,991
63,421
58,294
52,644
10
86,900
86,134
83,481
78,553
72,904
67,177
61,403
56,151
50,438
11
86,072
85,265
82,440
77,279
71,416
65,484
59,543
54,200
48,448
12
85,316
84,466
81,467
76,077
70,010
63,895
57,819
52,411
46,638
13
84,621
83,727
80,549
74,932
68,673
62,397
56,216
50,764
44,982
14
83,977
83,037
79,675
73,835
67,395
60,982
54,719
49,238
43,459
15
83,378
82,388
78,835
72,778
66,172
59,642
53,316
47,820
42,051
16
82,818
81,775
78,025
71,755
64,997
58,369
51,998
46,497
40,746
17
82,291
81,193
77,239
70,762
63,866
57,158
50,757
45,259
39,531
18
81,795
80,637
76,473
69,796
62,777
56,003
49,583
44,096
38,398
19
81,325
80,104
75,723
68,854
61,725
54,899
48,472
43,002
37,338
20
80,879
79,591
74,987
67,934
60,708
53,843
47,417
41,970
36,344
25
78,941
77,239
71,455
63,622
56,071
49,148
42,829
37,563
32,186
30
77,358
75,108
68,237
59,690
52,015
45,192
39,096
34,091
29,036
35
76,019
73,200
65,125
56,051
48,386
41,762
35,962
31,269
26,584
40
74,859
71,296
61,999
52,651
45,095
38,735
33,274
28,922
24,632
45
73,836
69,318
58,862
49,468
42,094
36,040
30,938
26,935
23,045
50
72,921
67,213
55,739
46,495
39,356
33,629
28,891
25,230
21,725
55
72,093
64,966
52,782
43,729
36,864
31,469
27,083
23,747
20,605
60
71,337
62,591
50,059
41,168
34,600
29,532
25,478
22,442
19,631
65
70,642
60,122
47,476
38,808
32,545
27,791
24,043
21,279
18,766
70
69,998
57,601
45,042
36,638
30,680
26,219
22,749
20,228
17,980
75
69,399
55,065
42,757
34,645
28,984
24,792
21,572
19,267
17,252
80
68,838
52,611
40,618
32,814
27,434
23,489
20,490
18,376
16,564
85
68,312
50,394
38,619
31,127
26,012
22,288
19,487
17,539
15,905
90
67,815
48,253
36,751
29,567
24,698
21,174
18,546
16,745
15,265
95
67,346
46,196
35,005
28,120
23,476
20,130
17,656
15,982
14,638
100
66,900
44,226
33,370
26,771
22,332
19,145
16,806
15,244
14,017
110
66,072
40,542
30,390
24,313
20,231
17,311
15,196
13,818
12,784
120
65,316
37,185
27,731
22,107
18,317
15,609
13,669
12,434
11,547
130
64,621
34,123
25,326
20,088
16,535
13,997
12,194
11,070
10,300
140
63,977
31,320
23,122
18,210
14,851
12,448
10,754
9,719
9,039
150
63,378
28,741
21,077
16,440
13,239
10,945
9,339
8,374
7,768
160
62,818
26,352
19,161
14,753
11,683
9,478
7,943
7,036
6,488
170
62,291
24,127
17,349
13,136
10,173
8,041
6,564
5,704
5,204
180
61,795
22,042
15,624
11,575
8,703
6,631
5,201
4,380
3,919
190
61,325
20,078
13,974
10,064
7,267
5,246
3,855
3,066
2,638
200
60,879
18,218
12,388
8,597
5,863
3,884
2,527
1,764
1,364
225
59,856
13,949
8,660
5,096
2,483
0,583
- 0,711
- 1,424
- 1,774
250
58,941
10,111
5,211
1,806
- 0,723
- 2,569
- 3,822
- 4,500
- 4,816
275
58,113
6,610
1,995
- 1,296
- 3,767
- 5,575
- 6,797
- 7,452
- 7,743
300
57,358
3,380
- 1,021
- 4,230
- 6,657
- 8,437
- 9,638
- 10,276
- 10,550
325
56,662
0,375
- 3,865
- 7,011
- 9,407
- 11,166
- 12,351
- 12,976
- 13,237
350
56,019
- 2,444
- 6,560
- 9,657
- 12,029
- 13,772
- 14,945
- 15,561
- 15,812
375
55,419
- 5,108
- 9,125
- 12,186
- 14,538
- 16,269
- 17,433
- 18,041
- 18,284
400
54,859
- 7,642
- 11,582
- 14,613
- 16,950
- 18,672
- 19,828
- 20,431
- 20,668
425
54,332
- 10,072
- 13,949
- 16,956
- 19,281
- 20,995
- 22,146
- 22,743
- 22,976
450
53,836
- 12,416
- 16,243
- 19,231
- 21,546
- 23,254
- 24,400
- 24,993
- 25,222
475
53,366
- 14,695
- 18,479
- 21,452
- 23,759
- 25,462
- 26,604
- 27,194
- 27,420
500
52,921
- 16,925
- 20,675
- 23,634
- 25,935
- 27,633
- 28,772
- 29,360
- 29,583
525
52,497
- 19,121
- 22,841
- 25,790
- 28,085
- 29,780
- 30,916
- 31,502
- 31,723
550
52,093
- 21,296
- 24,992
- 27,931
- 30,222
- 31,914
- 33,048
- 33,632
- 33,851
575
51,707
- 23,463
- 27,138
- 30,069
- 32,356
- 34,045
- 35,177
- 35,760
- 35,977
600
51,337
- 25,630
- 29,287
- 32,212
- 34,495
- 36,183
- 37,313
- 37,894
- 38,110
625
50,982
- 27,806
- 31,448
- 34,367
- 36,647
- 38,333
- 39,461
- 40,041
- 40,256
650
50,642
- 29,997
- 33,625
- 36,539
- 38,817
- 40,501
- 41,628
- 42,207
- 42,421
675
50,314
- 32,207
- 35,823
- 38,733
- 41,008
- 42,691
- 43,817
- 44,395
- 44,608
700
49,998
- 34,437
- 38,043
- 40,949
- 43,223
- 44,904
- 46,029
- 46,607
- 46,819
725
49,693
- 36,687
- 40,284
- 43,186
- 45,459
- 47,139
- 48,263
- 48,840
- 49,052
750
49,399
- 38,955
- 42,544
- 45,444
- 47,714
- 49,394
- 50,517
- 51,094
- 51,305
775
49,114
- 41,236
- 44,818
- 47,715
- 49,985
- 51,663
- 52,786
- 53,362
- 53,572
800
48,838
- 43,524
- 47,100
- 49,994
- 52,262
- 53,940
- 55,063
- 55,638
- 55,848
825
48,571
- 45,810
- 49,380
- 52,272
- 54,539
- 56,216
- 57,338
- 57,913
- 58,123
850
48,312
- 48,083
- 51,648
- 54,538
- 56,805
- 58,481
- 59,603
- 60,177
- 60,386
875
48,060
- 50,332
- 53,893
- 56,781
- 59,047
- 60,723
- 61,844
- 62,418
- 62,627
900
47,815
- 52,545
- 56,101
- 58,988
- 61,253
- 62,928
- 64,049
- 64,623
- 64,832
925
47,577
- 54,707
- 58,260
- 61,146
- 63,410
- 65,085
- 66,205
- 66,779
- 66,987
950
47,346
- 56,806
- 60,356
- 63,240
- 65,504
- 67,178
- 68,298
- 68,872
- 69,080
975
47,120
- 58,829
- 62,375
- 65,259
- 67,522
- 69,196
- 70,316
- 70,889
- 71,097
1000
46,900
- 60,763
- 64,307
- 67,189
- 69,452
- 71,125
- 72,245
- 72,818
- 73,026
Таблица Б.11
Сухопутная трасса, 600 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,629
106,007
104,591
102,345
99,699
97,076
94,892
92,788
2
100,879
100,542
99,622
97,503
94,401
91,033
87,816
85,130
82,390
3
97,358
96,974
95,829
93,221
89,602
85,816
82,230
79,199
76,031
4
94,859
94,437
93,101
90,104
86,105
82,004
78,119
74,801
71,287
5
92,921
92,465
90,956
87,625
83,315
78,950
74,808
71,245
67,459
6
91,337
90,848
89,173
85,543
80,963
76,367
72,001
68,233
64,233
7
89,998
89,475
87,637
83,727
78,907
74,107
69,545
65,608
61,442
8
88,838
88,279
86,274
82,101
77,064
72,083
67,353
63,277
58,981
9
87,815
87,217
85,040
80,614
75,382
70,241
65,368
61,178
56,781
10
86,900
86,259
83,902
79,235
73,827
68,547
63,553
59,270
54,794
11
86,072
85,382
82,838
77,942
72,376
66,974
61,879
57,520
52,982
12
85,316
84,572
81,832
76,718
71,013
65,506
60,326
55,907
51,320
13
84,621
83,816
80,872
75,555
69,726
64,129
58,878
54,410
49,785
14
83,977
83,103
79,950
74,443
68,505
62,833
57,523
53,016
48,361
15
83,378
82,428
79,059
73,377
67,345
61,608
56,251
51,712
47,035
16
82,818
81,783
78,196
72,354
66,240
60,449
55,052
50,488
45,794
17
82,291
81,193
77,358
71,369
65,184
59,348
53,919
49,336
44,630
18
81,795
80,637
76,542
70,420
64,174
58,300
52,846
48,249
43,535
19
81,325
80,104
75,747
69,506
63,207
57,302
51,828
47,220
42,502
20
80,879
79,591
74,987
68,623
62,279
56,349
50,860
46,246
41,527
25
78,941
77,239
71,455
64,629
58,144
52,150
46,640
42,033
37,346
30
77,358
75,108
68,237
61,210
54,670
48,682
43,212
38,661
34,052
35
76,019
73,200
65,349
58,225
51,677
45,739
40,350
35,890
31,393
40
74,859
71,296
62,793
55,568
49,043
43,185
37,907
33,564
29,207
45
73,836
69,318
60,456
53,158
46,680
40,927
35,785
31,579
27,383
50
72,921
67,213
58,287
50,940
44,527
38,900
33,912
29,860
25,843
55
72,093
64,966
56,248
48,871
42,543
37,057
32,239
28,352
24,524
60
71,337
62,835
54,311
46,924
40,697
35,366
30,728
27,014
23,382
65
70,642
61,203
52,456
45,081
38,970
33,803
29,351
25,814
22,380
70
69,998
59,607
50,672
43,329
37,348
32,352
28,089
24,729
21,491
75
69,399
58,041
48,950
41,661
35,819
30,999
26,924
23,738
20,692
80
68,838
56,497
47,286
40,071
34,377
29,733
25,843
22,826
19,965
85
68,312
54,975
45,677
38,554
33,016
28,546
24,836
21,981
19,295
90
67,815
53,471
44,122
37,108
31,728
27,430
23,893
21,192
18,671
95
67,346
51,988
42,620
35,730
30,510
26,378
23,005
20,450
18,085
100
66,900
50,527
41,172
34,416
29,356
25,384
22,167
19,748
17,527
110
66,072
47,675
38,431
31,969
27,220
23,546
20,613
18,440
16,476
120
65,316
44,932
35,891
29,739
25,284
21,876
19,189
17,228
15,482
130
64,621
42,310
33,539
27,699
23,512
20,338
17,865
16,084
14,522
140
63,977
39,815
31,358
25,820
21,876
18,906
16,614
14,987
13,581
150
63,378
37,449
29,331
24,076
20,349
17,555
15,419
13,922
12,649
160
62,818
35,210
27,438
22,447
18,911
16,269
14,265
12,880
11,721
170
62,291
33,091
25,663
20,911
17,544
15,033
13,143
11,853
10,792
180
61,795
31,086
23,989
19,455
16,235
13,837
12,045
10,837
9,862
190
61,325
29,185
22,404
18,065
14,974
12,674
10,965
9,828
8,930
200
60,879
27,380
20,895
16,731
13,753
11,538
9,901
8,825
7,994
225
59,856
23,230
17,392
13,589
10,837
8,788
7,292
6,338
5,644
250
58,941
19,503
14,188
10,656
8,069
6,139
4,744
3,878
3,288
275
58,113
16,105
11,207
7,880
5,415
3,572
2,250
1,448
0,937
300
57,358
12,965
8,396
5,227
2,853
1,075
- 0,192
- 0,946
- 1,396
325
56,662
10,029
5,723
2,676
0,372
- 1,357
- 2,583
- 3,301
- 3,705
350
56,019
7,256
3,160
0,209
- 2,040
- 3,731
- 4,926
- 5,616
- 5,985
375
55,419
4,614
0,688
- 2,187
- 4,393
- 6,054
- 7,224
- 7,892
- 8,235
400
54,859
2,079
- 1,709
- 4,523
- 6,695
- 8,332
- 9,483
- 10,134
- 10,456
425
54,332
- 0,372
- 4,046
- 6,810
- 8,954
- 10,572
- 11,708
- 12,345
- 12,651
450
53,836
- 2,755
- 6,335
- 9,059
- 11,180
- 12,782
- 13,905
- 14,532
- 14,825
475
53,366
- 5,086
- 8,588
- 11,278
- 13,380
- 14,970
- 16,082
- 16,700
- 16,983
500
52,921
- 7,378
- 10,814
- 13,476
- 15,562
- 17,141
- 18,245
- 18,856
- 19,130
525
52,497
- 9,642
- 13,022
- 15,660
- 17,734
- 19,304
- 20,400
- 21,005
- 21,273
550
52,093
- 11,888
- 15,220
- 17,838
- 19,900
- 21,463
- 22,553
- 23,153
- 23,415
575
51,707
- 14,122
- 17,414
- 20,015
- 22,068
- 23,623
- 24,708
- 25,304
- 25,562
600
51,337
- 16,353
- 19,610
- 22,195
- 24,240
- 25,790
- 26,871
- 27,463
- 27,716
625
50,982
- 18,584
- 21,810
- 24,383
- 26,420
- 27,966
- 29,043
- 29,632
- 29,882
650
50,642
- 20,818
- 24,018
- 26,579
- 28,611
- 30,152
- 31,226
- 31,812
- 32,059
675
50,314
- 23,057
- 26,234
- 28,786
- 30,812
- 32,350
- 33,420
- 34,004
- 34,249
700
49,998
- 25,302
- 28,459
- 31,002
- 33,023
- 34,558
- 35,626
- 36,208
- 36,450
725
49,693
- 27,551
- 30,690
- 33,225
- 35,243
- 36,774
- 37,840
- 38,420
- 38,661
750
49,399
- 29,801
- 32,924
- 35,452
- 37,466
- 38,995
- 40,059
- 40,638
- 40,877
775
49,114
- 32,049
- 35,157
- 37,679
- 39,690
- 41,217
- 42,279
- 42,856
- 43,093
800
48,838
- 34,287
- 37,383
- 39,900
- 41,908
- 43,433
- 44,493
- 45,069
- 45,305
825
48,571
- 36,511
- 39,595
- 42,108
- 44,113
- 45,636
- 46,695
- 47,270
- 47,505
850
48,312
- 38,712
- 41,786
- 44,294
- 46,297
- 47,819
- 48,877
- 49,450
- 49,684
875
48,060
- 40,883
- 43,947
- 46,452
- 48,452
- 49,973
- 51,029
- 51,602
- 51,835
900
47,815
- 43,014
- 46,070
- 48,571
- 50,570
- 52,089
- 53,144
- 53,716
- 53,948
925
47,577
- 45,097
- 48,145
- 50,643
- 52,640
- 54,158
- 55,213
- 55,784
- 56,015
950
47,346
- 47,122
- 50,163
- 52,658
- 54,654
- 56,171
- 57,225
- 57,795
- 58,026
975
47,120
- 49,081
- 52,116
- 54,609
- 56,603
- 58,119
- 59,172
- 59,742
- 59,971
1000
46,900
- 50,966
- 53,995
- 56,485
- 58,478
- 59,993
- 61,045
- 61,615
- 61,844
Таблица Б.12
Морская трасса, 600 МГц, 50% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,900
106,900
106,900
106,900
106,900
106,900
106,893
106,891
2
100,879
100,879
100,879
100,879
100,879
100,878
100,875
100,769
100,292
3
97,358
97,358
97,358
97,358
97,357
97,352
97,317
96,847
94,553
4
94,859
94,859
94,859
94,859
94,858
94,842
94,673
93,521
89,791
5
92,921
92,921
92,921
92,920
92,918
92,879
92,410
90,437
86,015
6
91,337
91,337
91,337
91,337
91,332
91,252
90,371
87,598
82,917
7
89,998
89,998
89,998
89,997
89,988
89,844
88,492
85,029
80,294
8
88,838
88,838
88,838
88,837
88,820
88,580
86,719
82,718
78,020
9
87,815
87,815
87,815
87,813
87,784
87,410
85,027
80,636
76,012
10
86,900
86,900
86,900
86,897
86,850
86,299
83,407
78,746
74,214
11
86,072
86,072
86,072
86,067
85,995
85,221
81,857
77,018
72,583
12
85,316
85,316
85,316
85,308
85,203
84,158
80,375
75,427
71,089
13
84,621
84,621
84,620
84,609
84,459
83,097
78,959
73,949
69,709
14
83,977
83,977
83,976
83,960
83,753
82,033
77,605
72,567
68,423
15
83,378
83,378
83,376
83,354
83,074
80,963
76,309
71,265
67,215
16
82,818
82,817
82,815
82,784
82,415
79,887
75,067
70,032
66,073
17
82,291
82,291
82,288
82,246
81,768
78,808
73,873
68,857
64,986
18
81,795
81,794
81,790
81,734
81,126
77,731
72,722
67,731
63,944
19
81,325
81,325
81,319
81,246
80,486
76,659
71,611
66,647
62,940
20
80,879
80,879
80,872
80,778
79,841
75,595
70,535
65,599
61,967
25
78,941
78,939
78,916
78,641
76,457
70,504
65,559
60,761
57,403
30
77,358
77,352
77,290
76,642
72,741
65,866
61,029
56,424
53,168
35
76,019
76,006
75,867
74,568
68,827
61,612
56,763
52,512
49,251
40
74,859
74,831
74,553
72,283
64,893
57,611
52,694
48,561
45,145
45
73,836
73,782
73,273
69,736
61,031
53,765
48,804
44,695
41,133
50
72,921
72,824
71,959
66,951
57,260
50,031
45,098
41,035
37,432
55
72,093
71,928
70,556
63,988
53,572
46,417
41,580
37,617
34,071
60
71,337
71,069
69,017
60,901
49,962
42,945
38,249
34,420
30,982
65
70,642
70,224
67,316
57,720
46,440
39,635
35,101
31,410
28,088
70
69,998
69,370
65,443
54,458
43,023
36,496
32,127
28,558
25,337
75
69,399
68,487
63,402
51,126
39,731
33,530
29,314
25,842
22,694
80
68,838
67,552
61,197
47,752
36,578
30,733
26,653
23,247
20,136
85
68,312
66,548
58,826
44,370
33,574
28,099
24,132
20,812
17,776
90
67,815
65,460
56,275
41,025
30,726
25,622
21,744
18,498
15,529
95
67,346
64,276
53,529
37,755
28,038
23,298
19,482
16,289
13,368
100
66,900
62,988
50,585
34,591
25,511
21,120
17,345
14,186
11,297
110
66,072
60,068
44,242
28,669
20,947
17,192
13,473
10,362
7,516
120
65,316
56,587
37,694
23,396
17,023
13,799
10,210
7,207
4,498
130
64,621
52,282
31,387
18,855
13,692
10,880
7,543
4,751
3,004
140
63,977
46,965
25,617
15,065
10,866
8,352
5,301
2,748
1,541
150
63,378
40,928
20,580
11,962
8,444
6,138
3,329
0,980
0,103
160
62,818
34,736
16,395
9,415
6,335
4,173
1,548
- 0,648
- 1,311
170
62,291
28,850
13,055
7,279
4,468
2,407
- 0,081
- 2,137
- 2,702
180
61,795
23,581
10,422
5,435
2,787
0,797
- 1,588
- 3,557
- 4,070
190
61,325
19,132
8,295
3,790
1,242
- 0,693
- 2,996
- 4,923
- 5,417
200
60,879
15,557
6,494
2,277
- 0,205
- 2,097
- 4,334
- 6,205
- 6,741
225
59,856
9,498
2,673
- 1,212
- 3,598
- 5,411
- 7,514
- 9,274
- 9,955
250
58,941
5,292
- 0,827
- 4,566
- 6,893
- 8,646
- 10,642
- 12,311
- 13,033
275
58,113
1,553
- 4,247
- 7,887
- 10,166
- 11,867
- 13,766
- 15,355
- 15,981
300
57,358
- 1,927
- 7,554
- 11,115
- 13,353
- 15,009
- 16,824
- 18,342
- 18,809
325
56,662
- 5,214
- 10,702
- 14,194
- 16,394
- 18,009
- 19,747
- 21,201
- 21,529
350
56,019
- 8,307
- 13,669
- 17,097
- 19,263
- 20,841
- 22,507
- 23,902
- 24,151
375
55,419
- 11,223
- 16,470
- 19,838
- 21,971
- 23,515
- 25,115
- 26,453
- 26,687
400
54,859
- 13,995
- 19,133
- 22,445
- 24,548
- 26,060
- 27,597
- 28,884
- 29,150
425
54,332
- 16,656
- 21,692
- 24,952
- 27,027
- 28,508
- 29,987
- 31,224
- 31,550
450
53,836
- 19,236
- 24,175
- 27,386
- 29,434
- 30,886
- 32,310
- 33,501
- 33,896
475
53,366
- 21,756
- 26,604
- 29,768
- 31,791
- 33,216
- 34,588
- 35,736
- 36,198
500
52,921
- 24,234
- 28,996
- 32,115
- 34,114
- 35,514
- 36,836
- 37,943
- 38,464
525
52,497
- 26,682
- 31,361
- 34,438
- 36,414
- 37,789
- 39,065
- 40,132
- 40,700
550
52,093
- 29,106
- 33,707
- 36,744
- 38,698
- 40,050
- 41,280
- 42,310
- 42,911
575
51,707
- 31,513
- 36,039
- 39,037
- 40,970
- 42,300
- 43,488
- 44,482
- 45,104
600
51,337
- 33,907
- 38,360
- 41,322
- 43,235
- 44,543
- 45,690
- 46,650
- 47,281
625
50,982
- 36,288
- 40,673
- 43,599
- 45,493
- 46,781
- 47,889
- 48,815
- 49,445
650
50,642
- 38,659
- 42,977
- 45,869
- 47,745
- 49,013
- 50,083
- 50,978
- 51,598
675
50,314
- 41,018
- 45,240
- 48,132
- 49,990
- 51,239
- 52,273
- 53,137
- 53,743
700
49,998
- 43,364
- 47,390
- 50,278
- 52,226
- 53,457
- 54,455
- 55,291
- 55,878
725
49,693
- 45,695
- 49,529
- 52,412
- 54,451
- 55,665
- 56,629
- 57,436
- 58,005
750
49,399
- 48,009
- 51,657
- 54,536
- 56,662
- 57,859
- 58,790
- 59,570
- 60,123
775
49,114
- 50,144
- 53,774
- 56,649
- 58,855
- 60,035
- 60,936
- 61,689
- 62,230
800
48,838
- 52,258
- 55,877
- 58,748
- 60,962
- 62,191
- 63,061
- 63,788
- 64,325
825
48,571
- 54,355
- 57,966
- 60,834
- 63,045
- 64,321
- 65,161
- 65,863
- 66,405
850
48,312
- 56,435
- 60,037
- 62,901
- 65,112
- 66,420
- 67,231
- 67,910
- 68,469
875
48,060
- 58,493
- 62,088
- 64,950
- 67,159
- 68,485
- 69,268
- 69,923
- 70,514
900
47,815
- 60,528
- 64,116
- 66,975
- 69,183
- 70,509
- 71,265
- 71,891
- 72,460
925
47,577
- 62,537
- 66,118
- 68,975
- 71,182
- 72,489
- 73,219
- 73,816
- 74,355
950
47,346
- 64,515
- 68,091
- 70,946
- 73,152
- 74,420
- 75,124
- 75,693
- 76,205
975
47,120
- 66,461
- 70,031
- 72,885
- 75,090
- 76,298
- 76,977
- 77,519
- 78,004
1000
46,900
- 68,371
- 71,937
- 74,789
- 76,993
- 78,119
- 78,773
- 79,290
- 79,748
Таблица Б.13
Холодное море, 600 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,076
107,074
107,074
107,074
107,074
107,074
107,073
107,069
107,039
2
101,213
101,161
101,161
101,161
101,161
101,161
101,149
101,061
100,292
3
97,832
97,803
97,803
97,803
97,803
97,802
97,742
97,257
94,553
4
95,459
95,448
95,448
95,448
95,448
95,445
95,258
93,886
89,791
5
93,633
93,632
93,632
93,632
93,632
93,623
93,184
90,642
86,015
6
92,150
92,150
92,150
92,150
92,150
92,128
91,281
87,632
82,917
7
90,901
90,900
90,900
90,900
90,900
90,847
89,439
85,029
80,294
8
89,822
89,816
89,816
89,816
89,814
89,707
87,627
82,718
78,020
9
88,871
88,859
88,859
88,859
88,855
88,657
85,850
80,636
76,012
10
88,020
88,001
88,001
88,001
87,993
87,654
84,128
78,746
74,214
11
87,250
87,224
87,224
87,223
87,209
86,665
82,475
77,018
72,583
12
86,545
86,512
86,512
86,512
86,487
85,662
80,898
75,427
71,089
13
85,896
85,857
85,857
85,856
85,815
84,627
79,400
73,949
69,709
14
85,294
85,248
85,248
85,247
85,182
83,551
77,976
72,567
68,423
15
84,731
84,680
84,680
84,678
84,579
82,435
76,622
71,265
67,215
16
84,203
84,148
84,148
84,144
83,996
81,285
75,331
70,032
66,073
17
83,706
83,646
83,646
83,641
83,426
80,114
74,098
68,857
64,986
18
83,236
83,172
83,172
83,165
82,860
78,933
72,916
67,731
63,944
19
82,790
82,723
82,723
82,712
82,290
77,756
71,781
66,647
62,940
20
82,365
82,295
82,295
82,280
81,708
76,592
70,687
65,599
61,967
25
80,503
80,423
80,422
80,348
78,434
71,179
65,710
60,761
57,403
30
78,963
78,876
78,870
78,604
74,485
66,626
61,381
56,424
53,168
35
77,649
77,554
77,533
76,787
70,396
62,924
57,704
52,540
49,251
40
76,503
76,396
76,336
74,649
66,718
59,950
54,788
49,790
46,045
45
75,488
75,364
75,216
72,100
63,644
57,531
52,527
47,946
44,050
50
74,578
74,430
74,100
69,294
61,111
55,485
50,657
46,414
42,608
55
73,753
73,572
72,907
66,486
58,969
53,672
48,990
44,965
41,319
60
72,998
72,771
71,553
63,870
57,084
52,004
47,438
43,563
40,039
65
72,304
72,011
69,976
61,522
55,364
50,434
45,966
42,205
38,777
70
71,661
71,271
68,166
59,440
53,757
48,938
44,560
40,891
37,545
75
71,062
70,529
66,171
57,584
52,231
47,504
43,211
39,622
36,349
80
70,502
69,760
64,071
55,901
50,769
46,124
41,912
38,398
35,193
85
69,975
68,932
61,949
54,345
49,360
44,792
40,660
37,216
34,074
90
69,479
68,015
59,875
52,879
47,998
43,505
39,450
36,073
32,993
95
69,009
66,982
57,907
51,479
46,679
42,258
38,279
34,967
31,945
100
68,564
65,812
56,089
50,131
45,399
41,049
37,144
33,894
30,930
110
67,736
63,041
52,931
47,553
42,943
38,731
34,969
31,839
28,985
120
66,980
59,747
50,236
45,106
40,612
36,531
32,906
29,890
27,140
130
66,285
56,115
47,779
42,770
38,389
34,435
30,939
28,032
25,381
140
65,641
52,634
45,455
40,532
36,262
32,428
29,056
26,252
23,694
150
65,042
49,749
43,224
38,383
34,219
30,502
27,246
24,539
22,070
160
64,481
47,346
41,073
36,313
32,253
28,645
25,501
22,886
20,501
170
63,955
45,176
38,993
34,315
30,356
26,852
23,812
21,285
18,980
180
63,458
43,116
36,979
32,384
28,521
25,116
22,176
19,731
17,501
190
62,988
41,123
35,025
30,514
26,743
23,432
20,586
18,219
16,061
200
62,543
39,184
33,130
28,700
25,018
21,795
19,038
16,746
14,655
225
61,520
34,541
28,617
24,385
20,907
17,888
15,334
13,210
11,273
250
60,605
30,161
24,392
20,345
17,048
14,208
11,831
9,855
8,053
275
59,777
26,019
20,416
16,539
13,404
10,721
8,501
6,654
4,971
300
59,021
22,094
16,658
12,937
9,947
7,403
5,321
3,589
2,009
325
58,326
18,365
13,093
9,516
6,654
4,234
2,274
0,643
- 0,844
350
57,682
14,813
9,701
6,255
3,509
1,199
- 0,653
- 2,194
- 3,599
375
57,083
11,425
6,465
3,139
0,497
- 1,714
- 3,470
- 4,930
- 6,261
400
56,522
8,185
3,371
0,154
- 2,394
- 4,516
- 6,185
- 7,573
- 8,839
425
55,996
5,082
0,407
- 2,710
- 5,173
- 7,216
- 8,807
- 10,130
- 11,336
450
55,499
2,106
- 2,438
- 5,462
- 7,849
- 9,819
- 11,340
- 12,604
- 13,757
475
55,030
- 0,752
- 5,173
- 8,112
- 10,428
- 12,333
- 13,790
- 15,001
- 16,105
500
54,584
- 3,500
- 7,805
- 10,666
- 12,918
- 14,763
- 16,162
- 17,325
- 18,385
525
54,160
- 6,146
- 10,341
- 13,130
- 15,323
- 17,114
- 18,460
- 19,578
- 20,599
550
53,756
- 8,696
- 12,787
- 15,510
- 17,649
- 19,390
- 20,687
- 21,766
- 22,749
575
53,370
- 11,155
- 15,149
- 17,810
- 19,899
- 21,595
- 22,847
- 23,889
- 24,839
600
53,001
- 13,530
- 17,432
- 20,035
- 22,079
- 23,732
- 24,944
- 25,951
- 26,870
625
52,646
- 15,824
- 19,639
- 22,189
- 24,190
- 25,805
- 26,979
- 27,955
- 28,845
650
52,305
- 18,042
- 21,776
- 24,275
- 26,237
- 27,816
- 28,955
- 29,902
- 30,766
675
51,977
- 20,188
- 23,844
- 26,297
- 28,223
- 29,769
- 30,875
- 31,795
- 32,634
700
51,662
- 22,265
- 25,848
- 28,258
- 30,150
- 31,664
- 32,741
- 33,636
- 34,452
725
51,357
- 24,277
- 27,791
- 30,160
- 32,020
- 33,506
- 34,554
- 35,426
- 36,221
750
51,062
- 26,226
- 29,675
- 32,006
- 33,836
- 35,295
- 36,318
- 37,168
- 37,943
775
50,778
- 28,116
- 31,503
- 33,798
- 35,601
- 37,035
- 38,033
- 38,863
- 39,619
800
50,502
- 29,949
- 33,277
- 35,539
- 37,316
- 38,726
- 39,701
- 40,512
- 41,252
825
50,234
- 31,727
- 35,000
- 37,230
- 38,983
- 40,371
- 41,325
- 42,115
- 42,835
850
49,975
- 33,454
- 36,673
- 38,874
- 40,603
- 41,971
- 42,905
- 43,676
- 44,378
875
49,723
- 35,130
- 38,299
- 40,471
- 42,179
- 43,527
- 44,442
- 45,196
- 45,880
900
49,479
- 36,758
- 39,879
- 42,025
- 43,713
- 45,042
- 45,940
- 46,677
- 47,344
925
49,241
- 38,340
- 41,416
- 43,536
- 45,205
- 46,517
- 47,397
- 48,119
- 48,771
950
49,009
- 39,877
- 42,910
- 45,006
- 46,657
- 47,953
- 48,817
- 49,523
- 50,162
975
48,783
- 41,372
- 44,363
- 46,437
- 48,070
- 49,350
- 50,200
- 50,892
- 51,517
1000
48,564
- 42,825
- 45,776
- 47,829
- 49,446
- 50,712
- 51,547
- 52,226
- 52,838
Таблица Б.14
Холодное море, 600 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,328
107,266
107,266
107,266
107,266
107,266
107,262
107,208
107,073
2
101,690
101,613
101,613
101,613
101,613
101,612
101,593
101,201
100,311
3
98,510
98,507
98,507
98,507
98,507
98,506
98,437
97,276
95,293
4
96,317
96,317
96,317
96,317
96,317
96,317
96,157
93,962
91,161
5
94,653
94,653
94,653
94,653
94,653
94,653
94,236
91,040
87,749
6
93,314
93,314
93,314
93,314
93,314
93,314
92,437
88,465
84,887
7
92,194
92,194
92,194
92,194
92,194
92,194
90,673
86,195
82,437
8
91,229
91,229
91,229
91,229
91,229
91,229
88,941
84,181
80,301
9
90,381
90,381
90,381
90,381
90,381
90,344
87,271
82,378
78,410
10
89,622
89,622
89,622
89,622
89,622
89,502
85,691
80,752
76,715
11
88,934
88,934
88,934
88,934
88,934
88,691
84,215
79,272
75,180
12
88,304
88,304
88,304
88,304
88,304
87,887
82,846
77,915
73,777
13
87,720
87,720
87,720
87,720
87,718
87,076
81,579
76,664
72,486
14
87,176
87,170
87,170
87,170
87,164
86,249
80,407
75,504
71,290
15
86,666
86,654
86,654
86,654
86,644
85,407
79,321
74,422
70,176
16
86,186
86,170
86,170
86,170
86,154
84,555
78,313
73,408
69,134
17
85,731
85,712
85,712
85,712
85,687
83,703
77,374
72,456
68,154
18
85,298
85,279
85,279
85,279
85,241
82,861
76,499
71,557
67,231
19
84,886
84,867
84,867
84,867
84,811
82,036
75,680
70,744
66,419
20
84,491
84,475
84,475
84,475
84,393
81,237
74,911
70,000
65,696
25
82,738
82,738
82,738
82,738
82,401
77,714
71,679
66,997
62,888
30
81,260
81,260
81,260
81,260
80,422
74,955
69,203
64,742
60,824
35
79,982
79,982
79,982
79,982
78,456
72,774
67,271
63,005
59,256
40
78,856
78,856
78,856
78,856
76,606
71,003
65,761
61,697
58,126
45
77,853
77,853
77,853
77,790
74,931
69,535
64,580
60,739
57,364
50
76,949
76,949
76,949
76,745
73,442
68,306
63,652
60,043
56,873
55
76,128
76,128
76,128
75,722
72,124
67,272
62,909
59,525
56,553
60
75,376
75,376
75,376
74,717
70,958
66,397
62,299
59,120
56,330
65
74,682
74,682
74,682
73,733
69,927
65,647
61,783
58,785
56,155
70
74,040
74,040
74,029
72,772
69,012
64,993
61,333
58,491
56,000
75
73,441
73,441
73,361
71,843
68,196
64,411
60,927
58,220
55,850
80
72,881
72,853
72,711
70,953
67,460
63,883
60,551
57,962
55,695
85
72,355
72,284
72,074
70,109
66,789
63,393
60,194
57,707
55,532
90
71,859
71,741
71,441
69,313
66,170
62,930
59,850
57,453
55,359
95
71,389
71,221
70,806
68,567
65,589
62,487
59,512
57,196
55,174
100
70,943
70,720
70,166
67,866
65,039
62,057
59,178
56,934
54,978
110
70,116
69,766
68,868
66,577
63,998
61,218
58,506
56,390
54,549
120
69,360
68,853
67,576
65,398
63,004
60,387
57,822
55,817
54,076
130
68,665
67,947
66,328
64,285
62,030
59,552
57,118
55,214
53,563
140
68,021
66,995
65,132
63,207
61,061
58,705
56,392
54,582
53,014
150
67,422
65,951
63,975
62,144
60,089
57,844
55,646
53,924
52,434
160
66,861
64,817
62,840
61,084
59,111
56,972
54,882
53,243
51,827
170
66,335
63,618
61,712
60,022
58,127
56,088
54,101
52,543
51,196
180
65,838
62,382
60,582
58,955
57,137
55,194
53,306
51,825
50,545
190
65,368
61,123
59,445
57,882
56,142
54,292
52,498
51,091
49,875
200
64,923
59,848
58,298
56,803
55,140
53,383
51,680
50,344
49,189
225
63,900
56,593
55,377
54,073
52,611
51,076
49,589
48,424
47,414
250
62,985
53,241
52,362
51,282
50,036
48,721
47,439
46,436
45,565
275
62,157
49,834
49,247
48,419
47,407
46,316
45,235
44,392
43,657
300
61,401
46,463
46,085
45,506
44,738
43,874
42,991
42,303
41,702
325
60,706
43,249
43,000
42,627
42,082
41,429
40,730
40,185
39,708
350
60,062
40,401
40,223
39,969
39,566
39,055
38,482
38,036
37,646
375
59,463
37,905
37,760
37,556
37,221
36,783
36,281
35,891
35,549
400
58,902
35,545
35,422
35,253
34,972
34,595
34,154
33,812
33,511
425
58,376
33,330
33,222
33,079
32,840
32,512
32,122
31,820
31,554
450
57,879
31,261
31,164
31,039
30,832
30,544
30,197
29,927
29,690
475
57,410
29,333
29,242
29,131
28,948
28,693
28,380
28,138
27,924
500
56,964
27,533
27,448
27,346
27,183
26,953
26,669
26,449
26,255
525
56,540
25,849
25,767
25,672
25,524
25,314
25,054
24,853
24,676
550
56,136
24,263
24,184
24,094
23,958
23,766
23,526
23,340
23,177
575
55,750
22,760
22,684
22,598
22,471
22,293
22,071
21,898
21,747
600
55,381
21,326
21,252
21,169
21,050
20,884
20,676
20,516
20,374
625
55,026
19,946
19,873
19,793
19,681
19,526
19,331
19,180
19,048
650
54,685
18,610
18,538
18,460
18,353
18,208
18,024
17,883
17,758
675
54,357
17,308
17,236
17,160
17,059
16,921
16,748
16,614
16,497
700
54,042
16,033
15,962
15,887
15,790
15,660
15,496
15,369
15,258
725
53,737
14,779
14,709
14,636
14,543
14,419
14,264
14,144
14,038
750
53,442
13,546
13,476
13,404
13,314
13,196
13,049
12,935
12,834
775
53,158
12,332
12,263
12,191
12,104
11,992
11,851
11,742
11,647
800
52,882
11,139
11,070
10,999
10,915
10,807
10,673
10,569
10,477
825
52,614
9,969
9,900
9,830
9,748
9,644
9,516
9,416
9,328
850
52,355
8,827
8,758
8,688
8,608
8,508
8,385
8,289
8,204
875
52,103
7,717
7,648
7,578
7,501
7,404
7,284
7,192
7,111
900
51,859
6,644
6,575
6,506
6,430
6,336
6,221
6,131
6,052
925
51,621
5,615
5,547
5,478
5,403
5,311
5,199
5,112
5,036
950
51,389
4,636
4,567
4,498
4,424
4,335
4,226
4,141
4,067
975
51,163
3,710
3,642
3,573
3,500
3,412
3,306
3,223
3,151
1000
50,944
2,845
2,776
2,708
2,635
2,549
2,444
2,364
2,293
Таблица Б.15
Теплое море, 600 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,076
107,074
107,074
107,074
107,074
107,074
107,073
107,069
107,039
2
101,213
101,161
101,161
101,161
101,161
101,161
101,149
101,062
100,292
3
97,832
97,803
97,803
97,803
97,803
97,802
97,742
97,266
94,553
4
95,459
95,448
95,448
95,448
95,448
95,445
95,258
93,922
89,791
5
93,633
93,632
93,632
93,632
93,632
93,623
93,184
90,721
86,015
6
92,150
92,150
92,150
92,150
92,150
92,128
91,283
87,760
82,917
7
90,901
90,900
90,900
90,900
90,900
90,847
89,444
85,096
80,294
8
89,822
89,816
89,816
89,816
89,814
89,707
87,636
82,718
78,020
9
88,871
88,859
88,859
88,859
88,855
88,658
85,866
80,636
76,012
10
88,020
88,001
88,001
88,001
87,993
87,657
84,152
78,746
74,214
11
87,250
87,224
87,224
87,223
87,209
86,670
82,510
77,018
72,583
12
86,545
86,512
86,512
86,512
86,488
85,672
80,947
75,427
71,089
13
85,896
85,857
85,857
85,856
85,815
84,646
79,464
73,949
69,709
14
85,294
85,248
85,248
85,247
85,183
83,584
78,058
72,567
68,423
15
84,731
84,680
84,680
84,678
84,580
82,487
76,724
71,265
67,215
16
84,203
84,148
84,148
84,144
83,998
81,363
75,456
70,032
66,073
17
83,706
83,646
83,646
83,641
83,429
80,225
74,249
68,857
64,986
18
83,236
83,172
83,172
83,165
82,865
79,084
73,097
67,731
63,944
19
82,790
82,723
82,723
82,712
82,299
77,953
71,994
66,647
62,940
20
82,365
82,295
82,295
82,280
81,724
76,841
70,936
65,599
61,967
25
80,503
80,423
80,422
80,348
78,551
71,755
66,191
60,761
57,403
30
78,963
78,876
78,870
78,612
74,882
67,563
62,164
56,971
53,168
35
77,649
77,554
77,533
76,829
71,189
64,141
58,754
53,728
49,392
40
76,503
76,396
76,337
74,804
67,864
61,317
55,943
51,192
46,739
45
75,488
75,364
75,219
72,488
65,007
58,957
53,676
49,017
44,651
50
74,578
74,430
74,113
70,004
62,576
56,964
51,835
47,316
43,082
55
73,753
73,572
72,948
67,530
60,493
55,256
50,293
45,924
41,831
60
72,998
72,772
71,658
65,190
58,690
53,760
48,951
44,719
40,755
65
72,304
72,012
70,203
63,043
57,106
52,422
47,746
43,633
39,780
70
71,661
71,274
68,584
61,105
55,695
51,202
46,642
42,631
38,874
75
71,062
70,537
66,841
59,377
54,419
50,078
45,618
41,697
38,024
80
70,502
69,778
65,035
57,844
53,253
49,033
44,663
40,823
37,225
85
69,975
68,972
63,222
56,486
52,177
48,058
43,770
40,002
36,472
90
69,479
68,096
61,454
55,275
51,176
47,144
42,932
39,231
35,764
95
69,009
67,130
59,773
54,183
50,242
46,286
42,145
38,507
35,098
100
68,564
66,067
58,219
53,186
49,365
45,479
41,405
37,826
34,472
110
67,736
63,657
55,583
51,411
47,762
44,001
40,050
36,579
33,328
120
66,980
60,955
53,532
49,849
46,325
42,676
38,837
35,465
32,307
130
66,285
58,123
51,871
48,444
45,023
41,475
37,740
34,460
31,387
140
65,641
55,485
50,440
47,158
43,828
40,374
36,735
33,540
30,546
150
65,042
53,356
49,149
45,965
42,718
39,352
35,803
32,686
29,766
160
64,481
51,707
47,951
44,844
41,675
38,392
34,926
31,883
29,032
170
63,955
50,352
46,819
43,779
40,684
37,478
34,091
31,118
28,332
180
63,458
49,153
45,738
42,759
39,732
36,600
33,288
30,380
27,656
190
62,988
48,038
44,695
41,773
38,812
35,750
32,508
29,662
26,996
200
62,543
46,974
43,682
40,815
37,916
34,919
31,744
28,957
26,346
225
61,520
44,439
41,244
38,503
35,749
32,902
29,880
27,228
24,742
250
60,605
42,007
38,898
36,272
33,646
30,934
28,048
25,515
23,142
275
59,777
39,641
36,614
34,094
31,584
28,993
26,229
23,803
21,531
300
59,021
37,327
34,379
31,957
29,553
27,071
24,418
22,089
19,908
325
58,326
35,058
32,188
29,857
27,550
25,169
22,616
20,376
18,278
350
57,682
32,834
30,041
27,795
25,578
23,288
20,828
18,669
16,647
375
57,083
30,657
27,938
25,772
23,638
21,433
19,058
16,974
15,022
400
56,522
28,527
25,881
23,789
21,732
19,605
17,309
15,295
13,407
425
55,996
26,446
23,869
21,848
19,863
17,809
15,587
13,636
11,809
450
55,499
24,414
21,905
19,950
18,033
16,047
13,893
12,002
10,231
475
55,030
22,433
19,988
18,096
16,242
14,320
12,230
10,395
8,677
500
54,584
20,502
18,119
16,287
14,492
12,630
10,600
8,818
7,149
525
54,160
18,622
16,299
14,522
12,784
10,978
9,004
7,272
5,649
550
53,756
16,792
14,526
12,803
11,118
9,365
7,444
5,759
4,180
575
53,370
15,012
12,801
11,129
9,494
7,791
5,921
4,279
2,741
600
53,001
13,282
11,124
9,499
7,912
6,257
4,434
2,834
1,335
625
52,646
11,601
9,493
7,914
6,372
4,762
2,984
1,424
- 0,037
650
52,305
9,968
7,908
6,373
4,874
3,307
1,572
0,050
- 1,377
675
51,977
8,382
6,369
4,876
3,417
1,891
0,197
- 1,289
- 2,682
700
51,662
6,843
4,875
3,421
2,002
0,515
- 1,140
- 2,593
- 3,953
725
51,357
5,350
3,424
2,009
0,627
- 0,822
- 2,440
- 3,860
- 5,190
750
51,062
3,901
2,017
0,639
- 0,708
- 2,121
- 3,704
- 5,092
- 6,393
775
50,778
2,497
0,653
- 0,691
- 2,003
- 3,382
- 4,931
- 6,289
- 7,562
800
50,502
1,136
- 0,669
- 1,979
- 3,259
- 4,606
- 6,121
- 7,451
- 8,697
825
50,234
- 0,182
- 1,951
- 3,229
- 4,477
- 5,792
- 7,277
- 8,579
- 9,799
850
49,975
- 1,460
- 3,192
- 4,439
- 5,657
- 6,942
- 8,396
- 9,672
- 10,868
875
49,723
- 2,696
- 4,395
- 5,612
- 6,800
- 8,057
- 9,482
- 10,732
- 11,904
900
49,479
- 3,894
- 5,559
- 6,747
- 7,907
- 9,136
- 10,533
- 11,759
- 12,908
925
49,241
- 5,052
- 6,685
- 7,845
- 8,979
- 10,181
- 11,551
- 12,753
- 13,880
950
49,009
- 6,173
- 7,775
- 8,908
- 10,016
- 11,192
- 12,536
- 13,716
- 14,821
975
48,783
- 7,258
- 8,829
- 9,937
- 11,019
- 12,170
- 13,489
- 14,647
- 15,731
1000
48,564
- 8,306
- 9,848
- 10,931
- 11,989
- 13,115
- 14,410
- 15,547
- 16,612
Таблица Б.16
Теплое море, 600 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,328
107,266
107,266
107,266
107,266
107,266
107,262
107,208
107,073
2
101,690
101,613
101,613
101,613
101,613
101,612
101,593
101,201
100,311
3
98,510
98,507
98,507
98,507
98,507
98,506
98,437
97,276
95,293
4
96,317
96,317
96,317
96,317
96,317
96,317
96,157
93,962
91,161
5
94,653
94,653
94,653
94,653
94,653
94,653
94,236
91,040
87,749
6
93,314
93,314
93,314
93,314
93,314
93,314
92,437
88,465
84,887
7
92,194
92,194
92,194
92,194
92,194
92,194
90,673
86,195
82,437
8
91,229
91,229
91,229
91,229
91,229
91,229
88,941
84,181
80,301
9
90,381
90,381
90,381
90,381
90,381
90,344
87,271
82,378
78,410
10
89,622
89,622
89,622
89,622
89,622
89,502
85,691
80,752
76,715
11
88,934
88,934
88,934
88,934
88,934
88,691
84,215
79,272
75,180
12
88,304
88,304
88,304
88,304
88,304
87,887
82,846
77,915
73,777
13
87,720
87,720
87,720
87,720
87,718
87,076
81,579
76,664
72,486
14
87,176
87,170
87,170
87,170
87,164
86,249
80,407
75,504
71,290
15
86,666
86,654
86,654
86,654
86,644
85,407
79,321
74,422
70,176
16
86,186
86,170
86,170
86,170
86,154
84,555
78,313
73,408
69,134
17
85,731
85,712
85,712
85,712
85,687
83,703
77,374
72,456
68,154
18
85,298
85,279
85,279
85,279
85,241
82,861
76,499
71,557
67,231
19
84,886
84,867
84,867
84,867
84,811
82,036
75,680
70,744
66,419
20
84,491
84,475
84,475
84,475
84,393
81,237
74,911
70,000
65,696
25
82,738
82,738
82,738
82,738
82,401
77,714
71,679
66,997
62,888
30
81,260
81,260
81,260
81,260
80,422
74,955
69,203
64,742
60,824
35
79,982
79,982
79,982
79,982
78,456
72,774
67,271
63,005
59,256
40
78,856
78,856
78,856
78,856
76,606
71,003
65,761
61,697
58,126
45
77,853
77,853
77,853
77,790
74,931
69,535
64,580
60,739
57,364
50
76,949
76,949
76,949
76,745
73,442
68,306
63,652
60,043
56,873
55
76,128
76,128
76,128
75,722
72,124
67,272
62,909
59,525
56,553
60
75,376
75,376
75,376
74,717
70,958
66,397
62,299
59,120
56,330
65
74,682
74,682
74,682
73,733
69,927
65,647
61,783
58,785
56,155
70
74,040
74,040
74,029
72,772
69,012
64,993
61,333
58,491
56,000
75
73,441
73,441
73,361
71,843
68,196
64,411
60,927
58,220
55,850
80
72,881
72,853
72,711
70,953
67,460
63,883
60,551
57,962
55,695
85
72,355
72,284
72,074
70,109
66,789
63,393
60,194
57,707
55,532
90
71,859
71,741
71,441
69,313
66,170
62,930
59,850
57,453
55,441
95
71,389
71,221
70,806
68,567
65,589
62,487
59,512
57,216
55,341
100
70,943
70,720
70,166
67,866
65,039
62,057
59,178
57,021
55,227
110
70,116
69,766
68,868
66,577
63,998
61,218
58,547
56,606
54,957
120
69,360
68,853
67,576
65,398
63,004
60,387
57,954
56,158
54,637
130
68,665
67,947
66,328
64,285
62,030
59,564
57,348
55,682
54,276
140
68,021
66,995
65,132
63,207
61,061
58,784
56,731
55,183
53,881
150
67,422
65,951
63,975
62,144
60,089
58,012
56,107
54,668
53,461
160
66,861
64,817
62,840
61,084
59,111
57,248
55,481
54,142
53,023
170
66,335
63,618
61,712
60,022
58,127
56,495
54,855
53,610
52,572
180
65,838
62,382
60,582
58,955
57,137
55,752
54,232
53,075
52,113
190
65,368
61,123
59,445
57,882
56,276
55,021
53,614
52,539
51,649
200
64,923
59,848
58,298
56,803
55,469
54,302
53,001
52,005
51,183
225
63,900
56,593
55,377
54,377
53,516
52,554
51,498
50,684
50,016
250
62,985
53,530
52,973
52,352
51,651
50,876
50,038
49,387
48,858
275
62,157
51,342
50,959
50,466
49,897
49,276
48,619
48,103
47,687
300
61,401
49,670
49,342
48,888
48,368
47,811
47,234
46,781
46,416
325
60,706
48,114
47,820
47,393
46,907
46,397
45,878
45,471
45,142
350
60,062
46,597
46,336
45,937
45,483
45,014
44,545
44,178
43,881
375
59,463
45,113
44,884
44,514
44,090
43,656
43,230
42,897
42,627
400
58,902
43,658
43,460
43,118
42,722
42,319
41,929
41,626
41,378
425
58,376
42,228
42,058
41,743
41,372
40,998
40,639
40,361
40,133
450
57,879
40,819
40,674
40,385
40,039
39,690
39,358
39,102
38,891
475
57,410
39,429
39,305
39,041
38,719
38,393
38,085
37,848
37,652
500
56,964
38,055
37,950
37,711
37,411
37,106
36,818
36,599
36,416
525
56,540
36,698
36,607
36,392
36,114
35,828
35,560
35,356
35,184
550
56,136
35,357
35,279
35,085
34,828
34,561
34,309
34,119
33,958
575
55,750
34,035
33,966
33,792
33,555
33,304
33,068
32,890
32,739
600
55,381
32,730
32,668
32,512
32,294
32,060
31,838
31,670
31,529
625
55,026
31,447
31,389
31,249
31,047
30,828
30,619
30,462
30,329
650
54,685
30,184
30,130
30,003
29,817
29,612
29,415
29,267
29,141
675
54,357
28,944
28,891
28,775
28,604
28,412
28,226
28,086
27,967
700
54,042
27,727
27,675
27,568
27,410
27,230
27,054
26,922
26,809
725
53,737
26,534
26,482
26,384
26,236
26,067
25,900
25,776
25,669
750
53,442
25,367
25,314
25,222
25,085
24,926
24,767
24,649
24,548
775
53,158
24,225
24,172
24,085
23,956
23,806
23,655
23,543
23,447
800
52,882
23,110
23,056
22,973
22,852
22,710
22,566
22,459
22,367
825
52,614
22,022
21,967
21,887
21,773
21,638
21,501
21,399
21,311
850
52,355
20,962
20,906
20,828
20,720
20,592
20,460
20,362
20,278
875
52,103
19,930
19,873
19,797
19,694
19,572
19,445
19,351
19,270
900
51,859
18,926
18,868
18,794
18,695
18,578
18,456
18,365
18,288
925
51,621
17,951
17,892
17,819
17,724
17,611
17,494
17,406
17,331
950
51,389
17,004
16,944
16,873
16,781
16,672
16,558
16,474
16,401
975
51,163
16,086
16,026
15,955
15,866
15,761
15,650
15,568
15,498
1000
50,944
15,197
15,136
15,066
14,979
14,877
14,770
14,690
14,622
Таблица Б.17
Сухопутная трасса, 2000 МГц, 50% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,732
106,328
105,319
103,509
101,148
98,662
96,509
94,233
2
100,879
100,632
99,916
98,116
95,244
91,971
88,758
85,910
82,427
3
97,358
97,049
96,070
93,677
90,171
86,395
82,671
79,135
74,501
4
94,859
94,498
93,289
90,429
86,474
82,308
78,077
73,847
68,368
5
92,921
92,513
91,099
87,851
83,536
79,006
74,253
69,412
63,385
6
91,337
90,887
89,284
85,701
81,068
76,172
70,908
65,580
59,209
7
89,998
89,509
87,729
83,845
78,912
73,643
67,909
62,216
55,628
8
88,838
88,312
86,365
82,198
76,970
71,329
65,186
59,227
52,499
9
87,815
87,253
85,144
80,707
75,181
69,181
62,696
56,544
49,725
10
86,900
86,304
84,035
79,331
73,507
67,169
60,406
54,116
47,236
11
86,072
85,442
83,013
78,043
71,922
65,277
58,291
51,901
44,981
12
85,316
84,652
82,061
76,822
70,408
63,490
56,329
49,867
42,922
13
84,621
83,922
81,165
75,653
68,956
61,800
54,502
47,989
41,029
14
83,977
83,243
80,313
74,524
67,558
60,198
52,794
46,245
39,279
15
83,378
82,608
79,497
73,429
66,210
58,677
51,191
44,619
37,653
16
82,818
82,009
78,708
72,361
64,909
57,231
49,682
43,096
36,137
17
82,291
81,442
77,942
71,316
63,652
55,853
48,257
41,665
34,717
18
81,795
80,903
77,192
70,293
62,437
54,537
46,908
40,316
33,384
19
81,325
80,387
76,455
69,289
61,260
53,278
45,627
39,041
32,129
20
80,879
79,893
75,728
68,303
60,121
52,072
44,407
37,832
30,945
25
78,941
77,642
72,179
63,628
54,906
46,684
39,051
32,596
25,889
30
77,358
75,604
68,706
59,317
50,306
42,081
34,599
28,355
21,921
35
76,019
73,633
65,291
55,280
46,119
37,994
30,756
24,802
18,729
40
74,859
71,641
61,921
51,427
42,210
34,269
27,352
21,754
16,114
45
73,836
69,571
58,580
47,703
38,510
30,826
24,292
19,099
13,939
50
72,921
67,388
55,252
44,085
34,999
27,634
21,526
16,766
12,108
55
72,093
65,076
51,937
40,581
31,681
24,685
19,028
14,707
10,548
60
71,337
62,636
48,650
37,214
28,576
21,982
16,779
12,884
9,201
65
70,642
60,085
45,413
34,012
25,699
19,525
14,761
11,268
8,025
70
69,998
57,448
42,256
31,001
23,060
17,305
12,957
9,831
6,984
75
69,399
54,753
39,207
28,196
20,658
15,308
11,343
8,546
6,050
80
68,838
52,029
36,292
25,607
18,482
13,516
9,896
7,390
5,200
85
68,312
49,305
33,529
23,230
16,516
11,905
8,594
6,342
4,416
90
67,815
46,606
30,929
21,057
14,740
10,452
7,413
5,381
3,683
95
67,346
43,955
28,496
19,074
13,131
9,135
6,334
4,493
2,990
100
66,900
41,369
26,230
17,262
11,669
7,933
5,339
3,662
2,327
110
66,072
36,454
22,170
14,082
9,102
5,800
3,544
2,131
1,061
120
65,316
31,936
18,668
11,377
6,899
3,934
1,934
0,716
- 0,158
130
64,621
27,838
15,628
9,027
4,953
2,249
0,443
- 0,628
- 1,356
140
63,977
24,145
12,958
6,939
3,187
0,686
- 0,972
- 1,932
- 2,550
150
63,378
20,821
10,577
5,042
1,548
- 0,794
- 2,338
- 3,213
- 3,746
160
62,818
17,823
8,421
3,287
- 0,002
- 2,219
- 3,674
- 4,482
- 4,950
170
62,291
15,102
6,440
1,637
- 1,486
- 3,604
- 4,989
- 5,745
- 6,161
180
61,795
12,617
4,597
0,066
- 2,923
- 4,962
- 6,290
- 7,004
- 7,380
190
61,325
10,329
2,863
- 1,442
- 4,322
- 6,297
- 7,581
- 8,261
- 8,604
200
60,879
8,208
1,216
- 2,901
- 5,692
- 7,614
- 8,861
- 9,515
- 9,831
225
59,856
3,469
- 2,610
- 6,382
- 9,011
- 10,839
- 12,020
- 12,626
- 12,895
250
58,941
- 0,679
- 6,132
- 9,678
- 12,202
- 13,970
- 15,110
- 15,685
- 15,923
275
58,113
- 4,412
- 9,429
- 12,821
- 15,275
- 17,003
- 18,115
- 18,670
- 18,888
300
57,358
- 7,834
- 12,542
- 15,826
- 18,232
- 19,933
- 21,026
- 21,567
- 21,771
325
56,662
- 11,013
- 15,497
- 18,705
- 21,077
- 22,758
- 23,837
- 24,368
- 24,562
350
56,019
- 13,996
- 18,314
- 21,466
- 23,813
- 25,479
- 26,549
- 27,073
- 27,260
375
55,419
- 16,816
- 21,009
- 24,120
- 26,447
- 28,103
- 29,166
- 29,684
- 29,866
400
54,859
- 19,500
- 23,597
- 26,676
- 28,989
- 30,638
- 31,695
- 32,209
- 32,387
425
54,332
- 22,070
- 26,093
- 29,147
- 31,450
- 33,092
- 34,144
- 34,656
- 34,830
450
53,836
- 24,545
- 28,510
- 31,545
- 33,839
- 35,476
- 36,525
- 37,034
- 37,206
475
53,366
- 26,943
- 30,861
- 33,881
- 36,168
- 37,801
- 38,848
- 39,355
- 39,525
500
52,921
- 29,279
- 33,160
- 36,167
- 38,449
- 40,079
- 41,123
- 41,629
- 41,798
525
52,497
- 31,566
- 35,417
- 38,414
- 40,691
- 42,319
- 43,362
- 43,866
- 44,034
550
52,093
- 33,818
- 37,644
- 40,633
- 42,906
- 44,532
- 45,574
- 46,077
- 46,243
575
51,707
- 36,045
- 39,850
- 42,832
- 45,103
- 46,727
- 47,767
- 48,269
- 48,435
600
51,337
- 38,257
- 42,044
- 45,021
- 47,289
- 48,911
- 49,951
- 50,452
- 50,617
625
50,982
- 40,460
- 44,233
- 47,205
- 49,471
- 51,092
- 52,131
- 52,631
- 52,796
650
50,642
- 42,661
- 46,422
- 49,389
- 51,654
- 53,274
- 54,312
- 54,812
- 54,976
675
50,314
- 44,864
- 48,614
- 51,579
- 53,841
- 55,461
- 56,498
- 56,998
- 57,162
700
49,998
- 47,072
- 50,812
- 53,774
- 56,035
- 57,654
- 58,691
- 59,190
- 59,354
725
49,693
- 49,284
- 53,016
- 55,975
- 58,236
- 59,854
- 60,890
- 61,389
- 61,552
750
49,399
- 51,498
- 55,224
- 58,181
- 60,440
- 62,058
- 63,094
- 63,593
- 63,756
775
49,114
- 53,712
- 57,433
- 60,387
- 62,646
- 64,263
- 65,298
- 65,797
- 65,960
800
48,838
- 55,920
- 59,636
- 62,589
- 64,846
- 66,463
- 67,498
- 67,997
- 68,159
825
48,571
- 58,115
- 61,826
- 64,778
- 67,035
- 68,651
- 69,686
- 70,184
- 70,347
850
48,312
- 60,289
- 63,995
- 66,946
- 69,202
- 70,818
- 71,853
- 72,351
- 72,513
875
48,060
- 62,431
- 66,134
- 69,083
- 71,339
- 72,954
- 73,989
- 74,487
- 74,649
900
47,815
- 64,530
- 68,230
- 71,179
- 73,434
- 75,049
- 76,084
- 76,582
- 76,744
925
47,577
- 66,577
- 70,274
- 73,221
- 75,476
- 77,092
- 78,126
- 78,624
- 78,785
950
47,346
- 68,559
- 72,254
- 75,200
- 77,455
- 79,070
- 80,104
- 80,602
- 80,763
975
47,120
- 70,466
- 74,159
- 77,104
- 79,359
- 80,973
- 82,008
- 82,505
- 82,667
1000
46,900
- 72,288
- 75,979
- 78,924
- 81,178
- 82,792
- 83,826
- 84,324
- 84,485
Таблица Б.18
Сухопутная трасса, 2000 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,732
106,328
105,319
103,509
101,148
98,662
96,509
94,233
2
100,879
100,635
99,926
98,138
95,276
92,000
88,762
85,910
82,427
3
97,358
97,054
96,089
93,718
90,219
86,423
82,671
79,135
74,501
4
94,859
94,505
93,317
90,481
86,522
82,310
78,077
73,847
68,368
5
92,921
92,522
91,132
87,906
83,569
79,006
74,253
69,412
63,440
6
91,337
90,898
89,321
85,751
81,072
76,172
70,908
65,580
59,326
7
89,998
89,521
87,767
83,880
78,912
73,643
67,909
62,216
55,804
8
88,838
88,324
86,400
82,211
76,970
71,329
65,186
59,227
52,734
9
87,815
87,266
85,173
80,707
75,181
69,181
62,696
56,544
50,019
10
86,900
86,316
84,052
79,331
73,507
67,169
60,406
54,149
47,590
11
86,072
85,452
83,015
78,043
71,922
65,277
58,291
51,989
45,398
12
85,316
84,660
82,061
76,822
70,408
63,490
56,329
50,015
43,403
13
84,621
83,927
81,165
75,653
68,956
61,800
54,502
48,200
41,577
14
83,977
83,244
80,313
74,524
67,558
60,198
52,816
46,523
39,897
15
83,378
82,608
79,497
73,429
66,210
58,677
51,276
44,967
38,345
16
82,818
82,009
78,708
72,361
64,909
57,231
49,836
43,519
36,904
17
82,291
81,442
77,942
71,316
63,652
55,853
48,484
42,166
35,564
18
81,795
80,903
77,192
70,293
62,437
54,557
47,212
40,898
34,312
19
81,325
80,387
76,455
69,289
61,260
53,367
46,011
39,706
33,142
20
80,879
79,893
75,728
68,303
60,121
52,235
44,874
38,584
32,044
25
78,941
77,642
72,179
63,628
55,121
47,266
39,972
33,810
27,448
30
77,358
75,604
68,706
59,475
50,933
43,134
36,014
30,064
23,966
35
76,019
73,633
65,291
55,784
47,191
39,544
32,683
27,018
21,259
40
74,859
71,641
62,125
52,298
43,743
36,325
29,794
24,470
19,114
45
73,836
69,571
59,021
48,952
40,514
33,389
27,238
22,298
17,385
50
72,921
67,447
55,936
45,725
37,476
30,694
24,957
20,421
15,967
55
72,093
65,223
52,874
42,624
34,630
28,226
22,916
18,784
14,787
60
71,337
62,869
49,858
39,673
31,988
25,978
21,090
17,350
13,788
65
70,642
60,403
46,919
36,896
29,558
23,944
19,461
16,087
12,927
70
69,998
57,862
44,088
34,310
27,343
22,113
18,007
14,968
12,171
75
69,399
55,285
41,391
31,926
25,337
20,471
16,708
13,969
11,495
80
68,838
52,709
38,847
29,743
23,527
18,997
15,543
13,069
10,878
85
68,312
50,169
36,467
27,753
21,895
17,673
14,493
12,251
10,305
90
67,815
47,690
34,254
25,942
20,422
16,476
13,537
11,497
9,764
95
67,346
45,293
32,204
24,294
19,087
15,389
12,661
10,796
9,245
100
66,900
42,991
30,310
22,792
17,871
14,392
11,848
10,134
8,741
110
66,072
38,707
26,943
20,153
15,726
12,611
10,367
8,897
7,755
120
65,316
34,861
24,054
17,896
13,867
11,035
9,018
7,731
6,775
130
64,621
31,431
21,542
15,917
12,205
9,591
7,748
6,599
5,784
140
63,977
28,371
19,320
14,137
10,677
8,234
6,524
5,480
4,772
150
63,378
25,629
17,319
12,499
9,240
6,930
5,323
4,362
3,738
160
62,818
23,151
15,485
10,963
7,865
5,660
4,135
3,238
2,679
170
62,291
20,890
13,778
9,500
6,532
4,410
2,950
2,104
1,599
180
61,795
18,808
12,168
8,092
5,228
3,174
1,765
0,961
0,499
190
61,325
16,872
10,634
6,724
3,946
1,946
0,580
- 0,191
- 0,618
200
60,879
15,056
9,160
5,388
2,680
0,726
- 0,607
- 1,350
- 1,747
225
59,856
10,915
5,669
2,152
- 0,427
- 2,301
- 3,571
- 4,264
- 4,605
250
58,941
7,187
2,383
- 0,966
- 3,462
- 5,283
- 6,513
- 7,174
- 7,477
275
58,113
3,749
- 0,747
- 3,982
- 6,421
- 8,207
- 9,410
- 10,049
- 10,327
300
57,358
0,533
- 3,744
- 6,899
- 9,299
- 11,060
- 12,245
- 12,868
- 13,128
325
56,662
- 2,503
- 6,621
- 9,718
- 12,090
- 13,834
- 15,005
- 15,617
- 15,865
350
56,019
- 5,387
- 9,387
- 12,442
- 14,793
- 16,524
- 17,686
- 18,290
- 18,529
375
55,419
- 8,140
- 12,051
- 15,074
- 17,410
- 19,131
- 20,286
- 20,884
- 21,116
400
54,859
- 10,779
- 14,622
- 17,621
- 19,945
- 21,659
- 22,808
- 23,402
- 23,629
425
54,332
- 13,321
- 17,110
- 20,090
- 22,405
- 24,113
- 25,257
- 25,848
- 26,072
450
53,836
- 15,778
- 19,525
- 22,490
- 24,797
- 26,501
- 27,642
- 28,230
- 28,451
475
53,366
- 18,164
- 21,878
- 24,830
- 27,132
- 28,832
- 29,971
- 30,557
- 30,775
500
52,921
- 20,493
- 24,179
- 27,122
- 29,419
- 31,116
- 32,253
- 32,837
- 33,054
525
52,497
- 22,776
- 26,440
- 29,375
- 31,669
- 33,364
- 34,498
- 35,081
- 35,296
550
52,093
- 25,027
- 28,673
- 31,601
- 33,891
- 35,584
- 36,718
- 37,299
- 37,513
575
51,707
- 27,256
- 30,886
- 33,809
- 36,097
- 37,788
- 38,920
- 39,501
- 39,714
600
51,337
- 29,473
- 33,090
- 36,009
- 38,294
- 39,984
- 41,115
- 41,695
- 41,907
625
50,982
- 31,688
- 35,294
- 38,209
- 40,492
- 42,181
- 43,312
- 43,891
- 44,102
650
50,642
- 33,907
- 37,505
- 40,416
- 42,698
- 44,386
- 45,516
- 46,095
- 46,305
675
50,314
- 36,138
- 39,728
- 42,636
- 44,917
- 46,604
- 47,733
- 48,312
- 48,522
700
49,998
- 38,384
- 41,967
- 44,873
- 47,153
- 48,839
- 49,968
- 50,546
- 50,755
725
49,693
- 40,647
- 44,223
- 47,128
- 49,406
- 51,092
- 52,220
- 52,798
- 53,007
750
49,399
- 42,924
- 46,496
- 49,399
- 51,676
- 53,361
- 54,489
- 55,066
- 55,275
775
49,114
- 45,214
- 48,781
- 51,682
- 53,959
- 55,644
- 56,771
- 57,348
- 57,557
800
48,838
- 47,508
- 51,072
- 53,971
- 56,248
- 57,932
- 59,059
- 59,636
- 59,844
825
48,571
- 49,799
- 53,358
- 56,257
- 58,532
- 60,217
- 61,343
- 61,920
- 62,128
850
48,312
- 52,073
- 55,629
- 58,527
- 60,802
- 62,485
- 63,612
- 64,188
- 64,396
875
48,060
- 54,316
- 57,870
- 60,766
- 63,041
- 64,725
- 65,851
- 66,427
- 66,635
900
47,815
- 56,513
- 60,065
- 62,960
- 65,235
- 66,918
- 68,044
- 68,620
- 68,828
925
47,577
- 58,647
- 62,197
- 65,091
- 67,365
- 69,048
- 70,174
- 70,750
- 70,958
950
47,346
- 60,701
- 64,249
- 67,143
- 69,417
- 71,099
- 72,225
- 72,801
- 73,008
975
47,120
- 62,660
- 66,205
- 69,099
- 71,372
- 73,055
- 74,180
- 74,756
- 74,964
1000
46,900
- 64,508
- 68,052
- 70,945
- 73,218
- 74,901
- 76,026
- 76,602
- 76,809
Таблица Б.19
Сухопутная трасса, 2000 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,732
106,328
105,319
103,509
101,148
98,662
96,509
94,233
2
100,879
100,647
99,972
98,251
95,445
92,187
88,943
86,063
82,711
3
97,358
97,077
96,182
93,925
90,502
86,732
82,996
79,573
75,466
4
94,859
94,539
93,451
90,763
86,888
82,726
78,565
74,676
70,027
5
92,921
92,565
91,304
88,248
84,003
79,501
74,957
70,683
65,657
6
91,337
90,949
89,526
86,141
81,573
76,760
71,875
67,294
62,006
7
89,998
89,580
88,001
84,314
79,451
74,349
69,167
64,345
58,874
8
88,838
88,391
86,660
82,686
77,547
72,180
66,743
61,735
56,136
9
87,815
87,339
85,457
81,206
75,807
70,199
64,548
59,397
53,705
10
86,900
86,395
84,359
79,839
74,194
68,369
62,541
57,280
51,522
11
86,072
85,538
83,344
78,558
72,684
66,667
60,693
55,348
49,543
12
85,316
84,751
82,394
77,348
71,260
65,075
58,982
53,573
47,736
13
84,621
84,023
81,495
76,194
69,909
63,580
57,390
51,933
46,073
14
83,977
83,345
80,638
75,088
68,623
62,170
55,903
50,409
44,536
15
83,378
82,708
79,815
74,022
67,396
60,836
54,508
48,989
43,109
16
82,818
82,107
79,018
72,993
66,220
59,572
53,196
47,658
41,777
17
82,291
81,536
78,243
71,996
65,094
58,371
51,957
46,409
40,531
18
81,795
80,991
77,487
71,028
64,011
57,227
50,786
45,232
39,362
19
81,325
80,469
76,745
70,088
62,971
56,136
49,675
44,120
38,261
20
80,879
79,966
76,017
69,173
61,969
55,093
48,619
43,068
37,223
25
78,941
77,659
72,530
64,947
57,457
50,483
44,017
38,529
32,791
30
77,358
75,604
69,260
61,212
53,606
46,649
40,271
34,900
29,313
35
76,019
73,633
66,197
57,871
50,246
43,372
37,130
31,910
26,509
40
74,859
71,641
63,329
54,843
47,258
40,508
34,437
29,394
24,203
45
73,836
69,571
60,636
52,066
44,561
37,965
32,087
27,239
22,275
50
72,921
67,447
58,096
49,494
42,098
35,677
30,009
25,367
20,641
55
72,093
65,425
55,688
47,095
39,830
33,599
28,150
23,722
19,239
60
71,337
63,427
53,398
44,844
37,727
31,696
26,473
22,260
18,021
65
70,642
61,454
51,214
42,726
35,771
29,945
24,948
20,949
16,951
70
69,998
59,511
49,126
40,727
33,944
28,327
23,554
19,764
16,000
75
69,399
57,605
47,129
38,839
32,235
26,825
22,271
18,684
15,145
80
68,838
55,738
45,218
37,054
30,632
25,427
21,086
17,692
14,368
85
68,312
53,914
43,389
35,364
29,128
24,122
19,985
16,776
13,655
90
67,815
52,135
41,639
33,764
27,713
22,901
18,957
15,924
12,994
95
67,346
50,402
39,964
32,249
26,380
21,754
17,995
15,126
12,375
100
66,900
48,717
38,362
30,812
25,123
20,675
17,089
14,375
11,791
110
66,072
45,491
35,364
28,153
22,808
18,690
15,421
12,985
10,700
120
65,316
42,457
32,617
25,747
20,722
16,898
13,906
11,711
9,683
130
64,621
39,612
30,096
23,557
18,825
15,262
12,510
10,523
8,715
140
63,977
36,945
27,774
21,550
17,082
13,748
11,205
9,397
7,777
150
63,378
34,447
25,627
19,698
15,466
12,333
9,971
8,317
6,859
160
62,818
32,104
23,632
17,974
13,955
10,997
8,792
7,270
5,951
170
62,291
29,903
21,768
16,360
12,529
9,725
7,656
6,249
5,051
180
61,795
27,831
20,017
14,837
11,173
8,505
6,554
5,247
4,153
190
61,325
25,876
18,366
13,392
9,877
7,328
5,480
4,260
3,257
200
60,879
24,025
16,800
12,013
8,631
6,186
4,428
3,284
2,362
225
59,856
19,788
13,191
8,798
5,686
3,452
1,876
0,885
0,125
250
58,941
16,003
9,922
5,835
2,928
0,851
- 0,591
- 1,470
- 2,108
275
58,113
12,567
6,905
3,058
0,309
- 1,650
- 2,991
- 3,785
- 4,330
300
57,358
9,403
4,084
0,425
- 2,202
- 4,069
- 5,332
- 6,061
- 6,534
325
56,662
6,456
1,415
- 2,092
- 4,622
- 6,417
- 7,621
- 8,299
- 8,715
350
56,019
3,683
- 1,129
- 4,514
- 6,967
- 8,705
- 9,861
- 10,499
- 10,870
375
55,419
1,050
- 3,572
- 6,858
- 9,248
- 10,941
- 12,058
- 12,663
- 12,999
400
54,859
- 1,470
- 5,933
- 9,137
- 11,476
- 13,131
- 14,217
- 14,797
- 15,104
425
54,332
- 3,897
- 8,229
- 11,364
- 13,661
- 15,285
- 16,345
- 16,903
- 17,187
450
53,836
- 6,252
- 10,471
- 13,549
- 15,811
- 17,410
- 18,449
- 18,989
- 19,253
475
53,366
- 8,551
- 12,675
- 15,704
- 17,936
- 19,513
- 20,534
- 21,060
- 21,307
500
52,921
- 10,807
- 14,850
- 17,838
- 20,045
- 21,603
- 22,609
- 23,122
- 23,356
525
52,497
- 13,034
- 17,006
- 19,959
- 22,144
- 23,687
- 24,680
- 25,183
- 25,405
550
52,093
- 15,243
- 19,154
- 22,077
- 24,243
- 25,772
- 26,754
- 27,248
- 27,461
575
51,707
- 17,443
- 21,301
- 24,197
- 26,347
- 27,865
- 28,837
- 29,323
- 29,527
600
51,337
- 19,642
- 23,454
- 26,327
- 28,463
- 29,970
- 30,934
- 31,413
- 31,610
625
50,982
- 21,848
- 25,618
- 28,471
- 30,595
- 32,093
- 33,050
- 33,523
- 33,714
650
50,642
- 24,064
- 27,798
- 30,633
- 32,746
- 34,237
- 35,187
- 35,654
- 35,840
675
50,314
- 26,294
- 29,996
- 32,815
- 34,919
- 36,402
- 37,347
- 37,810
- 37,990
700
49,998
- 28,540
- 32,213
- 35,018
- 37,113
- 38,591
- 39,530
- 39,989
- 40,165
725
49,693
- 30,801
- 34,449
- 37,241
- 39,328
- 40,800
- 41,735
- 42,190
- 42,363
750
49,399
- 33,074
- 36,699
- 39,480
- 41,560
- 43,027
- 43,959
- 44,410
- 44,579
775
49,114
- 35,356
- 38,960
- 41,731
- 43,805
- 45,268
- 46,195
- 46,644
- 46,810
800
48,838
- 37,639
- 41,225
- 43,986
- 46,055
- 47,514
- 48,438
- 48,884
- 49,047
825
48,571
- 39,917
- 43,485
- 46,239
- 48,302
- 49,758
- 50,679
- 51,122
- 51,283
850
48,312
- 42,179
- 45,732
- 48,478
- 50,537
- 51,989
- 52,907
- 53,349
- 53,507
875
48,060
- 44,414
- 47,954
- 50,693
- 52,748
- 54,196
- 55,113
- 55,552
- 55,708
900
47,815
- 46,612
- 50,138
- 52,871
- 54,922
- 56,368
- 57,282
- 57,720
- 57,874
925
47,577
- 48,758
- 52,273
- 55,000
- 57,048
- 58,491
- 59,403
- 59,839
- 59,992
950
47,346
- 50,841
- 54,345
- 57,067
- 59,112
- 60,553
- 61,463
- 61,898
- 62,049
975
47,120
- 52,849
- 56,343
- 59,060
- 61,102
- 62,541
- 63,450
- 63,883
- 64,033
1000
46,900
- 54,770
- 58,255
- 60,968
- 63,007
- 64,444
- 65,351
- 65,783
- 65,931
Таблица Б.20
Морская трасса, 2000 МГц, 50% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
106,900
106,900
106,900
106,900
106,900
106,900
106,900
106,899
106,896
2
100,879
100,879
100,879
100,879
100,879
100,879
100,878
100,871
100,851
3
97,358
97,358
97,358
97,358
97,358
97,357
97,350
97,327
97,265
4
94,859
94,859
94,859
94,859
94,859
94,856
94,837
94,782
94,647
5
92,921
92,921
92,921
92,921
92,921
92,914
92,873
92,764
92,520
6
91,337
91,337
91,337
91,337
91,337
91,323
91,247
91,059
90,664
7
89,998
89,998
89,998
89,998
89,998
89,971
89,844
89,548
88,961
8
88,838
88,838
88,838
88,838
88,837
88,792
88,593
88,156
87,338
9
87,815
87,815
87,815
87,815
87,814
87,740
87,445
86,835
85,752
10
86,900
86,900
86,900
86,900
86,897
86,785
86,367
85,550
84,173
11
86,072
86,072
86,072
86,072
86,068
85,903
85,333
84,277
82,585
12
85,316
85,316
85,316
85,316
85,309
85,075
84,323
82,998
80,980
13
84,621
84,621
84,621
84,621
84,610
84,288
83,321
81,704
79,357
14
83,977
83,977
83,977
83,977
83,961
83,528
82,314
80,387
77,715
15
83,378
83,378
83,378
83,378
83,354
82,786
81,294
79,044
76,060
16
82,818
82,817
82,817
82,817
82,782
82,052
80,254
77,675
74,396
17
82,291
82,291
82,291
82,291
82,241
81,318
79,189
76,281
72,730
18
81,795
81,794
81,794
81,794
81,726
80,578
78,097
74,866
71,067
19
81,325
81,324
81,324
81,324
81,232
79,826
76,976
73,435
69,414
20
80,879
80,879
80,879
80,879
80,756
79,056
75,827
71,991
67,774
25
78,941
78,941
78,941
78,937
78,512
74,834
69,741
64,756
59,906
30
77,358
77,358
77,358
77,339
76,198
69,926
63,403
57,810
52,745
35
76,019
76,019
76,019
75,954
73,432
64,535
57,195
51,376
46,318
40
74,859
74,859
74,858
74,668
69,941
58,984
51,325
45,497
40,545
45
73,836
73,836
73,834
73,342
65,684
53,530
45,867
40,138
35,334
50
72,921
72,921
72,915
71,785
60,852
48,314
40,824
35,242
30,599
55
72,093
72,093
72,076
69,755
55,727
43,398
36,168
30,751
26,267
60
71,337
71,337
71,290
67,015
50,561
38,797
31,866
26,613
22,280
65
70,642
70,642
70,520
63,458
45,520
34,504
27,884
22,790
18,596
70
69,998
69,998
69,707
59,174
40,703
30,507
24,195
19,250
15,185
75
69,399
69,398
68,752
54,405
36,160
26,792
20,782
15,980
12,036
80
68,838
68,836
67,500
49,421
31,914
23,348
17,634
12,975
9,151
85
68,312
68,307
65,743
44,440
27,978
20,166
14,750
10,245
6,550
90
67,815
67,803
63,276
39,611
24,356
17,241
12,133
7,807
4,259
95
67,346
67,315
60,002
35,026
21,046
14,571
9,787
5,676
2,990
100
66,900
66,829
55,998
30,740
18,044
12,149
7,708
3,855
2,327
110
66,072
65,729
46,736
23,174
12,920
8,020
4,298
2,131
1,061
120
65,316
63,948
37,327
16,999
8,854
4,745
1,934
0,716
- 0,158
130
64,621
60,302
28,841
12,134
5,659
2,249
0,443
- 0,628
- 1,356
140
63,977
53,843
21,701
8,377
3,187
0,686
- 0,972
- 1,932
- 2,550
150
63,378
45,422
15,978
5,475
1,548
- 0,794
- 2,338
- 3,213
- 3,746
160
62,818
36,725
11,535
3,287
- 0,002
- 2,219
- 3,674
- 4,482
- 4,950
170
62,291
28,811
8,111
1,637
- 1,486
- 3,604
- 4,989
- 5,745
- 6,161
180
61,795
22,093
5,425
0,066
- 2,923
- 4,962
- 6,290
- 7,004
- 7,380
190
61,325
16,618
3,237
- 1,442
- 4,322
- 6,297
- 7,581
- 8,261
- 8,604
200
60,879
12,250
1,369
- 2,901
- 5,692
- 7,614
- 8,861
- 9,515
- 9,831
225
59,856
4,720
- 2,565
- 6,382
- 9,011
- 10,839
- 12,020
- 12,626
- 12,895
250
58,941
- 0,199
- 6,003
- 9,668
- 12,195
- 13,963
- 15,110
- 15,685
- 15,923
275
58,113
- 3,994
- 9,163
- 12,673
- 15,117
- 16,825
- 18,046
- 18,670
- 18,888
300
57,358
- 7,239
- 12,103
- 15,512
- 17,891
- 19,548
- 20,743
- 21,567
- 21,771
325
56,662
- 10,170
- 14,866
- 18,199
- 20,523
- 22,137
- 23,308
- 24,306
- 24,562
350
56,019
- 12,911
- 17,498
- 20,768
- 23,043
- 24,619
- 25,770
- 26,753
- 27,260
375
55,419
- 15,534
- 20,042
- 23,258
- 25,488
- 27,030
- 28,161
- 29,131
- 29,866
400
54,859
- 18,087
- 22,532
- 25,699
- 27,888
- 29,398
- 30,512
- 31,469
- 32,253
425
54,332
- 20,603
- 24,993
- 28,114
- 30,266
- 31,746
- 32,843
- 33,789
- 34,564
450
53,836
- 23,099
- 27,441
- 30,520
- 32,635
- 34,088
- 35,171
- 36,105
- 36,871
475
53,366
- 25,588
- 29,886
- 32,925
- 35,007
- 36,434
- 37,502
- 38,426
- 39,183
500
52,921
- 28,077
- 32,333
- 35,335
- 37,384
- 38,787
- 39,842
- 40,756
- 41,505
525
52,497
- 30,567
- 34,785
- 37,751
- 39,770
- 41,150
- 42,191
- 43,096
- 43,838
550
52,093
- 33,060
- 37,241
- 40,173
- 42,163
- 43,521
- 44,550
- 45,446
- 46,181
575
51,707
- 35,553
- 39,698
- 42,598
- 44,561
- 45,897
- 46,915
- 47,803
- 48,435
600
51,337
- 38,041
- 42,044
- 45,021
- 46,958
- 48,275
- 49,281
- 50,162
- 50,617
625
50,982
- 40,460
- 44,233
- 47,205
- 49,351
- 50,648
- 51,644
- 52,517
- 52,796
650
50,642
- 42,661
- 46,422
- 49,389
- 51,654
- 53,011
- 53,997
- 54,812
- 54,976
675
50,314
- 44,864
- 48,614
- 51,579
- 53,841
- 55,356
- 56,331
- 56,998
- 57,162
700
49,998
- 47,072
- 50,812
- 53,774
- 56,035
- 57,654
- 58,641
- 59,190
- 59,354
725
49,693
- 49,284
- 53,016
- 55,975
- 58,236
- 59,854
- 60,890
- 61,389
- 61,552
750
49,399
- 51,498
- 55,224
- 58,181
- 60,440
- 62,058
- 63,094
- 63,593
- 63,756
775
49,114
- 53,712
- 57,433
- 60,387
- 62,646
- 64,263
- 65,298
- 65,797
- 65,960
800
48,838
- 55,920
- 59,636
- 62,589
- 64,846
- 66,463
- 67,468
- 67,997
- 68,159
825
48,571
- 58,115
- 61,826
- 64,778
- 67,035
- 68,610
- 69,534
- 70,184
- 70,347
850
48,312
- 60,289
- 63,995
- 66,946
- 69,202
- 70,612
- 71,529
- 72,345
- 72,513
875
48,060
- 62,431
- 66,134
- 69,083
- 71,339
- 72,538
- 73,447
- 74,259
- 74,649
900
47,815
- 64,530
- 68,230
- 71,179
- 73,256
- 74,383
- 75,284
- 76,091
- 76,744
925
47,577
- 66,577
- 70,274
- 73,221
- 75,028
- 76,142
- 77,036
- 77,838
- 78,494
950
47,346
- 68,559
- 72,254
- 75,060
- 76,711
- 77,812
- 78,700
- 79,497
- 80,149
975
47,120
- 70,420
- 74,153
- 76,669
- 78,303
- 79,392
- 80,273
- 81,065
- 81,714
1000
46,900
- 71,974
- 75,687
- 78,185
- 79,804
- 80,881
- 81,756
- 82,543
- 83,188
Таблица Б.21
Холодное море, 2000 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,076
107,074
107,074
107,074
107,074
107,074
107,074
107,073
107,067
2
101,213
101,161
101,161
101,161
101,161
101,161
101,160
101,155
101,135
3
97,832
97,803
97,803
97,803
97,803
97,802
97,799
97,787
97,743
4
95,459
95,448
95,448
95,448
95,448
95,447
95,441
95,417
95,341
5
93,633
93,632
93,632
93,632
93,632
93,630
93,619
93,580
93,465
6
92,150
92,150
92,150
92,150
92,150
92,147
92,130
92,071
91,910
7
90,901
90,900
90,900
90,900
90,900
90,894
90,869
90,786
90,571
8
89,822
89,816
89,816
89,816
89,815
89,806
89,771
89,661
89,387
9
88,871
88,859
88,859
88,859
88,857
88,845
88,797
88,655
88,316
10
88,020
88,001
88,001
88,001
87,998
87,981
87,919
87,741
87,334
11
87,250
87,224
87,224
87,223
87,219
87,197
87,117
86,900
86,419
12
86,545
86,512
86,512
86,512
86,506
86,478
86,378
86,117
85,560
13
85,896
85,857
85,857
85,856
85,849
85,812
85,691
85,383
84,746
14
85,294
85,248
85,248
85,247
85,238
85,192
85,046
84,688
83,969
15
84,731
84,680
84,680
84,679
84,667
84,611
84,438
84,027
83,224
16
84,203
84,148
84,148
84,146
84,131
84,063
83,860
83,393
82,504
17
83,706
83,646
83,646
83,644
83,625
83,544
83,309
82,783
81,808
18
83,236
83,172
83,172
83,169
83,146
83,050
82,781
82,193
81,132
19
82,790
82,723
82,723
82,719
82,691
82,578
82,272
81,622
80,473
20
82,365
82,295
82,295
82,291
82,257
82,126
81,781
81,065
79,830
25
80,503
80,423
80,423
80,410
80,336
80,089
79,514
78,452
76,800
30
78,963
78,876
78,874
78,846
78,707
78,298
77,448
76,030
74,009
35
77,649
77,554
77,549
77,495
77,259
76,644
75,493
73,735
71,403
40
76,503
76,397
76,386
76,292
75,924
75,065
73,603
71,538
68,957
45
75,488
75,367
75,346
75,191
74,654
73,523
71,758
69,428
66,655
50
74,578
74,436
74,401
74,161
73,417
71,998
69,952
67,402
64,484
55
73,753
73,587
73,528
73,175
72,190
70,481
68,184
65,458
62,434
60
72,998
72,805
72,711
72,213
70,960
68,970
66,457
63,593
60,496
65
72,304
72,078
71,935
71,257
69,718
67,466
64,774
61,806
58,659
70
71,661
71,398
71,188
70,296
68,463
65,975
63,137
60,093
56,917
75
71,062
70,756
70,458
69,320
67,195
64,502
61,549
58,452
55,261
80
70,502
70,148
69,735
68,322
65,919
63,053
60,012
56,880
53,687
85
69,975
69,565
69,010
67,302
64,640
61,632
58,528
55,376
52,188
90
69,479
69,003
68,275
66,260
63,366
60,245
57,096
53,936
50,761
95
69,009
68,457
67,524
65,200
62,104
58,895
55,718
52,559
49,403
100
68,564
67,922
66,753
64,127
60,860
57,586
54,393
51,243
48,109
110
67,736
66,863
65,147
61,972
58,450
55,100
51,905
48,788
45,705
120
66,980
65,793
63,465
59,846
56,167
52,794
49,624
46,552
43,527
130
66,285
64,682
61,734
57,786
54,025
50,662
47,532
44,513
41,548
140
65,641
63,511
59,986
55,810
52,017
48,684
45,603
42,640
39,736
150
65,042
62,269
58,238
53,916
50,123
46,834
43,805
40,900
38,055
160
64,481
60,949
56,499
52,091
48,320
45,081
42,107
39,258
36,470
170
63,955
59,550
54,769
50,317
46,582
43,396
40,477
37,684
34,952
180
63,458
58,072
53,042
48,578
44,887
41,756
38,892
36,154
33,476
190
62,988
56,520
51,315
46,861
43,219
40,145
37,335
34,650
32,024
200
62,543
54,905
49,586
45,159
41,571
38,553
35,796
33,161
30,586
225
61,520
50,686
45,278
40,960
37,513
34,633
32,003
29,490
27,033
250
60,605
46,402
41,065
36,886
33,579
30,830
28,320
25,919
23,572
275
59,777
42,248
37,042
33,007
29,836
27,209
24,808
22,512
20,265
300
59,021
38,323
33,263
29,368
26,323
23,809
21,509
19,309
17,155
325
58,326
34,654
29,739
25,975
23,046
20,636
18,431
16,319
14,251
350
57,682
31,226
26,448
22,807
19,986
17,673
15,554
13,524
11,535
375
57,083
28,008
23,360
19,833
17,113
14,890
12,851
10,897
8,983
400
56,522
24,968
20,442
17,021
14,396
12,256
10,292
8,410
6,564
425
55,996
22,075
17,663
14,343
11,806
9,745
7,851
6,035
4,255
450
55,499
19,305
15,001
11,775
9,321
7,334
5,507
3,753
2,034
475
55,030
16,639
12,436
9,300
6,925
5,007
3,242
1,548
- 0,114
500
54,584
14,060
9,954
6,902
4,602
2,750
1,044
- 0,594
- 2,201
525
54,160
11,558
7,544
4,572
2,342
0,553
- 1,096
- 2,681
- 4,237
550
53,756
9,123
5,196
2,301
0,139
- 1,591
- 3,187
- 4,722
- 6,227
575
53,370
6,747
2,904
0,083
- 2,016
- 3,689
- 5,234
- 6,720
- 8,179
600
53,001
4,426
0,663
- 2,089
- 4,126
- 5,744
- 7,240
- 8,680
- 10,094
625
52,646
2,154
- 1,532
- 4,216
- 6,194
- 7,761
- 9,210
- 10,606
- 11,977
650
52,305
- 0,072
- 3,684
- 6,304
- 8,225
- 9,742
- 11,146
- 12,500
- 13,829
675
51,977
- 2,254
- 5,796
- 8,354
- 10,221
- 11,689
- 13,051
- 14,363
- 15,652
700
51,662
- 4,396
- 7,869
- 10,368
- 12,182
- 13,604
- 14,924
- 16,197
- 17,448
725
51,357
- 6,500
- 9,907
- 12,347
- 14,111
- 15,488
- 16,769
- 18,004
- 19,218
750
51,062
- 8,565
- 11,909
- 14,294
- 16,009
- 17,343
- 18,584
- 19,783
- 20,962
775
50,778
- 10,595
- 13,877
- 16,208
- 17,875
- 19,168
- 20,372
- 21,536
- 22,680
800
50,502
- 12,589
- 15,811
- 18,090
- 19,712
- 20,964
- 22,132
- 23,262
- 24,372
825
50,234
- 14,549
- 17,713
- 19,941
- 21,519
- 22,732
- 23,865
- 24,961
- 26,040
850
49,975
- 16,474
- 19,582
- 21,761
- 23,296
- 24,471
- 25,570
- 26,634
- 27,682
875
49,723
- 18,366
- 21,419
- 23,551
- 25,044
- 26,182
- 27,248
- 28,281
- 29,298
900
49,479
- 20,223
- 23,224
- 25,309
- 26,761
- 27,864
- 28,898
- 29,901
- 30,889
925
49,241
- 22,047
- 24,996
- 27,037
- 28,450
- 29,517
- 30,521
- 31,494
- 32,453
950
49,009
- 23,838
- 26,737
- 28,733
- 30,108
- 31,141
- 32,115
- 33,059
- 33,991
975
48,783
- 25,595
- 28,445
- 30,399
- 31,736
- 32,736
- 33,680
- 34,597
- 35,501
1000
48,564
- 27,318
- 30,120
- 32,033
- 33,333
- 34,302
- 35,217
- 36,107
- 36,985
Таблица Б.22
Холодное море, 2000 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,328
107,266
107,266
107,266
107,266
107,266
107,266
107,266
107,266
2
101,690
101,613
101,613
101,613
101,613
101,613
101,613
101,613
101,613
3
98,510
98,507
98,507
98,507
98,507
98,507
98,507
98,507
98,507
4
96,317
96,317
96,317
96,317
96,317
96,317
96,317
96,317
96,317
5
94,653
94,653
94,653
94,653
94,653
94,653
94,653
94,653
94,653
6
93,314
93,314
93,314
93,314
93,314
93,314
93,314
93,314
93,314
7
92,194
92,194
92,194
92,194
92,194
92,194
92,194
92,194
92,194
8
91,229
91,229
91,229
91,229
91,229
91,229
91,229
91,229
91,229
9
90,381
90,381
90,381
90,381
90,381
90,381
90,381
90,381
90,381
10
89,622
89,622
89,622
89,622
89,622
89,622
89,622
89,622
89,622
11
88,934
88,934
88,934
88,934
88,934
88,934
88,934
88,934
88,934
12
88,304
88,304
88,304
88,304
88,304
88,304
88,304
88,304
88,304
13
87,720
87,720
87,720
87,720
87,720
87,720
87,720
87,720
87,720
14
87,176
87,170
87,170
87,170
87,170
87,170
87,170
87,170
87,170
15
86,666
86,654
86,654
86,654
86,654
86,654
86,654
86,654
86,654
16
86,186
86,170
86,170
86,170
86,170
86,170
86,170
86,170
86,170
17
85,731
85,712
85,712
85,712
85,712
85,712
85,712
85,712
85,712
18
85,298
85,279
85,279
85,279
85,279
85,279
85,279
85,279
85,279
19
84,886
84,867
84,867
84,867
84,867
84,867
84,867
84,867
84,867
20
84,491
84,475
84,475
84,475
84,475
84,475
84,475
84,475
84,475
25
82,738
82,738
82,738
82,738
82,738
82,738
82,738
82,738
82,738
30
81,260
81,260
81,260
81,260
81,260
81,260
81,260
81,260
81,260
35
79,982
79,982
79,982
79,982
79,982
79,982
79,982
79,982
79,982
40
78,856
78,856
78,856
78,856
78,856
78,856
78,856
78,856
78,856
45
77,853
77,853
77,853
77,853
77,853
77,853
77,853
77,853
77,853
50
76,949
76,949
76,949
76,949
76,949
76,949
76,949
76,949
76,949
55
76,128
76,128
76,128
76,128
76,128
76,128
76,128
76,128
76,128
60
75,376
75,376
75,376
75,376
75,376
75,376
75,376
75,376
75,376
65
74,682
74,682
74,682
74,682
74,682
74,682
74,682
74,682
74,682
70
74,040
74,040
74,040
74,040
74,040
74,040
74,040
74,040
74,040
75
73,441
73,417
73,417
73,417
73,417
73,417
73,417
73,417
73,417
80
72,881
72,810
72,810
72,810
72,810
72,810
72,810
72,810
72,810
85
72,355
72,231
72,231
72,231
72,231
72,231
72,231
72,231
72,231
90
71,859
71,677
71,677
71,677
71,677
71,677
71,677
71,677
71,677
95
71,389
71,145
71,145
71,145
71,145
71,145
71,145
71,145
71,145
100
70,943
70,632
70,632
70,632
70,632
70,632
70,632
70,632
70,632
110
70,116
69,656
69,656
69,656
69,656
69,656
69,656
69,656
69,656
120
69,360
68,735
68,735
68,735
68,735
68,735
68,735
68,735
68,735
130
68,665
67,859
67,859
67,859
67,859
67,859
67,859
67,859
67,859
140
68,021
67,019
67,019
67,019
67,019
67,019
67,019
67,019
67,019
150
67,422
66,207
66,207
66,207
66,207
66,207
66,207
66,207
66,207
160
66,861
65,420
65,420
65,420
65,420
65,420
65,420
65,420
65,420
170
66,335
64,653
64,653
64,653
64,653
64,653
64,653
64,653
64,653
180
65,838
63,904
63,904
63,904
63,904
63,904
63,904
63,904
63,904
190
65,368
63,170
63,170
63,170
63,170
63,170
63,170
63,170
63,170
200
64,923
62,452
62,452
62,452
62,452
62,452
62,452
62,452
62,452
225
63,900
60,713
60,713
60,713
60,713
60,713
60,713
60,713
60,713
250
62,985
59,042
59,042
59,042
59,042
59,042
59,042
59,042
59,042
275
62,157
57,413
57,413
57,413
57,413
57,413
57,413
57,413
57,413
300
61,401
55,795
55,795
55,795
55,795
55,795
55,795
55,795
55,795
325
60,706
54,159
54,159
54,159
54,159
54,159
54,159
54,159
54,159
350
60,062
52,487
52,487
52,487
52,487
52,487
52,487
52,487
52,487
375
59,463
50,772
50,772
50,772
50,772
50,772
50,772
50,772
50,772
400
58,902
49,018
49,018
49,018
49,018
49,018
49,018
49,018
49,018
425
58,376
47,237
47,237
47,237
47,237
47,237
47,237
47,237
47,237
450
57,879
45,439
45,439
45,439
45,439
45,439
45,439
45,439
45,439
475
57,410
43,637
43,637
43,637
43,637
43,637
43,637
43,637
43,637
500
56,964
41,836
41,836
41,836
41,836
41,836
41,836
41,836
41,836
525
56,540
40,043
40,043
40,043
40,043
40,043
40,043
40,043
40,043
550
56,136
38,257
38,257
38,257
38,257
38,257
38,257
38,257
38,257
575
55,750
36,479
36,479
36,479
36,479
36,479
36,479
36,479
36,479
600
55,381
34,706
34,706
34,706
34,706
34,706
34,706
34,706
34,706
625
55,026
32,935
32,935
32,935
32,935
32,935
32,935
32,935
32,935
650
54,685
31,164
31,164
31,164
31,164
31,164
31,164
31,164
31,164
675
54,357
29,391
29,391
29,391
29,391
29,391
29,391
29,391
29,391
700
54,042
27,613
27,613
27,613
27,613
27,613
27,613
27,613
27,613
725
53,737
25,829
25,829
25,829
25,829
25,829
25,829
25,829
25,829
750
53,442
24,038
24,038
24,038
24,038
24,038
24,038
24,038
24,038
775
53,158
22,239
22,239
22,239
22,239
22,239
22,239
22,239
22,239
800
52,882
20,434
20,434
20,434
20,434
20,434
20,434
20,434
20,434
825
52,614
18,621
18,621
18,621
18,621
18,621
18,621
18,621
18,621
850
52,355
16,804
16,804
16,804
16,804
16,804
16,804
16,804
16,804
875
52,103
14,983
14,983
14,983
14,983
14,983
14,983
14,983
14,983
900
51,859
13,160
13,160
13,160
13,160
13,160
13,160
13,160
13,160
925
51,621
11,337
11,337
11,337
11,337
11,337
11,337
11,337
11,337
950
51,389
9,518
9,518
9,518
9,518
9,518
9,518
9,518
9,518
975
51,163
7,706
7,706
7,706
7,706
7,706
7,706
7,706
7,706
1000
50,944
5,902
5,902
5,902
5,902
5,902
5,902
5,902
5,902
Таблица Б.23
Теплое море, 2000 МГц, 10% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,076
107,074
107,074
107,074
107,074
107,074
107,074
107,074
107,071
2
101,213
101,160
101,160
101,160
101,160
101,160
101,160
101,160
101,147
3
97,832
97,803
97,803
97,803
97,803
97,803
97,802
97,797
97,762
4
95,459
95,448
95,448
95,448
95,448
95,448
95,447
95,435
95,365
5
93,633
93,632
93,632
93,632
93,632
93,632
93,629
93,607
93,486
6
92,150
92,150
92,150
92,150
92,150
92,150
92,145
92,109
91,923
7
90,901
90,900
90,900
90,900
90,900
90,899
90,890
90,834
90,571
8
89,822
89,816
89,816
89,816
89,816
89,814
89,800
89,719
89,387
9
88,871
88,859
88,859
88,859
88,859
88,856
88,835
88,722
88,316
10
88,020
88,001
88,001
88,001
88,001
87,996
87,967
87,816
87,334
11
87,250
87,224
87,224
87,224
87,223
87,217
87,177
86,981
86,419
12
86,545
86,512
86,512
86,512
86,511
86,503
86,450
86,203
85,560
13
85,896
85,857
85,857
85,856
85,855
85,844
85,775
85,470
84,746
14
85,294
85,248
85,248
85,248
85,246
85,231
85,144
84,774
83,969
15
84,731
84,680
84,680
84,680
84,678
84,658
84,550
84,108
83,224
16
84,203
84,148
84,148
84,147
84,144
84,120
83,987
83,468
82,504
17
83,706
83,646
83,646
83,646
83,642
83,611
83,451
82,848
81,808
18
83,236
83,172
83,172
83,172
83,167
83,128
82,938
82,247
81,132
19
82,790
82,723
82,723
82,722
82,716
82,669
82,444
81,660
80,473
20
82,365
82,295
82,295
82,295
82,287
82,230
81,967
81,087
79,830
25
80,503
80,423
80,423
80,421
80,400
80,273
79,767
78,452
76,800
30
78,963
78,876
78,876
78,871
78,825
78,582
77,756
76,030
74,009
35
77,649
77,554
77,553
77,543
77,454
77,045
75,845
73,735
71,403
40
76,503
76,397
76,396
76,375
76,221
75,592
74,002
71,538
68,957
45
75,488
75,367
75,365
75,327
75,079
74,184
72,221
69,428
66,655
50
74,578
74,438
74,433
74,369
73,994
72,800
70,505
67,402
64,484
55
73,753
73,590
73,581
73,480
72,941
71,431
68,858
65,609
62,434
60
72,998
72,810
72,795
72,641
71,903
70,079
67,284
63,964
60,496
65
72,304
72,087
72,063
71,839
70,868
68,747
65,783
62,426
58,914
70
71,661
71,413
71,376
71,059
69,831
67,441
64,354
60,983
57,508
75
71,062
70,780
70,726
70,292
68,790
66,168
62,995
59,626
56,192
80
70,502
70,184
70,106
69,529
67,746
64,931
61,701
58,346
54,956
85
69,975
69,620
69,510
68,764
66,705
63,734
60,470
57,138
53,792
90
69,479
69,085
68,932
67,993
65,671
62,579
59,299
55,994
52,693
95
69,009
68,574
68,368
67,214
64,651
61,466
58,184
54,910
51,654
100
68,564
68,085
67,813
66,427
63,648
60,398
57,123
53,883
50,671
110
67,736
67,163
66,714
64,837
61,713
58,390
55,150
51,982
48,854
120
66,980
66,301
65,612
63,249
59,889
56,548
53,359
50,263
47,217
130
66,285
65,483
64,493
61,688
58,182
54,856
51,725
48,701
45,731
140
65,641
64,697
63,352
60,172
56,585
53,293
50,224
47,269
44,372
150
65,042
63,928
62,188
58,706
55,081
51,835
48,828
45,940
43,110
160
64,481
63,164
61,001
57,284
53,653
50,458
47,512
44,688
41,922
170
63,955
62,391
59,791
55,900
52,281
49,141
46,254
43,490
40,785
180
63,458
61,593
58,560
54,543
50,951
47,866
45,037
42,330
39,683
190
62,988
60,755
57,308
53,208
49,650
46,620
43,847
41,195
38,602
200
62,543
59,865
56,039
51,888
48,372
45,397
42,677
40,078
37,537
225
61,520
57,369
52,824
48,655
45,257
42,414
39,820
37,342
34,921
250
60,605
54,535
49,635
45,536
42,265
39,546
37,067
34,700
32,387
275
59,777
51,555
46,560
42,570
39,423
36,821
34,448
32,181
29,966
300
59,021
48,602
43,645
39,775
36,748
34,254
31,978
29,804
27,678
325
58,326
45,763
40,900
37,151
34,236
31,843
29,657
27,567
25,525
350
57,682
43,063
38,312
34,681
31,871
29,571
27,468
25,458
23,492
375
57,083
40,495
35,862
32,341
29,630
27,417
25,392
23,455
21,561
400
56,522
38,044
33,526
30,110
27,491
25,360
23,408
21,540
19,713
425
55,996
35,692
31,285
27,968
25,436
23,382
21,498
19,695
17,931
450
55,499
33,424
29,122
25,899
23,449
21,467
19,649
17,907
16,201
475
55,030
31,227
27,026
23,891
21,519
19,606
17,848
16,164
14,515
500
54,584
29,090
24,985
21,934
19,636
17,788
16,089
14,459
12,863
525
54,160
27,005
22,992
20,022
17,793
16,007
14,363
12,786
11,241
550
53,756
24,968
21,042
18,147
15,986
14,259
12,668
11,140
9,643
575
53,370
22,971
19,128
16,307
14,210
12,539
10,998
9,518
8,067
600
53,001
21,012
17,249
14,498
12,462
10,846
9,353
7,918
6,511
625
52,646
19,088
15,402
12,717
10,740
9,175
7,729
6,337
4,973
650
52,305
17,195
13,583
10,963
9,043
7,528
6,125
4,776
3,452
675
51,977
15,333
11,792
9,234
7,368
5,901
4,541
3,232
1,948
700
51,662
13,500
10,028
7,530
5,715
4,295
2,976
1,706
0,459
725
51,357
11,696
8,289
5,848
4,085
2,708
1,429
0,197
- 1,014
750
51,062
9,918
6,575
4,190
2,475
1,142
- 0,099
- 1,295
- 2,470
775
50,778
8,167
4,885
2,554
0,887
- 0,405
- 1,608
- 2,770
- 3,911
800
50,502
6,442
3,220
0,942
- 0,680
- 1,932
- 3,099
- 4,227
- 5,335
825
50,234
4,744
1,580
- 0,648
- 2,226
- 3,438
- 4,571
- 5,665
- 6,742
850
49,975
3,072
- 0,036
- 2,215
- 3,749
- 4,924
- 6,023
- 7,086
- 8,131
875
49,723
1,427
- 1,627
- 3,758
- 5,251
- 6,389
- 7,455
- 8,487
- 9,502
900
49,479
- 0,192
- 3,192
- 5,277
- 6,730
- 7,832
- 8,866
- 9,868
- 10,854
925
49,241
- 1,783
- 4,732
- 6,773
- 8,186
- 9,253
- 10,256
- 11,228
- 12,186
950
49,009
- 3,348
- 6,247
- 8,243
- 9,618
- 10,651
- 11,624
- 12,568
- 13,498
975
48,783
- 4,885
- 7,735
- 9,688
- 11,025
- 12,026
- 12,969
- 13,886
- 14,789
1000
48,564
- 6,393
- 9,196
- 11,108
- 12,409
- 13,377
- 14,292
- 15,181
- 16,058
Таблица Б.24
Теплое море, 2000 МГц, 1% времени
R, км
Макс.
Напряженность поля, дБ (мкВ/м)
1200 м
600 м
300 м
150 м
75 м
37,5 м
20 м
10 м
1
107,328
107,266
107,266
107,266
107,266
107,266
107,266
107,266
107,266
2
101,690
101,613
101,613
101,613
101,613
101,613
101,613
101,613
101,613
3
98,510
98,507
98,507
98,507
98,507
98,507
98,507
98,507
98,507
4
96,317
96,317
96,317
96,317
96,317
96,317
96,317
96,317
96,317
5
94,653
94,653
94,653
94,653
94,653
94,653
94,653
94,653
94,653
6
93,314
93,314
93,314
93,314
93,314
93,314
93,314
93,314
93,314
7
92,194
92,194
92,194
92,194
92,194
92,194
92,194
92,194
92,194
8
91,229
91,229
91,229
91,229
91,229
91,229
91,229
91,229
91,229
9
90,381
90,381
90,381
90,381
90,381
90,381
90,381
90,381
90,381
10
89,622
89,622
89,622
89,622
89,622
89,622
89,622
89,622
89,622
11
88,934
88,934
88,934
88,934
88,934
88,934
88,934
88,934
88,934
12
88,304
88,304
88,304
88,304
88,304
88,304
88,304
88,304
88,304
13
87,720
87,720
87,720
87,720
87,720
87,720
87,720
87,720
87,720
14
87,176
87,170
87,170
87,170
87,170
87,170
87,170
87,170
87,170
15
86,666
86,654
86,654
86,654
86,654
86,654
86,654
86,654
86,654
16
86,186
86,170
86,170
86,170
86,170
86,170
86,170
86,170
86,170
17
85,731
85,712
85,712
85,712
85,712
85,712
85,712
85,712
85,712
18
85,298
85,279
85,279
85,279
85,279
85,279
85,279
85,279
85,279
19
84,886
84,867
84,867
84,867
84,867
84,867
84,867
84,867
84,867
20
84,491
84,475
84,475
84,475
84,475
84,475
84,475
84,475
84,475
25
82,738
82,738
82,738
82,738
82,738
82,738
82,738
82,738
82,738
30
81,260
81,260
81,260
81,260
81,260
81,260
81,260
81,260
81,260
35
79,982
79,982
79,982
79,982
79,982
79,982
79,982
79,982
79,982
40
78,856
78,856
78,856
78,856
78,856
78,856
78,856
78,856
78,856
45
77,853
77,853
77,853
77,853
77,853
77,853
77,853
77,853
77,853
50
76,949
76,949
76,949
76,949
76,949
76,949
76,949
76,949
76,949
55
76,128
76,128
76,128
76,128
76,128
76,128
76,128
76,128
76,128
60
75,376
75,376
75,376
75,376
75,376
75,376
75,376
75,376
75,376
65
74,682
74,682
74,682
74,682
74,682
74,682
74,682
74,682
74,682
70
74,040
74,040
74,040
74,040
74,040
74,040
74,040
74,040
74,040
75
73,441
73,417
73,417
73,417
73,417
73,417
73,417
73,417
73,417
80
72,881
72,810
72,810
72,810
72,810
72,810
72,810
72,810
72,810
85
72,355
72,231
72,231
72,231
72,231
72,231
72,231
72,231
72,231
90
71,859
71,677
71,677
71,677
71,677
71,677
71,677
71,677
71,677
95
71,389
71,145
71,145
71,145
71,145
71,145
71,145
71,145
71,145
100
70,943
70,632
70,632
70,632
70,632
70,632
70,632
70,632
70,632
110
70,116
69,656
69,656
69,656
69,656
69,656
69,656
69,656
69,656
120
69,360
68,737
68,737
68,737
68,737
68,737
68,737
68,737
68,737
130
68,665
67,870
67,870
67,870
67,870
67,870
67,870
67,870
67,870
140
68,021
67,043
67,043
67,043
67,043
67,043
67,043
67,043
67,043
150
67,422
66,249
66,249
66,249
66,249
66,249
66,249
66,249
66,249
160
66,861
65,483
65,483
65,483
65,483
65,483
65,483
65,483
65,483
170
66,335
64,741
64,741
64,741
64,741
64,741
64,741
64,741
64,741
180
65,838
64,019
64,019
64,019
64,019
64,019
64,019
64,019
64,019
190
65,368
63,315
63,315
63,315
63,315
63,315
63,315
63,315
63,315
200
64,923
62,626
62,626
62,626
62,626
62,626
62,626
62,626
62,626
225
63,900
60,962
60,962
60,962
60,962
60,962
60,962
60,962
60,962
250
62,985
59,368
59,368
59,368
59,368
59,368
59,368
59,368
59,368
275
62,157
57,834
57,834
57,834
57,834
57,834
57,834
57,834
57,834
300
61,401
56,358
56,358
56,358
56,358
56,358
56,358
56,358
56,358
325
60,706
54,938
54,938
54,938
54,938
54,938
54,938
54,938
54,938
350
60,062
53,572
53,572
53,572
53,572
53,572
53,572
53,572
53,572
375
59,463
52,256
52,256
52,256
52,256
52,256
52,256
52,256
52,256
400
58,902
50,986
50,986
50,986
50,986
50,986
50,986
50,986
50,986
425
58,376
49,753
49,753
49,753
49,753
49,753
49,753
49,753
49,753
450
57,879
48,551
48,551
48,551
48,551
48,551
48,551
48,551
48,551
475
57,410
47,371
47,371
47,371
47,371
47,371
47,371
47,371
47,371
500
56,964
46,210
46,210
46,210
46,210
46,210
46,210
46,210
46,210
525
56,540
45,061
45,061
45,061
45,061
45,061
45,061
45,061
45,061
550
56,136
43,921
43,921
43,921
43,921
43,921
43,921
43,921
43,921
575
55,750
42,789
42,789
42,789
42,789
42,789
42,789
42,789
42,789
600
55,381
41,664
41,664
41,664
41,664
41,664
41,664
41,664
41,664
625
55,026
40,543
40,543
40,543
40,543
40,543
40,543
40,543
40,543
650
54,685
39,428
39,428
39,428
39,428
39,428
39,428
39,428
39,428
675
54,357
38,318
38,318
38,318
38,318
38,318
38,318
38,318
38,318
700
54,042
37,214
37,214
37,214
37,214
37,214
37,214
37,214
37,214
725
53,737
36,114
36,114
36,114
36,114
36,114
36,114
36,114
36,114
750
53,442
35,019
35,019
35,019
35,019
35,019
35,019
35,019
35,019
775
53,158
33,928
33,928
33,928
33,928
33,928
33,928
33,928
33,928
800
52,882
32,842
32,842
32,842
32,842
32,842
32,842
32,842
32,842
825
52,614
31,760
31,760
31,760
31,760
31,760
31,760
31,760
31,760
850
52,355
30,683
30,683
30,683
30,683
30,683
30,683
30,683
30,683
875
52,103
29,611
29,611
29,611
29,611
29,611
29,611
29,611
29,611
900
51,859
28,545
28,545
28,545
28,545
28,545
28,545
28,545
28,545
925
51,621
27,485
27,485
27,485
27,485
27,485
27,485
27,485
27,485
950
51,389
26,433
26,433
26,433
26,433
26,433
26,433
26,433
26,433
975
51,163
25,390
25,390
25,390
25,390
25,390
25,390
25,390
25,390
1000
50,944
24,357
24,357
24,357
24,357
24,357
24,357
24,357
24,357
БИБЛИОГРАФИЯ
[1]
Рекомендация МСЭ-R BT.1368-8
Критерии планирования наземных цифровых телевизионных систем в ОВЧ/УВЧ-диапазонах
[2]
Технический отчет EBU-TECH 3317 (2007-07)
Параметры планирования приема на портативные устройства. В части использования стандартов DVB-H и T-DMB в диапазонах III, IV, V и в полосе 1,5 ГГц (Planning parameters for hand held reception. Concerning the use of DVB-H and T-DMB in Bands III, IV, V and the 1.5 GHz band)
[3]
Решение Государственной комиссии по радиочастотам (ГКРЧ) от 20 января 2009 г. N 09-01-03
Об утверждении методик оценки электромагнитной совместимости и условий совместного использования радиоэлектронных средств цифрового телевизионного вещания с радиоэлектронными средствами аналогового телевизионного вещания и радиоэлектронными средствами других радиослужб, а также временных норм частотно-территориального разноса радиоэлектронных средств, используемых для нужд государственного управления, обороны страны, безопасности государства и обеспечения правопорядка, с радиоэлектронными средствами цифрового телевизионного вещания
УДК 621.397:006.354
ОКС 33.170
Ключевые слова: цифровое вещательное телевидение, планирование наземных сетей, технические основы
