Разработано Акционерным обществом открытого типа "Всероссийский теплотехнический научно-исследовательский институт" (АООТ "ВТИ").

Исполнители: М.Я. Мотро, В.С. Бесков, С.Ш. Пинтов, Г.В. Целунова.

Утверждено Департаментом научно-технической политики и развития РАО "ЕЭС России" 29.03.2001.

Первый заместитель начальника А.П. Ливинский.

Срок первой проверки РД - 2006 г.,

периодичность проверки - один раз в 5 лет.

Аттестована 31.03.2001 метрологической службой ВТИ (аттестат аккредитации при ВНИИМС N 01.00038-97).

1.1. Настоящий руководящий документ устанавливает методику выполнения измерений (МВИ) массовых выбросов (массовых расходов) загрязняющих веществ [оксидов азота в пересчете на диоксид азота (далее по тексту - ), монооксида углерода (далее по тексту - CO), диоксида серы (далее по тексту - )] с дымовыми газами от котельных установок, потребляющих различные виды органического топлива (газ, мазут, уголь).

Массовые выбросы загрязняющих веществ измеряются с применением газоанализаторов с электрохимическими датчиками.

1.2. Положения данной МВИ распространяются на измерения массовых выбросов в сечениях газоходов (далее по тексту - измерительные сечения), расположенных за газоочистной установкой или при отсутствии этой установки (на газомазутных котлах) в любых сечениях газоходов, в которых температура отходящих газов не превышает 600 °C.

1.3. Данная МВИ предназначена для использования при контроле выбросов: периодическом в соответствии с требованиями РД 153-34.0-02.306-98; при оценке эффективности проводимых мероприятий по их сокращению; при инспекционном.

2.1. Требования к параметрам окружающей среды при проведении измерений:

2.2. Требования к параметрам и составу анализируемой среды:

--------------------------------

<1> При измерении содержания температура дымовых газов должна быть не менее 100 °C.

<2> При сжигании мазута.

<3> Указанные значения относятся к одной котельной установке. Диапазоны изменения массовых расходов (выбросов) в массовых концентраций загрязняющих веществ в зависимости от вида топлива приведены в Приложении А.

3.1. Предел приписанной относительной погрешности измерения массового выброса устанавливается +/- 20% для каждого загрязняющего вещества. Расчетные формулы и примеры оценки погрешности приведены в Приложении Б.

4.1. Измерения массового выброса загрязняющего вещества являются косвенными, осуществляемыми на основе прямых измерений массовой концентрации CO, , NO и косвенных измерений (оксидов азота) и объемного расхода уходящих дымовых газов. Массовый выброс i-го загрязняющего вещества , г/с, через газоход определяют по формуле

где - массовая концентрация i-го загрязняющего вещества в сухих дымовых газах при нормальных условиях <1>, определяемая в измерительном сечении, мг/м3;

- объемный расход сухих дымовых газов через измерительное сечение при нормальных условиях, м3/ч.

--------------------------------

<1> Здесь и далее нормальные условия: давление 101,3 кПа и температура 0 °C.

4.2. Метод измерения массовых концентраций

4.2.1. Массовые концентрации CO, и NO измеряют с помощью переносного газоанализатора с электрохимическими датчиками (далее по тексту - газоанализатор) <2>.

--------------------------------

<2> Измеренные значения массовых концентраций CO, и NO здесь и далее относятся к осушенной пробе дымового газа.

4.2.2. Массовую концентрацию определяют расчетом по измеренным с помощью газоанализатора значениям массовой концентрации монооксида азота (далее по тексту - NO) по формуле

где и - плотность, соответственно, диоксида и оксида азота;

- массовая концентрация NO;

- массовая концентрация диоксида азота (далее по тексту - ), содержащегося в анализируемых дымовых газах (определяют, исходя из измеренного значения как , где ).

Примечание. Несмотря на то, что ряд газоанализаторов с электрохимическими датчиками имеют датчик для измерения , представительность результатов анализа этого загрязняющего вещества, как показала практика, не может быть обеспечена. Содержание в дымовых газах котельных установок составляет, по опытный данным, от 2 до 7% NO, соответственно (0,02 - 0,07)NO; принято 0,05.

4.2.3. Метод измерения массовых концентраций загрязняющих веществ основан на применении в газоанализаторе электрохимических ячеек, являющихся чувствительными элементами датчиков.

4.2.4. Принцип действия электрохимической ячейки состоит в следующем: анализируемый газ поступает через проницаемую мембрану в ячейку, где происходит окислительно-восстановительная реакция с участием компонента, концентрация которого определяется. Сила тока, возникающая в электрохимической ячейке, прямо пропорциональна массовой концентрации определяемого компонента.

4.2.5. Кроме определяемого загрязняющего вещества, на процесс измерения могут влиять и другие компоненты, содержащиеся в газовой пробе, близкие к этому веществу по химической природе. Возникает так называемая перекрестная чувствительность - влияние одного измеряемого компонента на выходной сигнал датчика другого, а также чувствительность к неизмеряемым компонентам. Отдельные компоненты могут оказывать разрушающее действие на датчики. Например, при измерении концентрации CO сильное влияние на выходной сигнал датчика оказывают - перекрестная чувствительность и - неизмеряемый компонент (если и присутствуют в пробе). Кроме того, оказывает разрушающее действие на датчик CO. Поэтому электрохимические датчики должны быть снабжены системой компенсации перекрестной чувствительности, а датчик CO - дополнительно иметь компенсацию от влияния водорода и защиту от диоксида серы.

4.2.6. Показания газоанализаторов выражают в единицах массовой концентрации для объема дымовых газов, соответствующего нормальным условиям: температуре 0 °C, абсолютному давлению дымовых газов 101,3 кПа.

4.3. Методы измерения объемного расхода сухих дымовых газов

4.3.1. Для измерения объемного расхода сухих дымовых газов могут использоваться два косвенных (расчетных) метода, в которых исходными данными являются:

- в первом - средняя скорость потока дымовых газов в измерительном сечении, влажность дымовых газов в этом сечении и его площадь, а также средняя температура газового потока и его абсолютное давление;

- во втором - расход топлива, низшая теплота сгорания и влажность рабочей массы топлива, содержание кислорода (далее по тексту - ) в измерительном сечении.

Первый метод может применяться для определения объемного расхода дымовых газов при сжигании природного газа, мазута и угля; второй - только при сжигании природного газа и мазута.

4.3.2. При использовании первого метода по п. 4.3.1:

- средняя скорость дымовых газов в измерительном сечении определяется в соответствий с п. 4.4 ГОСТ 17.2.4.06 по динамическому давлению потока дымовых газов в контрольной точке измерительного сечения с учетом среднего коэффициента неравномерности поля динамических давлений (динамическое давление в точке измерительного сечения измеряется по разности полного и статического давлений с помощью пневмометрических (напорных) трубок конструкций, "НИИОГАЗ", Прандтля, Пито и др., к которым подключается прибор для измерения разности давлений);

- влажность дымовых газов измеряется в соответствии с разделом 3 ГОСТ 17.2.4.08 психрометрическим или конденсационным методом;

- площадь измерительного сечения определяют в соответствии с пп. 3.4.2 - 3.4.4 ГОСТ 17.2.4.06 с помощью рулетки (наружные или внутренние размеры сечения) и в случае необходимости штангенциркуля (толщину стенки газохода в месте расположения измерительного сечения);

- температуру газового потока измеряют с помощью термоэлектрических термометров, устанавливаемых в средней части измерительного сечения;

- абсолютное давление определяют как сумму атмосферного и статического давления с помощью тех же средств, которые используются для измерения динамического давления.

4.3.3. При определении объемного расхода сухих дымовых газов вторым методом (п. 4.3.1) специальных методов для измерения расхода, влажности и низшей теплоты сгорания топлива не применяют, а используют результаты штатных определений этих параметров; содержание измеряют одновременно с концентрацией загрязняющих веществ одним и тем же газоанализатором.

5.1. Средства измерений, вспомогательные устройства и материалы, используемые при измерении массовой концентрации загрязняющих веществ и содержания кислорода, приведены в таблицах 1 - 3.

5.2. Средства измерений, вспомогательные устройства и материалы, используемые при измерении объемного расхода сухих дымовых газов, приведены в таблицах 4 и 5.

5.3. Все средства измерений, указанные в таблицах 1 и 4, должны иметь действующие свидетельства о поверке, а газовые смеси в баллонах под давлением - действующие паспорта.

6.1. Перед началом выполнения измерений определяют место расположения измерительного сечения и оборудуют рабочие места в соответствии с требованиями п. 7.1.2.1 ОНД-90.

6.2. Определяют неравномерность полей динамических давлений в измерительном сечении, а если оно выбрано в зоне конвективного газохода, то и неравномерность солей массовых концентраций. Для чего:

6.2.1. Измеряют линейные размеры, выполняют эскиз и проводят (условно) разбивку площади измерительного сечения на равновеликие части, количество которых определяют в соответствии с пп. 2.5 и 2.6 ГОСТ 17.2.4.06.

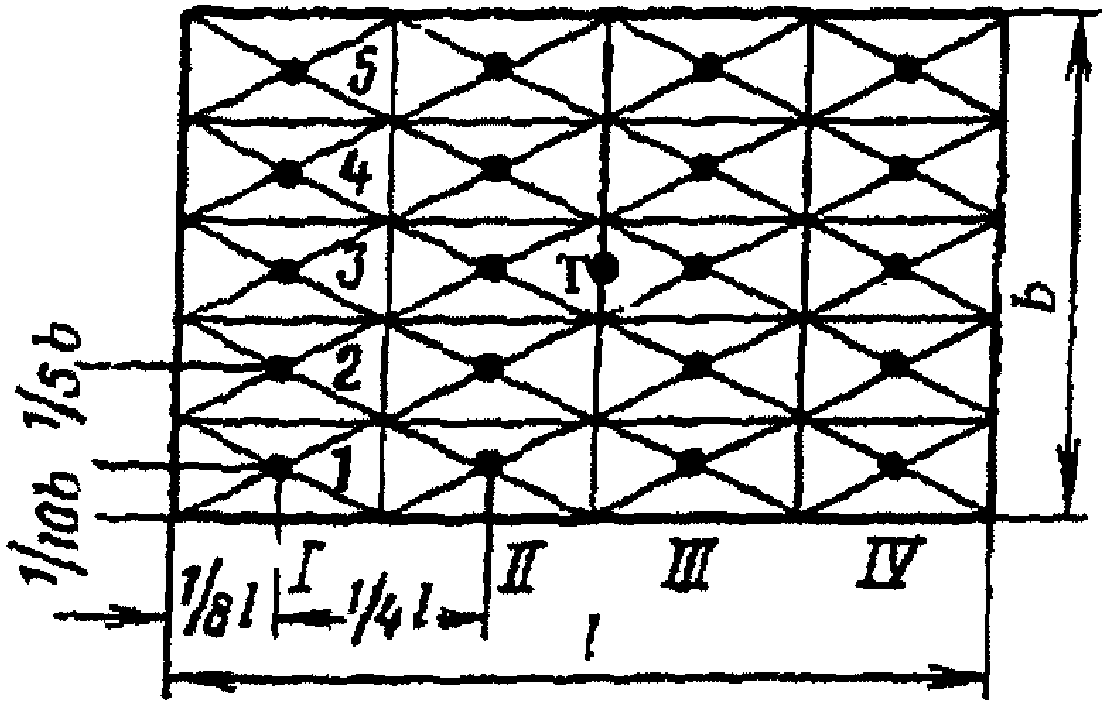

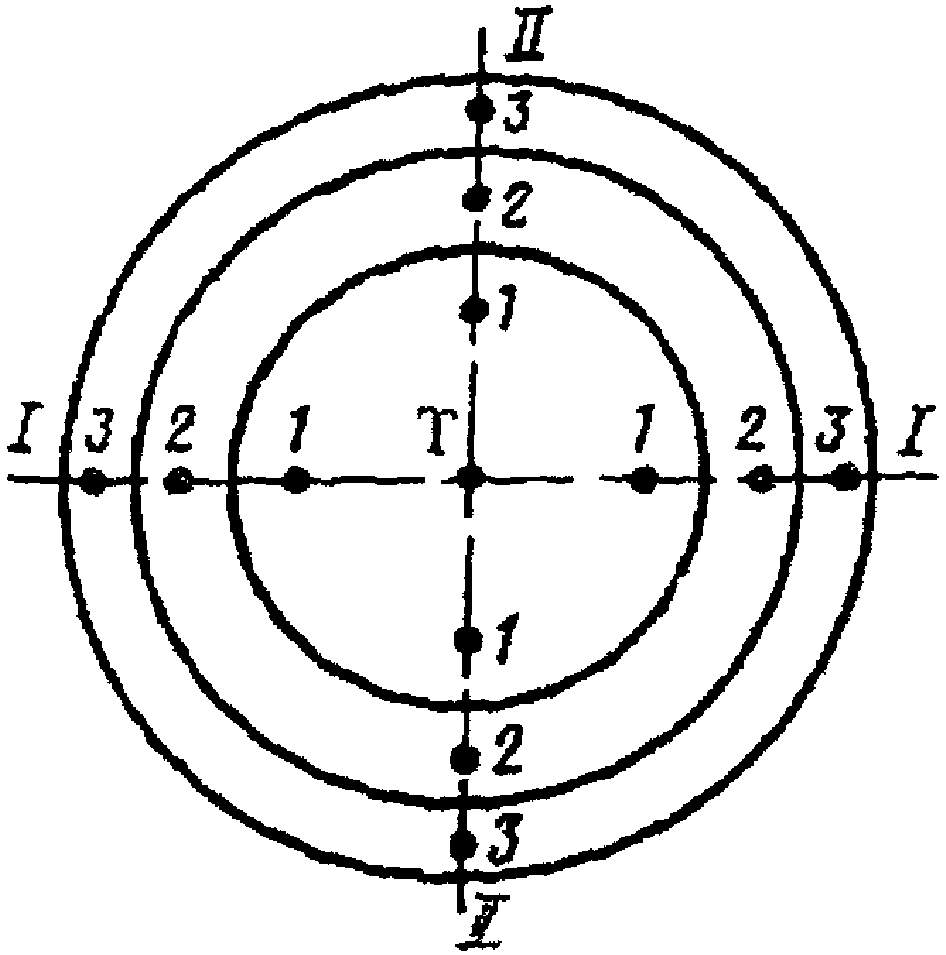

6.2.2. Определяют на эскизе координаты "n" точек измерения локальных значений параметров в соответствии с п. 2.5 ГОСТ 17.2.4.06 и места ввода пневмометрической трубки (пробоотборного зонда), которые должны быть расположены так, чтобы можно было наконечник пневмометрической трубки (пробоотборного зонда) установить в каждую точку. Пример разбивки измерительного сечения, расположения точек измерения и мест ввода пневмометрической трубки показан на рисунке 1.

6.2.3. В местах ввода пневмометрической трубки (пробоотборного зонда) в стенке газохода сверлят отверстия и приваривают соответствующие штуцера и бобышки для ее крепления.

6.2.4. Подготавливают приборы для измерения динамического давления, массовых концентраций загрязняющих веществ и содержания кислорода в соответствии с их руководствами по эксплуатации.

Примечание. При подготовке приборов следует обратить внимание на герметичность соединительных линий, через которые отбираются пробы и передается воздействие давления (пробоотборные зонды, соединительные трубки, устройства пробоподготовки и т.д.). Герметичность этих устройств проверяют методом отсчета спада давления в замкнутой системе, находящейся под испытательным давлением 1 кПа. Падение давления в этих устройствах за 1 мин не должно превышать 0,05 кПа.

6.2.5. Пневмометрическую трубку (пробоотборный зонд) располагают на рабочей площадке (в среде атмосферного воздуха), подключают к прибору, включают его и после установления рабочего режима контролируют показания, которые должны иметь значения 0 (для приборов, измеряющих динамическое давление, массовые концентрации NO, CO, ) и 20,9 (для прибора, измеряющего содержание ).

6.2.6. Пневмометрическую трубку (пробоотборный зонд), не отключая от прибора, устанавливают в подготовленные места ввода в газоход и измеряют локальные значения динамических давлений (массовых концентраций), помещая наконечник трубки (пробоотборного зонда) в точки сечения, определенные в соответствия с п. 6.2.2. При этом необходимо следить за тем, чтобы наконечник был направлен навстречу потоку.

Неравномерность поля должна измеряться при стабильной работе котельной установки.

6.2.7. Определяют средний коэффициент неравномерности поля динамических давлений и поля массовых концентраций (при необходимости). Для этого:

- фиксируют значения динамического давления и массовой концентрации в точке (далее по тексту - контрольная точка), расположенной в геометрическом центре измерительного сечения;

- определяют средние коэффициенты неравномерности и для каждой точки;

где - динамическое давление в j-ой точке измерительного сечения,

- концентрация i-го загрязняющего вещества в j-ой точке измерительного сечения;

- подсчитывают средние коэффициенты неравномерности полей динамических давлений и массовых концентраций, соответственно:

где n - количество точек измерения;

- коэффициент неравномерности динамических давлений (индекс p) или концентраций (индекс c) в j-ой точке.

6.2.8. Операции по пп. 6.2.6 и 6.2.7 проводят для трех технологических режимов работы котельной установки, соответствующих 50, 75, 100% тепловой нагрузки . Эти измерения для каждого измерительного сечения выполняют 1 раз после его выбора. В последующем пользуются полученными результатами.

6.2.9. После определения средних коэффициентов неравномерности полей динамических давлений и массовых концентраций строят графики функций и , которые используют при подсчете массовых выбросов.

6.3. Находят площадь измерительного сечения газохода в соответствии с п. 3.4 ГОСТ 17.2.4.06.

6.4. Подготовку к выполнению измерений влажности газового потока выполняют в соответствии с п. 2 ГОСТ 17.2.4.08, а температуры и статического давления - в соответствии с руководством по эксплуатации соответствующих приборов.

6.5. Если котельная установка работает на твердом топливе, то необходимо предусмотреть заземление пробоотборного зонда в процессе измерений во избежание накопления на нем заряда статического электричества.

7.1. В зависимости от выбранного метода определения объемного расхода дымовых газовых (см. п. 4.3.1) выполняют измерения:

- массовой концентрации загрязняющих веществ;

- динамического давления потока дымовых газов в контрольной точке;

- статического давления потока дымовых газов в измерительном сечении;

- влажности дымовых газов;

- температуры газового потока в средней части измерительного сечения;

- атмосферного давления или только массовой концентрации загрязняющих веществ и содержания кислорода.

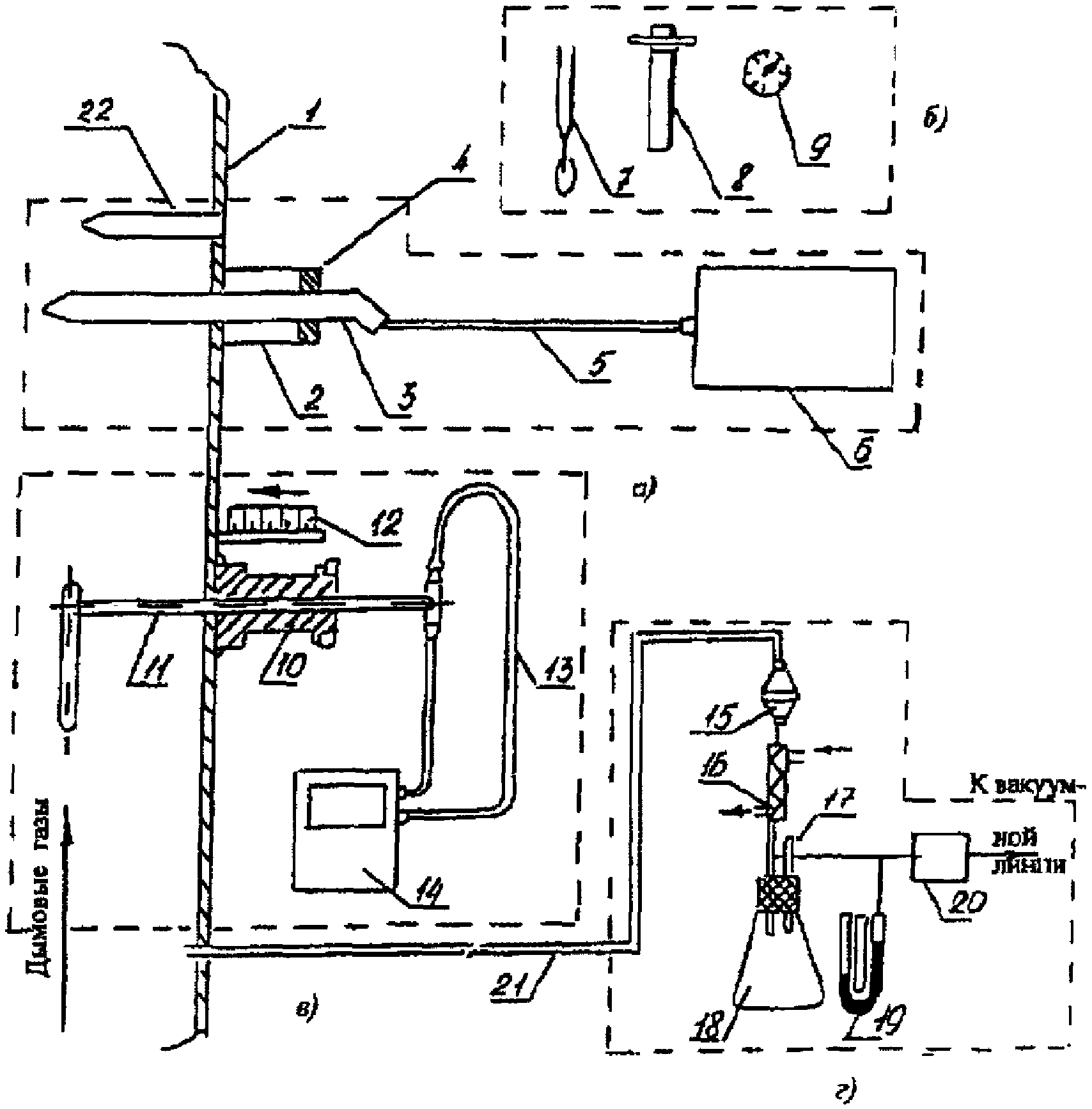

7.2. При измерении массовой концентрации собирают схему, показанную на рисунке 2, а, и проводят следующие операции:

Примечание. Приборы (поз. 7 - 9 и 22) используют при необходимости контроля условий проведения измерений.

7.2.1. Включают газоанализатор и ожидают завершения процесса его автокалибровки, при этом пробоотборный зонд должен находиться в среде атмосферного воздуха.

7.2.2. После установки показаний кислородного датчика 20,9% и нулевых показаний остальных пробоотборный зонд вводят в газоход таким образом, чтобы проба отбиралась из контрольной точки.

7.2.3. После стабилизации показаний прибора начинают регистрировать результаты измерений в соответствии с инструкцией по его эксплуатации. Одновременно в случае необходимости записывают результаты измерений содержания кислорода.

7.3. Для определения динамического давления собирают схему, показанную на рисунке 2, в, и проводят измерения в соответствии с инструкцией по эксплуатации дифференциального манометра ДМЦ-01/М. Одновременно с помощью этого же прибора измеряют статическое давление в газовом потоке.

7.4. Влажность в соответствии с п. 3.2 ГОСТ 17.2.4.08 измеряют по схеме, показанной на рисунке 2, г.

7.5. Температуру газового потока измеряют в соответствии с инструкцией по эксплуатации цифрового термометра. Датчик вводят в газоход через специальный штуцер и располагают его чувствительный элемент на расстоянии от стенки не меньше 0,2L (L - расстояние между противоположными стенками газохода).

7.6. Измерения должны проводиться в течение 20 мин в одних и тех же условиях при неизменных параметрах, определяющих выбранный режим работы котельной установки, сериями, количество которых должно быть не менее трех. Интервал между сериями должен составлять не менее 3 мин. Количество наблюдений каждого параметра в серии должно быть не менее трех. Измерения в каждой серии проводятся непрерывно в последовательности заполнения горизонтальных строк и фиксируются в журнале, форма которого приведена в Приложении Г. В период выполнения измерений периодически каждые 10 мин регистрируют атмосферное давление по барометру-анероиду.

8.1. За результат измерения данного параметра принимают среднее арифметическое результатов наблюдений, полученных в n сериях измерений.

8.2. Определяют массовый M выброс i-го загрязняющего вещества по результатам выполненных измерений по формуле

где - средний коэффициент неравномерности поля концентрация по измерительному сечению газохода. Для измерительного сечения, находящегося в конвективном газоходе, его определяют в соответствии с п. 6.2.9, для остальных участков газоходов ;

- результат измерения массовой концентрации i-го загрязняющего вещества, мг/м3. При определении массового выброса значения подсчитывают по измеренной массовой концентрации , как <*>;

- объемный расход сухих дымовых газов, определяемый по формуле

где - средний коэффициент неравномерности поля динамических давлений, полученный в соответствии с п. 6.2.9;

- коэффициент напорной трубки;

, , , , , S - результаты измерений, соответственно: перепада давления в контрольной точке измерительного сечения, статического давления, температуры, влажности потока дымовых газов, атмосферного давления, площади измерительного сечения.

--------------------------------

<*> В соответствии с формулами, приведенными в п. 4.2.2, имеем .

<**> Формулы (6), (8) и (9) получены на основе зависимостей, приведенных в ГОСТ 17.2.4.06-90 и монографии "Теплотехнические расчеты по приведенным характеристикам топлива" (авт. Я.Л. Пеккер). Вывод формул см. в Приложении Д.

8.3. Определяют массовый выброс i-го загрязняющего вещества по значениям , полученным на основе измерений штатными приборами и измерений массовых концентраций загрязняющих веществ и содержания кислорода, выполненных по данной МВИ, по формуле

где - объемный расход сухих дымовых газов, подсчитываемый с использованием штатных измерений по формуле

при использовании в качестве топлива мазута и

при использовании в качестве топлива природного газа,

где , - расход топлива (мазута и газа соответственно) на котельную установку, измеряемый штатным расходомерным устройством, т/ч (тыс. м3/ч);

- результат измерения содержания кислорода;

- низшая теплота сгорания рабочей массы топлива, кДж/кг, для твердого и жидкого топлива и кДж/м3 - для газообразного;

- влажность топлива на рабочую массу, %.

За значения и принимают последние результаты их определения, полученные при анализе топлива в аналитической лаборатории ТЭС.

Примечание. Формулы (8), (9) относятся к случаю сжигания одного вида топлива. При совместном сжигании мазута и природного газа рассчитывают для каждого топлива в отдельности и полученные результата суммируют.

9.1. Точность результатов определения массовых выбросов обеспечивается точностью результатов измерений отдельных параметров.

9.2. Контроль точности результатов измерений массовых концентраций CO, NO, и содержания в дымовых газах переносным газоанализатором проводят в случае возникновения сомнений в результатах измерений указанных компонентов, а также периодически по каждому измерительному каналу с помощью баллонов с ПГС.

При отрицательном результате контроля проводят в соответствии с инструкцией по эксплуатации прибора корректировку показаний газоанализатора, относящихся к тем компонентам, погрешность результатов измерений которых превышает допустимую. Эту операцию выполняют, если она предусмотрена в эксплуатационной документации для потребителя. В других случаях газоанализатор следует направить в сервисную службу для корректировки и ремонта.

9.3. Точность результатов измерений температуры, избыточного давления, скорости, площади измерительного сечения, расхода и влажности газового потока контролируют путем проведения периодических поверок средств измерений, используемых при выполнении данных измерений, в соответствии с нормативной документацией по поверке на каждый конкретный тип СИ.

10.1. В качестве показателя точности измерения массовых выбросов загрязняющих веществ принимается интервал, в котором находится абсолютная погрешность измерения.

10.2. Устанавливается следующая форма представления результатов измерения:

где - массовый выброс i-ого загрязняющего вещества, г/с;

и - нижняя и верхняя границы интервала, в котором находится абсолютная погрешность измерения массового выброса, г/с.

Верхнюю и нижнюю границы интервала находят по значению приписанной относительной погрешности измерения (см. п. 3.1) как .

К работе по измерению массового выброса загрязняющих веществ с помощью переносного газоаналитического комплекта допускаются лица, имеющие высшее и среднее специальное техническое образование, изучившие инструкции по эксплуатации приборов, входящих в газоаналитический комплект и "Руководство по контролю источников загрязнения атмосферы" ОНД-90, и имеющие опыт проведения газового анализа не менее 6 мес.

12.1. Перед началом работы лица, проводящие измерения состава и расхода дымовых газов с помощью газоаналитического комплекта, должны быть ознакомлены с действующими на данном предприятии правилами безопасности.

12.2. Работы, связанные с отбором проб на высоте, допускается проводить только при наличии прочных устойчивых площадок, огражденных перилами высотой не менее 1 м.

Запрещается устраивать временные настилы на случайных опорах, ставить леса, подмостки на конструкционные элементы, не рассчитанные на дополнительную нагрузку, а также крепить их к малоустойчивым частям здания.

12.3. Монтаж, установку и эксплуатацию приборов проводить в вентилируемых взрывобезопасных существующих или специально построенных помещениях. Концентрация агрессивных и токсичных газов и паров в воздухе помещений должна быть не выше указанных в ГОСТ 12.1.005 значений. Помещения должны быть освещены в соответствии с действующими нормами СНиП II-4.

12.4. При проведении ремонтных и монтажных работ приборы должны быть отключены от сети с помощью сетевых разъемов. Баллоны с газами при этом должны быть перекрыты.

12.5. При работе с баллонами, наполненными поверочными газовыми смесями, необходимо соблюдать следующие требования:

- баллоны должны быть установлены на расстоянии не менее 1 м от источника тепла;

- не допускать утечек газа в местах подсоединения баллонов к соединительным шлангам, проверяя их мыльной пеной не реже 1 раза в месяц;

- давление поверочных газовых смесей должно быть не более 50 кПа.

12.6. Эксплуатация электроприборов и электроустановок, используемых в процессе проведения измерений, должна проводиться в соответствии с требованиями ГОСТ 12.1.019, правилами технической эксплуатации и техники безопасности при эксплуатации электроустановок потребителей, утвержденными Госэнергонадзором РФ.

Массовый расход (выброс) данного загрязняющего вещества является косвенно измеряемой величиной, определяемой по формуле

где - среднеарифметическое значение результатов наблюдений за концентрацией i-го загрязняющего вещества (см. Приложение Г);

- расход сухих газов, находится по формуле

если измеряют скорость, площадь сечения газохода, влажность дымовых газов, или

если его определяют по измеренным расходу (используют штатные измерения), теплотворной способности и влажности мазута (с учетом данных штатного лабораторного контроля), содержанию кислорода в дымовых газах (измеряют в выбранном сечении), и

если определяется по измеренным расходу природного газа (используют штатные измерения), его теплотворной способности (используют данные штатного лабораторного контроля), содержанию кислорода в дымовых газах (измеряют в выбранном сечении).

Для удобства оценки погрешности вводим условные величины:

Погрешность косвенно измеряемых величин, вычисляемых по формулам (Б.1), (Б.2), (Б.3), (Б.4), определяют из следующих выражений:

Оценка погрешности условных величин:

Примечания.

1. Предусматривается, что датчик температуры имеется в комплекте газоанализатора. При необходимости эти измерения могут также проводиться с помощью отдельного датчика и соответствующего измерительного прибора.

2. При использовании измерений штатными приборами в графы для и записывают , , а в графу t - расход топлива В, соответственно заменяя обозначения.

Формулы получены на основе зависимостей, приведенных в [1] и [2] <*>.

--------------------------------

<*> Здесь и далее [1] - ГОСТ 17.2.4.06-90. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения; [2] - Пеккер Я.Л. Теплотехнические расчеты по приведенным характеристикам топлива (обобщенные методы). М.: Энергия, 1977.

Д.1. Формула (6) - Расчет расхода сухих дымовых газов по измеренной скорости потока

Д.1.1. Расход дымовых газов V, м3/с, при рабочих условиях - фактических значениях температуры , °C, атмосферного давления , кПа, статического давления , кПа, и влажности , г/м3, - отделяют в соответствии с [1] по формуле

где - средняя скорость потока дымовых газов, м/с;

S - площадь измерительного сечения газохода, м2.

Д.1.2. Среднюю скорость потока дымовых газов вычисляют по формуле, приведенной в [1]:

где - коэффициент неравномерности поля скоростей;

- динамическое давление в контрольной точке измерительного сечения, Па;

- плотность газа при рабочих условиях, кг/м3.

Д.1.2.1. Динамическое давление определяют по формуле из [1]

где p - отсчет по шкале микроманометра, Па;

- коэффициент, зависящий от угла наклона измерительной трубки микроманометра;

- коэффициент напорной трубки, определяемый при ее метрологической аттестации.

При использовании в комплекте с напорной трубкой цифрового дифференциального манометра (например, ДМЦ-01/М) значения динамического давления определяют по формуле

где - измеренный перепад давлений на напорной трубке.

Д.1.2.2. Плотность дымовых газов при рабочих условиях определяют на основе уравнения состояния газов по формуле

где - плотность дымовых газов при нормальных условиях (; ), кг/м3, принимают равной [1].

Д.1.3. Расход дымовых газов при нормальных условиях (, м3/с) с учетом [1] и уравнения состояния газов определяют по формуле

или, определяя в м3/ч, получаем:

Д.1.4. Расход сухих дымовых газов при нормальных условиях (, м3/ч) определяют как разность объемов полного и занимаемого водяными парами по формуле

где - объемная доля водяных паров в потоке дымовых газов.

Используя формулы (Д.1) - (Д.8), получаем

Д.1.5. Значение определяют с помощью закона Авогадро по формуле

где - влажность потока дымовых газов при нормальных условиях, измеренная в соответствии с ГОСТ 17.2.4.08, г/м3;

- молярный объем газа при нормальных условиях ;

- молярная масса водяного пара, равная 18 г/моль.

Д.1.6. С учетом формулы (Д.10) получаем расчетную формулу (6) для определения :

Д.2. Формулы (8) и (9) для расчета расхода сухих дымовых газов по расходу топлива

Д.2.1. Действительный объем сухих дымовых газов, образующихся при сгорании 1 кг мазута (, м3/кг) или 1 м3 природного газа (, м3/м3) <*> при нормальных условиях, определяют в соответствии с [2] по формуле

где - коэффициент избытка воздуха;

x, a - коэффициенты, зависящие от вида топлива;

- низшая теплота сгорания рабочей массы топлива, кДж/кг для жидкого топлива и кДж/м3 для газообразного топлива;

- влажность топлива на рабочую массу, %.

--------------------------------

<*> Для мазута размерность здесь и далее - м3/кг, для природного газа - м3/м3. Все расчеты для газообразного топлива относятся к 1 м3 сухого газа при нормальных условиях (p = 101,3 кПа; t = 0 °C).

Д.2.1.1. Значения определяют по формуле, приведенной в [2]:

где y - коэффициент, зависящий от вида топлива;

- содержание кислорода в дымовых газах.

Д.2.1.2. Значения коэффициентов x, a, y на основании данных [2] приведены ниже:

Д.2.2. Объемный расход сухих дымовых газов (, м3/ч) при сгорании данного количества топлива при нормальных условиях определяют по формуле

где В - часовой расход топлива, т/ч (для мазута) или тыс. м3/ч (для природного газа).

Д.2.3. С учетом формул (Д.11) - (Д.13) и значений коэффициентов, приведенных в п. Д.2.1.2, получаем расчетные формулы (8) и (9) для определения объемного расхода сухих дымовых газов при использовании в качестве топлива:

мазута

природного газа

где , - соответственно расход мазута или природного газа на котельную установку, измеряемый штатным расходомерным устройством, т/ч (тыс. м3/ч).
