"Инструкция по расчету промышленных запасов, определению, учету потерь угля (сланца) в недрах при добыче" разработана Департаментом угольной промышленности Минтопэнерго России с участием специалистов ВНИМИ, компании "Росуголь", Госгортехнадзора России, других организаций и предприятий угольной отрасли на основе Закона "О недрах", нормативных документов и актов по использованию и охране недр в угольной промышленности.

Инструкция является обязательной для предприятий и организаций угольной промышленности Российской Федерации. С выходом ее утрачивает силу "Отраслевая инструкция по учету балансовых и расчету промышленных запасов, определению, нормированию, учету и экономической оценке потерь угля (сланца) при добыче" (Приказ Минуглепрома СССР от 30.09.74 N 353, Москва, 1974 г.).

Инструкция является собственностью Департамента угольной промышленности Минтопэнерго России. Перевод ее на другие языки, тиражирование, переиздание и использование в производственной деятельности в странах СНГ и других государствах разрешается только на коммерческой основе.

Редакционная комиссия: И.Ф. Петров (председатель), В.С. Зимич (зам. председателя), А.М. Навитний (зам. председателя), М.А. Иофис, М.Г. Козаченко, Е.Н. Лабутин, А.Ф. Пастушенков, А.Н. Пономарев, В.М. Савин, С.П. Смирнов, В.Ф. Твердохлебов.

1.1. Промышленные запасы угля (сланца) <*> рассчитываются на основе балансовых запасов категорий A + B + C1, учтенных в границах горных отводов шахт и разрезов Государственным балансом полезных ископаемых Российской Федерации.

--------------------------------

<*> В дальнейшем все указания по углю относятся и к сланцу, за исключением случаев, где это специально оговорено.

1.2. Настоящая Инструкция является нормативным документом, регламентирующим порядок расчета промышленных, вскрытых, подготовленных и готовых к выемке запасов: определение и учет фактических потерь угля в недрах при его добыче; составление отраслевого отчета по форме 1-пз "Состояние запасов угля (сланца) в недрах (открытые и подземные работы)" и государственного отчета по форме 11-шрп "Отчет о потерях угля (сланца) в недрах (подземные и открытые работы)".

1.3. Расчет промышленных запасов по горизонтам, блокам, крыльям, участкам, другим частям полей шахт и разрезов выполняется исходя из балансовых запасов этих частей в их фактических границах.

1.4. Промышленные, вскрытые, подготовленные и готовые к выемке запасы рассчитываются с учетом раздела 2 настоящей Инструкции и отражаются в отраслевой статистической отчетности по форме 1-пз по состоянию на 1 января следующего за отчетным года (Приложение 1) .

1.5. Определение, расчет и учет промышленных, вскрытых, подготовленных и готовых к выемке запасов и потерь угля в недрах ведется по чистым угольным пачкам из запасов, указанных в п. 1.1 настоящей Инструкции.

1.6. Потери угля в недрах определяются и учитываются согласно разделу 3 настоящей Инструкции и отражаются в Государственной отчетности по форме 11-шрп (годовая) , утвержденной Госкомстатом России от 22.06.94 N 82 (Приложение 5).

1.7. Фактические потери определяются маркшейдерской и геологической службами предприятий с выделением сверхнормативных потерь по каждой выемочной единице (участку) и в целом по шахте.

1.8. Сверхнормативные потери по выемочной единице (участку) рассчитываются как разность между фактическими и нормативными (плановыми) потерями, пересчитанными на фактическую добычу по формуле:

где - пересчитанные на фактическую добычу нормативные (плановые) потери, тыс. т;

Д - фактическая добыча, тыс. т;

- утвержденные нормативные (плановые) потери по выемочной единице (участку), %.

1.9. Сверхнормативные потери в целом по шахте - это сумма сверхнормативных потерь по выемочным единицам (участкам).

1.10. При невозможности установления добычи по чистым угольным пачкам на основе маркшейдерских замеров выработанного пространства добыча принимается по данным статистического учета. В этом случае при разработке угольных пластов сложного строения перевод добычи угля по статистическому учету в добычу по угольным пачкам производится по формуле:

где - добыча по угольным пачкам, т;

- добыча угля по статистическому учету, т;

- зольность породы, засоряющей уголь, %;

- зольность угольных пачек, %;

- зольность добытого угля по статистическому учету, %.

Аналогичный расчет добычи горючего сланца осуществляется по формуле:

где Д - добыча сланца, принятая для расчета потерь, т;

- добыча товарного сланца (по статистическому учету), т;

- удельная теплота сгорания товарного сланца, МДж;

- удельная теплота сгорания неразубоженного сланца, МДж.

Перевод добычи угля по статистическому учету в добычу по угольным пачкам может производиться и другими способами (при помощи коэффициентов разубоживания, определения опытным путем и т.п.).

1.11. Погашенные запасы по выемочной единице (участку) определяются как сумма добытого и потерянного в недрах угля, по шахте - как сумма погашенных запасов по выемочным единицам (участкам).

1.12. Добыча и потери, составляющие погашенные запасы, определяются маркшейдерской и геологической службами по чистым угольным пачкам из запасов, указанных в п. 1.1 настоящей Инструкции.

Все расчеты по платежам и отчислениям, связанные с погашенными запасами, осуществляются по данным таких определений.

2.1. Промышленными запасами является часть балансовых запасов в границах горного отвода, которая подлежит извлечению из недр.

2.2. Промышленные запасы рассчитываются по каждому действующему, строящемуся, проектируемому и резервным горизонтам путем исключения из балансовых запасов категорий A + B + C1 эксплуатационных, общешахтных и потерь у геологических нарушений, а также запасов, нецелесообразных к отработке (Приложение 1) .

2.3. По горизонтам промышленные запасы определяются по каждому пласту с выделением коксующихся углей и запасов по маркам. По категориям промышленные запасы не рассчитываются. Необходимость подсчета запасов на разрезах по горизонтам (уступам) устанавливает технический руководитель разреза.

2.4. Промышленные запасы могут определяться и по другим участкам шахтного поля (поля разреза) (блокам, этажам, панелям, крыльям и т.д.), исходя из необходимости.

2.5. Исходными материалами для расчета промышленных запасов являются:

- данные о балансовых запасах по пластам, горизонтам, маркам и др.;

- текущие и перспективные планы развития горных работ;

- материалы технического проекта шахты (разреза);

- лицензия на право добычи угля с объемными границами, установленными горным отводом с данными по запасам в этих границах;

- данные по запасам в утвержденных границах постоянных предохранительных целиков под объекты поверхности и горные выработки: барьерных, противопожарных и других целиках;

- геологическая и маркшейдерская документация горных выработок.

2.6. Расчет промышленных запасов осуществляется:

- на действующем горизонте - исходя из анализа применяемых систем разработки, текущих и перспективных планов развития горных работ и определенных на их основе потерь угля в недрах;

- по строящемуся горизонту - по проекту строительства с учетом его оценки и возможных обоснованных изменений проектных параметров систем разработки и принятого в проекте выемочного оборудования;

- на проектируемом - по имеющимся проектам, проработкам с учетом опыта работы на действующем и строящемся горизонте;

- резервным горизонтам - с использованием проектных материалов шахты, фактического опыта работы. При необходимости осуществляется раскройка поля с последующим определением потерь и запасов, нецелесообразных к отработке.

Порядок расчета промышленных запасов приведен в Приложении 1 .

2.7. Проектными потерями является часть балансовых запасов угля, которая предусматривается к безвозвратному оставлению в недрах при отработке всех запасов шахты (разреза). Они складываются из потерь общешахтных, эксплуатационных и у геологических нарушений.

С учетом пункта 2.6 расчет проектных потерь производится на весь оставшийся период времени до полной отработки запасов данного пласта, горизонта, шахты (разреза).

2.8. К проектным эксплуатационным потерям относятся потери в целиках и угольных пачках, связанные с системой разработки, технологией горных работ, применяемого оборудования и способом добычи.

2.9. К проектным потерям у геологических нарушений относятся потери у разрывных нарушений и на площадях с серией мелких нарушений, вызванные карстовыми явлениями, значительными колебаниями углов падения, наличием складок, сложными контурами подсчета запасов, большой обводненностью, неустойчивыми боковыми породами и др.

2.10. Проектные размеры нарушенных зон у крупных геологических нарушений определяются на основании сведений о нарушенности пород и фактических размеров целиков вблизи этого нарушения на соседних участках. Ширина зоны определяется путем экстраполяции с учетом развития или затухания нарушения. В случае когда нарушение не вскрыто горными работами, но имеются разведочные данные о его параметрах, ширину зоны рекомендуется определять по аналогии с подобными нарушениями, вскрытыми горными работами на данном шахтном поле или на соседних с ним полях.

Длина зоны принимается равной предполагаемой протяженности нарушения в пределах шахтного поля.

2.11. Запасы, нецелесообразные для отработки по технико-экономическим причинам, определяются на вскрытой части поля непосредственно по данным геологической документации горных выработок, на невскрытой - на основе обобщения результатов геолого-разведочных и шахтно-геологических работ, выполняемого маркшейдерской и геологической службами шахты.

2.12. Участие в промышленных запасах запасов категории C1 устанавливается на основе анализа их подтверждаемости в течение нескольких предыдущих лет на отработанных и действующих горизонтах шахты сравнением фактически погашенных запасов в блоках категории C1 с учтенными при подсчете.

2.13. Промышленные запасы определяются маркшейдерской и геологической службами шахты по проектам ведения горных работ, геологической и маркшейдерской документации ежегодно на начало года и учитываются в специальной книге, рекомендуемая форма которой приведена в Приложении 1 .

Для оценки промышленных запасов на текущую дату допускается их определение путем исключения из промышленных запасов на начало года фактически добытого угля за прошедший период года, а ожидаемого их значения - исключением ожидаемой или проектной добычи.

2.14. Из промышленных запасов выделяются: вскрытые, подготовленные и готовые к выемке.

2.15. Вскрытыми при подземном и открытом способах разработки являются промышленные запасы, для извлечения которых пройдены необходимые для этой цели вскрывающие выработки (шахтные стволы, штольни, капитальные квершлаги, капитальные уклоны, капитальные гезенки, слепые шахты, капитальные траншеи, съезды и пр.) и проходка дополнительных капитальных горных выработок, а также углубка и расширение пройденных не требуется.

2.16. При подземном способе разработки при установлении контура вскрытых запасов следует исходить из того, что при горизонтальном залегании пласта шахтным стволом (штольней, гезенком) вскрываются запасы в контуре, определяемом границами шахты (горного отвода) и известными крупными геологическими нарушениями.

Примечание. Здесь и далее крупными геологическими нарушениями считаются нарушения, отработка запасов за которыми требует прохождения новых капитальных выработок.

При пологом, наклонном и крутом падении пласта наклонным шахтным стволом, штольней, капитальным гезенком, капитальным квершлагом вскрываются запасы, ограниченные:

- по простиранию техническими границами или известными крупными геологическими нарушениями;

- по падению - горизонтом околоствольного двора наклонного шахтного ствола, горизонтом штольни или капитального квершлага, горизонтом, вскрытым гезенком, капитальным уклоном;

- по восстанию - границей безопасного ведения горных работ, вышележащим отработанным горизонтом или технической границей, известным геологическим нарушением.

Капитальным уклоном вскрываются запасы, ограниченные по восстанию горизонтом основного штрека, с которого пройден уклон; по падению - горизонтом нижнего этажного штрека, засеченного с уклона. Запасы уклонной части при учете относятся к горизонту основного штрека.

2.17. При открытом способе разработки при пологом и наклонном залегании пластов контур вскрытых запасов определяется границами поля разреза (горного отвода), если не требуется дополнительного вскрытия по мере отработки запасов. В противном случае контур определяется без учета запасов, требующих дополнительного вскрытия.

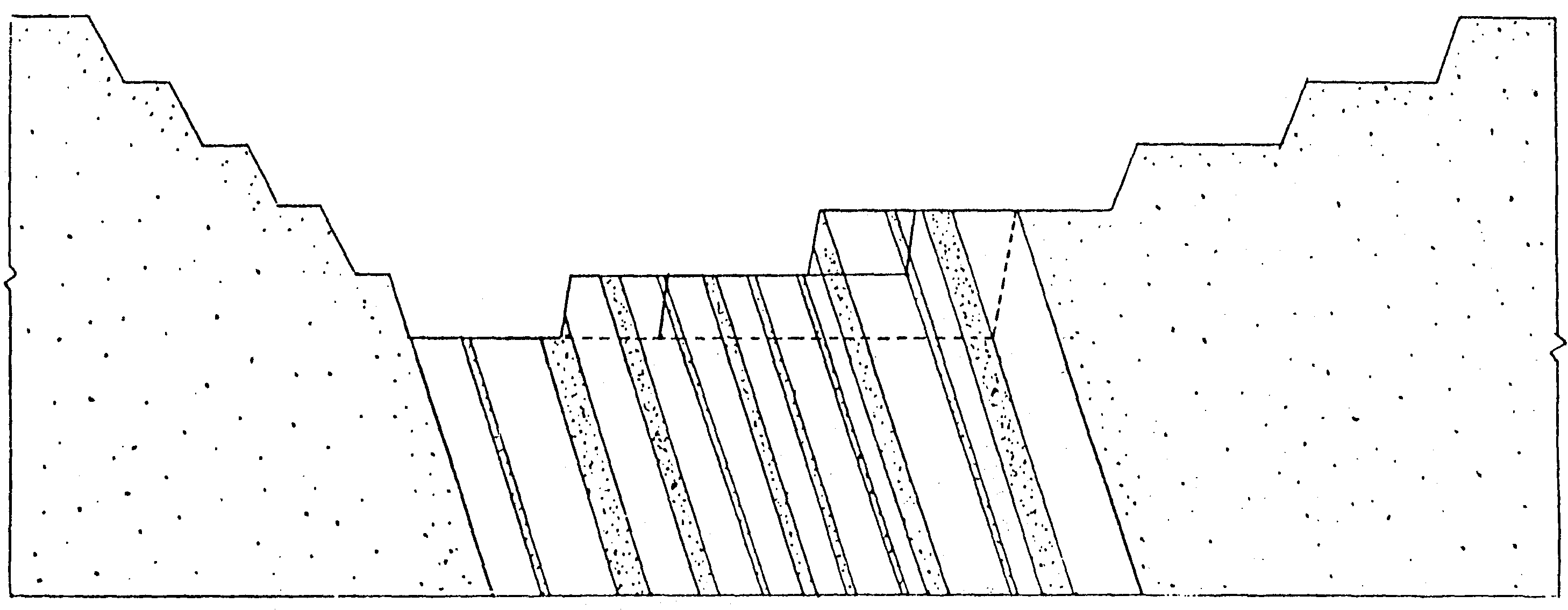

При крутонаклонном и крутом залегании контур вскрытых запасов по простиранию определяется границами разработки, по падению - горизонтом, ниже которого подготовка и выемка угля на пройденные (действующие) капитальные траншеи (съезды, ж.-д. станции) технически невозможна или экономически нецелесообразна.

2.18. Подготовленными при подземном способе являются запасы из числа вскрытых, для разработки которых пройдены подготавливающие выработки, определяющие очистные работы по принятой системе разработки.

При этажной подготовке шахтного поля (рис. 1) эти запасы определяются для каждого подэтажа (этажа) в пределах контура, имеющего следующие границы:

- по простиранию - от разрезной печи (или забоя лавы) до линии, проведенной из угольного забоя основного нижнего (промежуточного) штрека перпендикулярно этому штреку (при сплошной системе разработки - от разрезной печи или забоя лавы до границы выемочного поля);

- по восстанию - основной (промежуточный) верхний штрек;

- по падению - основной (промежуточный) нижний штрек (при сплошной системе разработки - проектное положение штрека или его раскоски).

а)

б)

При панельной подготовке шахтного поля (рис. 2) подготовленные запасы определяются для каждого столба в панели по мере проходки подготавливающих выработок, определяющих параметры системы разработки.

2.19. Подготовленными при открытом способе разработки являются все обнаженные от вскрышных пород вскрытые запасы, выемка которых возможна по принятой технологии с соблюдением ПБ, ПТЭ как при добыче, так и формировании предельного положения угольных бортов (углов откоса, берм безопасности и др. параметров), рис. 7 - 12 .

Примечание. 1. При разработке сложных месторождений, когда одновременно с выемкой пластов требуется параллельно отгружать породы междупластий ( рис. 7 и 9 ), подготовленные запасы подсчитываются по горизонтам по мере их нарезки. 2. При разработке сближенных пластов по бестранспортной или комбинированных системах разработки, когда основной объем вскрыши выполняется при вскрытии верхнего пласта, определение подготовленных запасов допускается производить по всем сближенным пластам. 3. Мощность слоя породы, оставляемого на кровле пласта, при котором допускается подсчет подготовленных запасов, устанавливается предприятием в зависимости от гипсометрии, механизации работ на вскрыше и зачистке исходя из обеспечения минимальных потерь угля и экономической целесообразности. 4. Обнаженные от вскрышных пород запасы, перекрытые в ходе работ оползнем, в подготовленные запасы не включаются. Запасы, перекрытые развалом пород при взрывных работах, из подготовленных не исключаются.

2.20. Готовыми к выемке запасами при подземном способе разработки являются подготовленные запасы, для выемки которых проведены все подготовительные выработки, позволяющие обеспечить после монтажа оборудования отбойку, доставку и транспортировку угля в полном соответствии с требованиями ПБ и ПТЭ, без нарушения принятой технологии, с обеспечением полноты отработки промышленных запасов и качества добываемого угля.

В зависимости от систем разработки контуры готовых к выемке запасов будут различными (рис. 3 - 6 ).

а)

б)

а)

б)

При разработке пластов слоями, разработке сближенных пластов, а также при одновременной разработке нескольких этажей или подэтажей необходимо руководствоваться следующими правилами.

При одновременной выемке слоев и при наличии в каждом из них нормально действующей линии очистных забоев запасы, готовые к выемке, определяются в контурах всего выемочного участка для тех слоев, в которых пройдены все выработки, определяющие готовые к выемке запасы.

Если разработка одного из слоев остановлена или не начата и запасы его по каким-либо причинам исключены из числа готовых к выемке, а в других слоях произведены все подготовительные выработки, то запасы, готовые к выемке, подсчитываются только по тому слою, где очистные работы должны производиться раньше, в границах, исключающих подработку (надработку) других слоев.

Эти условия подсчета готовых к выемке запасов относятся также к одновременной разработке свиты сближенных пластов и нескольких этажей (подэтажей) при наличии на каждом пласте (этаже, подэтаже) нормально действующей линии очистных забоев (необходимое опережение, вентиляция и т.п.).

Примечание. Подсчет готовых к выемке запасов на пластах, опасных по горным ударам и склонных к внезапным выбросам угля и газа, производится с учетом обеспечения требований по безопасному ведению горных работ на таких пластах.

При разработке пластов пологого падения сплошной системой "лава - штрек" готовые к выемке запасы не подсчитываются.

Готовые к выемке запасы при открытом способе разработки - это часть подготовленных запасов, выемка которых возможна без нарушения технологического цикла вскрышных и добычных работ с соблюдением ТБ и ПТЭ и обеспечением полноты выемки и качества угля ( рис. 7 - 12 ).

При разработке пластов, когда параллельно с добычей угля необходима выемка вскрыши (зачистка, породные прослои, междупластия), готовые к выемке запасы не подсчитываются (рис. 7 и 9 ).

- контур подготовленных запасов

- запасы, готовые к выемке

- породы

- уголь

а)

б)

в)

г)

Не подсчитываются готовые к выемке запасы при крутом и крутонаклонном залегании пластов на угольных горизонтах, опережающих вскрышные более, чем это предусмотрено проектом.

2.21. Применительно к настоящей Инструкции контуры подготовленных и готовых к выемке запасов устанавливаются маркшейдерской и геологической службами шахты (разреза) исходя из конкретных горно-геологических условий, систем разработки и применяемого оборудования.

2.22. Отчет о состоянии и движении запасов угля в недрах составляется один раз в год по состоянию на 1 января следующего за отчетным года по действующим шахтам и разрезам в пределах их горных отводов (технических границ) и отражает состояние балансовых, промышленных, вскрытых, подготовленных и готовых к выемке запасов по горизонтам и пластам на шахтах; пластам и территориально обособленным участкам на разрезах.

2.23. Годовой отчет о состоянии запасов составляется по форме 1-пз (уголь) , Приложение 4 . К отчету прилагается пояснительная записка с анализом движения и состояния запасов на действующих, строящихся и проектируемых горизонтах, а также в целом по шахте (разрезу).

3.1. Потери угля при добыче определяются по угольным пачкам, включенным в балансовые запасы.

3.2. Учет фактических потерь угля в недрах при добыче осуществляется с целью контроля правильности использования недр, анализа соответствия применяемых систем разработки, оборудования, схем экскаваторных работ данным горно-геологическим условиям и выявления недостатков полноты извлечения запасов угля при ведении горных работ.

3.3. Фактические потери угля в недрах складываются из потерь в целиках, пачках угля между слоями, в кровле и почве, а также отбитого угля, оставляемого в выработках или перемещенного на породные отвалы с вмещающими породами.

3.4. Фактические потери делятся на три класса:

- общешахтные (общекарьерные) потери;

- потери из-за геологических нарушений и гидрогеологических условий;

- эксплуатационные потери.

3.5. К общешахтным (общекарьерным) потерям относятся запасы:

- в предохранительных целиках под различными зданиями, сооружениями и природными объектами, расположенными на земной поверхности;

- в целиках, оставляемых для охраны буровых скважин, вертикальных и наклонных стволов, шурфов, капитальных квершлагов, бремсбергов, уклонов, штреков и других капитальных горных выработок и капитальных съездов на разрезах;

- в противопожарных, барьерных целиках, в целиках у границ безопасного ведения горных работ.

Общешахтные (общекарьерные) потери не нормируются и переводятся в фактические потери в том отчетном периоде, в котором закрываются подходы к ним. В случаях, когда предохранительный целик распространяется на несколько горизонтов, списание его запасов в фактические потери производится по частям, по мере отработки горизонтов.

3.6. К потерям из-за геологических нарушений и гидрогеологических условий относятся запасы:

- в целиках у крупных геологических нарушений;

- на участках аномальных изменений мощности пласта внутри выемочного участка;

- у контуров подсчета запасов угля при их сложной конфигурации;

- в зонах мелкоамплитудной нарушенности;

- в обводненных частях пластов, нормальная и безопасная эксплуатация которых невозможна, а осушение не дает положительных результатов;

- в других случаях.

Потери из-за геологических нарушений и гидрогеологических условий не нормируются и переводятся в фактические в том отчетном периоде, в котором закрываются подходы к этим запасам.

3.7. К эксплуатационным относятся потери угля, обусловленные системой разработки, способом отработки запасов, применяемой техникой и технологией.

Они слагаются из групп потерь:

- по площади - в целиках, оставляемых у подготовительных выработок, в выработанном пространстве, у границ выемочных участков, в целиках между заходками на разрезах;

- по мощности - в пачках угля, оставляемых в почве или кровле пластов, между слоями (при слоевых системах разработки), срезанных при экскавации пород вскрыши и зачистке, при раздельной выемке угольных пачек и породных прослоев и потерь отбитого угля.

Эксплуатационные нормативные (плановые) потери угля в недрах определяются, согласовываются и утверждаются согласно Положению о порядке разработки, оформлении, согласовании и утверждении программ развития горных работ и потерь угля (сланца) в недрах, утвержденному Первым заместителем Министра топлива и энергетики Российской Федерации 17 марта 1994 г. N Е-44, по согласованию с Госгортехнадзором России.

При изменении горно-геологических условий залегания в пределах выемочной единицы (участка), технологии добычных работ, а также технико-экономических показателей, учитываемых при нормировании (планировании) потерь, ранее установленные нормативы (планы) потерь должны быть своевременно пересмотрены, вновь согласованы с органами Госгортехнадзора России и утверждены в установленном порядке.

3.8. Выемочная единица (участок), по которой устанавливается норматив (план) потерь и определяются сверхнормативные потери, - это часть шахтного поля (поля разреза) с неизмененными горно-геологическими условиями, подготовкой, системой разработки, технологией выемки, схемой ведения горных работ на разрезах и др., на которой подсчитаны балансовые запасы и возможен первичный учет потерь.

Это может быть столб, панель, камера, блок, пласт, уступ, разрез и т.д. в контуре годовой отработки.

Конкретные границы выемочных единиц (участков) определяются маркшейдерской и геологической службами шахты (разреза) при разработке и согласовании календарных планов развития горных работ (годовых программ).

3.9. Нормативные (плановые) размеры целиков и угольных пачек по каждой выемочной единице (участку) отражаются на плане участка и вертикальных разрезов к нему. Здесь же приводится расчет нормативных (плановых) потерь в тоннах и процентах в целом по выемочной части и местам их образования.

3.10. Подсчет потерь и их учет ведется совместно маркшейдерской и геологической службами шахты (разреза) систематически по мере развития горных работ, на основе маркшейдерской и геологической документации, непосредственных замеров целиков и теряемых угольных пачек в местах обнажения или пробуривания с фиксацией результатов в журналах замеров горных выработок. Ведется замер полной полезной и вынимаемой полезной мощности пласта (слоя).

3.11. На шахтах эксплуатационные потери его площади и потери в постоянных целиках определяются по специальным планам масштаба не мельче 1:2000 с соответствующей информацией (нагрузкой).

На этих планах контуры погашенных участков за год обводятся цветной линией по ГОСТ 2.855-75 , а целики закрашиваются желтым цветом и нумеруются в порядке их занесения в журнал подсчета и первичного учета потерь.

По этим планам могут также определяться эксплуатационные потери по мощности.

Форма журнала подсчета и первичного учета потерь угля приведена в Приложении 2, она может изменяться от специфики шахты (разреза).

На разрезах специальные планы для подсчета потерь в межзаходковых и постоянных целиках не составляются. Величина потерь определяется с использованием основных планов и вертикальных сечений по профильным линиям.

3.12. Потери отбитого угля и сланца определяются непосредственным замером, а при невозможности замера - по результатам опытных данных, полученных маркшейдерской и геологической службами в процессе работы или проведенных исследований, и включаются в потери по мощности.

3.13. В случаях, когда в соответствии с п. 3.10 по маркшейдерской, геологической документации и по маркшейдерским замерам достоверное определение добычи и потерь невозможно, количество теряемых запасов определяется косвенным методом как разность между погашенными балансовыми запасами и добычей по статистическому учету, пересчитанной в добычу по чистым пачкам, по формулам: для угля (1.2) и сланца - (1.3) .

3.14. Учет добычи по статистическому учету ведется в соответствии с Инструкцией по учету добычи угля (сланца) и продуктов обогащения на шахтах (разрезах) и обогатительных фабриках Минтопэнерго России, утвержденной Приказом по Минтопэнерго России от 21.01.93 N 26.

3.15. При косвенном определении потерь по гидрошахте в добычу, пересчитанную по чистым пачкам по формуле (1.1) , включается уголь, потерянный обогатительной фабрикой в породе, выдаваемой при обогащении сверх установленной нормы.

Эти потери вычисляются по формуле:

где - потери угля в породе, тыс. т;

- порода, выданная при обогащении сверх установленной нормы, тыс. т;

- зольность засоряющей породы, %;

- средняя зольность породы, выданной при обогащении, %;

- зольность угля в выданной породе, %.

Добыча и потери в очистных забоях гидрошахт с обычной технологией выемки и доставки, а также во всех подготовительных выработках определяются по данным маркшейдерских замеров и съемок.

Методика распределения добычи и потерь по очистным забоям и выемочным участкам, где маркшейдерские замеры невозможны, разрабатывается маркшейдерской и геологической службами с учетом специфики гидрошахты и утверждается ее техническим руководителем.

3.16. Учет потерь ведется по каждому рабочему пласту (слою), горизонту, выемочной единице (участку).

В случаях (в основном на гидрошахтах и открытых работах), когда невозможно или трудно обеспечить достоверное определение количества теряемого угля по каждой выемочной единице, допускается по согласованию с органами Госгортехнадзора России учет потерь производить по группам смежных выемочных единиц, по горизонту или шахте (разрезу) в целом.

3.17. При открытом способе разработки, где в большинстве случаев невозможно непосредственное определение потерь по местам их образования (кровле, почве, целиках между заходками, погрузке, взрывных работах, раздельной выемке угля и породы и др.), потери определяются косвенным методом, а учет их ведется в целом по разрезу и рабочим пластам (Приложение 3) .

3.18. Отчет о потерях составляется по форме N 11-шрп "Отчет о потерях угля (сланца) в недрах (подземные и открытые работы) за 19__ год" и в соответствии с Инструкцией по составлению годового отчета о потерях угля (сланца) в недрах при подземных и открытых работах (форма N 11-шрп) , утвержденной Госкомстатом России (Приложение 5).

3.19. Сверхнормативные потери - это запасы угля, безвозвратно оставленные в недрах при добыче сверх утвержденных размеров из-за несоблюдения направления и порядка ведения горных работ, параметров систем разработки, технологии выемки угля, схем экскаваторных работ, нарушения ПБ, ПТЭ и других нормативных актов в части обеспечения полноты извлечения угля.

3.20. К сверхнормативным относятся потери:

- в целиках и пачках угля из-за необоснованного превышения их размеров, принятых при утверждении календарных планов развития горных (годовых) программ для расчета нормативных (плановых) эксплуатационных потерь по выемочным участкам;

- в целиках, пачках и слоях из-за завала выработок, затопления и пожаров;

- в подработанных слоях и пластах;

- в целиках и пачках, оставленных в результате оползней вскрышных бортов и отвалов;

- вызванные другими нарушениями.

3.21. Сверхнормативные потери по выемочному участку на погашенной его части определяются как разность между фактическими и установленными нормативными (плановыми) потерями, скорректированными по фактической добыче.

3.22. Потери в не предусмотренных проектом и нормативом (планом) целиках и пачках, оставляемых в отдельных случаях для обеспечения безопасного ведения горных работ (целики у старых выработок, у очагов списанных пожаров, увеличения целиков для поддержания выработок и толщины пачек в кровле и почве для предотвращения обрушений и обеспечения устойчивости оборудования, зонах ПГД и др.), если другие экономически приемлемые способы не дают результатов, в сверхнормативные потери не включаются.

3.23. Сверхнормативные потери устанавливаются маркшейдерской и геологической службами шахты (разреза) и отражаются в соответствующей отчетности по потерям.

1. Промышленные запасы рассчитываются в соответствии с пп. 2.2 - 2.13 раздела 2 настоящих Указаний по форме, приведенной в таблице 1.

2. Графы таблицы 1 заполняются на основе балансовых запасов, определения проектных потерь и запасов, нецелесообразных к отработке по экономическим, техническим причинам, условиям безопасности и др. В такой же таблице рассчитываются промышленные запасы по коксующимся углям. Расчет может быть выполнен в обобщенной таблице с выделением коксующихся углей.

3. Запасы, нецелесообразные к отработке (гр. 13) , определяются в соответствии с требованиями Методических указаний по разработке ТЭО целесообразности списания утративших промышленное значение запасов полезных ископаемых, утвержденных Госгортехнадзором СССР 17.10.86 N 32, в той их части, в какой они не противоречат действующему законодательству и нормативной основе Российской Федерации.

Расчет промышленных запасов при необходимости может осуществляться по любым другим, кроме установленных Инструкцией, частям шахтного поля.

4. Состояние запасов отражается в таблице 2, которая заполняется на основе таблицы 1 и является приложением к отчету о состоянии запасов угля (сланца) в недрах.

5. Содержание граф таблицы 2 понятно из их названия и не требует дополнительных разъяснений.

6. Расчет промышленных запасов выполняют маркшейдерская и геологическая службы шахты (разреза).

--------------------------------

<*> В случае оставления целиков, не предусмотренных проектом, причина их оставления указывается в примечании.

1. Потери угля при открытом способе определяются за отчетный период на площади погашенных балансовых запасов по чистым угольным пачкам.

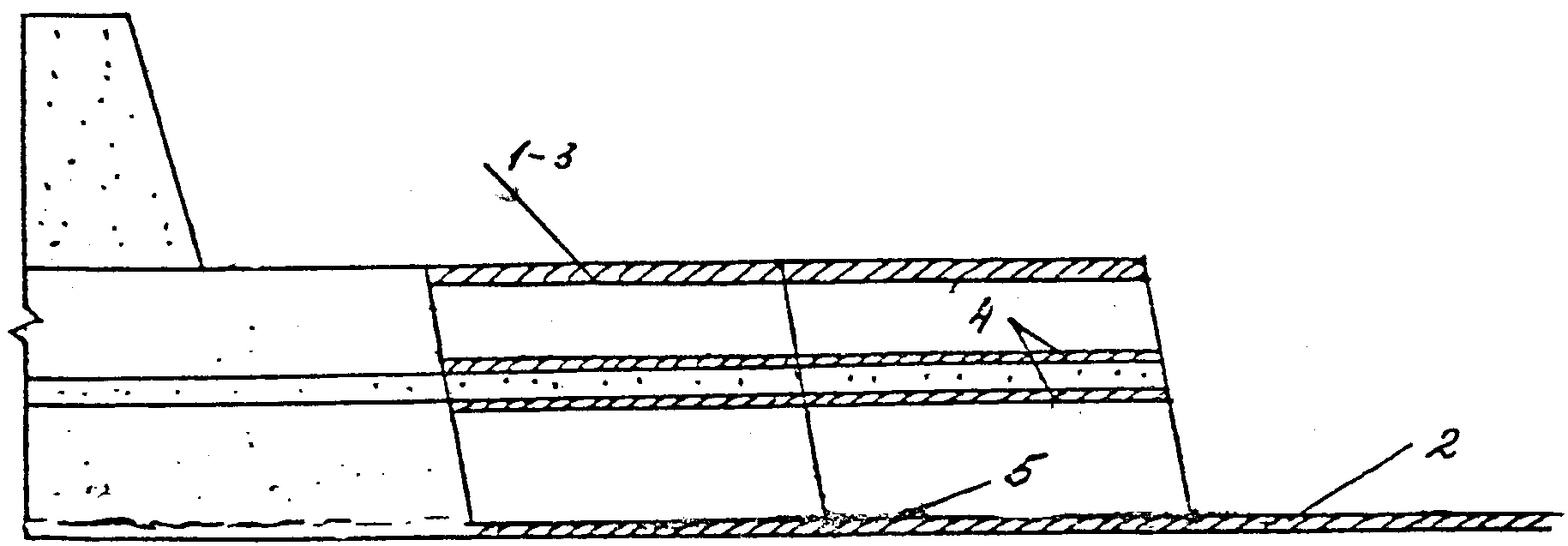

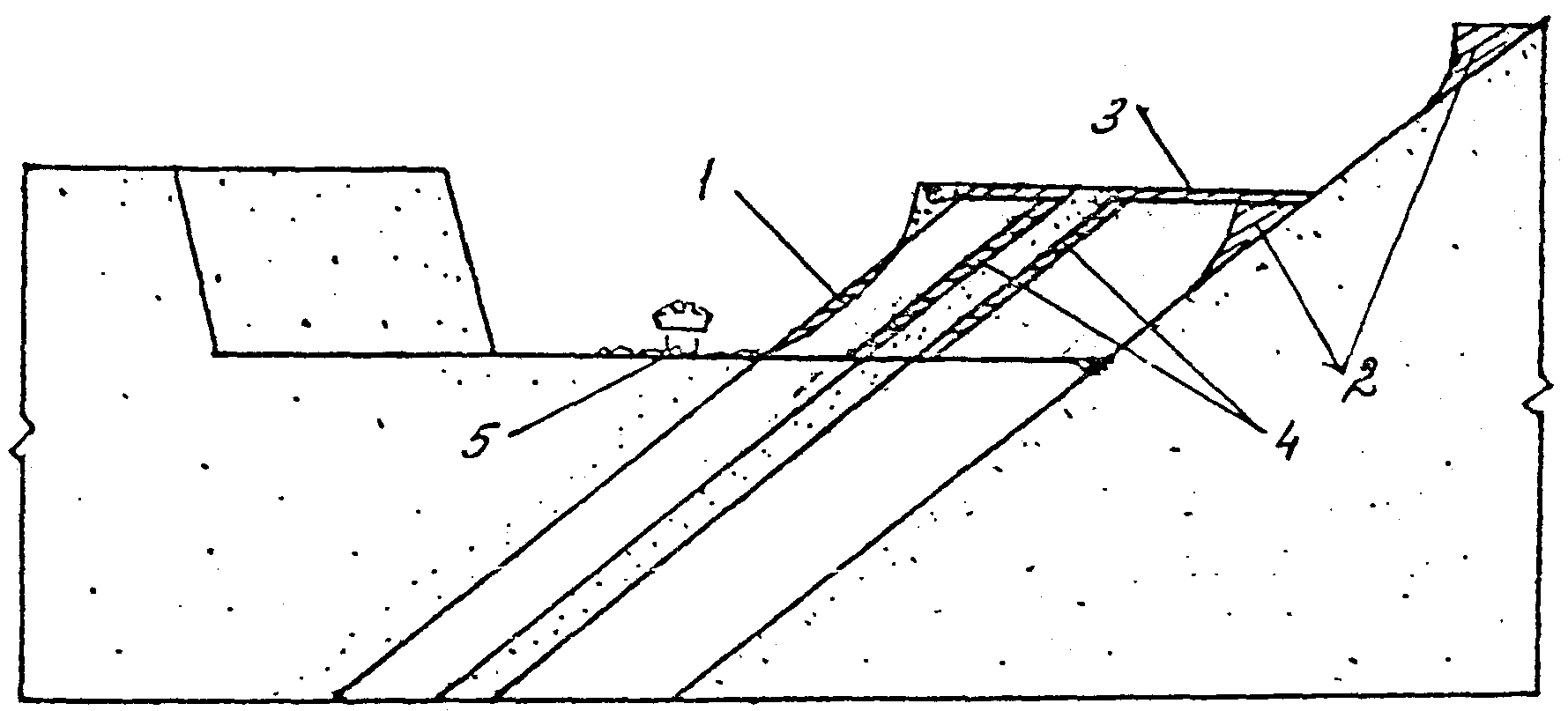

2. При открытом способе и транспортных системах разработки потери угля в недрах образуются (рис. 13) :

- в кровле пласта в срезаемых пачках при вскрышных работах, а также при экскаваторной и бульдозерной зачистке;

- в почве пласта в пачках и треугольниках для обеспечения горизонтальности экскаватора и его устойчивости при горизонтальном и пологом залегании в условиях слабых и обводненных почв и в треугольниках, обусловленных траекторией копания при наклонном и крутонаклонном залегании (рис. 13, б) ;

- при погрузке угля в транспортные емкости и его транспортировке;

- при взрывных работах от разлета угля.

а)

б)

При бестранспортных системах дополнительно возникают потери (рис. 14) :

- в целиках между заходками при работе экскаватора по схеме без очистки откоса угольного борта от пород вскрыши;

- в срезаемом ковшом вскрышного экскаватора слое с откоса угольного борта при его очистке от пород вскрыши;

- у верхней бровки угольного борта в результате отрыва угля при перемещении вскрышных пород при взрыве;

- в осыпях, образующихся у основания угольного борта в результате выветривания и других причин.

а)

б)

3. Учитывая многообразие форм потерь, их определение осуществляется, как правило, косвенным способом исключением из фактических балансовых запасов добычи угля, приведенной к чистым угольным пачкам по формуле ( 1.1 и 1.2 ). Такой способ обусловлен также невозможностью или большой трудоемкостью установления потерь в кровле пласта, при селективной выемке угля и породных прослоев, при взрывных работах, погрузке и транспортировке; низкой достоверностью измерений толщины пачек в почве и определению параметров теряемых межзаходковых целиков при бестранспортной системе разработки и др.

4. Измерение толщины теряемой пачки периодически производят в выемках, осуществляемых вручную или экскаватором до почвы пласта.

Высота межзаходкового целика устанавливается визуально, соизмеряя ее с мощностью пласта, элементами схемы работ и др. Непосредственный замер небезопасен.

Потери в треугольнике в почве для обеспечения горизонтальности экскаватора могут быть определены измерением длины его горизонтальной части в направлении, перпендикулярном борту (рис. 14, а) с вычислением сечения по формуле:

где - сечение треугольника, м;

l - длина горизонтальной части целика, м;

- угол падения пласта, град.;

- угол откоса угольного борта, град.

Сечение межзаходкового целика можно вычислить по формуле:

где - высота теряемой части целика, м;

- угол откоса угольного борта, град.;

- угол откоса целика со стороны рабочего борта, град.

Потери в осыпях определяются путем измерения длины откоса и угла его наклона. Сечение в целике определяется по формуле:

где - площадь осыпи в целике, м2;

- угол откоса осыпи, град.;

- угол откоса угольного борта, град.;

- наклонная длина осыпи, м;

K - коэффициент разрыхления.

Коэффициент разрыхления определяется опытным путем.

Потери угля в треугольниках в почве, между заходками и осыпях определяются по формуле:

где - потери в треугольниках, т;

S - площадь треугольника, м2;

L - длина отработанного блока, м;

- объемный вес угля, т/м3.

Площади треугольников (помимо указанных выше формул) могут быть определены иными способами в зависимости от выполненных измерений.

В случае, если какая-то часть потерь определена по замерам, то остальная, незамерная их часть, должна определяться косвенным способом путем исключения из фактических балансовых запасов пересчитанной в чистый уголь добычи и исчисленных по замеру потерь.

Потери в кровле при вскрыше и зачистке, при селективной выемке, в треугольниках и пачках в почве, при погрузке и транспортировке, в борту при его очистке, осыпях, при буровзрывных работах следует относить в потери по мощности, потери в межзаходковых и других целиках - в потери по площади.

1. Отчет "Состояние запасов угля (сланца) в недрах на 1 января 199_ года (подземные и открытые работы)" составляется по форме 1-пз , приведенной в настоящем Приложении, на 1 января следующего за отчетным года.

2. Запасы в форме 1-пз отражаются на основе первичного учета в границах горного отвода, выданного органами Госгортехнадзора России, или участков недр, представляемых в пользование лицензией согласно Положению о порядке лицензирования пользования недрами, утвержденному Постановлением Верховного Совета Российской Федерации N 3314 от 15 июля 1992 года.

3. В отчетах шахт включаются по строкам запасы, отражающие их состояние, как в целом по шахте, так и по коксующимся углям, подземным и открытым работам (участкам), пластам, горизонтам и др. Примерная последовательность расположения строк в отчетах шахт приведена в фрагменте формы.

4. Кроме перечисленных в п. 3 , в отчете приводятся запасы по крыльям, блокам, другим территориально обособленным или технологически самостоятельным участкам шахтного поля.

5. В отчетах разрезов по строкам даются запасы в целом по разрезу, коксующимся углям, пластам, а также по каждому территориально обособленному участку.

6. По отработанным (если на них имеются балансовые запасы), действующим и строящимся горизонтам запасы приводятся по каждому горизонту, по остальным горизонтам данные по запасам даются суммарно. По разрезам запасы по горизонтам и уступам в отчетах не показываются.

7. В графе Б проставляется местное название разрабатываемых и неразрабатываемых пластов.

8. В графе В проставляется в числителе полная полезная мощность пласта (без породных прослоев), а в знаменателе - вынимаемая полезная мощность. При заполнении данных о запасах при разработке мощного пласта полная полезная и вынимаемая полезная мощность указываются в целом по пласту, без его разделения на слои (уступы). При резких колебаниях мощности пласта указываются пределы колебания, например, 1,8 - 3,5.

9. В графе Г указывается средний угол падения пласта. При резких изменениях угла падения как по простиранию, так и по падению указываются пределы его изменений, например, 10 - 40.

10. В графе Д пишутся все имеющиеся на пласте марки. <...> маркам в отчете не приводятся.

11. Все запасы в отчете даются в тыс. т с округлением до тыс. т.

12. В графе 1 приводится вся добыча угля по чистым угольным пачкам. Она должна соответствовать форме 11-шрп "Отчет о потерях угля (сланца) в недрах (подземные и открытые работы)".

13. В графах 2 и 3 указывается остаток балансовых запасов на начало следующего за отчетным года суммарно по категориям A, B, C1 и отдельно C1. Запасы учитываются в пределах горных отводов, выданных органами Госгортехнадзора России или предоставленных при выдаче лицензий на право добычи угля и сланца согласно Положению о порядке лицензирования пользования недрами. <...> границ и др.

14. В графе 4 приводятся проектные потери, <...> разделу 2 настоящих указаний <...>.

15. Промышленные, вскрытые, подготовленные и <...> запасы вписываются в графы 5 , 6 , 7 , 8 <...>, подсчету и учету в соответствии с разделом 1 настоящих Указаний.

16. Сводные отчеты по подразделениям (объединениям, акционерным обществам, компаниям и др.) составляются с внесением в отчет данных как в целом по подразделению, так и по каждой шахте и разрезу. При этом по подразделению по строкам приводятся данные:

Далее аналогично по каждой шахте и разрезу.

17. Отчеты по каждой шахте (разрезу) подразделению сопровождаются пояснительной запиской, в которой:

17.1. Отражается состояние балансовых запасов на конец отчетного периода, необходимость, наличие и возможность прирезки запасов от резервных площадей, изменение балансовых запасов в отчетном периоде и в особенности за счет списания с указанием их причин и др.

17.2. Приводится обеспеченность шахты (разреза) промышленными (в годах), вскрытыми (в годах), подготовленными и готовыми к выемке запасами (в месяцах), причины низкой обеспеченности и меры, возможные для исправления положения. Состояние с промышленными запасами на действующих горизонтах, обеспеченность ими шахты, возможность своевременного восполнения запасов за счет строительства новых горизонтов. Обеспеченность промышленными и вскрытыми запасами рассчитывается с учетом производственной мощности предприятия на дату составления отчета, подготовленными и готовыми к выемке - добычи угля на предстоящий год (квартал).

17.3. Показывается отставание проходки вскрывающих (стволов, капитальных уклонов, квершлагов и др.) и подготавливающих выработок, вскрышных работ, траншей, строительства отвалов, ж.-д. станций, дорог и т.д., влияние такого отставания на обеспеченность вскрытыми, подготовленными и готовыми к выемке запасами.

17.4. Приводятся расчеты промышленных запасов угля (сланца) согласно Приложению 1 настоящих Указаний. Учитываются количество балансовых запасов в целиках под крупными промышленными и природными объектами, промплощадками, <...> ж.-д. станциями, городами, <...> и т.д.), а также причины отнесения запасов к нецелесообразным к отработке по техническим, экономическим и другим факторам.

17.5. Промышленные запасы распределяются по мощностям и углам падения пластов и <...> в таблицу отдельно для подземного и открытого способа разработки с округлением по мощности до 0,1 м и углом падения до <...> градуса.

Подземный способ

Открытый способ

18. Отчет составляется геологической и маркшейдерской службами шахты (разреза), акционерного общества (объединения, компании и др.) и подписывается, как правило, техническим руководителем и конкретным исполнителем, заполняющим форму.

19. Ответственность за достоверность данных отчета несут главный геолог и главный маркшейдер предприятия и подразделения.
