"Руководство по проектированию поточного строительства поверхности угольных шахт" подготовлено на основании теоретических исследований и практического опыта проектирования и строительства зданий и сооружений, возводимых поточными методами.

Руководство отражает особенности проектирования строительного потока по возведению объектов шахтной поверхности, увязанного с совмещением производства строительно-монтажных работ на поверхности с горнопроходческими работами, а также с учетом использования постоянных зданий и сооружений в период строительства. В руководстве приводится методика разработки проектных документов на двух стадиях - проектного задания и рабочего проектирования.

Работа предназначена для организаций, занимающихся проектированием и строительством поверхности угольных шахт.

В составлении руководства принимали участие сотрудники института: канд. техн. наук В.Е. Андреев, инженеры - Д.С. Архипов, Т.Ф. Голубь, П.М. Кричевский, Г.М. Кладов.

1.1. Настоящее руководство составлено в развитие главы СНиП III-А.6-62 "Организационно-техническая подготовка к строительству. Основные положения".

1.2. Руководство рекомендуется применять во всех проектных и шахтостроительных организациях, разрабатывающих и осуществляющих проекты организации поточного строительства угольных шахт.

1.3. Руководство определяет особенности проектирования поточного строительства поверхности угольных шахт в зависимости от горнопроходческих работ, а также порядок разработки основных проектных документов на стадиях проектного задания и рабочего проектирования.

1.4. На стадии проектного задания разрабатываются "Основные положения по организации поточного строительства шахты", а на стадии рабочего проектирования - "Проект поточного производства работ".

1.5. Основные положения по организации поточного строительства разрабатываются специализированной проектной организацией, выполняющей строительную часть проектного задания на строительство шахты, в разделе "Организация строительства" и подлежат утверждению в установленном порядке. Предварительно они согласовываются с генеральной строительной организацией.

1.6. Разработка проекта поточного производства работ осуществляется специализированными проектными организациями (трестами Оргстрой) в сроки, установленные главой СНиП III-А.6-62. Проект поточного производства работ согласовывается со всеми строительно-монтажными организациями, участвующими в строительстве шахты.

1.7. Применение поточных методов в строительстве поверхности шахт дает возможность организовать непрерывное и ритмичное строительное производство, обеспечить равномерное потребление материально-технических ресурсов, рациональное использование машин и рабочих, добиться высоких и устойчивых показателей производительности труда, уменьшить трудовые затраты и снизить стоимость строительства. Помимо этого поточный метод дает возможность оканчивать определенный комплекс зданий и сооружений к началу отдельных этапов горнопроходческих работ, что обеспечивает высокие темпы и непрерывность производства.

1.8. При строительстве в одном районе нескольких шахт рекомендуется организовать долгосрочные непрерывные потоки, охватывающие комплексы зданий и сооружений на поверхности этих шахт.

1.9. Поточное строительство угольных шахт должно быть увязано со строительством других смежных предприятий таким образом, чтобы в наибольшей степени были использованы общие жилые массивы, здания культурно-бытового назначения, производственные базы, склады, подъездные железные и шоссейные дороги и энергетические коммуникации.

1.10. По структурной сложности и назначению различают следующие строительные потоки:

частный, представляющий один или группу рабочих процессов, которые непрерывно и равномерно осуществляются одной бригадой или специализированным звеном. Его продукция - элементы конструкций сооружений (щебеночная подготовка под фундаменты и каналы, установленная арматура и др.), виды работ (зачистка дна котлована, рытье траншей, масляная окраска поверхностей и др.) или вспомогательные приспособления и устройство (опалубка фундаментов, подмости и др.);

специализированный, состоящий из группы частных потоков, технологически взаимоувязанных и развивающихся по общей схеме на единой системе захваток. Его продукция - конструкции сооружений (фундамент под колонны, установка колонн, крыша, полы, фундаменты под оборудование и др.) или комплексы работ (отделочные работы, изоляция трубопроводов, монтаж оборудования и др.);

объектный, объединяющий группу специализированных потоков, развивающихся на ряде одинаковых или технологически однородных объектов либо на ряде одинаковых или технологически однородных участков. Его продукция - отдельные крупные объекты, сооружения или их части (блок главного ствола, котельная, административно-бытовой комбинат, блок вспомогательного ствола);

комплексный, составляемый группой объектных потоков, суммарной продукцией которого является группа объектов шахтной поверхности.

1.11. По продолжительности строительные потоки разделяются на:

краткосрочные, организуемые для строительства одной шахты, отдельного здания в составе шахтной поверхности или отдельных видов работ на зданиях или сооружениях, после чего потоки прекращаются или перестраиваются;

непрерывные долгосрочные, организуемые для строительства ряда угольных шахт, зданий, сооружений в составе нескольких шахт либо для выполнения отдельных видов работ на них, причем после окончания работ на одной шахте потоки перемещаются на другие без изменения структуры.

1.12. По характеру развития (рис. 1) различают следующие строительные потоки:

равноритмичные, в которых все составляющие частные потоки имеют одинаковый ритм, т.е. равную продолжительность работ по каждой захватке;

кратноритмичные, в которых составляющие частные потоки имеют кратные ритмы;

разноритмичные, в которых частные потоки не имеют постоянного кратного ритма вследствие разных объемов работ на захватках.

Для шахтного строительства в большей мере характерны разноритмичные потоки. Равноритмичными и кратноритмичными обычно удается проектировать только отдельные специализированные потоки объектов шахтной поверхности (например, по устройству подземных коммуникаций, ЛЭП и т.д.) и частные потоки в их составе.

1.13. По глубине расчленения технологического процесса (рис. 2) различают строительные потоки:

с полным расчленением, когда частные потоки организуются для выполнения каждого рабочего процесса в отдельности;

с частным расчленением, когда составляющие частные потоки организуются для выполнения группы рабочих процессов, поручаемых одной бригаде или звену.

1.14. Основными расчетными параметрами строительных потоков являются:

интенсивность (мощность), т.е. объем его продукции за единицу времени (сутки) I;

продолжительность потока T, выражаемая в сутках (днях);

механоемкость работ, общая и на захватке, выраженная в машино-сменах, G; g;

трудоемкость работ, общая и на захватке, Q и g, выраженная в человеко-днях;

объем работ, общий и на захватке, P и p;

модуль цикличности K, под которым понимают отрезок времени, служащий единицей измерения ритма и продолжительности потока (в равноритмичном потоке K равен продолжительности частного потока на захватке, т.е. его ритму);

ритм потока, т.е. продолжительность выполнения частного потока на захватке t (ритм потока должен быть равен или кратен модулю цикличности);

количество захваток m;

количество участков m_у;

количество объектов строительства M.

1.15. В развитии специализированных, объектных или комплексного потоков различают периоды (рис. 3):

развертывания, когда интенсивность производства наращивается;

установившегося развития, на протяжении которого интенсивность производства, достигшая своего полного значения, не меняется;

свертывания, когда интенсивность производства уменьшается от своего полного значения до нуля.

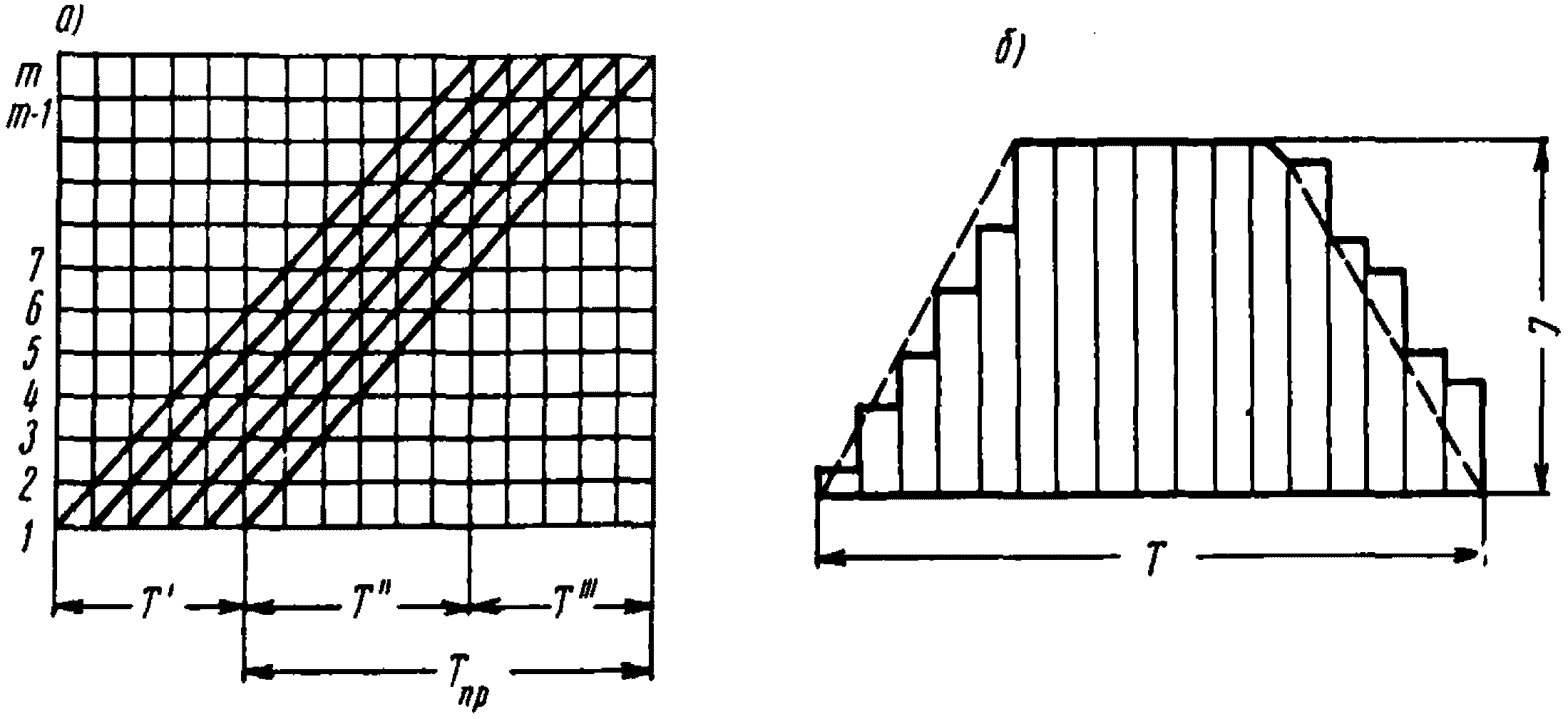

Продолжительность этих периодов соответственно обозначается T', T", T'''. В зависимости от наличия периода установившегося развития строительные потоки могут быть установившиеся и неустановившиеся.

1.16. Для расчетов в качестве интенсивности строительного потока принимают ее полное значение, т.е. значение в период установившегося развития.

Интенсивность потока выражают: суточным количеством готовой продукции (например, пять колонн в сутки); единицами измерения суточного объема готовой продукции, например метр канала в сутки; стоимостью продукции в тыс. руб. в сутки. Для сравнения аналогичных потоков допускается характеризовать их интенсивностью одного из составляющих потоков (например, специализированный поток устройства монолитных фундаментов под оборудование интенсивностью укладки бетона 45 м³ в сутки).

1.17. Расчетной (оптимальной) интенсивностью строительного потока называют такое ее значение, которое отвечает принятой технологии производства, т.е. равно или кратно производительности участвующих в потоке строительных машин и обеспечивает достаточный фронт работ, а также соответствует рекомендуемому численному составу рабочих бригад и другим производственным факторам.

1.18. Для нормализации строительного производства принятые решения закрепляют в соответствующих технологических документах (технологических нормалях и картах, таблицах технологических расчетов и т.п.), которые составляют для типовых многократно повторяющихся элементов производства.

1.19. Поточное строительство угольной шахты должно быть увязано со строительством других смежных предприятий таким образом, чтобы в наибольшей степени были использованы общие жилые массивы, здания культурно-бытового назначения, производственные базы, склады, подъездные железные и шоссейные дороги, энергетические коммуникации.

1.20. Подготовительным периодом строительства шахты является срок, в течение которого проводятся все работы, обеспечивающие начало проходки вертикальных стволов.

Основной задачей этого периода является выполнение комплекса первоочередных работ в районе строительства и на строительной площадке, обеспечивающих бесперебойное ведение горных и строительных работ вплоть до сдачи шахты в эксплуатацию.

1.21. До начала подготовительного периода должны быть осуществлены мероприятия и выполнены внеплощадочные работы, перечисленные в п. 1.3. главы СНиП III-А.6-62.

1.22. В состав работ подготовительного периода, выполняемых на промплощадке шахты, входят:

а) создание заказчиком опорной геодезической сети (высотные реперы, главные оси зданий и др.);

б) расчистка площади от леса, кустарника и подлежащих сносу строений, первоочередные работы по планировке территории, обеспечивающей отвод поверхностных вод, устройство внутриплощадочных железнодорожных путей, линий электропередач и телефонной связи;

в) проходка устьев стволов, устройство подземных каналов и тоннелей, прокладка постоянных и временных подземных коммуникаций, устройство подземной части зданий и сооружений в полном объеме, а также внутриплощадочных автодорог и проездов;

г) организация общеплощадочного складского хозяйства, устройство приобъектных складов и площадок для укрупнительной сборки конструкций;

д) сборка, опробование и наладка строительных машин и механизированных установок, подготовка монтажных и такелажных приспособлений;

е) подводка воды, электроэнергии, пара и сжатого воздуха к местам потребления;

ж) создание нормативного запаса материалов и изделий, подлежащих хранению на приобъектных складах.

з) возведение надземной части временных и постоянных зданий и сооружений, используемых для проходки вертикальных стволов, а также оснащение стволов.

1.23. Очередность и сроки возведения зданий и сооружений поверхности устанавливаются проектом организации поточного строительства с учетом обеспечения непрерывности ведения горнопроходческих работ.

1.24. При установлении очередности строительства зданий и сооружений необходимо учитывать схему оснащения вертикальных стволов и этапы проведения горнопроходческих работ.

1.25. Прохождение горных выработок, как правило должно производиться с применением постоянных копров и подъемных машин. В этом случае очередность строительства объектов поверхности шахты в зависимости от этапов горнопроходческих работ должна быть следующей:

а) к началу проходки вертикальных стволов заканчиваются строительством железнодорожные пути нормальной колеи (не менее двух путей шахтной станции), инженерные подземные коммуникации, автомобильные дороги и площадки, резервуар противопожарного запаса воды, отстойник шахтных вод, секции блока вспомогательного ствола - копер, секция подъемных машин, секция различного назначения и секция ремонтных мастерских, каналы вентиляторной и калориферной установок, часть здания административно-бытового комбината, компрессорная (при компрессорах до 100 м³ в минуту), копер и секция подъемных машин блока главного ствола;

б) к началу проходки горизонтальных и наклонных горных выработок - котельная, электроподстанция, секция технологического комплекса блока главного и вспомогательного стволов, окончание строительства административно-бытового комбината;

в) к сдаче шахты в эксплуатацию - все остальные объекты поверхности, предусмотренные пусковым комплексом.

1.26. При проходке стволов с использованием временных подъемных машин копры, секции технологического комплекса и секции подъемных машин блока главного и вспомогательного стволов строятся к началу проходки горизонтальных и наклонных горных выработок.

Очередность возведения остальных объектов поверхности шахты остается такой же, как и при прохождении вертикальных стволов с постоянных копров и подъемных установок.

1.27. Срок строительства вентиляторной установки в зависимости от конкретных условий устанавливается проектом организации поточного строительства, но в любом случае окончание ее должно предусматриваться к моменту разворота горнопроходческих работ.

1.28. Проходка стволов, на которых должны быть сооружены башенные копры с многоканатными подъемными установками, осуществляется с использованием башенных копров по двум схемам:

а) ствол проходится с помощью законченного строительством башенного копра с использованием стационарной многоканатной подъемной машины для выдачи породы и в отдельных случаях с применением временной проходческой подъемной машины;

б) для проходки стволов используется нижняя часть башенного копра путем установки на определенной отметке временной подшкивной площадки и оставления в стенах копра проемов для пропуска канатов.

1.29. Очередность возведения объектов шахтной поверхности в случае использования постоянных башенных копров для проходки стволов остается такой же, как в п. 1.25 данного "Руководства".

1.30. В состав пускового комплекса включаются здания и сооружения, обеспечивающие нормальную работу шахты.

К ним относятся:

а) блок главного ствола;

б) блок вспомогательного ствола;

в) административно-бытовой комбинат;

г) котельная;

д) породный комплекс;

е) здание вентиляторной с каналами;

ж) перегрузочные станции и транспортерные галереи (мосты);

з) резервуар противопожарного запаса воды;

и) отстойник шахтных вод;

к) подземные инженерные коммуникации;

л) электроподстанция;

м) железнодорожные пути;

н) автодороги, проезды, тротуары и благоустройство.

1.31. Объекты, расположенные вне промышленной площадки шахты и предназначенные для ее нормальной эксплуатации, также входят в пусковой комплекс. К таким объектам относятся:

а) внешний водопровод, канализация и линия электропередач;

б) подъездные железные и автомобильные дороги;

в) жилые поселки.

2.1. В основных положениях по организации поточного строительства даны: срок строительства поверхности шахты, сроки и последовательность строительства отдельных объектов, потребность в людских и материально-технических ресурсах, методы производства основных строительно-монтажных работ, а также технико-экономическая эффективность запроектированной организации строительства путем определения соответствующих показателей.

2.2. Исходными материалами для разработки основных положений по организации поточного строительства шахты являются:

утвержденное задание на проектирование шахты;

разработанные технико-экономическая, технологическая и строительная части проектного задания;

генеральный план поверхности шахты;

проекты аналогичных шахт и отдельных зданий и сооружений поверхностного комплекса, а также отчетные данные об их осуществлении;

данные топографических, геологических и технико-экономических изысканий;

сводка затрат по шахте в целом и главы 1 - 7 сводного сметно-финансового расчета;

действующие нормативные документы и укрупненные показатели расходования материально-технических и энергетических ресурсов строительства;

соображения генеральной подрядной организации по методам производства работ и применению строительных машин.

2.3. Основные положения по организации поточного строительства поверхности шахты содержат следующие документы (приложение 1):

а) сводный календарный план поточного строительства, одновременно являющийся и графиком финансирования (форма 1-ОП);

б) сводную ведомость объемов работ (форма 2-ОП);

в) календарный план работ, выполняемых в подготовительный период (форма 3-ОП);

г) ведомость объемов работ, выполняемых в подготовительный период (форма 4-ОП);

д) график (циклограмму) комплексного потока;

е) сводный график потребности в строительных конструкциях, деталях, полуфабрикатах и основных материалах и оборудовании (форма 5-ОП);

ж) строительный генеральный план;

з) ситуационный план района строительства;

и) пояснительную записку, содержащую обоснование основных решений, принятых в перечисленных документах, определение потребности в основных строительных машинах и транспортных средствах, потребность в рабочих кадрах по годам строительства, потребность в воде, электроэнергии, паре, газе, сжатом воздухе и кислороде, а также источники и порядок ее удовлетворения, перечень типовых проектов временных зданий и сооружений для оснащения стволов и производства строительно-монтажных работ на поверхности, технико-экономические показатели строительства;

к) проектные задания или паспорта проектов на все временные сооружения, здания и устройства, а также на отдельные жилые дома и здания культурно-бытового назначения.

2.4. Первоочередной задачей проектирования комплексного потока является разработка его структуры; при этом следует учитывать специфику шахтного строительства, заключающуюся в необходимости увязки и совмещения строительства поверхности с горнопроходческими работами.

2.5. В комплексный поток строительства поверхности шахты должны включаться работы по возведению постоянных и временных зданий и сооружений, строящихся в подготовительный период и используемых для прохождения горных выработок, а также подземные и полуподземные сооружения.

2.6. Внеплощадочные магистральные коммуникации, подъездные железные и автомобильные дороги, резко отличающиеся по характеру и объемам работ в зависимости от места их привязки, выполняются вне комплексного потока до начала работ на промплощадке шахты.

Для осуществления этих объектов организуется несколько самостоятельных краткосрочных объектных потоков.

2.7. Здания и сооружения, не используемые для нужд строительства шахты, возводятся в основном периоде, т.е. во время проходки стволов и горизонтальных горных выработок; для их возведения организуют отдельные краткосрочные потоки. К ним относятся: породный комплекс, перегрузочные станции и транспортерные галереи (мосты), часть железнодорожных путей и другие мелкие объекты.

2.8. В составе комплексного потока намечают ряд объектных потоков, количество и назначение которых зависит от типа и мощности шахты, архитектурно-планировочной и конструктивной характеристики отдельных зданий и сооружений, их взаимного расположения на промплощадке и других местных условий.

2.9. В объектные потоки группируются одинаковые или технологически однородные здания и сооружения или технологически однородные их части - участки. Предварительно должны быть определены возможность и целесообразность деления основных зданий и сооружений на участки и составлены соответствующие схемы.

2.10. Рекомендуется следующий примерный состав объектных потоков:

а) объектный поток N 1 - устройство внутриплощадочных инженерных сетей и дорог, куда включаются планировка, канализационные сети, противопожарный, промышленный и хозяйственно-питьевой водопроводы, коллектор для коммуникаций, теплофикационный и кабельный каналы, автомобильные и железные дороги нормальной колеи в пределах промышленной площадки;

б) объектный поток N 2 - возведение блока вспомогательного ствола;

в) объектный поток N 3 - возведение блока главного ствола;

г) объектный поток N 4 - возведение административно-бытового комбината;

д) объектный поток N 5 - возведение котельной;

е) объектный поток N 6 - возведение прочих объектов, куда входят временные здания горнопроходческих машин и лебедок, склады материалов, компрессорная, электроподстанция и другие мелкие объекты;

ж) объектный поток N 7 - возведение резервуара, отстойника шахтных вод, вентиляционного канала и переходного тоннеля.

Структурная схема комплексного потока по строительству шахтной поверхности приведена в приложении 4.

2.11. Установленный перечень объектных потоков и перечень не охватываемых ими зданий и сооружений, перечень горнопроходческих работ, а также данные об объемах строительно-монтажных и горных работ в денежном выражении вносятся в форму 1-ОП.

Одновременно применительно к запроектированной структуре комплексного потока составляют форму 2-ОП.

2.12. Продолжительность объектных потоков и календарных сроков строительства отдельных зданий и сооружений, охватываемых этими потоками, обосновывают путем построения циклограмм и выполнения необходимых технологических расчетов. Сроки возведения не охваченных потоком зданий и сооружений, а также сроки выполнения горнопроходческих работ устанавливаются по действующим нормам на эти работы или по аналогии с ранее построенными шахтами.

2.13. При выполнении технологических расчетов и построении циклограммы исходят из заданного срока строительства и заданной мощности строительного производства, по которой устанавливают расчетную интенсивность строительного потока.

В первом случае в ходе расчета определяют интенсивности объектных и специализированных потоков, отвечающие заданным срокам строительства. Во втором случае по принятой интенсивности строительного потока устанавливают срок строительства комплекса или объекта. На основании циклограммы заполняют формы проектных документов 1-ОП; 5-ОП, относящиеся к основным положениям по организации поточного строительства.

2.14. Потребность в строительных изделиях, полуфабрикатах, расход электроэнергии, воды, пара, газа, кислорода, сжатого воздуха и других энергетических ресурсов определяют по укрупненным показателям на 100 тыс. руб. сметной стоимости строительно-монтажных работ.

2.15. Номенклатуру и потребное количество основных строительных машин определяют по каждому виду работ путем деления интенсивности потока этих машин на их сменную эксплуатационную производительность.

2.16. Количество рабочих и их распределение по годам строительства определяют путем деления объемов строительно-монтажных работ в денежном выражении на средние плановые нормы выработки на одного рабочего.

2.17. Для размещения объектов строительного хозяйства на промплощадке шахты разрабатывают строительный генеральный план, на котором показывают:

а) строящиеся здания и сооружения, входящие в состав поверхности шахты, с выделением особыми условными обозначениями работ подготовительного периода;

б) постоянные и временные внутриплощадочные коммуникации;

в) временные сооружения и здания, предназначенные для проходки стволов и производства строительно-монтажных работ;

г) расстановку основных строительных машин.

Пример строительного генерального плана для типовой поверхности шахты производительностью 900 тыс. т приведен на рис. 4.

3.1. Проект производства работ, разрабатываемый на стадии рабочего проектирования, имеет целью:

а) уточнить сроки строительства объектов в составе комплексного потока и его структуру;

б) установить структуру объектных потоков и особенности их организации;

в) установить методы производства основных строительных и монтажных работ;

г) разработать технологическую увязку специализированных потоков в объектные, а объектных - в комплексный путем построения соответствующих циклограмм;

д) уточнить потребность в материально-технических ресурсах и рабочих кадрах по рабочим чертежам и сметам;

е) обосновать состав строительных организаций и их мощности (годовые объемы работ).

3.2. Проект производства работ по строительству поверхности шахты должен содержать следующие документы (приложение 2):

а) сводные документы по комплексному потоку: циклограмму комплексного потока, календарный план и график работы строительных организаций, ведомость объемов работ, график потребности в строительных конструкциях, деталях, полуфабрикатах и основных материалах и оборудовании, график работы основных строительных машин, график потребности в рабочих кадрах, строительный генеральный план, ситуационный план района строительства, пояснительную записку, содержащую материалы и обоснования по всем вопросам проекта производства работ, в виде таблиц, графиков, расчетов и краткого пояснительного текста;

б) документы по каждому объектному потоку: структуру и технологические расчеты, календарный план, циклограмму и график работы строительных организаций, график потребности в строительных конструкциях, деталях, полуфабрикатах, основных материалах и оборудовании, график работы основных строительных машин, график потребности в рабочих;

в) документы по отдельным сложным специализированным потокам: технологические расчеты, ведомость объемов работ, схемы деления объектов на участки или захватки и схемы развития специализированных потоков, графики (циклограммы) специализированных потоков, ведомость потребности необходимых машин, оборудования, инвентаря и приспособлений, график потребности сборных конструкций, полуфабрикатов, материалов и оборудования, график работы основных машин, калькуляция затрат труда, рабочие чертежи нетипового строительного оборудования, устройств и приспособлений, пояснительную записку.

3.3. Разработку проекта производства работ начинают с уточнения состава работ подготовительного периода, включаемых в комплексный поток, а также остальных работ пускового комплекса, в том числе и горнопроходческих, на основании рабочего проекта и дополнительных данных о порядке материально-технического и энергетического обеспечения строительства, использования действующих транспортных магистралей и т.д.

3.4. На основании новых данных, объемно-планировочных и конструктивных решений уточняют структуру комплексного потока, принятую в основных положениях по организации поточного строительства. Принятый перечень объектных потоков и входящих в них объектов строительства вносят в графы 1 и 2 формы 1-ПР. Данные рабочих смет о стоимости строительно-монтажных работ объектов вносят в графы 3 и 4.

3.5. По отдельным видам строительно-монтажных работ в каждом объектном потоке организуются специализированные потоки, увязанные в пространстве и во времени. Количество специализированных потоков зависит от конструктивного решения того или иного объекта.

Примерная структура объектных потоков 1, 2, 3, 4, 7 показана в приложении 4. Номера специализированных потоков устанавливаются после увязки их в циклограмме комплексного потока.

3.6. Для взаимоувязки специализированных потоков фронт работ объектного потока необходимо делить на участки, размеры и границы которых устанавливают из условий объемно-планировочных и конструктивных решений.

Размеры участков должны назначаться с учетом обеспечения пространственной жесткости и устойчивости частей сооружений, а также возможности временного прекращения и последующего возобновления работ на их границах без нарушения прочности конструкций.

В качестве участков принимают секции блоков вспомогательного и главного стволов (секции подъемных машин различного назначения и др.), один-два этажа административно-бытового комбината в пределах температурных блоков, ярусы или пространственные блоки специальных сооружений, тоннели, каналы и секции проходных коллекторов для подземных коммуникаций, а также отдельные небольшие объекты (здания временных подъемных машин и лебедок, компрессорной, подстанции и др.).

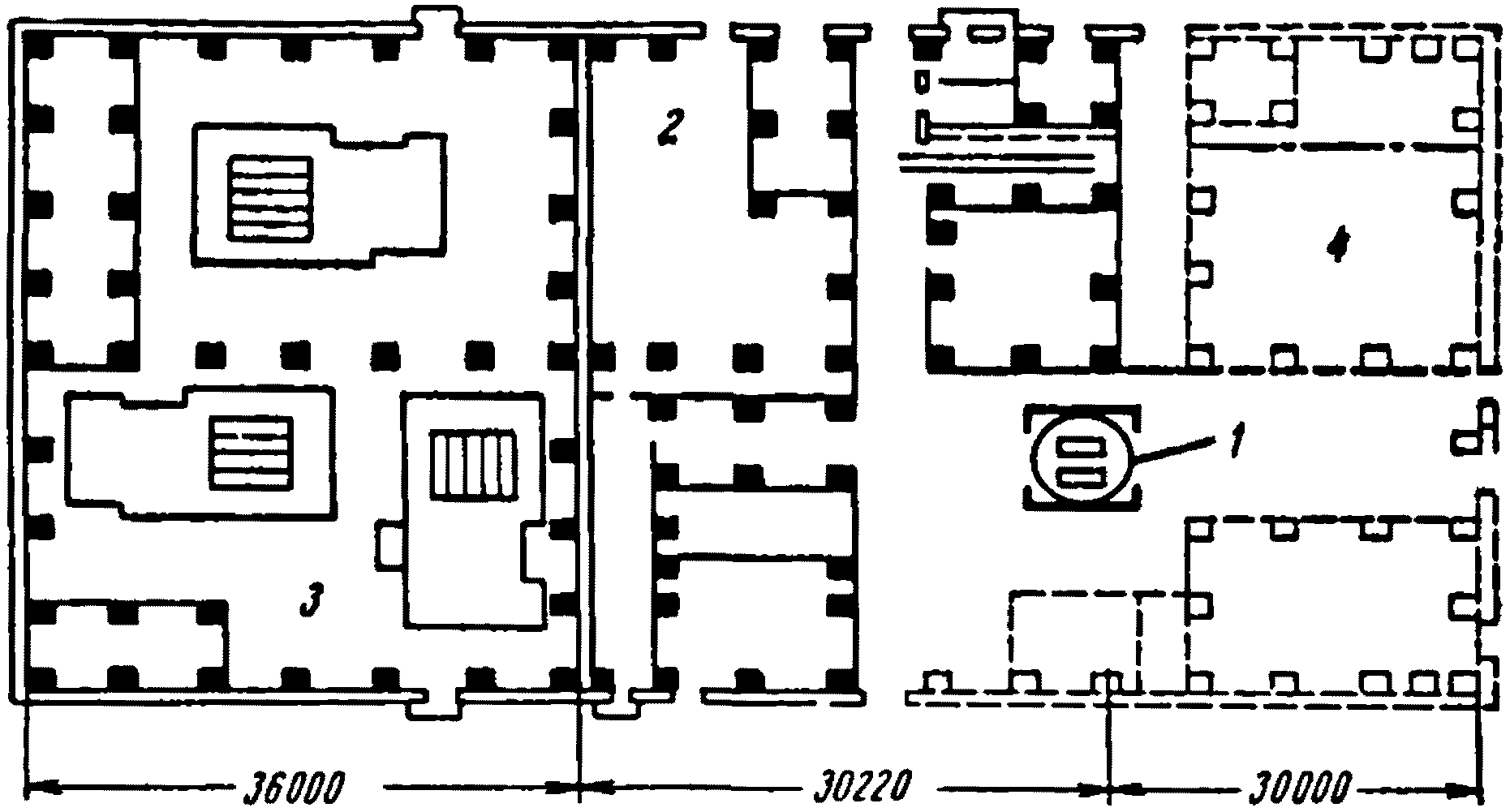

Разбивка на участки объектного потока N 2 по возведению блока вспомогательного ствола приведена на рис. 5.

3.7. При проектировании объектных и специализированных потоков можно следовать двумя путями; исходя из заданного срока строительства либо расчетной интенсивности строительного потока, устанавливаемой заданной мощностью производства.

В первом случае продолжительность объектного потока вводится в расчет в качестве заданной, и с учетом этого рассчитываются интенсивности и сроки выполнения каждого специализированного потока.

Во втором случае продолжительность объектного потока определяется в зависимости от расчетной интенсивности специализированных потоков, их количества и степени совмещения.

В обоих случаях принятый срок строительства не должен превышать установленного действующими СНиП III-А.3 "Нормы продолжительности строительства предприятий, пусковых комплексов, цехов, зданий и сооружений".

3.8. При проектировании объектного потока по расчетной интенсивности, установленной заданной мощностью производства, технологические расчеты выполняют в следующем порядке:

а) устанавливают перечень и последовательность выполнения специализированных потоков;

б) определяют объемы работ по специализированным потокам в целом и по участкам. Объемы работ определяют в единицах их основной продукции по рабочим чертежам. В специализированных потоках электромонтажных, сантехнических, изоляционных и других специальных работ объемы определяют в денежном выражении;

в) по данным СНиП или ЕНиР определяют трудоемкость и механоемкость работ. Трудоемкость по специальным работам, объемы которых выражены их стоимостью, рассчитывают по дневной выработке одного рабочего;

г) в составе данного объектного потока устанавливают ведущий (определяющий) специализированный поток, включающий наиболее трудоемкие комплексы работ, в котором заняты наиболее сложные строительные машины;

д) определяют расчетную интенсивность ведущего специализированного потока;

е) определяют продолжительность ведущего специализированного потока путем деления общего объема работ в этом потоке на его расчетную интенсивность;

ж) определяют интенсивности остальных потоков путем деления объема работ в данном потоке на продолжительность ведущего. Полученные интенсивности согласовывают с эксплуатационной производительностью принятых машин или их комплектов, а также с составом бригад рабочих. Одновременно уточняют состав комплектов машин по каждому специализированному потоку. Рекомендуемые комплекты машин для строительства поверхности шахт приведены в приложении 3;

и) по данным технологической структуры (приложение 4) или по опытным данным принимают значения периодов развертывания специализированных потоков;

к) продолжительности периодов выпуска продукции специализированных потоков в пределах участков определяются путем деления соответствующих объемов работ на расчетную интенсивность специализированного потока.

Примерные интенсивности и периоды развертывания специализированных потоков для типовой поверхности шахты мощностью 900 тыс. т угля в год приведены в приложении 5.

3.9. Параллельно с выполнением технологических расчетов разрабатывают циклограмму объектного потока. В системе координат, где по оси абсцисс откладывается время в сутках, а по оси ординат - объекты и участки данного потока, от начала координат наносят график первого специализированного потока в в виде полосы шириной, равной периоду развертывания специализированного потока. От него на границах участков откладывают требуемые организационные и технологические перерывы и с максимальным приближением к первому наносят график следующего за ним специализированного потока. В такой же последовательности наносятся остальные специализированные потоки. В результате построения циклограммы уточняется установленная в "Основных положениях" продолжительность объектного потока. Пример проектирования объектного потока приведен в форме 2-ПР приложения 2.

Пример построения циклограммы для объектного потока N 2 по возведению блока вспомогательного ствола приведен на рис. 6.

3.10. Проектирование объектного потока по заданному сроку строительства выполняют в следующей последовательности:

а) после установления перечня специализированных потоков, определения объемов работ и трудоемкости каждого из них рассчитывают интенсивности специализированных потоков. Интенсивность специализированных потоков определяется путем деления общего объема работ каждого из них на продолжительность периода выпуска готовой продукции объектным потоком, взятую по данным "Основных положений по организации поточного строительства";

б) определяют число рабочих по каждому специализированному потоку путем деления общей трудоемкости работ каждого из них на общую продолжительность периода выпуска готовой продукции соответствующего специализированного потока;

в) устанавливают продолжительность периода выпуска готовой продукции для каждого специализированного потока на каждом участке путем деления соответствующей трудоемкости работ на принятое количество рабочих. Полученные данные заносят в соответствующие графы формы 2-ПР приложения 2;

г) устанавливают продолжительность периода развертывания специализированных потоков;

д) назначают продолжительность организационных перерывов между смежными специализированными потоками. По полученным данным строят циклограмму объектного потока.

3.11. Циклограмма объектного потока и форма 2-ПР приложения 2 являются основанием для календарного плана (форма 3-ПР приложения 2) строительства объектов. В календарном плане объемы распределяются по месяцам и годам, а также по строительным организациям (генподрядной и субподрядным).

3.12. Ведомость объемов работ по объектному потоку и график их выполнения (форма 4-ПР приложения 2) составляются на основании данных форм 2-ПР и 3-ПР приложения 2.

Потребность в строительных конструкциях, деталях, полуфабрикатах, основных материалах и оборудовании (форма 5-ПР приложения 2) по объектному потоку определяют на основании ведомости объемов работ, составленной по рабочим чертежам. Распределение потребности по месяцам и годам строительства производят соответственно распределению объемов работ во времени, приведенному в форме 4-ПР приложения.

3.13. График работы основных строительных машин (форма 6-ПР приложения 2) и график потребности в рабочих (форма 7-ПР приложения 2) составляют на основании форм 2-ПР и 3-ПР приложения 2, а распределение по месяцам и годам строительства производят на основании циклограммы объектного потока.

3.14. После построения циклограмм объектных потоков уточняют циклограмму комплексного потока, разработанную в "Основных положениях по организации поточного строительства", при этом объектные потоки наносят с показом всех составляющих специализированных потоков.

3.15. При уточнении циклограммы комплексного потока необходимо учитывать следующие требования:

а) согласовывать сроки выполнения специализированных потоков в составе разных объектных потоков с тем, чтобы средства производства, освободившиеся после окончания работ в одном из них, могли быть использованы в других;

б) предусматривать окончание работ по одним объектам к моменту определенного состояния работ на других объектах;

в) предусматривать окончание работ по объектным потокам в целом к определенным срокам.

Пример циклограммы комплексного потока для шахты производительностью 900 тыс. т угля в год приведен на рис. 7.

3.16. Сводный календарный план поточного строительства (форма 1-ПР приложения 2) составляют на основании циклограммы комплексного потока. Распределение объемов работ во времени производят путем суммирования работ специализированных потоков, выполняемых в данном месяце на основании календарных планов объектных потоков (в тыс. руб.).

3.17. Сводные графики объемов работ, потребности в строительных конструкциях, деталях, полуфабрикатах, основных материалах и оборудовании, графики работы основных строительных машин и потребности в рабочих составляют по формам, разработанным для объектных потоков, путем суммирования соответствующих данных объектных потоков.

Для объектов и видов работ, не включенных в комплексный поток (работы основного периода строительства шахты), распределение материально-технических ресурсов во времени производят в соответствии с календарным планом строительства.

Аналогично производят определение потребности по месяцам и годам в воде, паре, газе, сжатом воздухе и других энергетических ресурсах производства.

3.18. Для выполнения сложных комплексов работ детально разрабатывают отдельные специализированные потоки.

Проектирование специализированных потоков осуществляется в следующем порядке:

а) устанавливают перечень и последовательность выполнения частных потоков в составе специализированного и заносят в форму 8-ПР приложения 2;

б) устанавливают необходимость технологических и организационных перерывов между смежными частными потоками и их продолжительность в сутках;

в) применительно к схеме деления объектов на участки устанавливают деление объектов строительства и их конструктивных частей на системы захваток по каждому специализированному потоку;

г) устанавливают период развертывания специализированного потока, полагая, что каждый частный поток выполняется на захватке за сутки, по формуле

где K - модуль цикличности, значение которого обычно равно единице;

n - число частных потоков;

t_т - продолжительность технологических перерывов между частными потоками в сутках;

t_орг - продолжительность организационных перерывов между частными потоками в сутках.

Для каждого специализированного потока значения приведены в приложении 5;

д) определяют объемы работ, а также трудоемкость и механоемкость их в каждом частном потоке;

е) по заданной продолжительности специализированного потока определяют интенсивности составляющих частных потоков и продолжительность их выполнения в целом, а также по участкам и захваткам;

ж) строят циклограмму путем увязки частных потоков. В результате построения циклограммы определяют интенсивность и продолжительность каждого из частных потоков, относящихся к одному из специализированных.

3.19. По ходу выполнения технологических расчетов и построения циклограммы заполняют формы 8-ПР, 9-ПР, 10-ПР, 11-ПР и 12-ПР приложения 2.

3.20. Технологическую нормаль (форма 8-ПР приложения 2) разрабатывают в следующей последовательности:

а) по расчетной интенсивности определяющего частного потока устанавливают его продолжительность и интенсивность остальных частных потоков на продолжительность определяющего;

б) для каждого частного потока составляют калькуляцию затрат труда на объем работ, отвечающий его интенсивности, по форме 9-ПР приложения 2;

в) задавшись средним уровнем выполнения норм, определяют принятую трудоемкость суточного объема работ в каждом частном потоке и отвечающие ей состав и количество бригад с учетом сменности работ;

г) устанавливают необходимые строительные машины для каждого частного потока;

д) устанавливают размеры технологических и организационных перерывов между частными потоками на условной захватке, соответствующей объему работ, равному интенсивности частного потока.

3.21. Ведомости объемов работ и их продолжительность по частным потокам составляют на основании технологических нормалей по форме 10-ПР приложения 2. В числителе проставляют объемы работ, в знаменателе - продолжительность работ в сутках, которую получают путем деления объемов работ на интенсивность потока.

3.22. На основании данных технологической нормали (форма 8-ПР приложения 2) циклограммы специализированного потока и формы 10-ПР приложения 2 составляют ведомости необходимых строительных машин, оборудования, инвентаря и приспособлений (форма 11-ПР приложения 2) и график потребления сборных конструкций, изделий, полуфабрикатов, материалов и оборудования (форма 12-ПР приложения 2).

3.23. В проекте производства работ уточняют составленный в "Основных положениях по организации поточного строительства" строительный генеральный план всей шахты, а также разрабатывают строительные генеральные планы по основным зданиям и сооружениям (блоку вспомогательного ствола, административно-бытовому комбинату и др.).

3.24. При размещении на строительном генеральном плане временных объектов, предназначенных для производства строительно-монтажных и горных работ, необходимо соблюдать следующие основные требования:

а) размещать все временные объекты строительного хозяйства так, чтобы не препятствовать возведению постоянных зданий и сооружений;

б) предусматривать необходимость максимального использования постоянных объектов для нужд строительства;

в) применять преимущественно передвижные либо сборно-разборные временные здания, сооружения и установки;

г) обеспечивать минимальные расстояния при транспортировании материально-технических ресурсов производства в пределах промышленной площадки, а также минимальное количество их перегрузок;

д) размещать временные железные и автомобильные дороги на основании расчетов, определяющих выбор вида транспорта.
