Рекомендовано к изданию решением секции ограждающих конструкций ЦНИИПромзданий Госстроя СССР.

Руководство по проектированию покрытий зданий из асбестоцементных плит разработано ЦНИИПромзданий с участием НИИ строительной физики, ЦНИИСК.

В Руководстве приведены требуемые толщины утеплителя асбестоцементных плит вентилируемых, частично вентилируемых и невентилируемых покрытий, дан способ расчета требуемого сопротивления паропроницанию слоя пароизоляции, а также сформулированы основные требования к материалам и конструкциям плит.

Руководство разработано лабораторией покрытий и кровель ЦНИИПромзданий (кандидаты техн. наук М.И. Поваляев, Н.Н. Щербак, инженеры В.П. Миронов, П.С. Суханов, В.В. Никулин, Н.А. Тимофеева, С.К. Куликовская), а также НИИСФ Госстроя СССР (кандидаты техн. наук И.Г. Кожевников, В.К. Ивашкова, М.А. Золотарев, А.И. Круглова, инженеры В.А. Могутов, В.Н. Дворцов, ЦНИИСК Госстроя СССР (канд. техн. наук Л.Н. Пицкель).

Научные консультанты доктор техн. наук Э.И. Реттер, канд. техн. наук И.С. Мельникова.

Руководство предназначено для инженерно-технических работников, занимающихся вопросами проектирования и строительством покрытий производственных зданий, а также изготовлением асбестоцементных утепленных плит.

Замечания и предложения по Руководству просьба направлять по адресу: 127238, Москва, И-238, Дмитровское шоссе, д. 46, ЦНИИПромзданий Госстроя СССР, лаборатория покрытий и кровель.

1.1. Настоящее Руководство предназначено для проектирования и строительства невентилируемых, вентилируемых и частично вентилируемых покрытий из асбестоцементных каркасных и экструзионных плит с кровлей из рулонных материалов, а также вентилируемых и частично вентилируемых покрытий производственных зданий с кровлей из волнистых асбестоцементных листов (рис. 1).

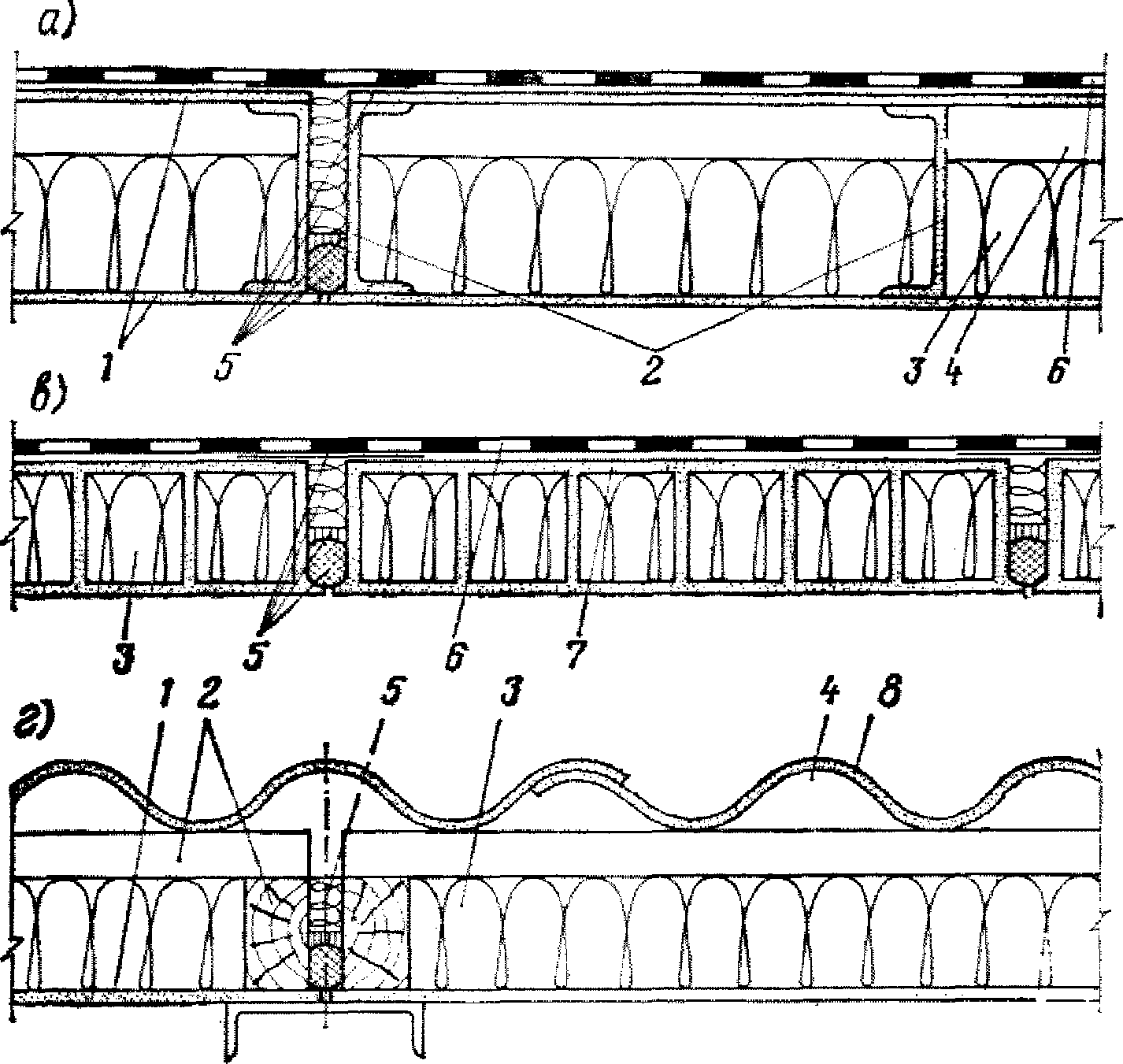

1.2. К невентилируемым относятся покрытия, выполняемые из асбестоцементных плит с рулонной кровлей без воздушной прослойки над утеплителем, а также имеющие над утеплителем воздушную прослойку не сообщающуюся с наружным воздухом.

К вентилируемым относятся покрытия из асбестоцементных плит с воздушными прослойками толщиной не менее 50 мм, объединенными в вентилируемые каналы, имеющие по длине не менее двух вентиляционных отверстий для сообщения воздушной прослойки с наружным воздухом (рис. 2, а).

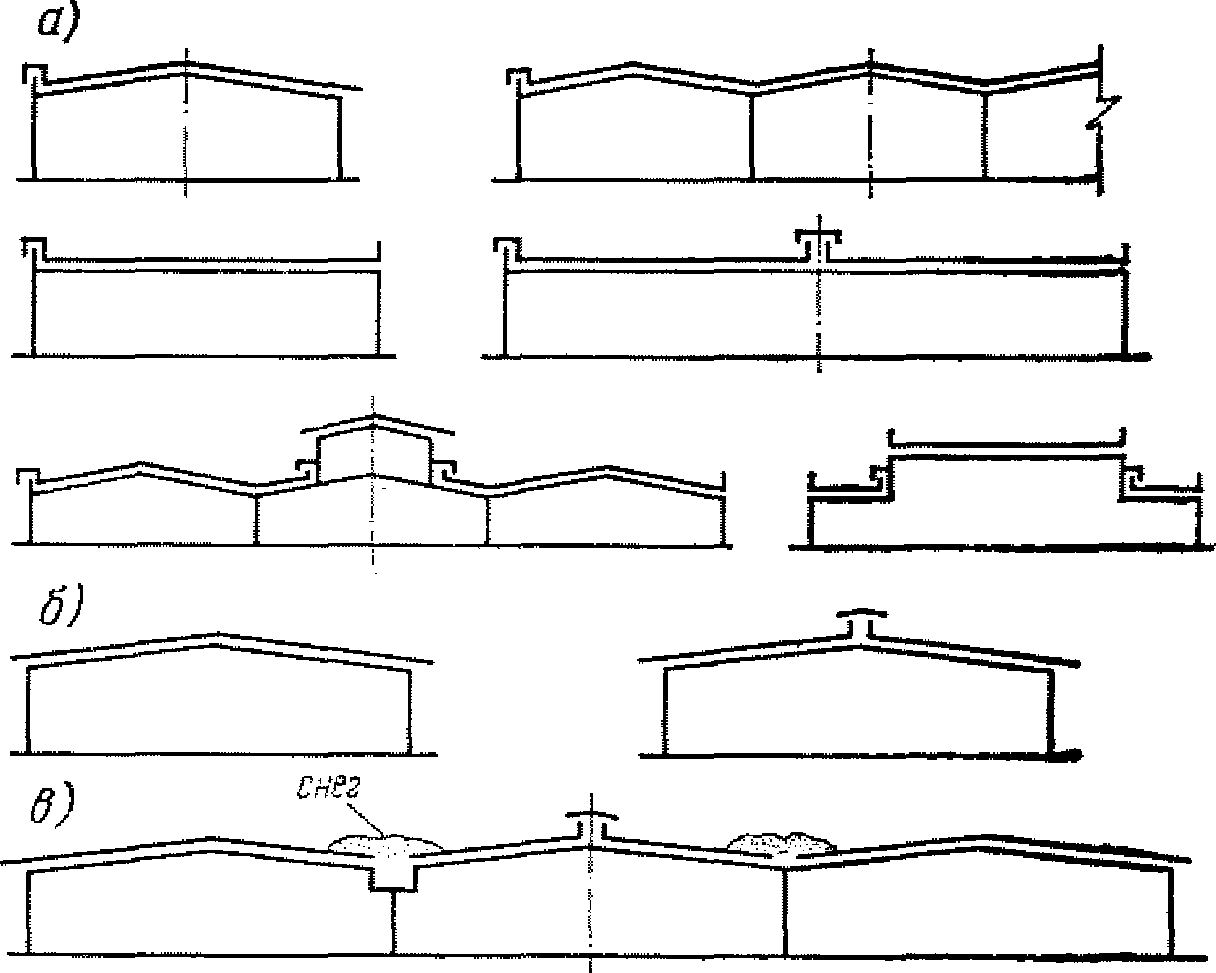

Покрытия из асбестоцементных плит с кровлей из волнистых асбестоцементных листов считаются вентилируемыми, если каналы, образованные волнами листов, имеют по длине два или три вентиляционных отверстия (рис. 2, б).

В том случае, когда в зимний период существует вероятность закрывания вентиляционных отверстий снегом, например в многопролетных зданиях с утепленными ендовами (рис. 2, в), покрытие считается частично вентилируемым.

1.3. При относительной влажности воздуха помещений более 60% покрытия из асбестоцементных плит с рулонной кровлей необходимо выполнять вентилируемыми.

1.4. Расчет температурно-влажностного режима невентилируемых, частично вентилируемых и вентилируемых покрытий включает:

а) определение требуемой толщины утеплителя из условий:

отсутствия конденсации влаги на нижней (потолочной) поверхности плит в местах теплопроводных включений (элементов каркаса) при расчетной температуре наружного воздуха (п. 2.1);

отсутствия конденсации влаги на нижней поверхности плит между элементами каркаса; обеспечения теплоустойчивости покрытия; обеспечения экономически целесообразного сопротивления теплопередаче покрытия (в соответствии с положениями главы СНиП по строительной теплотехнике);

б) определение требуемого сопротивления паропроницанию части покрытия от нижней поверхности верхнего асбестоцементного листа до воздуха помещения из условий:

ограничения влагонакопления в верхнем асбестоцементном листе к концу зимнего периода для предотвращения разрушения асбестоцемента при воздействии знакопеременных температур, попадания влаги между слоями рулонного ковра и увлажнения утеплителя;

предотвращения систематического сезонного влагонакопления в толще покрытия.

1.5. При проектировании покрытий производственных зданий надлежит руководствоваться требованиями глав СНиП по строительной теплотехнике, по проектированию кровель и положениями настоящего Руководства.

2.1. Толщина утеплителя невентилируемых покрытий, требуемая из условия отсутствия конденсации влаги на нижней (потолочной) поверхности плит в зонах примыкания элементов каркаса с учетом данных по тепловой инерции покрытий из асбестоцементных плит (табл. 1) назначается по табл. 2 - 7 в зависимости от вида каркаса плит, температуры наружного воздуха, относительной влажности, температуры воздуха помещения и принимается на 10 мм меньше, чем для вентилируемых покрытий, либо определяется на основе расчета температурного поля покрытия.

Примечания: 1. При расчете в табл. 2 - 7 в качестве утеплителя приняты минераловатные плиты с расчетным коэффициентом теплопроводности .

2. При толщинах стенок элементов каркаса, отличающихся от приведенных в табл. 2 - 7, допустимые значения расчетной зимней температуры наружного воздуха могут быть приняты по интерполяции.

3. Ввиду отсутствия достаточного опыта эксплуатации асбестоцементных конструкций при низких температурах допустимая расчетная температура принята не ниже -50 °C.

Толщина утеплителя, требуемая из условия отсутствия конденсации влаги на нижней поверхности плит между элементами каркаса, обеспечения теплоустойчивости покрытия и обеспечения экономически целесообразного сопротивления теплопередаче, определяется в соответствии с главой СНиП по строительной теплотехнике.

Для проектирования принимается из полученных толщин утеплителя.

2.2. Сопротивление паропроницанию части покрытия от нижней поверхности верхнего асбестоцементного листа до воздуха помещения, требуемое из условия ограничения влагонакопления в верхнем асбестоцементном листе и предотвращения систематического сезонного влагонакопления в толще покрытия, , м²·ч·мм рт. ст./г для сухого и нормального режимов помещений при температуре внутреннего воздуха 16 - 22 °C может приближенно определяться по формуле (1)

где K - коэффициент, определяемый для покрытий с кровлей из рулонных материалов по табл. 8 в зависимости от относительной влажности , температуры воздуха помещения и зоны влажности района строительства, принимаемой в соответствии с указаниями главы СНиП по строительной теплотехнике;

- сумма сопротивлений паропроницанию слоев покрытия, расположенных ниже верхнего асбестоцементного листа, м²·ч·мм рт. ст./г, определяется по рис. 3 в зависимости от средней за год температуры наружного воздуха t_ср.год, °C, по главе СНиП строительная климатология и геофизика и относительной влажности воздуха помещения, либо принимается равным большему из значений и , рассчитанных по формулам (2) и (3):

где 1,2 - коэффициент запаса;

730 - среднее число часов в месяце;

где e_в - упругость внутреннего воздуха помещений, мм рт. ст.;

- максимальная упругость водяного пара, соответствующая средней температуре нижней поверхности верхнего асбестоцементного листа (слоя) плит за каждый из m месяцев, когда ;

- упругость водяного пара, соответствующая средним за каждый месяц значениям температуры и относительной влажности наружного воздуха;

- максимальная упругость водяного пара, соответствующая средней температуре нижней поверхности верхнего асбестоцементного листа (слоя) плит за каждый из 12 - m месяцев;

Q - допустимое приращение влагосодержания в толще верхнего асбестоцементного листа плит за зимний период, г/м², определяемое из выражения

где - объемный вес асбестоцемента, кг/м³;

- толщина верхнего асбестоцементного листа плиты, м;

- допустимое приращение весовой влажности асбестоцемента сверх максимальной сорбционной в конце зимнего периода, %, принимаемое для плоского непрессованного листа и экструзионного асбестоцемента равным 7%, а для волнистого листа и прессованного асбестоцементного плоского листа 5%;

- сумма сопротивлений паропроницанию слоев покрытия, расположенных выше нижней поверхности верхнего асбестоцементного листа, м²·ч·мм рт. ст./г.

Требуемое сопротивление паропроницанию пароизоляционного слоя , м²·ч·мм рт. ст./г, определяется из выражения

где R_л - сопротивление паропроницанию нижнего асбестоцементного листа с отделочным слоем (если пароизоляционные качества отделочного слоя гарантируются в течение всего срока эксплуатации здания), м²·ч·мм рт. ст./г;

R_у - сопротивление паропроницанию слоя утеплителя, м²·ч·мм рт. ст./г.

В том случае, когда , устройство дополнительной пароизоляции не требуется.

3.1. Толщина утеплителя частично вентилируемых покрытий, независимо от схемы сообщения воздушных прослоек с наружным воздухом, определяется как для вентилируемых покрытий в соответствии с указаниями п. 4.1.

3.2. Требуемое сопротивление паропроницанию части покрытия от воздушной прослойки до воздуха помещения при длинах прослоек (каналов) не более 72 м (см. рис. 2) рассчитывается по формуле

где - сумма сопротивлений паропроницанию слоев покрытия, расположенных ниже верхнего асбестоцементного листа, м²·ч·мм рт. ст./г, принимается по рис. 4;

K₁ - коэффициент, принимаемый по табл. 9.

Требуемое сопротивление паропроницанию слоя пароизоляции , м²·ч·мм рт. ст./г, определяется из выражения (5).

4.1. Толщина утеплителя вентилируемых покрытий, требуемая из условия отсутствия конденсации влаги на нижней (потолочной) поверхности плит в зонах примыкания элементов каркаса (теплопроводных включений), назначается по табл. 2 - 6 в зависимости от вида каркаса, характеристики тепловой инерции покрытия (см. табл. 1), расчетной зимней температуры наружного воздуха, относительной влажности и температуры воздуха помещения, либо определяется на основе расчета температурного поля покрытия.

Толщина утеплителя, требуемая из условия обеспечения теплоустойчивости покрытия и обеспечения экономически целесообразного сопротивления теплопередаче, определяется в соответствии с требованиями главы СНиП по строительной теплотехнике.

Для проектирования принимается из полученных толщин утеплителя.

4.2. Сопротивление паропроницанию части покрытия от воздушной прослойки до воздуха помещения , требуемое из условия ограничения влагонакопления в верхнем асбестоцементном листе и предотвращения систематического сезонного влагонакопления в толще покрытия с кровлей из рулонных материалов (см. рис. 1, а) для отдельно стоящего здания определяется по табл. 10 и рис. 5 в зависимости от средней за год температуры t_ср.год и влажности воздуха района строительства, средней скорости ветра за зимний период V_ср.з, характеристики неравномерности повторяемости скоростей ветра по направлениям N, длины вентилируемых каналов L, схемы вентиляции и параметров микроклимата помещений t_в, .

Примечания: 1. для всех зон влажности принимается по рис. 5 в зависимости от средней за год температуры наружного воздуха, длины вентилируемых каналов и относительной влажности воздуха помещения; коэффициент K₂ определяется по табл. 11 в зависимости от температуры воздуха помещения.

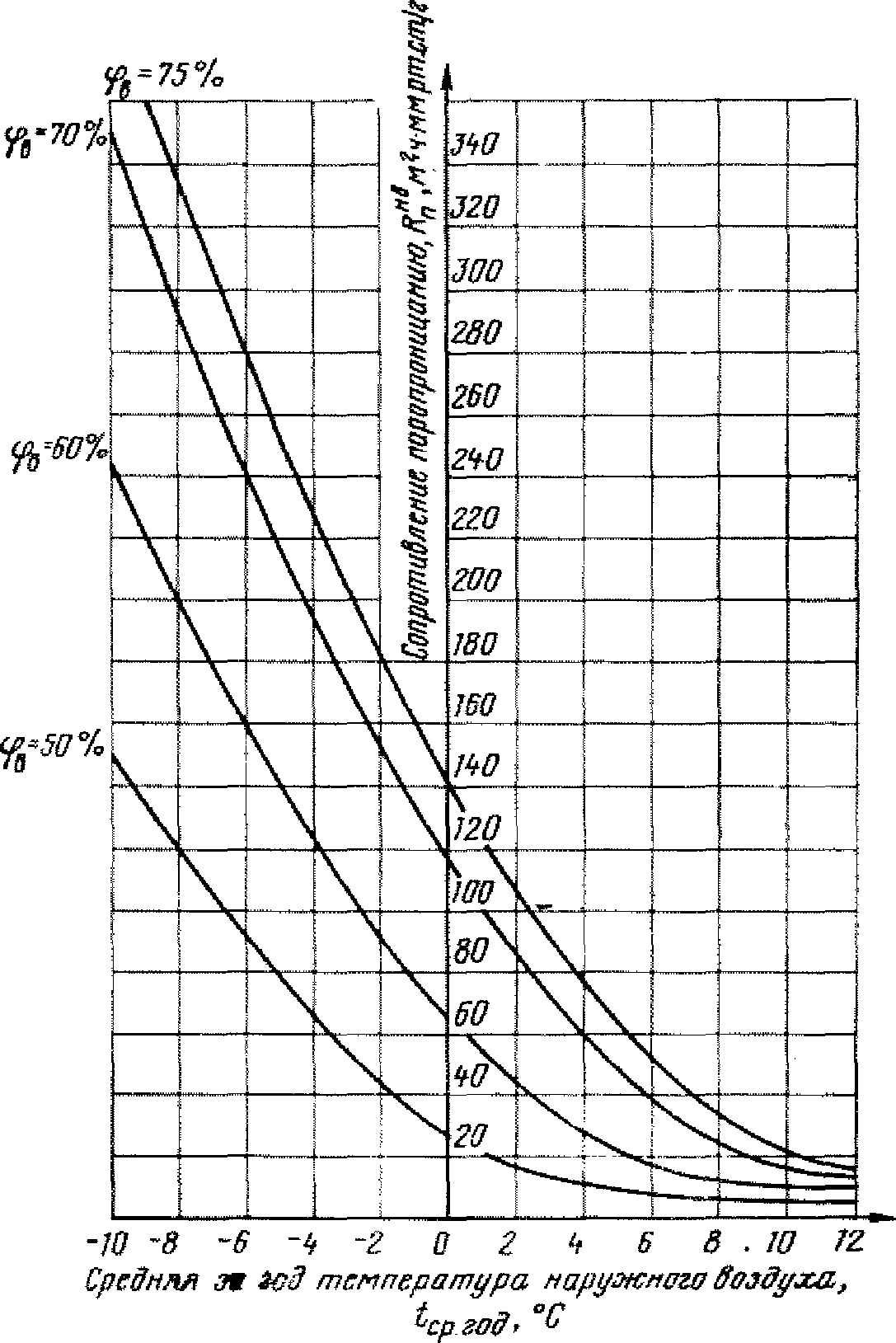

2. принимается по рис. 8 в зависимости от средней за год температуры наружного воздуха и относительной влажности воздуха помещения; коэффициент K определяется по табл. 8 в диапазоне от 50 до 75%.

3. Вентилируемые покрытия из асбестоцементных плит с деревянным каркасом рекомендуется применять при длинах вентилируемых каналов не более 144 м.

При этом

t_ср.год, °C, определяется по главе СНиП строительная климатология и геофизика;

зона влажности района строительства принимается по главе СНиП строительная теплотехника (карта);

V_ср.з, м/с, определяется как средняя скорость ветра за месяцы с температурой наружного воздуха t_н <= 0 °C по рис. 6; допускается V_ср.з принимать равной средней за январь;

N определяется по формуле

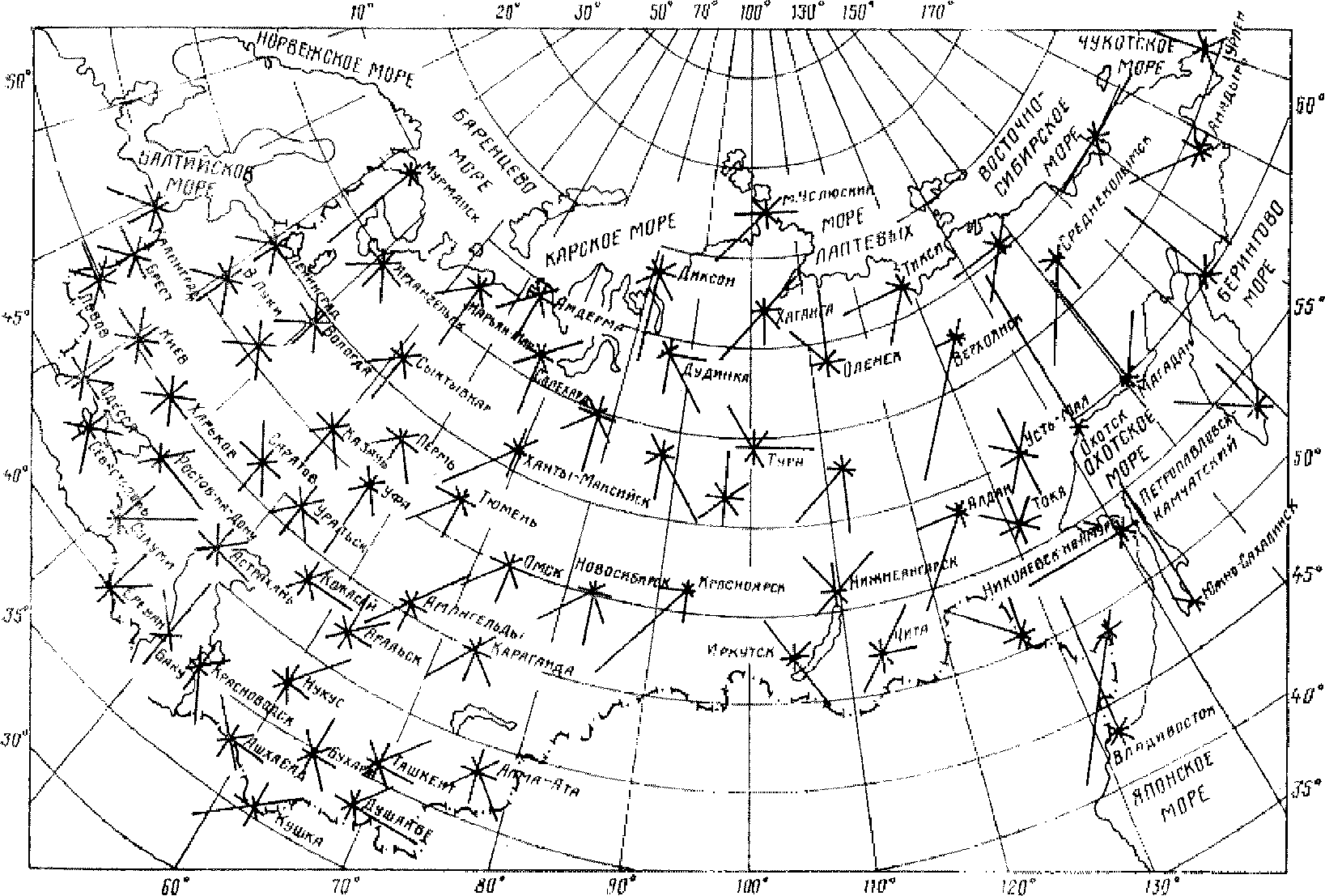

где - максимальная сумма произведений повторяемости ветра (m, %) на среднюю его скорость V_ср по одному из четырех взаимно противоположных направлений С - Ю; СВ - ЮЗ; З - В; ЮВ - СЗ (глава СНиП по климатологии и геофизике или по рис. 7);

- сумма произведений повторяемости ветра на среднюю его скорость в направлении, перпендикулярном тому, где наблюдается ;

- сумма произведений повторяемости ветра на среднюю его скорость по двум направлениям, составляющим 45° с направлением, где наблюдаются ;

m и V_ср принимаются средними за январь. При наличии вокруг здания (в радиусе 15 его высот) застройки или леса, являющихся преградой для ветра, следует назначать по графе 5 табл. 10 в зависимости от длины вентилируемых каналов покрытия.

4.3. Сопротивление паропроницанию вентилируемых покрытий с кровлей из волнистых асбестоцементных листов может быть приближенно определено в соответствии с п. 4.2, но не должно превышать значения требуемого сопротивления паропроницанию частично вентилируемого покрытия , определяемого по рис. 4 при тех же параметрах внутреннего и наружного воздуха.

4.4. Если высота вентилируемых прослоек проектируемого покрытия H₁ отличается от принятой (см. рис. 5), то выполняется корректировка значения , определенного по табл. 10

4.5. Требуемое сопротивление паропроницанию слоя пароизоляции , м²·ч·мм рт. ст./г, определяется из выражения (5).

5.1. В качестве утеплителя для каркасных асбестоцементных плит рекомендуются эффективные теплоизоляционные материалы с коэффициентом теплопроводности не более 0,06 ккал/(м·ч·°C), например:

полужесткие, жесткие минераловатные и стекловатные плиты с объемным весом 75 - 150 кг/м³;

безусадочные виды заливочных резольно-фенолоформальдегидных и мочевиноформальдегидных пенопластов;

песок из вспученного перлита с объемным весом до 100 кг/м³ в герметичной полиэтиленовой упаковке;

вспененные гранулы полистирола с объемным весом 10 - 15 кг/м³ в герметичной полиэтиленовой упаковке.

5.2. Плотность материала утеплителя по толщине должна быть равномерной. Наличие на его верхней поверхности материала с повышенными значениями плотности и сопротивления паропроницанию по сравнению с материалом среднего слоя может привести к конденсации влаги в утеплителе и ухудшению теплозащитных качеств конструкции.

Пароизоляция покрытия в этом случае дополнительно рассчитывается из условия ограничения влагонакопления в толще утеплителя в соответствии с главой СНиП по строительной теплотехнике.

5.3. Утеплитель должен быть уложен сплошным слоем - без зазоров между отдельными его плитами и элементами каркаса. Верхняя поверхность утеплителя должна быть ровной. Отдельные отклонения толщины утеплителя от основной плоскости его поверхности не должны превышать +15 и -5 мм.

5.4. Допускается обертка или оклейка плит утеплителя эффективными пароизоляционными материалами, например полиэтиленовой пленкой, при соблюдении следующих условий:

со стороны нижней поверхности утеплителя оберточный или оклеечный материал должен быть непрерывным, без стыков, швов и нахлесток;

технологический процесс изготовления, транспортировки к месту укладки и самой укладки обернутых теплоизоляционных плит должен исключать разрывы и проколы оберточного материала;

на высоту утеплителя оберточный пароизоляционный материал должен быть приклеен к продольным и поперечным элементам каркаса плиты;

стыкование обернутых теплоизоляционных плит между собой без склейки не допускается;

обертка и упаковка утеплителя, имеющего влажность выше максимальной сорбционной, не допускается.

5.5. В качестве утеплителя для асбестоцементных экструзионных плит рекомендуются эффективные теплоизоляционные материалы с коэффициентом теплопроводности не более 0,06 ккал/(м·ч·°C), сохраняющие свои теплозащитные качества и геометрические размеры неизменными при транспортировании плит и эксплуатации покрытий, например:

вспениваемые в полостях плит безусадочные виды резольно-формальдегидных и мочевиноформальдегидных пенопластов;

полосы прошивных минераловатных или стекловатных матов;

вкладыши из минераловатных, стекловатных полужестких или жестких плит.

5.6. Утеплитель должен быть уложен сплошным слоем - без зазоров между отдельными вкладышами из плит или прошивными полосами и асбестоцементом.

5.7. Торцы плит, утепленных резольно-формальдегидными и мочевиноформальдегидными пенопластами, а также минераловатными вкладышами или полосами прошивных минераловатных (стекловатных) матов должны быть закрыты водонепроницаемым материалом на период транспортировки, хранения и монтажа для исключения увлажнения утеплителя.

5.8. Для пароизоляции каркасных асбестоцементных плит рекомендуется применять:

полиэтиленовую пленку толщиной 0,2 мм (ГОСТ 10354-73) либо другие пленки из полимерных материалов, стабильность пароизоляционных свойств которых может быть гарантирована в течение проектного срока эксплуатации покрытия;

изол (ГОСТ 10296-79); бризол (ГОСТ 17176-71); рубероид РМ-350 (ГОСТ 10923-76), которые наклеиваются на верхнюю поверхность нижней обшивки плит.

5.9. Пароизоляция в пределах плиты должна быть непрерывной. Отдельные полотнища пароизоляционных материалов должны надежно склеиваться с нахлесткой не менее 50 мм или свариваться между собой.

5.10. В случае крепления нижней обшивки плит к каркасу с помощью винтов или шурупов сначала выполняется пароизоляционный слой.

Если нижняя обшивка плит к каркасу закрепляется на клею, пароизоляция устраивается отдельно в каждом отсеке (канале) плиты; при этом в местах примыкания к продольным и поперечным элементам каркаса пароизоляция должна приклеиваться к ним на высоту утеплителя.

5.11. Применение окрасочных и обмазочных составов для пароизоляции плит может быть рекомендовано только при способах нанесения, гарантирующих равномерность распределения материалов по поверхности асбестоцемента, постоянный расход на единицу поверхности и обеспечения требуемого сопротивления паропроницанию в течение проектного срока эксплуатации здания.

5.12. Рационально сочетание пленочной пароизоляции на верхней поверхности нижней обшивки плит и окрасочной пароизоляции - на нижней (потолочной) ее стороне для предотвращения влажностных деформаций асбестоцемента нижней обшивки плит.

5.13. Пароизоляционный слой должен быть нанесен на лицевую (потолочную) поверхность и частично на боковые поверхности плит покрытий в соответствии со схемой рис. 9.

Допускается, чтобы пароизоляционный слой выполнял функции внутреннего отделочного слоя.

5.14. Пароизоляционный слой должен быть непрерывным, равномерным по толщине и обеспечивающим на всей площади требуемое сопротивление паропроницанию в течение всего срока эксплуатации покрытия.

5.15. Пароизоляционный слой не должен повреждаться в процессе транспортирования и монтажа плит; он должен быть стойким к слабоагрессивным средам производства.

5.16. Для осуществления пароизоляции по стыкам между плитами на их боковых поверхностях (см. рис. 9) необходимо в заводских условиях наносить огрунтовочный слой из мастики КН-2 или КН-3 для обеспечения надежного приклеивания уплотнительных прокладок к асбестоцементу.

5.17. Сопротивление паропроницанию той части стыков плит, которая обращена внутрь помещения, должно быть не менее сопротивления паропроницанию основной поверхности конструкции.

5.18. Наружная поверхность каркасных и экструзионных плит и поверхность крайних продольных элементов асбестоцементного каркаса в заводских условиях должны грунтоваться раствором битума БНК-5 (ГОСТ 9548-74) в керосине с соотношением 1:3 - 1:4. Грунтовка должна наноситься механизированным способом с обеспечением постоянного расхода не менее 400 г/м².

5.19. Толщина воздушной прослойки над утеплителем должна быть не менее 50 мм.

5.20. Торцы плит на высоту утеплителя, но не менее чем на 80 мм обязательно должны быть закрыты вертикальными ограждающими элементами из асбестоцемента или антисептированной древесины. Эти элементы необходимы для выполнения герметизации поперечных стыков плит.

5.21. Нижняя асбестоцементная обшивка плит должна выступать за пределы продольных элементов каркаса не менее чем на 10 мм с каждой продольной стороны плиты. Эти выступы необходимы для выполнения герметизации и утепления продольных стыков плит.

5.22. Крайние продольные элементы каркаса плит из древесины в верхней своей части должны иметь отверстия площадью 3 - 5 см² с шагом 250 - 300 мм для удаления влаги, которая может попадать в продольные стыки плит при их монтаже.

5.23. При транспортировании плит в контейнерах, а также при хранении, их поперечные торцевые поверхности рекомендуется закрывать гидроизоляционными материалами для предотвращения попадания атмосферных осадков в полости плит.

5.24. Закрывание поперечных торцевых поверхностей каждой плиты в отдельности на время транспортирования и хранения не допускается, так как в данном случае существует опасность укладки плит в покрытие с закрытыми воздушными прослойками, что может привести к перекрыванию вентилируемых каналов и существенному ухудшению влажностного режима большого участка покрытия.

5.25. Перед укладкой плиты в покрытие в каждом ее отсеке (канале) с помощью мерной рейки должно проверяться соответствие фактической толщины воздушной прослойки проектному значению. Плиты, у которых толщина воздушных прослоек меньше проектного значения на 10%, без устранения дефекта укладываться в покрытие не должны.

5.26. При составлении акта на скрытые работы в процессе строительства покрытия должно обязательно отражаться соответствие толщины воздушных вентилируемых прослоек плит проектному значению этого размера.

5.27. При изготовлении плит, предназначенных для покрытий с кровлей из волнистых асбестоцементных листов, следует руководствоваться указаниями пп. 5.1 и 5.3.

5.28. Для предотвращения увлажнения плит во время хранения и транспортирования их рекомендуется сверху и с поперечных торцов закрывать водонепроницаемыми материалами. Перед монтажом плит эти защитные материалы обязательно должны быть удалены.

5.29. Вслед за монтажом плит должны укладываться кровельные волнистые асбестоцементные листы. Плиты, на которые не уложены волнистые листы, в конце рабочей смены должны быть закрыты гидроизоляционными материалами для предупреждения их увлажнения атмосферными осадками.

Предположим, что проектируемые здания имеют размеры в плане 24 x 72 м и 72 x 144 м. Высота зданий до верха стеновых панелей 10 м. Уклоны скатов покрытий 1,5%; водоотвод внутренний. Кровля будет выполнена из четырех слоев рубероида на битумной мастике с защитным слоем из гравия.

Ориентация зданий может быть любой, но известно, что здания будут строиться на открытой местности без окружающей застройки высотой >= 10 м в радиусе 150 м.

Здания будут построены в районе Белгорода и Красноярска. Параметры микроклимата помещений t_в = 20 °C; .

Покрытие будет выполнено из плит размером 3 x 1,5 м с каркасом из древесины (толщина стенок 40 мм). Утеплитель - минераловатные плиты с расчетным коэффициентом теплопроводности .

В покрытии зданий плиты будут уложены длинной стороной вдоль здания, т.е. длина вентилируемых каналов будет равна 72 м.

Во втором случае длина каналов составит 144 м.

1. Определяем толщину утеплителя, требуемую из условия отсутствия конденсации влаги на нижней поверхности плит покрытия в местах их продольных стыков.

В качестве расчетных температур наружного воздуха в соответствии с районом строительства принимаем температуры наиболее холодных суток t_н = -28° и -44 °C (глава СНиП II-А.6-72).

В табл. 5 параметрам , t_в = 20 °C и значениям расчетной температуры t_н = -28 и -44 °C соответствуют толщины утеплителя 80 и 120 мм.

По табл. 1 определяем характеристики тепловой инерции покрытий; они соответственно равны 1 и 1,5.

Так как покрытия являются безынерционными, проверяем толщину утеплителя из условия отсутствия конденсации влаги на основной поверхности плиты (между элементами каркаса) при температурах наружного воздуха, соответствующих абсолютным минимальным t_н = -37 и -53 °C.

Предварительно вычисляем температуру точки росы t_р = 13,2 °C и определяем требуемые сопротивления теплопередаче покрытий:

Определяем термическое сопротивление слоя утеплителя R_у путем вычитания из сопротивления теплоотдаче воздушной прослойки 0,1 м²·ч·°C/ккал, термического сопротивления асбестоцементного листа R_л и сопротивления тепловосприятию 0,133 м²·ч·°C/ккал:

Требуемая толщина утеплителя составит:

Следовательно, определенные по табл. 5 толщины утеплителя 80 и 120 мм удовлетворяют условию отсутствия конденсации влаги на основной поверхности покрытия при абсолютной минимальной температуре наружного воздуха.

Предположим, что из условия обеспечения теплоустойчивости покрытия в летний период и из экономических условий увеличения толщины утеплителя не требуется.

Принимая высоту элементов каркаса из древесины 170 мм (острожка и калибровка доски 40 x 180 мм), получаем высоту воздушной прослойки 170 - 80 = 90 мм и 170 - 120 = 50 мм.

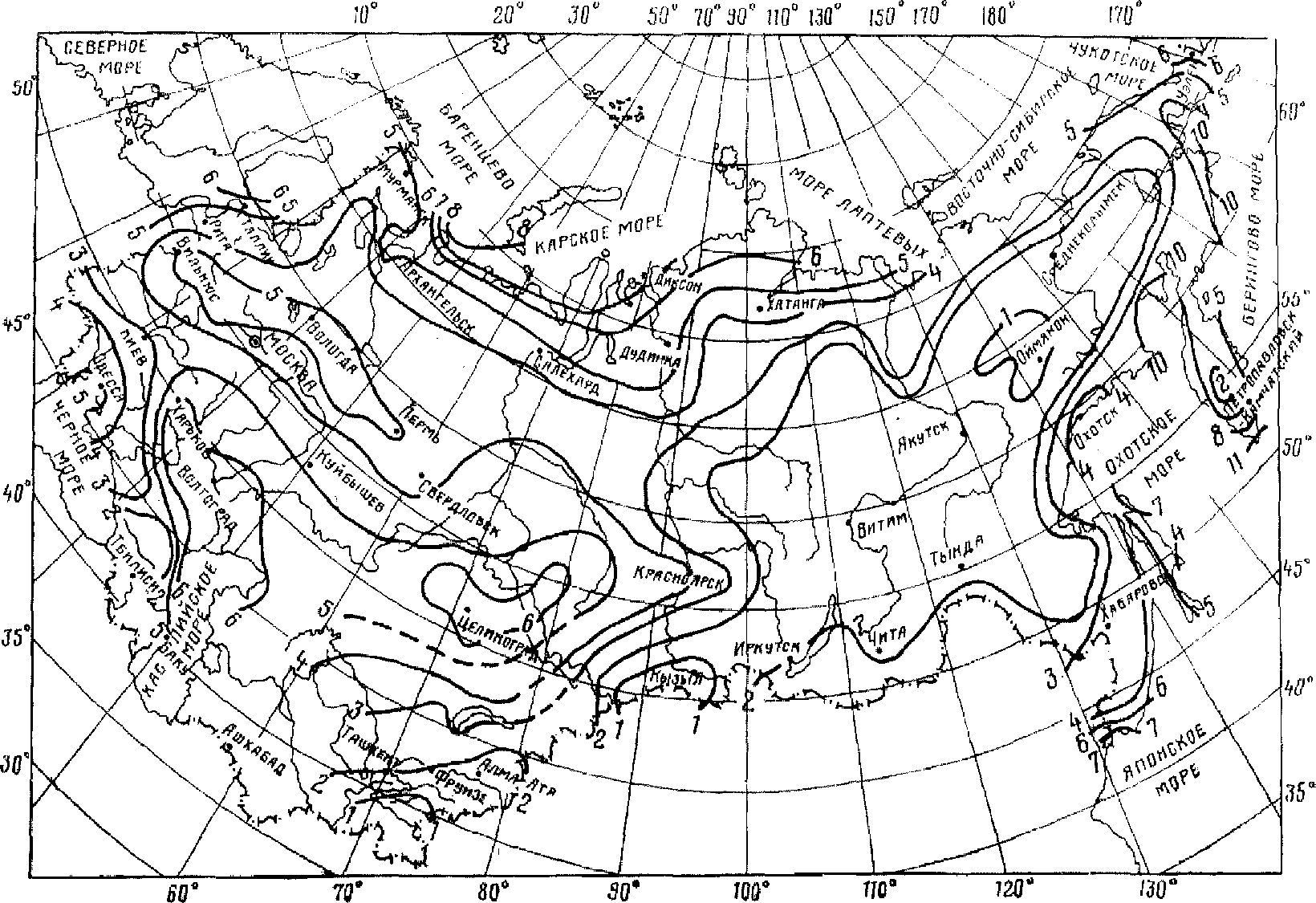

2. По рис. 6 определяем, что средняя скорость ветра за зимний период в районе гг. Белгород и Красноярск превышает 3 м/с, а по рис. 7 устанавливаем, что повторяемость ветра по всем направлениям за январь в районе Белгорода практически одинакова, следовательно, характеристика неравномерности повторяемости скорости ветра будет близка к единице. В районе Красноярска повторяемость ветра направлений СВ-ЮЗ значительно превышает вероятность других направлений.

Вычисляем значение характеристики неравномерности повторяемости и скоростей ветра N, используя табл. 6 главы СНиП II-А.6-72. Произведения повторяемости ветра m на его среднюю скорость V даны в таблице.

Суммируем значения mV взаимно противоположных направлений С - Ю 93,6; СВ - ЮЗ 339,4; В - З 55,6; ЮВ - СЗ 1,4

3. Определяем требуемое сопротивление паропроницанию части покрытия, расположенной ниже воздушной прослойки, для зданий, которые будут построены в Белгороде.

Так как V_ср.з > 3 м/с, N < 2,5, то для первого здания определяем путем интерполяции, используя графики рис. 5 L = 72 м; и L = 72 м; при t_ср.год = 6,3 °C; .

В соответствии с графой 2 табл. 10 .

По табл. 11 при t_в > 18 °C определяем K₂ = 2; .

В том случае, если бы здания первого типа строились среди существующих зданий, равных по высоте проектируемым и расположенным вокруг них на расстоянии ближе 150 м (15·10 м), то определялось бы по графе 5 табл. 10 с использованием графиков рис. 8 для определения и коэффициента K (табл. 8), в этом случае .

Для второго здания по графикам рис. 5 определяем ; .

4. Для условий Красноярска V_ср.з > 3 м/с и N > 2,5 - поэтому определяем по графе 3 табл. 10 с учетом коэффициента 1,6 (табл. 8); t_ср.год = 0,5 °C. Зона влажности - сухая.

Для L = 72 м; .

Для L = 144 м; .

5. Определяем сопротивление паропроницанию дополнительного слоя пароизоляции проектируемых покрытий.

Сопротивление паропроницанию асбестоцементного листа и слоя утеплителя:

Для условий Белгорода:

Для условий Красноярска:

6. Назначаем пароизоляцию для плит:

для условий Белгорода - один слой изола или бризола со склейкой полотнищ мастикой БЛК или полиэтиленовая пленка толщиной 0,2 мм;

для условий Красноярска - только полиэтиленовая пленка толщиной 0,2 мм.
