ИС МЕГАНОРМ: примечание. Взамен СНиП II-33-75 Постановлением Госстроя СССР от 15.12.1986 N 49 с 1 января 1988 года введены в действие СНиП 2.04.05-86.

ИС МЕГАНОРМ: примечание. Взамен СНиП II-33-75 Постановлением Госстроя СССР от 15.12.1986 N 49 с 1 января 1988 года введены в действие СНиП 2.04.05-86.

Участок или вход	Количество воздуха L, м3/ч	Длина участка l, м	Скорость движения воздуха v, м/с	Размер или диаметр, мм	Потери давления на трение на 1 м R, кгс/м2	Потери давления на трение на всем участке Rl, кгс/м2	Динамическое давление , кгс/м2	Сумма коэффициентов местных сопротивлений	Потери давления на местные сопротивления Z, кгс/м2	Общие потери давления на участке Rl + Z, кгс/м2
Зонт	2700	-	9,6	315	-	-	5,64	0,1	0,56	0,56
1	2700	10	9,6	315	0,297	2,97	5,64	1,49	8,41	11,38
										11,94
2	5600	4	9,8	450	0,203	0,81	5,88	0,65	3,82	4,63
3	8600	5	9,7	560	0,154	0,77	5,77	0,5	2,89	3,66
4	11500	13,5	10,3	630	0,15	2,03	6,5	0,7	4,55	6,58
5	11500	12,5	8,1	710	0,083	1,04	3,96	3,02	11,96	13
Зонт	2900	-	10,35	315	-	-	6,55	0,1	0,66	0,66
6	2900	1,7	13,1	280	0,6	1,02	10,5	1,06	11,13	12,15
										12,81
(Rl + Z) уч. 1 = 11,94 кгс/м2
Зонт	3000	-	10,7	315	-	-	7	0,1	0,7	0,7
7	3000	6,5	13,5	280	0,635	4,12	11,15	1,1	12,27	16,39
										17,09
уч. 1 + 2 = 16,57 кгс/м2
Зонт	2900	-	10,35	315	-	-	6,55	0,1	0,66	0,66
8	2900	10	13,1	280	0,6	6	10,5	1,26	13,23	19,23
										19,89
уч. 1 + 2 + 3 = 20,23 кгс/м2 .

Участок или вход	Количество воздуха L, м3/ч	Длина участка l, м	Скорость движения воздуха v, м/ч	Размер или диаметр R, мм	Потери давления на трение на 1 м R, Па	Потери давления на трение на всем участке Rl, Па	Динамическое давление , Па	Сумма коэффициентов местных сопротивлений	Потери давления на местные сопротивления Z, Па	Общие потери давления на участке Rl + Z, Па
Зонт	2700	-	9,6	315	-	-	55,27	0,1	5,53	5,53
1	2700	10	9,6	315	2,91	29,1	55,27	1,49	82,35	111,45
										116,98
2	5600	4	9,8	450	1,988	7,95	57,57	0,65	37,42	45,37
3	8600	5	9,7	560	1,516	7,58	56,58	0,5	28,29	35,87
4	11500	13,5	10,3	630	1,47	19,85	63,78	0,7	44,65	64,5
5	11500	12,5	8,1	710	0,815	10,19	38,89	3,02	117,45	127,64
Зонт	2900	-	10,35	315	-	-	64,41	0,1	6,44	6,44
6	2900	1,7	13,1	280	5,894	10,02	102,7	1,01	108,86	118,88
										125,32
(Rl + Z) уч. 1 = 116,98 Па
Зонт	3000	-	10,7	315	-	-	68,6	0,1	6,86	6,86
7	3000	6,5	13,5	280	6,23	40,5	109,5	1,1	120,45	160,95
										167,81
уч. 1 + 2 = 162,35 Па
Зонт	2900	-	10,35	315	-	-	64,41	0,1	6,44	6,44
8	2900	10	13,1	280	5,89	58,9	102,7	1,26	129,4	188,3
										194,74
уч. 1 + 2 + 3 = 198,22 Па

Два отвода 90°

(см. табл. 1 приложения 5)

;	;
;	(см. табл. 2 приложения 5);

;	;
;	; (см. табл. 2 приложения 5)

;	;
	(см. табл. 2 приложения 5)

Два отвода 90°

(см. табл. 1 приложения 5)

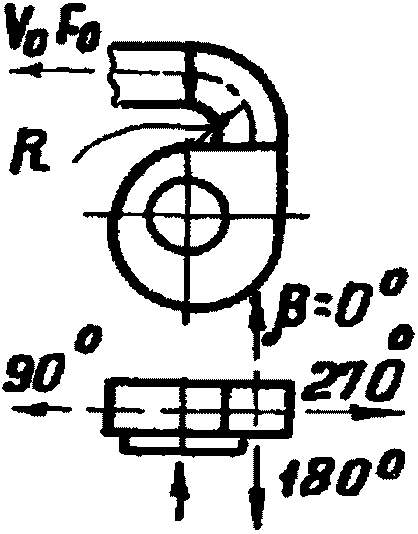

Диффузор за вентилятором
; ;
	(см. п. 50 приложения 6);
	;

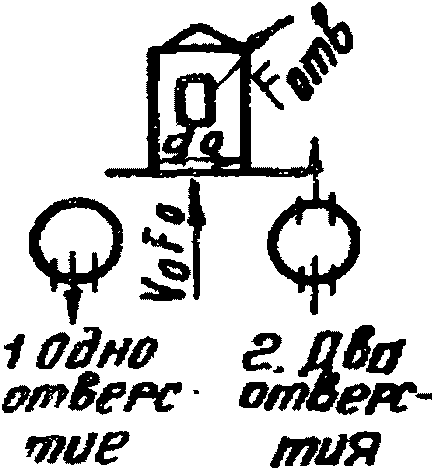

Вытяжная шахта с зонтом	(см. п. 12 приложения 6);

;	;
;	(см. табл. 2 приложения 5)
Отвод 90°	(см. табл. 1, приложения 5)

;	(см. п. 44 приложения 6)

;	;
;	(см. табл. 2 приложения 5)
Два отвода 90°	(см. табл. 1 приложения 5)

;	(см. п. 44 приложения 6)

;	;
;	(см. табл. 2 приложения 5)
Два отвода 90°	(см. табл. 1 приложение 5)
Два отвода 45°	(см. табл. 1 приложения 5)

	(см. приложения 6 п. 44)

Участок, камера, или выход	Количество воздуха h, м3/ч	Длина участка l, м	Скорость воздуха v, м/с	Размер или диаметр, мм	Потери давления на трение на 1 м R, кгс/м2	Потери давления на трение на всем участке Rl, кгс/м2	Динамическое давление , кгс/м2	Сумма коэффициентов местных сопротивлений	Потери давления на местные сопротивления Z, кгс/м2	Общие потери давления на участке Rl + Z, кгс/м2
ВЭП-3	1680	-	6	315	-	-	2,2	4	8,8	8,8
1	1680	5,5	6	315	0,125	0,69	2,2	1,38	3,04	3,73
										12,53
2	2940	7	6,5	400	0,11	0,77	2,58	0,31	0,8	1,57
3	5220	6	9,15	450	0,179	1,07	5,13	0,2	1,02	2,09
4	7060	6	10	500	0,186	1,12	6,12	0,2	1,22	2,34
5	9880	1	11,15	560	0,199	0,199	7,6	0,2	1,52	1,72
6	12400	4	11	630	0,169	0,68	7,4	0,94	6,95	7,63
7	12400	4	5,4	800 x 800	0,0345	0,14	1,78	0,65	1,15	1,29
1ПК25	12400	-	-	-	-	-	-	-	-	7
8	12400	-	5,4	-	-	-	1,78	2,0	3,56	3,56
ВЭП-3	1260	-	4,5	315	-	-	1,24	4	4,96	4,96
9	1260	8,5	7,2	250	0,232	0,91	3,17	1,1	3,48	5,45
										10,41
(Rl + Z) уч. 1 = 12,53 кгс/м2
ВЭП-3	2280	-	8,15	315	-	-	4,05	4	16,2	16,2
10	2280	5,5	8,15	315	0,216	1,19	4,05	1,2	4,66	6,05
										22,25
(Rl + Z) уч. 1 + 2 = 14,10 кгс/м2
ВЭП-3	1840	-	6,55	315	-	-	2,62	4	10,48	10,48
11	1840	5	8,25	280	0,258	1,29	4,16	2,1	8,74	10,03
										20,51
(Rl + Z) уч. 10 + 3 = 22,25 + 2,09 = 24,34 кгс/м2
ВЭП-3	1270	-	4,55	315	-	-	1,38	4	5,52	5,52
12	1270	4	11,2	200	0,67	2,69	7,7	0,79	6,08	8,77
										14,29
13	2820	2	10,1	315	0,325	0,65	6,24	0,86	5,36	6,01
					(Rl + Z) уч. 12 + 13 = 20,3 кгс/м2
(Rl + Z) уч. 10 + 3 + 4 = 26,68 кгс/м2
ВЭП-3	1550	-	5,55	315	-	-	2,03	4	8,12	8,12
14	1550	2	8,8	250	0,32	0,64	4,74	0,92	4,36	5
										13,12
(Rl + Z) уч. 12 = 14,29 кгс/м2
ВЭП-3	2520	-	9	315	-	-	4,95	4	19,8	19,8
15	2520	5	9	315	0,263	1,315	4,95	1,1	6,44	7,08
										26,88
(Rl + Z) уч. 10 + 3 + 4 + 5 = 28,4 кгс/м2
(Rl + Z) уч. 10 + 3 + 4 + 5 + 6 + 7 + 8 = 47,88 кгс/м2

Участок, камера или выход	Количество воздуха L, м3/ч	Длина участка l, м	Скорость воздуха v, м/с	Размер воздуховода, мм	Потери давления на трение на 1 м R, Па	Потери давления на трение на всем участке Rl, Па	Динамическое давление , Па	Сумма коэффициентов мест. сопротивлений	Потери давления на местные сопротивления Z, Па	Общие потери давления на участке Rl + Z, Па
ВЭП-3	1680	-	6	315	-	-	21,6	4	86,4	86,4
1	1680	5,5	6	315	1,23	6,77	21,6	1,38	29,83	36,60
										123,00
2	2940	7	6,5	400	1,07	7,49	26,4	0,31	8,18	15,67
3	5220	6	9,15	450	1,75	10,5	50,3	0,2	10,06	20,56
4	7060	6	10	500	1,82	10,92	60,0	0,2	12,0	22,92
5	9880	1	11,15	560	1,95	1,95	74,67	0,2	14,93	16,88
6	12400	4	11	630	1,66	6,64	72,6	0,94	68,24	74,88
7	12400	4	5,4	800 x 800	0,338	1,35	17,64	0,65	11,47	12,82
1ПК25	12400	-		-	-	-	-	-	-	68,5
8	12400	-	5,4	-	-	-	17,64	2	35,28	35,28
ВЭП-3	1260	-	4,5	315	-	-	12,1	4,0	48,4	48,4
9	1260	8,5	7,2	250	2,28	19,38	31,31	1,1	34,44	53,82
										102,22
(Rl + Z) уч. 1 = 123 Па
ВЭП-3	2280	-	8,15	315	-	-	39,87	4	159,48	159,48
10	2280	5,5	8,15	315	2,15	11,83	39,87	1,2	47,84	59,67
										219,15
(Rl + Z) уч. 1 + 2 = 138,67
ВЭП-3	1840	-	6,55	315	-	-	25,68	4	102,72	102,72
11	1840	5	8,25	280	2,53	12,65	41,1	2,1	86,5	99,18
										201,9
(Rl + Z) уч. 10 + 3 = 239,71
ВЭП-3	1270	-	4,55	315	-	-	13,52	4	54,08	54,08
12	1270	4	11,2	200	6,57	26,35	75,46	0,79	59,61	85,96
										140,04
13	2820	2	10,1	315	3,19	6,38	61,26	0,86	52,68	59,06
								(Rl + Z) уч. 12 + 13 = 199,1 Па
(Rl + Z) уч. 10 + 3 + 4 = 262,63 Па
ВЭП-3	1550	-	5,55	315	-	-	19,89	4	79,56	79,56
14	1550	2	8,8	250	3,24	6,48	46,48	0,92	42,6	49,08
										128,64
(Rl + Z) уч. 12 = 140,04 Па
ВЭП-3	2520	-	9	315	-	-	48,51	4	194,04	194,04
15	2520	5	9	315	2,58	12,9	48,51	1,1	63,06	75,96
										270
(Rl + Z) уч. 10 + 3 + 4 + 5 = 279,51 Па (Rl + Z) уч. 10 + 3 + 4 + 5 + 6 + 7 + 8 = 470,99 Па

Три отвода 90°

(см. табл. 1 приложения 5)

;	; (см. табл. 3 приложения 5).
.

;	;
(см. табл. 3 приложения 5).

;	;
(см. табл. 3 приложения 5).

;	;
(см. табл. 3 приложения 5).

;	;
(см. табл. 3 приложения 5).

Отвод 90°

(см. табл. 1 приложения 5)

;	;
(см. табл. 3 приложения 5)

;	(см. п. 43 приложения 6);

Отвод 90°

(см. табл. 1 приложения 5)

;	;
(см. табл. 3 приложения 5)
.

Отвод 90°

(см. табл. 1 приложения 5)

;	;
(см. табл. 3 приложения 5)

;

Отвод 90°

(см. табл. 1 приложения 5)

	(см. п. 43 приложения 6)

;
(см. табл. 3 приложения 5)

;
(см. табл. 3 приложения 5)

Отвод 90°

(см. табл. 1 приложения 5)

;	;
(см. табл. 3 приложения 5)

	(см. п. 43 приложения 6);

N участка	Наименование станка	Марка станка	Заданные минимальные величины		Принимаемые расчетные величины								, кгс/м2	Pуч, кгс/м2
			L, м3/ч	v, м/с	l, м	Lр м3/ч	vр, м/с	d мм
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	Станок обдирочно-шлифовальный	ЗН-634	400	14,2	1	430	15,25	100	0,183	2 x 1 x 0,183 = 0,366	3,08	3,446	14,23	49
2			800	18,1	10,4	860	19,5	125	0,137	1,43	0,45	1,88	23,26	44
3	Станок плоско-шлифовальный	31-71	500	17,7	5,5			100	0,183	2 x 1 x 0,183 = 0,366 0,183 x 4,5 = 0,824	3,9	5,09	19,16	97,2
4			1360	18,8	2,6			160	0,103	0,267	0,24	0,507	21,62	10,9
5	Универсально-шлифовальный станок	ЗА-12Л	500	17,7	5,5	510	18	100	0,183	2 x 1 x 0,183 = 0,366 0,183 x 4,5 = 0,824	4,08	5,27	19,82	104,5
6			1870	20,4	2,5			180	0,0896	0,224	0,47	0,694	25,45	17,7
ИС МЕГАНОРМ: примечание. При публикации в издании М., 1979 допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.
											<...>
7	Станок плоско-шлифовальный	31-71	500	17,7	9,4			100	0,183	2 x 1 x 0,183 = 0,366 0,183 x 8,4 = 1,534	3,62	5,52	19,16	105,5
8	Станок плоско-шлифовальный	31-71	500	17,7	8,2			100	0,183	2 x 1 x 0,183 = 0,366 0,183 x 7,2 = 1,315	3,78	5,46	19,16	104
										;
9			1000	18,05	2,1			140	0,123	0,123 x 2,1 = 0,258	0,6	0,858	19,93	17,1
10			2870	20	3,3			225	0,069	0,069 x 3,3 = 0,228	0,5	0,728	24,58	17,9
11			3160	11,3	8,5			315	0,052	0,44	1,03	1,47	7,81	11,5
12			3160	11,3	13,6			315	0,052	0,71	1,76	2,47	7,81	19,3

N участка	Наименование станка	Марка станка	Заданные минимальные величины		Принимаемые расчетные величины								, Па	Pуч, Па
			L, м3/ч	v, м/с	l, м	Lр, м3/ч	vр, м/с	d, мм
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	Станок обдирочно-шлифовальный	ЗН-634	400	14,2	1	430	15,25	100	0,183	2 x 1 x 0,183 = 0,366	3,08	3,446	139,5	481
2			800	18,1	10,4	860	19,5	125	0,137	1,43	0,45	1,88	228,5	430
3	Станок плоско-шлифовальный	31-71	500	17,7	5,5	-	-	100	0,183	2 x 1 x 0,183 = 0,366 0,183 x 4,5 = 0,824	3,9	5,09	187,7	955
4.		-	1360	18,8	2,6	-	-	160	0,103	0,267	0,24	0,507	212,4	107,5
5	Универсально-шлифовальный станок	ЗА-12Л	500	17,7	5,5	510	18	100	0,183	2 x 1 x 0,183 = 0,366 0,183 x 4,5 = 0,824	4,08	5,27	194,0	1025
6			1870	20,4	2,5	-	-	180	0,0896	0,224	0,47	0,694	250	173,5
ИС МЕГАНОРМ: примечание. При публикации в издании М., 1979 допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.
											<...>
7	Станок плоско-шлифовальный	31-71	500	17,7	9,4	-	-	100	0,183	2 x 1 x 0,183 = 0,366 0,183 x 8,4 = 1,534	3,62	5,52	187,7	1040
8	Станок плоско-шлифовальный	31-71	500	17,7	8,2	-	-	100	0,183	2 x 1 x 0,183 = 0,366 0,183 x 7,2 = 1,315	3,78	5,46	187,7	1025
									,
9		-	1000	18,05	2,1	-	-	140	0,123	0,123 x 2,1 = 0,258	0,6	0,858	195,2	168
									;
10		-	2870	20	3,3	-	-	225	0,069	0,069 x 3,3 = 0,228	0,5	0,728	240	175
11		-	3160	11,3	8,5	-	-	315	0,052	0,44	1,03	1,47	76,7	113
12		-	3160	11,3	13,6	-	-	315	0,052	0,71	1,76	2,47	76,7	189

Отсос от станка

; ;	(см. табл. 2 приложения 9)
;

Отвод 90°

(см. табл. 1 приложения 9)

; ;	(см. табл. 2 приложения 9)
;

Отсос от станка	(см. табл. 1 приложения 9)
Отвод 90°

; ;	(см. табл. 2 приложения 9)
;

Отсос от станка
Два отвода 90°	(см. табл. 1 приложения 9)

; ; ;	(см. табл. 2 приложения 9)
	.

Отвод 90°

(см. табл. 1 приложения 9)

; ;
;	(см. табл. 2 приложения 9)
	.

Отсос от станка
Два отвода 90°	(см. табл. 1 приложения 9)

; ;
;	(см. табл. 2 приложения 9)

Отсос от станка
Отвод 90°	(см. табл. 1 приложения 9)

; ; ,	(см. табл. 2 приложения 9)

Два отвода 90°

(см. табл. 1 приложения 9)

;	(см. п. 44 приложения 6)

Три отвода 90°

(см. табл. 1 приложения 9)

;	(см. п. 43 приложения 6)

;	(см. п. 44 приложения 6)

Два отвода 45°

(см. табл. 1 приложения 9)

;	(см. п. 43 приложения 6)
Вытяжная шахта с зонтом	(см. п. 12 приложения 6)

Толщина стали, мм	Диаметр, мм	Площадь поперечного сечения, м2	Периметр, мм	Поверхность 1 м, м2	Масса 1 м, кг
0,5	80 <x>	0,0051	251	0,251	0,99
	100	0,0079	314	0,314	1,23
	110 <x>	0,0095	345	0,345	1,35
	125	0,0123	392	0,392	1,54
	140	0,0154	440	0,44	1,73
	160	0,02	502	0,502	1,96
	180	0,0255	566	0,566	2,22
	200	0,0314	628	0,628	2,46
0,6	225	0,04	706	0,706	3,32
	250	0,049	785	0,785	3,69
	280	0,0615	879	0,879	4,16
	315	0,078	989	0,989	4,65
	355	0,099	1115	1,115	5,25
	400	0,126	1256	1,26	5,92
	450	0,159	1413	1,41	6,6
0,7	500	0,196	1570	1,57	8,64
	560	0,246	1760	1,76	9,68
	630	0,312	1978	1,98	10,89
	710	0,396	2230	2,23	12,27
	800	0,501	2512	2,51	13,81
1	900	0,635	2830	2,83	22,22
	1000	0,785	3140	3,14	24,65
	1120	0,985	3520	3,52	27,63
	1250	1,23	3930	3,93	30,85
	1400	1,54	4400	4,4	34,54
	1600	2,01	5030	5,03	39,49
1,4	1800 <x'>	2,55	5660	5,66	62,26
	2000 <x'>	3,14	6280	6,28	69,08

d	d1
	100	125	140	160	180	200	225	250	280	315	355	400	450
140	270 ----- 0,5	270 ----- 0,8
160		270 ----- 0,6	270 ----- 0,8
180			270 ----- 0,6	270 ----- 0,8
200			270 ----- 0,5	270 ----- 0,65	270 ----- 0,8
225				270 ----- 0,5	270 ----- 0,65	270 ----- 0,8
250					270 ----- 0,5	270 ----- 0,65	270 ----- 0,8
280						270 ----- 0,5	270 ----- 0,65	270 ----- 0,8
315							270 ----- 0,5	270 ----- 0,65	270 ----- 0,8
355								270 ----- 0,5	270 ----- 0,65
400									270 ----- 0,5	270 ----- 0,65
450										270 ----- 0,5	270 ----- 0,65	270 ----- 0,8
500											270 ----- 0,5	270 ----- 0,65	270 ----- 0,8

d, мм	d1, мм
	400	450	500	560	530	710	800	900	1000	1120	1250	1400	1500	1800
560	270 ----- 0,5	270 ----- 0,65	270 ----- 0,8
530		400 ----- 0,5	270 ----- 0,65	270 ----- 0,8
710			400 ----- 0,5	270 ----- 0,6	270 ----- 0,8
800				400 ----- 0,5	400 ----- 0,6	270 ----- 0,8
900					600 ----- 0,5	400 ----- 0,6	270 ----- 0,8
1000							400 ----- 0,65	270 ----- 0,8
1120								400 ----- 0,65	270 ----- 0,8
1250								600 ----- 0,5	600 ----- 0,65	270 ----- 0,8
1400									600 ----- 0,5	600 ----- 0,65	270 ----- 0,8
1600											600 ----- 0,6	400 ----- 0,8
1800												800 ----- 0,6	400 ----- 0,8
2000														400 ----- 0,8

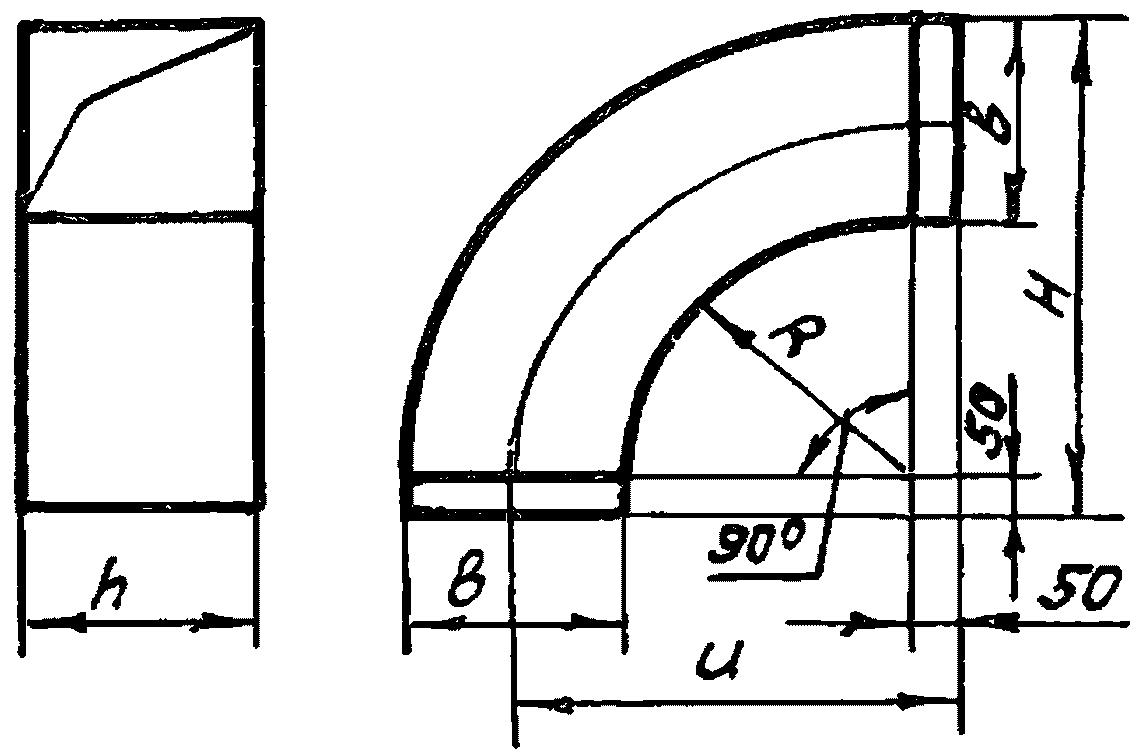

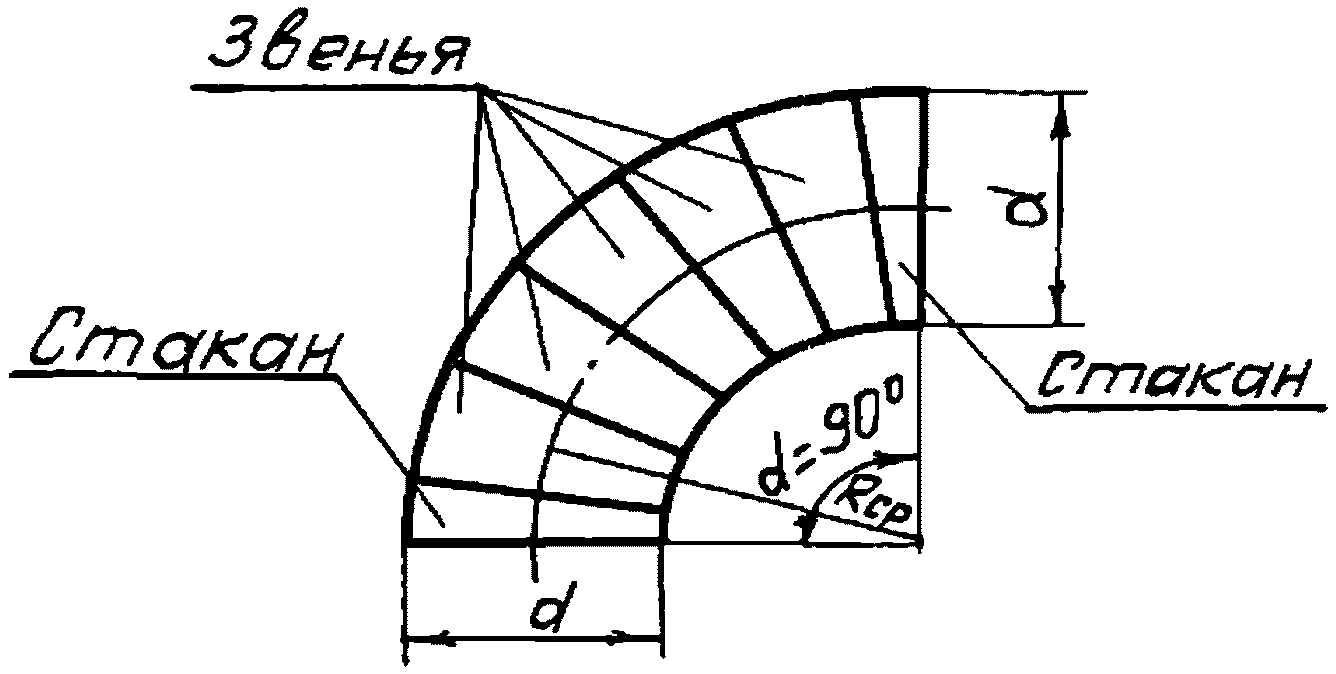

d	Отвод с центральным углом						d	Отвод с центральным углом
	45°			90°				45°			90°
	l	k	g	u	m			l	k	g	u	m
100	183	107	76	195	245		500	430	252	178	545	795
125	210	123	87	233	295		560	472	277	195	605	885
140	225	132	93	255	325		630	522	306	216	675	990
160	246	144	102	285	365		710	502	294	208	710	1065
180	268	157	111	315	405		800	565	331	234	800	1200
200	288	169	119	345	445		900	637	373	264	900	1350
225	316	185	131	383	495		1000	706	414	292	1000	1500
250	341	200	141	420	545		1120	793	465	328	1120	1680
280	304	219	155	465	605		1250	882	516	366	1250	1875
315	410	240	170	518	675		1400	990	580	410	1400	2100
355	328	192	136	400	578		1600	1135	665	470	1600	2400
400	360	211	149	445	645		1800	1270	745	525	1800	2700
450	396	232	164	495	720		2000	1413	828	585	2000	3000

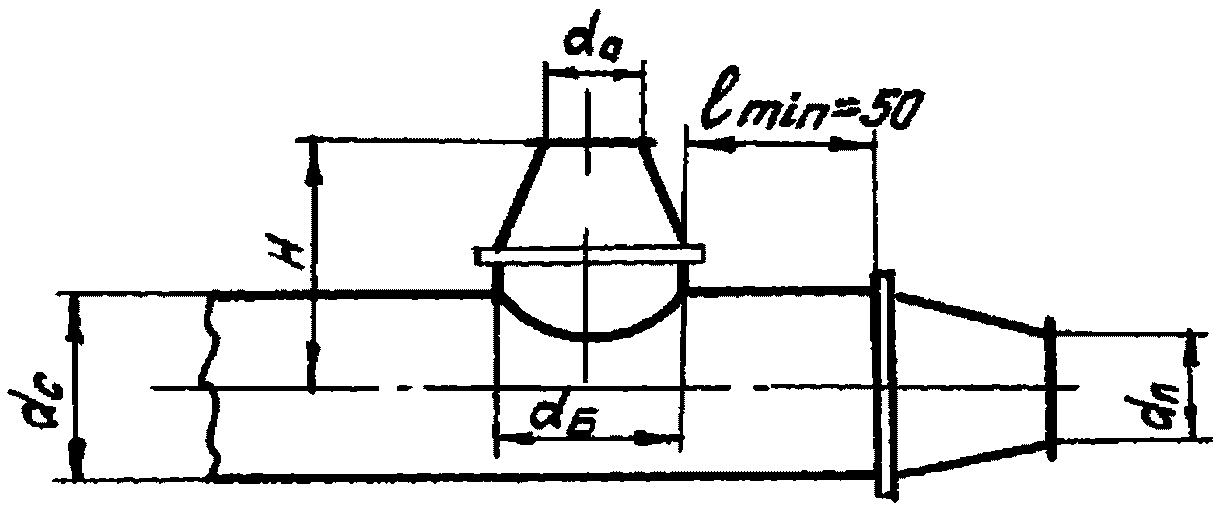

dс	dб	dа	H	dп
160	140	100	450	125, 140, 160
		125	450
180	160	125	460	140, 160, 180
		140	460
200	160	125	470	140, 160, 180, 200
		140	470
	180	160	470
225	160	125	485	160, 180, 200, 225
		140	485
	200	160	485
		180	485
250	200	140	495	180, 200, 225, 250
		160	495
	225	180	495
		200	495
280	200	140	510	200, 225, 250, 280
		160	510
		180	510
	250	200	510
		225	510
315	200	140	530	225, 250, 280, 315
		160	530
	250	180	530
		200	530
		225	530
	280	250	530
355	200	140	550	250, 280, 355
		160	550
	250	180	550
		200	550
	315	225	550
		250	550
		280	550
400	200	140	570	280, 315, 400
		160	570
	250	180	570
		200	570
	315	225	570
		250	570
		280	570
450	280	200	595	315, 355, 400, 450
		225	595
		250	595
	400	280	595
		315	595
500	315	225	620	355, 400, 450, 500
		250	620
		280	620
	450	315	620
		355	620
		400	620
560	315	225	650	400, 450, 500, 560
		250	650
		280	650
	450	315	650
		355	650
	500	400	650
		450	650
630	355	250	685	450, 500, 560, 630
		280	685
	450	315	685
		355	685
		400	685
	560	450	685
		500	685
710	400	280	725	500, 560, 630, 710
		315	725
	500	355	725
		400	725
		450	725
	630	500	725
		560	725
800	400	280	770	560, 630, 710, 800
		315	770
	500	355	770
	560	400	900
		450	770
	710	500	900
		560	770
		630	770
900	450	315	820	630, 710, 800, 900
		355	820
		400	820
	630	450	950
		500	820
	800	560	950
		630	950
		710	820
1000	500	355	870	800, 900, 1000
		400	870
		450	870
	710	500	1000
		560	870
		630	870
	800	710	870
1120	500	355	930	900, 1000, 1120
		400	930
		450	930
	710	500	1060
		560	930
		630	930
	900	710	1060
		800	930
1250	560	400	1125	900, 1000, 1120, 1250
		450	995
		500	995
	800	560	1125
		630	1125
		710	995
	1000	800	1125
		900	995
	1120	1000	995
1400	560	400	1200	1000, 1120, 1250, 1400
		450	1070
		500	1070
	800	560	1200
		630	1200
		710	1070
	1000	800	1200
		900	1070
	1250	1000	1400
		1120	1070
1600	710	500	1300	1250, 1400, 1600
		560	1170
		630	1170
	900	710	1300
		800	1170
	1250	900	1500
		1000	1500
		1120	1170
	1400	1250	1170
1800	800	560	1400	1400, 1600, 1800
		630	1400
		710	1270
	1000	800	1400
		900	1270
	1250	1000	1600
		1120	1270
	1600	1250	1600
		1400	1400
2000	900	630	1700	1800, 2000
		710	1500
		800	1370
	1250	900	1700
		1000	1700
		1120	1370
	1600	1250	1700
		1400	1500
	1800	1600	1500

Толщина стали, мм	Размер сторон a x b, мм	Площадь поперечного сечения, м2	Периметр, мм	Поверхность 1 м, м2	Масса 1 м кг
0,5	100 x 150	0,015	500	0,5	1,96
	100 x 200	0,02	600	0,6	2,35
	100 x 250	0,025	700	0,7	2,74
	150 x 150	0,0225	600	0,6	2,35
	150 x 200	0,03	700	0,7	2,74
	150 x 250	0,038	800	0,8	3,14
	200 x 200	0,04	800	0,8	3,14
	200 x 250	0,05	900	0,9	3,53
0,7	200 x 300	0,06	700	0,7	3,85
	200 x 400	0,08	1200	1,2	6,6
	200 x 500	0,1	1400	1,4	7,7
	250 x 250	0,0625	1000	1,0	5,5
	250 x 300	0,075	1100	1,1	6,05
	250 x 400	0,01	1300	1,3	7,15
	250 x 500	0,125	1500	1,5	8,25
	250 x 600	0,15	1700	1,7	9,35
	250 x 800	0,2	2100	2,1	11,55
	300 x 300	0,09	1200	1,2	6,6
	300 x 400	0,12	1400	1,4	7,7
	300 x 500	0,15	1600	1,6	8,8
	300 x 600	0,18	1800	1,8	9,9
	300 x 800	0,24	2200	2,2	12,1
	300 x 1000	0,3	2600	2,6	14,3
	400 x 400	0,16	1600	1,6	8,8
	400 x 500	0,2	1800	1,8	9,9
	400 x 600	0,24	2000	2,0	11
	400 x 800	0,32	2400	2,4	13,2
	400 x 1000	0,4	2800	2,8	15,4
	400 x 1200	0,48	3200	3,2	17,6
	500 x 500	0,25	2000	2,0	11
	500 x 600	0,3	2200	2,2	12,1
	500 x 800	0,4	2600	2,6	14,3
	500 x 1000	0,5	3000	3	16,5
	500 x 1200	0,6	3400	3,4	18,7
	500 x 1600	0,8	4200	4,2	23,1
	500 x 2000	1	5000	5	27,5
	600 x 600	0,36	2400	2,4	13,2
	600 x 800	0,48	2800	2,8	15,4
	600 x 1000	0,6	3200	3,2	17,6
	600 x 1200	0,72	3600	3,6	19,8
	600 x 1600	0,96	4400	4,4	24,2
	600 x 2000	1,2	5200	5,2	28,6
	800 x 800	0,64	3200	3,2	17,6
	800 x 1000	0,8	3600	3,6	19,8
	800 x 1200	0,96	4000	4	22
	800 x 1600	1,28	4800	4,8	26,4
	800 x 2000	1,6	5600	5,6	30,8
	1000 x 1000	1	4000	4	22
0,9	1000 x 1200	1,2	4400	4,4	31,06
	1000 x 1600	1,6	5200	5,2	36,71
	1000 x 2000	2	6000	6	42,36
	1200 x 1200	1,44	4800	4,8	33,89
	1200 x 1600	1,92	5600	5,6	39,54
	1200 x 2000	2,4	6400	6,4	45,18
	1600 x 1600	2,56	6400	6,4	45,18
	1600 x 2000	3,2	7200	7,2	50,83

a	b	a1
		200	250	300	400	500
100	150	0,5
	200	0,5
	250	0,5
150	100		0,6
	150		0,6
	200		0,6	0,5
	250		0,6	0,5
200	200			0,67	0,5
	250			0,67	0,5
	300			0,67	0,5
	400			0,67	0,5
	500			0,67	0,5
250	200				0,63
	250				0,63
	300				0,63
	400				0,63
	500				0,63
	600				0,63
	800				0,63
300	200				0,75	0,6
	250				0,75	0,6
	300				0,75	0,6
	400				0,75	0,6

a	b	a1
		400	500	600	800	1000
300	500	0,75	0,6
	600	0,75	0,6
	800	0,75	0,6
	1000	0,75	0,6
400	200		0,8
	250		0,8	0,67
	300		0,8	0,67
	400		0,8	0,67
	500		0,8	0,67
	600		0,8	0,67
	800		0,8	0,67
	1000		0,8	0,67
	1200		0,8	0,67
500	250			0,83	0,63
	300			0,83	0,63
	400			0,83	0,63
	500			0,83	0,63
	600			0,83	0,63
	800			0,83	0,63
	1000			0,83	0,63
	1200			0,83	0,63
	1600			0,83	0,63
	2000			0,83	0,63
600	250				0,75
	300				0,75	0,6
	400				0,75	0,6
	500				0,75	0,6
	600				0,75	0,6
	800				0,75	0,6
	1000				0,75	0,6

a	b	a1
		800	1000	1200	1600	2000
600	1200	0,75	0,6
	1600	0,75	0,6
	2000	0,75	0,6
	2400	0,75	0,6
800	300		0,8
	400		0,8	0,67
	500		0,8	0,67
	600		0,8	0,67
	800		0,8	0,67
	1000		0,8	0,67
	1200		0,8	0,67
	1600		0,8	0,67
	2000		0,8	0,67
	2400		0,8	0,67
	3200		0,8	0,67
1000	400			0,83
	500			0,83	0,63
	600			0,83	0,63
	800			0,83	0,63
	1000			0,83	0,63
	1200			0,83	0,63
	1600			0,83	0,63
	2000			0,83	0,63
	2400			0,83	0,63
	3200			0,83	0,63
	4000			0,83	0,63
1200	500				0,75	0,6
	600				0,75	0,6
	800				0,75	0,6
	1000				0,75	0,6
	1200				0,75	0,6

a	b	a1
		1600	2000	2400	3200	4000
1200	1600	0,75	0,6
	2000	0,75	0,6
	2400	0,75	0,6
	3200	0,75	0,6
	4000	0,75	0,6
1600	500		0,8
	600		0,8	0,67
	800		0,8	0,67
	1000		0,8	0,67
	1200		0,8	0,67
	1600		0,8	0,67
	2000		0,8	0,67
	2400		0,8	0,67
	3200		0,8	0,67
	4000		0,8	0,67
2000	600			0,83
	800			0,83	0,63
	1000			0,83	0,63
	1200			0,83	0,63
	1600			0,83	0,63
	2000			0,83	0,63
	2400			0,83	0,63
	3200			0,83	0,63
	4000			0,83	0,63
2400	800				0,75
	1000				0,75	0,6
	1200				0,75	0,6
	1600				0,75	0,6
	2000				0,75	0,6
	2400				0,75	0,6

a	b	a1
		3200	4000
2400	3200	0,75	0,6
	4000	0,75	0,6
3200	1000		0,8
	1200		0,8
	1600		0,8
	2000		0,8
	2400		0,8
	3200		0,8

b	h	R	U	H
100	150 - 250	150	250	300
150	100 - 250		270	350
200	100 - 500		300	400
250	100 - 800		320	450
300	200 - 1000		350	500
400	200 - 1200		400	600
500	200 - 2000		450	700
600	250 - 2000		500	800
800	250 - 2000		600	1000
1000	300 - 2000	300	850	1350
1200	400 - 2000		950	1550
1600	500 - 2000		1150	1950
2000	500 - 1600		1350	2350

b	h	R	l	g	k
100	150 - 250		225	95	130
150	100 - 250		245	100	140
200	100 - 500		260	110	150
250	100 - 800		280	115	160
300	200 - 1000	150	295	125	170
400	200 - 1200		335	140	190
500	200 - 2000		370	155	220
600	250 - 2000		405	165	240
800	250 - 2000		475	195	280
1000	300 - 2000		650	270	380
1200	400 - 2000		715	295	420
1600	500 - 2000	300	860	355	505
2000	500 - 1600		1010	420	590

	Размеры сторон a x b, мм
Диаметр d, мм	100 x 150	100 x 200	100 x 250	150 x 150	150 x 200	150 x 250	200 x 200	200 x 250	200 x 300	200 x 400	200 x 500	250 x 250	250 x 300	250 x 400	250 x 500	250 x 600	250 x 800	300 x 300	300 x 400	300 x 500	300 x 600	300 x 800	300 x 1000	400 x 400	400 x 500	400 x 600	400 x 800	400 x 1000	400 x 1200	500 x 500	500 x 600	500 x 800	500 x 1000
100	270
125	270	270	400	270
140	270	270	400	270	270
160	270	270	270	270	270	400	270
180	270	270	270	270	270	270	270	400
200		270	270	270	270	270	270	270	400			400
225		270	270	270	270	270	270	270	400	600		400	400
250			400		270	270	270	270	270	600	800	270	400	600				600
280					400	400	270	270	270	400	600	270	270	600	600			400	600
315						400	270	270	270	400	600	270	270	400	600	800		270	400	600				600
355									400	400	400	270	270	270	600	800	1200	270	400	600	800			600	800
400										600	600	400	400	400	400	600	1000	270	270	400	600	800		400	600	800
450										600	600		600	600	600	600	1000	400	400	400	600	1000	1500	270	600	600	1000
500											800			600	600	600	800		600	600	600	800	1500	270	400	600	1000	1500		600	800	1000
560															800	800	800		800	600	600	800	1200	400	400	400	800	1200	1200	400	600	1000
630																	1000			800	800	800	1000		600	600	600	1000	1000	400	400	800	1200
710																	1200					1000	1000		800	800	800	800	800	600	600	600	1000
800																						1200	1200				1000	1000	1000	800	800	800	800
900																											1200	1200	1200		1000	1000	1000
1000																												1500	1500			1200	1200
1120																													1800				1500
1250
1400
1600
1800
2000

500 x 1200	500 x 1600	500 x 2000	600 x 600	600 x 800	600 x 1000	600 x 1200	600 x 1600	600 x 2000	800 x 800	800 x 1000	800 x 1200	800 x 1600	800 x 2000	1000 x 1000	1000 x 1200	1000 x 1600	1000 x 2000	1200 x 1200	1200 x 1600	1200 x 2000	1600 x 1600	1600 x 2000	Номенклатура переходов с прямоугольного сечения на круглое
			800
			800	1000
1500			600	1000	1200				1200
1500	2200		400	800	1200	1500			1000	1500
1200	2200	2800	600	600	1000	1200	2200		800	1200	1500			1500
1000	1800	2500	800	800	800	1000	1800	2800	600	1000	1200	2200		1200	1500
1200	1800	2500		1200	1000	1000	1800	2500	600	600	1000	1800	2500	1000	1500	2200		1800
1500	1500	2200		1200	1200	1200	1500	2200	800	800	800	1500	2500	800	1000	1800	2500	1500	2200
1800	1800	1800			1500	1500	1500	1800	1000	1000	1000	1200	2500	600	800	1500	2200	1000	1800	2500	2200
	2200	2200					1800	1800		1500	1500	1500	1800	1000	1000	1200	1800	800	1500	2200	2200
		2500					2200	2200			1800	1800	1800	1500	1500	1500	1500	1000	1000	1800	1500	2200
								2800				2200	2200		1800	1800	1800	1500	1500	1500	1200	1800
													2800			2200	2200		1800	1800	1000	1500

Сечение ответвления a x b	Отношение площади ответвления к площади магистрали при диаметрах магистрали d
	180	200	225	250	280	315	355	400	450	500	560	630	710	800	900	1000	1120	1250
100 x 150		0,48	0,38	0,31	0,24	0,19	0,15	0,12	0,1
100 x 200				0,41	0,32	0,26	0,2	0,16	0,13	0,1
100 x 250						0,32	0,25	0,20	0,16	0,13	0,1
150 x 100	0,6	0,48	0,38	0,31	0,24	0,19	0,15	0,12	0,1
150 x 150		0,73	0,56	0,46	0,36	0,29	0,23	0,18	0,14	0,11	0,1
150 x 200				0,61	0,48	0,38	0,3	0,24	0,19	0,15	0,12	0,1
150 x 250						0,48	0,38	0,30	0,24	0,19	0,15	0,12	0,1
200 x 200				0,82	0,65	0,51	0,4	0,32	0,25	0,2	0,16	0,13	0,1
200 x 250						0,64	0,51	0,40	0,31	0,26	0,2	0,16	0,13	0,1
200 x 300							0,61	0,48	0,38	0,31	0,24	0,19	0,15	0,12	0,1
200 x 400									0,5	0,41	0,33	0,26	0,2	0,16	0,13	0,1
200 x 500											0,41	0,32	0,25	0,2	0,16	0,13	0,1
250 x 200					0,81	0,64	0,51	0,4	0,31	0,26	0,2	0,16	0,13	0,1
250 x 250						0,8	0,63	0,5	0,39	0,32	0,25	0,2	0,16	0,12	0,1
250 x 300							0,76	0,6	0,47	0,38	0,3	0,24	0,19	0,15	0,12	0,1
250 x 100									0,63	0,51	0,41	0,32	0,25	0,2	0,16	0,13	0,1
250 x 500											0,51	0,4	0,32	0,25	0,2	0,16	0,13	0,1

Сечение ответвления a x b	Отношение площади ответвления к площади магистрали при диаметрах магистрали, d
	280	315	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
250 x 600									0,38	0,3	0,24	0,19	0,15	0,12	0,1
250 x 800											0,31	0,25	0,2	0,16	0,13	0,1
300 x 200	0,97	0,77	0,61	0,48	0,38	0,31	0,24	0,19	0,15	0,12	0,1
300 x 250		0,96	0,76	0,6	0,47	0,38	0,3	0,24	0,19	0,15	0,12	0,1
300 x 300			0,91	0,71	0,51	0,46	0,37	0,29	0,23	0,18	0,14	0,11	0,1
300 x 400					0,75	0,61	0,49	0,39	0,3	0,24	0,19	0,15	0,12	0,1
300 x 500							0,61	0,48	0,38	0,3	0,24	0,19	0,15	0,12	0,1
300 x 600									0,45	0,36	0,28	0,23	0,18	0,15	0,12
300 x 800											0,38	0,31	0,24	0,2	0,16	0,12	0,1
300 x 1000													0,3	0,04	0,19	0,15	0,12	0,1
400 x 200			0,81	0,63	0,5	0,41	0,33	0,26	0,2	0,16	0,13	0,1
400 x 250				0,79	0,63	0,51	0,41	0,32	0,25	0,2	0,16	0,13	0,1
400 x 300				0,95	0,75	0,61	0,49	0,38	0,3	0,24	0,19	0,15	0,12	0,1
400 x 400						0,82	0,65	0,51	0,4	0,32	0,25	0,2	0,16	0,13	0,1
400 x 500							0,8	0,64	0,51	0,4	0,31	0,25	0,2	0,16	0,13	0,1
400 x 600									0,61	0,48	0,38	0,3	0,24	0,2	0,16	0,12	0,1
400 x 800											0,5	0,41	0,32	0,26	0,21	0,16	0,13	0,1
400 x 1000													0,41	0,33	0,26	0,2	0,16	0,13
400 x 1200														0,39	0,31	0,24	0,19	0,15

Сечение ответвления a x b	Отношение площади ответвления к площади магистрали при диаметрах магистрали d
	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
500 x 250	0,99	0,79	0,64	0,51	0,4	0,32	0,25	0,2	0,16	0,13	0,1
500 x 300		0,94	0,77	0,61	0,48	0,38	0,3	0,24	0,19	0,15	0,12	0,1
500 x 400				0,81	0,64	0,51	0,4	0,31	0,25	0,2	0,16	0,12	0,1
500 x 500					0,81	0,63	0,5	0,39	0,32	0,25	0,2	0,16	0,12	0,1
500 x 600						0,76	0,6	0,47	0,38	0,3	0,24	0,19	0,15	0,12	0,1
500 x 800								0,63	0,51	0,41	0,33	0,26	0,2	0,16	0,13
500 x 1000										0,51	0,41	0,32	0,25	0,2	0,16
500 x 1200												0,39	0,3	0,24	0,19
500 x 1600														0,31	0,25
600 x 250		0,94	0,77	0,61	0,48	0,38	0,3	0,24	0,19	0,15	0,12	0,1
600 x 300			0,92	0,73	0,58	0,45	0,36	0,28	0,23	0,18	0,15	0,12
600 x 400				0,98	0,77	0,61	0,48	0,38	0,31	0,24	0,2	0,16	0,12	0,1
600 x 500					0,96	0,76	0,6	0,47	0,38	0,3	0,24	0,19	0,15	0,12	0,1
600 x 600						0,91	0,72	0,57	0,46	0,36	0,29	0,23	0,18	0,14	0,11
600 x 800								0,75	0,61	0,48	0,39	0,31	0,24	0,19	0,15
600 x 1000										0,61	0,49	0,39	0,3	0,24	0,19
600 x 1200											0,59	0,47	0,36	0,28	0,23
600 x 1600														0,38	0,31

Сечение ответвления a x b	Отношение площади ответвления к площади магистрали при диаметрах магистрали d
	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
800 x 300	0,97	0,77	0,61	0,48	0,38	0,31	0,24	0,2	0,16	0,12	0,1
800 x 400			0,81	0,64	0,5	0,41	0,32	0,26	0,21	0,16	0,13	0,1
800 x 500				0,8	0,63	0,51	0,41	0,33	0,26	0,2	0,16	0,13
800 x 600				0,96	0,75	0,61	0,49	0,39	0,31	0,24	0,19	0,15
800 x 800						0,82	0,65	0,52	0,42	0,32	0,25	0,2
800 x 1000							0,8	0,65	0,51	0,4	0,31	0,25
800 x 1200								0,78	0,62	0,48	0,38	0,31
800 x 1600											0,5	0,41
1000 x 400				0,8	0,63	0,51	0,41	0,33	0,26	0,2	0,16	0,13
1000 x 500				1	0,79	0,63	0,51	0,41	0,32	0,25	0,2	0,16
1000 x 600					0,94	0,76	0,61	0,49	0,39	0,3	0,24	0,19
1000 x 800							0,81	0,65	0,52	0,4	0,31	0,25
1000 x 1000							1	0,81	0,65	0,5	0,39	0,32

Сечение ответвления a x b	Отношение площади ответвления к площади магистрали при диаметрах магистрали
	900	1000	1120	1250	1400	1600	1800	2000
1000 x 1200				0,98	0,78	0,6	0,47	0,32
1000 x 1600							0,63	0,51
1200 x 500	0,94	0,76	0,61	0,49	0,39	0,3	0,24	0,19
1200 x 600		0,92	0,73	0,59	0,47	0,36	0,28	0,23
1200 x 800			0,97	0,78	0,62	0,48	0,38	0,31
1200 x 1000				0,98	0,78	0,6	0,47	0,38
1200 x 1200					0,94	0,72	0,57	0,46
1200 x 1600							0,76	0,61
1600 x 500			0,81	0,65	0,52	0,4	0,31	0,25
1600 x 600			0,97	0,78	0,62	0,48	0,38	0,31
1600 x 800					0,83	0,64	0,5	0,41
1600 x 1000						0,8	0,63	0,51
1600 x 1200						0,96	0,76	0,61
2000 x 600				0,98	0,78	0,6	0,47	0,38
2000 x 800						0,8	0,63	0,51
2000 x 1000						1	0,79	0,64

ИС МЕГАНОРМ: примечание. При публикации в издании М., 1979 допущен типографский брак. Цифра, не пропечатанная в официальном тексте документа, в электронной версии данного документа заменена символом "!".

Сечение магистрали a x b	Отношение площади ответвления к площади магистрали при диаметре ответвления, d
	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
100 x 200	0,39	0,61	0,76	1
150 x 200	0,26	0,4	0,5	0,68
150 x 250	0,21	0,32	0,4	0,53	0,66	0,84
200 x 200	0,2	0,3	0,38	0,5
200 x 250	0,16	0,24	0,3	0,4	0,5	0,63
200 x 300	0,13	0,2	0,25	0,33	0,42	0,52	0,66	0,82
200 x 400	0,1	0,15	0,19	0,25	0,31	0,39	0,5	0,61	0,78	0,97
200 x 500		0,12	0,15	0,2	0,25	0,31	0,4	0,49	0,62	0,78	1
250 x 250	0,12	0,19	0,24	0,32	0,4	0,51
250 x 300	0,1	0,16	0,2	0,27	0,33	0,41	0,53	0,66
250 x 400		0,12	0,15	0,2	0,25	0,31	0,4	0,49	0,62	0,78	0,99
250 x 500		0,1	0,12	0,16	0,2	0,25	0,32	0,39	0,5	0,62	0,79	1
250 x 600			0,1	0,13	0,17	0,21	0,27	0,33	0,41	0,52	0,66	0,84
250 x 800				0,1	0,13	0,16	0,2	0,25	0,31	0,39	0,5	0,63	0,8	0,9!

Сечение магистрали a x b	Отношение площади ответвления к площади магистрали при диаметре ответвления d
	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710
300 x 300	0,1	0,13	0,17	0,22	0,28	0,34	0,44	0,55
300 x 400		0,1	0,13	0,17	0,21	0,26	0,33	0,41	0,52	0,65	0,83
300 x 500			0,1	0,13	0,17	0,21	0,27	0,33	0,41	0,52	0,66	0,84
300 x 600				0,11	0,14	0,17	0,22	0,27	0,34	0,43	0,55	0,7	0,88
300 x 800					0,1	0,13	0,17	0,2	0,26	0,33	0,41	0,53	0,66	0,82
300 x 1000						0,1	0,13	0,16	0,21	0,26	0,33	0,42	0,53	0,65	0,82
400 x 400			0,1	0,13	0,16	0,19	0,25	0,31	0,39	0,49	0,62
400 x 500				0,1	0,13	0,16	0,2	0,25	0,31	0,39	0,5	0,63	0,8
400 x 600					0,1	0,13	0,17	0,2	0,26	0,33	0,41	0,53	0,66	0,82
400 x 800						0,1	0,13	0,15	0,19	0,24	0,31	0,39	0,5	0,63	0,77	0,98
400 x 1000							0,1	0,12	0,16	0,2	0,25	0,32	0,4	0,5	0,62	0,78	0,98
400 x 1200								0,1	0,13	0,16	0,21	0,26	0,33	0,42	0,51	0,65	0,83
500 x 500					0,1	0,12	0,16	0,2	0,25	0,31	0,4	0,5	0,64
500 x 600						0,1	0,13	0,16	0,21	0,26	0,33	0,42	0,58	0,65	0,82
500 x 800							0,1	0,12	0,16	0,2	0,25	0,32	0,4	0,5	0,62	0,78	0,98

Сечение магистрали a x b	Отношение площади ответвления к площади магистрали при диаметре ответвления, d
	225	250	280	315	355	400	450	500	560	630	710	800	900	1000	1200	1250	1400
500 x 1000		0,1	0,12	0,16	0,2	0,25	0,32	0,39	0,39	0,49	0,62	0,79	1
500 x 1200			0,1	0,13	0,17	0,21	0,27	0,33	0,41	0,52	0,66	0,84
500 x 1600				0,1	0,12	0,16	0,2	0,25	0,31	0,39	0,5	0,63	0,8	0,98
500 x 2000					0,1	0,13	0,16	0,2	0,25	0,31	0,4	0,5	0,64	0,79	0,98
600 x 600	0,11	0,14	0,17	0,22	0,28	0,35	0,44	0,54	0,69
600 x 800		0,1	0,13	0,16	0,21	0,26	0,33	0,41	0,51	0,65	0,82
600 x 1000			0,1	0,13	0,17	0,21	0,27	0,33	0,41	0,52	0,66	0,84
600 x 1200				0,11	0,14	0,18	0,22	0,27	0,34	0,43	0,55	0,7	0,88
600 x 1600					0,1	0,13	0,17	0,2	0,26	0,33	0,41	0,52	0,66	0,82
600 x 2000						0,11	0,13	0,16	0,21	0,26	0,33	0,42	0,53	0,65	0,82
800 x 800			0,1	0,12	0,16	0,2	0,25	0,31	0,38	0,49	0,62
800 x 1000				0,1	0,12	0,16	0,2	0,25	0,31	0,39	0,5	0,63	0,8
800 x 1200					0,1	0,13	0,17	0,2	0,26	0,33	0,41	0,52	0,66	0,82
800 x 1600						0,1	0,12	0,15	0,19	0,24	0,31	0,39	0,5	0,61	0,77	0,96
800 x 2000							0,1	0,12	0,15	0,2	0,25	0,31	0,4	0,49	0,62	0,77	0,96

Сечение магистрали a x b	Отношение площади ответвления к площади магистрали при диаметре ответвления, d
	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600	1800
1000 x 1000	0,1	0,13	0,16	0,2	0,25	0,31	0,4	0,5	0,64
1000 x 1200		0,11	0,13	0,16	0,21	0,26	0,33	0,42	0,53	0,65	0,82
1000 x 1600			0,1	0,12	0,15	0,2	0,25	0,31	0,4	0,49	0,62	0,77	0,97
1000 x 2000				0,1	0,13	0,16	0,2	0,25	0,32	0,39	0,49	0,62	0,77	1
1200 x 1200			0,11	0,14	0,17	0,22	0,28	0,35	0,44	0,55	0,69
1200 x 1600				0,1	0,13	0,16	0,21	0,26	0,33	0,41	0,51	0,64	0,81
1200 x 2000					0,1	0,13	0,17	0,21	0,27	0,33	0,41	0,51	0,64	0,84
1600 x 1500					0,1	0,12	0,15	0,2	0,25	0,31	0,38	0,48	0,6
1600 x 2000						0,1	0,12	0,16	0,2	0,25	0,31	0,38	0,48	0,63	0,8

d наружный	Rср	d наружный	Rср
80	160
100	200	450	900
110	220	500	1000
125	250	560	1120
140	280	630	1260
160	320	710	1420
180	360	800	1600
200	400	900	1800
225	450	1000	2000
250	500	1120	2240
280	560	1250	2500
315	630	1400	2800
355	710	1600	3200
400	800

d	град	а	б	в	d	град	а	б	в
100	30	306	153	265	450	30	980	490	850
110		326	163	283	500		1072	536	930
125		354	177	307	560		1184	592	1027
140		380	190	329	630		1316	658	1142
160		418	209	363	710	45	956	676	676
180		456	228	395	800		1065	753	753
200		514	257	446	900		1185	838	838
225		560	280	486	1000		1307	924	924
250		606	303	526	1120		1465	1036	1036
280		662	331	574	1250		1622	1147	1147
315		728	364	632	1400		1803	1275	1275
355		802	401	696	1600		2045	1446	1446
400		886	443	769

ИС МЕГАНОРМ: примечание. При публикации в издании М., 1979 допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.

d	, град	а	б	в	d	, град	а	б	в
100	30	303	157	293	450	30	976	505	943
110		321	166	310	500		1068	553	1032
125		348	180	336	560		1180	611	1140
140		377	195	364	630		1312	679	1267
160		415	215	401	710	45	948	726	876
180		452	234	437	800		1057	809	976
200		508	263	491	900		1178	902	1089
225		554	287	536	1000		1299	994	1200
250		601	311	580	1120		1457	1115	1346
280		657	34<...>	635	1250		1614	1235	1491
315		723	<...>	698	1400		1794	1373	1657
355		798	413	771	1600		2036	1558	1881
400		881	456	851

Скорость движения воздуха м/с	Динамическое давление		Диаметр воздуховода, мм
	кгс/м2	Па	80	100	110	125	140	160	180	200	225	250	280	315	355	400
0,5	0,01	0,1	9	15	17	20	30	35	45	55	70	90	110	140	180	225
			0,0056	0,0053	0,005	0,0048	0,004	0,0035	0,003	0,0026	0,0023	0,002	0,0017	0,0015	0,0013	0,0011
			0,0549	0,052	0,049	0,0473	0,04	0,0347	0,03	0,0263	0,0227	0,0199	0,0172	0,0149	0,0123	0,011
0,6	0,02	0,2	10	17	20	27	33	45	55	70	85	105	135	170	215	270
			0,01	0,0084	0,0077	0,0066	0,0057	0,0048	0,0042	0,0036	0,0032	0,0027	0,0024	0,0021	0,0018	0,0016
			0,0981	0,0824	0,0755	0,065	0,0564	0,0478	0,0412	0,036	0,031	0,0273	0,0237	0,0205	0,0176	0,0152
0,7	0,03	0,3	13	20	25	30	40	50	65	80	100	125	155	195	245	315
			0,014	0,0115	0,0102	0,0066	0,0075	0,0063	0,0055	0,0048	0,0041	0,0036	0,003	0,0027	0,0023	0,002
			0,137	0,113	0,0999	0,0852	0,0789	0,0625	0,054	0,0473	0,0408	0,0358	0,031	0,0268	0,023	0,0199
0,8	0,04	0,4	15	23	27	35	45	60	75	90	115	140	175	225	285	360
			0,019	0,0145	0,0129	0,011	0,0095	0,008	0,0069	0,006	0,0052	0,0046	0,004	0,0034	0,0029	0,0025
			0,1864	0,142	0,126	0,108	0,0934	0,079	0,0682	0,0598	0,0516	0,452	0,0393	0,0339	0,0292	0,0251
0,9	0,05	0,5	16	25	30	40	50	65	80	100	130	160	200	250	320	410
			0,0235	0,0178	0,0158	0,0135	0,0117	0,0099	0,0085	0,0074	0,0064	0,0056	0,0049	0,0042	0,0036	0,0031
			0,231	0,175	0,155	0,132	0,115	0,097	0,0838	0,0735	0,0634	0,0556	0,0482	0,0416	0,0359	0,0309
1	0,06	0,6	18	28	35	45	55	70	90	115	145	175	220	280	355	450
			0,0283	0,0214	0,019	0,0162	0,0140	0,0119	0,0103	0,009	0,0077	0,0068	0,0059	0,005	0,0043	0,0037
			0,278	0,206	0,186	0,159	0,136	0,117	0,1	0,083	0,0762	0,0666	0,058	0,05	0,0431	0,037
1,2	0,09	0,9	22	35	40	55	65	85	110	135	170	210	265	335	430	545
			0,0389	0,0295	0,0262	0,0223	0,0193	0,0164	0,0141	0,0124	0,011	0,0094	0,0081	0,007	0,001	0,0052
			0,382	0,289	0,257	0,219	0,19	0,161	0,139	0,122	0,105	0,092	0,0798	0,0689	0,0593	0,0511
1,4	0,12	1,2	25	40	50	60	80	100	130	160	200	245	310	390	500	635
			0,051	0,0386	0,0343	0,0292	0,0253	0,0214	0,0185	0,0162	0,014	0,0123	0,0107	0,0092	0,0079	0,0068
			0,50	0,379	0,336	0,286	0,249	0,21	0,182	0,159	0,137	0,12	0,105	0,0902	0,0777	0,0669
1,6	0,16	1,5	30	45	55	70	90	115	145	180	230	285	355	450	570	725
			0,0644	0,0487	0,0433	0,0369	0,032	0,027	0,0234	0,0205	0,0177	0,0155	0,0135	0,0116	0,01	0,0096
			0,632	0,478	0,425	0,362	0,314	0,266	0,299	0,201	0,174	0,152	0,132	0,114	0,0981	0,0845
1,8	0,2	1,9	33	50	60	80	100	130	165	205	260	320	400	506	640	815
			0,0792	0,0599	0,0552	0,0453	0,0393	0,0393	0,0333	0,0207	0,0252	0,0217	0,0191	0,0165	0,0143	0,0106
			0,777	0,588	0,522	0,445	0,386	0,327	0,282	0,247	0,213	0,187	0,162	0,14	0,121	0,104
2	0,24	2,4	36	55	70	85	110	145	185	225	285	356	445	560	715	905
			0,0952	0,072	0,0639	0,0545	0,0473	0,04	0,0346	0,0303	0,026	0,0229	0,0199	0,0172	0,0148	0,0127
			0,934	0,707	0,627	0,535	0,464	0,393	0,339	0,297	0,256	0,225	0,195	0,168	0,145	0,125
2,5	0,38	3,7	45	70	85	110	140	180	230	285	360	440	555	700	890	1130
			0,141	0,106	0,0945	0,0805	0,0699	0,0592	0,0511	0,0448	0,0386	0,0333	0,0294	0,0254	0,0218	0,019
			1,38	1,04	0,927	0,79	0,686	0,58	0,501	0,439	0,379	0,332	0,288	0,249	0,214	0,186
3	0,55	5,4	55	85	105	135	165	215	215	340	430	530	665	840	1070	1355
			0,194	0,146	0,13	0,114	0,0962	0,0814	0,0702	0,0616	0,058	0,0466	0,0404	0,0351	0,0305	0,0265
			1,9	1,44	1,28	1,09	0,943	0,798	0,689	0,604	0,521	0,457	0,397	0,344	0,299	0,26
3,5	0,75	7,3	65	100	120	155	195	255	320	395	500	620	775	980	1245	1585
			0,254	0,192	0,17	0,145	0,126	0,107	0,092	0,0806	0,0696	0,061	0,059	0,0465	0,0405	0,0352
			2,4	1,58	2,67	1,42	1,24	1,05	0,902	0,79	0,683	0,59	0,524	0,456	0,397	0,345
4	0,98	9,6	72	115	135	175	220	290	365	450	570	710	885	1120	1425	1810
			0,32	0,242	0,215	0,183	0,159	0,139	0,116	0,102	0,088	0,0778	0,0682	0,0594	0,0517	0,045
			3,14	2,38	2,11	6,8	1,56	1,32	1,14	0,999	0,863	0,763	0,669	0,583	0,507	0,441
4,5	1,24	12,1	80	125	155	200	250	325	410	510	645	795	995	1260	1600	2035
			0,394	0,296	0,264	0,225	0,196	0,165	0,143	0,185	0,109	0,0966	0,0846	0,0738	0,0642	0,0558
			3,86	2,92	2,59	2,21	1,92	1,62	1,4	1,23	0,07	0,94	0,83	0,724	0,629	0,548
5	1,53	15	90	140	170	220	275	360	460	565	715	885	1100	1400	1780	2260
			0,473	0,368	0,318	0,271	0,235	0,199	0,172	0,152	0,138	0,117	0,103	0,0895	0,0778	0,0677
			4,64	3,51	3,12	2,66	2,31	1,95	1,69	1,49	1,3	1,16	1,01	0,878	0,763	0,664
5,5	1,85	18,2	100	155	190	245	305	400	505	620	785	970	1220	1540	1960	2485
			0,559	0,423	<...>76	0,38	0,278	0,235	0,205	0,1810	0,158	0,14	0,122	0,107	0,0927	0,0806
			5,49	4,15	3,68	3,14	2,73	2,31	2,01	1,76	1,55	1,37	1,2	1,05	0,909	0,791
6	2,2	21,6	110	170	205	265	330	435	550	680	860	1060	1330	1685	2140	2715
			0,651	0,493	0,437	0,373	0,323	0,275	0,24	0,212	0,185	0,164	0,143	0,125	0,109	0,0946
			6,39	4,83	4,29	3,66	3,17	2,7	2,36	2,08	1,82	1,61	1,41	1,23	1,07	0,928
6,5	2,58	26,4	120	185	220	285	360	470	595	735	930	1150	1440	1825	2315	2940
			0,749	0,567	0,503	0,425	0,373	0,319	0,278	0,246	0,214	0,19	0,166	0,145	0,126	0,11
			7,35	5,56	4,93	4,21	3,66	3,13	2,73	2,41	2,1	1,86	1,63	1,42	1,24	1,07
7	3	29,4	125	200	240	310	390	510	640	790	1000	1235	1550	1965	2495	3165
			0,853	0,645	0,573	0,493	0,427	0,365	0,319	0,282	0,246	0,217	0,19	0,166	0,144	0,125
			8,37	6,33	5,62	4,79	4,19	3,58	3,12	2,76	2,41	2,13	1,87	1,63	1,41	1,23
7,5	3,44	33,7	135	210	255	330	415	540	685	850	1075	1325	1662	2100	2670	3390
			0,962	0,726	0,646	0,553	0,485	0,415	0,361	0,32	0,279	0,246	0,215	0,188	0,164	0,142
			9,44	7,14	6,34	5,43	4,75	4,07	3,55	3,14	2,78	2,42	2,12	1,85	1,61	1,4
8,0	3,9	38,4	145	225	275	355	445	580	735	905	1145	1415	1775	2245	2850	3620
			1,08	0,815	0,723	0,623	0,545	0,467	0,407	0,36	0,14	0,277	0,243	0,212	0,184	0,16
			10,6	7,99	7,1	6,11	5,35	4,58	3,99	3,53	3,08	2,72	2,36	2,08	1,81	1,57
8,5	4,42	43,3	155	240	290	375	470	615	775	960	1215	1500	1885	2385	3025	3845
			1,2	0,906	0,808	0,696	0,6	0,522	0,455	0,408	0,35	0,31	0,272	0,237	0,206	0,179
			11,7	8,89	7,92	6,83	5,98	5,12	4,46	3,94	3,44	3,04	2,66	2,32	2,02	1,76
9	4,95	48,6	165	255	310	400	500	650	825	1020	1290	1590	1995	2525	3205	4070
			1,32	1	0,897	0,773	0,677	0,579	0,505	0,447	0,389	0,344	0,302	0,263	0,229	0,199
			13	9,83	8,8	7,58	6,64	6,68	4,95	4,33	3,82	3,38	2,96	2,58	2,24	1,95
10	6,12	60	180	285	340	440	555	725	915	1130	1430	1765	2215	2805	3565	4525
			1,59	1,28	1,09	0,937	0,821	0,703	0,613	0,542	0,472	0,418	0,366	0,319	0,277	0,241
			15,6	11,9	10,7	9,19	8,06	6,8	6,01	5,31	4,63	4,1	3,5	3,13	9,72	2,37
11	7,4	72,6	200	310	375	485	610	795	1010	1245	1575	1945	2440	3085	3920	4975
			1,88	1,45	1,3	1,12	0,978	0,837	0,729	0,645	0,562	0,497	0,436	0,38	0,33	0,287
			18,4	14,2	12,7	11	9,59	8,21	7,16	6,33	5,52	4,88	4,27	3,72	3,24	2,82
12	8,8	86,4	215	340	410	530	665	870	1100	1355	1715	2120	2660	3365	4275	5430
			2,2	1,7	1,52	1,31	1,15	0,982	0,856	0,757	0,66	0,583	0,511	0,445	0,387	0,337
			21,6	16,7	14,9	12,8	11,3	9,63	8,39	7,42	6,47	5,72	5,01	4,37	3,8	3,31
13	10,35	101	235	370	445	575	720	940	1190	1470	1860	2300	2880	3645	4630	5880
			2,55	1,97	1,76	1,52	1,33	1,14	0,991	0,876	0,764	0,675	0,592	0,516	0,449	0,39
			25	19,3	17,3	14,9	13	11,2	9,72	8,6	7,49	6,63	5,81	5,06	4,4	3,83
14	12	118	255	395	480	620	775	1015	1280	1585	2000	2475	3100	3925	4990	6330
			2,92	2,25	2,08	1,74	1,52	1,3	1,14	1	0,875	0,774	0,678	0,591	0,514	0,447
			28,7	22,1	19,8	17	14,9	12,8	11,1	9,85	8,58	7,59	6,65	5,8	5,04	4,3
15	13,75	135	870	425	515	685	830	1085	1375	1695	2145	2650	3325	4210	5945	6785
			3,32	2,56	2,29	1,97	1,73	1,48	1,29	1,14	0,993	0,878	0,769	0,671	0,583	0,507
			32,5	25,1	22,4	19,3	16,9	14,5	12,6	11,2	9,74	8,61	7,55	6,58	5,72	4,98
16	15,65	153	290	450	545	705	885	1160	1465	1810	2290	2825	3545	4485	5700	7235
			3,73	2,88	2,58	2,22	1,94	1,66	1,45	1,28	1,12	0,988	0,866	0,755	0,65	0,571
			36,6	28,2	25,3	21,8	19,1	16,3	14,2	12,6	11	9,7	8,49	7,4	6,44	5,6
17	17,7	173	310	480	580	750	940	1230	1555	1920	2435	3000	3770	4770	6055	7690
			4,17	3,22	2,88	2,<...>	2,17	1,86	1,62	1,43	1,25	1,1	0,968	0,843	0,734	0,638
			40,9	31,6	28,2	2<...>	21,3	18,2	15,9	14,1	12,3	10,8	9,48	8,27	7,2	6,26
18	19,8	194	825	510	615	795	995	1300	1650	2035	2575	3180	3990	5045	6410	8140
			4,63	3,57	3,2	2,75	2,41	2,06	1,8	1,59	1,39	1,23	1,07	0,937	0,815	0,709
			45,5	35	31,4	27	23,7	20,2	17,7	15,6	13	12	10,5	9,19	7,99	6,95
19	22,1	217	345	535	650	840	1055	1375	1740	2150	2720	3355	4210	5330	6770	8595
			5,12	9,94	3,53	3,04	2,66	2,28	1,99	1,76	1,53	1,35	1,19	1,03	0,9	0,783
			50,2	38,7	34,6	29,8	26,1	22,4	19,5	17,2	15	13	11,6	10,1	8,83	7,6
20	24,5	240	360	565	685	885	1110	1445	1830	2260	2860	3535	4435	5610	7125	9045
			5,62	4,33	3,88	3,34	2,93	2,5	2,18	1,93	1,68	1,49	1,3	1,14	0,388	0,86
			65,2	42,48	38	32,8	28,7	24,6	21,4	18,9	16,5	14,6	12	11,1	9,4	8,4

Скорость движения воздуха, м/с	Динамическое давление		Диаметр воздуховода, мм
	кгс/м2	Па	450	500	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
0,5	0,01	0,1	285	355	445	560	715	905	1145	1415	1770	2210	2770	3620	4580	5650
			0,0009	0,008	0,0007	0,006	0,0005	0,0004	0,0004	0,0003	0,0003	0,0002	0,0002	0,0002	0,0002	0,0001
			0,009	0,0083	0,0073	0,0062	0,0053	0,0046	0,004	0,0035	0,003	0,0026	0,0023	0,0019	0,0016	0,0014
0,6	0,02	0,2	345	425	530	670	855	1085	1375	1695	2130	2650	3325	4940	5470	6785
			0,0013	0,0011	0,001	0,0008	0,0007	0,0006	0,0004	0,0004	0,0004	0,0003	0,0003	0,0002	0,0002	0,0002
			0,013	0,0115	0,0099	0,0086	0,0074	0,0063	0,0055	0,0048	0,0042	0,0036	0,003	0,0027	0,0023	0,0021
0,7	0,03	0,3	400	495	620	785	1000	1265	1600	1980	2480	3090	3880	5065	6410	7910
			0,0017	0,0015	0,0013	0,0011	0,0009	0,0008	0,0007	0,0006	0,0005	0,0005	0,0004	0,0003	0,0003	0,0002
			0,0172	0,0151	0,0131	0,011	0,0097	0,0083	0,0072	0,0063	0,0054	0,0047	0,004	0,0036	0,003	0,0027
0,8	0,04	0,4	450	565	710	900	1140	1445	1830	2260	2840	3535	4430	5790	7330	9040
			0,0022	0,0019	0,0016	0,0014	0,0012	0,0011	0,0009	0,0008	0,0007	0,0006	0,0005	0,0004	0,0004	0,0003
			0,0217	0,019	0,0165	0,0142	0,0123	0,0106	0,0091	0,0079	0,0069	0,0061	0,0053	0,0045	0,0039	0,0035
0,9	0,05	0,5	615	635	800	1010	1280	1630	2060	2545	3190	3975	4990	6515	8245	10180
			0,0027	0,0023	0,002	0,0017	0,0015	0,0013	0,0011	0,001	0,0008	0,0007	0,0006	0,0005	0,0005	0,0004
			0,0267	0,0234	0,02	0,0175	0,015	0,013	0,0112	0,0098	0,0086	0,0075	0,0066	0,0056	0,0049	0,0043
1	0,06	0,6	570	710	890	1120	1425	1810	2290	2825	3545	4415	5540	7235	9160	11310
			0,0022	0,0028	0,0024	0,0021	0,0018	0,0015	0,0013	0,0012	0,0011	0,0009	0,0008	0,0007	0,0006	0,0005
			0,032	0,028	0,028	0,021	0,0181	0,0156	0,0135	0,0119	0,0105	0,0091	0,008	0,0068	0,006	0,0053
1,2	0,09	0,9	685	850	1055	1345	1710	2170	2750	3390	4255	5300	6650	8685	10990	13570
			0,0045	0,0039	0,0034	0,003	0,0025	0,0022	0,0019	0,0017	0,0015	0,0013	0,0011	0,001	0,0009	0,0008
			0,044	0,0387	0,0336	0,029	0,0249	0,0216	0,0188	0,0167	0,0146	0,0128	0,011	0,0096	0,0084	0,0074
1,4	0,12	1,2	800	990	1240	1570	1995	2530	3200	3960	4965	6185	7755	10130	12820	16830
			0,0053	0,0<...>	0,0044	0,0038	0,0033	0,0029	0,0025	0,0022	0,0019	0,0017	0,0015	0,0013	0,0011	0,001
			0,0578	0,0<...>	0,0439	0,0379	0,033	0,0287	0,025	0,0221	0,0174	0,017	0,0149	0,0128	0,011	0,0098
1,6	0,16	1,5	915	1130	1420	1795	2280	2895	3664	4523	5675	7065	8865	11580	14660	18090
			0,0074	0,0065	0,0056	0,0049	0,0042	0,0037	0,0325	0,0028	0,0025	0,0022	0,00195	0,0016	0,0014	0,0012
			0,073	0,064	0,0556	0,0484	0,0421	0,0366	0,0319	0,0282	0,0237	0,0218	0,19	0,0163	0,0142	0,0126
1,8	0,2	1,9	1030	1270	1595	2020	2565	3255	4120	5090	6385	7950	9975	13030	16490	20350
			0,0091	0,008	0,007	0,0061	0,0053	0,0046	0,00404	0,0035	0,0031	0,0027	0,0024	0,002	0,0018	0,0015
			0,0097	0,0287	0,0689	0,0601	0,0523	0,0396	0,0396	0,035	0,0307	0,027	0,0237	0,0203	0,0177	0,0156
2	0,24	2,4	1145	1415	1775	2244	2850	3620	4580	5655	7090	8835	11080	14470	18320	27620
			0,011	0,0097	0,0085	0,0074	0,0064	0,0056	0,0049	0,0043	0,0038	0,0033	0,0029	0,0025	0,0021	0,0019
			0,108	0,0954	0,0836	0,0729	0,0634	0,0052	0,0461	0,0425	0,0372	0,0328	0,0287	0,0216	0,0214	0,0189
2,5	0,38	3,7	1430	1765	2216	2805	3663	4523	5725	7065	8865	11040	13850	18090	22900	28300
			0,0166	0,01<...>	0,0128	0,0112	0,0097	0,0024	0,0073	0,0065	0,0057	0,005	0,0044	0,0037	0,0032	0,0029
			0,162	0,144	0,126	0,11	0,0954	0,083	0,0724	0,064	0,0561	0,0493	0,0432	0,037	0,0322	0,0285
3	0,55	5,4	1715	2120	2660	3365	4275	5430	6870	8480	10600	13250	16620	21700	27480	33920
			0,0231	0,0205	0,0179	0,0156	0,0136	0,0118	0,0103	0,0091	0,0079	0,007	0,0061	0,0052	0,0045	0,004
			0,227	0,201	0,176	0,153	0,133	0,116	0,101	0,0894	0,0783	0,0689	0,0604	0,0517	0,045	0,0398
3,5	0,75	7,3	2000	2475	3100	3925	4990	6330	9015	9895	12410	15460	19390	25330	32060	39580
			0,0307	0,027	0,0238	0,0207	0,018	0,0157	0,0137	0,0121	0,0106	0,0093	0,0081	0,0069	0,0060	0,0053
			0,301	0,266	0,233	0,203	0,177	0,154	0,134	0,119	0,104	0,0914	0,08	0,0685	0,0597	0,0528
4	0,98	9,6	2290	2825	3545	4490	5700	7235	9160	11310	14180	17670	22160	28950	36640	45230
			0,0392	0,0347	0,0304	0,0265	0,023	0,02	0,0175	0,0154	0,0135	0,0119	0,0104	0,0089	0,0077	0,0068
			0,385	0,34	0,298	0,26	0,226	0,197	0,171	0,151	0,133	0,117	0,102	0,0875	0,0763	0,0675
4,5	1,24	12,1	2575	3180	3990	5050	6413	8142	10300	12720	13960	19880	24950	32570	41220	50890
			0,0486	0,043	0,0377	0,0329	0,0296	0,0249	0,0217	0,0192	0,0168	0,0148	0,0129	0,0111	0,0096	0,0085
			0,477	0,422	0,37	0,322	0,28	0,244	0,213	0,188	0,1<...>5	0,145	0,127	0,109	0,0943	0,0834
5	1,53	15	2860	3535	4435	5610	7125	9045	11450	14140	17730	22090	27700	36190	45800	56540
			0,059	0,0522	0,0457	0,0399	0,0347	0,0302	0,0263	0,0237	0,0204	0,0179	0,0157	0,0134	0,0117	0,0104
			0,579	0,512	0,449	0,391	0,34	0,296	0,253	0,2232	0,2	0,176	0,154	0,132	0,115	0,102
5,5	1,85	18,2	3145	3885	4875	6170	7835	9945	12590	15545	19500	24290	30460	39790	50960	62170
			0,0703	0,0622	0,0545	0,0475	0,0413	0,0359	0,0313	0,0277	0,0243	0,0213	0,0187	0,016	0,0139	0,0123
			0,689	0,61	0,534	0,466	0,405	0,352	0,307	0,272	0,238	0,209	0,183	0,157	0,137	0,181
6	2,2	21,6	3435	4240	5320	6730	8550	10860	13740	16960	21280	26500	33250	43420	54960	67850
			0,0824	0,0729	0,0639	0,0557	0,0484	0,0421	0,0367	0,0325	0,0285	0,025	0,0219	0,0188	0,0164	0,0145
			0,809	0,715	0,627	0,546	0,475	0,413	0,36	0,319	0,279	0,246	0,215	0,184	0,16	0,142
6,5	2,58	25,4	3720	4590	5760	7290	9260	11755	14880	18370	23040	28700	36000	47020	59520	73470
			0,0995	0,0844	0,074	0,0645	0,0561	0,0488	0,0425	0,0376	0,0329	0,029	0,0254	0,0217	0,0189	0,0168
			0,937	0,828	0,726	0,632	0,55	0,479	0,417	0,369	0,323	0,284	0,249	0,213	0,186	0,164
7	3	29,4	4000	4945	6200	7855	9975	12660	16030	19790	24820	30920	38790	50660	64120	79160
			0,109	0,0967	0,0847	0,0739	0,0642	0,0559	0,0481	0,0431	0,0377	0,0332	0,0291	0,0249	0,0217	0,0192
			1,07	0,949	0,831	0,725	0,63	0,54	0,478	0,423	0,37	0,326	0,285	0,244	0,213	0,188
7,5	3,44	33,7	4290	5300	6645	8410	10680	13560	17170	21200	26590	33120	41540	54260	68670	84780
			0,124	0,11	0,0962	0,0838	0,0729	0,0634	0,0553	0,048	0,0428	0,0377	0,033	0,0283	0,0246	0,0218
			1,22	1,08	0,943	0,822	0,715	0,622	0,542	0,48	0,42	0,37	0,324	0,277	0,242	0,214
8	3,9	38,4	4580	5655	7090	8975	11400	14470	18320	22620	28370	35340	44330	57900	73280	90460
			0,14	0,124	0,108	0,0945	0,0821	0,0714	0,0622	0,055	0,0482	0,0424	0,0372	0,0313	0,0277	0,0245
			1,37	1,21	1,06	0,925	0,805	0,7	0,61	0,54	0,473	0,416	0,365	0,312	0,272	0,24
8,5	4,42	43,3	4865	6000	7530	9530	12110	15370	19460	24020	30130	37530	47080	61500	77800	96100
			0,156	0,138	0,121	0,105	0,0917	0,0798	0,0695	0,0615	0,0539	0,0474	0,0415	0,0355	0,031	0,0274
			1,53	1,35	1,19	1,03	0,9	0,785	0,638	0,603	0,529	0,465	0,407	0,349	0,304	0,269
9	4,95	48,6	5150	6,360	1980	10100	12830	16280	20610	25440	31900	39750	49870	65130	82440	101800
			0,113	0,153	0,134	0,117	0,102	0,0886	0,0772	0,0683	0,0598	0,0526	0,0461	0,0395	0,0344	0,0304
			1,7	1,5	1,32	1,15	0,999	0,869	0,758	0,67	0,587	0,516	0,462	0,387	0,337	0,298
10	6,12	60	5725	7070	8865	11220	14250	18100	22900	28270	35460	44170	55410	72370	91600	113100
			0,21	0,186	0,163	0,142	0,124	0,107	0,0997	0,0828	0,0726	0,0639	0,0559	0,0479	0,0417	0,0366
			2,06	1,82	1,6	1,39	1,21	1,05	0,919	0,813	0,712	0,626	0,549	0,47	0,409	0,362
11	7,4	72,6	6300	7770	9752	12340	15680	19900	25200	31100	39000	48600	60950	79600	100800	124400
			0,25	0,221	0,194	0,169	0,147	0,128	0,112	0,0987	0,0864	0,076	0,0666	0,057	0,0497	0,0439
			2,46	2,17	1,9	1,66	1,44	1,26	1,09	0,968	0,848	0,746	0,654	0,559	0,488	0,431
12	8,8	86,4	6870	8480	10640	13460	17100	21700	27500	33900	42550	53000	66500	86850	109900	135700
			0,294	0,26	0,228	0,196	0,173	0,15	0,131	0,116	0,101	0,0892	0,0782	0,066	0,0583	0,0515
			2,88	2,55	2,23	1,95	1,69	1,47	1,28	1,14	0,995	0,875	0,767	0,656	0,578	0,506
13	10,35	101	7440	9190	11530	14590	18530	23500	29770	36750	46100	57420	72030	94100	119100	147000
			0,34	0,301	0,264	0,23	0,2	0,174	0,152	0,134	0,117	0,103	0,0905	0,0775	0,0675	0,0597
			3,34	2,95	2,59	2,25	1,96	1,71	1,49	1,31	1,15	1,01	0,888	0,76	0,662	0,586
14	12	118	8015	9900	12400	15700	19950	25330	32060	39600	49650	61850	77550	101300	128200	158300
			0,39	0,345	0,302	0,263	0,229	0,199	0,174	0,154	0,135	0,118	0,104	0,0884	0,0773	0,0684
			3,82	3,38	2,96	2,58	2,25	1,95	1,7	1,51	1,32	1,16	1,02	0,87	0,759	0,671
15	13,75	135	8585	10600	13300	16830	21380	27140	34350	42400	53200	66250	83100	108600	137400	169600
			0,442	0,391	0,343	0,299	0,26	0,226	0,197	0,174	0,153	0,134	0,118	0,101	0,0873	0,0776
			4,34	3,84	3,36	2,93	2,55	2,22	1,93	1,71	1,5	1,32	1,15	0,988	0,861	0,761
16	15,65	153	9155	11300	14180	17950	22800	28940	36620	45220	56720	70650	88600	115750	146400	180900
			0,498	0,44	0,386	0,336	0,292	0,254	0,222	0,196	0,172	0,151	0,132	0,113	0,0988	0,0674
			4,88	4,32	3,78	3,3	2,87	2,5	2,18	1,92	1,69	1,48	1,3	1,11	0,969	0,851
17	17,7	173	9730	12010	15070	19070	24230	30760	38930	48060	60290	15090	94200	123000	155700	192200
			0,556	0,492	0,431	0,376	0,327	0,264	0,248	0,219	0,192	0,169	0,148	0,127	0,11	0,0976
			5,46	4,83	4,23	3,69	3,21	2,79	2,43	2,15	1,88	1,66	1,45	1,24	1,08	0,958
18	19,8	194	10300	12700	15950	20190	25640	32550	41200	50870	63800	79480	99700	130220	165000	208500
			0,619	0,546	0,479	0,417	0,363	0,316	0,275	0,243	0,213	0,188	0,164	0,141	0,123	0,108
			6,06	5,36	4,7	4,09	3,56	3,1	2,7	2,39	2,0	1,84	1,61	1,38	1,2	1,06
19	22,1	217	10880	13430	16840	21320	27080	34380	43500	53700	67400	84000	105300	137500	174000	214900
			0,682	0,603	0,529	0,461	0,401	0,349	0,304	0,269	0,235	0,207	0,181	0,155	1,35	0,12
			6,69	5,92	5,19	4,52	3,93	3,42	2,98	2,64	2,31	2,03	1,78	1,52	1,33	1,17
20	24,5	240	11450	14130	17750	22440	28500	36200	45800	56540	70900	88350	110800	144700	1832	226200
			0,749	0,663	0,581	0,506	0,44	0,383	0,334	0,295	0,259	0,228	0,199	0,171	0,149	0,132
			7,35	6,5	5,7	4,97	4,32	3,76	3,27	2,9	2,54	2,23	1,96	1,67	1,46	1,29

Скорость движения м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	100 x 150	100 x 200	100 x 250	150 x 150	150 x 200	150 x 250	200 x 200	200 x 250	200 x 300	200 x 400	200 x 500	250 x 250	250 x 300	250 x 400
0,5	0,01	0,1	27	35	45	40	55	67	72	90	110	145	180	115	135	180
			0,005	0,0044	0,0041	0,0038	0,0032	0,0029	0,0027	0,0024	0,0021	0,0019	0,0017	0,0020	0,0018	0,0016
			0,05	0,044	0,04	0,036	0,032	0,028	0,026	0,023	0,021	0,018	0,017	0,02	0,018	0,015
0,6	0,02	0,2	32	43	55	50	65	80	85	110	130	175	215	135	160	215
			0,007	0,0061	0,0561	0,0053	0,0045	0,004	0,0037	0,0032	0,003	0,0026	0,0024	0,0028	0,0025	0,0022
			0,068	0,06	0,055	0,052	0,044	0,04	0,036	0,032	0,03	0,025	0,023	0,027	0,025	0,021
0,7	0,04	0,3	38	50	65	60	77	95	100	125	150	200	250	160	190	250
			0,0091	0,008	0,0073	0,0069	0,0058	0,0052	0,0048	0,0042	0,0038	0,0034	0,0031	0,0036	0,0033	0,0028
			0,09	0,079	0,072	0,068	0,057	0,051	0,047	0,041	0,038	0,033	0,03	0,036	0,032	0,028
0,8	0,04	0,4	43	60	70	65	85	110	115	145	175	230	290	180	215	290
			0,0115	0,0101	0,0093	0,0087	0,0074	0,0066	0,0061	0,0053	0,0048	0,0042	0,0039	0,0046	0,0041	0,0036
			0,11	0,099	0,091	0,086	0,072	0,065	0,06	0,052	0,048	0,042	0,038	0,045	0,04	0,035
0,9	0,05	0,5	50	65	80	75	100	120	130	160	195	260	325	200	245	325
			0,0142	0,0124	0,0114	0,0107	0,0091	0,0081	0,0075	0,0066	0,0006	0,0052	0,0048	0,0057	0,0051	0,0044
			0,14	0,12	0,11	0,11	0,089	0,08	0,073	0,064	0,058	0,051	0,047	0,056	0,05	0,043
1	0,06	0,6	55	70	90	80	110	135	145	180	215	290	360	225	270	360
			0,0171	0,0149	0,0137	0,0129	0,0109	0,0098	0,0090	0,0079	0,0072	0,0063	0,0058	0,0068	0,0061	0,0053
			0,17	0,15	0,13	0,13	0,11	0,096	0,088	0,077	0,07	0,062	0,057	0,067	0,06	0,053
1,2	0,09	0,9	65	85	110	100	130	160	175	215	260	345	430	270	325	430
			0,0235	0,0206	0,0189	0,177	0,015	0,0134	0,0124	0,0109	0,0099	0,0086	0,0079	0,0094	0,0084	0,0072
			0,23	0,2	0,19	0,17	0,15	0,13	0,12	0,11	0,097	0,085	0,078	0,092	0,082	0,071
1,4	0,12	1,2	75	100	125	115	150	190	200	250	300	400	500	315	380	500
			0,0301	0,0269	0,0247	0,0232	0,0197	0,00176	0,0162	0,0142	0,0129	0,0113	0,0104	0,0123	0,011	0,0095
			0,3	0,26	0,24	0,23	0,19	0,17	0,16	0,14	0,13	0,11	0,1	0,12	0,11	0,093
1,6	0,16	1,5	85	115	145	130	175	215	230	290	345	460	575	360	430	575
			0,0388	0,0340	0,0312	0,0294	0,0249	0,0222	0,0205	0,018	0,016	0,0143	0,0131	0,0155	0,0139	0,012
			0,38	0,33	0,31	0,29	0,24	0,22	0,2	0,18	0,16	0,14	0,13	0,15	0,14	0,12
1,8	0,20	1,9	95	130	160	145	195	245	260	325	390	520	650	405	485	650
			0,0477	0,0418	0,0384	0,0361	0,0305	0,0273	0,0252	0,0221	0,0201	0,0176	0,0161	0,0191	0,0171	0,0147
			0,47	0,41	0,38	0,35	0,3	0,27	0,25	0,22	0,2	0,17	0,16	0,19	0,17	0,14
2	0,24	2,4	110	145	180	160	215	270	290	360	430	575	720	450	540	720
			0,0574	0,0503	0,0461	0,0434	0,0367	0,0328	0,0303	0,0265	0,0241	0,0211	0,0194	0,0229	0,0206	0,0177
			0,56	0,49	0,45	0,43	0,36	0,32	0,3	0,26	0,24	0,21	0,19	0,22	0,2	0,17
2,5	0,38	3,7	135	180	225	200	270	335	360	450	540	720	900	560	675	900
			0,0848	0,0743	0,0682	0,0641	0,0543	0,0485	0,0448	0,0392	0,0356	0,0312	0,0287	0,033	0,0304	0,0261
			0,83	0,73	0,67	0,63	0,53	0,48	0,44	0,38	0,35	0,31	0,28	0,33	0,3	0,26

Скорость движения воздуха, кгс	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	100 x 150	100 x 200	100 x 250	150 x 150	150 x 200	150 x 250	200 x 200	200 x 250	200 x 300	200 x 400	200 x 500	250 x 250	250 x 300	250 x 400
3	0,55	5,4	160	215	270	245	325	405	430	540	650	865	1080	675	810	1080
			0,117	0,102	0,0938	0,0882	0,0747	0,0668	0,0616	0,054	0,049	0,043	0,0394	0,0466	0,0418	0,088
			1,1	1	0,92	0,87	0,73	0,65	0,6	0,53	0,48	0,42	0,39	0,46	0,41	0,35
3,5	0,75	7,3	190	250	315	285	380	470	505	630	755	1010	1260	790	945	1260
			0,153	0,134	0,1232	0,116	0,0978	0,0874	0,0806	0,0707	0,0642	0,0565	0,0521	0,061	0,055	0,0478
			1,5	1,3	1,2	1,1	0,96	0,86	0,79	0,69	0,63	0,55	0,51	0,6	0,54	0,47
4	0,98	9,6	215	290	360	325	430	540	575	780	865	1150	1440	900	1060	1440
			0,193	0,169	0,155	0,146	0,124	0,11	0,102	0,0893	0,0816	0,0722	0,0666	0,0778	0,0703	0,0611
			1,9	1,7	1,5	1,4	1,2	1,1	1	0,88	0,8	0,71	0,65	0,76	0,69	0,6
4,5	1,24	12,1	245	325	405	365	485	607	650	810	970	1295	1620	1015	1215	1620
			0,237	0,202	0,191	0,179	0,152	0,136	0,125	0,111	0,101	0,0896	0,0826	0,0966	0,0873	0,0758
			2,3	2	1,9	1,75	1,5	1,3	1,2	1,1	0,99	0,88	0,81	0,95	0,86	0,74
5	1,53	15,	270	350	450	400	540	675	720	900	1080	1440	1800	1125	1350	1800
			0,285	0,25	0,229	0,216	0,183	0,164	0,152	0,134	0,123	0,109	0,1	0,117	0,106	0,092
			2,8	2,5	2,2	2,1	1,8	1,6	1,5	1,3	1,2	1,07	0,98	1,1	1	0,9
5,5	1,95	18,2	295	395	495	445	595	745	790	990	1190	1585	1980	1240	1485	1980
			0,337	0,295	0,271	0,255	0,217	0,195	0,181	0,16	0,146	0,129	0,119	0,14	0,126	0,11
			3,3	2,9	2,7	2,5	2,1	1,9	1,8	1,57	1,4	1,26	1,17	1,37	1,2	1,1
6	2,2	21,6	325	430	540	485	650	810	865	1080	1295	1730	2160	1350	1680	2160
			0,392	0,344	0,315	0,297	0,254	0,229	0,212	0,188	0,172	0,152	0,14	0,164	0,148	0,128
			3,8	3,4	3,1	2,9	2,5	2,2	2,1	1,8	1,7	1,5	1,37	1,6	1,45	1,25
6,5	2,58	25,4	350	470	585	525	700	880	935	1170	1405	1870	2340	1465	1755	2340
			0,451	0,396	0,364	0,344	0,294	0,265	0,246	0,214	0,199	0,176	0,162	0,19	0,171	0,149
			4,4	3,9	3,6	3,4	2,9	2,6	2,4	2,1	1,9	1,7	1,6	1,86	1,7	1,45
7	3	29,4	380	505	630	565	755	945	1010	1260	1510	2015	2520	1575	1890	2520
			0,514	0,452	0,417	0,394	0,334	0,304	0,282	0,249	0,228	0,201	0,186	0,217	0,196	0,17
			5	4,4	4,1	3,9	3,3	3	2,8	2,4	2,2	2	1,88	2,1	1,9	1,7
7,5	3,44	33,7	405	540	675	610	810	1010	1080	1350	1620	2160	2700	1690	2025	2700
			0,58	0,513	0,473	0,447	0,383	0,345	0,32	0,283	0,258	0,229	0,211	0,246	0,223	0,193
			5,7	5	4,6	4,4	3,8	3,4	3,1	2,8	2,5	2,2	2,1	2,4	2,2	1,9
8	3,9	38,4	430	575	720	650	865	1080	1150	1440	1730	2305	2880	1800	2160	2880
			0,653	0,577	0,533	0,503	0,431	0,389	0,36	0,318	0,291	0,257	0,237	0,277	0,251	0,218
			6,4	5,7	5,2	4,9	4,2	3,8	3,5	3,1	2,9	2,5	2,3	2,7	2,5	2,1
8,5	4,42	43,3	460	615	765	680	920	1150	1225	1530	4835	2450	3060	1915	2295	3060
			0,73	0,045	0,595	0,562	0,481	0,434	0,402	0,356	0,325	0,287	0,265	0,31	0,28	0,243
			7,2	6,3	5,8	5,5	4,7	4,3	3,9	3,5	3,2	2,8	2,6	3	2,7	2,4

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	100 x 150	100 x 200	100 x 250	150 x 150	150 x 200	150 x 250	200 x 200	200 x 250	200 x 300	200 x 400	200 x 500	250 x 250	250 x 300	250 x 400
9	4,95	48,6	485	650	810	730	970	1215	1295	1620	1945	2590	3840	2025	2430	3240
			0,81	0,717	0,661	0,625	0,534	0,481	0,447	0,395	0,361	0,319	0,295	0,344	0,311	0,27
			7,9	7	6,5	6,1	5,2	4,7	4,4	3,9	3,5	3,1	2,9	3,4	3,1	2,6
10	6,12	60	540	720	900	810	1080	1350	1440	1800	2160	2880	3600	2250	2700	3600
			0,983	0,869	0,802	0,758	0,648	0,584	0,542	0,479	0,438	0,387	0,357	0,418	0,377	0,328
			9,6	8,5	7,9	7,4	6,4	5,7	5,3	4,7	4,3	3,8	3,5	4,1	3,7	3,2
11	7,4	72,6	595	790	990	890	1190	1485	1585	1980	2375	3170	3960	2475	2970	3960
			1,17	1,04	0,955	0,902	0,772	0,696	0,645	0,57	0,521	0,461	0,425	0,497	0,449	0,39
			11,47	10	9,4	8,9	7,6	6,8	6,3	5,6	5,1	4,5	4,2	4,9	4,4	3,8
12	8,8	86,4	650	865	1080	970	1296	1620	1730	2160	2590	3455	4320	2700	3240	4320
			1,37	1,21	1,12	1,06	0,906	0,816	0,757	0,669	0,612	0,541	0,499	0,583	0,527	0,458
			13,4	12	11	10	8,9	8	7,4	6,6	6	5,3	4,9	5,7	5,2	4,5
13	10,35	101	700	935	1170	1055	1405	1755	1870	2340	2810	3745	4680	2925	3510	4680
			1,59	1,41	1,3	1,23	1,05	0,945	0,876	0,775	0,708	0,626	0,578	0,675	0,61	0,53
			15,6	14	12,7	12	10	9,3	8,6	7,6	6,9	6,1	5,7	6,6	6	5,2
14	12	118	755	1010	1260	1135	1515	1890	2015	2520	3025	4030	5040	3150	3780	5040
			1,82	1,61	1,49	1,4	1,2	1,08	1	0,888	0,811	0,718	0,662	0,774	0,699	0,607
			1,8	16	14,6	13,7	11,8	10,6	0,8	8,7	8	7	6,5	7,6	6,9	6
15	13,75	135	810	1080	1350	1215	1620	2025	2160	2700	3240	4320	5400	3375	4050	5400
			2,07	1,83	1,69	1,59	1,36	1,23	1,14	1,01	0,921	0,814	0,751	0,878	0,793	0,689
			20	18	16	15,6	13	12	11	9,9	9	8	7,4	8,6	7,8	6,8
16	15,65	153	865	1150	1440	1295	1730	2160	2305	2880	3456	4610	5760	3600	4320	5760
			2,33	2,06	1,9	1,79	1,53	1,38	1,28	1,13	1,07	0,917	0,846	0,988	0,893	0,776
			23	20	18,6	17,5	15	13,5	12,5	11	10	9	8,3	9,7	8,8	7,6
17	17,7	173	920	1225	1530	1375	1835	2295	2450	5060	3670	4895	6120	3825	4590	6180
			2,6	2,3	2,12	2	1,72	1,54	1,43	1.27	1,16	1,02	0,945	1,1	0,998	0,867
			25,5	22,2	21	19,6	17	15	14	12	11	10	9,2	11	9,8	8,15
18	19,8	194	970	1295	1620	1460	1945	2430	2595	3240	3890	5185	6480	4050	4860	6480
			2,8	2,55	2,36	2,23	1,9	1,72	1,5	1,41	1,29	1,14	1,05	1,23	1,11	0,965
			28	25	23	22	19	17	15,6	14	12,7	11	10	12	11	9,4
19	22,1	217	1025	1370	1710	1540	2050	2565	2735	3420	4105	5470	6840	4275	5130	6840
			3,19	2,82	2,6	2,46	2,1	1,89	1,76	1,55	1,42	1,26	1,16	1,35	1,22	1,06
			31	28	25,5	24	21	18,6	17	15	14	12	11	13	12	10
20	24,5	240	1080	1440	1800	1620	2160	2700	2620	3600	4320	5240	7200	4500	5400	7200
			3,5	3,1	2,86	2,7	2,31	2,08	1,93	1,41	1,56	1,38	1,27	1,49	1,34	1,17
			34	30	28	26	23	20	18,9	17	15	13,5	12	14,6	13	11

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	250 x 500	250 x 600	250 x 800	300 x 300	300 x 400	300 x 500	300 x 600	300 x 800	300 x 1000	400 x 400	400 x 500	400 x 600	200 x 900	400 x 1000
0,5	0,01	0,1	225	270	360	160	215	270	325	430	340	290	360	432	576	720
			0,0014	0,0013	0,0012	0,0016	0,0014	0,0012	0,0011	0,001	0,001	0,0011	0,001	0,0009	0,0008	0,0007
			0,014	0,013	0,012	0,716	0,013	0,012	0,011	0,01	0,01	0,011	0,01	0,09	0,008	0,007
0,6	0,02	0,2	270	325	430	195	260	324	390	520	650	345	430	520	690	865
			0,00194	0,0018	0,00165	0,0022	0,0019	0,0017	0,0016	0,0014	0,0013	0,0016	0,0014	0,0012	0,0011	0,001
			0,025	0,018	0,016	0,022	0,016	0,016	0,015	0,014	0,013	0,015	0,013	0,012	0,11	0,01
0,7	0,03	0,3	315	380	505	225	300	380	455	605	755	405	505	605	805	1010
			0,0025	0,0024	0,0022	0,0029	0,0025	0,0022	0,002	0,0018	0,0017	0,002	0,0013	0,0016	0,0014	0,0013
			0,025	0,023	0,021	0,023	0,024	0,022	0,02	0,018	0,017	0,02	0,017	0,016	0,014	0,013
0,8	0,04	0,4	360	432	575	260	345	430	520	690	865	460	575	690	920	1150
			0,0032	0,003	0,0027	0,0037	0,0031	0,0028	0,0026	0,0023	0,0021	0,0026	0,0022	0,002	0,0018	0,0016
			0,032	0,029	0,027	0,036	0,03	0,027	0,025	0,023	0,021	0,025	0,022	0,02	0,018	0,016
0,9	0,05	0,5	405	485	650	290	390	485	590	780	970	520	650	780	1035	1295
			0,0039	0,0037	0,0033	0,0045	0,0038	0,0034	0,0031	0,0028	0,0026	0,0031	0,0028	0,0025	0,0022	0,002
			0,039	0,036	0,033	0,044	0,037	0,033	0,031	0,028	0,026	0,031	0,027	0,025	0,022	0,02
1	0,06	0,6	450	540	720	325	450	540	650	8<...>	1080	575	720	865	1150	1440
			0,0047	0,0044	0,004	0,0054	0,0046	0,0041	0,0038	0,0034	0,0032	0,0038	0,0033	0,003	0,0026	0,0024
			0,047	0,043	0,039	0,053	0,045	0,04	0,037	0,033	0,031	0,037	0,033	0,03	0,026	0,024
1,2	0,09	0,9	540	650	865	390	520	650	780	1035	1295	690	865	1035	1380	1730
			0,0064	0,0061	0,0055	0,0075	0,0063	0,0056	0,0052	0,0047	0,0044	0,0052	0,0046	0,0041	0,0036	0,0083
			0,064	0,06	0,054	0,073	0,062	0,055	0,061	0,046	0,043	0,051	0,045	0,041	0,036	0,033
1,4	0,12	1,2	630	735	1010	455	605	755	905	1210	1515	805	1010	1210	1610	2015
			0,0086	0,008	0,0072	0,0098	0,0083	0,0074	0,0068	0,0061	0,0057	0,0068	0,006	0,0054	0,0048	0,0044
			0,084	0,078	0,071	0,096	0,081	0,073	0,067	0,06	0,056	0,067	0,059	0,0053	0,047	0,043
1,6	0,16	1,5	720	865	1150	520	690	865	1035	1380	1730	920	1150	1380	1845	2305
			0,0108	0,0101	0,0092	0,0123	0,0104	0,0093	0,0086	0,0077	0,0072	0,0086	0,0075	0,0069	0,006	0,0055
			0,11	0,099	0,09	0,12	0,1	0,092	0,086	0,076	0,071	0,085	0,074	0,067	0,059	0,054
1,8	0,2	1,9	810	970	1295	585	780	970	1165	1555	1945	1035	1295	1555	2075	2590
			0,0133	0,0124	0,0113	0,0152	0,0178	0,0115	0,0106	0,0095	0,0089	0,0106	0,0093	0,0084	0,0074	0,0069
			0,13	0,12	0,11	0,15	0,13	0,11	0,1	0,093	0,087	0,11	0,091	0,083	0,0073	0,006
2	0,24	24	900	1090	1440	650	865	1090	1295	1725	2160	1150	1440	1730	2305	2880
			0,016	0,0149	0,0135	0,0182	0,0154	0,0133	0,0127	0,0114	0,0107	0,0127	0,0112	0,0102	0,009	0,0083
			0,16	0,15	0,13	0,18	0,15	0,14	0,12	0,11	0,1	0,12	0,11	0,1	0,089	0,082
2,5	0,38	3,7	1125	1350	1800	810	1060	1350	1620	2160	2700	1440	1800	2160	2880	3600
			0,0236	0,022	0,0201	0,027	0,0228	0,0205	0,013	0,0172	0,0161	0,019	0,0168	0,0154	0,0136	0,0125
			0,23	0,22	0,2	0,26	0,22	0,2	0,19	0,17	0,16	0,19	0,16	0,115	0,13	0,12

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	250 x 500	250 x 600	250 x 800	300 x 300	300 x 400	300 x 500	300 x 600	300 x 800	300 x 1000	400 x 400	400 x 500	400 x 600	400 x 800	400 x 1000
3	0,55	5,4	1350	1620	2160	970	1295	1620	1945	2590	3240	1735	2160	2590	3460	4320
			0,032	0,0307	0,0281	0,0371	0,0318	0,0286	0,0265	0,024	0,0225	0,0265	0,0235	0,0215	0,019	0,0175
			0,32	0,3	0,28	0,36	0,31	0,28	0,26	0,24	0,22	0,26	0,23	0,21	0,19	0,17
3,5	0,75	7,3	1575	1890	2520	1135	1512	1890	2270	3025	3780	2015	2520	3025	4030	5040
			0,0436	0,0407	0,0373	0,0493	0,0421	0,038	0,0352	0,0318	0,0298	0,0352	0,0311	0,0285	0,0252	0,0232
			0,43	0,4	0,37	0,48	0,41	0,37	0,35	0,31	0,29	0,35	0,31	0,28	0,25	0,23
4	0,98	9,6	1800	2160	2880	1295	1730	2160	2590	3435	4320	2305	2880	3455	4610	5760
			0,0556	0,052	0,0476	0,0629	0,0538	0,0485	0,045	0,0406	0,0381	0,045	0,0398	0,0364	0,0322	0,0297
			0,55	0,51	0,47	0,62	0,53	0,48	0,44	0,4	0,37	0,44	0,39	0,36	0,32	0,29
4,5	1,24	12,1	2025	2430	3240	1460	1945	2430	2915	3890	4860	2590	3240	3890	5185	6480
			0,069	0,0646	0,0591	0,0781	0,0668	0,0602	0,0558	0,0504	0,0472	0,0558	0,0494	0,0451	0,0399	0,0368
			0,68	0,63	0,58	0,77	0,66	0,59	0,55	0,49	0,46	0,55	0,48	0,44	0,39	0,36
5	1,53	15	2250	2700	3600	1620	2160	2700	3240	4320	5400	2880	3600	4320	5760	7200
			0,0838	0,0784	0,0717	0,0947	0,081	0,073	0,0677	0,0612	0,0573	0,0677	0,0599	0,0547	0,0484	0,0447
			0,82	0,77	0,7	0,93	0,8	0,72	0,66	0,6	0,56	0,66	0,59	0,54	0,47	0,44
5,5	1,85	18,2	2475	2970	3960	1780	2375	2970	3565	4750	5940	3170	3960	4750	6335	7920
			0,0997	0,0933	0,0854	0,113	0,0965	0,0869	0,0806	0,0729	0,0682	0,0806	0,0713	0,0652	0,0576	0,0532
			0,98	0,92	0,84	1,1	0,95	0,85	0,79	0,71	0,67	0,79	0,7	0,64	0,57	0,52
6	2,20	21,6	2700	3240	4320	1945	2590	3240	3890	5185	6480	3455	4320	5185	6910	8640
			0,117	0,109	0,1	0,132	0,113	0,102	0,0946	0,0855	0,08	0,0946	0,0836	0,0765	0,0676	0,0624
			1,1	1,1	0,98	1,3	1,1	1	0,93	0,84	0,79	0,93	0,82	0,75	0,66	0,61
6,5	2,58	25,4	2925	3510	4680	2105	2810	3510	4210	5615	7020	3745	4680	5615	7490	9360
			0,135	0,127	0,116	0,153	0,131	0,118	0,11	0,099	0,0927	0,11	0,0969	0,0885	0,0783	0,0722
			1,3	1,2	1,1	1,5	1,3	1,2	1,1	0,97	0,91	1,1	0,95	0,87	0,77	0,71
7	3	29,4	3150	3780	5040	2270	3025	3780	4535	6050	7560	4030	5040	6050	8065	10080
			0,155	0,145	0,133	0,176	0,15	0,135	0,125	0,113	0,106	0,125	0,111	0,101	0,0897	0,0828
			1,5	1,4	1,3	1,4	1,5	1,3	1,2	1,1	1,1	1,2	1	1	0,088	0,81
7,5	3,44	33,7	3375	4050	5400	2430	4220	4050	4860	6480	8100	4320	5400	6480	8640	10800
			0,17	0,165	0,151	0,199	0,17	0,154	0,142	0,129	0,12	0,142	0,126	0,115	0,102	0,0939
			1,7	1,6	1,5	2	1,7	1,5	1,4	1,3	1,2	1,4	1,2	1,1	1	0,92
8	3,91	38,4	3600	4320	5760	2590	3460	4320	5185	6910	8640	4600	5760	6910	9215	11520
			0,198	0,185	0,17	0,224	0,192	0,173	0,16	0,145	0,136	0,16	0,142	0,13	0,115	0,108
			1,9	1,8	1,7	2,2	1,9	1,7	1,6	1,4	1,3	1,6	1,4	1,3	1,1	1
8,5	4,42	43,3	3825	4590	6120	2755	3670	4590	5510	7345	9180	4900	6120	7345	9790	12240
			0,222	0,207	0,19	0,251	0,214	0,193	0,179	0,162	0,152	0,179	0,158	0,145	0,128	0,118
			2,2	2	1,9	2,5	2,1	1,9	1,8	1,6	1,5	1,8	1,6	1,4	1,28	1,2
9	4,95	48,6	4050	4860	6480	2915	3890	4860	5830	7775	9720	5185	6430	7775	10370	13960
			0,246	0,23	0,211	0,278	0,233	0,214	0,193	0,18	0,168	0,199	0,176	0,461	0,142	0,131
			2,4	2,25	2,1	2,7	2,34	2,1	1,94	1,76	1,65	1,95	1,7	1,6	1,4	1,2
10	6,12	60	4500	5400	7200	3240	4320	5400	6480	8640	10800	5760	7200	8640	11520	14400
			0,298	0,279	0,255	0,338	0,289	0,26	0,241	0,218	0,204	0,241	0,213	0,195	0,172	0,153
			2,9	2,7	2,5	3,3	2,8	2,55	2,4	2,14	2	2,4	2,1	1,9	1,7	1,5
11	7,4	72,6	4950	5940	7920	3565	4755	5940	7130	9505	11830	6335	7920	9505	12670	15840
			0,355	0,333	0,304	0,402	0,344	0,31	0,287	0,26	0,243	0,287	0,254	0,232	0,205	0,19
			3,5	3,3	3	3,9	3,4	3	2,8	2,5	2,4	2,8	2,5	2,3	2	1,86
12	8,8	86,4	5400	6480	8640	3880	5185	6480	7775	10370	12980	6915	8640	10370	13820	17280
			0,417	0,39	0,357	0,471	0,403	0,363	0,337	0,305	0,285	0,337	0,298	0,272	0,241	0,222
			4,1	3,8	3,5	4,6	4	3,6	3,3	3	2,8	3,3	2,9	2,7	2,4	2,2
13	10,35	101	5850	7020	9360	4210	5615	7020	8425	11230	14040	7490	9360	11230	14980	18720
			0,4<...>3	0,452	0,413	0,546	0,467	0,421	0,39	0,353	0,33	0,39	3,345	0,316	0,279	0,251
			4,7	4,4	4,1	5,4	4,6	4,1	3,8	3,5	3,2	3,8	3,4	3,1	2,7	2,5
14	12	118	6300	7560	10080	4536	6050	7560	9070	12100	15120	8065	10080	12100	16130	20160
			0,553	0,517	0,473	0,625	0,535	0,482	0,47	0,404	0,378	0,44	0,395	0,361	0,32	0,295
			5,4	5,1	4,6	6,1	5,3	4,7	4,6	4,	3,7	4,4	3,9	3,5	3,1	2,9
15	13,75	135	6750	8100	10800	4860	6430	8100	9720	12960	16200	8640	10800	12960	17230	21600
			0,628	0,587	0,537	0,71	0,607	0,547	0,507	0,458	0,429	0,507	0,449	0,41	0,363	0,335
			6,2	5,8	5,3	7	6	5,4	5	4,5	4,7	5	4,4	4	3,6	3,3
16	15,65	153	7200	8640	11520	5185	6910	8540	10370	13820	17230	9215	11520	13820	10430	23040
			0,707	0,661	0,605	0,799	0,684	0,616	0,571	0,516	0,483	0,571	0,505	0,462	0,408	0,377
			6,9	6,5	5,9	7,8	6,7	6	5,6	5,1	4,7	5,6	5	4,5	4	3,7
17	17,7	173	7650	9180	12240	5510	7345	9180	11020	14690	18380	9790	12240	14690	19580	24480
			0,79	0,739	0,676	0,893	0,764	0,688	0,638	0,577	0,54	0,638	0,564	0,516	0,456	0,421
			7,7	7,2	6,6	8,8	7,5	6,8	6,3	5,7	5,3	6,3	5,5	5,1	4,5	4,1
18	19,8	198	8100	9720	12960	5830	7775	9720	11660	15550	19410	10370	12960	15550	20730	25920
			0,877	0,82	0,75	0,991	0,818	0,764	0,709	0,64	0,6	0,709	0,627	0,573	0,507	0,468
			8,6	8	7,4	9,7	8,3	7,5	7	6,3	5,9	7	6,1	5,6	5	4,6
19	22,1	217	8550	10260	13680	6155	9205	10260	12310	16420	20500	10940	13680	16420	21900	27360
			0,968	0,906	0,829	1,09	0,237	0,844	0,783	0,707	0,662	0,783	0,692	0,633	0,56	0,516
			9,5	8,9	8,1	10,7	0,24	8,3	7,7	6,9	6,5	7,7	6,8	6,2	5,5	5,1
20	24,5	240	9000	10800	14400	6480	8640	10800	12960	17280	21600	11520	14400	17280	23040	28800
			1,06	0,995	0,91	1,2	1,03	0,927	0,86	0,777	0,728	0,86	0,76	0,695	0,615	0,567
			10,4	9,8	8,9	11,8	10	9,19	8,4	7,6	7,1	8,45	7,5	6,8	6	5,6

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	400 x 1200	500 x 500	500 x 600	500 x 800	500 x 1000	500 x 1200	500 x 1600	500 x 2000	600 x 600	600 x 800	600 x 1000	600 x 1200	600 x 1600	600 x 2000
0,5	0,01	0,1	865	450	540	720	900	1080	1440	1800	650	865	1080	1295	1725	2160
			0,0007	0,0006	0,0007	0,0007	0,0006	0,0005	0,0005	0,0005	0,0007	0,0006	0,0005	0,0005	0,0004	0,0004
			0,0067	0,008	0,007	0,0064	0,005	0,005	0,008	0,0046	0,007	0,0056	0,005	0,0046	0,004	0,0030
0,6	0,02	0,2	1035	540	650	865	1080	1235	1740	2160	780	1040	1295	1555	2075	<...>0
			0,0009	0,0012	0,001	0,0009	0,0008	0,0008	0,0007	0,0007	0,0009	0,0008	0,0007	0,0006	0,0006	0,0005
			0,0092	0,011	0,01	0,009	0,008	0,0075	0,0068	0,006	0,009	0,0077	0,0069	0,006	0,006	0,008
0,7	0,03	0,3	1210	630	755	1010	1260	1510	2015	2520	910	1210	1510	1815	2420	3025
			0,0012	0,0015	0,0014	0,0012	0,0011	0,001	0,0009	0,008	0,0012	0,001	0,0009	0,0008	0,0008	0,0007
			0,012	0,015	0,014	0,012	0,011	0,01	0,0039	0,008	0,012	0,01	0,009	0,008	0,008	0,007
0,8	0,04	0,4	1380	720	865	1150	1440	1740	2305	2880	1035	1380	1730	2075	2765	34<...>5
			0,0015	0,0019	0,0017	0,0015	0,0013	0,0013	0,0011	0,0011	0,0015	0,0013	0,0012	0,0011	0,001	0,0009
			0,015	0,019	0,017	0,015	0,013	0,012	0,011	0,011	0,015	0,013	0,011	0,011	0,01	0,009
0,9	0,05	0,5	1555	810	970	1295	1620	1945	2590	3240	1165	1555	1945	2335	3110	3890
			0,0019	0,0024	0,0021	0,0018	0,0016	0,0016	0,0014	0,0013	0,0019	0,0016	0,0014	0,013	0,0012	0,0011
			0,019	0,023	0,02	0,018	0,016	0,015	0,014	0,0013	0,019	0,016	0,014	0,013	0,012	0,011
1	0,06	0,6	1730	900	1080	1440	1800	2160	2880	3600	1295	1730	2160	2590	3455	4320
			0,0023	0,0029	0,0026	0,0022	0,002	0,0019	0,0016	0,0016	0,0023	0,0019	0,0017	0,0016	0,0014	0,0013
			0,02	0,028	0,025	0,022	0,02	0,018	0,017	0,016	0,027	0,019	0,017	0,00	0,014	0,013
1,2	0,09	0,9	2075	1080	1295	1725	2160	2590	3456	4320	1555	2075	2590	3110	4145	5185
			0,0031	0,0039	0,0035	0,003	0,0028	0,0026	0,0023	0,0022	0,0031	0,0027	0,0024	0,002	0,002	0,0019
			0,031	0,039	0,035	0,03	0,027	0,025	0,023	0,022	0,031	0,026	0,023	0,02	0,02	0,018
1,4	0,12	1,2	2420	1260	1510	2015	2520	3025	4030	5040	1814	2420	3025	3630	4840	6050
			0,0041	0,0052	0,0046	0,004	0,0036	0,0034	0,0031	0,0029	0,0041	0,0035	0,0032	0,0029	0,0026	0,0026
			0,04	0,051	0,045	0,04	0,035	0,033	0,03	0,029	0,040	0,034	0,031	0,028	0,025	0,024
1,6	0,16	1,5	2765	1440	1725	2305	2880	3465	4610	5760	2075	2765	3455	4145	5530	6910
			0,0052	0,0065	0,0059	0,0051	0,0046	0,0043	0,0039	0,0037	0,0052	0,0045	0,004	0,0037	0,0034	0,0032
			0,051	0,064	0,057	0,05	0,045	0,042	0,04	0,037	0,051	0,044	0,039	0,037	0,033	0,031
1,8	0,2	1,9	3110	1620	1945	2590	3240	3890	5185	6580	2335	3110	3890	4665	6220	7775
			0,0065	0,0080	0,0073	0,0063	0,0057	0,0054	0,0049	0,0046	0,0065	0,0056	0,005	0,0046	0,0042	0,0039
			0,064	0,079	0,071	0,062	0,056	0,053	0,048	0,045	0,064	0,054	0,05	0,045	0,041	0,038
2	0,24	2,4	3455	1800	2050	2735	3420	4105	5470	7200	2590	3455	4320	5185	6910	8640
			0,0079	0,0097	0,0088	0,0076	0,007	0,0065	0,006	0,0056	0,0077	0,0067	0,0061	0,0056	0,0051	0,0048
			0,077	0,095	0,086	0,075	0,068	0,064	0,058	0,055	0,077	0,066	0,059	0,055	0,05	0,047
2,5	0,38	3,7	4320	2250	2700	3600	4500	5400	7200	9000	3240	4320	5400	6480	8640	10800
			0,0112	0,0146	0,0132	0,0115	0,0105	0,098	0,009	0,0035	0,0118	0,0101	0,0091	0,0035	0,0077	0,0072
			0,12	0,12	0,13	0,11	0,1	0,096	0,088	0,083	0,115	0,099	0,09	0,083	0,075	0,07

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	400 x 1200	500 x 500	500 x 600	500 x 900	500 x 1000	500 x 1200	500 x 1600	500 x 2000	600 x 600	600 x 800	600 x 1000	600 x 1200	600 x 1600	600 x 2000
3	0,55	5,4	5185	2700	3240	4320	5400	6480	8640	10800	3890	5185	6480	7775	10370	12960
			0,0163	0,0205	0,0185	0,0161	0,0146	0,0137	0,0125	0,0118	0,0165	0,0142	0,0127	0,0118	0,0107	0,0100
			0,16	0,2	0,18	0,16	0,14	0,13	0,12	0,12	0,16	0,14	0,13	0,12	0,1	0,1
3,5	0,75	7,3	6050	3150	3780	5040	6300	<...>580	10080	12600	4535	6050	7560	9070	12100	15120
			0,0219	0,0271	0,0245	0,0213	0,0194	0,0181	0,0166	0,0157	0,0219	0,0188	0,0169	0,0157	0,0142	0,0133
			0,22	0,27	0,<...>	0,21	0,19	0,18	0,16	0,15	0,22	0,18	0,17	0,15	0,14	0,13
4	0,98	9,6	6910	3600	4320	5760	7200	8640	11520	14400	5785	6910	8640	10370	13820	17280
			0,028	0,0347	0,0313	0,0272	0,0248	<...>2	0,0212	0,2	0,028	0,024	0,0216	0,02	0,0181	0,017
			0,27	0,34	0,31	0,27	0,24	0,23	0,21	0,2	0,27	0,24	0,21	0,2	0,18	0,17
4,5	1,24	12,1	7775	4050	4860	6480	8100	<...>	12960	16200	5830	7775	9720	11660	15550	19440
			0,0343	0,043	0,0389	0,0338	0,0308	0,0288	0,0263	0,0249	0,0348	0,0298	0,0260	0,0249	0,0225	0,021
			0,34	0,42	0,38	0,33	0,3	0,28	0,26	0,24	0,34	0,29	0,26	0,24	0,22	0,21
5	1,53	15	8640	45<...>0	54<...>0	7200	9000	10800	14400	18000	6480	8540	10800	12960	17280	21600
			0,0422	0,0522	0,0472	0,041	0,0373	0,034	0,0319	0,0302	0,0422	0,0361	0,0325	0,0302	0,0272	0,0255
			0,41	0,51	0,45	0,4	0,37	0,34	0,31	0,3	0,41	0,35	0,32	0,3	0,27	0,25
5,5	1,85	18,2	9505	4950	5940	7920	9900	11880	15840	19800	7130	9505	11880	14255	19010	23760
			0,0502	0,0622	0,0562	0,0488	0,0488	0,0416	0,038	0,0359	0,0502	0,043	0,0387	0,0359	0,0325	0,0304
			0,49	0,61	0,55	0,48	0,44	0,41	0,37	0,35	0,49	0,42	0,38	0,35	0,32	0,3
6	2,20	21,6	10370	5400	6480	8640	10800	12960	17220	21600	7775	10370	12960	15500	20740	25920
			0,0589	0,0729	0,659	0,0572	0,0521	0,0488	0,0446	0,0421	0,0569	0,0504	0,0454	0,0421	0,0381	0,0357
			0,58	0,72	0,65	0,56	0,51	0,48	0,44	0,41	0,58	0,49	0,45	0,41	0,37	0,35
6,5	2,58	25,4	11230	5850	1020	9360	11700	14040	18720	23400	8425	11230	14040	16850	24460	28080
			0,0682	0,0844	0,0763	0,0663	0,0604	0,0565	0,516	0,0488	0,0682	0,0584	0,0526	0,0488	0,0441	0,0413
			0,67	0,83	0,75	0,65	0,69	0,55	0,51	0,48	0,67	0,57	0,52	0,48	0,43	0,41
7	3	29,4	12100	6300	7560	10080	12600	15120	20160	25200	9072	12100	15120	18140	24190	30240
			0,0782	0,0967	0,0874	0,0759	0,0691	0,0647	0,0592	0,0559	0,0782	0,0669	0,0603	0,0559	0,0505	0,0473
			0,77	0,95	0,86	0,74	0,68	0,63	0,58	0,55	0,77	0,66	0,6	0,55	0,5	0,46
7,5	3,44	33,7	12960	6750	8100	10800	13500	16200	21600	27000	9720	12960	16200	19440	25920	32400
			0,0887	0,11	0,0992	0,0861	0,0785	0,0734	0,0671	0,0634	0,0887	0,0759	0,0684	0,0634	0,0573	0,0537
			0,87	1,1	0,97	0,85	0,77	0,72	0,66	0,62	0,87	0,74	0,67	0,62	0,56	0,53
8	3,91	38,4	13820	7200	8640	11520	14400	17280	23040	28800	10370	13820	17280	20740	27650	34560
			0,0999	0,124	0,11	0,097	0,0883	0,0826	0,0756	0,0714	0,0999	0,0855	0,077	0,0714	0,645	0,0604
			0,98	1,2	1,1	0,95	0,87	0,81	0,74	0,7	0,98	0,84	0,76	0,7	0,63	0,59
8,5	4,42	43,3	14690	7650	9180	1<...>0	15300	18360	24480	30600	11020	14690	18360	22030	29380	36720
			0,112	0,138	0,125	0,108	0,0987	0,0923	0,0845	0,0798	0,112	0,0955	0,086	0,0798	0,0721	0,0675
			1,1	1,4	1,2	1,1	0,97	0,91	0,83	0,78	1,1	0,94	0,84	0,78	0,71	0,66

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	400 x 1200	500 x 500	500 x 600	500 x 800	600 x 1000	500 x 1200	500 x 1600	500 x 2000	600 x 600	600 x 800	600 x 1000	600 x 1200	600 x 1000	600 x 2000
9	4,95	48,6	15550	8100	9720	12960	16200	19440	25920	32400	11660	15550	19400	23330	31100	38880
			0,124	0,153	0,139	0,12	0,11	0,103	0,0938	0,0886	0,124	0,106	0,0956	0,0886	0,08	0,075
			1,2	1,5	1,4	1,2	1,1	1	0,02	0,87	1,2	1	0,94	0,87	0,79	0,74
10	6,12	60	17280	9000	10800	14400	18000	21600	28800	36000	12960	17280	21600	25920	34560	43200
			0,15	0,186	0,168	0,146	0,133	0,124	0,114	0,107	0,15	0,129	0,116	0,107	0,0971	0,091
			1,5	1,8	1,6	1,4	1,3	1,2	1,1	1,1	1,5	1,3	1,1	1,1	0,95	0,89
11	7,4	72,6	19010	9900	11880	15840	19800	23760	31680	39600	14260	19010	23760	28510	38020	47520
			0,179	0,221	0,205	0,174	0,158	0,1428	0,135	0,128	0,179	0,153	0,138	0,128	0,116	0,108
			1,8	2,2	2	1,7	1,6	1,5	1,8	1,3	1,8	1,5	1,4	1,3	1,1	1,1
12	8,8	86,4	20740	10800	12960	17280	21600	25920	34560	43200	15550	20740	25920	31100	41470	51840
			0,2	0,26	0,235	0,204	0,186	0,174	0,159	0,15	0,21	0,18	0,162	0,15	0,136	0,127
			2,1	2,6	2,3	2	1,8	1,7	1,6	1,5	2,1	1,8	1,6	1,5	1,3	1,2
13	10,35	101	22460	11700	14040	18720	23400	28080	37440	46800	16850	22460	28080	33700	44930	56160
			0,243	0,301	0,272	0,236	0,215	0,201	0,184	0,174	0,243	0,208	0,187	0,174	0,157	0,147
			2,4	3	2,7	2,3	2,1	2	1,8	1,7	2,4	2	1,8	1,7	1,5	1,4
14	12	118	24190	12600	15120	20160	25200	30240	40320	50400	18140	24190	30240	36290	48380	60480
			0,279	0,345	0,311	0,27	0,246	0,23	0,211	0,199	0,279	0,238	0,215	0,199	0,18	0,169
			2,7	3,4	3,1	2,7	2,4	2,3	2,1	2	2,7	2,3	2,1	2	1,8	1,7
15	13,75	135	25920	13500	16200	21600	27000	32400	43200	54000	19440	25920	32400	38880	51840	64800
			0,316	0,391	0,353	0,307	0,28	0,262	0,239	0,226	0,316	0,271	0,244	0,226	0,204	0,191
			3,1	3,9	3,5	3	2,7	2,6	2,3	2,2	3,1	2,7	2,4	2,2	2	1,9
16	15,65	153	27650	14400	17280	23040	28800	34560	46080	57600	20740	27650	34560	41470	55300	69120
			0,353	0,44	0,398	0,346	0,315	0,294	0,269	0,254	0,356	0,305	0,274	0,254	0,23	0,215
			3,5	4,3	3,9	3,4	3,1	2,9	2,6	2,5	3,5	3	2,7	2,5	2,3	2,1
17	17,7	173	29380	15300	18360	24480	30600	36720	48860	61200	22030	29380	36720	44060	58750	73440
			0,398	0,492	0,444	0,386	0,352	0,329	0,301	0,284	0,398	0,34	0,307	0,284	0,257	0,241
			3,9	4,8	4,4	3,8	3,5	3,2	3	2,8	3,9	3,3	3,	2,8	2,5	2,4
18	19,8	198	31100	16200	19440	25920	32400	38880	51840	64800	23330	31100	38880	46660	62200	77760
			0,447	0,546	0,494	0,429	0,391	0,365	0,33	0,316	0,442	0,376	0,34	0,316	0,285	0,267
			4,3	5,4	4,8	4,2	3,8	3,6	3,3	3,1	4,3	3,7	3,3	3,1	2,8	2,6
19	22,1	217	32830	17100	20520	27360	34200	41040	54720	68400	24620	32830	41040	49250	65660	82080
			0,488	0,603	0,545	0,473	0,431	0,403	0,369	0,349	0,488	0,417	0,376	0,349	0,315	0,295
			4,8	5,9	5,3	4,6	4,2	4	3,6	3,4	4,8	4,1	3,7	3,4	3,1	2,9
20	24,5	240	34560	18000	21600	28800	36000	43200	57600	72000	25920	34560	43200	51840	69120	86400
			0,536	0,663	0,599	0,52	0,474	0,443	0,405	0,383	0,536	0,458	0,413	0,383	0,346	0,324
			5,3	6,5	5,9	5,1	4,6	4,3	4	3,8	5,3	4,5	4,1	3,8	3,4	3,2

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	600 x 2400	800 x 800	800 x 1000	800 x 1200	800 x 1600	800 x 2000	800 x 2400	800 x 3200	1000 x 1000	1000 x 1200	1000 x 1600	1000 x 2000	1000 x 2400	1000 x 3200
0,5	0,01	0,1	2590	1150	1440	1730	2305	2880	3455	4610	1800	2160	2880	3600	4320	5760
			0,0004	0,0005	0,0004	0,0004	0,0003	0,0003	0,0003	0,0003	0,0004	0,0003	0,0003	0,00025	0,0002	0,0002
			0,004	0,0046	0,0041	0,0037	0,0032	0,003	0,0028	0,0026	0,0035	0,0032	0,0027	0,0025	0,0023	0,0021
0,6	0,02	0,2	3140	1380	1730	2075	2765	3455	4150	5530	2160	2590	3455	4320	5185	6910
			0,0005	0,0006	0,0006	0,0005	0,0004	0,0004	0,0004	0,0004	0,0005	0,0004	0,0004	0,0003	0,0003	0,0003
			0,005	0,0064	0,0056	0,0051	0,0045	0,0041	0,0038	0,0035	0,0048	0,0043	0,0037	0,0034	0,0031	0,002<...>
0,7	0,03	0,3	3630	1615	2015	2420	3225	4030	4840	6450	2520	3025	4030	5040	6050	80<...>
			0,0007	0,0008	0,0007	0,0006	0,0006	0,0005	0,0005	0,0006	0,0006	0,0006	0,0005	0,0005	0,0004	0,0004
			0,0067	0,0087	0,0072	0,0067	0,0058	0,0054	0,005	0,0046	0,0063	0,0057	0,0049	0,0044	0,0041	0,0038
0,8	0,04	0,4	4150	1845	2305	2765	3665	4610	5530	7375	2880	3455	4610	5760	6910	92<...>5
			0,0009	0,0011	0,0009	0,0009	0,0008	0,0007	0,0006	0,0006	0,0008	0,0007	0,0006	0,0006	0,0005	0,0005
			0,0084	0,011	0,0093	0,0084	0,0074	0,0068	0,0064	0,0059	0,008	0,0072	0,0062	0,0057	0,0053	0,0048
0,9	0,05	0,5	4665	2075	2590	3110	4145	5185	5220	8295	3240	3990	5185	6480	7775	10370
			0,0011	0,0013	0,0012	0,0011	0,001	0,0009	0,0008	0,0008	0,001	0,0009	0,0008	0,0007	0,0007	0,0006
			0,01	0,013	0,011	0,011	0,01	0,0084	0,0079	0,0074	0,0098	0,0089	0,0077	0,007	0,0066	0,006
1	0,06	0,6	5185	2305	2380	3455	4610	5760	6910	9215	3600	4320	5760	7200	8640	<...>
			0,0013	0,0016	0,0014	0,0013	0,0011	0,001	0,001	0,0009	0,0012	0,0011	0,001	0,0009	0,0008	0,0<...>
			0,013	0,016	0,014	0,013	0,011	0,01	0,0096	0,0089	0,012	0,011	0,0094	0,0085	0,008	0,<...>
1,2	0,09	0,9	6220	2765	3455	4145	5530	6910	8296	11060	4320	5185	6910	8640	10370	1<...>
			0,0018	0,0022	0,002	0,0018	0,0016	0,0015	0,0014	0,0013	0,0017	0,0016	0,0013	0,0012	0,0011	0,001
			0,017	0,022	0,019	0,017	0,015	0,014	0,013	0,012	0,017	0,015	0,013	0,012	0,011	0,01
1,4	0,12	1,2	7260	3225	4030	4840	6450	8065	9675	12900	5040	6060	8065	10080	12100	1<...>0
			0,0024	0,0029	0,0026	0,0024	0,0021	0,0019	0,0018	0,0017	0,0023	0,002	0,0018	0,0016	0,0015	0,0014
			0,023	0,029	0,025	0,023	0,021	0,019	0,018	0,017	0,022	0,02	0,017	0,016	0,015	0,014
1,6	0,16	1,5	8295	3685	4610	5530	7375	9215	11060	14750	5760	6910	9215	11520	13820	18430
			0,003	0,0037	0,0033	0,003	0,0027	0,0005	0,0023	0,0022	0,0029	0,0026	0,0023	0,0021	0,0019	0,0018
			0,03	0,037	0,032	0,03	0,026	0,024	0,023	0,021	0,028	0,026	0,022	0,02	0,019	0,017
1,8	0,2	1,9	9330	4145	5185	6220	8295	10370	12440	16590	6480	7776	10370	12960	15550	20740
			0,0038	0,0046	0,0041	0,0038	0,0033	0,0031	0,0029	0,0027	0,0036	0,0032	0,0026	0,0026	0,0024	0,0022
			0,037	0,045	0,04	0,037	0,033	0,03	0,028	0,026	0,036	0,032	0,028	0,025	0,023	0,021
2	0,24	24	10370	4610	5760	6910	9215	11520	13820	18430	7200	8640	11520	14400	17280	23040
			0,0045	0,0056	0,005	0,0045	0,004	0,0037	0,0035	0,0033	0,0043	0,0039	0,0034	0,0031	0,0029	0,0027
			0,045	0,055	0,049	0,045	0,039	0,036	0,034	0,032	0,043	0,038	0,033	0,03	0,028	0,026
2,5	0,38	3,7	12960	5760	7200	8640	11520	14400	17280	23040	9000	10800	14400	18000	21600	28800
			0,0068	0,0085	0,0075	0,0068	0,0061	0,0056	0,0053	0,0049	0,0065	0,0059	0,0061	0,0047	0,0044	0,004
			0,067	0,083	0,073	0,067	0,059	0,055	0,052	0,048	0,064	0,058	0,05	0,046	0,043	0,039
3	0,55	5,4	15550	6910	8640	10370	13820	17280	20740	27650	10800	12960	17230	21600	25920	34560
			0,0086	0,0118	0,0105	0,0096	0,0085	0,0078	0,0074	0,0063	0,0091	0,0082	0,0072	0,0065	0,0061	0,0056
			0,094	0,18	0,1	0,094	0,083	0,077	0,072	0,067	0,089	0,081	0,07	0,064	0,06	0,055
3,5	0,75	7,3	18140	8065	10080	12100	16130	20160	24190	32260	12600	15120	20160	25200	30240	40320
			0,0127	0,0157	0,0139	0,0127	0,0112	0,0103	0,0098	0,0091	0,0121	0,0109	0,0095	0,0086	0,0081	0,0074
			0,12	0,15	0,14	0,12	0,11	0,1	0,096	0,089	0,120	0,11	0,093	0,085	0,079	0,073
4	0,98	9,6	20740	9216	11520	13820	18430	23040	27650	36860	14400	17280	23040	28800	34560	46080
			0,0162	0,02	0,0177	0,0162	0,0143	0,0132	0,0125	0,0116	0,0154	0,014	0,0191	0,011	0,0103	0,0095
			0,16	0,2	0,17	0,16	0,14	0,13	0,12	0,11	0,15	0,14	0,12	0,11	0,1	0,093
4,5	1,24	12,1	23330	10370	12960	15550	20740	25920	31100	41470	16200	19440	25920	32400	38880	51840
			0,0201	0,0249	0,022	0,0201	0,0178	0,0164	0,0155	0,0144	0,0192	0,0173	0,015	0,0137	0,0126	0,0117
			0,2	0,24	0,22	0,2	0,17	0,16	0,15	0,14	0,19	0,17	0,15	0,13	0,13	0,12
5	1,53	15	25920	11520	14400	17280	23040	28800	34560	46060	18000	21600	28800	36000	43200	57600
			0,0244	0,0302	0,0267	0,0244	0,0216	0,0199	0,0188	0,0174	0,0232	0,021	0,0182	0,01666	0,0155	0,0142
			0,24	0,3	0,26	0,24	0,21	0,2	0,18	0,17	0,23	0,21	0,18	0,16	0,15	0,14
5,5	1,85	18,2	28510	12670	15840	19000	25340	31680	38020	50690	19800	23760	31680	39600	47520	63360
			0,029	0,0359	0,0318	0,029	0,0257	0,0237	0,0224	0,0208	0,0277	0,025	0,0217	0,0198	0,0195	0,0169
			0,28	0,35	0,31	0,28	0,25	0,23	0,22	0,2	0,27	0,25	0,21	0,19	0,18	0,17
6	2,2	21,6	31100	13820	17280	20740	27650	34570	41470	55300	21600	25920	34560	43200	51840	69120
			0,0341	0,0421	0,0373	0,0341	0,0801	0,0279	0,0263	0,0243	0,0325	0,0293	0,0255	0,0232	0,0217	0,019
			0,33	0,41	0,37	0,33	0,3	0,27	0,26	0,24	0,32	0,29	0,25	0,23	0,21	0,19
6,5	2,58	25,4	33700	14980	18720	22460	29950	36440	44930	59900	23400	28060	37440	46800	51660	74880
			0,0364	0,0488	0,0431	0,0394	0,0349	0,0322	0,0304	0,0282	0,0376	0,034	0,0295	0,0269	0,0252	0,023
			0,39	0,48	0,42	0,39	0,34	0,32	0,3	0,28	0,37	0,33	0,29	0,26	0,25	0,23
7	3	29,4	36290	16130	20160	24190	32260	40820	48380	64510	25200	30240	40320	50400	60480	80640
			0,0452	0,0559	0,0494	0,0452	0,04	0,0369	0,0348	0,0323	0,0431	0,0389	0,0338	0,0309	0,0288	0,0264
			0,44	0,55	0,48	0,44	0,39	0,36	0,34	0,32	0,42	0,38	0,33	0,30	0,28	0,26
7,5	3,44	33,7	38880	17280	21600	25920	34560	43200	51840	69120	27000	32400	43200	54000	64800	86400
			0,0513	0,0634	0,0561	0,0513	0,0453	0,0418	0,0395	0,0367	0,0489	0,0442	0,0384	0,035	0,0327	0,0299
			0,5	0,62	0,55	0,5	0,44	0,41	0,39	0,36	0,48	0,43	0,38	0,34	0,32	0,29
8	3,91	38,4	41470	18430	23040	27650	36860	46080	55300	73730	28000	34560	46060	57600	69120	92160
			0,0577	0,0714	0,0631	0,0577	0,051	0,0471	0,0445	0,0413	0,056	0,0497	0,0432	0,0393	0,0368	0,0337
			0,57	0,7	0,62	0,57	0,5	0,46	0,44	0,4	0,54	0,49	0,42	0,39	0,36	0,33
8,5	4,42	43,3	44060	19580	24480	29380	39170	4896	58750	78340	30600	36720	48960	61200	73400	97920
			0,0645	0,0798	0,0706	0,0645	0,051	0,0526	0,0497	0,0461	0,0615	0,0556	0,0483	0,044	0,0411	0,0376
			0,63	0,78	0,69	0,63	0,56	0,52	0,49	0,45	0,6	0,65	0,47	0,43	0,4	0,37
9	4,95	48,6	46660	20740	25920	31100	41470	51840	62210	82940	32400	38880	51840	64800	77760	103700
			0,0716	0,0886	0,0784	0,0716	0,0633	0,0584	0,0552	0,0512	0,0683	0,0617	0,0536	0,0488	0,0457	0,0418
			0,7	0,87	0,77	0,7	0,62	0,57	0,54	0,5	0,67	0,61	0,53	0,48	0,45	0,41
10	6,12	60	51840	23040	28800	34560	46080	57600	69120	92190	36000	43200	57600	72000	86400	115200
			0,0869	0,107	0,0906	0,086	0,0768	0,0709	0,067	0,0621	0,0828	0,0749	0,065	0,0592	0,0554	0,0507
			0,85	1,1	0,93	0,85	0,75	0,7	0,6	0,61	0,81	0,73	0,64	0,58	0,54	0,5
11	7,4	72,6	57020	25340	31680	38020	50690	63360	76030	101400	39600	47520	63360	79200	95040	126700
			0,103	0,128	0,113	0,103	0,0915	0,0844	0,0798	0,074	0,074	0,0987	0,0774	0,0705	0,066	0,0604
			1	1,3	1,1	1,0	0,9	0,83	0,78	0,73	0,97	0,87	0,76	0,69	0,65	0,59
12	8,8	86,4	62200	27600	34560	41470	55300	69120	82940	110600	43200	51840	69120	86400	103700	138200
			0,121	0,15	0,133	0,121	0,107	0,099	0,0936	0,0868	0,116	0,105	0,0908	0,0827	0,0774	0,0703
			1,2	1,5	1,3	1,2	1,1	0,97	0,92	0,85	1,1	1	0,89	0,81	0,76	0,69
13	10,35	101	67390	29950	37440	44930	55900	74880	89860	119800	46800	56160	74880	93600	112300	149800
			0,141	0,174	0,154	0,141	0,124	0,115	0,108	0,1	0,134	0,121	0,106	0,0958	0,0896	0,0820
			1,4	1,7	1,5	1,4	1,2	1,1	1,1	0,99	1,3	1,2	1	0,94	0,86	0,8
14	12	118	72580	32260	40320	48380	64500	80640	96770	129000	50400	60480	80640	100800	121000	161300
			0,161	0,19	0,176	0,161	0,142	0,131	0,124	0,115	0,154	0,139	0,120	0,11	0,103	0,0939
			1,6	2,0	1,7	1,6	1,4	1,3	1	1,1	1,5	1,4	1,2	1,1	1,0	0,92
15	13,75	135	77760	34560	43200	51840	69120	86400	103700	138200	54000	64800	86400	108000	129600	172800
			0,183	0,226	0,2	0,183	0,162	0,149	0,141	0,131	0,174	0,157	0,137	0,125	0,117	0,107
			1,8	2,2	2	1,8	1,6	1,5	1,4	1,3	1,7	1,5	1,3	1,2	1,1	1
16	15,65	153	82940	36860	46080	55300	73730	92160	110600	147460	57600	69180	92160	115200	138200	184300
			0,206	0,254	0,225	0,206	0,182	0,168	0,159	0,147	0,196	0,177	0,154	0,14	0,131	0,12
			2	2,5	2,2	2	1,8	1,6	1,6	1,4	1,9	1,7	1,5	1,4	1,3	1,2
17	17,7	173	88130	39170	48960	58750	78340	97920	117500	156700	61200	73440	97920	122400	146900	195800
			0,23	0,284	0,251	0,23	0,203	0,188	0,177	0,164	0,219	0,198	0,172	0,157	0,147	0,134
			2,3	2,8	2,5	2,3	2	1,8	1,7	1,6	2,1	1,9	1,7	1,5	1,4	1,3
18	19,8	194	93310	41470	51840	62210	82950	103680	124400	165890	64800	77760	103700	129600	155500	207400
			0,255	0,316	0,279	0,255	0,226	0,208	0,197	0,182	0,243	0,22	0,191	0,174	0,163	0,149
			2,5	3,1	2,7	2,5	2,2	2	1,9	1,8	2,4	2,2	1,9	1,7	1,6	1,5
19	22,1	217	98500	43780	54720	65660	87550	109400	131300	175100	68400	82080	109400	136800	164200	218900
			0,282	0,349	0,308	0,282	0,249	0,23	0,217	0,201	0,269	0,243	0,211	0,192	0,18	0,164
			2,8	3,4	3	2,8	2,4	2,3	2,1	2	2,6	2,4	2,1	1,9	1,8	1,6
20	24,5	240	103700	46080	57600	69120	92160	115200	138200	184300	72000	86400	115200	144000	172800	230400
			0,31	0,383	0,339	0,31	0,274	0,253	0,239	0,221	0,295	0,267	0,232	0,211	0,197	0,181
			3	3,8	3,3	3	2,7	2,5	2,3	2,2	2,9	2,6	2,3	2,1	1,9	1,8

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	1000 x 4000	1200 x 1200	1200 x 1600	1200 x 2000	1200 x 2400	1200 x 3200	1200 x 4000	1600 x 1600	1600 x 2000	1600 x 2400	1600 x 3200	1600 x 4000	2000 x 2000	2000 x 2400
0,5	0,01	0,1	7200	2590	3465	4320	5185	6910	8640	4610	5760	8910	9220	11520	7200	8640
			0,0002	0,0003	0,0002	0,0002	0,0002	0,0002	0,0002	0,0002	0,0002	0,0002	0,0002	0,0001	0,0002	0,0001
			0,002	0,0028	0,0024	0,0021	0,002	0,0018	0,0018	0,0020	0,0017	0,0016	0,0014	0,0013	0,0015	0,0013
0,6	0,08	0,2	8640	3110	4145	5185	6220	8295	10370	5530	6910	8295	11060	13520	8640	10370
			0,0003	0,0004	0,0003	0,0003	0,0003	0,0002	0,0002	0,0003	0,0002	0,0002	0,0002	0,0002	0,0002	0,0002
			0,0027	0,0038	0,0033	0,0029	0,0027	0,0024	0,0023	0,0027	0,0024	0,0022	0,0018	0,0018	0,0021	0,0019
0,7	0,03	0,3	10080	3630	4840	6050	7260	9680	12100	6450	8065	9680	12900	16130	10080	12100
			0,0004	0,0005	0,0004	0,0004	0,0004	0,0003	0,0003	0,0004	0,0003	0,0003	0,0003	0,0002	0,0003	0,0003
			0,0036	0,005	0,0043	0,0039	0,0036	0,0032	0,0030	0,0036	0,0032	0,0029	0,0026	0,0024	0,0028	0,0025
0,8	0,04	0,4	11520	4145	5530	6910	3295	11060	12820	7375	9215	11060	14750	18430	11520	13820
			0,0005	0,0006	0,0006	0,0005	0,0005	0,0004	0,0004	0,0005	0,0004	0,0004	0,0003	0,0003	0,0004	0,0003
			0,0046	0,0064	0,0055	0,0049	0,0046	0,0041	0,0039	0,0046	0,004	0,0037	0,0033	0,003	0,0035	0,0032
0,9	0,05	0,5	12960	4665	6220	7775	9330	12440	15550	8295	10370	12440	16590	20740	12960	15550
			0,0006	0,0008	0,0007	0,0006	0,0006	0,0005	0,0005	0,0006	0,0005	0,0005	0,0004	0,0004	0,0004	0,0004
			0,0057	0,0079	0,0068	0,0061	0,0057	0,0051	0,0048	0,0051	0,005	0,0046	0,0041	0,0037	0,0044	0,004
1	0,06	0,6	14400	5185	6910	8640	10370	13820	17280	9220	11520	13820	18430	23040	14400	17280
			0,0007	0,001	0,0008	0,0008	0,0007	0,0006	0,0006	0,0007	0,0006	0,0006	0,0005	0,0005	0,0005	0,0005
			0,0069	0,0096	0,0083	0,0074	0,0069	0,0062	0,0058	0,0069	0,0061	0,0056	0,0049	0,0045	0,0053	0,0048
1,2	0,09	0,8	17280	6220	8295	10370	12440	16590	20740	11069	13820	16590	22120	27120	17200	20740
			0,001	0,0014	0,0012	0,0011	0,001	0,001	0,0008	0,0010	0,0009	0,0008	0,0007	0,0006	0,0008	0,0007
			0,0096	0,013	0,012	0,01	0,0096	0,0087	0,0081	0,0096	0,0085	0,0078	0,0069	0,0064	0,0074	0,0067
1,4	0,72	1,2	20160	7260	9675	12100	14520	19350	24190	12900	16130	19350	25800	32260	20160	24190
			0,0013	0,0018	0,0016	0,0014	0,0013	0,0012	0,0011	0,0013	0,0012	0,0011	0,0009	0,0009	0,001	0,0009
			0,018	0,018	0,015	0,014	0,013	0,012	0,011	0,013	0,011	0,01	0,0091	0,0084	0,0098	0,0089
1,6	0,16	1,5	23040	8295	11060	13820	16590	22120	27650	24750	18430	22120	29490	36860	23040	27650
			0,0017	0,0025	0,002	0,0018	0,0017	0,0015	0,0014	0,0016	0,0015	0,0013	0,0012	0,0011	0,0013	0,0012
			0,016	0,023	0,02	0,018	0,016	0,015	0,014	0,016	0,014	0,013	0,012	0,011	0,013	0,011
1,8	0,2	1,9	25920	9330	12440	15550	18660	24880	31100	16590	20740	24880	33180	41470	25920	31100
			0,0021	0,0029	0,0025	0,0022	0,0021	0,0019	0,0018	0,0021	0,0018	0,0017	0,0015	0,0014	0,0016	0,0014
			0,02	0,028	0,024	0,022	0,020	0,018	0,017	0,020	0,018	0,016	0,014	0,013	0,016	0,014
2	0,24	24	28800	10370	13820	17300	20740	27650	34560	18430	23030	27650	36860	46080	28800	34560
			0,0025	0,0035	0,003	0,0027	0,0025	0,0023	0,0021	0,0025	0,0022	0,002	0,0018	0,0017	0,0019	0,0017
			0,025	0,034	0,029	0,026	0,025	0,02	0,021	0,025	0,022	0,02	0,018	0,016	0,019	0,017
2,5	0,38	3,7	36000	12960	17230	21600	25920	34560	43200	23040	28800	34560	46080	57600	36000	43200
			0,0038	0,0053	0,0045	0,0041	0,0038	0,0034	0,0032	0,0038	0,0083	0,0031	0,0027	0,0025	0,0029	0,0026
			0,037	0,052	0,044	0,04	0,037	0,033	0,031	0,037	0,033	0,03	0,026	0,024	0,029	0,026
3	0,55	5,4	43200	15550	20740	25920	31100	41470	51840	2765	34560	41470	55300	69120	43200	51840
			0,0053	0,0074	0,0063	0,0057	0,0053	0,0048	0,0045	0,0053	0,0047	0,0043	0,0038	0,0056	0,0041	0,0037
			0,052	0,072	0,062	0,056	0,052	0,047	0,044	0,052	0,046	0,042	0,037	0,034	0,04	0,036
3,5	0,75	7,3	50400	18140	24190	30240	36290	48380	60480	32260	40320	48380	64510	80640	50400	60480
			0,007	0,0093	0,0084	0,0075	0,007	0,0063	0,0059	0,007	0,0062	0,0057	0,005	0,0046	0,0054	0,0049
			0,069	0,096	0,082	0,074	0,069	0,062	0,058	0,069	0,061	0,055	0,049	0,045	0,053	0,048
4	0,98	9,6	57600	20740	27650	34560	41470	55300	69120	36860	46080	55300	73720	92160	57600	69120
			0,0089	0,0125	0,0107	0,0096	0,0089	0,0081	0,0076	0,0089	0,0079	0,0072	0,0064	0,0059	0,0069	0,0062
			0,088	0,12	0,1	0,094	0,088	0,079	0,074	0,088	0,077	0,071	0,063	0,058	0,067	0,061
4,5	1,24	12,1	64800	23330	31100	38880	46660	62210	77760	41470	51840	62210	82940	103700	64800	77760
			0,011	0,0155	0,0133	0,0119	0,0111	0,01	0,0094	0,0111	0,0098	0,009	0,0079	0.0073	0,0085	0,077
			0,11	0,15	0,13	0,12	0,11	0,098	0,092	0,11	0,096	0,088	0,078	0,072	0,084	0,076
5	1,53	15,0	72000	25920	34560	43200	51840	69120	86400	46080	57600	69120	92460	115200	72000	86400
			0,0134	0,0138	0,0161	0,0145	0,0134	0,0121	0,0114	0,0134	0,0119	0,0109	0,0096	0,0089	0,0104	0,0094
			0,13	0,18	0,16	0,14	0,13	0,12	0,11	0,13	0,12	0,11	0,094	0,087	0,1	0,092
5,5	1,85	18,2	7200	28510	38020	47520	57020	76030	95040	50690	63360	76030	101380	126700	79200	95040
			0,016	0,0224	0,0192	0,0173	0,016	0,0145	0,0135	0,016	0,0141	0,012	0,0114	0,0106	0,0123	0,0111
			0,16	0,22	0,19	0,17	0,16	0,14	0,13	0,16	0,14	0,13	0,110	0,1	0,12	0,111
6	2,2	21,6	86400	31100	41470	51840	62210	82940	103700	55800	69120	82940	110600	138200	86400	103700
			0,0188	0,0263	0,0225	0,02	0,0188	0,017	0,0159	0,0188	0,0166	0,0152	0,0134	0,01240	0,0145	0,0131
			0,18	0,26	0,22	0,2	0,18	0,17	0,16	0,18	0,16	0,15	0,13	0,12	0,14	0,13
6,5	2,58	25,4	93600	33700	44930	56160	67400	89860	112320	59900	74880	89860	119810	149760	93600	112320
			0,0217	0,0304	0,026	0,0234	0,0217	0,0196	0,0184	0,0217	0,0912	0,0176	0,0155	0,0143	0,0168	0,0131
			0,21	0,3	0,26	0,23	0,21	0,19	0,18	0,21	0,19	0,17	0,15	0,14	0,16	0,15
7	3	29,4	100800	36290	48380	60480	72580	96770	121000	64510	80640	96770	129000	161300	100800	121000
			0,0249	0,0348	0,0298	0,0268	0,0249	0,0225	0,0211	0,0249	0,022	0,0201	0,0178	0,0164	0,0192	0,0173
			0,24	0,34	0,29	0,26	0,24	0,22	0,21	0,24	0,22	0,2	0,17	0,16	0,19	0,17
7,5	3,44	33,7	108000	38880	51840	64800	77760	103680	129600	69120	86400	103680	138240	172800	108000	129600
			0,0283	0,0395	0,0338	0,0305	0,0283	0,0255	0,0239	0,00282	0,025	0,022	0,0202	0,0186	0,02<...>	0,0191
			0,28	0,39	0,33	0,3	0,28	0,25	0,23	0,28	0,25	0,22	0,2	0,18	0,21	0,19
8	3,91	38,4	115200	41470	55300	69120	82940	110600	138200	73730	92160	110600	147500	184300	115200	138200
			0,0318	0,0445	0,0381	0,0343	0,0318	0,0287	0,0269	0,0318	0,0281	0,0257	0,0227	0,021	0,0245	0,0221
			0,31	0,44	0,37	0,34	0,31	0,28	0,26	0,31	0,28	0,25	0,22	0,21	0,24	0,22
8,5	4,42	43,3	122400	44060	58750	73440	88130	117000	146880	78340	97920	117500	156670	195840	122400	146880
			0,0355	0,0497	0,0425	0,0383	0,0355	0,0321	0,0301	0,0355	0,0314	0,0287	0,0254	0,0234	0,0274	0,0248
			0,035	0,49	0,42	0,38	0,35	0,31	0,3	0,35	0,31	0,28	0,25	0,23	0,27	0,24
9	4,95	48	129600	46660	62210	77760	93310	124400	155500	82940	103700	124400	165900	207400	129600	155500
			0,0395	0,0562	0,0472	0,0426	0,0395	0,0357	0,0334	0,0395	0,0349	0,0319	0,0282	0,0260	0,0304	0,0275
			0,39	0,54	0,46	0,42	0,39	0,35	0,33	0,39	0,34	0,31	0,28	0,6	0,3	0,27
10	6,12	60	144000	51840	69120	86400	103700	138200	172300	92160	115200	138200	184300	230400	144000	172800
			0,0479	0,0067	0,0573	0,0516	0,0479	0,0433	0,0405	0,0479	0,0423	0,0387	0,0342	0,0316	0,0369	0,0333
			0,47	0,66	0,56	0,51	0,47	0,42	0,4	0,47	0,42	0,38	0,34	0,31	0,36	0,53
11	7,4	72,6	158400	57020	76030	95040	114000	152100	190100	101400	126700	152100	202800	253400	153400	190100
			0,057	0,0798	0,0683	0,0615	0,057	0,0535	0,048	0,057	0,0504	0,0461	0,0408	0,0376	0,0439	0,0397
			0,56	0,78	0,67	0,6	0,56	0,51	0,47	0,56	0,49	0,45	0,4	0,37	0,43	0,39
12	8	86,4	172800	62210	82940	103700	124400	165900	209400	110600	138200	165900	221200	276500	172800	207400
			0,0669	0,0936	0,0801	0,0701	0,0669	0,0604	0,0566	0,066	0,0591	0,0541	0,0478	0,0441	0,0515	0,0465
			0,66	0,92	0,79	0,71	0,6	0,59	0,56	0,66	0,58	0,53	0,47	0,43	0,51	0,45
13	10,35	101	187200	67390	89860	112300	134800	179700	224600	119800	149800	179700	239600	299500	187200	224600
			0,0774	0,103	0,0927	0,0835	0,0774	0,07	0,0655	0,0774	0,0685	0,0626	0,0554	0,0511	0,0597	0,0539
			0,76	1,1	0,91	0,82	0,76	0,69	0,64	0,76	0,87	0,61	0,54	0,5	0,59	0,52
14	12	118	201600	72580	96770	121000	145200	193500	241900	129000	161300	193500	258000	322800	201600	241900
			0,0887	0,124	0,106	0,09	0,0887	0,0802	0,0751	0,0887	0,0785	0,0717	0,0634	0,0585	0,0682	0,0617
			0,87	1,2	1	0,94	0,87	0,79	0,74	0,87	0,77	0,7	0,62	0,57	0,67	0,61
15	13,75	135	216000	77760	103700	129600	155500	207400	259200	132200	172800	207400	276500	345600	216000	259200
			0,101	0,141	0,121	0,109	0,101	0,091	0,0651	0,101	0,089	0,0811	0,072	0,0664	0,0776	0,0701
			0,9	1,4	1,2	1,1	0,99	0,89	0,84	0,99	0,87	0,8	0,11	0,65	0,76	0,69
16	15,65	153	230400	82940	110600	138240	165900	221200	276500	147500	184300	221200	294900	368600	230400	276500
			0,113	0,159	0,136	0,122	0,113	0,102	0,0999	0,113	0,1	0,0916	0,081	0,0748	0,0871	0,0789
			1,1	1,6	1,3	1	1,1	1	0,94	1,1	0,98	0,90	0,79	0,73	0,86	0,77
17	17,7	173	244200	88130	117500	146900	176300	235000	293800	156700	195800	295000	313300	391700	244800	293800
			0,127	0,177	0,152	0,137	0,127	0,114	0,107	0,127	0,11	0,102	0,0905	0,0835	0,0976	0,0882
			1,2	1,7	1,5	1,3	1,2	1,1	1,1	1,2	1,1	1,0	0,89	0,82	0,96	0,87
18	19,7	194	259200	93300	124400	155500	186600	248800	311000	165900	207350	248800	381800	414700	259200	311000
			0,141	0,197	0,168	0,152	0,141	0,127	0,119	0,141	0,124	0,114	0,101	0,0928	0,108	0,0979
			1,4	1,9	1,7	1,5	1,4	1,2	1,2	1,4	1,2	1,1	0,9	0,91	1,1	0,96
19	22,1	217	273600	98500	131300	164200	197000	262700	328300	175100	218900	262700	350200	437800	273600	328300
			0,156	0,217	0,186	0,167	0,155	0,14	0,131	0,155	0,137	0,126	0,111	0,102	0,12	0,108
			1,5	2,1	1,8	1,6	1,5	1,4	1,3	1,5	1,3	1,2	1,1	1	1,2	1,1
20	24,5	240	288000	103700	138200	172800	207400	276500	345600	184300	230400	276600	36800	460200	288000	345600
			0,171	0,239	0,204	0,184	0,171	0,154	0,144	0,171	0,151	0,138	0,122	0,112	0,132	0,119
			1,7	2,3	2	1,8	1,7	1,5	1,4	1,7	1,5	1,4	1,2	1,1	1,3	1,2

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	2000 x 3200	2000 x 4000	2400 x 2400	2400 x 3200	2400 x 4000	3200 x 3200	3200 x 4000
0,5	0,01	0,1	11520	14400	10370	13820	17280	18430	28070
			0,0001	0,0001	0,0001	0,0001	0,0001	0,0001	0,0001
			0,0012	0,0011	0,0012	0,001	0,0009	0,0009	0,0008
0,6	0,02	0,2	13820	17260	12440	16590	20140	12120	27650
			0,0002	0,0002	0,0002	0,0001	0,0001	0,0001	0,0001
			0,0016	0,0015	0,0017	0,0014	0,0013	0,0012	0,0011
0,7	0,03	0,3	16130	20160	14520	18350	24190	25800	32260
			0,0002	0,0002	0,0002	0,0002	0,0002	0,0002	0,0001
			0,0022	0,0020	0,0022	0,0019	0,0017	0,0016	0,0014
0,8	0,04	0,4	18430	23040	16590	22190	27650	29490	36860
			0,0003	0,0003	0,0003	0,0003	0,0002	0,0002	0,0002
			0,0028	0,0025	0,0029	0,0024	0,0022	0,002	0,0018
0,9	0,05	0,5	20740	25920	18660	24880	31100	33180	41470
			0,0004	0,0003	0,0004	0,0003	0,0003	0,0003	0,0002
			0,0034	0,0031	0,0035	0,003	0,0027	0,0025	0,0022
1	0,06	0,6	23040	28800	20740	27650	34560	36860	46080
			0,0004	0,0004	0,0004	0,0004	0,0003	0,0003	0,0003
			0,0042	0,0038	0,0043	0,0037	0,0033	0,0031	0,0027
1,2	0,09	0,9	27650	34660	24880	33180	41470	44240	55300
			0,0006	0,0005	0,0006	0,0005	0,0005	0,0004	0,0004
			0,0058	0,0053	0,006	0,0051	0,0046	0,0043	0,0038
1,4	0,12	1,2	32260	40320	29030	38710	48380	51610	64510
			0,0008	0,0007	0,0008	0,0007	0,0006	0,0006	0,0005
			0,0077	0,007	0,008	0,0068	0,0061	0,0057	0,005
1,6	0,16	1,5	36860	46080	33180	44240	55300	58980	73730
			0,001	0,0009	0,0010	0,0009	0,0008	0,0007	0,0007
			0,0099	0,009	0,01	0,0087	0,0076	0,0073	0,0064
1,8	0,2	1,9	41470	51840	37320	49770	62210	66360	82940
			0,0013	0,0011	0,0013	0,0011	0,0010	0,0009	0,0009
			0,012	0,011	0,013	0,011	0,0097	0,009	0,008
2	0,24	2,4	46080	57600	41470	55500	69120	73730	92160
			0,0015	0,0014	0,0016	0,0013	0,0012	0,0011	0,001
			0,015	0,014	0,015	0,013	0,012	0,011	0,0097
2,5	0,38	3,7	57600	72000	51840	69120	86400	92160	115200
			0,0023	0,0021	0,0024	0,0024	0,002	0,0018	0,0015
			0,022	0,02	0,023	0,02	0,018	0,016	0,015
3	0,55	5,4	69120	86400	62200	82940	105700	110600	138200
			0,0013	0,0029	0,0033	0,002	0,0025	0,0024	0,0021
			0,031	0,028	0,032	0,02	0,025	0,023	0,02
3,5	0,75	7,3	80640	100800	72580	96770	121000	129000	161300
			0,0042	0,0039	0,0044	0,0037	0,0034	0,0031	0,0028
			0,041	0,038	0,043	0,037	0,053	0,031	0,027

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	2000 x 3200	2000 x 4000	2400 x 2400	2400 x 3200	2400 x 4000	9200 x 3200	3200 x 4000
4	0,98	9,6	92160	115200	82940	110600	138200	147500	184300
			0,0054	0,0049	0,0056	0,0048	0,0043	0,0040	0,0035
			0,053	0,048	0,055	0,047	0,042	0,039	0,034
4,5	1,24	12,1	103700	129600	93300	124400	155500	166000	207400
			0,0067	0,0061	0,0069	0,0059	0,0053	0,0049	0,0044
			0,066	0,06	0,068	0,068	0,052	0,046	0,043
5	1,53	15	115200	144000	103700	138200	172800	184300	230400
			0,0081	0,0074	0,0084	0,0072	0,0065	0,0060	0,0053
			0,08	0,073	0,082	0,07	0,063	0,059	0,052
5,5	1,85	18,2	126700	158400	114000	152000	190000	202700	253400
			0,0097	0,0088	0,01	0,0085	0,0077	0,0071	0,0063
			0,09	0,086	0,098	0,085	0,075	0,07	0,062
6	2,2	21,6	138200	172800	124400	166000	207400	221200	276500
			0,0114	0,0103	0,0114	0,01	0,009	0,0084	0,0074
			0,11	0,1	0,11	0,098	0,088	0,082	0,073
6,5	2,58	25,4	149800	187200	134800	179700	224600	239600	299500
			0,0131	0,012	0,0136	0,0116	0,0104	0,0097	0,0086
			0,13	0,12	0,13	0,11	0,1	0,095	0,084
7	3	29,4	161300	201600	145200	193500	242000	258000	322600
			0,0161	0,0137	0,0155	0,0133	0,012	0,0111	0,0098
			0,15	0,13	0,15	0,13	0,12	0,11	0,096
7,5	3,44	33,7	172800	216000	155500	207400	259200	276500	345600
			0,0171	0,0156	0,0176	0,0151	0,0136	0,0126	0,0111
			0,17	0,15	0,17	0,15	0,15	0,12	0,11
8	3,91	38	184300	230400	166000	221200	276500	295000	368600
			0,0192	0,0175	0,0198	0,017	0,0153	0,0142	0,0125
			0,19	0,17	0,19	0,17	0,15	0,14	0,12
8,5	4,42	43,3	195800	244800	176300	235000	293800	313300	391700
			0,0215	0,0222	0,019	0,0171	0,0158	0,0158	0,014
			0,21	0,19	0,22	0,19	0,17	0,16	0,14
9	4,95	48,6	207400	259200	186600	248800	311000	331800	414700
			0,0239	0,0217	0,0246	0,021	0,019	0,0176	0,015
			0,23	0,21	0,24	0,21	0,19	0,17	0,15
10	6,12	60	230400	288000	207400	276500	343600	368600	460800
			0,029	0,0264	0,0298	0,255	0,023	0,0213	0,0189
			0,28	0,28	0,29	0,26	0,23	0,21	0,19
11	7,4	72,6	253400	316800	228100	304100	380200	405500	506900
			0,0345	0,0314	0,0355	0,0304	0,0274	0,0254	0,0225
			0,34	0,31	0,35	0,3	0,27	0,25	0,22
12	8,8	86,4	276500	345600	248800	331800	414700	442400	553000
			0,0406	0,0369	0,0417	0,0357	0,0321	0,0298	0,0263
			0,4	0,36	0,41	0,35	0,32	0,29	0,26

Скорость движения воздуха, м/с	Динамическое давление		Размеры сторон воздуховода, мм
	кгс/м2	Па	2000 x 3200	2000 x 4000	2400 x 2400	2400 x 3200	2400 x 4000	3200 x 3200	3200 x 4000
13	10,35	101	299500	374400	269600	359400	449300	479200	599200
			0,0469	0,0427	0,0483	0,0413	0,0372	0,0345	0,0305
			0,46	0,42	0,47	0,41	0,36	0,34	0,3
14	12	118	322600	403200	290300	387100	483800	516100	646100
			0,0537	0,0489	0,0553	0,0473	0,0426	0,0395	0,0349
			0,53	0,48	0,54	0,46	0,42	0,39	0,34
15	13,75	135	345600	432000	311000	414700	518400	553000	691200
			0,0609	0,0555	0,0627	0,0537	0,0484	0,0448	0,0397
			0,6	0,54	0,62	0,53	0,47	0,44	0,39
16	1565	15,3	368640	460800	331780	442400	553000	589800	737500
			0,0686	0,0624	0,0706	0,0604	0,0544	0,0505	0,0446
			0,67	0,61	0,69	0,59	0,55	0,5	0,44
17	17,7	173	391700	489600	350500	470000	587500	626700	783400
			0,0766	0,0698	0,0789	0,0675	0,0608	0,0564	0,499
			0,75	0,68	0,77	0,66	0,6	0,55	0,49
18	19,9	194	414700	518400	378200	497700	622100	663500	829400
			0,0851	0,0775	0,0876	0,075	0,0675	0,0627	0,0554
			0,85	0,76	0,86	0,74	0,66	0,61	0,54
19	22,1	217	437800	547200	394000	526300	656600	700400	875500
			0,0941	0,0856	0,0968	0,0829	0,0746	0,0692	0,0612
			0,92	0,84	0,95	0,81	0,73	0,68	0,68
20	24,5	240	460800	576000	414700	553000	691200	737300	921600
			0,102	0,0940	0,106	0,091	0,0819	0,0760	0,0672
			0,1	0,92	1	0,89	0,8	0,75	0,66

Показатель	Центральный угол, град.
	45	90
Коэффициент	0,23	0,35

ИС МЕГАНОРМ: примечание. При публикации в издании М., 1979 допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.

fп/fс	Lо/Lс	при fо/fс									при fо/fс
		0,65	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,65	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1
1	0,05	-	-	-	-	0,1	0,1	0,13	0,13	0,15	-	-	-	-	-18,9	-13	-8,6	-6,2	-3,9
	0,1	-	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	-	-14,5	-9,8	-5,9	-4,2	-2,8	-1,9	-1,3	-0,7
	0,2	0,2	0,2	0,25	0,3	0,3	0,35	0,38	0,42	0,45	-4,8	-2,9	-1,8	-0,9	-0,6	-0,3	-0,15	-0,04	0
	0,3	0,35	0,4	0,45	0,5	0,6	0,6	0,71	0,8	0,9	-1,6	-0,8	-0,4	0	0	0,1	0,2	0,2	0,2
	0,4	0,55	0,6	0,7	0,8	1	1,1	1,3	1,5	1,8	-0,45	-0,1	0,1	0,2	0,3	0,3	0,28	0,25	0,2
	0,5	0,75	1	1,2	1,5	1,7	2	2,4	2,8	3,5	0,05	0,2	0,3	0,4	0,4	0,4	0,3	0,3	0,25
	0,6	1,2	1,6	2	2,7	3,1	3,8	4,7	5,6	7,2	0,25	0,4	0,5	0,5	0,4	0,4	0,35	0,3	0,3
0,8	0,05	-	-	-	-	0,2	0,2	0,2	0,2	0,2	-	-	-	-	-17,6	-12	-8,3	-5,7	-3,6
	0,1	0,2	0,2	0,2	0,2	0,25	0,25	0,25	0,25	0,3	-	-13,3	-9	-5,3	-3,8	-2,5	-1,8	-1,1	-0,6
	0,2	0,3	0,3	0,3	0,3	0,35	0,4	0,4	0,45	0,55	-4,3	-2,5	-1,5	-0,8	-0,4	-0,2	0,2	0,05	0,1
	0,3	0,35	0,35	0,4	0,5	0,55	0,6	0,7	0,8	1	-1,4	-0,6	-0,2	0	0,2	0,2	0,2	0,2	0,25
	0,4	0,5	0,6	0,7	0,8	0,9	1	1,2	1,4	1,7	-0,35	0	0,2	0,3	0,35	0,35	0,3	0,3	0,3
	0,5	0,75	0,9	1,1	1,3	1,5	1,8	2,1	2,5	3,1	0,1	0,3	0,4	0,45	0,4	0,4	0,35	0,35	0,35
	0,6	1,1	1,4	1,8	2,3	2,7	3,3	4	4,8	6,1	0,35	0,5	0,5	0,55	0,5	0,5	0,35	0,35	0,35
	0,7	1,92	2,7	3,5	4,6	5,5	6,9	8,4	10,2	13,3	0,5	0,6	0,6	0,6	0,6	0,5	0,35	0,35	0,35
	0,8	3,9	6	8,2	<...>	<...>	<...>	<...>	<...>	<...>	<...>	<...>	<...>	<...>	<...>	<...>	<...>	<...>	<...>
0,65	0,01	-	-	-	-	-	-	-	0,2	0,2	-	-	-	-	-	-	-	-142,8	-91,4
	0,05	-	-	-	0,2	0,2	0,2	0,2	0,2	0,2	-	-	-	-22,3	-16,2	-11	-7,5	-5,2	-3,3
	0,1	0,2	0,25	0,25	0,25	0,25	0,25	0,25	0,3	0,3	-19,4	-12,4	-8,2	-4,9	-3,4	-2,2	-1,5	-0,92	-0,5
	0,2	0,25	0,25	0,25	0,3	0,35	0,4	0,4	0,4	0,5	-1,3	-2,3	-1,4	-0,6	-0,35	-0,1	0,09	0,2	0,2
	0,3	0,35	0,4	0,45	0,45	0,5	0,55	0,6	0,7	0,85	-1,2	-0,45	-0,05	0,15	0,25	0,35	0,35	0,35	0,35
	0,4	0,4	0,5	0,55	0,7	0,8	0,9	1	1,2	1,4	-0,2	0,1	0,3	0,45	0,45	0,5	0,5	0,5	0,5
	0,5	0,6	0,75	0,85	1,1	1,3	1,5	1,8	2,1	2,6	0,15	0,4	0,5	0,55	0,55	0,55	0,5	0,5	0,5
	0,6	0,9	1,2	1,5	1,9	2,2	2,7	3,3	3,9	5	0,4	0,5	0,6	0,65	0,6	0,6	0,5	0,5	0,5
	0,7	1,5	2,2	2,8	3,8	4,5	5,5	6,9	9	10,5	0,5	0,65	0,7	0,7	0,65	0,6	0,5	0,5	0,5
	0,8	3,5	5	6,8	7,1	11,4	14,3	17,9	22	28,5	0,65	0,7	0,7	0,7	0,65	0,6	0,55	0,55	0,55
0,5	0,05	-	-	-	0,16	0,16	0,16	-	-	-	-	-	-	-20,4	-14,7	-10	-	-	-
	0,1	0,16	0,17	0,17	0,18	0,18	0,19	-	-	-	-17,7	-11,1	-7,5	-4,4	-3	-1,9	-	-	-
	0,2	0,2	0,2	0,25	0,25	0,25	0,3	-	-	-	-3,6	-2	-1,1	-0,4	-0,2	0,1	-	-	-
	0,3	0,25	0,3	0,3	0,35	0,4	0,4	-	-	-	-1	-0,3	0	0,3	0,4	0,45	-	-	-
	0,4	0,35	0,4	0,45	0,55	0,6	0,65	-	-	-	-0,15	0,2	0,4	0,55	0,55	0,55	-	-	-
	0,5	0,5	0,6	0,7	0,8	0,95	1,1	-	-	-	-0,25	0,45	0,6	0,65	0,65	0,65	-	-	-
	0,6	0,75	0,9	1,2	1,4	1,7	2	-	-	-	0,45	0,6	0,65	0,7	0,7	0,65	-	-	-
	0,7	1,2	1,6	2,1	2,7	3,2	3,9	-	-	-	0,55	0,7	0,7	0,7	0,7	0,65	-	-	-
	0,8	2,6	3,7	4,9	6,7	8	10	-	-	-	0,65	0,75	0,75	0,75	0,75	0,7	-	-	-
	0,9	9,5	14,9	20,2	28,6	35,1	44,6	-	-	-	0,7	0,8	0,8	0,8	0,75	0,75	-	-	-

Lо/Lс	при fп/fс				при fо/fс
	1,0	0,8	0,65	0,5	0,65	0,5	0,4	0,3	0,25	0,2
0,01	0,18	0,2	0,2	0,2	-	-	-	863	594	375
0,05	0,2	0,25	0,3	0,3	153	88,5	55	29,5	19,8	12
0,1	0,15	0,2	0,3	0,3	41,4	19,8	12	6,2	4,1	2,5
0,2	0,15	0,2	0,25	0,3	7,5	4,1	2,5	1,3	0,95	0,7
0,3	0,15	0,2	0,25	0,3	3	1,7	1,1	0,7	0,6	0,55
0,4	0,2	0,25	0,3	0,3	1,6	0,9	0,75	0,6	0,55	0,55
0,5	0,3	0,4	0,4	0,35	1	0,7	0,6	0,55	0,55	0,45
0,6	0,75	0,7	0,6	0,55	0,8	0,6	0,5	0,5	0,5	0,45
0,7	2	1,55	1,25	0,9	0,65	0,55	0,5	0,5	0,45	0,45
0,8	6,4	4,5	3,3	2,2	0,55	0,5	0,5	0,5	0,45	0,45
0,9	34,7	23,1	16	10	0,5	0,5	0,5	0,5	0,45	0,45
0,95	159	103	69,3	42,5	0,5	0,5	0,5	0,5	0,45	0,4

h, мм	b, мм
	100	150	200	250	300	400	500	600	800	1000	1200	1600	2000	2400	3200	4000
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
100		0,16 ------ 0,1	0,24 ------ 0,15	0,31 ------ 0,2
150	0,08 ------ 0,05	0,15 ------ 0,09	0,22 ------ 0,14	0,28 ------ 0,18
200	0,07 ------ 0,05	0,14 ------ 0,09	0,2 ------ 0,13	0,26 ------ 0,17	0,33 ------ 0,21	0,44 ------ 0,28	0,54 ------ 0,34
250	0,07 ------ 0,04	0,13 ------ 0,08	0,19 ------ 0,12	0,25 ------ 0,16	0,31 ------ 0,2	0,41 ------ 0,26	0,51 ------ 0,32	0,59 ------ 0,38	0,74 ------ 0,47
300			0,18 ------ 0,12	0,24 ------ 0,15	0,29 ------ 0,19	0,4 ------ 0,25	0,49 ------ 0,31	0,57 ------ 0,36	0,7 ------ 0,45	0,58 ------ 0,37
400			0,17 ------ 0,11	0,22 ------ 0,14	0,27 ------ 0,17	0,37 ------ 0,23	0,45 ------ 0,29	0,53 ------ 0,34	0,65 ------ 0,42	0,54 ------ 0,34	0,63 ------ 0,4
500			0,16 ------ 0,1	0,21 ------ 0,13	0,26 ------ 0,16	0,35 ------ 0,22	0,43 ------ 0,27	0,5 ------ 0,32	0,62 ------ 0,39	0,51 ------ 0,32	0,59 ------ 0,38	0,74 ------ 0,47	0,85 ------ 0,54
600				0,2 ------ 0,13	0,25 ------ 0,16	0,33 ------ 0,21	0,41 ------ 0,26	0,48 ------ 0,3	0,59 ------ 0,38	0,49 ------ 0,31	0,51 ------ 0,36	0,7 ------ 0,45	0,81 ------ 0,52	0,8 ----
800				0,19 ------ 0,12	0,23 ------ 0,15	0,31 ------ 0,2	0,38 ------ 0,24	0,44 ------ 0,28	0,55 ------ 0,35	0,45 ------ 0,29	0,53 ------ 0,34	0,65 ------ 0,42	0,76 ------ 0,48	0,65 ------	0,65 ------
1000					0,22 ------ 0,14	0,29 ------ 0,19	0,36 ------ 0,23	0,42 ------ 0,27	0,52 ------ 0,33	0,43 ------ 0,27	0,5 ------ 0,32	0,62 ------ 0,39	0,72 ------ 0,46	0,6 ----	0,65 ------	0,65 ------
1200						0,28 ------ 0,18	0,34 ------ 0,22	0,4 ------ 0,25	0,5 ------ 0,32	0,41 ------ 0,26	0,48 ------ 0,3	0,59 ------ 0,38	0,68 ------ 0,44	0,6 ----	0,6 ----	0,65 ------
1600							0,32 ------ 0,2	0,37 ------ 0,24	0,46 ------ 0,29	0,38 ------ 0,24	0,44 ------ 0,28	0,55 ------ 0,35	0,64 ------ 0,41	0,5 ----	0,65 ------	0,65 ------
2000							0,3 ------ 0,19	0,35 ------ 0,22	0,44 ------ 0,28	0,36 ------ 0,23	0,42 ------ 0,27	0,52 ------ 0,33	0,8 ----	0,6 ----	0,65 ------	0,8 ----
2400								0,7 ----	0,75 ------	0,75 ------	0,6 ----	0,7 ----	0,75 ------	0,6 ----	0,7 ----	0,75 ------
<...>200									0,75 ------	0,8 ----	0,65 ------	0,7 ----	0,75 ------	0,6 ----	0,7 ----	0,75 ------
<...>000										0,8 ----	0,7 ----	0,75 ------	0,8 ----	0,6 ----	0,7 ----

Расширение потока						Сужение потока
F1/F	0,3	0,4	0,5	0,6	0,7	F1/F	0,3	0,4	0,5	0,6	0,7
	0,73	0,54	0,4	0,36	0,34		0,08	0,07	0,06	0,05	0,04

fп/fс	Lо/Lс	при fо/fс								при fо/fс
		0,8	0,7	0,6	0,5	0,4	0,3	0,2	0,1	0,8	0,7	0,6	0,5	0,4	0,3	0,2	0,1
1	0,05	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	-47,8	-70	-76,6	-72,9	-63,1	-49,6	-33,8	-16,8
	0,1	0,1	0,1	0,1	0,1	0,15	0,15	0,15	0,2	-23,6	-22	-20	-16,9	-13,7	-10,2	-6,6	-2,9
	0,2	0,2	0,2	0,2	0,2	0,25	0,25	0,3	0,45	-4,7	-4	-3	-2,5	-1,75	-1	-0,35	0,15
	0,3	0,3	0,3	0,3	0,35	0,4	0,45	0,55	0,9	-1,1	-0,8	-0,4	-0,15	0,15	0,4	0,55	0,6
	0,4	0,35	0,4	0,45	0,5	0,6	0,7	1	1,7	0,0	0,2	0,4	0,55	0,7	0,75	0,8	0,7
	0,5	0,45	0,5	0,65	0,7	0,95	1,2	1,8	3,3	0,5	0,6	0,7	0,8	0,9	0,9	0,9	0,7
	0,6	0,55	0,7	0,9	1,2	1,6	2,2	3,4	6,8	0,7	0,8	0,85	0,9	0,95	0,95	0,9	0,65
0,9	0,05	-	0,2	0,2	0,2	0,2	0,2	0,2	0,2	-	-67,6	-76,3	-67,9	-58,3	-54	-30,8	-15,1
	0,1	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	-21	-19,8	-17,9	-15,2	-12,3	-10,3	-5,8	-3,9
	0,2	0,3	0,3	0,3	0,3	0,3	0,4	0,4	0,6	-4	-3,4	-2,8	-2,1	-1,4	-0,7	-0,1	0,3
	0,3	0,3	0,4	0,4	0,4	0,5	0,5	0,7	1,1	-0,9	-0,5	-0,3	0,1	0,3	0,6	0,7	0,7
	0,4	0,4	0,5	0,5	0,6	0,7	0,8	1,1	1,9	0,2	0,4	0,5	0,7	0,8	0,9	0,9	0,7
	0,5	0,5	0,6	0,7	0,9	1,1	1,4	2	3,6	0,6	0,7	0,8	0,9	1	1	0,9	0,7
	0,6	0,6	0,8	1	1,3	1,8	2,4	3,6	-	0,8	0,9	0,9	1	1	1	0,9	-
	0,7	0,7	1,1	1,6	2,3	3,2	4,7	7,5	-	0,8	0,9	0,9	1	1	1	0,9	-
	0,8	0,4	1,6	3	5	7,6	11,7	-	-	0,9	1	0,95	1	1	1	-	-
0,8	0,05	0,2	0,2	0,2	0,25	0,25	0,25	0,3	0,3	-51,1	-66,1	-68,3	-63,1	-53,5	-41,4	-27,9	-13,6
	0,1	0,25	0,3	0,3	0,3	0,3	0,3	0,3	0,4	-18,7	-17,6	-15,8	-13,6	-11	-8,1	-5	-2,1
	0,2	0,3	0,3	0,35	0,35	0,35	0,4	0,45	0,7	-3,4	-2,8	-2,2	-1,7	-1,1	-0,45	0	0,45
	0,3	0,35	0,4	0,45	0,45	0,5	0,6	0,7	1,1	-0,6	-0,3	0	0,2	0,5	0,7	0,8	0,75
	0,4	0,45	0,5	0,55	0,6	0,7	0,9	1,2	2	0,3	0,45	0,6	0,8	0,9	1	1	0,8
	0,5	0,55	0,65	0,75	0,9	1,1	1,4	2	3,6	0,65	0,75	0,85	0,95	1	1	1	0,8
	0,6	0,65	0,85	1,1	1,4	1,8	2,4	3,6	7	0,8	0,9	0,95	1	1,1	1,1	1	0,75
	0,7	0,75	1,2	1,7	2,3	3,2	4,8	7,3	15	0,85	0,9	1	1	1	1	0,95	0,7
	0,8	0,7	1,8	3,2	5	7,5	11,4	18,8	40,1	0,9	0,9	1	1	1	1	0,9	0,7
0,7	0,05	0,25	0,25	0,25	0,3	0,3	0,3	0,3	0,3	-	-68,5	-63,2	-57,8	-48,5	-37,2	-24,9	-12
	0,1	0,25	0,25	0,3	0,3	0,3	0,3	0,3	0,4	-22,3	-16,9	-13,9	-12,1	-9,7	-7,1	-4,4	-1,7
	0,2	0,3	0,3	0,3	0,35	0,4	0,4	0,5	0,7	-2,2	-2,2	-1,7	-1,3	-0,8	-0,25	0,25	0,5
	0,3	0,35	0,4	0,4	0,45	0,5	0,6	0,7	1,1	-0,1	-0,1	0,2	0,4	0,6	0,8	0,9	0,85
	0,4	0,4	0,5	0,5	0,6	0,7	0,85	1,1	2	0,6	0,6	0,7	0,8	1	1	1	0,9
	0,5	0,5	0,6	0,7	0,85	1	1,3	1,9	3,2	0,8	0,8	0,9	1	1,1	1,1	1,05	0,85
	0,6	0,65	0,8	1	1,3	1,7	2,2	3,3	12	0,9	0,9	1	1	1,1	1,1	1	0,8
	0,7	0,8	1,2	1,6	2,2	3	4,3	6,7	-	0,9	0,9	1	1	1,1	1	1	-
	0,8	1	2	3,2	4,8	7	10,5	17	-	0,9	0,9	1	1	1	1	0,95	-
0,6	0,05	-	0,2	0,2	0,25	0,25	0,25	0,3	0,3	-	-60	-58,3	-52	-43,1	-33	-21,9	-10,5
	0,1	-	0,25	0,25	0,25	0,3	0,3	0,3	0,4	-	-14	-12,5	-10,6	-8,6	-6,3	-3,8	-1,4
	0,2	0,3	0,3	0,3	0,3	0,35	0,35	0,4	0,6	-2,3	-1,9	-1,5	-1	-0,55	-0,1	0,35	0,7
	0,3	0,3	0,35	0,4	0,4	0,45	0,5	0,65	1	-0,15	0	0,25	0,45	0,65	0,85	1	0,9
	0,4	0,4	0,45	0,5	0,55	0,6	0,75	1	1,7	0,5	0,6	0,7	0,85	0,95	1	1,1	0,9
	0,5	0,5	0,55	0,65	0,75	0,9	1,15	1,6	-	0,7	0,8	0,9	0,95	1	1,1	1,1	-
	0,6	0,6	0,75	0,9	1,2	1,5	2	2,9	-	0,8	0,9	0,95	1	1,1	1,1	1,1	-
	0,7	0,8	1,1	1,5	2	2,7	3,75	-	-	0,8	0,9	0,95	1	1,1	1,1	-	-
	0,8	1,1	1,9	3	4,3	6,2	9,1	-	-	0,8	0,9	0,95	0,95	1	1	-	-
	0,9	1,3	5,2	10,1	16,4	25,2	38,9	-	-	0,8	0,8	0,9	1	1	1	-	-
0,5	0,05	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,25	-51,7	-55	-51,9	-45,4	-37,3	-28,3	-18,8	-9
	0,1	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	-12,6	-12	-10,8	-9,3	-7,5	-5,4	-3,2	-1,1
	0,2	0,25	0,25	0,25	0,3	0,3	0,3	0,4	0,5	-1,8	-1,5	-1,2	-0,8	-0,4	0	0,4	0,7
	0,3	0,25	0,3	0,3	0,35	0,35	0,4	0,5	0,8	0	0,1	0,25	0,45	0,65	0,8	1	0,9
	0,4	0,3	0,35	0,4	0,45	0,5	0,7	0,8	-	0,5	0,6	0,8	0,9	0,95	1,1	1,1	-
	0,5	0,4	0,45	0,55	0,6	0,75	1	1,3	-	0,7	0,75	0,85	0,95	1	1,1	1,1	-
	0,6	0,5	0,65	0,8	0,95	1,2	1,6	2,3	-	0,75	0,8	0,9	1	1	1,1	1,1	-
	0,7	0,7	0,95	1,2	1,7	2,2	3,5	-	-	0,8	0,85	0,9	1	1	1,1	-	-
	0,8	1,1	1,7	2,5	3,6	5,1	7,4	-	-	0,8	0,85	0,9	0,95	1	1	-	-
	0,9	2	5,1	8,9	13,8	20,6	31,2	-	-	0,8	0,8	0,9	0,9	1	1	-	-

Lо/Lс	при fп/fс						при fо/fс
	1	0,9	0,8	0,7	0,6	0,5	0,8	0,7	0,6	0,5	0,4	0,3	0,2	0,1
0,01	0,18	0,2	0,25	0,25	0,3	0,4	-	-	-	-	-	-		88,3
0,05	0,2	0,2	0,25	0,25	0,3	0,3	-	-	-	88,3	54,8	29,5	11,7	2,2
0,1	0,2	0,2	0,2	0,25	0,3	0,3	54,8	44,1	28,8	19,5	11,8	6,1	2,2	0,45
0,2	0,1	0,15	0,2	0,2	0,25	0,25	11,7	8,6	6,1	3,9	2,2	1,1	0,4	0,3
0,3	0,1	0,15	0,2	0,25	0,25	0,3	4,6	3,3	2,2	1,5	0,8	0,4	0,35	0,3
0,4	0,15	0,2	0,25	0,25	0,3	0,3	2,25	1,7	1,1	0,75	0,4	0,3	0,3	0,3
0,5	0,35	0,35	0,35	0,35	0,4	0,4	1,3	1	0,7	0,45	0,3	0,3	0,3	0,3
0,6	0,75	0,7	0,7	0,65	0,6	0,5	0,9	0,65	0,45	0,35	0,3	0,3	0,3	0,3
0,7	-	1,8	1,5	1,3	1,1	0,9	0,6	0,45	0,35	0,3	0,3	0,3	0,35	-
0,8	-	5,45	4,5	3,7	2,9	2,2	0,45	0,35	0,3	0,3	0,3	0,3	0,35	-
0,9	-	-	-	-	13,8	10	0,35	0,3	0,3	0,3	0,3	0,35	0,35	-
0,95	-	-	-	-	-	-	0,4	0,35	0,3	0,3	0,3	0,35	0,35	-

fп/fс	Lо/Lс	при fо/fс				при fо/fс
		0,8	0,7	0,6	0,5	0,8	0,7	0,6	0,5
0,5	0,5	2,58	1,98	1,45	1	-1,29	-0,65	-0,15	0,25
	0,6	3,9	3	2,2	1,55	0,16	0,32	0,45	0,5
	0,7	7,15	5,55	4,2	3,05	0,78	0,71	0,65	0,55
0,4	0,5	1,71	1,25	0,85	0,53	-1,91	-1,2	-0,6	-0,16
	0,6	2,23	1,6	1,1	0,66	-0,19	0	0,15	0,26
	0,7	3,55	2,55	1,75	1,08	0,56	0,5	0,5	0,42
	0,8	7,92	5,85	4,13	2,74	0,88	0,75	0,59	0,46
0,35	0,5	1,38	0,95	0,64	0,36	-2,23	-1,5	-0,85	-0,35
	0,6	1,6	1,1	0,65	0,32	-0,38	-0,15	0	0,15
	0,7	2,19	1,45	0,81	0,34	0,45	0,45	0,4	0,35
	0,8	4,23	2,75	1,57	0,69	0,81	0,7	0,55	0,42
0,3	0,5	1,13	0,77	0,47	0,24	-2,5	-1,75	-1,07	-0,55
	0,6	1,12	0,69	0,34	0,07	-0,55	-0,3	-0,11	0,03
	0,7	1,15	0,55	0,1	-0,21	0,35	0,35	0,31	0,28
	0,8	1,4	0,35	-0,41	-0,89	0,75	0,6	0,49	0,38
	0,9	3,21	-0,07	-2,33	-3,61	0,9	0,71	0,55	0,4
0,25	0,5	0,96	0,63	0,36	0,16	-2,85	-2	-1,31	-0,74
	0,6	0,81	0,45	0,13	-0,08	-0,75	-0,5	-0,24	-0,07
	0,7	0,45	0	-0,36	-0,58	0,25	0,25	0,23	0,22
	0,8	-0,6	-1,3	-1,78	-1,98	0,7	0,55	0,44	0,34
	0,9	-6,65	-8,45	-9,3	-9,24	0,9	0,68	0,52	0,38
0,2	0,5	0,87	0,57	0,32	0,13	-3,2	-2,28	-1,54	-0,94
	0,6	0,66	0,31	0,04	-0,14	-0,95	-0,63	-0,38	-0,19
	0,7	0,13	-0,28	-0,58	-0,75	0,15	0,14	0,15	0,15
	0,8	-1,6	-2,15	-2,46	-2,53	0,65	0,5	0,4	0,3
	0,9	-12	-13,07	-13,16	-12,35	0,85	0,65	0,49	0,36

Lо/Lс	при fп/fс							при fо/fс
	0,5	0,45	0,4	0,35	0,3	0,25	0,2	0,9	0,8	0,7	0,6	0,5
0,5	0,46	0,4	0,4	0,4	0,4	0,4	0,45	2	1,5	1,1	0,8	0,55
0,6	0,65	0,6	0,55	0,5	0,5	0,5	0,5	1,25	0,95	0,75	0,55	0,4
0,7	1,1	0,95	0,85	0,75	0,7	0,6	0,6	0,9	0,7	0,55	0,45	0,35
0,8	2,5	2,1	1,8	1,5	1,3	1	0,9	0,7	0,55	0,45	0,4	0,35
0,9	11	8,9	7,5	6	4,7	3,5	2,5	0,55	0,45	0,4	0,35	0,3

Размер стороны h, мм	Размер стороны b, мм
	400	500	600	800	1000	1200	1600
1200	0,032	0,027	0,022	0,017	0,014	0,012	-
1600	-	0,024	0,02	0,015	0,012	0,01	0,009
2000	-	0,022	0,02	0,013	0,011	0,009	0,008

fп/fс	Lо/Lс	при fо/fс												при fо/fс
		1,0	0,9	0,8	0,7	0,6	0,5	0,4	0,3	0,2	0,1	0,05	0,01	1,0	0,9	0,8	0,7	0,6	0,5	0,4	0,3	0,2	0,1	0,05	0,01
1	0,01	-	-	-	-	-	-	-	-	-	-	0,09	0,1	-	-	-	-	-	-	-	-	-	-	-24,9	0,3
	0,05	-	-	-	-	-	-	-	-	0,12	0,15	0,2	0,3	-	-	-	-	-	-	-	-	-14,3	-1,8	0,3	3,4
	0,1	-	-	-	-	-	0,2	0,2	0,2	0,2	0,2	0,3	0,8	-	-	-	-	-	-24,9	-14,3	-6,7	-1,8	0,3	1,0	8,2
	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,25	0,3	0,35	0,45	0,7	2,6	-24,9	-18,5	-14,3	-10,2	-6,7	-3,8	-1,8	-0,46	-0,3	1	2,5	18
	0,3	0,3	0,3	0,35	0,35	0,4	0,4	0,45	0,5	0,6	0,9	1,5	6,5	-8,8	-6,6	-4,7	-3,2	-1,8	-0,8	-0,2	0,3	0,7	1,7	4,3	28
	0,4	0,4	0,45	0,5	0,5	0,6	0,6	0,7	0,8	1,1	1,8	3,2	-	-3,8	-2,7	-1,8	-1	-0,5	-0,02	0,3	0,6	1	2,5	6,2	-
	0,5	0,5	0,6	0,7	0,75	0,8	1	1,2	1,5	2	3,5	6,6	-	-1,8	-1,2	-0,7	-0,3	0,1	0,3	0,5	0,3	1,3	3,4	8,2	-
	0,6	0,7	0,8	0,95	1,15	1,2	1,6	2	2,7	3,8	7,2	13,2	-	-0,8	-0,5	-0,2	0,1	0,3	0,5	0,7	1	1,7	4,3	10,1	-
0,8	0,01	-	-	-	-	-	-	-	-	-	-	0,1	-	-	-	-	-	-		-	-	-	-	24,9	-
	0,05	-	-	-	-	-	-	-	-	0,2	0,2	0,2	-	-	-	-	-	-		-	-	-14,3	-1,8	0,3	-
	0,1	-	-	-	-	-	0,2	0,2	0,2	0,25	0,3	0,4	-	-	-	-	-	-	-24,9	-14,3	-6,7	-1,8	0,3	1	-
	0,2	-	0,25	0,25	0,3	0,3	0,3	0,3	0,3	0,4	0,6	0,8	-	-	-18,5	-14,3	-10,2	-6,7	-3,8	-1,8	-0,5	0,3	1	2,5	-
	0,3	-	0,35	0,35	0,35	0,35	0,35	0,4	0,5	0,6	1	1,5	-	-	-6,6	-4,7	-3,2	-1,8	-0,8	-0,2	0,3	0,7	1,7	4,3	-
	0,4	-	0,45	0,45	0,5	0,5	0,6	0,7	0,8	1	1,7	2,9	-	-	-2,7	-1,8	-1	-0,5	-0,02	0,3	0,6	1	2,5	6,2	-
	0,5	-	0,6	0,65	0,7	0,75	0,9	1,1	1,3	1,8	3,1	5,7	-	-	-1,2	-0,7	-0,3	0,1	0,3	0,5	0,8	1,3	3,4	8,2	-
	0,6	-	0,75	0,9	1,05	1,1	1,4	1,8	2,3	3,3	6,1	11,5	-	-	-0,5	-0,2	0,1	0,3	0,5	0,7	1	1,7	4,3	10,1	-
	0,7	-	1,1	1,35	1,7	1,9	2,7	3,5	4,6	6,9	13,3	25,7	-	-	-0,1	0,1	0,28	0,44	0,6	0,8	1,2	2,1	5,2	12,1	-
	0,8	-	1,6	2,4	3,3	3,9	6	8,2	11,5	17,8	36	71,1	-	-	0,15	0,3	0,44	0,57	0,7	1,0	1,4	2,5	6,2	14,1	-

fп/fс	Lо/Lс	при fо/fс										при fо/fс
		0,9	0,8	0,7	0,6	0,5	0,4	0,3	0,2	0,1	0,05	0,9	0,8	0,7	0,6	0,5	0,4	0,3	0,2	0,1	0,05
0,65	0,01	-	-	-	-	-	-	-	-	-	0,2	-	-	-	-	-	-	-	-	-	-24,9
	0,05	-	-	-	-	-	-	-	0,2	0,2	0,2	-	-	-	-	-	-	-	-14,3	-1,8	0,3
	0,1	-	-	-	-	0,25	0,25	0,25	0,25	0,3	0,3	-	-	-	-	-24,9	-14,3	-6,7	-1,8	0,3	1
	0,2	0,25	0,25	0,25	0,25	0,25	0,25	0,3	0,4	0,5	0,5	-18,5	-14,3	-10,2	-6,7	-3,8	-1,8	-0,5	0,3	1	2,5
	0,3	0,3	0,3	0,3	0,35	0,4	0,45	0,45	0,6	0,9	-	-6,6	-4,7	-3,2	-1,8	-0,8	-0,2	0,3	0,7	1,7	-
	0,4	0,4	0,4	0,4	0,4	0,5	0,55	0,7	0,9	1,4	-	-2,7	-1,8	-1	-0,5	-0,02	0,3	0,6	1	2,5	-
	0,5	0,4	0,5	0,55	0,6	0,75	0,85	1,1	1,5	2,6	-	-1,2	-0,7	-0,3	0,1	0,3	0,5	0,8	1,3	3,4	-
	0,6	0,6	0,8	0,85	0,9	1,2	1,5	1,9	2,7	5	-	-0,5	-0,2	0,1	0,3	0,5	0,7	1	1,7	4,3	-
	0,7	0,8	1,2	1,35	1,5	2,2	2,8	3,8	5,5	10,5	-	-0,1	0,1	0,3	0,45	0,6	0,8	1,2	2,1	5,2	-
	0,8	1,5	2,2	2,75	3,5	5	6,8	7,1	14,3	28,5	-	0,15	0,3	0,45	0,6	0,7	1	1,4	2,5	6,2	-
0,5	0,05	-	-	-	-	-	-	-	0,2	-	-	-	-	-	-	-	-	-	-14,3	-	-
	0,1	-	-	-	-	0,2	0,2	0,2	0,2	-	-	-	-	-	-	-24,9	-14,3	-6,7	-1,8	-	-
	0,2	-	-	0,2	0,2	0,2	0,25	0,25	0,3	-	-	-	-	-10,2	-6,7	-3,8	-1,8	0,5	0,3	-	-
	0,3	-	-	0,25	0,25	0,3	0,3	0,35	0,4	-	-	-	-	-3,2	-1,8	-0,8	-0,2	0,3	0,7	-	-
	0,4	-	-	0,35	0,35	0,4	0,45	0,55	0,65	-	-	-	-	-1	-0,5	-0,02	0,3	0,6	1	-	-
	0,5	-	-	0,45	0,5	0,6	0,7	0,8	1,1	-	-	-	-	-0,3	0,1	0,3	0,5	0,8	1,3	-	-
	0,6	-	-	0,7	0,8	0,9	1,2	1,4	2	-	-	-	-	0,1	0,3	0,5	0,7	1	1,7	-	-
	0,7	-	-	1,1	1,2	1,6	2,1	2,7	3,9	-	-	-	-	0,3	0,45	0,6	0,8	1,2	2,1	-	-
	0,8	-	-	2,3	2,6	3,9	4,9	6,7	10	-	-	-	-	0,45	0,6	0,7	1	1,4	2,5	-	-

fп/fс	Lо/Lс	при fо/fс			при fо/fс
		0,6	0,5	0,4	0,6	0,5	0,4
0,4	0,1	-	0,1	0,1	-	-24,5	-14,3
	0,2	0,2	0,3	0,2	-8,2	-3,8	-1,8
	0,3	0,2	0,2	0,2	-2,4	-0,8	-0,2
	0,4	0,3	0,3	0,4	-0,7	-0,02	0,3
	0,5	0,45	0,5	0,6	-0,1	0,3	0,5
	0,6	0,7	0,8	1	0,2	0,5	0,7
	0,7	1,2	1,5	2	0,4	0,6	0,8
	0,8	2,8	3,8	4,9	0,5	0,7	1
	0,9	11,1	15	22	0,6	0,8	1,1
0,3	0,1	-	0,1	0,09	-	-24,9	-14,3
	0,2	0,1	0,1	0,1	-8,2	-3,8	-1,8
	0,3	0,2	0,2	0,2	-2,4	-0,8	-0,2
	0,4	0,2	0,2	0,3	-0,7	-0,02	0,3
	0,5	0,3	0,3	0,4	-0,1	0,3	0,5
	0,6	0,45	0,5	0,7	0,2	0,5	0,7
	0,7	0,8	1	1,3	0,4	0,6	0,8
	0,8	1,8	2,3	3,1	0,5	0,7	1
	0,9	7,3	9,6	13,4	0,6	0,8	1,1
	0,95	29,1	39,6	61	0,6	0,9	1,2

Lо/Lс	при fп/fс								при fо/fс
	1	0,8	0,65	0,5	0,4	0,3	0,25	0,2	1	0,9	0,8	0,7	0,6	0,5	0,4	0,3	0,2	0,1	0,05	0,01
0,01	0,35	0,35	0,35	0,4	0,4	0,5	0,6	0,8	-	-	-	-	-	-	-	-	-	-	23,7	1,3
0,05	0,35	0,35	0,35	0,4	0,4	0,5	0,6	0,8	-	-	-	-	-	-	-	-	15,1	3,9	1,3	0,5
0,1	0,35	0,35	0,35	0,35	0,4	0,5	0,6	0,7	-	-	-	-	-	23,7	15,1	8,5	3,9	1,3	0,7	0,2
0,2	0,4	0,35	0,35	0,35	0,4	0,45	0,5	0,65	23,7	19	15,1	11,3	8,5	6	3,9	2,4	1,3	0,7	0,5	-
0,3	0,45	0,4	0,4	0,4	0,4	0,4	0,45	0,6	10,5	8,5	6,8	5,3	4	2,8	2	1,3	0,9	0,6	0,4	-
0,4	0,6	0,5	0,5	0,4	0,4	0,4	0,4	0,5	6	4,9	3,9	3,1	2,4	1,8	1,3	1	0,7	0,5	0,3	-
0,5	0,95	0,8	0,64	0,5	0,45	0,4	0,4	0,5	3,9	3,2	2,7	2,2	1,6	1,3	1	0,8	0,65	0,5	0,2	-
0,6	1,7	1,3	1,1	0,75	0,6	0,5	0,45	0,45	2,8	2,3	2	1,7	1,3	1,1	0,9	0,7	0,6	0,4	0,06	-
0,7	3,7	2,6	1,9	1,4	1	0,7	0,6	0,5	2,2	1,9	1,6	1,3	1,1	0,9	0,8	0,7	0,6	0,35	-0,06	-
0,8	10,2	6,9	4,9	3,2	2,2	1,4	1,1	0,8	1,8	1,6	1,3	1,1	0,9	0,8	0,7	0,6	0,5	0,3	-0,2	-
0,9	49,7	32,7	22,2	13,8	9,2	5,7	4,1	2,8	1,52	1,35	1,2	1,05	0,9	0,8	0,7	0,6	0,5	0,2	-0,3	-
0,95	218,7	141,8	95	57,5	37,7	22	15,7	10,5	1,42	1,25	1,1	0,97	0,85	0,75	0,7	0,6	0,5	0,2	-0,35	-

ИС МЕГАНОРМ: примечание. При публикации в издании М., 1979 допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.

/fс	Lо/Lс	при fо/fс													при fо/fс
		1	0,8	0,65	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05	0,01	1	0,8	0,65	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05	0,01
	0,01	-	-	-	-	-	-	-	-	-	-	-	0,1	0,1	-	-	-	-	-	-	-	-	-	-	-	-24,9	0,3
	0,05	-	-	-	-	-	-	0,1	0,1	0,1	0,1	0,1	0,1	0,3	-	-	-	-	-	-	-24,9	-14,3	-7,9	-4,3	-1,8	0,3	3,4
	0,1	-	-	-	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,8	-	-	-	-24,9	-1,3	-6,6	-3,8	-1,8	-0,7	-0,1	0,3	1	8,2
	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,4	0,4	0,7	2,5	-24,9	-14,3	-8,2	-3,8	-0,8	-0,5	0	0,3	0,5	0,7	1	2,5	18
	0,3	0,2	0,3	0,35	0,4	0,4	0,4	0,5	0,6	0,7	0,8	0,9	1,5	6,4	-8,8	-4,7	-2,4	-0,8	-0,2	0,3	0,5	0,7	0,9	1,2	1,7	4,3	28
	0,4	0,3	0,35	0,4	0,5	0,6	0,7	0,8	1	1,2	1,4	1,7	3,1	-	-3,8	-1,8	-0,7	-0,02	<...>,3	0,6	0,7	1	1,3	1,8	2,5	6,2	-
	0,5	0,3	0,4	0,6	0,8	0,9	1,2	1,45	1,8	2,2	2,6	3,3	6,3	-	-1,8	-0,7	-0,1	0,3	<...>,5	0,8	1	1,3	1,8	2,4	3,4	8,2	-
	0,6	0,2	0,5	0,95	1,2	1,6	2,2	2,7	3,4	4,25	5,2	6,8	13,4	-	-0,8	-0,2	0,2	0,5	<...>,7	1	1,25	1,7	2,3	3,1	4,3	10,1	-
,9	0,01	-	-	-	-	-	-	-	-	-	-	-	0,3	0,4	-	-	-	-		-	-	-	-	-	-	-24,9	0,3
	0,05	-	-	-	-	-	-	0,3	0,3	0,3	0,3	0,35	0,4	0,9	-	-	-			-	-24,9	-14,3	-7,9	-4,3	-1,8	0,3	3,4
	0,1	-	-	-	0,<...>	0,3	0,35	0,4	0,4	0,4	0,4	0,5	0,6	1,8	-	-	-	-24,9	-14,3	-6,6	-3,8	-1,8	-0,7	-0,1	0,3	1	8,2
	0,2	0,3	0,4	0,4	0,4	0,45	0,5	0,5	0,6	0,6	0,7	0,8	1,2	4,7	-24,9	-14,3	-8,2	0,8	-1,8	-0,5	0	0,3	0,5	0,7	1	2,5	18
	0,3	0,4	0,4	0,5	0,6	0,6	0,7	0,8	0,9	1	1,2	1,4	2,4	10,1	-8,8	-4,7	-2,4	-0,8	-0,2	0,3	0,5	0,7	0,9	1,2	1,7	4,3	28
	0,4	0,4	0,5	0,6	0,7	0,9	1,1	1,2	1,4	1,7	2	2,4	4,4	-	-3,8	-1,8	-0,7	-0,02	0,3	0,6	0,7	1	1,3	1,8	2,5	6,2	-
	0,5	0,4	0,6	0,75	1	1,3	1,7	2	2,4	2,9	3,5	4,4	8,4	-	-1,8	-0,7	-0,1	0,3	0,5	0,8	1	1,3	1,8	2,4	3,4	8,2	-
	0,6	0,4	0,7	1,05	1,6	2,1	2,9	3,5	4,3	5,4	6,6	8,5	16,8	-	-0,8	-0,2	0,2	0,5	0,7	1	1,25	1,7	2,3	3,1	4,3	10,1	-
	0,7	0	0,8	1,5	2,7	3,8	5,6	7	8,9	11,3	14	18,4	-	-	-0,3	-0,1	0,4	0,6	0,8	1,2	1,5	2,1	2,9	3,8	5,3	-	-
	0,8	-1,7	0,45	2,8	5,7	8,8	13,7	17,4	22,8	29,5	37,2	-	-	-	-0,02	0,3	0,5	0,7	1	1,4	1,9	2,5	3,4	4,5	-	-	-

fп/fс	Lо/Lс	при fо/fс												при fо/fс
		1	0,8	0,65	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05	1	0,8	0,65	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05
0,8	0,01	-	-	-	-	-	-	-	-	-	-	-	0,4	-	-	-	-	-	-	-	-	-	-	-	-24,9
	0,05	-	-	-	-	-	-	0,4	0,4	0,4	0,45	0,5	0,5	-	-	-	-	-	-	-24,9	-14,3	-7,9	-4,3	-1,8	0,3
	0,1	-	-	-	0,4	0,4	0,45	0,45	0,5	0,5	0,55	0,6	0,8	-	-	-	-24,9	-14,3	-6,6	-3,8	-1,8	-0,7	-0,1	0,3	1
	0,2	0,4	0,4	0,45	0,5	0,5	0,6	0,6	0,7	0,75	0,85	1	1,5	-24,9	-14,3	-8,2	-3,8	-1,8	-0,5	0	0,3	0,5	0,7	1	2,5
	0,3	0,45	0,5	0,5	0,6	0,7	0,8	0,9	1	1,2	1,35	1,6	2,7	-8,8	-4,7	-2,4	-0,8	-0,2	0,3	0,5	0,7	0,9	1,2	1,7	4,3
	0,4	0,5	0,6	0,65	0,8	1	1,2	1,4	1,6	1,9	2,2	2,7	4,9	-3,8	-1,8	-0,7	-0,02	0,3	0,6	0,7	1	1,3	1,8	2,5	6,2
	0,5	0,5	0,7	0,9	1,2	1,4	1,8	2,15	2,6	3,2	3,8	4,8	9	-1,8	-0,7	-0,1	0,3	0,5	0,8	1	1,3	1,8	2,4	3,4	8,2
	0,6	0,5	0,8	1,2	1,8	2,3	3,1	3,7	4,6	5,7	7	8,9	17,6	-0,8	-0,2	0,2	0,5	0,7	1	1,2	1,7	2,3	3,1	4,3	10,1
	0,7	-	1	2	2,9	4,1	5,9	7,3	9,3	11,7	14,5	18,9	-	-	0,1	0,4	0,6	0,8	1,2	1,5	2,1	2,9	3,8	5,3	-
	0,8	-	0,9	3,5	6,2	9,3	14,2	17,9	23,4	30,1	31,8	-	-	-	0,3	0,5	0,7	1	1,4	1,9	2,5	3,4	4,5	-	-
0,7	0,01	-	-	-	-	-	-	-	-	-	-	-	0,4	-	-	-	-	-	-	-	-	-	-	-	-24,9
	0,05	-	-	-	-	-	-	0,4	0,4	0,45	0,45	0,5	0,6	-	-	-	-	-	-	-24,9	-14,3	-7,9	-4,3	-1,8	-0,3
	0,1	-	-	-	0,4	0,4	0,5	0,5	0,5	0,5	0,55	0,6	0,8	-	-	-	-24,9	-14,3	-6,6	-3,8	-1,8	-0,7	-0,1	0,3	1
	0,2	0,4	0,4	0,45	0,5	0,6	0,6	0,65	0,7	0,75	0,85	1	1,5	-24,9	-14,3	-8,2	-3,8	-1,8	-0,5	0	0,3	0,5	0,7	1	2,5
	0,3	0,5	0,5	0,55	0,6	0,7	0,8	0,9	1	1,2	1,3	1,6	2,6	-8,8	-4,7	-2,4	-0,8	-0,2	0,3	0,5	0,7	0,9	1,2	1,7	4,3
	0,4	0,5	0,6	0,65	0,8	1	1,2	1,3	1,6	1,8	2,1	2,6	4,7	-3,8	-1,8	-0,7	-0,02	0,3	0,6	0,7	1	1,3	1,8	2,5	6,2
	0,5	0,5	0,7	0,9	1,2	1,4	1,8	2,1	2,5	3	3,6	4,6	8,6	-1,8	-0,7	-0,1	0,3	0,5	0,8	1	1,3	1,8	2,4	3,4	8,2
	0,6	0,5	0,9	1,2	1,7	2,2	2,9	3,5	4,4	5,4	6,6	8,5	16,4	-0,8	-0,2	0,2	0,5	0,7	1	1,2	1,7	2,3	3,1	4,3	10,1
	0,7	-	1	1,8	2,9	3,9	5,6	6,9	8,7	11	13,5	17,6	-	-	0,1	0,4	0,6	0,8	1,2	1,5	2,1	2,9	3,8	5,3	-
	0,8	-	1,2	3	6,1	9	13,4	16,8	21,8	27,9	34,8	-	-	-	0,3	0,5	0,7	1	1,4	1,9	2,5	3,4	4,5	-	-

fп/fс	Lо/Lс	при fо/fс										при fо/fс
		0,8	0,6	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,8	0,65	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1
0,6	0,05	-	-	-	-	-	0,4	0,4	0,4	0,4	0,4	-	-	-	-	-	-24,9	-14,3	-7,9	-4,3	-1,8
	0,1	-	-	0,4	0,4	0,4	0,4	0,45	0,45	0,5	0,5	-	-	-24,9	-14,3	-6,6	-3,8	-1,8	-0,7	-0,1	-0,3
	0,2	0,4	0,45	0,5	0,5	0,5	0,55	0,6	0,7	0,8	0,9	-14,3	-8,2	-3,8	-1,8	-0,5	0	0,3	0,5	0,7	1
	0,3	0,5	0,55	0,6	0,6	0,7	0,8	0,95	1,05	1,2	1,4	-4,7	-2,4	-0,8	-0,2	0,3	0,5	0,7	0,9	1,2	1,7
	0,4	0,5	0,6	0,7	0,9	1	1,2	1,4	1,6	1,85	2,3	-1,8	-0,7	-0,02	0,3	0,6	0,7	1	1,3	1,8	2,5
	0,5	0,6	0,75	1	1,2	1,6	1,8	2,2	2,6	3,1	3,9	-0,7	-0,1	0,3	0,5	0,8	1	1,3	1,8	2,4	3,4
	0,6	0,8	1,05	1,5	1,9	2,6	3,1	3,8	4,7	5,7	7,2	-0,2	0,2	0,5	0,7	1	1,2	1,7	2,3	3,1	4,3
	0,7	1	1,7	2,6	3,5	4,9	5,9	7,5	9,4	11,6	15	0,1	0,4	0,6	0,8	1,2	1,5	2,1	2,9	3,8	5,3
	0,8	1,4	2,5	5,5	7,9	11,6	14,5	18,6	23,7	29,6	-	0,3	0,5	0,7	1	1,4	1,9	2,5	3,4	4,5	-
	0,9	1,6	7	20,7	31,9	52	62,6	82,1	-	-	-	0,45	0,6	0,8	1,1	1,7	2,2	3	-	-	-
0,5	0,05	-	-	-	-	-	0,3	0,3	0,3	0,35	0,4	-	-	-	-	-	-24,9	-14,3	-7,9	-4,3	-1,8
	0,1	-	-	0,3	0,3	0,3	0,35	0,35	0,4	0,4	0,4	-	-	-24,9	-14,3	-6,6	-3,8	-1,8	-0,7	-0,1	0,3
	0,2	0,3	0,4	0,4	0,4	0,4	0,45	0,5	0,55	0,6	0,7	-14,3	-8,2	-3,8	-1,8	-0,5	0	0,3	0,5	0,7	1
	0,3	0,4	0,45	0,5	0,5	0,6	0,65	0,7	0,8	0,9	1,1	-<...>,7	-2,4	-0,8	-0,2	0,3	0,5	0,7	0,9	1,2	1,7
	0,4	0,4	0,5	0,6	0,7	0,8	0,95	1,1	1,3	1,5	1,8	-1,8	-0,7	-0,02	0,3	0,6	0,7	1	1,3	1,8	2,5
	0,5	0,5	0,6	0,8	1	1,3	1,5	1,7	2,1	2,5	3,1	-0,7	-0,1	0,3	0,5	0,8	1	1,3	1,8	2,4	3,4
	0,6	0,7	0,9	1,25	1,6	2,1	2,5	3	3,7	4,5	5,7	-0,2	0,2	0,5	0,7	1	1,2	1,7	2,3	3,1	4,3
	0,7	0,9	1,3	2,1	2,8	3,9	4,7	5,9	7,4	9	11,7	0,1	0,4	0,6	0,8	1,2	1,5	2,1	2,9	3,8	5,3
	0,8	1,4	2,6	4,5	6,4	9,2	11,4	14,6	18,6	23	30,1	0,<...>	0,5	0,7	1	1,4	1,9	2,5	3,4	4,5	6,2
	0,9	2,5	6,5	17,2	25,8	-	-	-	-	-	-	0,45	0,6	0,8	1,1	-	-	-	-	-	-

Lо/Lс	при fп/fс						при fо/fс
	1	0,9	0,8	0,7	0,6	0,5	1	0,8	0,65	0,5	0,4	0,3	0,25	0,2
0,05	0,25	0,3	0,3	0,35	0,35	0,25	-	-	162	94,7	59,9	33,1	22,6	14,2
0,1	0,25	0,25	0,3	0,35	0,3	0,25	94,7	59,9	39	22,6	14,2	7,8	5,35	3,4
0,2	0,25	0,25	0,3	0,3	0,3	0,2	22,6	14,2	9,2	5,35	3,4	1,9	1,4	1
0,3	0,3	0,3	0,3	0,3	0,25	0,2	9,7	6,1	4	2,4	1,6	1	0,8	0,6
0,4	0,4	0,4	0,4	0,3	0,3	0,2	5,35	3,4	2,25	1,4	1	0,7	0,6	0,55
0,5	0,7	0,6	0,5	0,45	0,4	0,3	3,4	2,2	1,5	1	0,75	0,6	0,55	0,55
0,6	1,4	1,2	1	0,8	0,6	0,4	2,4	1,6	1,1	0,8	0,6	0,55	0,55	0,55
0,7	3,2	2,65	2,1	1,6	1,1	0,8	1,8	1,2	0,9	0,7	0,6	0,55	0,55	0,55
0,8	9,4	7,6	5,8	4,3	3	2	1,4	1	0,8	0,6	0,55	0,55	0,55	0,55
0,9	-	-	28,5	20,6	14,2	9	1,15	0,85	0,7	0,6	0,55	0,55	0,55	0,6

fп/fс	Lо/Lс	при fо/fс									при fо/fс
		0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05
1	0,05	-	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,15	-	-74,8	-38,5	-24,9	-14,3	-7,9	-4,3	-1,8	0,3
	0,1	0,15	0,15	0,15	0,15	0,15	0,15	0,2	0,2	0,25	-24,9	-14,3	-6,6	-3,8	-1,8	-0,65	-0,1	0,3	1
	0,2	0,2	0,2	0,25	0,3	0,3	0,3	0,4	0,4	0,65	-3,8	-1,8	-0,5	0	0,3	0,5	0,7	1	2,5
	0,3	0,3	0,35	0,45	0,5	0,55	0,6	0,7	0,85	1,5	-0,8	-0,15	0,3	0,5	0,65	0,9	1,2	1,7	4,3
	0,4	0,5	0,6	0,7	0,8	0,9	1,15	1,4	1,7	3,1	0	0,3	0,55	0,7	1	1,3	1,6	2,5	6,25
	0,5	0,75	0,95	1,2	1,45	1,8	2,15	2,6	3,3	6,3	0,3	0,5	0,75	0,95	1,3	1,8	2,4	3,4	8,2
	0,6	1,2	1,6	2,2	2,7	3,4	4,25	5,2	6,75	13,4	0,45	0,65	1	1,25	1,7	2,3	3,1	4,3	10,1
0,8	0,05	-	0,4	0,4	0,4	0,4	0,4	0,45	0,45	0,5	-	-74,8	-38,5	-24,9	-14,3	-7,9	-4,3	-1,8	0,3
	0,1	0,4	0,4	0,45	0,45	0,45	0,5	0,55	0,55	0,75	24,9	-14,3	-6,6	-3,8	-1,8	-0,65	-0,1	0,3	1
	0,2	0,5	0,55	0,6	0,6	0,7	0,75	0,8	0,95	1,45	-3,8	-1,8	-0,5	0	0,3	0,5	0,7	1	2,5
	0,3	0,65	0,7	0,8	0,9	1	1,15	1,35	1,6	2,7	-0,8	-0,15	0,3	0,5	0,65	0,9	1,2	1,7	4,3
	0,4	0,85	1	1,2	1,35	1,6	1,9	2,2	2,7	4,9	0	0,3	0,55	0,7	1	1,3	1,8	2,5	6,25
	0,5	1,15	1,4	1,85	2,15	2,6	3,15	3,8	4,8	9	0,3	0,5	0,75	0,95	1,3	1,8	2,4	3,4	8,2
	0,6	1,75	2,3	3,1	3,7	4,6	5,7	7	9	17,6	0,45	0,65	1	1,25	1,7	2,3	3,1	4,3	10,1
	0,7	2,95	4,1	5,9	7,25	9,25	11,7	14,5	18,9	38	0,6	0,8	1,2	1,55	2,1	2,85	3,8	5,3	12,1
	0,8	6,2	9,3	14,2	17,9	23,4	30,1	37,8	49,9	102	0,7	0,95	1,45	1,85	2,5	3,4	4,5	6,2	14,1
0,65	0,05	-	0,4	0,4	0,4	0,4	0,4	0,45	0,45	0,5	-	-74,8	-38,5	-24,9	-14,3	-7,9	-4,3	-1,8	0,3
	0,1	0,4	0,4	0,45	0,45	0,45	0,5	0,5	0,55	0,75	-24,9	-14,3	-6,6	-3,8	-1,8	-0,65	-0,1	0,3	1
	0,2	0,5	0,5	0,55	0,6	0,65	0,75	0,8	0,9	1,4	-3,8	-1,8	-0,5	0	0,3	0,5	0,7	1	2,5
	0,3	0,6	0,7	0,75	0,85	0,95	1,1	1,25	1,5	2,5	-0,8	-0,15	0,3	0,5	0,65	0,9	1,2	1,7	4,3
	0,4	0,8	0,9	1,15	1,25	1,45	1,7	2	2,5	4,45	0	0,3	0,55	0,7	1	1,3	1,8	2,5	6,25
	0,5	1,1	1,35	1,7	2	2,35	2,85	3,4	4,3	8	0,3	0,5	0,75	0,95	1,3	1,8	2,4	3,4	8,2
	0,6	1,65	2,3	2,8	3,3	4,1	5,1	6,2	7,9	15,3	0,45	0,65	1	1,25	1,7	2,3	3,1	4,8	10,1
	0,7	2,75	3,75	5,3	6,45	8,15	10,3	12,6	16,4	32,6	0,6	0,8	1,2	1,55	2,1	2,85	3,8	5,3	12,1
	0,8	5,85	8,5	12,6	15,8	20,4	25	32,4	42,6	86,3	0,7	0,95	1,45	1,85	2,5	3,4	4,5	6,2	14,1
0,5	0,05	-	0,3	0,3	0,3	0,3	0,3	0,35	0,35	0,4	-	-74,8	-38,5	-24,9	-14,3	-7,9	-4,3	-1,8	0,3
	0,1	0,3	0,3	0,35	0,35	0,35	0,4	0,4	0,45	0,55	-24,9	-14,3	-6,6	-3,8	-1,8	-0,65	-0,1	0,3	1
	0,2	0,35	0,4	0,45	0,45	0,5	0,55	0,6	0,7	1	-3,8	-1,8	-0,5	-0	0,3	0,5	0,7	1	2,5
	0,3	0,45	0,5	0,6	0,65	0,7	0,8	0,9	1,1	1,85	-0,8	-0,15	0,3	0,5	0,65	0,9	1,2	1,7	4,3
	0,4	0,6	0,7	0,8	0,9	1,1	1,25	1,5	1,2	3,2	0	0,3	0,55	0,7	1	1,3	1,6	2,5	6,25
	0,5	0,8	1	1,25	1,45	1,75	2,1	2,5	3,1	5,75	0,3	0,5	0,75	0,95	1,3	1,8	2,4	3,4	8,2
	0,6	1,25	1,55	2,1	2,45	3	3,7	4,45	5,65	10,9	0,45	0,65	1	1,25	1,7	2,3	3,1	4,3	10,1
	0,7	2,1	2,8	3,9	4,7	5,9	7,4	9	11,7	22,9	0,6	0,8	1,2	1,55	2,1	2,85	3,8	5,3	12,1
	0,8	4,55	6,4	9,25	11,4	14,6	18,6	23	30,1	60,3	0,7	0,95	1,45	1,85	2,5	3,4	4,5	6,2	14,1
	0,9	17,2	25,8	39,1	49,3	64,6	82,6	103	136	278	0,85	1,15	1,7	2,2	3	4	5,2	7,2	16,1

Lо/Lс	при fп/fс				при fо/fс
	1	0,8	0,65	0,5	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05
0,05	0,25	0,3	0,3	0,35	94,7	59,9	33,1	22,6	14,2	9	5,8	3,4	1
0,1	0,25	0,3	0,3	0,35	22,6	14,2	7,8	5,35	3,4	2,2	1,5	1	0,55
0,2	0,25	0,3	0,3	0,35	5,4	3,4	2	1,4	1	0,75	0,6	0,55	0,55
0,3	0,3	0,3	0,3	0,35	2,4	1,6	1	0,8	0,65	0,6	0,55	0,55	-
0,4	0,4	0,4	0,4	0,35	1,4	1	0,7	0,6	0,55	0,55	0,55	0,5	-
0,5	0,65	0,6	0,5	0,45	1	0,75	0,6	0,55	0,55	0,5	0,5	-	-
0,6	1,3	1	0,8	0,65	0,8	0,65	0,55	0,55	0,5	0,5	-	-	-
0,7	2,9	2,1	1,6	1,1	0,7	0,6	0,5	0,5	0,5	-	-	-	-
0,8	8,9	5,8	4,1	2,7	0,6	0,55	0,5	0,5	0,5	-	-	-	-
0,9	43	28	19	12	0,55	0,5	-	-	-	-	-	-	-
0,95	190	120	83	50	0,55	0,5	-	-	-	-	-	-	-

fп/fс	Lо/Lс	при fо/fс					при fо/fс
		0,5	0,4	0,3	0,2	0,1	0,5	0,4	0,3	0,2	0,1
1	0,05	0,1	0,1	0,1	0,1	0,15	-72,9	-63,1	-49,6	-33,8	-16,8
	0,1	0,15	0,15	0,15	0,2	0,2	-16,9	-13,7	-10,2	-6,6	-2,9
	0,2	0,3	0,3	0,3	0,35	0,5	-2,5	-1,75	-1	0,35	0,15
	0,3	0,4	0,45	0,5	0,65	0,95	-0,15	0,15	0,4	0,6	0,6
	0,4	0,65	0,75	0,9	1,1	1,8	0,55	0,7	0,8	0,8	0,65
	0,5	1	1,2	1,5	2	3,55	0,8	0,9	0,9	0,85	0,65
	0,6	1,65	2	2,7	3,8	7,2	0,9	1	0,95	0,85	0,65
0,8	0,05	0,15	0,2	0,2	0,2	0,25	-63,1	-53,5	-41,4	-27,9	-13,6
	0,1	0,2	0,2	0,2	0,25	0,3	-13,6	-11	-8,1	-5,1	-2,1
	0,2	0,3	0,3	0,35	0,4	0,5	-1,7	-1,05	-0,45	0,1	0,45
	0,3	0,4	0,4	0,5	0,6	0,95	0,25	0,5	0,7	0,8	0,75
	0,4	0,6	0,7	0,8	1	1,7	0,75	0,9	1	1	0,8
	0,5	0,9	1,1	1,3	1,8	3,15	0,95	1	1	1	0,8
	0,6	1,5	1,8	2,35	3,3	6,15	1	1	1	1	0,8
	0,7	2,7	3,45	4,6	6,9	-	1	1	1	1	-
	0,8	6	8,2	11,5	-	-	1	1	1	-	-
0,65	0,05	0,2	0,2	0,2	0,2	0,25	-55,1	-46,1	-35,1	-23,6	-11,2
	0,1	0,2	0,2	0,2	0,25	0,3	-11,3	-9	-6,7	-4,2	-1,6
	0,2	0,25	0,3	0,3	0,35	0,45	-1,2	-0,7	-0,15	0,3	0,6
	0,3	0,35	0,4	0,45	0,55	0,8	0,4	0,6	0,8	0,95	0,9
	0,4	0,5	0,6	0,7	0,8	1,4	0,85	1	1	1	0,9
	0,5	0,8	0,9	1,15	1,3	-	1	1	1	1	-
	0,6	1,25	1,5	1,9	2,3	-	1	1	1	1	-
	0,7	2,25	2,8	3,8	4,45	-	1	1	1	1	-
	0,8	5	6,6	9,2	12,4	-	1	1	1	1	-
0,5	0,05	0,15	0,15	0,15	-	-	-45,4	-37,3	-28,3	-	-
	0,1	0,15	0,15	0,2	-	-	-9,3	-7,45	-5,5	-	-
	0,2	0,2	0,2	0,25	-	-	-0,8	-0,4	0	-	-
	0,3	0,3	0,35	0,4	-	-	0,5	0,65	0,8	-	-
	0,4	0,4	0,5	0,6	-	-	0,8	0,95	1,05	-	-
	0,5	0,6	0,7	0,85	-	-	0,95	1	1,1	-	-
	0,6	0,95	1,2	1,5	-	-	1	1	1,1	-	-
	0,7	1,65	2	2,7	-	-	1	1	1,1	-	-
	0,8	3,75	8	-	-	-	1	1	-	-	-
	0,9	-	20,3	-	-	-	-	1	-	-	-

Lо/Lс	при fп/fо				при fо/fс
	1	0,8	0,65	0,5	0,5	0,4	0,3	0,2	0,1	0,05
0,05	0,2	0,25	0,3	0,3	88,3	54,8	29,3	11,8	2,25	1
0,1	0,15	0,2	0,3	0,3	19,5	11,8	6	2,25	0,45	0,1
0,2	0,1	0,2	0,25	0,3	3,9	2,25	1,1	0,45	0,3	-
0,3	0,15	0,2	0,25	0,3	1,4	0,85	0,45	0,3	0,3	-
0,4	0,2	0,25	0,3	0,3	0,7	0,5	0,35	0,3	0,3	-
0,5	0,35	0,4	0,4	0,35	0,45	0,35	0,3	0,3	0,3	-
0,6	0,8	0,7	0,6	0,5	0,35	0,3	0,3	0,3	-	-
0,7	2	1,6	1,2	0,9	0,3	0,3	0,3	0,3	-	-
0,8	6,5	4,5	3,35	2,25	0,3	0,3	0,3	-	-	-
0,9	34,7	23,1	16	10	0,3	0,3	0,3	-	-	-
0,95	159	103	70,2	42,5	0,3	0,3	0,3	-	-	-

fп/fс	Lо/Lс	при fо/fс									при fо/fс
		0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05
1	0,05	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	-61,2	-42,1	-25,9	-19,3	-13	-9,8	-6,7	-4	-1,2
	0,1	0,15	0,15	0,15	0,15	0,15	0,15	0,2	0,2	0,2	-14,5	-9,8	-5,9	-4,1	-2,85	-1,8	-1,2	0,75	-0,3
	0,2	0,2	0,25	0,25	0,25	0,3	0,3	0,35	0,4	0,6	-2,9	1,85	-1	-0,6	-0,3	-0,15	-0,1	0	0,2
	0,3	0,35	0,35	0,45	0,5	0,55	0,6	0,7	0,85	-	0,8	-0,4	-0,1	0	0,1	0,1	0,15	0,15	-
	0,4	0,5	0,6	0,7	0,8	1	1,2	-	-	-	0,1	0,1	0,25	0,25	0,3	0,3	-	-	-
	0,5	0,75	0,95	1,2	1,4	1,75	2	-	-	-	0,25	0,35	0,4	0,4	0,35	0,35	-	-	-
	0,6	1,2	1,6	2,2	2,7	3,4	-	-	-	-	0,4	0,45	0,45	0,45	0,4	-	-	-	-
0,9	0,05	0,2	0,2	0,2	0,2	0,2	0,2	0,25	0,25	0,3	-59	-40,5	-24,9	-18	-12,5	-8,5	-5,8	-3,8	-1
	0,1	0,2	0,25	0,25	0,25	0,25	0,25	0,3	0,3	0,4	-13,9	-9,4	-5,6	-3,9	-2,7	-1,8	-1,2	-0,7	-0,1
	0,2	0,3	0,3	0,35	0,35	0,4	0,45	0,5	0,6	0,8	-2,75	-1,7	-0,85	-0,5	-0,25	-0,1	0	0	0,1
	0,3	0,4	0,45	0,55	0,6	0,7	0,8	0,9	1,05	1,6	-0,7	-0,3	0	0,1	0,2	0,2	0,2	0,2	0,3
	0,4	0,6	0,7	0,85	0,95	1,1	1,3	1,55	1,95	-	0	0,2	0,3	0,3	0,3	0,3	0,25	0,25	-
	0,5	0,85	1,05	1,35	1,55	1,95	2,4	-	-	-	0,3	0,4	0,4	0,4	0,4	0,4	-	-	-
	0,6	1,3	1,75	2,4	2,8	3,6	-	-	-	-	0,45	0,5	0,5	0,5	0,45	-	-	-	-
	0,7	2,3	3,25	4,7	-	-	-	-	-	-	0,55	0,55	0,55	-	-	-	-	-	-
	0,8	4,9	7,6	11,7	-	-	-	-	-	-	0,6	0,6	0,6	-	-	-	-	-	-
0,8	0,05	0,25	0,25	0,25	0,25	0,25	0,25	0,3	0,3	0,4	-56,7	-38,9	-23,9	-18	-12	-8,5	-6,3	-3,6	-1
	0,1	0,25	0,3	0,3	0,3	0,3	0,3	0,35	0,4	0,53	-13,3	-9	-5,4	-3,9	-2,5	-1,6	-1,1	-0,65	0
	0,2	0,35	0,35	0,4	0,4	0,45	0,5	0,55	0,65	-	-2,6	-1,6	-0,8	-0,2	-0,2	0	0	0,1	-
	0,3	0,45	0,5	0,6	0,65	0,7	0,85	-	-	-	-0,6	-0,25	0	0,25	0,25	0,25	-	-	-
	0,4	0,6	0,7	0,9	1	1,2	1,35	-	-	-	0	0,2	0,3	0,4	0,4	0,4	-	-	-
	0,5	0,9	1,1	1,4	1,6	2	-	-	-	-	0,3	0,4	0,5	0,45	0,45	-	-	-	-
	0,6	1,35	1,75	2,4	2,9	3,6	-	-	-	-	0,5	0,55	0,55	0,5	0,5	-	-	-	-
	0,7	2,3	3,25	4,65	5,9	-	-	-	-	-	0,6	0,6	0,6	0,5	-	-	-	-	-
	0,8	5	7,5	11,4	-	-	-	-	-	-	0,65	0,65	0,6	-	-	-	-	-	-
0,7	0,05	0,25	0,25	0,25	0,25	0,25	0,25	0,25	0,3	0,4	-54,1	-37,1	-22,8	-16,3	-11,4	-8,3	-6,1	3,2	-0,9
	0,1	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	-	-12,6	-8,5	-5	-3,6	-2,35	-1,6	-1	0,3	-
	0,2	0,35	0,35	0,4	0,4	0,45	0,45	0,5	0,5	-	-2,4	-1,45	-0,65	-0,3	-0,1	0,1	0,3	0,4	-
	0,3	0,45	0,5	0,55	0,6	0,7	0,8	1	1,2	-	-0,5	-0,16	0,1	0,2	0,3	0,4	0,5	0,5	-
	0,4	0,6	0,7	0,85	1	1,1	1,3	1,6	-	-	0,1	0,3	0,4	0,4	0,45	0,6	0,65	-	-
	0,5	0,85	1	1,3	1,5	1,85	2,2	-	-	-	0,4	0,5	0,5	0,5	0,5	0,55	-	-	-
	0,6	1,3	1,65	2,25	2,6	3,3	-	-	-	-	0,55	0,6	0,6	0,6	0,55	-	-	-	-
	0,7	2,2	3	4,3	5,4	6,7	-	-	-	-	0,6	0,65	0,65	0,6	0,55	-	-	-	-
	0,8	4,8	7	10,5	13	-	-	-	-	-	0,7	0,7	0,7	0,7	-	-	-	-	-

fп/fс	Lо/Lс	при fо/fс					при fо/fс
		0,5	0,4	0,3	0,25	0,2	0,5	0,4	0,3	0,25	0,2
0,6	0,05	0,25	0,25	0,25	0,25	0,25	-51,3	-35,2	-21,5	-15,2	-9,8
	0,1	0,25	0,25	0,3	0,3	0,3	-11,9	-8	-4,7	-3,1	-1,9
	0,2	0,3	0,35	0,35	0,4	0,4	-2,2	-1,3	-0,55	-0,3	0
	0,3	0,4	0,45	0,5	0,55	0,55	-0,45	-0,1	0,2	0,3	0,4
	0,4	0,55	0,6	0,75	0,8	0,9	0,15	0,35	0,45	0,45	0,5
	0,5	0,75	0,9	1,15	1,3	1,5	0,45	0,55	0,6	0,6	0,6
	0,6	1	1,5	1,95	2,2	2,4	0,6	0,65	0,65	0,65	0,7
	0,7	2	2,7	3,75	4	-	0,65	0,7	0,7	0,7	-
	0,8	4,3	6,15	9,1	-	-	0,7	0,75	0,7	-	-
	0,9	16,4	25,2	38,9	-	-	0,75	0,8	0,75	-	-
0,5	0,05	0,2	0,2	0,2	-	-	-48,1	-31,8	-19,5	-	-
	0,1	0,2	0,2	0,2	-	-	-11,1	-6,9	-3,7	-	-
	0,2	0,25	0,3	0,3	-	-	2	-1,4	-0,6	-	-
	0,3	0,35	0,4	0,4	-	-	-0,3	0	0,2	-	-
	0,4	0,45	0,5	0,5	-	-	0,2	0,25	0,3	-	-
	0,5	0,65	0,75	0,9	-	-	0,5	0,6	0,65	-	-
	0,6	0,95	1,2	1,6	-	-	0,6	0,6	0,6	-	-
	0,7	1,65	2,2	3,2	-	-	0,7	0,75	0,7	-	-
	0,8	3,6	5	-	-	-	0,75	0,75	-	-	-
	0,9	13,8	-	-	-	-	0,8	-	-	-	-

Lо/Lс	при fп/fс						при fо/fс
	1	0,9	0,8	0,7	0,6	0,5	0,5	0,4	0,3	0,25	0,2	0,16	0,13	0,1	0,05
0,05	0,2	0,2	0,25	0,25	0,3	0,3	88,5	55	29,5	18,7	12	6,8	4	2,5	0,8
0,1	0,2	0,2	0,25	0,25	0,3	0,3	19,8	12	6,25	4	2,5	1,6	1,1	0,7	0,3
0,2	0,2	0,2	0,25	0,25	0,3	0,3	4,1	2,5	1,35	1,1	0,7	0,6	0,55	0,5	0,2
0,3	0,2	0,2	0,25	0,25	0,3	0,3	1,65	1,1	0,7	0,6	0,55	0,5	0,5	0,5	0,15
0,4	0,25	0,3	0,3	0,3	0,3	0,3	0,95	0,7	0,55	0,55	0,5	0,5	0,45	0,45	-
0,5	0,45	0,45	0,45	0,45	0,4	0,4	0,7	0,55	0,5	0,5	0,5	0,45	0,4	0,4	-
0,6	0,95	0,9	0,8	0,75	0,65	0,55	0,6	0,5	0,5	0,5	0,5	0,45	0,4	0,35	-
0,7	2,4	2,1	1,8	1,5	1,2	1	0,55	0,5	0,5	0,5	0,45	0,45	-	-	-
0,8	7,2	6,1	5	4,1	3,2	2,4	0,5	0,5	0,5	0,5	0,45	-	-	-	-
0,9	38	31	25	20	15	11	0,5	0,5	0,5	-	-	-	-	-	-
0,95	-	-	-	-	-	-	0,5	0,5	-	-	-	-	-	-	-

fп/fс	Lо/Lс	при fо/fс						при fо/fс
		0,5	0,4	0,3	0,2	0,1	0,05	0,5	0,4	0,3	0,2	0,1	0,05
1	0,05	-	0,1	0,1	0,1	0,1	0,15	-	-74,8	-38,5	-14,3	-1,8	0,3
	0,1	0,15	0,15	0,15	0,15	0,2	0,26	-24,9	-14,3	-6,6	-1,8	0,3	1
	0,2	0,2	0,2	0,25	0,3	0,4	0,65	-3,8	-1,8	-0,45	0,3	1	2,5
	0,3	0,3	0,35	0,45	0,55	0,85	1,5	-0,8	-0,15	0,3	0,65	1,7	4,3
	0,4	0,5	0,6	0,7	0,95	1,7	-	0	0,3	0,55	1	2,5	-
	0,5	0,75	0,95	1,25	1,75	3,3	-	0,3	0,5	0,75	1,3	3,4	-
	0,6	1,2	1,6	2,2	3,4	-	-	0,45	0,65	1	1,7	-	-
0,9	0,05	-	0,3	0,3	0,3	0,35	0,4	-	-74,8	-38,5	-14,3	-1,8	0,3
	0,1	0,35	0,35	0,35	0,35	0,45	0,6	-24,9	-14,3	-6,6	-1,8	0,3	1
	0,2	0,4	0,45	0,5	0,6	0,8	1,25	-3,8	-1,8	-0,45	0,3	1	2,5
	0,3	0,55	0,6	0,7	0,9	1,4	-	-0,8	-0,15	-0,3	0,65	1,7	-
	0,4	0,75	0,85	1,05	1,4	2,45	-	0	0,3	0,55	1	2,5	-
	0,5	1,05	1,3	1,7	2,4	-	-	0,3	0,5	0,75	1,3	-	-
	0,6	1,6	2,1	2,85	4,35	-	-	0,45	0,65	1	1,7	-	-
	0,7	2,7	3,85	5,6	8,9	-	-	0,6	0,8	1,2	2,1	-	-
	0,8	5,7	8,8	13,7	-	-	-	0,7	0,95	1,45	-	-	-

fп/fс	Lо/Lс	при fо/fс						при fо/fс
		0,5	0,4	0,3	0,2	0,1	0,05	0,5	0,4	0,3	0,2	0,1	0,05
0,8	0,05	-	0,4	0,4	0,4	0,45	0,5	-	-74,8	-38,5	-14,3	-1,8	0,3
	0,1	0,4	0,4	0,45	0,5	0,6	0,75	-24,9	-14,3	-6,6	-1,8	0,3	1
	0,2	0,5	0,55	0,6	0,7	0,95	1,45	-3,8	-1,8	-0,45	0,3	1	2,5
	0,3	0,65	0,7	0,8	1	1,6	-	-0,8	-0,15	0,3	0,65	1,7	-
	0,4	0,85	1	1,2	1,6	2,7	-	0	0,3	0,55	1	2,5	-
	0,5	1,15	1,45	1,85	2,6	-	-	0,3	0,5	0,75	1,3	-	-
	0,6	1,75	2,3	3,1	4,6	-	-	0,45	0,65	1	1,7	-	-
	0,7	2,95	4,1	5,9	9,3	-	-	0,6	0,8	1,2	2,1	-	-
	0,8	6,2	9,3	14,2	23,4	-	-	0,7	0,95	1,45	2,5	-	-
0,7	0,05	-	0,4	0,4	0,45	0,45	0,55	-	-74,8	-38,5	-14,3	-1,8	0,3
	0,1	0,45	0,45	0,45	0,5	0,6	0,75	-24,9	-14,3	-6,6	-1,8	0,3	1
	0,2	0,5	0,55	0,6	0,7	0,95	1,45	-3,8	-1,8	-0,45	0,3	1	2,5
	0,3	0,65	0,7	0,8	1	1,55	-	-0,8	-0,15	0,3	0,65	1,7	-
	0,4	0,85	0,95	1,15	1,55	2,6	-	0	0,3	0,55	1	2,5	-
	0,5	1,15	1,4	1,8	2,5	-	-	0,3	0,5	0,75	1,3	-	-
	0,6	1,7	2,9	2,95	4,4	-	-	0,45	0,65	1	1,7	-	-
	0,7	2,9	3,95	5,6	-	-	-	0,6	0,8	1,2	-	-	-
	0,8	6,1	8,95	13,4	-	-	-	0,7	0,95	1,45	-	-	-

fп/fс	Lо/Lс	при fо/fс				при fо/fс
		0,5	0,4	0,3	0,2	0,5	0,4	0,3	0,2
0,6	0,05	-	0,35	0,35	0,4	-	-74,8	-38,5	-14,3
	0,1	0,4	0,4	0,4	0,45	-24,9	-14,3	-6,6	-1,8
	0,2	0,45	0,5	0,55	0,6	-3,8	-1,8	-0,45	0,3
	0,3	0,55	0,6	0,7	0,9	-0,8	-0,15	0,3	0,65
	0,4	0,75	0,85	1,05	1,35	0	0,3	0,55	1
	0,5	1,05	1,25	1,55	2,2	0,3	0,5	0,75	1,3
	0,6	1,55	1,95	2,6	3,8	0,45	0,65	1	1,7
	0,7	2,6	3,4	4,9	-	0,6	0,8	1,2	-
	0,8	5,5	7,9	11,6	-	0,7	0,95	1,45	-
	0,9	20,7	31,9	49,2	-	0,85	1,15	1,7	-
0,5	0,05	-	0,3	0,3	0,3	-	-74,8	-38,5	-14,3
	0,1	0,3	0,3	0,35	0,35	-24,9	-14,3	-6,6	-1,8
	0,2	0,35	0,4	0,45	0,5	-3,8	-1,8	-0,45	0,3
	0,3	0,45	0,5	0,6	0,7	-0,8	-0,15	0,3	0,65
	0,4	0,6	0,7	0,8	1,1	0	0,3	0,55	1
	0,5	0,85	1	1,25	1,75	0,3	0,5	0,75	1,3
	0,6	1,25	1,55	2,05	3	0,45	0,65	1	1,7
	0,7	2,1	2,8	3,9	-	0,6	0,8	1,2	-
	0,8	4,55	6,4	9,3	-	0,7	0,95	1,45	-
	0,9	17,2	25,8	39,1	-	0,85	1,15	1,7	-

Lо/Lс	при fп/fс						при fо/fс
	1	0,9	0,8	0,7	0,6	0,5	0,5	0,4	0,3	0,2	0,1	0,05
0,05	0,4	0,4	0,35	0,35	0,35	0,35	96,6	61,4	34,3	15,1	3,95	1,3
0,1	0,4	0,4	0,4	0,35	0,35	0,35	23,7	15,1	8,5	3,9	1,3	0,75
0,2	0,45	0,4	0,4	0,4	0,4	0,35	6	3,9	2,7	1,3	0,75	0,5
0,3	0,55	0,5	0,45	0,4	0,4	0,4	2,85	2	1,3	0,9	0,6	0,4
0,4	0,75	0,65	0,6	0,5	0,5	0,45	1,8	1,3	1	0,75	0,5	0,3
0,5	1,1	1	0,9	0,7	0,65	0,55	1,3	1	0,8	0,65	0,45	-
0,6	2	1,8	1,5	1,1	1	0,85	1,1	0,9	0,75	0,6	0,4	-
0,7	4,3	3,6	3	2,2	1,9	1,5	0,9	0,8	0,7	0,55	-	-
0,8	11	9,5	7,7	5,4	4,7	3,5	0,85	0,75	0,65	0,5	-	-
0,9	55	45	36	24	21	15	0,75	0,7	0,6	-	-	-
0,95	-	-	-	-	-	62	0,75	0,65	0,6	-	-	-

Вход
1	Цилиндрическая труба, заделанная в стену		Значения
						b/dо
						0	0,002			0,01		0,05				0,2				0,5			1
			~ 0			0,5	0,57			0,68		0,8				0,92				1			0,94
			0,02 и более			0,5	0,51			0,52		0,65				0,66				0,72			0,72
2	Конический коллектор		Значения
			l/dо			, град
						0	10			30		60				100				140			180
			0,025			1	0,96			0,9		0,8				0,69				0,59			0,5
			0,05			1	0,93			0,8		0,67				0,58				0,53			0,5
			0,1			1	0,8			0,55		0,41				0,41				0,44			0,5
			0,25			1	0,68			0,3		0,17				0,22				0,34			0,5
			0,6			1	0,46			0,18		0,13				0,21				0,33			0,5
			1			1	0,32			0,14		0,1				0,18				0,3			0,5
3	Прямой канал с сеткой или решеткой	Fотв - живое сечение сетки
			Fотв/Fо			0,4	0,5			0,6		0,7				0,8				0,9			1
						4	2,65			1,97		1,58				1,32				1,14			1
4	Первое боковое отверстие		Одно отверстие
			Fотв/Fо	0,2		0,3		0,4		0,5		0,6		0,7		0,8				0,9			1
				64,5		30		14,9		9		6,27		4,54		3,54				2,7			2,2
			Два отверстия одно против другого
			2Fотв/Fо	0,4		0,5		0,6		0,7		0,8		0,9		1				1,4			1,8
				17		12		8,75		6,85		5,5		4,54		3,84				2,01			1,1
5	Среднее отверстие
			Fотв/F1	Lотв/L2
				0,1		0,2		0,3		0,4	0,5	0,1			0,2		0,3			0,4			0,5
				Вход отв								Проход
			0,1	0,8		1,3		1,4		1,4	1,4	0,1			-0,1		-0,8			-2,6			-6,6
			0,2	-<...>4		0,9		1,3		1,4	1,4	0,1			0,2		-0,01			-0,6			-2,1
			0,4	-9,5		0,2		0,9		1,2	1,3	0,2			0,3		0,3			0,2			-0,2
			0,6	-21,2		-2,9		0,3		1	1,2	0,2			0,3		0,4			0,4			0,3
6	Приточная шахта с зонтом
			h/dо	0,1		0,2		0,3		0,4	0,5	0,6			0,7		0,8			0,9			1 и более
				2,63		1,83		1,53		1,39	1,31	1,19			1,15		1,06			1,07			1,05
			По серии 1.494-32
			Тип зонта					Круглый и квадратный								Прямоугольный
								1,4								1,25
7	Решетка щелевая типа Р (серия 1.494-10)
Выход
8	Цилиндрическая труба
9	Цилиндрическая труба с конфузором
10	Последнее боковое отверстие
			Fотв/Fо	0,2		0,3	0,4	0,5		0,6	0,7	0,8		0,9		1	1,2			1,4			1,6		1,8
			Одно отверстие
				65,7		30	16,4	10,8		7,3	5,5	4,48		3,67		3,16	2,44			-			-		-
			Два отверстия одно против другого
				67,7		33	17,2	11,6		8,45	6,8	5,86		5		4,38	3,47			2,9			25,2		2,25
11	Среднее отверстие		Выход
			Vо/V1	0,4		0,6	0,8		1		1,2			1,4		1,6				1,8			2
				1,8		1,7	1,7		1,8		1,9			2,1		2,3				2,6			3
			Проход
			V2/V1	0,4		0,5	0,6		0,8		1
				0,06		0,01	-0,03		-0,06		-0,03
12	Вытяжная шахта с зонтом
			h/dо	0,1		0,2	0,25		0,3		0,35	0,4				0,5				0,68			0,86		1
				4		2,3	1,9		1,6		1,4	1,3				1,15				1,1			1		1
			По серии 1.494-32
			Тип зонта				Круглый и квадратный									Прямоугольный
							1,3									1,15
13	Дефлектор (серия 1.494-32)
14	Воздухораспределитель для подачи воздуха компактной струей типа ВГК (серия 4.904-68)
15	Воздухораспределитель эжекционный для сосредоточенной подачи воздуха типа ВЭС (серия 1.494-17)
16	Патрубок поворотный душирующий типа ППД (серия 4.904-22)
17	Патрубок душирующий с увлажнением и без увлажнения воздуха типа ПД (серия 4.904-36)
			тип			ПД в										ПД н
						30		45			60					0; +20				-20
						1,6		1			0,8					3,2				2,8
18	Воздухораспределитель пристенный панельный типа ВПП (серия 4.904-59)
			тип		ВПП 51		ВПП 81			ВПП 82				ВПП 52					ВПП 101				ВПП 53
					2,3		2,2			2,1				2					1,9				1,8
19	Воздухораспределитель пристенный эжекционный панельный типа ВПЭП (серия 1.494-18)		- к скорости в сечении закручивателя , где dо = 75 мм
20	Воздухораспределитель эжекционный пристенный типа ВЭП (серия 1.494-5)
21	Решетки, сетки, перфорация, отверстия с параллельными направляющими лопатками
22	Решетка воздуха приточная регулируемая типа РР, исп. АБ (серия 1.494-8)		с учетом бокового подвода воздуха
23	Решетка воздуха приточная регулируемая типа РР, исп. АВ (серия 1.494-8)		с учетом бокового подвода воздуха
24	Решетка щелевая типа Р (серия 1.494-10)
25	Воздухораспределитель приколонный регулируемый типа НРВ (серия 1.494-37)
26	Воздухораспределитель эжекционный центробежный типа ВЭЦ (серия 1.494-15)
27	Воздухораспределитель перфорированный круглый типа ВПК (серия 4 904-24)		с учетом бокового подвода воздуха
28	Воздухораспределитель универсальный модернизированный типа ВДУМ (серия 1.494-19)		в зависимости от исполнения и положения диска
29	Воздухораспределитель двухструйный шестидиффузорный типа ВДШ (серия 4.904-29 и серия 1.494-29)
30	Воздухораспределитель центробежный типа ВЦ (серия 4.904-52)		- с диском; - без диска
31	Воздухораспределитель эжекционный потолочный типа ВЭП в (серия 1.494-20)
Изменение направления потока
32	Колено с острыми кромками		Для квадратного и круглого сечений
				0		20	30	45		60	75			90		110				130			150		180
				0		0,13	0,16	0,32		0,56	0,81			1,2		1,9				2,6			3,2		3,6
			При прямоугольном сечении значения следует умножить на величину C Значения C
			a/bо	0,25		0,5	0,75	1		1,5	2	3		4		5				6			7		8
			C	1,1		1,07	1,04	1		0,95	0,9	0,83		0,78		0,75				0,72			0,71		0,7
33	Колено Z-образное, 90°		Для квадратного и круглого сечения
			l/bо	0		0,4	0,6	0,8		1		1,2		1,4		1,6				1,8			2
				0		0,62	0,9	1,61		2,63		3,61		4,01		4,18				4,22			4,18
			l/bо	2,4		2,8	3,2	4		5		6		7		9				10			15 и более
				3,65		3,3	3,2	3,08		2,92		2,8		2,7		2,6				2,45			2,3
			При прямоугольном сечении значения следует умножить на величину C, принимаемую п. 32
34	Колено Z-образное, 30°		при l/bо > 1,5
35	Колено П-образное, 90°		Для квадратного сечения
			l/bо	0		0,2	0,4	0,6		0,8	1	1,2		1,4		1,6				1,8			2		2,4
			1. bк/bо = 0,5
				7,5		6,9	6,1	5,4		4,7	4,3	4,2		4,3		4,4				4,6			4,8		5,3
			2. bк/bо = 0,73
				4,5		3,6	2,9	2,5		2,4	2,3	2,3		2,3		2,4				2,6			2,7		3,2
			3. bк/bо = 1
				3,6		2,6	1,8	1,4		1,3	1,2	1,2		1,3		1,4				1,5			1,6		2,3
			4. bк/bо = 2
				3,9		2,4	1,5	1		0,8	0,7	0,7		0,6		0,6				0,6			0,6		0,7
			При прямоугольном сечении значения следует умножать на величину C, принимаемую по п. 32
36	Колено 90° с направляющими лопатками ;
			r/d1			0				0,1				0,24						0,3
						0,4				0,35				0,2						0,2
			, К - порядковый номер лопатки, - общее число лопаток
37	Отвод 90° штампованный круглого сечения
			R/d				1					1,5								2
							0,21					0,17								0,15
Слияние и разделение потока
38	Тройник прямой 90° вытяжной прямоугольного сечения Fп = Fс		Fо/Fп			Lо/Lс
						0,1	0,2	0,3		0,4	0,5			0,6		0,7				0,8			0,9		1
			0,1			0,3	0,9	1		1	1			1		1				1			1		1
						0,2	0,5	0,9		1,5	2,5			4,4		8,4				20			82
			0,2			-1,7	0,6	1		1	1			1		1				1			1		1
						0,2	0,4	0,8		1,3	2,1			3,7		7,1				16,7			69
			0,4			-2,4	-0,6	0,7		1	1,1			1,1		1,1				1,1			1,1		1,1
						0,2	0,4	0,6		1	1,6			2,8		5,2				12,3			51
			0,6			-21	-2,7	0,1		0,9	1,1			1,2		1,2				1,2			1,2		1,2
						0,2	0,4	0,6		0,8	1,3			2,2		4,1				9,5			39
			0,8			-37	-5,5	-0,7		0,6	1,1			1,2		1,3				1,3			1,2		1,2
						0,8	0,4	0,5		0,7	1,1			1,8		3,3				7,6			31
			1			-50	-8,8	-1,7		0,3	1,1			1,3		1,3				1,3			1,3		1,3
						0,3	0,4	0,5		0,7	1			1,6		2,8				6,3			2,5
39	Тройник прямой 90° приточный прямоугольного сечения		Fп = Fс
			Vо/Vс	0,4		0,5	0,6	0,8		1	1,2	1,4		1,6		1,8				2			2,2		2,4
				9,4		6,2	4,2	2,3		1,6	1,2	1		0,8		0,7				0,7			0,7		0,7
				0,4		0	-0,1	-0,1		0
			Fо + Fп = Fс
			Vп/Vс	0,1		0,5	0,6	0,8		1		1,2		1,4		1,6				1,8			2
				По формуле
				4,4		2	0,8	0,1		0		0,1		0,2		0,4				0,6			0,8
40	Тройник штанообразный		Коэффициент местного сопротивления определяется так же, как для бокового ответвления прямого тройника
41	Крестовина		Коэффициент местного сопротивления определяется так же, как для прямого тройника
Изменение скорости потока
42	Диффузор пирамидальный в сети		Значения
			Fо/F1
				10		12	14	16			18	20				24			28			32		40
			0,2	0,14		0,17	0,2	0,24			0,28	0,31				0,4			0,49			0,59		0,69
			0,25	0,13		0,16	0,18	0,21			0,24	0,27				0,35			0,43			0,52		0,61
			0,3	0,11		0,13	0,16	0,19			0,22	0,24				0,31			0,38			0,46		0,53
			0,4	0,09		0,1	0,12	0,14			0,16	0,18				0,23			0,28			0,34		0,4
			0,5	0,07		0,08	0,09	0,1			0,12	0,13				0,17			0,2			0,24		0,28
			0,6	0,05		0,06	0,07	0,07			0,08	0,09				0,11			0,14			0,16		0,19
43	Диффузор конический в сети		Значения
			Fо/F1
				10		12		14			16	20				24				30			40
			0,2	0,12		0,14		0,17			0,19	0,25				0,32				0,43			0,61
			0,25	0,1		0,12		0,15			0,17	0,22				0,28				0,37			0,49
			0,3	0,09		0,11		0,13			0,15	0,2				0,25				0,33			0,42
			0,4	0,08		0,09		0,1			0,12	0,15				0,19				0,25			0,35
			0,5	0,06		0,07		0,08			0,09	0,11				0,14				0,18			0,25
			0,6	0,05		0,05		0,06			0,07	0,08				0,1				0,12			0,17
44	Конфузор в сети (при прямоугольном сечении )		Значения
			l/d
						10				20				30						40
			0,1			0,41				0,34				0,27						0,24
			0,15			0,39				0,29				0,22						0,18
			0,6			0,29				0,2				0,15						0,13
			свыше 0,6			Принимать
45	Изменение поперечного сечения		Внезапное расширение потока
			Fо/F1	0		0,1	0,2			0,3	0,4	0,5			0,5		0,7			0,8			1
				1		0,81	0,64			0,5	0,36	0,25			0,16		0,09			0,04			0
			Внезапное сужение потока
			Fо/F1	0		0,1	0,2			0,3	0,4	0,5			0,6		0,7			0,8			1
				0,5		0,45	0,4			0,35	0,3	0,25			0,2		0,15			0,1			0
46	Отверстие с утолщенными краями
			<...>/dо	0		0,2	0,4	0,6		0,8	1	1,2		1,4		1,6				1,8			2		4
				2,89		2,72	2,6	2,34		1,95	1,76	1,68		1,63		1,61				1,55			1,56		1,56
47	Дроссель-клапан		Значения
			Количество створок n
						0	10	20		30	40		50			60		70			80			90
			1			0,04	0,3	1,1		2,5	8		20			60		200			1500			6000
			2			0,07	0,4	1,1		2,5	5,5		12			30		90			160			7000
			3			0,12	0,12	0,8		2	5		10			19		40			160			7000
			4			0,13	0,25	0,8		2	4		8			15		30			110			6000
			5			0,15	0,2	0,7		1,8	3,5		7			19		28			80			5000
48	Шибер (при прямоугольном сечении )		Круглый воздуховод
			h/dо	0		0,1	0,2	0,3		0,4	0,5			0,6		0,7				0,8			0,9		1
			Fп/Fо	0		-	0,25	0,38		0,5	0,61			0,71		0,81				0,9			0,96		1
						-	35	10		4,6	2,06			0,98		0,44				0,17			0,06		0
			Прямоугольный воздуховод
			h/d	0		0,1	0,2	0,3		0,4	0,5			0,6		0,7				0,8			0,9		1
						193	44,5	17,8		8,12	4,02			2,08		0,95				0,39			0,09		0
49	Диафрагма на прямом участке
			Fо/F1	0,5		0,55	0,6	0,65		0,7	0,75			0,8		0,85				0,9			0,95		1
				3,75		2,85	1,9	1,41		0,93	0,65			0,41		0,25				0,13			0,05		0
50	Диффузор пирамидальный за центробежным вентилятором		Значения
			, град			F1/Fо
						1,5		2			2,5			3					3,5				4
			10			0,1		0,18			0,81			0,23					0,24				0,25
			15			0,23		0,33			0,38			0,4					0,42				0,44
			20			0,31		0,43			0,48			0,53					0,56				0,58
			25			0,36		0,49			0,55			0,58					0,62				0,64
			30			0,42		0,53			0,59			0,64					0,67				0,69
51	Диффузор пирамидальный с отводом 90° за вентилятором R = 1,5d; ; Fо/F1 = 0,5		при любом угле установки элемента.
52	Отвод прямоугольный 90° за вентилятором Ц14-46, Ц9-57, Ц13-50 R = d
			, град.			0				90				180						270
						0,35				0,3				0,35						0,45
53	то же, за вентилятором Ц4-70, Ц4-76
54	то же, за вентилятором Ц14-46, Ц9-57, Ц13-50, R = 2d
55	То же за, вентилятором Ц4-70, Ц4-76
56	Переход с квадрата на круг равновеликой площади за вентилятором Ц14-46 Ц9-57, Ц13-50
57	То же, за вентилятором Ц4-70, Ц4-76
58	Диффузор конический на входе в вентилятор Fв/Fд = 2
			, град					10								30
								0,5								1,4
59	Отвод из звеньев круглого сечения на входе в вентилятор Ц9-55, Ц14-46 R = 1,5Dвх
			, град			0				90				180						270
						0,33				0,35				0,4						0,45
60	То же, на входе в вентилятор Ц4-70
61	Колено 90° на входе в вентилятор Ц9-55, Ц4-46
62	То же, на входе в вентилятор Ц4-70
63	Входная коробка перед вентилятором Ц9-55, Ц14-46 Fк/Fвх = 2,4; b/a = 2,4;
			, град.			0				90				180						270
						0,26				0,31				0,33						0,45
64	То же, перед вентилятором Ц4-70 Fк/Fвх = 2,4; ; b/a = 2,3
			, град.			0				90				180						270
						0,4				0,42				0,5						0,66
65	Диффузор конический за осевым вентилятором		- к скорости в сечении ; при
66	Диффузор конический на входе в осевой вентилятор		определять по п. 43, принимая Fо/F1 >= 0,5;
67	Конус на входе в осевой вентилятор		при	(см. п. 65); L = 0,2D
68	Уступ на входе в осевой вентилятор		при	(см. п. 65) L = (0,1 - 0,3)D.
Примечание. Индекс соответствует индексу скорости, к которой отнесен коэффициент местного сопротивления.

	Диаметр отверстия диафрагмы при диаметре воздуховода, мм
	100	125	140	160	180	200	225	250	280
0,3	91	114	128	146	164	182	205	228	255
0,4	90	112	125	143	161	179	201	224	251
0,5	88	110	123	141	159	176	198	220	247
0,6	87	109	122	139	156	174	196	217	243
0,7	86	107	120	137	155	172	193	215	240
0,8	85	106	119	136	153	170	191	212	238
0,9	84	105	117	134	151	168	189	210	235
1	83	104	116	133	150	166	187	208	233
1,1	82	103	115	132	148	165	185	206	230
1,2	82	102	114	131	147	163	184	204	228
1,3	81	101	113	129	146	162	182	202	226
1,4	80	100	112	128	144	160	181	201	225
1,6	79	99	111	126	142	158	178	198	221
1,8	78	97	109	125	140	156	175	195	218
2	77	96	108	123	138	154	173	192	215
2,2	76	95	106	122	137	152	171	190	213
2,4	75	94	105	120	135	150	169	188	211
2,6	74	93	104	119	134	149	167	186	208
2,8	74	92	103	118	133	147	166	184	206
3	73	91	102	117	131	146	164	182	204
3,2	72	90	101	116	130	145	163	181	202
3,4	72	90	100	115	129	143	161	179	201
3,6	71	89	100	114	128	142	160	178	199
3,8	71	88	99	113	127	141	159	176	197
4	70	87	98	112	126	140	157	175	196
4,5	69	86	96	110	124	137	155	172	192
5	68	85	95	108	122	135	152	169	189
5,5	67	83	93	107	120	133	150	167	187
6	66	82	92	105	118	131	148	164	184
6,5	65	81	91	104	117	130	146	162	181
7	64	80	90	102	115	128	144	160	179
7,5	63	79	89	101	114	127	142	158	177
8	63	78	88	100	113	125	141	156	175
8,5	62	77	87	99	111	124	139	155	173
9	61	77	86	98	110	123	138	153	172
9,5	61	76	85	97	109	121	137	152	170
10	60	75	84	96	108	120	135	150	168
11	59	74	83	95	106	118	133	148	165
12	58	73	81	93	105	116	131	145	163
13	57	72	80	92	103	115	129	143	160
14	56	71	79	90	102	113	127	141	158
15	56	70	78	89	100	111	125	139	156

	Диаметр отверстия диафрагмы при диаметре воздуховода, мм
	315	355	400	450	500	560	630	710	800
0,3	287	324	365	410	456	511	574	647	729
0,4	282	318	358	403	448	501	564	636	716
0,5	278	313	353	397	441	494	555	626	705
0,6	274	309	348	391	435	487	548	617	695
0,7	270	305	343	386	429	481	541	609	687
0,8	267	301	339	382	424	475	534	602	679
0,9	264	298	336	378	420	470	529	596	671
1	262	295	332	374	415	465	583	590	665
1,1	260	292	329	370	411	461	518	584	658
1,2	257	290	326	367	408	457	514	579	653
1,3	255	287	323	364	404	453	509	574	647
1,4	253	285	321	361	401	449	505	570	642
1,6	249	281	316	356	395	443	498	561	632
1,8	246	277	312	351	390	436	491	553	624
2	242	273	308	346	385	431	485	546	616
2,2	239	270	304	342	380	426	479	540	608
2,4	237	267	301	338	376	421	474	534	601
2,6	234	264	298	330	372	417	469	528	595
2,8	232	261	295	331	368	412	464	523	589
3	250	259	292	328	365	409	460	518	584
3,2	228	257	289	325	361	405	455	513	578
3,4	226	254	287	323	358	401	452	509	573
3,6	224	252	284	320	355	398	448	505	569
3,8	222	250	282	317	353	395	444	501	564
4	220	248	280	315	350	392	441	497	560
4,5	217	244	275	309	344	385	433	488	550
5	213	240	271	304	338	379	426	480	541
5,5	210	236	266	300	333	373	420	473	533
6	207	233	263	296	328	368	414	466	525
6,5	204	230	259	292	324	363	408	460	518
7	202	227	256	288	320	358	403	454	512
7,5	199	225	253	285	316	354	399	449	506
8	197	222	250	282	313	350	394	444	500
8,5	195	220	248	279	310	347	390	440	495
9	193	218	245	276	306	343	386	435	490
9,5	191	215	243	273	303	340	382	431	486
10	189	213	241	271	301	337	379	427	481
11	186	210	236	266	296	331	372	420	473
12	183	206	233	262	291	326	366	413	465
13	180	203	229	258	286	321	361	407	458
14	178	201	226	254	282	316	356	401	452
15	176	198	223	251	279	312	351	396	446

	Диаметр отверстия диафрагмы при диаметре воздуховода, мм
	900	1000	1120	1250	1400	1600	1800	2000
0,3	820	912	1021	1140	1276	1459	1641	1823
0,4	806	895	1003	1119	1254	1433	1612	1791
0,5	793	882	987	1102	1234	1411	1587	1763
0,6	782	869	974	1087	1217	1391	1565	1739
0,7	773	858	961	1073	1202	1373	1545	1717
0,8	764	848	950	1061	1188	1357	1527	1697
0,9	755	839	940	1049	1175	1343	1511	1679
1	748	831	931	1039	1163	1329	1495	1662
1,1	741	823	922	1029	1152	1317	1481	1646
1,2	734	816	914	1020	1142	1305	1468	1631
1,3	728	809	906	1011	1132	12<...>4	1456	1617
1,4	722	802	899	1003	1123	1284	1444	1604
1,6	711	790	885	988	1106	1264	1422	1580
1,8	701	779	873	974	1091	1247	1403	1559
2	692	769	862	962	1077	1231	1385	1539
2,2	684	760	852	950	1064	1216	1368	1521
2,4	677	752	842	940	1053	1203	1353	1504
2,6	670	744	833	930	1041	1190	1339	1488
2,8	663	736	825	921	1031	1178	1326	1473
3	657	730	817	912	1021	1167	1313	1459
3,2	651	723	810	904	1012	1157	1301	1446
3,4	645	717	803	896	1003	1147	1290	1433
3,6	640	711	796	889	995	1137	1279	1422
3,8	635	705	790	882	987	1128	1269	1410
4	630	700	784	875	980	1120	1260	1400
4,5	619	687	770	859	962	1100	1237	1375
5	609	676	757	845	947	1082	1217	1353
5,5	599	666	746	833	933	1066	1199	1332
6	591	657	736	821	919	1051	1182	1313
6,5	583	648	726	810	907	1037	1167	1296
7	576	640	717	800	896	1024	1152	1280
7,5	569	633	709	791	886	1012	1139	1265
8	563	626	701	782	876	1001	1126	1251
8,5	557	619	693	774	867	990	1114	1238
9	552	613	686	766	858	980	1103	1226
9,5	546	607	680	759	850	971	1092	1214
10	541	601	674	752	842	962	1082	1203
11	532	591	662	739	827	946	1064	1182
12	523	582	651	727	814	931	1047	1163
13	516	573	642	716	802	917	1031	1146
14	508	565	633	706	791	904	1017	1130
15	502	557	624	697	780	892	1003	1115

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	100 x 150	100 x 200	100 x 250	150 x 150
0,2	93 x 143	92 x 192	91 x 241	141 x 141
0,3	89 x 139	88 x 188	87 x 237	137 x 137
0,4	87 x 137	86 x 186	85 x 235	134 x 134
0,5	86 x 136	85 x 185	84 x 234	133 x 133
0,6	84 x 134	82 x 182	81 x 231	130 x 130
0,7	83 x 133	81 x 181	80 x 230	128 x 128
0,8	82 x 132	80 x 180	79 x 229	127 x 127
0,9	81 x 131	79 x 179	77 x 227	126 x 126
1	80 x 130	78 x 178	76 x 226	125 x 125
1,1	78 x 128	76 x 176	75 x 225	123 x 123
1,2	78 x 128	75 x 175	74 x 224	122 x 122
1,3	77 x 127	75 x 175	73 x 223	121 x 121
1,4	76 x 126	74 x 174	72 x 222	120 x 120
1,6	75 x 125	73 x 173	71 x 221	119 x 119
1,8	74 x 124	71 x 171	70 x 220	117 x 117
2	72 x 122	70 x 170	68 x 218	115 x 115
2,2	72 x 122	69 x 169	67 x 217	114 x 114
2,4	70 x 120	67 x 167	65 x 215	112 x 112
2,6	69 x 119	66 x 166	64 x 214	111 x 111
2,8	68 x 118	65 x 165	63 x 213	110 x 110
3	68 x 118	65 x 165	62 x 212	109 x 109
3,2	67 x 117	64 x 164	62 x 212	108 x 108
3,4	66 x 116	63 x 163	61 x 211	108 x 108
3,6	66 x 116	63 x 163	61 x 211	107 x 107
3,8	65 x 115	61 x 161	59 x 209	106 x 106
4	64 x 114	61 x 161	59 x 209	105 x 105
4,5	63 x 113	59 x 159	57 x 207	103 x 103
5	61 x 111	58 x 158	55 x 205	101 x 101
5,5	60 x 110	56 x 156	54 x 204	100 x 100
6	59 x 109	55 x 155	53 x 203	98 x 98
6,5	58 x 108	54 x 154	52 x 202	97 x 97
7	57 x 107	53 x 153	51 x 201	96 x 96
7,5	56 x 106	53 x 153	50 x 200	95 x 95
8	55 x 105	51 x 151	49 x 199	93 x 93
8,5	55 x 105	51 x 151	48 x 198	93 x 93
9	54 x 104	50 x 150	47 x 197	91 x 91
9,5	53 x 103	49 x 149	46 x 196	90 x 90
10	52 x 102	48 x 148	45 x 195	89 x 89
11	51 x 101	47 x 147	44 x 194	88 x 88
12	50 x 100	45 x 145	43 x 193	86 x 86
13	49 x 99	44 x 144	42 x 192	85 x 85
14	48 x 98	44 x 144	41 x 191	84 x 84
15	48 x 98	43 x 143	41 x 191	84 x 84

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	150 x 200	150 x 250	200 x 200	200 x 250
0,2	139 x 189	138 x 238	188 x 188	186 x 236
0,3	135 x 185	133 x 233	182 x 182	180 x 230
0,4	132 x 182	130 x 230	179 x 179	177 x 227
0,5	130 x 180	128 x 228	177 x 177	174 x 224
0,6	127 x 177	125 x 225	173 x 173	170 x 220
0,7	125 x 175	123 x 223	171 x 171	168 x 218
0,8	124 x 174	122 x 222	170 x 170	166 x 216
0,9	122 x 172	120 x 220	168 x 168	164 x 214
1	121 x 171	118 x 218	167 x 167	162 x 212
1,1	119 x 169	116 x 216	164 x 164	160 x 210
1,2	118 x 168	115 x 215	163 x 163	158 x 208
1,3	117 x 167	114 x 214	161 x 161	157 x 207
1,4	116 x 166	113 x 213	160 x 160	156 x 206
1,6	115 x 165	112 x 212	159 x 159	154 x 204
1,8	113 x 163	109 x 209	156 x 156	151 x 201
2	110 x 160	107 x 207	154 x 154	149 x 199
2,2	109 x 159	106 x 206	152 x 152	147 x 197
2,4	107 x 157	103 x 203	150 x 150	144 x 194
2,6	106 x 156	102 x 202	148 x 148	143 x 193
2,8	105 x 155	101 x 201	147 x 147	141 x 191
3	104 x 154	100 x 200	146 x 146	140 x 190
3,2	102 x 152	98 x 198	144 x 144	138 x 138
3,4	102 x 152	98 x 198	144 x 144	137 x 187
3,6	101 x 151	97 x 197	143 x 143	137 x 187
3,8	99 x 149	95 x 195	141 x 141	134 x 184
4	99 x 149	95 x 195	140 x 140	134 x 184
4,5	96 x 146	92 x 192	137 x 137	130 x 180
5	95 x 145	90 x 190	135 x 135	128 x 178
5,5	93 x 143	88 x 188	133 x 133	125 x 175
6	91 x 141	87 x 187	131 x 131	124 x 174
6,5	90 x 140	85 x 185	130 x 130	122 x 172
7	89 x 139	84 x 184	128 x 128	120 x 170
7,5	87 x 137	82 x 182	127 x 127	119 x 169
8	85 x 135	80 x 180	124 x 124	116 x 166
8,5	85 x 135	79 x 179	123 x 123	115 x 165
9	83 x 133	78 x 178	122 x 122	113 x 163
9,5	82 x 132	77 x 177	120 x 120	112 x 162
10	81 x 131	76 x 176	119 x 119	111 x 161
11	80 x 130	74 x 174	117 x 117	109 x 159
12	78 x 128	72 x 172	115 x 115	106 x 156
13	76 x 126	70 x 170	113 x 113	104 x 154
14	75 x 125	70 x 170	112 x 112	103 x 153
15	75 x 125	69 x 169	111 x 111	102 x 152

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	200 x 300	200 x 400	200 x 500	250 x 250
0,2	185 x 285	184 x 384	182 x 482	235 x 235
0,3	179 x 279	176 x 376	175 x 475	228 x 228
0,4	175 x 275	172 x 372	170 x 470	224 x 224
0,5	172 x 272	169 x 369	167 x 467	221 x 221
0,6	168 x 268	165 x 365	162 x 462	217 x 217
0,7	165 x 265	162 x 362	159 x 459	214 x 214
0,8	164 x 264	160 x 360	157 x 457	212 x 212
0,9	161 x 261	157 x 357	154 x 454	209 x 209
1	160 x 260	155 x 355	153 x 453	208 x 208
1,1	157 x 257	152 x 352	149 x 449	205 x 205
1,2	155 x 255	151 x 351	148 x 448	203 x 203
1,3	154 x 254	149 x 349	146 x 446	202 x 202
1,4	152 x 252	147 x 347	144 x 444	200 x 200
1,6	151 x 251	146 x 346	142 x 442	198 x 198
1,8	148 x 248	143 x 343	139 x 439	195 x 195
2	145 x 245	139 x 339	136 x 436	192 x 192
2,2	143 x 243	138 x 338	134 x 434	190 x 190
2,4	140 x 240	134 x 334	130 x 430	187 x 187
2,6	138 x 238	132 x 332	128 x 428	185 x 185
2,8	137 x 237	131 x 331	127 x 427	184 x 184
3	135 x 235	129 x 329	125 x 425	182 x 182
3,2	134 x 234	127 x 327	123 x 423	180 x 180
3,4	133 x 233	126 x 326	122 x 422	179 x 179
3,6	132 x 232	125 x 325	121 x 421	179 x 179
3,8	129 x 229	123 x 323	118 x 418	176 x 176
4	129 x 229	122 x 322	117 x 417	175 x 175
4,5	125 x 225	118 x 318	114 x 414	171 x 171
5	123 x 223	115 x 315	111 x 411	169 x 169
5,5	120 x 220	113 x 313	108 x 408	166 x 166
6	118 x 218	111 x 311	106 x 406	164 x 164
6,5	116 x 216	109 x 309	104 x 404	162 x 162
7	115 x 215	107 x 307	102 x 402	160 x 160
7,5	113 x 213	105 x 305	100 x 400	158 x 158
8	110 x 210	102 x 302	97 x 397	155 x 155
9	107 x 207	99 x 299	94 x 394	152 x 152
10	104 x 204	96 x 296	91 x 391	149 x 149
11	102 x 202	94 x 294	89 x 389	147 x 147
12	99 x 199	91 x 291	86 x 386	144 x 144
13	97 x 197	89 x 289	84 x 384	141 x 141
14	96 x 196	88 x 288	82 x 382	140 x 140
15	95 x 195	87 x 287	81 x 381	139 x 139

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	250 x 300	250 x 400	250 x 500	250 x 600
0,2	233 x 283	281 x 381	229 x 479	228 x 578
0,3	226 x 276	223 x 373	221 x 471	219 x 569
0,4	221 x 271	218 x 368	215 x 465	213 x 563
0,5	218 x 268	214 x 364	211 x 461	209 x 559
0,6	214 x 264	209 x 359	206 x 456	203 x 553
0,7	210 x 260	205 x 355	202 x 452	199 x 549
0,8	209 x 259	204 x 354	200 x 450	197 x 547
0,9	206 x 256	200 x 350	196 x 446	193 x 543
1	204 x 254	196 x 348	194 x 444	191 x 541
1,1	201 x 251	195 x 345	190 x 440	187 x 537
1,2	199 x 249	193 x 343	188 x 438	185 x 535
1,3	197 x 247	191 x 341	186 x 436	183 x 533
1,4	196 x 246	189 x 339	184 x 434	181 x 531
1,6	194 x 244	187 x 337	182 x 432	179 x 529
1,8	190 x 240	183 x 333	178 x 428	175 x 525
2	187 x 237	179 x 329	174 x 424	170 x 520
2,2	185 x 235	177 x 327	172 x 422	168 x 518
2,4	182 x 232	173 x 323	168 x 418	164 x 514
2,6	180 x 230	171 x 321	166 x 416	161 x 511
2,8	178 x 228	169 x 319	163 x 413	159 x 509
3	176 x 226	167 x 317	161 x 411	157 x 507
3,2	174 x 224	165 x 315	159 x 409	155 x 505
3,4	173 x 223	164 x 314	158 x 408	154 x 504
3,6	172 x 222	163 x 313	157 x 407	152 x 502
3,8	169 x 219	160 x 310	153 x 403	149 x 499
4	168 x 218	159 x 309	152 x 402	148 x 498
4,5	164 x 214	154 x 304	148 x 398	143 x 493
5	161 x 214	151 x 301	143 x 394	139 x 489
5,5	158 x 208	148 x 298	141 x 391	136 x 486
6	156 x 206	146 x 296	138 x 288	133 x 483
6,5	154 x 204	143 x 293	136 x 386	131 x 481
7	152 x 202	141 x 291	134 x 384	129 x 479
7,5	150 x 200	139 x 289	131 x 381	126 x 476
8	147 x 197	135 x 285	128 x 378	123 x 473
8,5	146 x 196	134 x 284	126 x 376	121 x 471
9	143 x 193	132 x 282	124 x 374	119 x 469
9,5	141 x 191	129 x 279	121 x 371	116 x 466
10	140 x 190	128 x 278	120 x 370	115 x 465
11	138 x 188	125 x 275	117 x 367	112 x 462
12	134 x 184	122 x 271	114 x 364	108 x 458
13	132 x 182	119 x 269	111 x 361	105 x 455
14	131 x 181	118 x 268	110 x 360	104 x 454
15	130 x 180	116 x 266	108 x 358	103 x 453

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	250 x 800	300 x 300	300 x 400	300 x 500
0,2	227 x 777	281 x 281	279 x 379	277 x 477
0,3	217 x 767	273 x 273	270 x 370	267 x 467
0,4	210 x 760	268 x 268	264 x 364	261 x 461
0,5	206 x 756	265 x 265	260 x 360	256 x 456
0,6	200 x 750	260 x 260	254 x 354	250 x 450
0,7	196 x 746	256 x 256	250 x 350	246 x 446
0,8	194 x 744	255 x 255	248 x 348	244 x 444
0,9	189 x 739	251 x 251	244 x 344	239 x 439
1	187 x 737	249 x 249	242 x 342	237 x 437
1,1	183 x 733	246 x 246	238 x 338	232 x 432
1,2	181 x 731	244 x 244	236 x 336	230 x 430
1,3	179 x 729	242 x 242	234 x 334	228 x 428
1,4	176 x 726	240 x 240	232 x 332	226 x 426
1,6	174 x 724	238 x 238	230 x 330	223 x 423
1,8	170 x 720	234 x 234	225 x 325	219 x 419
2	165 x 715	230 x 230	221 x 321	214 x 414
2,2	163 x 713	229 x 229	219 x 319	211 x 411
2,4	158 x 708	225 x 225	214 x 314	207 x 407
2,6	156 x 706	223 x 223	212 x 312	204 x 404
2,8	154 x 704	221 x 221	209 x 309	202 x 402
3	151 x 701	218 x 218	207 x 307	199 x 399
3,2	149 x 699	216 x 216	205 x 305	197 x 397
3,4	148 x 698	215 x 215	204 x 304	195 x 395
3,6	147 x 697	214 x 214	202 x 302	194 x 394
3,8	143 x 693	211 x 211	197 x 299	190 x 390
4	142 x 692	210 x 210	198 x 298	189 x 389
4,5	137 x 687	206 x 206	193 x 293	184 x 384
5	133 x 683	202 x 202	189 x 289	180 x 380
5,5	130 x 680	199 x 199	185 x 285	176 x 376
6	127 x 677	197 x 197	183 x 283	173 x 373
6,5	125 x 675	194 x 194	180 x 280	170 x 370
7	122 x 672	192 x 192	177 x 277	167 x 367
7,5	120 x 670	190 x 190	175 x 275	165 x 365
8	116 x 666	186 x 186	171 x 271	160 x 360
8,5	114 x 664	185 x 185	169 x 269	159 x 359
9	112 x 662	183 x 183	167 x 267	156 x 356
9,5	109 x 659	180 x 180	164 x 264	153 x 353
10	108 x 658	179 x 179	162 x 262	152 x 352
11	105 x 655	176 x 176	160 x 260	149 x 349
12	101 x 651	172 x 172	155 x 255	144 x 344
13	99 x 649	170 x 170	152 x 252	141 x 341
14	97 x 647	168 x 168	151 x 251	139 x 339
15	96 x 646	167 x 167	149 x 249	138 x 338

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	300 x 600	300 x 800	300 x 1000	400 x 400
0,2	275 x 575	273 x 773	272 x 972	375 x 375
0,3	265 x 565	262 x 762	260 x 960	364 x 364
0,4	258 x 558	255 x 755	252 x 952	358 x 358
0,5	254 x 554	250 x 750	247 x 947	353 x 353
0,6	247 x 547	242 x 748	240 x 940	346 x 346
0,7	242 x 542	238 x 738	235 x 935	342 x 342
0,8	240 x 540	235 x 735	232 x 932	340 x 340
0,9	235 x 535	230 x 730	227 x 927	335 x 335
1	233 x 533	228 x 728	224 x 924	332 x 332
1,1	228 x 528	223 x 723	219 x 919	327 x 327
1,2	226 x 526	220 x 720	219 x 916	325 x 325
1,3	224 x 524	217 x 717	214 x 914	323 x 323
1,4	221 x 521	215 x 715	211 x 911	320 x 320
1,6	219 x 519	212 x 712	208 x 908	318 x 318
1,8	214 x 514	207 x 707	203 x 903	312 x 312
2	209 x 509	202 x 702	197 x 997	307 x 307
2,2	206 x 506	199 x 699	195 x 895	305 x 305
2,4	201 x 501	194 x 694	189 x 889	299 x 299
2,6	199 x 499	191 x 691	186 x 886	297 x 297
2,8	196 x 496	188 x 688	183 x 883	294 x 294
3	193 x 493	186 x 686	181 x 881	291 x 291
3,2	191 x 491	183 x 683	178 x 878	288 x 288
3,4	189 x 489	181 x 681	176 x 876	287 x 287
3,6	188 x 488	180 x 680	175 x 875	286 x 286
3,8	184 x 484	176 x 676	171 x 871	281 x 281
4	183 x 483	174 x 674	169 x 869	280 x 280
4,5	177 x 477	169 x 669	163 x 863	274 x 274
5	173 x 473	164 x 664	159 x 859	270 x 270
5,5	169 x 469	160 x 660	155 x 855	265 x 265
6	166 x 466	157 x 657	152 x 852	262 x 262
6,5	163 x 463	154 x 654	149 x 849	259 x 259
7	160 x 460	151 x 651	146 x 846	256 x 256
7,5	157 x 457	148 x 648	142 x 842	253 x 253
8	153 x 453	144 x 644	138 x 838	248 x 248
8,5	152 x 452	142 x 642	136 x 836	247 x 247
9	149 x 449	139 x 639	133 x 833	243 x 243
9,5	146 x 446	136 x 636	130 x 830	240 x 240
10	144 x 444	134 x 634	129 x 829	238 x 238
11	141 x 441	131 x 631	125 x 825	235 x 235
12	136 x 436	126 x 626	121 x 821	230 x 230
13	133 x 433	123 x 623	117 x 817	226 x 226
14	131 x 431	122 x 622	116 x 816	225 x 225
15	130 x 430	119 x 619	114 x 814	223 x 223

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	400 x 500	400 x 600	400 x 800	400 x 1000
0,2	373 x 473	370 x 570	367 x 767	365 x 965
0,3	361 x 461	357 x 557	353 x 753	350 x 950
0,4	353 x 453	349 x 549	344 x 744	340 x 940
0,5	348 x 448	344 x 544	338 x 738	334 x 934
0,6	341 x 441	336 x 536	329 x 729	325 x 925
0,7	335 x 435	330 x 530	323 x 723	318 x 918
0,8	333 x 433	328 x 528	320 x 720	315 x 915
0,9	328 x 428	322 x 522	314 x 714	308 x 908
1	325 x 425	319 x 519	311 x 711	305 x 905
1,1	320 x 420	313 x 513	304 x 704	298 x 898
1,2	317 x 417	310 x 510	301 x 701	295 x 896
1,3	314 x 414	307 x 507	298 x 698	292 x 892
1,4	311 x 411	305 x 505	295 x 695	288 x 888
1,6	309 x 409	302 x 502	292 x 692	285 x 885
1,8	303 x 403	296 x 496	285 x 685	278 x 878
2	297 x 397	289 x 489	278 x 678	271 x 871
2,2	294 x 394	286 x 486	275 x 675	268 x 868
2,4	288 x 388	280 x 480	268 x 678	260 x 860
2,6	285 x 385	277 x 477	265 x 665	257 x 857
2,8	282 x 382	274 x 474	261 x 661	253 x 853
3	279 x 379	270 x 470	258 x 657	250 x 850
3,2	276 x 376	267 x 467	254 x 654	246 x 846
3,4	275 x 375	266 x 466	253 x 653	244 x 844
3,6	273 x 374	264 x 464	251 x 651	242 x 842
3,8	269 x 369	259 x 459	245 x 645	237 x 837
4	267 x 367	257 x 457	244 x 644	235 x 835
4,5	261 x 361	250 x 450	237 x 637	227 x 827
5	256 x 356	245 x 445	231 x 631	222 x 822
5,5	251 x 351	240 x 440	225 x 625	216 x 816
6	248 x 348	237 x 437	221 x 621	212 x 812
6,5	244 x 344	233 x 433	218 x 618	208 x 808
7	241 x 341	229 x 429	214 x 614	204 x 804
7,5	237 x 337	226 x 426	210 x 609	200 x 800
8	232 x 332	220 x 420	204 x 604	194 x 794
8,5	230 x 330	218 x 418	202 x 602	192 x 792
9	227 x 327	214 x 414	198 x 598	188 x 788
9,5	223 x 323	211 x 411	194 x 594	184 x 784
10	221 x 321	209 x 409	192 x 592	182 x 782
11	217 x 317	205 x 405	188 x 588	178 x 778
12	212 x 311	199 x 399	182 x 582	171 x 771
13	208 x 308	195 x 395	177 x 577	167 x 767
14	206 x 306	193 x 393	175 x 575	165 x 765
15	204 x 304	191 x 391	173 x 573	163 x 763

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	400 x 1200	500 x 500	500 x 600	500 x 800
0,2	363 x 1163	469 x 469	466 x 566	462 x 762
0,3	347 x 1147	456 x 455	452 x 552	445 x 745
0,4	338 x 1138	447 x 447	442 x 542	435 x 735
0,5	331 x 1131	442 x 442	436 x 536	428 x 728
0,6	321 x 1121	433 x 433	427 x 527	418 x 718
0,7	314 x 1114	427 x 427	421 x 521	411 x 711
0,8	311 x 1111	424 x 424	417 x 517	407 x 707
0,9	304 x 1104	418 x 418	411 x 511	400 x 700
1	301 x 1101	415 x 415	508 x 508	396 x 696
1,1	294 x 1094	409 x 409	401 x 501	389 x 689
1,2	291 x 1091	406 x 406	398 x 498	385 x 685
1,3	287 x 1087	403 x 403	394 x 494	382 x 682
1,4	284 x 1084	400 x 400	391 x 491	378 x 678
1,6	280 x 1080	397 x 397	388 x 488	374 x 674
1,8	273 x 1073	391 x 391	381 x 481	366 x 666
2	266 x 1066	384 x 384	374 x 474	358 x 658
2,2	262 x 1062	381 x 381	370 x 470	355 x 655
2,4	255 x 1055	374 x 374	363 x 463	347 x 647
2,6	251 x 1051	371 x 371	359 x 459	342 x 642
2,8	248 x 1048	367 x 367	356 x 456	338 x 638
3	244 x 1044	364 x 364	352 x 452	334 x 634
3,2	240 x 1040	361 x 361	348 x 448	330 x 630
3,4	238 x 1038	359 x 359	346 x 446	328 x 628
3,6	236 x 1036	357 x 357	344 x 444	326 x 626
3,8	231 x 1031	352 x 352	339 x 439	320 x 620
4	229 x 1029	350 x 350	337 x 437	317 x 617
4,5	221 x 1021	343 x 343	329 x 429	309 x 609
5	215 x 1015	337 x 337	323 x 423	302 x 602
5,5	209 x 1009	332 x 332	317 x 417	296 x 596
6	205 x 1005	328 x 328	313 x 413	291 x 591
6,5	201 x 1001	324 x 324	309 x 409	287 x 487
7	197 x 997	320 x 320	304 x 504	282 x 582
7,5	193 x 993	316 x 316	300 x 400	277 x 577
8	187 x 987	310 x 310	294 x 394	270 x 570
8,5	185 x 985	308 x 308	292 x 392	268 x 568
9	181 x 981	304 x 304	287 x 387	263 x 563
9,5	177 x 977	300 x 300	282 x 382	258 x 558
10	175 x 975	298 x 298	280 x 380	256 x 556
11	171 x 971	294 x 294	276 x 376	251 x 551
12	164 x 964	287 x 287	269 x 369	243 x 543
13	160 x 960	283 x 283	264 x 364	238 x 538
14	158 x 958	281 x 281	261 x 361	235 x 535
15	156 x 956	278 x 278	259 x 359	233 x 533

	Размеры отверстия диафрагм при сечении воздуховода, мм
	500 x 1000	500 x 1200	600 x 600	600 x 800
0,2	459 x 959	457 x 1157	563 x 563	558 x 758
0,3	441 x 941	438 x 1138	547 x 547	539 x 739
0,4	430 x 930	426 x 1126	537 x 537	528 x 728
0,5	423 x 923	418 x 1118	530 x 530	520 x 720
0,6	411 x 911	407 x 1107	520 x 520	508 x 708
0,7	404 x 903	399 x 1099	513 x 513	500 x 700
0,8	400 x 900	395 x 1095	509 x 509	496 x 696
0,9	392 x 892	387 x 1087	502 x 502	488 x 688
1	388 x 888	383 x 1083	498 x 498	484 x 684
1,1	381 x 881	374 x 1074	491 x 491	476 x 676
1,2	377 x 887	370 x 1070	487 x 487	472 x 672
1,3	373 x 873	366 x 1076	484 x 484	468 x 668
1,4	369 x 869	362 x 1062	480 x 480	463 x 663
1,6	364 x 864	358 x 1058	476 x 476	459 x 659
1,8	356 x 856	349 x 1049	469 x 469	450 x 650
2	347 x 848	340 x 1040	461 x 461	442 x 642
2,2	344 x 844	336 x 1036	457 x 457	437 x 637
2,4	335 x 835	327 x 1027	449 x 449	428 x 628
2,6	331 x 831	323 x 1023	445 x 445	424 x 624
2,8	327 x 827	318 x 1018	441 x 441	419 x 619
3	322 x 822	314 x 1014	437 x 437	414 x 614
3,2	318 x 818	309 x 1009	433 x 433	410 x 610
3,4	316 x 816	307 x 1007	431 x 431	407 x 607
3,6	314 x 814	305 x 1005	429 x 429	405 x 605
3,8	307 x 807	298 x 998	422 x 422	398 x 598
4	305 x 805	295 x 995	420 x 420	395 x 595
4,5	295 x 795	286 x 986	411 x 411	385 x 585
5	289 x 789	279 x 979	405 x 405	378 x 578
5,5	282 x 782	272 x 972	398 x 398	370 x 570
6	277 x 777	267 x 967	393 x 393	365 x 565
6,5	272 x 772	262 x 962	389 x 389	360 x 560
7	267 x 767	257 x 957	384 x 384	355 x 555
7,5	262 x 762	252 x 952	380 x 380	349 x 549
8	255 x 755	245 x 945	372 x 372	341 x 541
8,5	253 x 753	242 x 942	370 x 370	339 x 539
9	248 x 748	237 x 937	365 x 365	333 x 533
9,5	242 x 742	232 x 932	360 x 360	328 x 528
10	240 x 740	229 x 930	358 x 358	325 x 525
11	235 x 735	224 x 924	352 x 352	319 x 519
12	227 x 727	216 x 916	345 x 345	310 x 510
13	222 x 722	211 x 911	339 x 339	305 x 505
14	219 x 719	208 x 908	337 x 337	302 x 502
15	216 x 716	205 x 905	334 x 334	299 x 499

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	600 x 1000	600 x 1200	800 x 800	800 x 1000
0,2	554 x 954	551 x 1151	751 x 751	745 x 945
0,3	534 x 934	529 x 1129	729 x 729	721 x 921
0,4	521 x 921	516 x 1116	716 x 716	706 x 906
0,5	513 x 913	507 x 1107	707 x 707	696 x 896
0,6	500 x 900	494 x 1094	693 x 693	681 x 881
0,7	491 x 891	485 x 1085	684 x 684	671 x 871
0,8	487 x 887	480 x 1080	679 x 679	666 x 866
0,9	478 x 878	471 x 1071	669 x 669	655 x 855
1	474 x 874	466 x 1066	665 x 665	650 x 850
1,1	465 x 865	457 x 1057	655 x 655	639 x 839
1,2	460 x 860	452 x 1052	650 x 650	634 x 834
1,3	456 x 856	447 x 1047	645 x 645	628 x 828
1,4	451 x 851	442 x 1042	640 x 640	623 x 823
1,6	447 x 847	437 x 1037	635 x 635	617 x 817
1,8	437 x 837	428 x 1028	625 x 625	606 x 806
2	428 x 828	418 x 1018	615 x 615	594 x 794
2,2	423 x 823	413 x 1013	609 x 609	589 x 789
2,4	413 x 813	402 x 1002	599 x 599	577 x 777
2,6	408 x 808	397 x 997	593 x 593	571 x 771
2,8	403 x 803	392 x 992	588 x 588	565 x 765
3	398 x 798	387 x 987	582 x 582	559 x 759
3,2	393 x 793	382 x 982	577 x 577	553 x 753
3,4	391 x 791	379 x 979	574 x 574	550 x 750
3,6	388 x 788	376 x 970	571 x 571	547 x 747
3,8	381 x 781	368 x 968	563 x 563	537 x 737
4	378 x 778	365 x 965	561 x 561	534 x 734
4,5	368 x 768	355 x 955	549 x 549	521 x 721
5	360 x 760	346 x 946	540 x 540	512 x 712
5,5	351 x 751	338 x 938	531 x 531	502 x 702
6	346 x 746	332 x 932	525 x 525	495 x 695
6,5	340 x 740	326 x 926	519 x 519	488 x 688
7	335 x 735	321 x 920	512 x 512	481 x 681
7,5	329 x 729	315 x 915	506 x 506	475 x 675
8	321 x 721	306 x 906	496 x 496	464 x 664
8,5	318 x 718	303 x 903	493 x 493	460 x 660
9	312 x 712	297 x 897	487 x 487	453 x 653
9,5	306 x 706	291 x 891	480 x 480	446 x 646
10	303 x 703	288 x 888	477 x 477	442 x 642
11	297 x 697	282 x 882	470 x 470	435 x 635
12	288 x 688	272 x 872	460 x 460	424 x 624
13	282 x 682	266 x 866	453 x 453	416 x 616
14	279 x 679	263 x 863	449 x 449	412 x 612
15	275 x 775	260 x 860	445 x 445	407 x 607

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	800 x 1200	1000 x 1000	1000 x 1200	1200 x 1200
0,2	741 x 1141	938 x 938	933 x 1133	1126 x 1126
0,3	715 x 1115	911 x 911	903 x 1103	1093 x 1093
0,4	699 x 1099	894 x 894	885 x 1085	1073 x 1073
0,5	688 x 1088	883 x 883	873 x 1073	1060 x 1060
0,6	672 x 1072	866 x 866	854 x 1054	1039 x 1039
0,7	661 x 1061	854 x 854	841 x 1041	1025 x 1025
0,8	655 x 1055	849 x 849	835 x 1035	1018 x 1018
0,9	644 x 1044	837 x 837	822 x 1022	1004 x 1004
1	638 x 1038	831 x 831	815 x 1015	997 x 997
1,1	627 x 1027	819 x 819	802 x 1002	982 x 982
1,2	621 x 1021	812 x 812	796 x 996	975 x 975
1,3	615 x 1015	806 x 806	789 x 989	968 x 968
1,4	609 x 1009	800 x 800	782 x 982	960 x 960
1,6	603 x 1003	794 x 794	775 x 975	953 x 953
1,8	591 x 991	781 x 781	761 x 961	937 x 937
2	579 x 979	768 x 768	747 x 947	922 x 922
2,2	573 x 973	762 x 762	740 x 940	914 x 914
2,4	560 x 960	748 x 748	726 x 926	898 x 898
2,6	554 x 954	742 x 742	719 x 919	890 x 890
2,8	547 x 947	735 x 735	711 x 911	882 x 882
3	541 x 941	728 x 728	704 x 904	874 x 874
3,2	534 x 934	721 x 721	696 x 896	865 x 865
3,4	531 x 931	718 x 718	693 x 893	861 x 861

	Размеры отверстия диафрагмы при сечении воздуховода, мм
	800 x 1000	1000 x 1000	1000 x 1200	1200 x 1200
3,6	528 x 928	714 x 714	689 x 889	857 x 857
3,8	518 x 918	704 x 704	677 x 877	844 x 844
4	514 x 914	700 x 700	673 x 873	840 x 840
4,5	501 x 901	686 x 686	658 x 858	823 x 823
5	491 x 891	675 x 675	646 x 846	809 x 809
5,5	480 x 880	663 x 663	634 x 834	796 x 796
6	473 x 873	656 x 656	625 x 825	787 x 787
6,5	466 x 866	648 x 648	617 x 817	777 x 777
7	459 x 859	640 x 640	609 x 809	768 x 768
7,5	451 x 851	632 x 632	600 x 800	759 x 759
8	440 x 840	621 x 621	587 x 787	744 x 744
8,5	436 x 336	616 x 616	583 x 783	739 x 739
9	429 x 829	608 x 608	574 x 774	730 x 730
9,5	421 x 821	600 x 600	565 x 765	720 x 720
10	417 x 817	596 x 596	560 x 760	715 x 715
11	409 x 809	587 x 587	551 x 751	705 x 705
12	397 x 797	575 x 575	537 x 737	689 x 689
13	389 x 789	566 x 566	528 x 728	679 x 679
14	385 x 785	561 x 561	523 x 723	673 x 673
15	381 x 781	557 x 557	511 x 711	668 x 668

d, мм	при скорости воздуха, м/с
	0,1 - 3	3,1 - 6	6,1 - 9	9,1 - 12	12,1 - 15	15,1 - 18	18,1 - 21	21,1 - 25
80	0,418	0,318	0,28	0,257	0,245	0,237	0,231	0,225
100	0,316	0,24	0,212	0,198	0,189	0,183	0,178	0,173
110	0,281	0,213	0,188	0,177	0,169	0,164	0,159	0,155
125	0,239	0,181	0,161	0,153	0,146	0,141	0,137	0,133
140	0,208	0,158	0,141	0,133	0,129	0,123	0,12	0,117
160	0,176	0,133	0,121	0,114	0,109	0,106	0,103	0,1
180	0,152	0,115	0,105	0,1	0,096	0,092	0,09	0,087
200	0,133	0,101	0,093	0,088	0,084	0,081	0,079	0,077
225	0,115	0,088	0,081	0,077	0,073	0,071	0,069	0,067
250	0,101	0,078	0,072	0,068	0,065	0,063	0,061	0,059
280	0,088	0,068	0,063	0,059	0,057	0,055	0,054	0,052
315	0,075	0,06	0,055	0,052	0,05	0,048	0,047	0,045
355	0,065	0,052	0,048	0,045	0,043	0,042	0,041	0,039
400	0,056	0,045	0,041	0,039	0,038	0,036	0,035	0,034
450	0,048	0,039	0,036	0,034	0,033	0,032	0,031	0,03
500	0,042	0,035	0,032	0,029	0,029	0,028	0,027	0,026
560	0,037	0,03	0,028	0,026	0,025	0,025	0,024	0,023
630	0,032	0,027	0,024	0,023	0,022	0,021	0,021	0,02
710	0,028	0,023	0,021	0,02	0,019	0,019	0,018	0,018
800	0,024	0,02	0,018	0,017	0,017	0,016	0,016	0,015
900	0,021	0,018	0,016	0,015	0,015	0,014	0,014	0,013
1000	0,019	0,015	0,014	0,013	0,013	0,012	0,012	0,012
1120	0,016	0,014	0,012	0,012	0,011	0,011	0,011	0,01
1250	0,014	0,012	0,011	0,01	0,01	0,01	0,009	0,009
1400	0,013	0,01	0,01	0,009	0,009	0,008	0,008	0,008
1600	0,011	0,009	0,008	0,008	0,007	0,007	0,007	0,007

Показатель	Центральный угол, град.
	30	45	60	90
Коэффициент	0,1	0,18	0,21	0,25

fп/fс	Lо/Lс	при fо/fс										при fо/fс
		0,8	0,63	0,5	0,39	0,3	0,25	0,19	0,16	0,125	0,1	0,8	0,63	0,5	0,39	0,3	0,25	0,19	0,16	0,125	0,1
1	0,05	-	-	-	-	-	-	-	0,09	0	-0,15	-	-	-	-	-	-	-	-14,68	-5,92	-2,33
	0,1	-	-	-	0,23	0,21	0,18	0,14	0,06	-0,07	-0,28	-	-	-	-21,44	-10,19	-4,32	-1,75	-0,51	0,25	0,66
	0,2	-	0,28	0,27	0,25	0,21	0,15	0,07	-0,06	-0,32	-0,75	-	-7,4	-2,97	-0,08	0,88	0,52	0,71	0,88	1,12	1,35
	0,3	0,32	0,3	0,28	0,24	0,18	0,06	-0,11	-0,39	-0,95	-	-3,65	-1,29	0,02	0,65	0,87	0,94	0,99	1,12	1,38	-
	0,4	0,35	0,31	0,26	0,17	0,04	-0,21	-0,6	-	-	-	-1,02	-0,04	0,63	0,95	1,04	1,04	1,09	-	-	-
	0,5	0,33	0,26	0,13	-0,08	-0,41	-1,05	-	-	-	-	-0,21	0,32	0,79	1,03	1,07	1,07	-	-	-	-
0,8	0,1	-	-	-	-	0,22	0,19	0,15	0,09	0,01	-	-	-	-	-	-13,05	-5,58	-2,42	-0,86	0,01	-
	0,2	-	0,28	0,27	0,25	0,22	0,17	0,1	0,01	-0,12	-	-	-9,46	-3,94	-1,37	-0,19	0,35	0,58	0,75	0,97	-
	0,3	0,32	0,31	0,28	0,24	0,19	0,1	-0,01	-0,15	-0,39	-	-4,76	-1,83	-0,25	0,5	0,78	0,85	0,9	1	1,21	-
	0,4	0,33	0,3	0,25	0,18	0,08	-0,07	-0,26	-0,55	-	-	-1,49	-0,27	0,51	0,89	0,98	0,98	1	1,11	-	-
	0,5	0,27	0,21	0,12	-0,01	-0,2	-0,51	-	-	-	-	-0,45	0,21	0,74	0,99	1,04	1,01	-	-	-	-
	0,6	0,1	-0,03	-0,24	-0,55	-1,02	-	-	-	-	-	-0,05	0,38	0,8	1,02	1,05	-	-	-	-	-
0,6	0,3	-	0,3	0,29	0,26	0,21	0,12	-	-	-	-	-	-2,53	-0,61	0,29	0,64	0,75	-	-	-	-
	0,4	-	0,3	0,25	0,18	0,09	-0,04	-	-	-	-	-	-0,58	0,35	0,79	0,91	0,9	-	-	-	-
	0,5	-	0,16	0,08	-0,04	-0,17	-0,35	-	-	-	-	-	0,04	0,65	0,94	0,99	0,95	-	-	-	-
	0,6	-	-0,14	-0,28	-0,47	-0,71	-	-	-	-	-	-	0,28	0,76	0,98	1,01	-	-	-	-	-
	0,7	-	-0,86	-1,21	-	-	-	-	-	-	-	-	0,38	0,79	-	-	-	-	-	-	-
0,5	0,4	-	-	0,31	0,26	-	-	-	-	-	-	-	-	0,15	0,66	-	-	-	-	-	-
	0,5	-	-	0,12	0	-	-	-	-	-	-	-	-	0,53	0,86	-	-	-	-	-	-
	0,6	-	-	-0,32	-0,47	-	-	-	-	-	-	-	-	0,68	0,94	-	-	-	-	-	-
	0,7	-	-	-1,2	-1,48	-	-	-	-	-	-	-	-	0,74	0,96	-	-	-	-	-	-

ИС МЕГАНОРМ: примечание. При публикации в издании М., 1979 допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.

<...>fс	Lо/Lс	при fо/fс										при fо/fс
		0,8	0,63	0,5	0,39	0,32	0,25	0,20	0,16	0,125	0,1	0,8	0,63	0,5	0,39	0,32	0,25	0,20	0,16	0,125	0,1
1	0,05	-	-	-	-	-	-	-	0,09	0	-0,15	-	-	-	-	-	-	-	-14,63	-5,78	-2,12
	0,1	-	-	-	0,23	0,21	0,18	0,14	0,06	-0,07	-0,28	-	-	-	-21,88	-10,59	-4,56	-1,87	-0,46	0,39	0,<...>
	0,2	-	0,28	0,27	0,25	0,21	0,15	0,07	-0,06	-0,32	-0,75	-	-7,27	-3,23	-1,32	-0,32	0,28	0,63	0,93	1,26	1,<...>
	0,3	0,32	0,3	0,28	0,24	0,18	0,06	-0,11	-0,39	-0,95	-	-3,21	-1,16	-0,24	0,21	0,47	0,7	0,91	1,17	1,52	-
	0,4	0,35	0,31	0,26	0,17	0,04	-0,21	-0,6	-	-	-	-0,58	0,09	0,37	0,51	0,64	0,8	1,01	-	-	-
	0,5	0,33	0,26	0,13	-0,08	-0,41	-1,05	-	-	-	-	0,23	0,45	0,53	0,59	0,67	0,83	-	-	-	-
8	0,1	-	-	-	-	0,26	0,23	0,19	0,13	0,05	-	-	-	-	-	-13,45	-5,82	-2,5	-0,81	0,15	-
	0,2	-	0,33	0,32	0,3	0,27	0,22	0,15	0,06	-0,07	-	-	-9,33	-4,2	-1,81	-0,59	0,11	0,5	0,8	1,11	-
	0,3	0,38	0,37	0,34	0,3	0,25	0,16	0,15	-0,09	-0,33	-	-4,32	-1,7	-0,51	0,06	0,33	0,61	0,82	1,05	1,35	-
	0,4	0,41	0,38	0,33	0,26	0,16	0,01	-0,18	-0,47	-	-	-1,05	-0,14	0,25	0,45	0,58	0,74	0,92	1,16	-	-
	0,5	0,39	0,33	0,24	0,11	-0,08	-0,39	-	-	-	-	-0,01	0,34	0,48	0,55	0,64	0,77	-	-	-	-
	0,6	0,29	0,16	-0,05	-0,36	-0,83	-	-	-	-	-	0,39	0,51	0,54	0,58	0,65	-	-	-	-	-
6	0,3	-	0,44	0,43	0,4	0,35	0,26	-	-	-	-	-	-2,4	-0,87	-0,15	0,24	0,51	-	-	-	-
	0,4	-	0,48	0,43	0,36	0,27	0,14	-	-	-	-	-	-0,45	0,09	0,35	0,51	0,66	-	-	-	-
	0,5	-	0,43	0,35	0,23	0,1	-0,08	-	-	-	-	-	0,17	0,39	0,5	0,59	0,71	-	-	-	-
	0,6	-	0,28	0,14	-0,05	-0,29	-	-	-	-	-	-	0,41	0,5	0,54	0,61	-	-	-	-	-
	0,7	-	-0,12	-0,47	-	-	-	-	-	-	-	-	0,51	0,53	-	-	-	-	-	-	-
5	0,4	-	-	0,57	0,52	-	-	-	-	-	-	-	-	-0,11	0,22	-	-	-	-	-	-
	0,5	-	-	0,5	0,38	-	-	-	-	-	-	-	-	0,27	0,42	-	-	-	-	-	-
	0,6	-	-	0,27	0,12	-	-	-	-	-	-	-	-	0,42	0,5	-	-	-	-	-	-
	0,7	-	-	-0,14	-0,42	-0,42	-	-	-	-	-	-	-	0,48	0,52	-	-	-	-	-	-

fп/fс	Lо/Lс	при fо/fс										при fо/fс
		0,8	0,63	0,5	0,39	0,32	0,25	0,19	0,16	0,125	0,1	0,8	0,63	0,5	0,39	0,3	0,25	0,19	0,16	0,125	0,1
1	0,5	-	-	-	-	-	0,17	0,17	0,17	0,17	0,17	-	-	-	-	-	19,09	11,46	6,81	3,78	2,21
	0,1	-	-	-	0,16	0,16	0,16	0,16	0,16	0,16	0,16	-	-	-	11,46	6,81	3,78	1,9	1,31	0,79	0,56
	0,2	-	0,14	0,14	0,14	0,14	0,14	0,14	0,14	0,14	0,14	-	6,44	3,78	2,21	1,31	0,79	0,56	0,46	0,43	0,44
	0,3	0,13	0,13	0,13	0,13	0,13	0,13	0,13	0,13	0,13	-	4,41	2,48	1,44	0,89	0,61	0,47	0,43	0,44	0,45	-
	0,4	0,14	0,14	0,14	0,14	0,14	0,14	0,14	-	-	-	2,21	1,3	0,79	0,56	0,46	0,43	0,44	-	-	-
	0,5	0,2	0,2	0,2	0,2	0,2	0,2	-	-	-	-	1,31	0,80	0,36	0,46	0,43	0,44	-	-	-	-
0,8	0,1	-	-	0,2	0,2	0,2	0,2	0,2	0,2	0,2	-	-	-	19,09	11,47	6,8	3,78	1,9	1,31	0,79	-
	0,2	-	0,18	0,18	0,18	0,18	0,18	0,18	0,18	0,18	-	-	6,44	3,78	2,21	1,31	0,79	0,56	0,46	0,43	-
	0,3	0,15	0,15	0,15	0,15	0,15	0,15	0,15	0,15	0,15	-	4,41	2,48	1,44	0,89	0,61	0,47	0,43	0,44	0,45	-
	0,4	0,14	0,14	0,14	0,14	0,14	0,14	0,14	0,14	-	-	2,21	1,27	0,79	0,56	0,46	0,43	0,44	0,46	-	-
	0,5	0,13	0,13	0,13	0,13	0,13	0,13	-	-	-	-	1,31	0,8	0,56	0,46	0,43	0,44	-	-	-	-
	0,6	0,2	0,2	0,2	0,2	0,2	-	-	-	-	-	0,89	0,60	0,47	0,43	0,44	-	-	-	-	-
0,6	0,3	-	0,2	0,2	0,2	0,2	0,2	-	-	-	-	-	2,48	1,44	0,89	0,61	0,47	-	-	-	-
	0,4	-	0,17	0,17	0,17	0,17	0,17	-	-	-	-	-	1,27	0,79	0,56	0,46	0,43	-	-	-	-
	0,5	-	0,14	0,14	0,14	0,14	0,14	-	-	-	-	-	0,8	0,56	0,46	0,43	0,44	-	-	-	-
	0,6	-	0,13	0,13	0,13	0,13	-	-	-	-	-	-	0,6	0,47	0,43	0,44	-	-	-	-	-
	0,7	-	0,23	0,23	-	-	-	-	-	-	-	-	0,5	0,44	-	-	-	-	-	-	-
0,5	0,4	-	-	0,21	0,21	-	-	-	-	-	-	-	-	0,79	0,56	-	-	-	-	-	-
	0,5	-	-	0,18	0,18	-	-	-	-	-	-	-	-	0,56	0,46	-	-	-	-	-	-
	0,6	-	-	0,14	0,14	-	-	-	-	-	-	-	-	0,47	0,43	-	-	-	-	-	-
	0,7	-	-	0,14	0,14	-	-	-	-	-	-	-	-	0,44	0,43	-	-	-	-	-	-

	<x>	Скорость в воздуховоде, м/с
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
0,4	2,89	21,4	25,4	29,4	34,7	39,8	45,2	51	57,4	64	70,8	78	85,7	89,5	91,5	111
0,45	2,25	16,7	19,8	22,9	27	31	35,2	39,2	44,7	49,8	55,2	60,8	66,8	69,9	71,2	85,1
0,5	1,6	11,9	14,1	16,3	19,2	22	25	28,2	31,8	35,4	39,2	43,5	47,8	50	51,8	61,6
0,55	1,27	9,4	11,2	12,9	15,2	17,5	19,9	22,4	25,2	28	31,1	34,3	37,7	39,3	40	48,5
0,6	0,94	7	8,3	9,5	11,3	12,9	14,7	16,6	18,6	20,8	23	25,6	28,1	29,4	30	36,3
0,65	0,68	5,1	6	6,9	8,2	9,1	10,6	12	13,5	15	16,6	18,5	20,3	21,2	21,6	26,1
0,7	0,427	3,2	3,7	4,3	5,1	5,9	6,7	7,5	8,5	9,4	10,4	11,1	12,2	12,8	13,0	15,7
0,75	0,31	2,3	2,7	3,1	3,7	4,3	4,9	5,5	6,2	6,9	7,6	8,4	9,2	9,6	9,8	11,9
0,8	0,195	1,4	1,7	2	2,3	2,7	3,1	3,4	3,9	4,3	4,8	5,3	5,9	6,1	6,2	7,5

	<x>	Скорость в воздуховоде, м/с
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
0,4	3,14	23,2	27,6	32	37,7	43,2	49,2	55,5	62,3	69,5	77	84,5	93	97	99	120
0,45	2,42	18	21,3	24,6	29	33,3	38	42,8	48	53,5	59,2	65,5	71,5	75	76,5	92,5
0,5	1,7	12,6	14,9	17,3	20,4	23,4	26,6	30	33,8	37,6	41,7	46	50,6	53	54	65,2
0,55	1,35	10	11,9	13,7	16,2	18,6	21,2	23,8	26,8	30	33	36,4	40	41,8	42,5	51,6
0,6	1,01	7,5	8,8	10,3	12,1	13,9	15,8	17,8	20	22,4	24,8	27,4	30,1	31,4	32	38,8
0,65	0,745	5,5	6,5	7,6	9	10,2	11,7	13,2	14,8	16,5	18,2	20,1	22,1	23	23,5	28,5
0,7	0,478	3,5	4,2	4,9	5,7	6,6	7,5	8,4	9,5	10,6	11,7	12,9	14,2	14,8	15,1	18,3
0,75	0,34	2,5	3	3,5	4,1	4,7	5,3	6	6,7	7,5	8,3	9,2	10,1	10,5	10,7	13
0,8	0,203	1,5	1,8	2,1	2,4	2,8	3,2	3,6	4	4,5	5	5,5	6,1	6,3	6,5	7,8

ИС МЕГАНОРМ: примечание. При публикации в издании М., 1979 допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.

	<x>	Скорость в воздуховоде, м/с
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
0,4	2,25	16,7	19,7	22,9	27	31	35,2	39,8	42,7	50	55,2	61	67	70	71,3	86,4
0,45	1,73	12,8	15,3	17,6	20,8	23,8	27,1	30,6	34,4	38,3	42,5	46,8	51,5	53,5	54,7	66,3
0,5	1,22	9,1	10,7	12,4	14,6	16,8	19,1	21,6	24,2	27	30	33,1	36,4	38	38,7	46,8
0,55	0,96	7,3	8,6	10	11,8	13,5	15,4	17,3	19,4	21,7	24	26,4	29	30,4	31	37,5
0,6	0,75	5,6	6,6	7,6	9	10,3	11,7	<...>,2	14,9	16,6	18,4	20,3	22,3	23,3	23,8	28,7
0,65	0,55	4,1	4,8	5,6	6,6	7,6	8,6	9,7	10,9	12,2	13,5	14,9	16,3	17,1	17,4	21,1
0,7	0,342	2,5	3	3,5	4,1	4,7	5,4	6	6,8	7,6	8,4	9,3	10,2	10,6	10,8	13,1
0,75	0,245	1,8	2,2	2,5	3	3,4	3,8	4,6	4,9	5,4	6	6,6	7,3	7,7	7,8	9,4
0,8	0,145	1,1	1,3	1,5	1,7	2	2,3	2,6	2,9	3,2	3,5	4	4,2	4,4	4,5	5,5

ИС МЕГАНОРМ: примечание. Нумерация граф дана в соответствии с официальным текстом документа.

	<x>	Скорость в воздуховоде, м/с
		11	12	13	14	15	16	17	18	19	20	21	22	13	24	25
0,4	2,59	19,2	22,8	26,4	31	35	40,5	45,8	51,5	57,4	63,5	70	77	80,5	82	99
0,45	2	14,8	17,6	20,4	24	27,6	31,4	35,3	39,7	44,3	49	54	59,5	62	63	76,5
0,5	1,4	10,4	12,3	14,2	16,8	19,3	22	24,8	27,8	31	34,3	38,8	41,5	43,5	44,5	53,5
0,55	1,16	8,5	10	11,7	13,8	15,8	18	20,3	22,8	25,4	28,2	31,5	34,2	35,7	36,4	44
0,6	0,89	6,6	7,8	9	10,7	12,3	14	15,7	17,7	19,7	21,8	24	26,5	27,5	28	34
0,65	0,63	4,7	5,6	6,4	7,6	8,7	9,9	11,6	12,5	13,9	15,4	17	18,7	19,5	19,9	24
0,7	0,37	2,7	3,3	3,8	4,4	5,1	5,8	6,5	7,3	8,2	9,1	10	11	11,5	11,7	14,2
0,75	0,27	2,6	2,4	2,7	3,2	3,7	4,2	4,8	5,4	6	6,6	7,3	8	8,4	8,5	10,3
0,8	0,172	1,3	1,5	1,7	2,1	2,4	2,7	3	3,4	3,8	4,2	4,7	5,1	5,3	5,4	6,6

	<x>	Скорость в воздуховоде, м/с
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
0,4	2,25	163,66	193,06	224,42	264,6	303,8	344,96	390,04	418,46	490	540,96	597,8	656,6	686	698,74	846,72
0,45	1,73	125,44	149,04	172,48	203,84	233,24	265,58	299,88	337,12	375,34	416,5	458,64	504,7	524,3	536,06	649,74
0,5	1,22	89,18	104,86	121,52	143,08	164,64	187,18	211,68	237,16	264,6	294,	324,38	356,72	372,4	379,26	458,64
0,55	0,96	71,54	84,28	98	<...>5,64	132,3	150,92	<...>69,<...>4	190,12	212,66	235,2	258,72	284,2	297,92	303,8	367,5
0,6	0,75	54,88	64,68	74,48	88,2	100,94	114,66	129,3<...>	146,02	162,68	180,32	198,94	218,54	228,34	233,24	281,26
0,65	0,55	40,18	47,04	54,88	64,68	74,48	84,28	95,06	106,82	119,56	132,3	146,02	159,74	167,58	170,52	206,78
0,7	0,342	24,5	29,4	34,3	40,18	46,06	52,92	58,8	66,64	74,48	82,32	91,14	99,96	103,88	105,84	128,38
0,75	0,245	17,64	21,56	24,5	29,4	33,32	37,24	42,14	48,02	52,92	58,8	64,68	71,54	75,46	76,44	92,12
0,8	0,145	10,78	12,74	14,7	16,66	19,6	22,54	25,48	28,42	31,36	34,3	39,2	41,16	43,12	44,1	53,9

	<x>	Скорость в воздуховоде, м/с
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
0,4	2,59	188,16	223,44	258,72	303,8	343	396,9	448,84	504,7	562,52	622,3	686	754,6	788,9	803,6	970,2
0,45	2	145,04	174,44	199,92	235,2	270,48	307,72	345,94	389,06	434,14	480,2	529,2	583,1	607,6	617,4	749,7
0,5	1,4	101,92	120,54	139,16	164,64	189,14	215,6	243,04	272,44	303,8	336,14	370,44	406,7	426,3	436,1	524,3
0,55	1,16	83,3	98	114,66	135,24	154,84	176,4	198,94	223,44	248,92	276,36	808,7	335,16	349,86	356,72	431,2
0,6	0,89	64,68	76,44	88,2	104,87	120,54	137,2	153,86	173,46	193,06	213,64	235,2	259,7	269,5	274,4	333,2
0,65	0,63	46,06	54,88	62,72	74,48	85,26	97,<...>2	113,68	122,5	136,22	150,92	166,6	183,26	191,1	195,02	235,2
0,7	0,37	26,46	32,34	37,24	43,12	49,98	56,84	<...>3,7	71,5	80,36	89,18	98	107,8	112,7	114,66	139,16
0,75	0,27	25,48	23,52	26,46	31,36	36,26	41,16	47,04	52,92	58,8	64,68	71,54	78,4	82,32	83,3	100,94
0,8	0,172	12,74	14,7	16,66	20,58	23,52	26,46	29,4	33,32	37,24	41,16	46,06	49,98	51,94	52,92	64,68

	<x>	Скорость в воздуховоде, м/с
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
0,4	2,89	209,72	248,92	288,12	340,06	390,04	442,96	499,8	562,52	627,2	693,8	764,4	839,86	877,1	896,7	1087,8
0,45	2,25	163,66	194,04	224,42	264,6	303,8	344,96	384,16	438,06	488,04	540,96	595,84	654,64	685,02	697,76	833,98
0,5	1,6	116,62	138,18	159,74	188,18	215,6	245	276,36	311,64	346,92	384,16	426,3	468,44	490	507,64	603,68
0,55	1,27	92,12	109,76	126,42	148,96	171,5	195,02	219,52	246,96	274,4	304,78	336,14	369,46	385,14	392	475,3
0,6	0,94	68,6	81,34	93,1	110,74	126,42	144,06	162,68	182,28	203,84	225,4	250,88	275,38	288,12	294	355,74
0,65	0,68	49,98	58,8	67,62	80,36	89,18	103,88	117,6	132,3	147	162,68	181,3	198,94	207,76	211,68	255,70
0,7	0,427	31,36	36,26	42,14	49,98	57,82	65,66	73,5	83,3	92,12	101,92	108,78	119,56	125,44	127,4	153,86
0,75	0,31	22,54	26,46	30,38	36,26	42,14	48,02	53,9	60,76	67,62	74,48	82,32	90,16	94,08	96,04	116,62
0,8	0,195	13,72	16,66	19,6	22,54	26,46	30,38	33,32	38,22	42,14	47,04	51,94	57,82	59,78	60,76	73,5

	<x>	Скорость в воздуховоде, м/с
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
0,4	3,14	227,36	270,48	313,6	369,46	423,36	482,16	543,9	610,54	681,1	754,6	828,1	911,4	950,6	970,2	1176
0,45	2,42	176,4	208,74	241,08	284,2	326,34	372,4	419,44	470,4	524,3	580,16	641,9	700,7	735	749,7	906,5
0,5	1,7	123,48	146,02	169,02	199,92	229,32	260,68	294	331,24	368,48	408,66	450,8	495,88	519,4	329,2	638,96
0,55	1,35	98	116,62	134,26	158,76	182,28	207,76	233,24	262,64	294	323,4	356,72	392	409,64	416,5	505,68
0,6	1,01	73,5	86,24	100,94	118,58	136,22	154,84	174,44	196	219,52	243,04	268,52	294,98	307,72	313,6	380,24
0,65	0,745	53,9	63,7	74,48	88,2	99,96	114,66	129,36	145,04	161,7	178,36	196,98	216,58	225,4	230,3	279,3
0,7	0,478	34,3	41,16	48,02	55,86	64,68	73,5	82,32	93,1	103,88	114,66	126,42	139,16	145,04	147,98	179,34
0,75	0,34	24,5	29,4	34,3	40,18	46,06	51,94	58,8	65,66	73,5	81,34	90,16	98,98	102,9	104,86	127,4
0,8	0,203	14,7	17,64	20,58	23,52	27,44	31,36	35,28	39,2	44,1	49	53,9	59,78	61,74	63,7	76,44

ИС МЕГАНОРМ: примечание. Взамен ВСН 353-75 с 1 января 1987 года введены в действие ВСН 353-86, утв. Минмонтажспецстроем СССР 19.05.1986.
