Печатается по решению секции заводской технологии НТС НИИЖБ Госстроя СССР от 22 июня 1984 г.

Содержат основные положения по предотвращению трещин в бетоне при изготовлении аэродромных плит типа ПАГ в силовых формах с тепловой обработкой в ямных камерах.

Рекомендации предназначены для инженерно-технических работников проектных организаций, занимающихся технологической подготовкой производства, разработкой силовых форм и карт технологического процесса изготовления аэродромных плит, а также для ИТР заводов железобетонных изделий.

Табл. 2, илл. 8.

Согласно требованиям ГОСТ 25912.0-83 "Плиты железобетонные предварительно напряженные для аэродромных покрытий. Технические условия", ГОСТ 25912.1-83 "Плиты железобетонные предварительно напряженные для аэродромных покрытий. Конструкция и размеры" и ГОСТ 25912.4-83 "Плиты железобетонные предварительно напряженные для аэродромных покрытий. Конструкция арматурных и монтажно-стыковых изделий", образование трещин в бетоне плит высшей категории качества в стадии изготовления не допускается.

Рекомендации содержат мероприятия по предотвращению трещин в бетоне при изготовлении плит в силовых формах. Приведены предложения по усовершенствованию технологии изготовления, конструктивных решений стальных форм и камер.

Рекомендации рассматривают условия агрегатно-поточного изготовления аэродромных плит типа ПАГ на открытом полигоне и могут быть распространены также на условия изготовления плит в отапливаемых зданиях.

Рекомендации составлены на основе результатов исследований, выполненных НИИЖБ в производственных условиях открытого полигона производства N 1 ПО "Запорожжелезобетон", а также в отапливаемых зданиях производства N 1 ПО "Донецкжелезобетон" Укртяжстройиндустрии, завода ЖБИ-18 "Моспромжелезобетон" Главмосстройматериалов и Клинского комбината "Стройиндустрия" Главмособлстройматериалов.

Рекомендации разработаны НИИЖБ Госстроя СССР (д-р техн. наук, проф. Н.А. Маркаров, инж. А.Г. Замиховский).

Предложения и замечания по содержанию настоящих Рекомендаций просим направлять в НИИЖБ по адресу: 109389, Москва, 2-я Институтская ул., д. 6.

1.1. Настоящие Рекомендации распространяются на изготовление плит типа ПАГ по агрегатно-поточной технологии на открытых полигонах.

Рекомендации учитывают условия изготовления плит с тепловой обработкой в диапазоне температур наружного воздуха от -20 °C до +40 °C при температурах изотермического прогрева от +55 °C до +70 °C.

Рекомендации могут быть также использованы при изготовлении плит в отапливаемых зданиях при температуре воздуха цеха от +5 °C до +30 °C.

1.2. Рекомендации предназначены для использования при разработке комплекса мероприятий, обеспечивающих подготовку производства к выпуску плит, удовлетворяющих требованиям ГОСТ.

Рекомендации следует учитывать при разработке карт технологического процесса изготовления, при проектировании усовершенствованных силовых форм, пропарочных камер и режимов тепловой обработки (при нагреве и охлаждении плит в формах).

1.3. При изготовлении плит с тепловой обработкой, как правило, в бетоне образуются технологические трещины разной формы и ширины раскрытия.

Основной причиной образования трещин являются различие теплофизических характеристик и проявление температурных деформаций стальной формы и железобетонной плиты в процессе нагрева и охлаждения, приводящее к их силовому взаимодействию.

1.4. Образование технологических трещин происходит при действии температурных перепадов при охлаждении, превышающих 25 °C. Вначале образуются поперечные трещины, и при температурном перепаде, превышающем 30 °C, трещины под углом к оси плиты у боковых выемок (рис. 1).

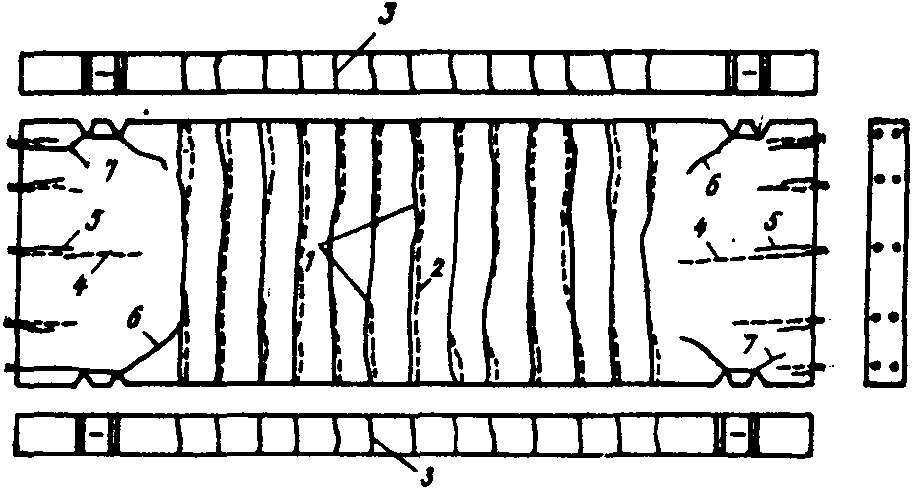

1.5. Продольные трещины проявляются в основном при отпуске натяжения обрезкой арматурных стержней и наблюдаются в направлении от торцов плиты к ее середине. После отпуска натяжения трещины могут развиваться и далее в течение последующих нескольких часов. Протяженность продольных трещин может достигать 1 м от торцов изделия.

1.6. По мере роста температурных перепадов увеличивается количество различных трещин и ширина их раскрытия до 0,3 - 0,5 мм.

Наибольшее раскрытие наблюдается у трещин под углом к оси плиты у боковых выемок.

1.7. Поперечные трещины распространяются на часть или всю ширину плиты; они могут пересекать часть или всю высоту боковых граней. Иногда после кантовки плит могут наблюдаться сквозные трещины на части поперечного сечения.

1.8. Образование, распространение и ширина раскрытия поперечных трещин уменьшаются или трещины совсем не наблюдаются по мере снижения температурных перепадов и сокращения длительности совместного охлаждения плит в существующих формах.

2.1. В соответствии с ГОСТ 25912.0-83 рабочая поверхность плит не должна иметь трещин. На нерабочей поверхности и боковых гранях плит допускаются усадочные и технологические трещины шириной не более 0,05 мм и длиной не более 50 мм. В плитах высшей категории качества трещины не допускаются.

2.2. Образование указанных трещин зависит от длительности совместного охлаждения плиты и формы до значений, не более допускаемой длительности (табл. 1). После ранней распалубки и отпуска натяжения не позднее допускаемой длительности (на горячий бетон) образование этих трещин не наблюдается (табл. 1).

Условные обозначения: "+" - трещины есть; "-" - трещин нет.

2.3. Образование, распространение и ширина раскрытия продольных трещин уменьшается или трещины совсем не наблюдаются по мере снижения величины температурного перепада и замены ускоренного режима твердения на замедленный в начале подъема температуры (см. табл. 1, рис. 2 и 3, б).

2.4. Предотвращение трещинообразования в бетоне плит на существующих формах наблюдается в отапливаемом здании при допускаемом температурном перепаде 50 °C или на открытом полигоне (с усовершенствованной технологической планировкой) при извлечении плит из камеры кранами при указанном перепаде температур.

2.5. Сокращение длительности совместного охлаждения последней плиты в силовой форме до допускаемой величины отмечается по мере снижения числа одновременно открываемых камер с трех до одной, сокращения числа пакетов в камере с двух-четырех до одного, уменьшения числа рядов в пакете до четырех-пяти (см. табл. 1).

2.6. Для предотвращения технологических трещин в плитах на существующих формах при температурном перепаде при охлаждении выше 25 °C рекомендуется применять температурно-временной режим изготовления, включающий режим тепловой обработки, режим охлаждения в открытой камере и вне ее, временной режим операции вне камеры и в открытой камере перед термообработкой (см. рис. 2).

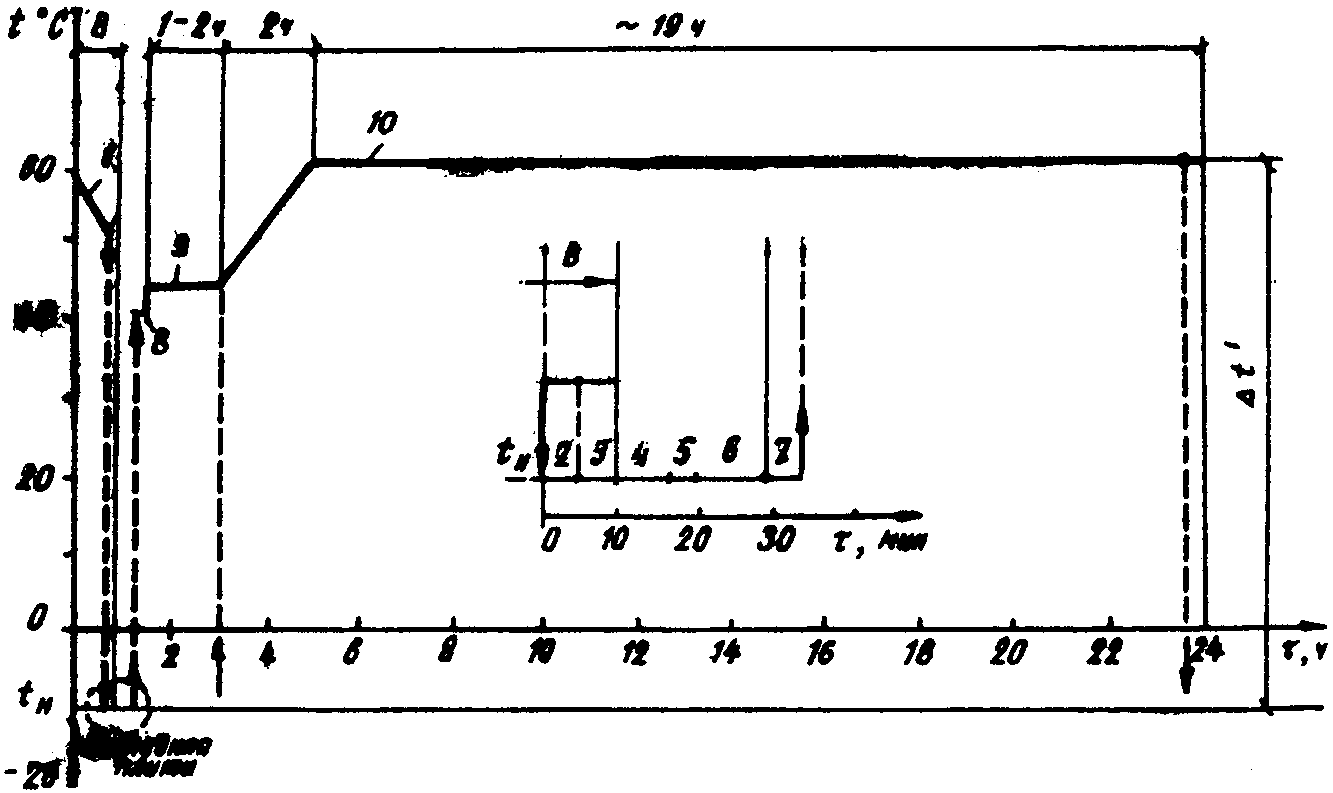

2.7. Режим термообработки в каждой камере назначается в зависимости от числа рабочих смен, заданной температуры изотермического прогрева, состава бетона, используемых цементов и добавок и достижения передаточной прочности бетона в горячем состоянии. При двухсменной работе рекомендуется следующий ориентировочный режим термообработки в ямной камере со средней длительностью термообработки 21 ч: подъем температуры до 60 - 70 °C - 2 ч; изотермический прогрев - 19 ч; охлаждение в закрытой камере - не более 15 мин.

Камера должна быть оборудована средствами контроля и автоматизации управления режимом термообработки.

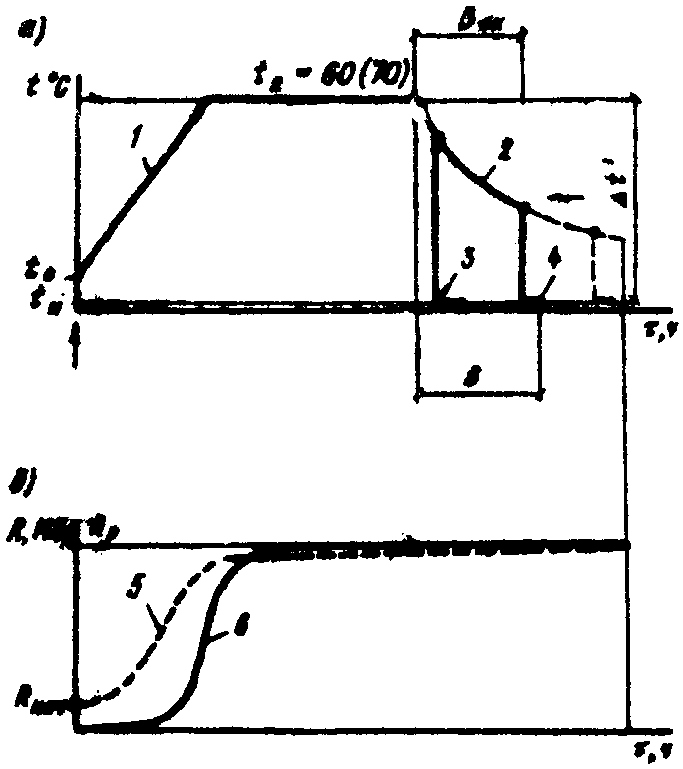

2.8. Рекомендуется применять замедленный режим роста прочности (рис. 3), для чего следует использовать составы бетона с замедлителями роста прочности в начальной стадии. Начальная прочность бетона перед термообработкой должна быть не более 0,15 МПа; прочность бетона после 1 ч обработки - не более 0,6 - 1 МПа и в начале изотермического прогрева - не менее 5 - 10 МПа.

2.9. Для обеспечения замедленного режима роста прочности бетона при подборе составов бетонной смеси на цементах по ГОСТ 10178-76 следует принимать бетонные смеси с осадкой конуса 5 - 6 см. Для этой цели рекомендуется:

применять добавки - СДБ в количестве 0,15% от массы цемента или разжижитель (суперпластификатор марки С-3 по ТУ 6-14-19-205-78) в количестве 0,4 - 0,8% от массы цемента;

сократить длительность предварительной выдержки бетона в свежеотформованных плитах вне камеры до технологически возможного минимума, который должен определяться временем транспортировки формы с плитой в камеру. Задержку плит вне камер следует исключить;

сократить длительность предварительной выдержки бетона (в нижней плите) в открытой камере до возможного минимума времени загрузки пакета, зависящего в пределах однопакетной ямной камеры от числа плит в пакете и времени, необходимого для закрытия камеры;

сократить предварительную выдержку бетона в закрытой камере.

2.10. Режим охлаждения в открытой камере и вне ее рекомендуется назначать из условий:

непревышения максимальной длительности совместного охлаждения последней плиты с формой и в открытой камере над допускаемой длительность . Соответственно, и для каждого заданного уровня температурного перепада при охлаждении приведены в табл. 2;

уменьшения длительности совместного охлаждения вне камеры, определяемого временем транспортировки формы с плитой из камеры и длительностью операции на посту распалубки, включая длительность отпуска натяжения до уровня величин, приведенных в табл. 2.

--------------------------------

<*> При применении усовершенствованной формы не ограничивается (см. табл. 1).

<**> При условии извлечения двумя кранами.

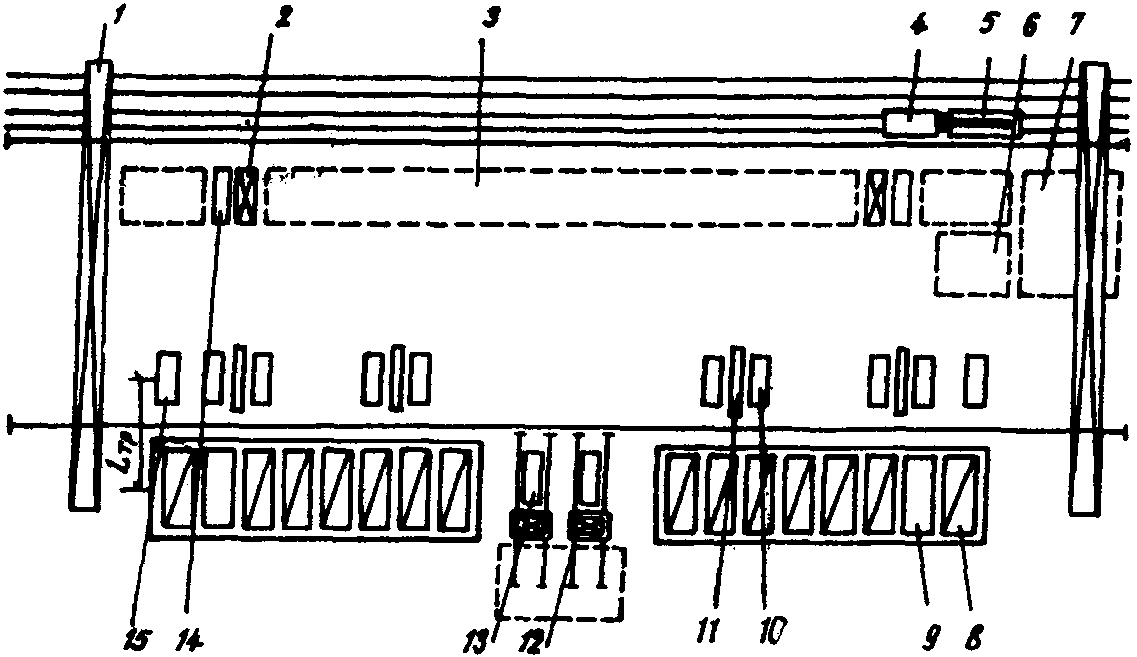

2.11. Посты распалубки и формования должны быть максимально приближены к камерам термообработки для сокращения транспортного пути и времени транспортировки после формования и термообработки.

2.12. Для сокращения транспортного пути рекомендуется установка двух кранов, число постов распалубки целесообразно увеличить и расположить по фронту камер. Пример схемы усовершенствованной технологической планировки открытого полигона показана на рис. 4.

Минимальное число постов распалубки должно соответствовать числу плит в пакете.

2.13. Перерывы в технологическом процессе (временные интервалы) между открыванием камеры и извлечением плит, в процессе выгрузки плит и случаи изготовления плит, извлеченных из горячей камеры без последующего немедленного распалубливания, должны быть исключены.

Загрузку пакета отформованных плит в камеру следует производить без перерывов и промежуточных остановок до заполнения камеры. Длительность загрузки отформованных плит в пакет камеры должна быть минимальной и не превышать 35 мин. Не допускаются перерывы между загрузкой последней плиты и началом термообработки в камере.

2.14. Открывание торцевых и продольных бортов рекомендуется выполнять на постах механизированной распалубки с помощью соответствующего оборудования для сокращения времени этой операции до 2 мин.

2.15. Отпуск натяжения на горячий бетон путем обрезки стержней рекомендуется выполнять одновременно на обоих торцах в определенной последовательности: сначала производят обрезку стержней нижнего ряда, затем стержней верхнего ряда в следующем порядке - крайние средние и, наконец, центральные стержни каждого ряда.

2.16. При установке стержней в упоры силовой формы нельзя допускать завышенного, по сравнению с проектным, положения верхних стержней, вызывающего уменьшение величины защитного слоя бетона.

2.17. При температурных перепадах при охлаждении более 50 °C рекомендуется применять усовершенствованные формы. Возможные варианты усовершенствования форм даны в разделе 3.

2.18. Предотвращение трещин регистрируют при операционном и приемо-сдаточном контроле плит.

3.1. При температурном перепаде 25 - 50 °C и ранней передаче обжатия на горячий бетон за счет выполнения условия в соответствии с требованиями табл. 2 можно применять существующие силовые формы.

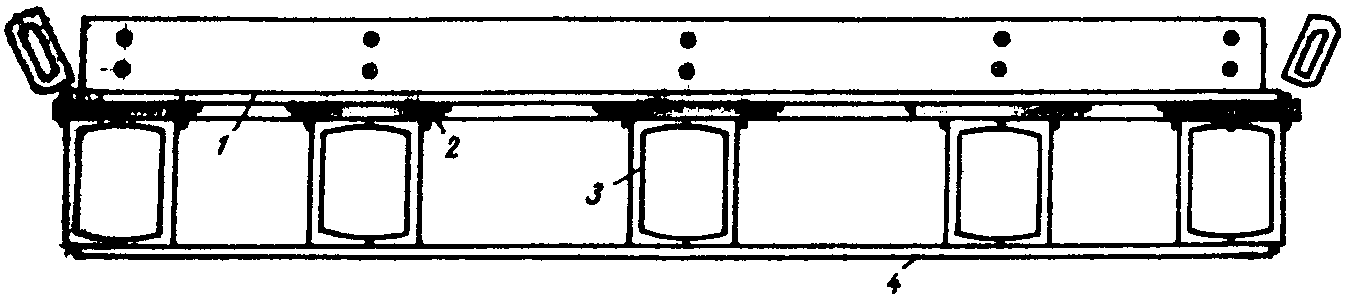

3.2. Форма стальная включает: силовой поддон закрытого профиля (с нижней обшивкой), упоры, приваренные к каркасу поддона и откидные боковые и торцевые борта (рис. 5).

3.3. Каркас поддона из коробчатых балок выполнен из швеллеров N 24. Сверху к коробчатым балкам приварены продольные полосы из листа, а к последнему - рифленый лист, образующий рабочую поверхность поддона.

3.4. Торцевые фаскообразователи и образователи нижней части выемок для стыковых скоб (вкладыши) приварены к силовому поддону и выступают над рабочей поверхностью поддона формы (рис. 6, 7).

Примечание. Продольные откидные борта условно не показаны.

3.5. Торцевые борта с приваренными к ним образователями верхней части выемок для стыковых скоб - откидные.

3.6. Боковые борта с приваренными к ним образователями верхней части выемок для монтажно-стыковых скоб - откидные. Образователи нижней части выемок - "плавающие" и выполнены в виде податливого контура их гнутого листа .

3.7. Ямные пропарочные камеры двухпакетные (или двухштабельные) без промежуточной стенки между пакетами (штабелями).

3.8. Двухпакетные камеры оборудованы пакетообразователями с автоматическими стойками. В двухштабельной камере штабель формируется за счет подкладок.

3.9. Форму с плитой устанавливают в пакет с опиранием в четырех точках (на боковых сторонах поддона) на опоры пакетообразователя. В двухштабельной камере формы с плитами устанавливают в штабель с опиранием в четырех точках на промежуточные деревянные подкладки.

3.10. Открывание бортов не механизировано.

3.11. В течение одного цикла оборота каждая форма в процессе транспортировки поворачивается (в плане) на 90° четыре раза (в точках поворота).

3.12. Строповка форм и крышек двухпакетных камер производится различными грузозахватными устройствами (автоматическим захватом и стропами) с их сменой в процессе изготовления на специальном посту.

3.13. При действии температурного перепада при охлаждении до 50 °C, при невозможности сокращения длительности совместного охлаждения плиты и формы и осуществления ранней передачи обжатия на горячий бетон, рекомендуется применять формы с усовершенствованным конструктивным решением (рис. 6 - 8).

Примечание. Скоба 5 в сечениях 1-1 и 2-2 условно не показана.

3.14. В усовершенствованных формах рекомендуется:

устранить силовое взаимодействие плиты и формы при обеспечении свободного деформирования плиты относительно формы, за счет замены выступающих приваренных деталей поддона и продольных бортов (образователей нижней части торцевых выемок, торцевых фаскообразователей и образователей верхней части боковых выемок) и неотодвижных торцевых бортов на усовершенствованные узлы, а также за счет исключения нижней обшивки;

усилить каркас поддона раскосной решеткой;

применять поддоны с максимально повышенным центром тяжести поперечного сечения и, следовательно, минимальным эксцентриситетом приложения этих усилий;

применить трехточечную схему опирания формы на опоры пакетообразователя.

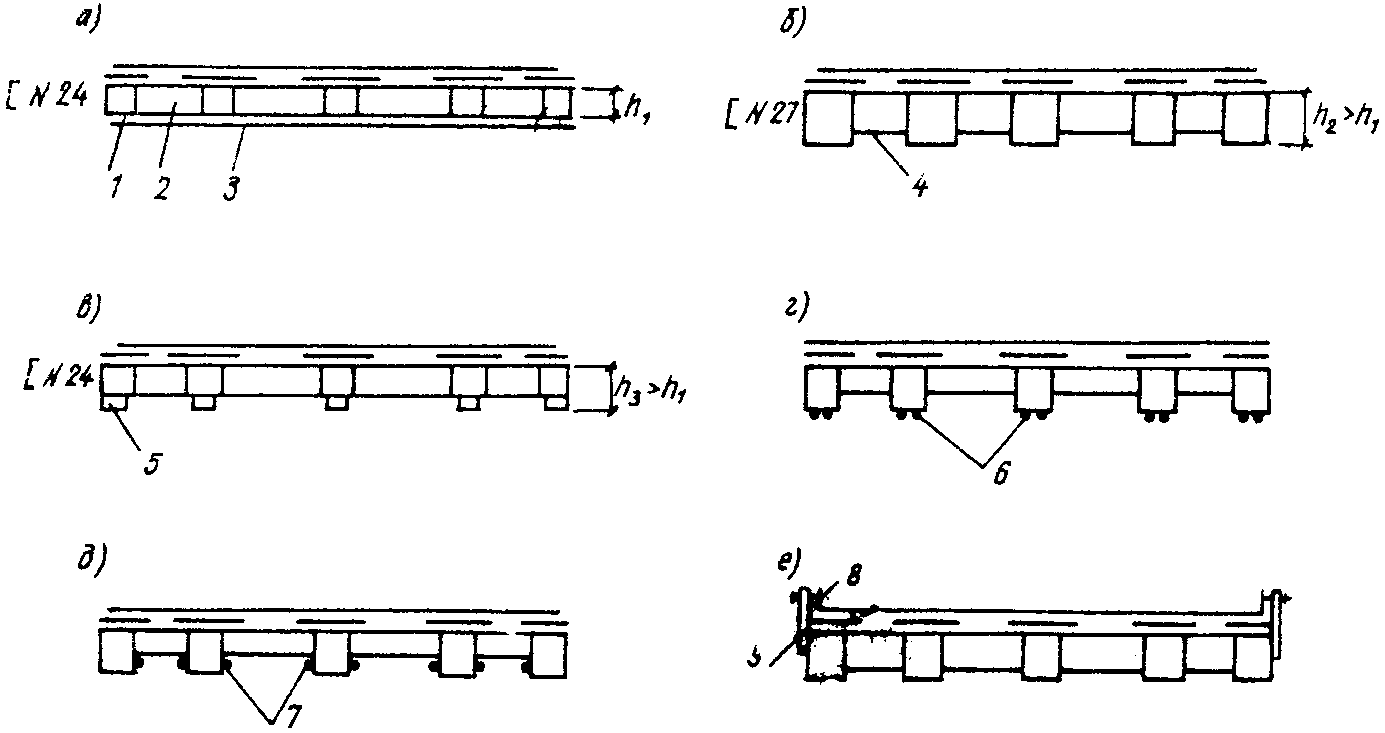

3.15. При проектировании усовершенствованных форм для продольных балок каркаса поддона может быть применен швеллер N 27.

3.16. При модернизации конструкции существующих форм продольные балки должны быть усилены, например, приваркой швеллера снизу.

3.17. Рекомендуется применить упругие борта из листа с упором каждого борта в середине его длины и по краям, на три кронштейна, располагаемых с шагом 2,8 - 2,9 м.

3.18. При модернизации существующих (реконструируемых) форм продольные балки из швеллера N 24 рекомендуется усиливать:

преднапряженными арматурными стержнями по а.с. N 935299;

инварными стержнями по а.с. N 903116.

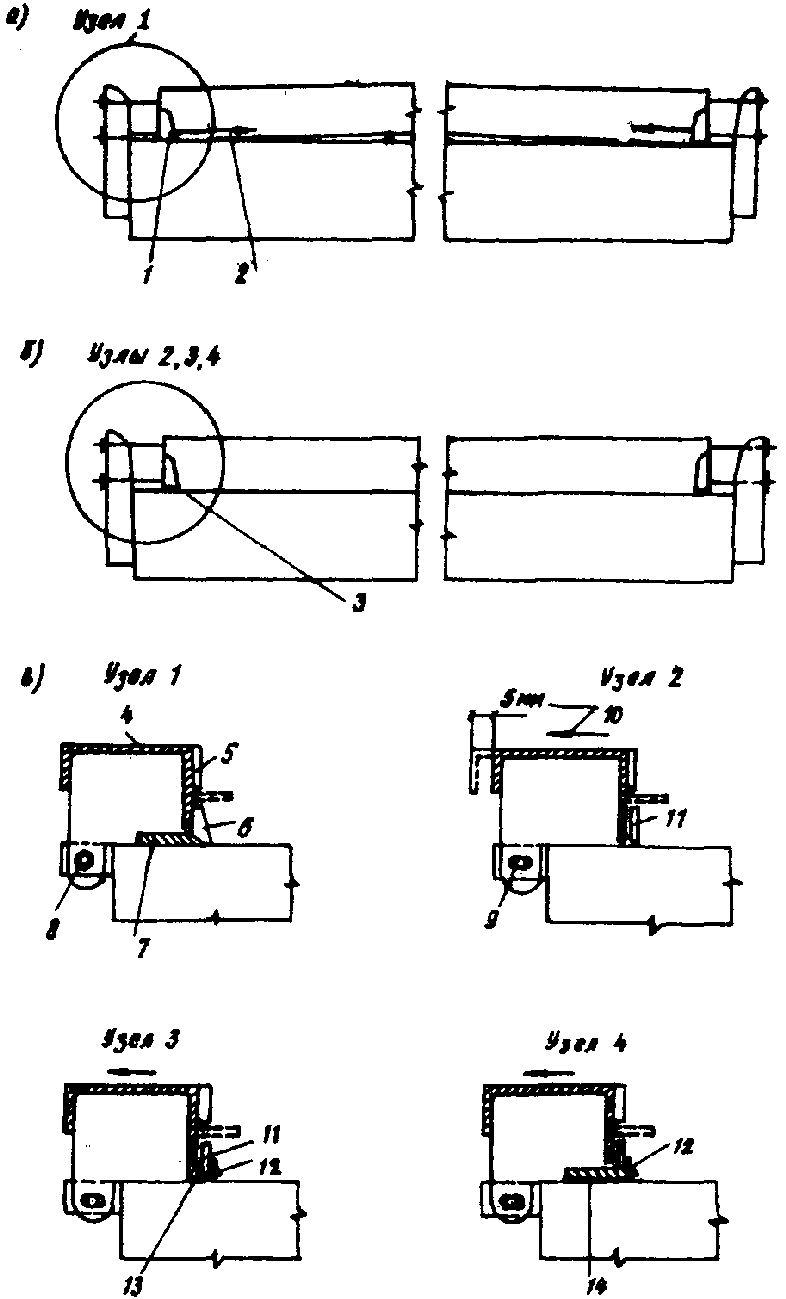

3.19. Образователь нижней части торцевых выемок следует выполнять "плавающим".

3.20. Торцевой борт - поворотно-отодвижным.

3.21. Торцевой фаскообразователь следует или ликвидировать, или включить в состав поворотно-отодвижного борта, или выполнить накладным повышенной (до 20 - 25 мм) высоты. При этом он должен быть прижат торцевым бортом (сверху) и ограничиваться им от случайного продольного смещения к торцу формы.

3.22. Образователи нижних частей торцевых выемок рекомендуется включить в состав накладного фаскообразователя.

3.23. Для устранения вытекания цементно-песчаного раствора через горизонтальные щели между торцевым бортом и рабочей поверхностью поддона рекомендуется перекрывать клейкой лентой.

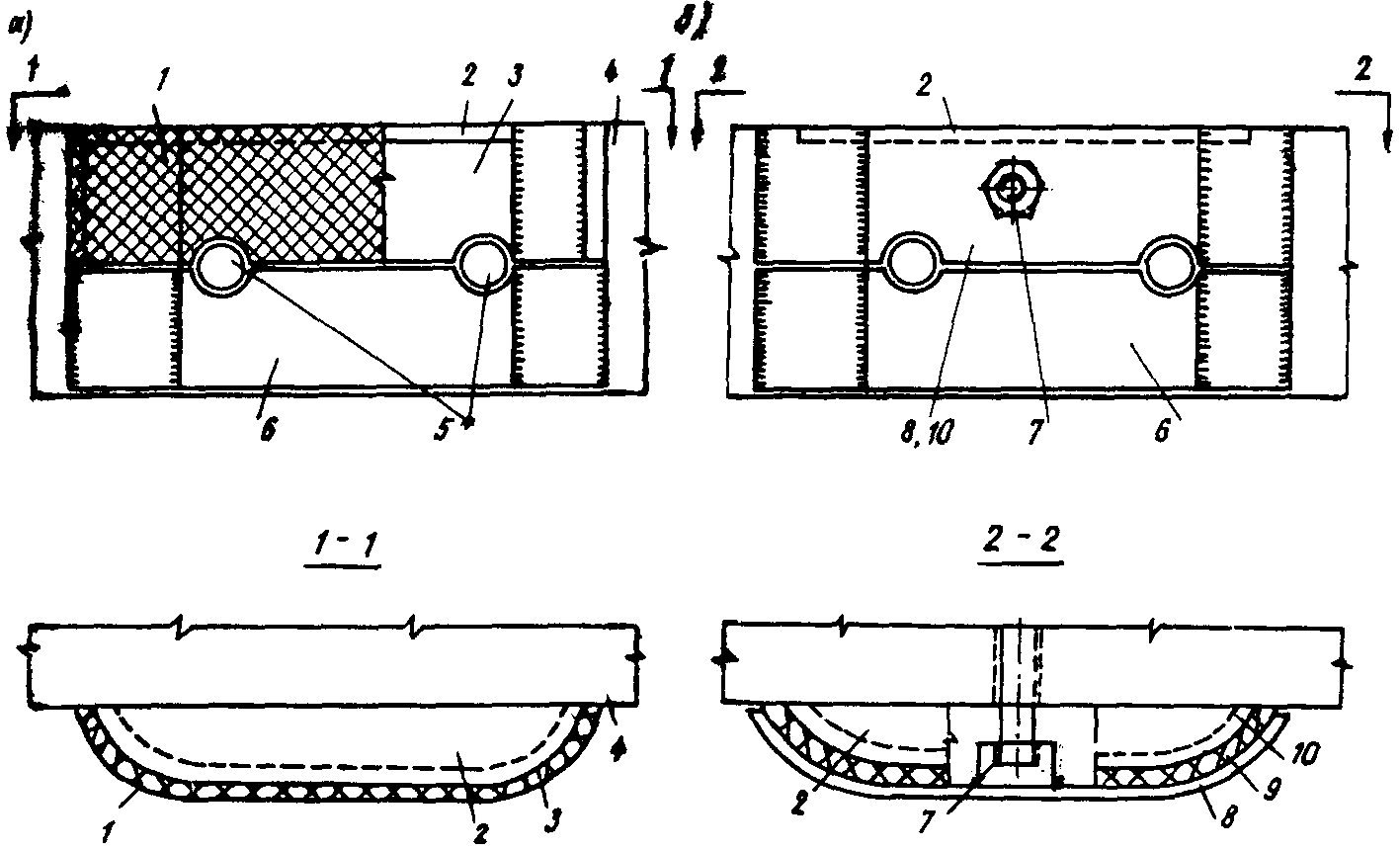

3.24. Узел продольного борта, образующий выемку в боковой грани плиты для монтажно-стыковой скобы, должен быть усовершенствован.

3.25. К образователю верхней части выемки со стороны, обращенной к плите, должна быть приклеена упругоподатливая прокладка (например, резиновая).

3.26. Рекомендуется применять упругоподатливый контур из листа с временным креплением к продольному борту при формовании.

3.27. Тяги замков должны точно обеспечивать проектные размеры плит при формовании и затем упругую сдвижку торцевого борта вместе с плитой при охлаждении - в формах с узлами 2 и 3 (см. рис. 7).

3.28. Однопакетная камера должна быть оборудована образователем пакета с четырехточечной схемой опирания для существующих форм и с трехточечной схемой опирания - для усовершенствованных форм.

3.29. При проектировании форм следует учитывать требования ГОСТ 25781-83 "Формы стальные для изготовления железобетонных изделий. Общие технические условия".

1. Плиты изготовляют по агрегатно-поточной технологии в силовых формах, перемещаемых краном и располагаемых при термообработке внутри ямных пропарочных камер.

2. Предварительное напряжение плиты производят электротермическим способом. Концы напрягаемых арматурных стержней закрепляют на двух уровнях в упорах формы при помощи временных анкеров (опрессованных шайб). Бетонные смеси применяют с осадкой конуса 1 - 1,5 см.

3. Лицевая (рабочая) поверхность плиты, имеющая рифление, обращена книзу и образуется в контакте с рабочей рифленой поверхностью поддона формы.

4. Торцевые грани плиты с фасками, выходящими на лицевую поверхность, и выемки с выступающими из плиты стыковыми скобами образуются в контакте с торцевыми бортами, фаскообразователями и образователями нижней и верхней части выемок.

5. Боковые грани плиты с выемками и выступающими из них монтажно-стыковыми скобами образуются в контакте с боковыми бортами и образователями нижней и верхней части выемок.

6. При двухсменной работе полигона в начале смены одновременно открывают половину камер, которые в конце смены также одновременно закрывают.

7. После распалубки плиту на кантователе переворачивают лицевой поверхностью кверху.
