ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ
И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ
ПРОМЫШЛЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ
ЦНИИПРОМЗДАНИЙ
РЕКОМЕНДАЦИИ
ПО НАЗНАЧЕНИЮ АЭРОДИНАМИЧЕСКИХ КОЭФФИЦИЕНТОВ
ПРИ ОПРЕДЕЛЕНИИ ВЕТРОВОЙ НАГРУЗКИ НА ПОКРЫТИЯ
ОДНОЭТАЖНЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
(К СНиП 2.01.07-85)
Настоящие рекомендации разработаны в развитие п. 6.6 СНиП 2.01.07-85 институтом ЦНИИпромзданий (В.П. Брикса - Брестская лаборатория, А.Я. Розенблюм - отдел несущих конструкций одноэтажных зданий) при участии ЦНИИСК им. Кучеренко (А.Н. Попов) на основе результатов специально поставленных аэродинамических испытаний, проведенных с целью уточнения значений аэродинамических коэффициентов при определении ветровой нагрузки.
Для работников проектных и научно-исследовательских организаций в области строительства.
Аэродинамические коэффициенты внешнего давления C (соответствующие коэффициентам по СНиП 2.01.07-85), приведенные в настоящих рекомендациях, следует использовать при определении ветровой нагрузки на покрытия одноэтажных зданий промышленных предприятий, геометрические параметры которых находятся в следующих пределах:
- угол между горизонтальной плоскостью и покрытием - от 3 до 10°;
- отношение высоты здания к его пролету H/L - от 0,3 до 0,6;
- отношение высоты фонаря к пролету здания h/L - от 0,1 до 0,2;
- отношение пролета фонаря к пролету здания a/L - от 0,3 до 0,5.
Рекомендуемые аэродинамические коэффициенты C для покрытий одноэтажных зданий приведены на схемах 1 - 6. Знак "плюс" у коэффициентов C соответствует направлению давления ветра на соответствующую поверхность, знак "минус" - от поверхности.

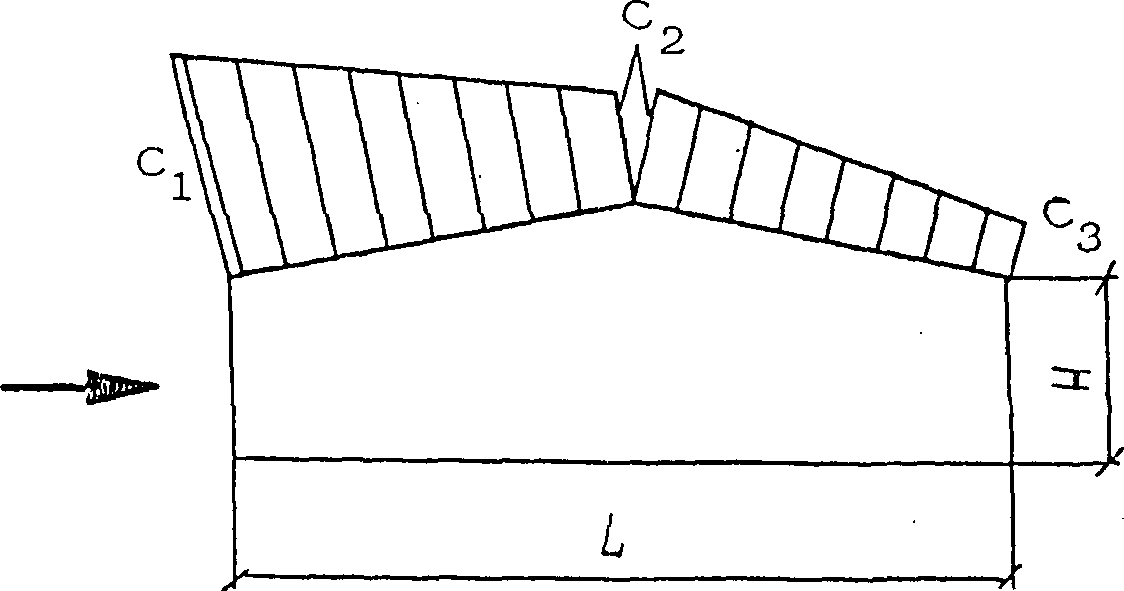

Схема 1
Таблица 1
┌───────────────────┬─────────────────────────────────────────────────────┐
│ │ Коэффициенты C │
│ H/L ├─────────────────┬─────────────────┬─────────────────┤
│ │ C │ C │ C │
│ │ 1 │ 2 │ 3 │
├───────────────────┼─────────────────┼─────────────────┼─────────────────┤
│ 0,3 │ -1,30 │ -0,50 │ -0,30 │
├───────────────────┼─────────────────┼─────────────────┼─────────────────┤
│ 0,5 │ -1,25 │ -0,60 │ -0,35 │
├───────────────────┼─────────────────┼─────────────────┼─────────────────┤
│ 0,6 │ -1,20 │ -0,65 │ -0,40 │
└───────────────────┴─────────────────┴─────────────────┴─────────────────┘

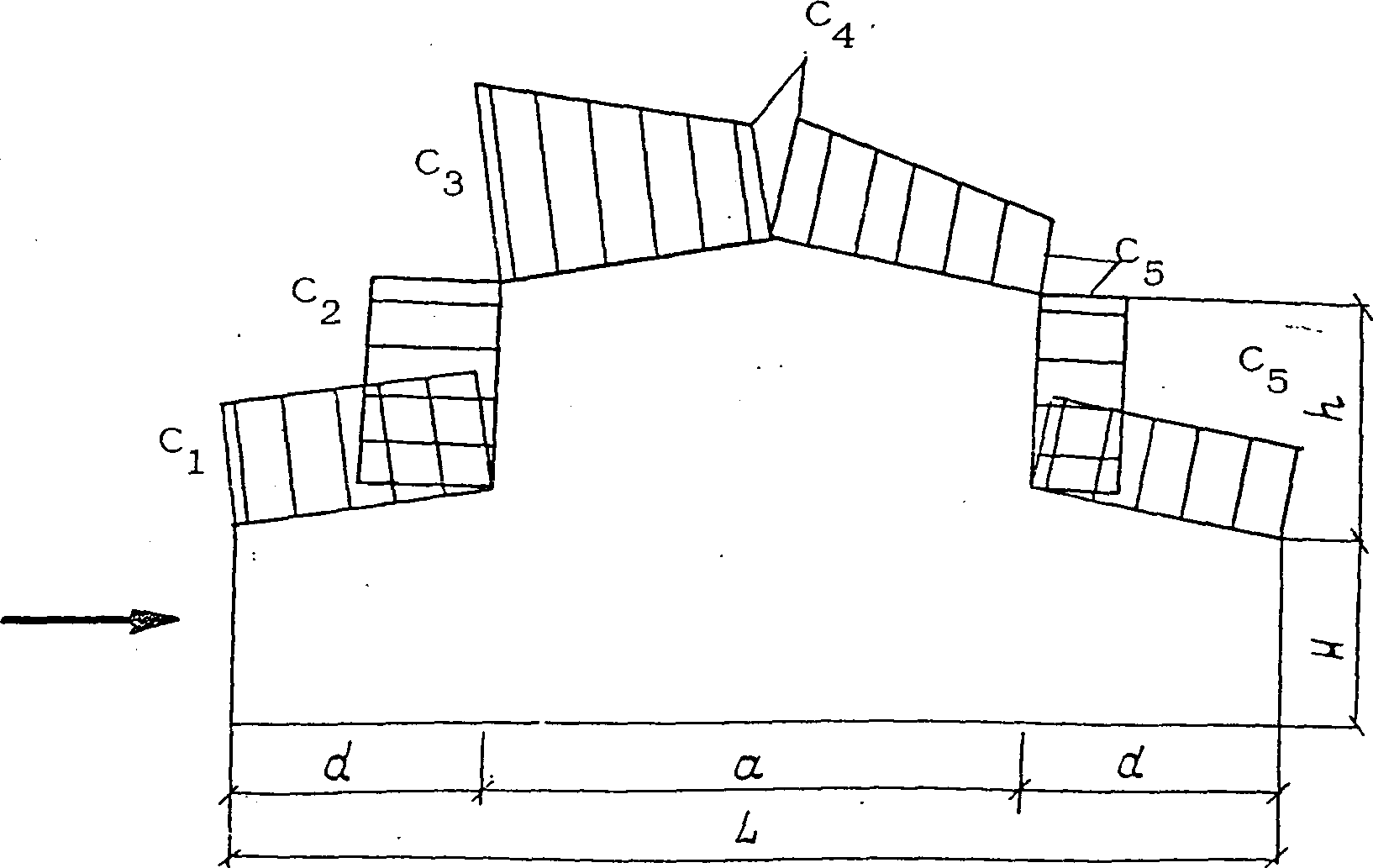

Схема 2
Таблица 2
┌───────┬───────┬───────┬─────────────────────────────────────────────────┐
│ H/L │ h/L │ a/L │ Коэффициенты C │
│ │ │ ├─────────┬─────────┬─────────┬─────────┬─────────┤
│ │ │ │ C │ C │ C │ C │ C │
│ │ │ │ 1 │ 2 │ 3 │ 4 │ 5 │
├───────┼───────┼───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ 0,3 │ 0,1 │ 0,3 │ -0,35 │ 0 │ -0,95 │ -0,55 │ -0,35 │
│ │ ├───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ │ 0,5 │ -0,30 │ -0,05 │ -1,15 │ -0,55 │ -0,35 │
│ ├───────┼───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ 0,2 │ 0,3 │ 0,20 │ 0,60 │ -0,70 │ -0,60 │ -0,40 │
│ │ ├───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ │ 0,5 │ 0,25 │ 0,55 │ -0,80 │ -0,65 │ -0,45 │
├───────┼───────┼───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ 0,5 │ 0,1 │ 0,3 │ -0,60 │ -0,20 │ -0,85 │ -0,55 │ -0,35 │
│ │ ├───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ │ 0,5 │ -0,55 │ -0,25 │ -1,10 │ -0,60 │ -0,35 │
│ ├───────┼───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ 0,2 │ 0,3 │ 0 │ 0,60 │ -0,70 │ -0,55 │ -0,40 │
│ │ ├───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ │ 0,5 │ 0,10 │ 0,50 │ -0,85 │ -0,65 │ -0,45 │
├───────┼───────┼───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ 0,6 │ 0,1 │ 0,3 │ -0,85 │ -0,45 │ -0,85 │ -0,60 │ -0,40 │
│ │ ├───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ │ 0,5 │ -0,80 │ -0,60 │ -1,00 │ -0,60 │ -0,35 │
│ ├───────┼───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ 0,2 │ 0,3 │ -0,15 │ 0,60 │ -0,80 │ -0,60 │ -0,50 │
│ │ ├───────┼─────────┼─────────┼─────────┼─────────┼─────────┤
│ │ │ 0,5 │ -0,05 │ 0,45 │ -0,90 │ -0,65 │ -0,45 │
└───────┴───────┴───────┴─────────┴─────────┴─────────┴─────────┴─────────┘

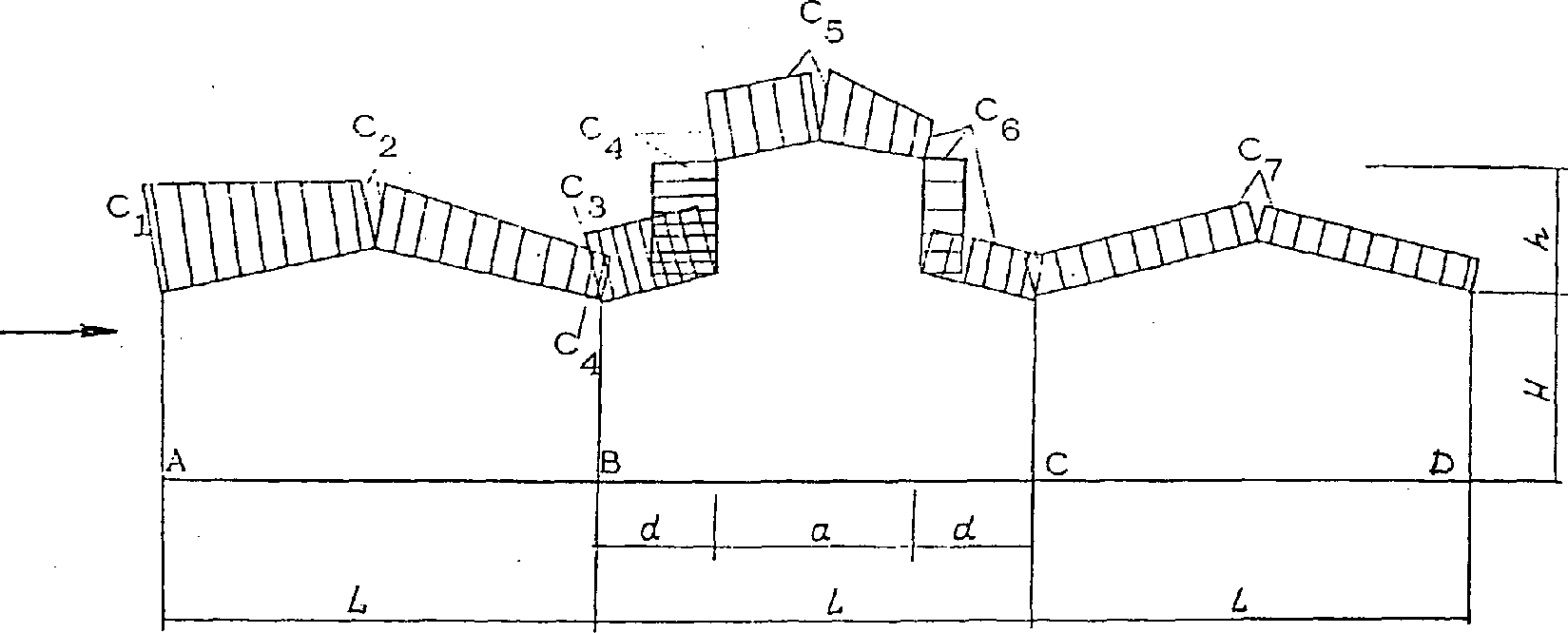

Схема 3
Для покрытия здания коэффициенты
давления C следует принимать:
на участке AB по схеме 2;
на участке BC ;
на участке CD

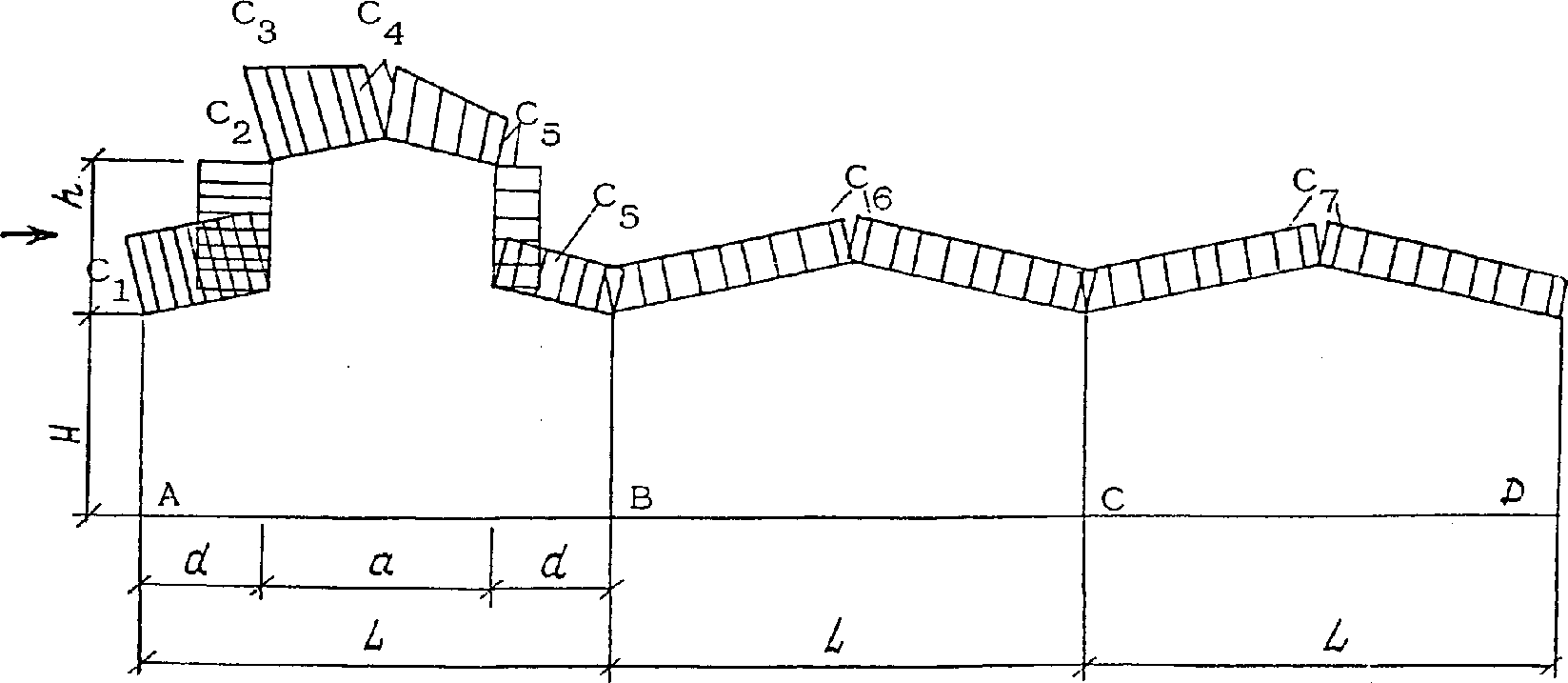

Схема 4
Для покрытия здания коэффициенты
давления С следует принимать:
на участке AB по схеме 1;
на участке BC по табл. 3;
на участке CD
Таблица 3
┌────────────────┬────────────────────────────────────────────────────────┐
│ H/L │ Коэффициенты │
│ ├──────────────────┬──────────────────┬──────────────────┤
│ │ C │ C │ C │
│ │ 4 │ 5 │ 6 │
├────────────────┼──────────────────┼──────────────────┼──────────────────┤
│ 0,3 │ -0,35 │ -0,30 │ -0,30 │
├────────────────┼──────────────────┼──────────────────┼──────────────────┤
│ 0,5 │ -0,45 │ -0,40 │ -0,30 │
├────────────────┼──────────────────┼──────────────────┼──────────────────┤
│ 0,6 │ -0,50 │ -0,45 │ -0,30 │
└────────────────┴──────────────────┴──────────────────┴──────────────────┘

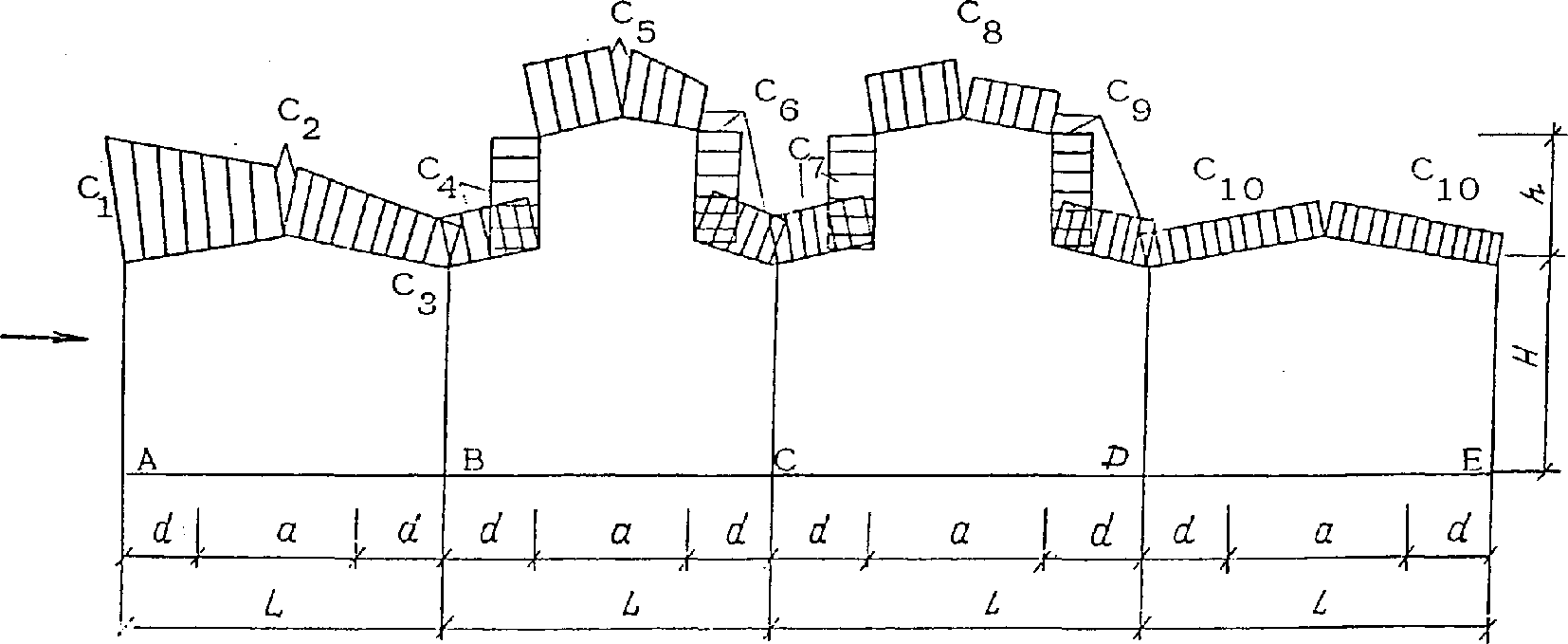

Схема 5
Для покрытия здания коэффициенты
давления C следует принимать:
на участке AB по схеме 1;
на участке BC по схеме 4;
на участке CD , , ;
на участке DE

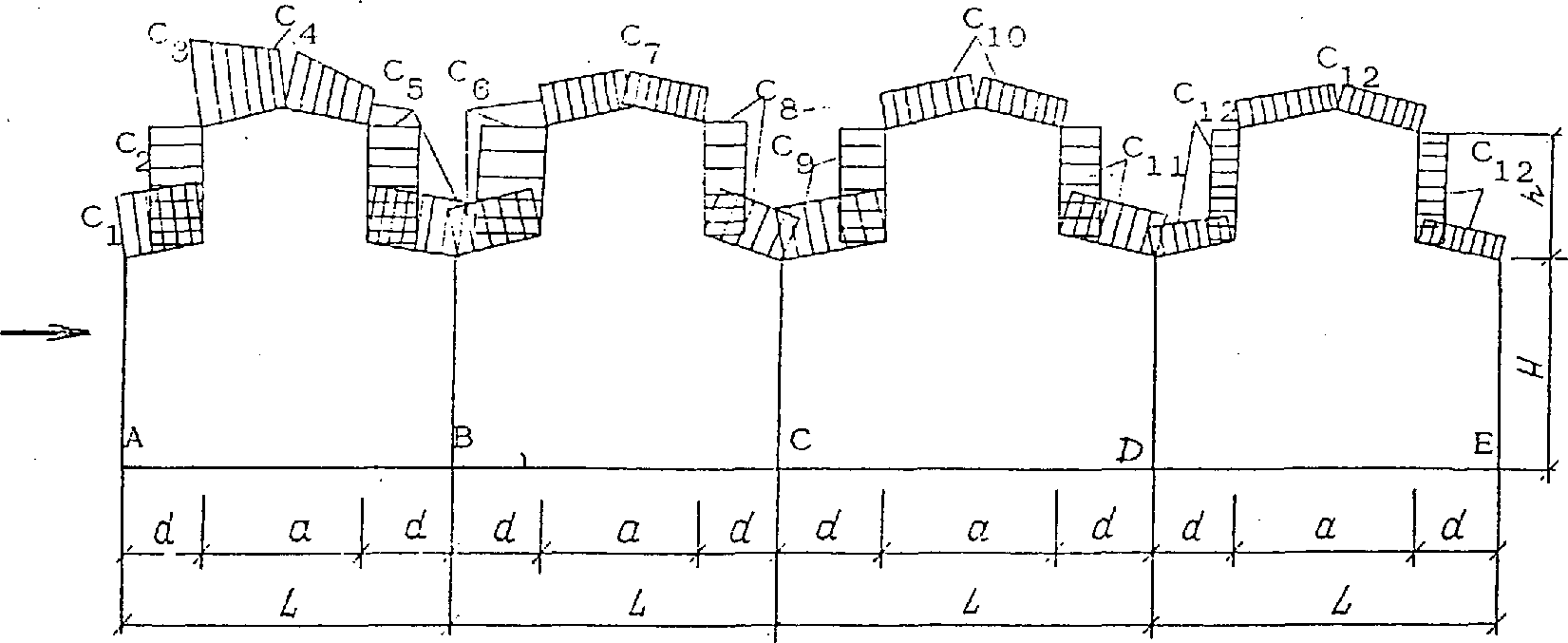

Схема 6
Для покрытия здания коэффициенты
давления C следует принимать:
на участке AB по схеме 2;
на участке BC , , ;
на участке CD , , ;
на участке DE
Для многопролетных зданий с фонарными надстройками коэффициенты C следует определять по схеме 6, принимая их для пятого, шестого и т.д. пролетов, как для четвертого пролета схемы.
Промежуточные значения коэффициентов C следует определять линейной интерполяцией.
Для наветренной, подветренной и боковых стен зданий, а также покрытий многопролетных зданий без фонарных надстроек коэффициенты C следует определять в соответствии с указаниями СНиП 2.01.07-85.
При расчете креплений элементов в углах здания и по внешнему контуру покрытия следует учитывать местное отрицательное давление ветра с коэффициентом C = -2,0, распределенное вдоль поверхности на ширине 2,0 м.
