1 Область применения

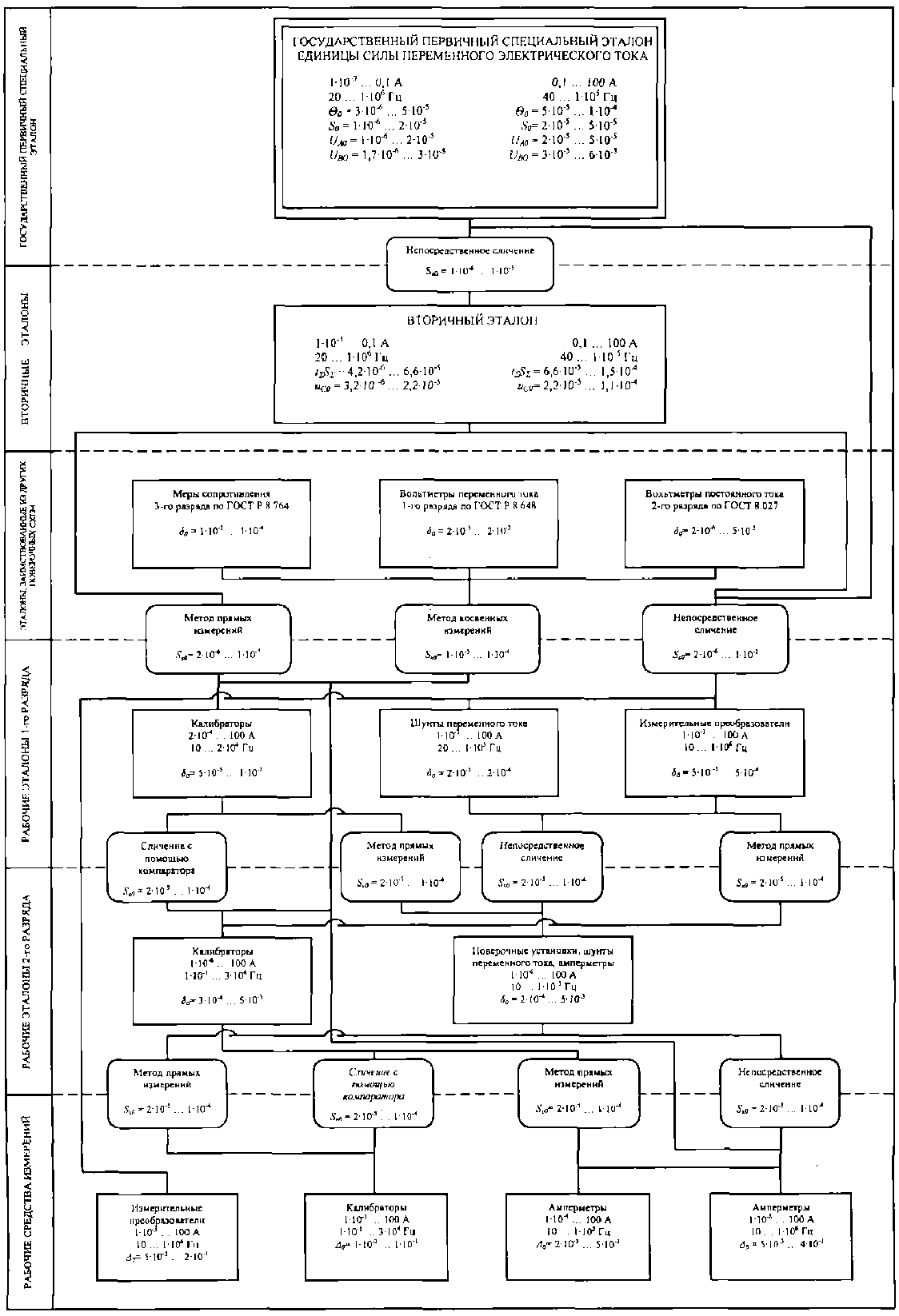

Государственная поверочная схема для средств измерений силы переменного электрического тока от 1·10^-8 до 100 А в диапазоне частот от 1·10^-1 до 1·10⁶ Гц устанавливает порядок передачи единицы силы переменного электрического тока от государственного первичного специального эталона с помощью вторичного эталона и рабочих эталонов (далее - РЭ) рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2 Государственный первичный специальный эталон

2.1 В состав государственного первичного специального эталона входят:

- наборы термоэлектрических преобразователей тока непосредственного включения для диапазона токов от 1·10^-3 до 0,1 А в диапазоне частот от 20 до 1·10⁶ Гц;

- наборы термоэлектрических преобразователей тока непосредственного включения для диапазона токов свыше от 0,1 до 20 А и наборы шунтов переменного тока для диапазона токов от 20 до 100 А в диапазоне частот от 40 до 1·10⁵ Гц;

- меры электрического сопротивления от 0,001 до 10000 Ом;

- средства измерений постоянного напряжения;

- средства измерений переменного напряжения;

- высокостабильные программируемые источники силы постоянного и переменного тока.

В основу работы государственного первичного специального эталона положен метод разновременного сравнения действующего значения силы переменного тока с известным значением силы постоянного тока.

2.2 Государственный первичный специальный эталон обеспечивает воспроизведение единицы силы переменного электрического тока:

а) в диапазоне от 1·10^-3 до 0,1 А и диапазоне частот от 20 до 1·10⁶ Гц со среднеквадратическими отклонениями результатов измерений, неисключенными систематическими погрешностями и стандартными неопределенностями, значения которых составляют:

- среднеквадратическое отклонение S₀ (далее - СКО) результата измерений в относительной форме, от 1·10^-6 до 2·10^-5 при 21 независимом измерении,

- неисключенная систематическая погрешность (далее - НСП) в относительной форме, от 3·10^-6 до 5·10^-5,

- стандартная неопределенность, оцениваемая по типу A, U_АО от 1·10^-6 до 2·10^-5 при 21 независимом измерении,

- стандартная неопределенность, оцениваемая по типу B, U_ВО от 1,7·10^-6 до 3·10^-5;

б) в диапазоне свыше 0,1 до 100 А и диапазоне частот от 40 до 1·10^-5 Гц со среднеквадратическими отклонениями результатов измерений, неисключенными систематическими погрешностями и стандартными неопределенностями, значения которых составляют:

- СКО результата измерений в относительной форме S₀ от 2·10^-5 до 5·10^-5 при 21 независимом измерении,

- НСП в относительной форме, от 5·10^-5 до 1·10^-4,

- стандартная неопределенность, оцениваемая по типу A, U_АО от 2·10^-5 до 5·10^-5 при 21 независимом измерении,

- стандартная неопределенность, оцениваемая по типу B, U_ВО от 3·10^-5 до 6·10^-5.

2.3 Государственный первичный специальный эталон применяют для передачи единицы силы электрического тока:

- вторичным эталонам непосредственным сличением с СКО в диапазоне от 1·10^-6 до 1·10^-5 (стандартной неопределенностью, оцениваемой по типу A, U_АО в диапазоне от 1·10^-6 до 1·10^-5);

- РЭ 1-го разряда и рабочим средствам измерений (измерительные преобразователи) непосредственным сличением с СКО, в диапазоне от 2·10^-6 до 1·10^-5 (стандартной неопределенностью, оцениваемой по типу A, U_АО, в диапазоне от 2·10^-6 до 1·10^-5).

3 Вторичные эталоны

3.1 В составе вторичных эталонов в диапазоне силы тока от 1·10^-3 до 0,1 А и диапазоне частот от 20 до 1·10⁶ Гц применяют термоэлектрические преобразователи тока непосредственного включения.

СКО суммарной относительной погрешности (суммарная стандартная неопределенность U_СО) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать от 3,2·10^-6 до 2,2·10^-5.

Доверительные границы погрешности с доверительной вероятностью 0,99 не должны превышать от 4,2·10^-6 до 6,6·10^-5.

3.2 В составе вторичных эталонов в диапазоне силы тока свыше 0,1 до 100 А и диапазоне частот от 40 до 1·10⁵ Гц применяют термоэлектрические преобразователи тока непосредственного включения и шунты переменного тока.

СКО суммарной относительной погрешности (суммарная стандартная неопределенность U_СО) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать от 2,2·10^-5 до 1,1·10^-4.

Доверительные границы погрешности с доверительной вероятностью 0,99 не должны превышать от 6,6·10^-5 до 1,5·10^-4.

3.3 Вторичные эталоны применяют для передачи единицы силы переменного тока РЭ 1-го разряда методом прямых измерений и непосредственным сличением. СКО методов передачи единицы составляет от 2·10^-6 до 1·10^-5.

4 Рабочие эталоны

4.1 Эталоны, заимствованные из других поверочных схем

В качестве эталонов, заимствованных из других поверочных схем, используют:

- меры электрического сопротивления постоянного тока 3-го разряда с доверительной относительной погрешностью от 1·10^-5 до 1·10^-4 по ГОСТ Р 8.764;

- вольтметры переменного тока 1-го разряда с доверительными границами относительных погрешностей от 2·10^-5 до 2·10^-3 при доверительной вероятности 0,95 по ГОСТ Р 8.648;

- вольтметры постоянного тока 2-го разряда с доверительными границами относительных погрешностей от 2·10^-6 до 5·10^-5 при доверительной вероятности 0,95 по ГОСТ 8.027.

4.2 Рабочие эталоны 1-го разряда

4.2.1 В качестве РЭ 1-го разряда в диапазоне частот от 10 до 1·10⁶ Гц для диапазона токов от 2·10^-4 до 100 А используют измерительные преобразователи, шунты переменного тока и калибраторы.

4.2.2 Доверительные границы относительных погрешностей при доверительной вероятности 0,95 за межповерочный интервал не должны превышать от 5·10^-5 до 1·10^-3.

4.2.3 РЭ 1-го разряда применяют для передачи единицы силы переменного тока РЭ 2-го разряда методом прямых измерений, непосредственным сличением и сличения с помощью компаратора.

4.2.4 Соотношение доверительных границ относительных погрешностей РЭ 1-го разряда и поверяемых по ним РЭ 2-го разряда должно быть не более 1/3.

4.3 Рабочие эталоны 2-го разряда

4.3.1 В качестве РЭ 2-го разряда используют калибраторы, поверочные установки, амперметры и шунты переменного тока в диапазоне частот от 1·10^-1 до 1·10⁵ Гц и диапазоне силы токов от 1·10^-6 до 100 А.

4.3.2 Доверительные границы относительных погрешностей РЭ 2-го разряда при доверительной вероятности 0,95 за межповерочный интервал не должны превышать от 2·10^-4 до 5·10^-3.

4.3.3 РЭ 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений, непосредственным сличением и сличением с помощью компаратора.

4.3.4 Соотношение доверительных границ относительных погрешностей РЭ 2-го разряда и пределов допускаемых относительных погрешностей поверяемых рабочих средств измерений должно быть не более 1/3.

5 Рабочие средства измерений

5.1 В качестве рабочих средств измерений используют измерительные преобразователи, калибраторы, амперметры для диапазона частот от 1·10^-1 до 1·10⁶ Гц с диапазоном силы токов от 1·10^-8 до 100 А.

5.2 Пределы допускаемых относительных погрешностей рабочих средств измерений за межповерочный интервал не должны превышать значений от 5·10^-5 до 4·10^-1.
