Утверждена
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 декабря 2019 г. N 2882
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛА ФАЗОВОГО СДВИГА МЕЖДУ ДВУМЯ
ЭЛЕКТРИЧЕСКИМИ НАПРЯЖЕНИЯМИ В ДИАПАЗОНЕ ЧАСТОТ
ОТ 1·10-2 ДО 2·107 Гц
1. Область применения
1.1. Государственная поверочная схема для средств измерений угла фазового сдвига (далее - ГПС УФС) между двумя электрическими напряжениями в диапазоне частот от 1·10-2 до 2·107 Гц устанавливает порядок передачи единиц УФС от Государственного первичного специального эталона угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1·10-2 до 2·107 Гц рабочим эталонам и средствам измерений с указанием погрешностей и основных методов передачи единицы.
1.2. Графическая часть государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1·10-2 до 2·107 Гц представлена в Приложении А.
Примечание:
допускается осуществлять передачу единиц угла фазового сдвига средствам измерений, не указанным в настоящей государственной поверочной схеме, при условии их прослеживаемости к Государственному первичному специальному эталону угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1·10-2 до 2·107 Гц (ГЭТ 61-88).
2. Государственный первичный эталон
2.1. Государственный первичный специальный эталон ГЭТ 61-88 предназначен для воспроизведения и хранения единицы УФС между двумя электрическими напряжениями в диапазоне частот от 1·10-2 до 2·107 Гц и передачи единицы при помощи разрядных рабочих эталонов средствам измерений.
2.2. В состав Государственного первичного эталона входят:
канал воспроизведения УФС между двумя электрическими напряжениями на частоте 1 кГц. В состав канала входят синтезатор частоты Ч6-31 (блоки БОЧ и БСЧ), делитель частоты Ф5093, источник фазовых сдвигов ИФС и источник временных сдвигов И1-8;
канал воспроизведения УФС между двумя электрическими напряжениями на частотах 1 кГц, 100 кГц, 1 МГц, 10 МГц и 20 МГц. В состав канала входят преобразователь частоты на 10 МГц, счетчик импульсов Ф5264, блок преобразования частоты БПЧ, блок управления фазочастотный БУФЧ, синтезатор частоты Ч6-31 (блоки БОЧ и БСЧ1, 2) и фазометры ФК2-35 и Ф2-34;
канал воспроизведения УФС между двумя электрическими напряжениями на частоте 0,01 Гц. В состав канала входят калибратор фазы Ф5224 и частотомер электронно-счетный CNT-90.
В качестве опорных частот 5 и 10 МГц с нестабильностью частоты +/- 5·10-10 (относительные безразмерные единицы) в эталоне использован сигнал, поступающий от стандарта частоты рубидиевого FS725.
2.3. Диапазон значений УФС между двумя электрическими напряжениями, воспроизводимых эталоном, составляет от 0° до 360°.
2.4. Государственный первичный специальный эталон обеспечивает воспроизведение единицы УФС между двумя электрическими напряжениями в диапазоне частот от 1·10-2 до 2·107 Гц с метрологическими характеристиками, приведенными в таблице 1.
Таблица 1
Метрологические характеристики ГЭТ 61-88
Угол фазового сдвига в градусах
Частота,
F
Диапазон
УФС, ...°
СКО
(S), ....°
НСП
, ...°
0,01 Гц
0 - 360
0,003
0,003
1 кГц
0 - 360
0,001
0,002
100 кГц
0 - 360
0,002
0,002
1 МГц
0 - 360
0,002
0,002
10 МГц
0 - 360
0,004
0,003
20 МГц
0 - 360
0,008
0,010
Таблица 2
Неопределенности воспроизведения
единицы угла фазового сдвига
Частота, F
Стандартная неопределенность по типу A
uA, ...°
Стандартная неопределенность по типу B
uB, ...°
Суммарная стандартная неопределенность
uC, ...°
Расширенная неопределенность
up = К x uC, ...°
0,01 Гц
3·10-3
1,57·10-3
3,39·10-3
6,78·10-3
1 кГц
1·10-3
1,05·10-3
1,45·10-3
2,90·10-3
100 кГц
2·10-3
1,05·10-3
2,29·10-3
4,58·10-3
1 МГц
2·10-3
1,05·10-3
2,29·10-3
4,58·10-3
10 МГц
4·10-3
1,57·10-3
4,30·10-3
8,60·10-3
20 МГц
8·10-3
5,25·10-3
9,57·10-3
19,14·10-3
Примечание: К - коэффициент охвата. К = 2 при доверительной вероятности P = 0,95.
2.5. Государственный первичный специальный эталон применяют для передачи единицы УФС методом сравнения с помощью компаратора рабочим эталонам 1 и 2 разряда - калибраторам фазы и методом прямых измерений - рабочим эталонам 1 разряда - измерителям УФС и уровней входных сигналов (Uвх).
Расширенная неопределенность измерений при передаче единицы УФС рабочим эталонам 1 разряда - калибраторам фазы для уровня доверия 0,95 в диапазоне частот от 1·10-2 до 2·107 Гц находится в пределах от 0,001° до 0,009°.
Расширенная неопределенность измерений при передаче единицы УФС рабочим эталонам 1 разряда - измерителям УФС и уровней входных сигналов для уровня доверия 0,95 в диапазоне частот от 1 до 1·107 Гц находится в пределах от 0,001° до 0,006°.
2.6. Для обеспечения воспроизведения единицы УФС с указанной точностью должны быть соблюдены правила содержания и применения эталона.
3. Рабочие эталоны
3.1. Рабочие эталоны 1-го разряда
3.1.1. В качестве рабочих эталонов 1-го разряда применяют калибраторы фазы, а также измерители УФС и уровней входных сигналов (Uвх в диапазоне от 2 мВ до 5 В).
3.1.2. Значения пределов допускаемых абсолютных погрешностей калибраторов фазы лежат в диапазоне от 0,01° до 0,5° в диапазоне частот от 0,5 до 2·107 Гц.
3.1.3. Значения пределов допускаемых абсолютных погрешностей измерителей УФС и уровней входных сигналов лежат в диапазоне от 0,03° до 0,7° в диапазоне частот от 1 до 1·107 Гц.
3.1.4. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов 1 и 2 разрядов должно быть не более 1/2.
3.1.5. Рабочие эталоны 1-го разряда применяют для передачи единицы УФС рабочим эталонам 2-го разряда (измерителям УФС и уровней входных сигналов, калибраторам фазы) и средствам измерений (измерителям УФС) методом прямых измерений.
Зависимости погрешностей рабочих эталонов 1 разряда от частоты приведены в таблицах Б1, Б2 Приложения Б.
3.2. Рабочие эталоны 2-го разряда
3.2.1. В качестве рабочих эталонов 2-го разряда применяют измерители УФС и уровней входных сигналов, а также калибраторы фазы.
3.2.2. Значения пределов допускаемых абсолютных погрешностей измерителей УФС и уровней входных сигналов (Uвх в диапазоне от 2 мВ до 630 В) лежат в диапазоне от 0,05° до 2° в диапазоне частот от 0,5 до 2·107 Гц.
3.2.3. Значения пределов допускаемых абсолютных погрешностей калибраторов фазы лежат в диапазоне от 0,06° до 1° в диапазоне частот от 1·10-2 до 2·105 Гц.
3.2.4. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов 2 разряда и средств измерений должно быть не более 1/3.
3.2.5. Рабочие эталоны 2-го разряда применяют для поверки (калибровки) средств измерений - измерителей УФС, двухканальных генераторов, фазовых компараторов, фазовращателей методом прямых измерений.
3.2.6. Зависимости погрешностей рабочих эталонов 2 разряда от частоты приведены в таблицах Б3, Б4 Приложения Б.
4. Средства измерений
4.1. В качестве средств измерений применяют измерители УФС, двухканальные генераторы, фазовые компараторы, фазовращатели.
4.2. Значения пределов допускаемых абсолютных погрешностей измерителей УФС лежат в диапазоне от 0,03° до 12° в диапазоне частот 0,5 до 2·107 Гц.
4.3. Значения пределов допускаемых абсолютных погрешностей двухканальных генераторов лежат в диапазоне от 0,1° до 5° в диапазоне частот 2·101 до 1·107 Гц.
4.4. Значения пределов допускаемых абсолютных погрешностей фазовых компараторов и фазовращателей лежат в диапазоне от 0,2° до 2° в диапазоне частот 1·10-2 до 2·105 Гц.
ИС МЕГАНОРМ: примечание.
Обозначения приложений даны в соответствии с официальным текстом документа.
Приложение Б
Таблица Б1
Метрологические характеристики рабочих эталонов
1 разряда (калибраторов фазы)
Угол фазового сдвига в градусах
Частота, F
Диапазон УФС, ...°
Доверительные границы погрешности, ...°
0,5 Гц
0 - 360
0,20
1 кГц
0,01
100 кГц
0,05
1 МГц
0,10
10 МГц
0,30
20 МГц
0,50
Таблица Б2
Метрологические характеристики рабочих эталонов 1 разряда
(измерители УФС и уровней входных сигналов)
Угол фазового сдвига в градусах
Частота, F
Диапазон УФС, ...°
Доверительные границы погрешности, ...°
1 Гц
0 - 360
0,30
1 кГц
0,03
100 кГц
0,09
1 МГц
0,25
10 МГц
0,70
Таблица Б3
Метрологические характеристики рабочих эталонов
2 разряда (калибраторов фазы)
Угол фазового сдвига в градусах
Частота, F
Диапазон УФС, ...°
Доверительные границы погрешности, ...°
0,01 Гц
0 - 360
0,50
1 кГц
0,06
10 кГц
0,20
100 кГц
1,00
Таблица Б4
Метрологические характеристики рабочих эталонов 2 разряда
(измерители УФС и уровней входных сигналов)
Угол фазового сдвига в градусах
Частота, F
Диапазон УФС, ...°
Доверительные границы погрешности, ...°
0,5 Гц
0 - 360
0,60
1 кГц
0,05
100 кГц
0,10
1 МГц
0,50
10 МГц
1,10
20 МГц
2,00

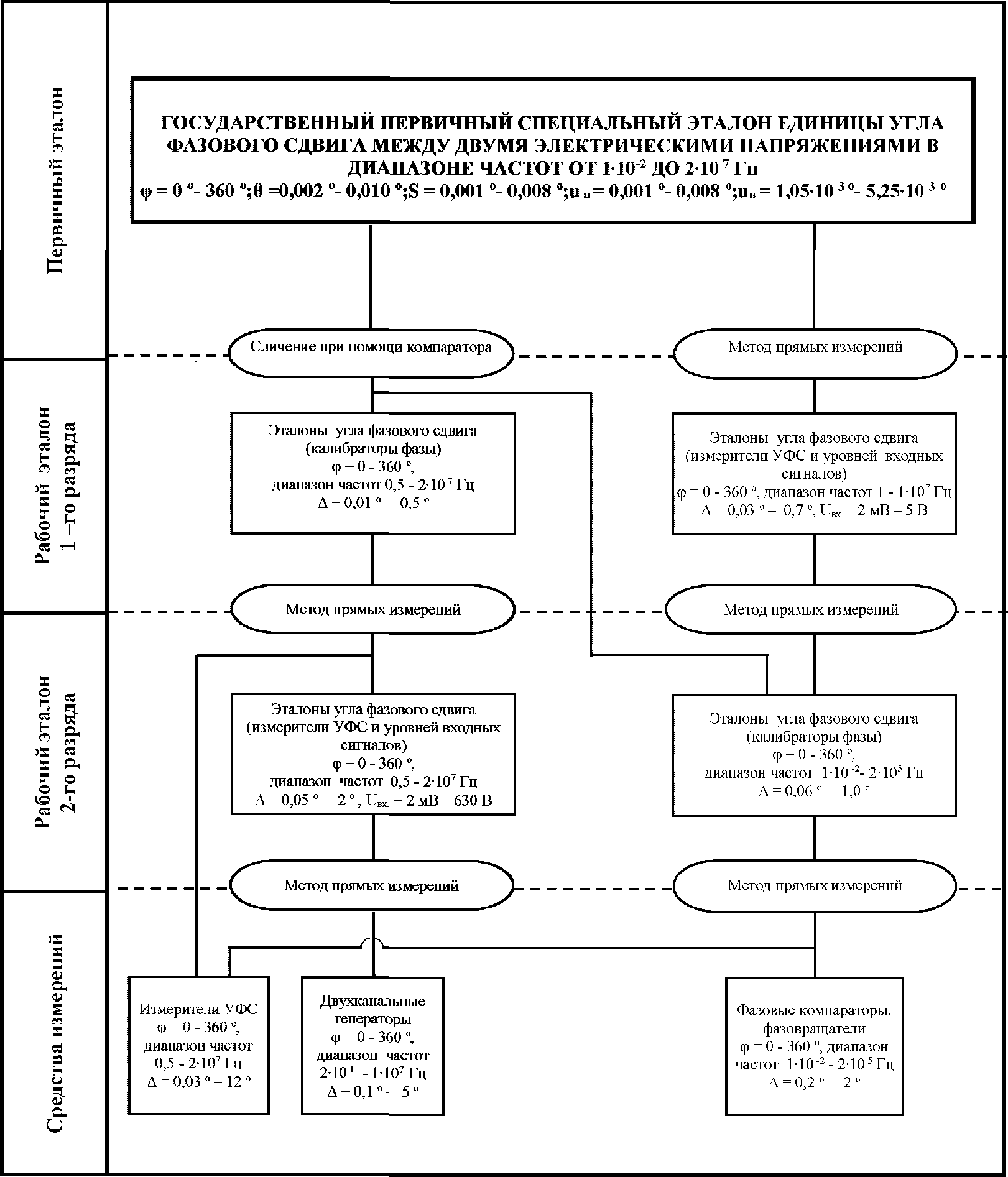

Приложение А
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛА ФАЗОВОГО СДВИГА
МЕЖДУ ДВУМЯ ЭЛЕКТРИЧЕСКИМИ НАПРЯЖЕНИЯМИ
В ДИАПАЗОНЕ ЧАСТОТ ОТ 1·10-2 ДО 2·107 Гц
