Настоящая государственная поверочная схема распространяется на средства измерений спектральной плотности энергетической яркости (СПЭЯ) и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм и устанавливает порядок передачи единицы СПЭЯ - ватт на стерадиан-кубический метр Вт/(ср·м³) и относительного спектрального распределения мощности излучения - относительные единицы, от государственного первичного специального эталона (ГПСЭ) непосредственно и с помощью вторичных эталонов и рабочих эталонов средствам измерений с указанием методов поверки. Возможность непосредственной передачи единицы величины СПЭЯ от ГПСЭ средствам измерений обеспечивает более высокую точность передачи по сравнению со схемой ГОСТ 8.195-2013. Средства измерений осуществляют измерения СПЭЯ и эффективной энергетической яркости (ЭЭЯ).

Передача единиц спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм от государственного первичного специального эталона осуществляется в соответствии с государственной поверочной схемой <1>.

--------------------------------

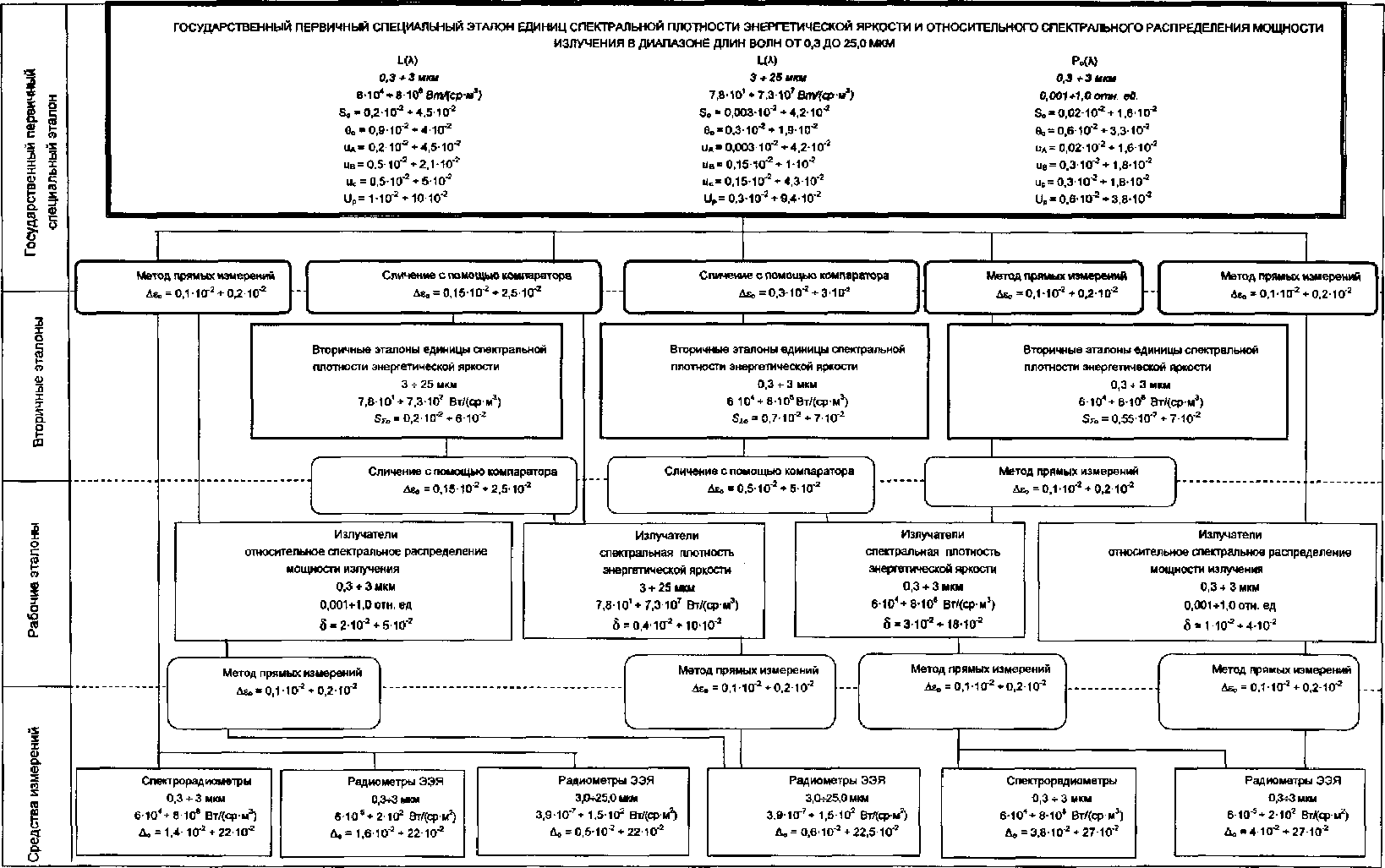

<1> Чертеж государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм приведен в конце данного Приложения.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.195-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм

ГОСТ 8.736-2011 Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения

ГОСТ Р 54500.3-2011/Руководство ИСО/МЭК 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения.

3.1 В состав Государственного первичного специального эталона входят следующие средства измерений и вспомогательное оборудование:

- абсолютный криогенный радиометр;

- излучатели (модели черного тела, включая модель черного тела на точке плавления галлия; протяженный диффузный источник излучения; монохроматический источник излучения) с системами автоматического регулирования и комплексами измерения температуры излучателей;

- компараторы;

- вакуумный фильтровый ИК радиометр;

- системы регистрации и обработки информации.

3.2 Диапазоны СПЭЯ, в которых Государственный первичный специальный эталон воспроизводит единицу, составляют от 6·10⁴ до 8·10⁸ Вт/(ср·м³) в диапазоне длин волн от 0,3 до 2,5 мкм и от 7,8·10¹ до 7,3·10⁷ Вт/(ср·м³) в диапазоне длин волн от 3 до 25 мкм; относительного спектрального распределения мощности излучения - от 0,001 до 1,0 отн. ед. в диапазоне длин волн от 0,3 до 2,5 мкм.

3.3 Государственный первичный специальный эталон обеспечивает воспроизведение:

а) единицы СПЭЯ:

1) в диапазоне длин волн от 0,3 до 2,5 мкм со средним квадратическим отклонением (СКО) результата измерений S_о (при 10 независимых измерениях); неисключенной систематической погрешностью (НСП) ; стандартными неопределенностями, оцениваемыми по типам A и B u_A и u_B; суммарной стандартной неопределенностью u_с и расширенной неопределенностью U_р (для коэффициента охвата k = 2 при уровне доверительной вероятности ), полученными в соответствии с ГОСТ 8.736-2011 и ГОСТ Р 54500.3-2011/Руководство ИСО/МЭК 98-3:2008 и не превышающими значений, приведенных в таблице 1 для диапазона значений СПЭЯ от 2·10⁶ до 8·10⁸ Вт/(ср·м³) и в таблице 2 для диапазона значений СПЭЯ от 6·10⁴ до 2·10⁶ Вт/(ср·м³).

2) в диапазоне длин волн от 3,0 до 14,0 мкм с СКО результата измерений S_о (при 10 независимых измерениях); неисключенной систематической погрешностью ; стандартными неопределенностями, оцениваемыми по типам A и B u_A и u_B; суммарной стандартной неопределенностью u_с и расширенной неопределенностью U_р (для коэффициента охвата k = 2 при уровне доверительной вероятности ), не превышающими значений, приведенных в таблицах 3 - 5, соответственно.

б) единицы относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 2,5 мкм с СКО результата измерений S_о (при 10 независимых измерениях); неисключенной систематической погрешностью ; стандартными неопределенностями, оцениваемыми по типам A и B u_A и u_B; суммарной стандартной неопределенностью u_с и расширенной неопределенностью U_р (для коэффициента охвата k = 2 при уровне доверительной вероятности ), не превышающими значений, приведенных в таблице 6.

3.4 Государственный первичный специальный эталон применяют для передачи единицы спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм вторичным эталонам, рабочим эталонам и высокоточным средствам измерений методом прямых измерений и сличением с помощью компаратора.

4.1 В качестве вторичных эталонов единицы спектральной плотности энергетической яркости в диапазоне измерений от 6·10⁴ до 8·10⁸ Вт/(ср·м³) в диапазоне длин волн от 0,3 до 3,0 мкм используют широкоапертурные излучатели (протяженные диффузные источники) и спектрорадиометры с комплексом измерительной и вспомогательной аппаратуры.

4.2 Средние квадратические отклонения результатов сличений вторичных эталонов единицы спектральной плотности энергетической яркости с первичным специальным эталоном в диапазоне длин волн от 0,3 до 3,0 мкм составляют от 0,55·10^-2 до 7,0·10^-2.

4.3 В качестве вторичных эталонов единицы спектральной плотности энергетической яркости в диапазоне измерений от 7,8·10¹ до 7,3·10⁷ Вт/(ср·м³) в диапазоне длин волн от 3 до 25 мкм используют модели черных тел, в том числе излучатели на точке плавления галлия, с комплексом измерительной и вспомогательной аппаратуры.

4.4 Средние квадратические отклонения результатов сличений вторичных эталонов единицы спектральной плотности энергетической яркости с первичным специальным эталоном в диапазоне длин волн от 3 до 25 мкм составляют от 0,2·10^-2 до 6,0·10^-2.

4.5 Вторичные эталоны применяют для передачи единицы спектральной плотности энергетической яркости рабочим эталонам методом прямых измерений и сличением с помощью компаратора.

5.1 В качестве рабочих эталонов единицы СПЭЯ в диапазоне измерений от 6·10⁴ до 8·10⁸ Вт/(ср·м³) в диапазоне длин волн от 0,3 до 3,0 мкм используют широкоапертурные излучатели (протяженные диффузные источники) с комплексом измерительной и вспомогательной аппаратуры.

5.2 Доверительные погрешности (при доверительной вероятности 0,95) рабочих эталонов единицы СПЭЯ излучения в диапазоне длин волн от 0,3 до 3,0 мкм составляют от 3·10^-2 до 18·10^-2.

5.3 В качестве рабочих эталонов единицы СПЭЯ в диапазоне измерений от 7,8·10¹ до 7,3·10⁷ Вт/(ср·м³) в диапазоне длин волн от 3 до 25 мкм используют широкоапертурные излучатели (модели черного тела) с комплексом измерительной и вспомогательной аппаратуры.

5.4 Доверительные погрешности (при доверительной вероятности 0,95) рабочих эталонов единицы СПЭЯ излучения в диапазоне длин волн от 3 до 25 мкм составляют от 0,4·10^-2 до 10·10^-2.

5.5 В качестве рабочих эталонов единицы относительного спектрального распределения мощности излучения используют широкоапертурные излучатели (монохроматические источники излучения с перестраиваемой длиной волны) в диапазоне значений от 0,001 до 1,0 отн. ед. в диапазоне длин волн от 0,3 до 2,5 мкм с комплексом измерительной и вспомогательной аппаратуры.

5.6 Доверительные погрешности (при доверительной вероятности 0,95) рабочих эталонов относительного спектрального распределения мощности излучения составляют от 1·10^-2 до 5·10^-2.

5.7 Рабочие эталоны применяют для передачи единиц спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения средствам измерений методом прямых измерений.

6.1 В качестве средств измерений СПЭЯ используют спектрорадиометры в диапазоне измерений от 6·10⁴ до 8·10⁸ Вт/(ср·м³) в диапазоне длин волн от 0,3 до 3,0 мкм.

6.2 Пределы допускаемых относительных погрешностей средств измерений СПЭЯ составляют от 1,1·10^-2 до 27·10^-2.

6.3 В качестве средств измерений ЭЭЯ используют радиометры ЭЭЯ в диапазоне измерений от 3,9·10^-7 до 2·10² Вт/(ср·м²) в диапазоне длин волн от 0,3 до 25 мкм.

6.4 Пределы допускаемых относительных погрешностей средств измерений ЭЭЯ составляют от 0,5·10^-2 до 27·10^-2.

Обозначения: - спектральная плотность энергетической яркости;

- относительное спектральное распределение мощности излучения;

ЭЭЯ - эффективная энергетическая яркость;

S_о - среднее квадратическое отклонение;

- неисключенная систематическая погрешность;

u - неопределенности: по типу A - u_A, по типу B - u_B, суммарная стандартная неопределенность - u_с, расширенная неопределенность - U_р;

- предел допускаемой относительной погрешности метода передачи единиц;

- среднее квадратическое отклонение результата сличений;

- доверительная погрешность;

- предел допускаемой относительной погрешности.
