Государственная поверочная схема для средств измерений мощности поглощенной дозы интенсивного фотонного, электронного и бета-излучений для радиационных технологий устанавливает порядок передачи единицы мощности поглощенной дозы - грея в секунду (Гр/с) интенсивного фотонного, электронного и бета-излучений от государственного первичного специального эталона единицы мощности поглощенной дозы интенсивного фотонного, электронного и бета-излучений для радиационных технологий при помощи вторичных эталонов и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

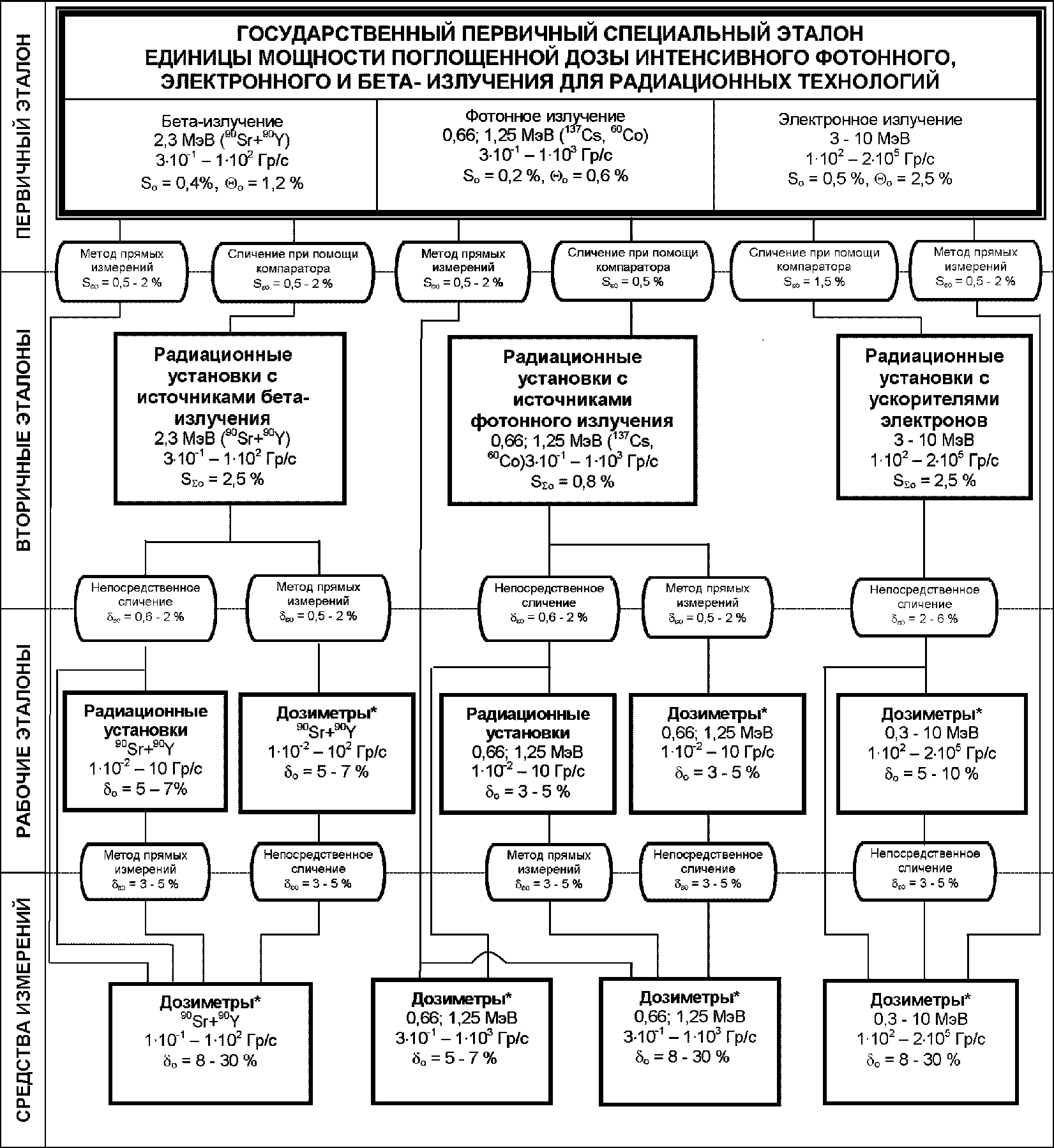

Графическая часть Государственной поверочной схемы для средств измерений мощности поглощенной дозы интенсивного фотонного, электронного и бета-излучений для радиационных технологий представлена в приложении А.

2.1. Сокращения:

ГПСЭ - государственный первичный специальный эталон;

МПД - мощность поглощенной дозы;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение.

2.2. Обозначения:

S₀ - относительное среднее квадратическое отклонение;

- относительная неисключенная систематическая погрешность;

- суммарное относительное СКО результатов измерений;

- допускаемые значения доверительных границ относительной погрешности.

3.1. ГПСЭ предназначен для воспроизведения и хранения единицы МПД интенсивного фотонного, электронного и бета-излучений для радиационных технологий и передачи единицы при помощи вторичных эталонов и рабочих эталонов средствам измерений, а также непосредственно средствам измерений, применяемым в национальной экономике, с целью обеспечения единства измерений в стране.

3.2. В основу измерений МПД интенсивного фотонного, электронного и бета-излучений для радиационных технологий, производимых в Российской Федерации, должна быть положена единица, воспроизводимая указанным государственным эталоном.

3.3. ГПСЭ состоит из комплекса следующих средств измерений:

- калориметр интегрального теплового потока с поглотителем из графита для воспроизведения единицы МПД фотонного излучения с энергией 0,66 МэВ (гамма-излучение Cs-137) и 1,25 МэВ (гамма-излучение Co-60) в графите;

- калориметр интегрального теплового потока с поглотителем из полистирола для воспроизведения единицы МПД фотонного излучения с энергией 0,66 МэВ (гамма-излучение Cs-137) и 1,25 МэВ (гамма-излучение Co-60) в полистироле;

- дифференциальный калориметр интегрального теплового потока для воспроизведения единицы МПД электронного излучения в графите в диапазоне энергий от 3 до 10 МэВ в диапазоне МПД от 1·10² до 2·10⁵ Гр/с (в составе транспортируемой калориметрической установки);

- калориметр интегрального теплового потока с поглотителем из графита для воспроизведения единицы МПД бета-излучения с граничной энергией 2,3 МэВ (бета-излучение Sr-90 + Y-90) в графите;

- набор фантомов-калориметров для размещения градуируемых детекторов;

- компараторы: графитовый калориметр 10 МэВ B6004 (GEX Corporation), полистирольный калориметр 5 МэВ B6001 (GEX Corporation), универсальный дозиметр ДКС-101 с ионизационной камерой БМК-06.

3.4. Диапазоны значений МПД интенсивного излучения, воспроизводимых эталоном, составляют:

- для фотонного излучения от 3·10^-1 до 1·10³ Гр/с;

- для электронного излучения от 1·10² до 2·10⁵ Гр/с;

- для бета-излучения от 3·10^-1 до 10² Гр/с.

3.5. Государственный первичный специальный эталон обеспечивает:

- воспроизведение единицы МПД фотонного излучения с относительным СКО результата измерений S₀, не превышающим 0,2% при 20 независимых измерениях, и относительной НСП , не превышающей 0,6%;

- воспроизведение единицы МПД электронного излучения с относительным СКО результата измерений S₀, не превышающим 0,5% при 20 независимых измерениях, и относительной НСП , не превышающей 2,5%;

- воспроизведение единицы МПД бета-излучения с относительным СКО результата измерений S₀, не превышающим 0,4% при 20 независимых измерениях и относительной НСП , не превышающей 1,2%.

3.6. Относительная стандартная неопределенность измерений, оцененная по типу A, не превышает:

0,2% при воспроизведении единицы МПД фотонного излучения;

0,5% при воспроизведении единицы МПД электронного излучения;

0,4% при воспроизведении единицы МПД бета-излучения.

3.7. Относительная стандартная неопределенность измерений, оцененная по типу B, не превышает:

0,3% при воспроизведении единицы МПД фотонного излучения;

1,0% при воспроизведении единицы МПД электронного излучения;

0,5% при воспроизведении единицы МПД бета-излучения.

3.8. Суммарная стандартная неопределенность измерений не превышает:

0,4% при воспроизведении единицы МПД фотонного излучения;

1,2% при воспроизведении единицы МПД электронного излучения;

0,7% при воспроизведении единицы МПД бета-излучения.

3.9. Расширенная неопределенность измерений при коэффициенте охвата К = 2 не превышает:

0,8% при воспроизведении единицы МПД фотонного излучения;

2,4% при воспроизведении единицы МПД электронного излучения;

1,4% при воспроизведении единицы МПД бета-излучения.

3.10. Государственный первичный специальный эталон применяют для передачи единицы МПД интенсивного излучения вторичным эталонам сличением при помощи компаратора с СКО в диапазоне от 0,5% до 2,0% и средствам измерений методом прямых измерений.

4.1. В качестве вторичных эталонов применяют радиационные установки фотонного излучения с источниками на основе радионуклидов ¹³⁷Cs и ⁶⁰Co, бета-излучения с источниками на основе радионуклидов ⁹⁰Sr + ⁹⁰Y, электронного излучения с источниками на основе ускорителей электронов.

4.2. Суммарное относительное СКО результатов измерений при 10 независимых измерениях, включая нестабильность за межповерочный интервал, составляет от 0,8% до 2,5%.

4.3. Вторичные эталоны применяют для поверки рабочих эталонов и средств измерений повышенной точности методом прямых измерений (калориметров, ионизационных камер, химических и твердотельных дозиметров) или непосредственным сличением. Доверительные границы относительной погрешности методов передачи составляют от 0,5% до 6%.

5.1. В качестве рабочих эталонов применяют радиационные установки фотонного излучения с источниками на основе радионуклидов ¹³⁷Cs и ⁶⁰Co, бета-излучения с источниками на основе радионуклидов ⁹⁰Sr + ⁹⁰Y, электронного излучения с источниками на основе ускорителей электронов и дозиметры интенсивного фотонного излучения.

В областях промышленности, где требуется контроль поглощенной дозы ионизирующего излучения, в качестве рабочих эталонов могут быть применены стандартные образцы поглощенной дозы утвержденного типа.

5.2. Доверительные границы относительной погрешности рабочих эталонов при доверительной вероятности 0,95 составляют от 3% до 10%.

5.3. Рабочие эталоны применяют для поверки средств измерений методом прямых измерений или непосредственным сличением. Доверительные границы относительной погрешности методов передачи составляют от 2% до 5%.

6.1. В качестве средств измерений применяют дозиметры интенсивного фотонного, электронного и бета-излучения для радиационных технологий.

В областях промышленности, где требуется контроль поглощенной дозы ионизирующего излучения, в качестве средств измерений могут быть применены стандартные образцы поглощенной дозы утвержденного типа.

6.2. Доверительные границы относительной погрешности средств измерений составляют от 5% до 30%.

--------------------------------

<*> Наряду с дозиметрами в областях промышленности, где требуется контроль поглощенной дозы ионизирующего излучения, в качестве рабочих эталонов и средств измерений могут быть применены стандартные образцы поглощенной дозы утвержденного типа.

--------------------------------

<*> Наряду с дозиметрами в областях промышленности, где требуется контроль поглощенной дозы ионизирующего излучения, в качестве рабочих эталонов и средств измерений могут быть применены стандартные образцы поглощенной дозы утвержденного типа.
