Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения (далее - ТКЛР) твердых тел в диапазоне от 0,01·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К устанавливает порядок передачи единицы ТКЛР твердых тел от государственного первичного эталона, при помощи вторичных и рабочих эталонов, средствам измерений с указанием погрешностей и основных методов передачи единицы.

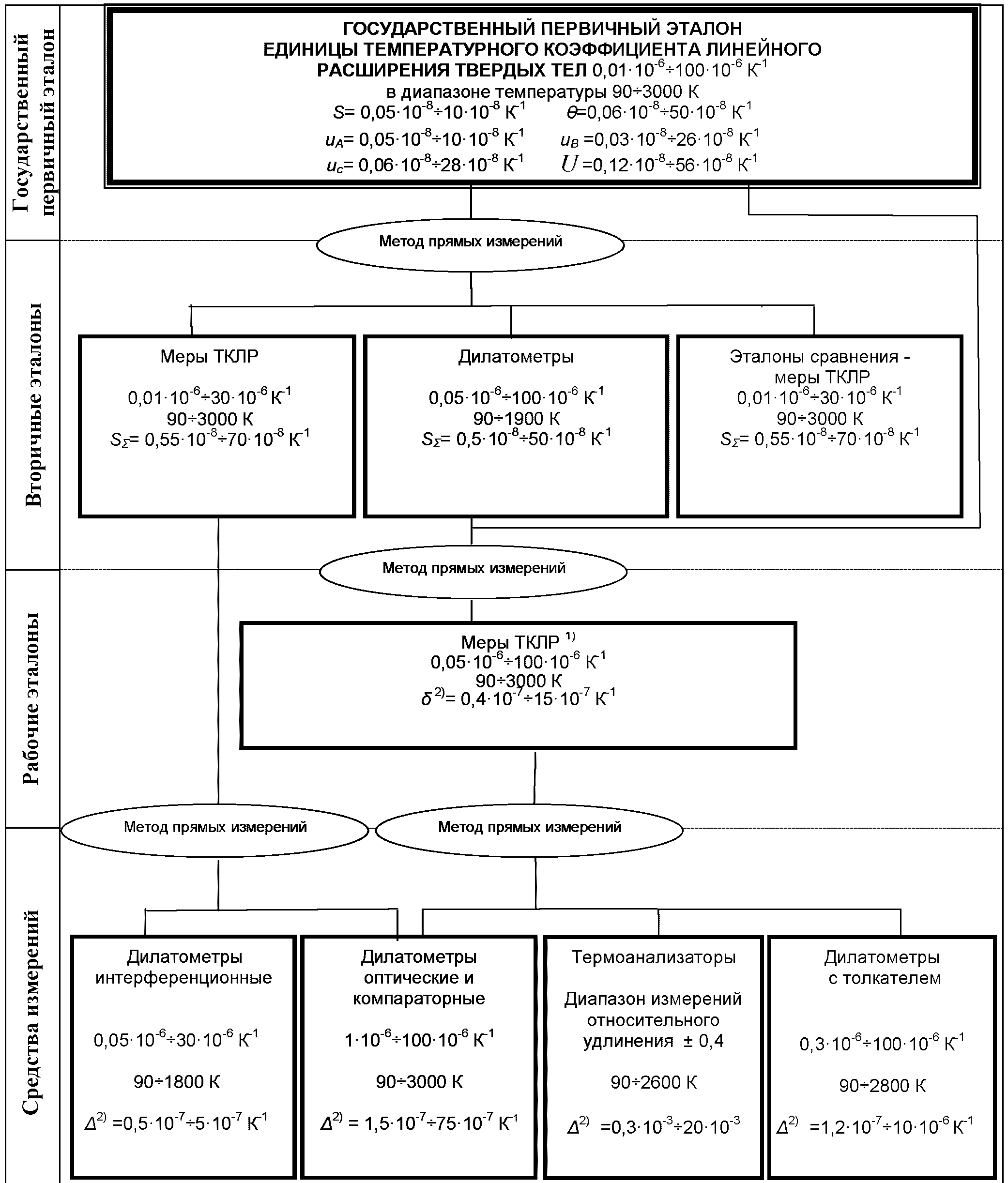

Графическая часть Государственной поверочной схемы для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне от 0,01·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К представлена в приложении А.

2.1. В настоящей ГПС применены следующие сокращения:

ГПЭ - государственный первичный эталон;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение;

ТКЛР - температурный коэффициент линейного расширения.

2.2. В настоящей ГПС применены следующие обозначения:

S - среднее квадратическое отклонение;

- суммарное СКО результатов измерений;

- предел допускаемой абсолютной погрешности;

- допускаемые значения доверительных границ абсолютной погрешности (при P = 0,95);

- неисключенная систематическая погрешность;

u_A - стандартная неопределенность результата измерений ТКЛР, оцениваемая по типу A;

u_B - стандартная неопределенность результата измерений ТКЛР, оцениваемая по типу B;

u_c - суммарная стандартная неопределенность воспроизведения единицы ТКЛР;

U - расширенная неопределенность;

P - доверительная вероятность, равная 0,95;

k - коэффициент охвата (k = 2 при P = 0,95).

3.1. Государственный первичный эталон состоит из комплекса следующих средств измерений:

дилатометр для диапазона температуры от 90 до 400 К;

дилатометр для диапазона температуры от 300 до 1800 К;

дилатометр для диапазона температуры от 1000 до 3000 К;

меры ТКЛР твердых тел для контроля стабильности эталонных дилатометров и передачи единицы.

3.2. Диапазон значений ТКЛР твердых тел, в котором воспроизводится единица, составляет от 0,01·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К.

3.3. ГПЭ обеспечивает воспроизведение единицы ТКЛР со следующими характеристиками:

СКО результата измерений S при трех независимых измерениях, составляет от 0,05·10^-8 до 10·10^-8 К^-1 в зависимости от значений температуры и ТКЛР меры;

НСП воспроизведения единицы ТКЛР составляет от 0,06·10^-8 до 50·10^-8 К^-1 в зависимости от значений температуры и ТКЛР меры;

стандартная неопределенность результата измерений ТКЛР, оцениваемая по типу A, u_A составляет от 0,05·10^-8 до 10·10^-8 К^-1 в зависимости от значений температуры и ТКЛР;

стандартная неопределенность результата измерений ТКЛР, оцениваемая по типу B, u_B составляет от 0,03·10^-8 до 26·10^-8 К^-1 в зависимости от значений температуры и ТКЛР;

суммарная стандартная неопределенность воспроизведения единицы ТКЛР u_c составляет от 0,06·10^-8 до 28·10^-8 К^-1 в зависимости от значений температуры и ТКЛР;

расширенная неопределенность U составляет от 0,12·10^-8 до 56·10^-8 К^-1 при коэффициенте охвата k = 2 в зависимости от значений температуры и ТКЛР.

3.4. ГПЭ применяют для передачи единицы ТКЛР твердых тел вторичным эталонам и рабочим эталонам в диапазоне рабочей температуры от 90 до 3000 К методом прямых измерений.

4.1.1. В качестве эталонов сравнения применяют меры ТКЛР твердых тел со значениями от 0,01·10^-6 до 30·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К.

4.1.2. Суммарное СКО результатов измерений эталонов сравнения в интервале температуры 100 К при трех независимых измерениях составляет от 0,55·10^-8 до 70·10^-8 К^-1 в зависимости от значений температуры и ТКЛР меры.

4.1.3. Эталоны сравнения - меры ТКЛР применяют для международных сличений.

4.2.1. В качестве вторичных эталонов применяют меры ТКЛР твердых тел с диапазоном ТКЛР от 0,01·10^-6 до 30·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К.

4.2.2. Суммарное СКО результатов измерений вторичных эталонов - мер ТКЛР в интервале температуры 100 К при трех независимых измерениях составляет от 0,55·10^-8 до 70·10^-8 К^-1 в зависимости от значений температуры и ТКЛР меры.

4.2.3. Вторичные эталоны - меры ТКЛР применяют для передачи единицы ТКЛР дилатометрам интерференционным со значениями измеряемых ТКЛР от 0,05·10^-6 до 30·10^-6 К^-1 в диапазоне температуры от 90 до 1800 К с пределом допускаемой абсолютной погрешности от 0,5·10^-7 до 5·10^-7 К^-1, дилатометрам оптическим и компараторным со значениями измеряемых ТКЛР от 1·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К с пределами допускаемой абсолютной погрешности от 1,5·10^-7 до 75·10^-7 К^-1 методом прямых измерений.

4.3.1. В качестве вторичных эталонов применяют дилатометры с диапазоном измерений ТКЛР от 0,05·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 1900 К.

4.3.2. Суммарное СКО результатов измерений вторичных эталонов - дилатометров в интервале температуры 100 К при трех независимых измерениях составляет от 0,5·10^-8 до 50·10^-8 К^-1 в зависимости от значений температуры и ТКЛР меры.

4.3.3. Вторичные эталоны - дилатометры применяют для передачи единицы ТКЛР рабочим эталонам в диапазоне рабочей температуры от 90 до 1900 К с допускаемыми значениями доверительных границ абсолютной погрешности от 0,4·10^-7 до 15·10^-7 К^-1 (при P = 0,95) методом прямых измерений.

5.1. В качестве рабочего эталона применяют меры ТКЛР твердых тел со значениями ТКЛР от 0,05·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К.

5.2. Допускаемые значения доверительных границ абсолютной погрешности рабочего эталона в интервале температуры 100 К при трех независимых измерениях (при P = 0,95) составляют от 0,4·10^-7 до 15·10^-7 К^-1 в зависимости от значений температуры и ТКЛР меры.

5.3. Рабочий эталон применяют для передачи единицы ТКЛР средствам измерений:

дилатометрам оптическим и компараторным со значениями измеряемых ТКЛР от 1·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К с пределом допускаемой абсолютной погрешности от 1,5·10^-7 до 75·10^-7 К^-1;

дилатометрам с толкателем со значениями измеряемых ТКЛР от 0,3·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 2800 К с пределом допускаемой абсолютной погрешности от 1,2·10^-7 до 10·10^-6 К^-1;

термоанализаторам с диапазоном измерений относительного удлинения +/- 0,4 в диапазоне температуры от 90 до 2600 К с пределом допускаемой абсолютной погрешности измерений относительного удлинения от 0,3·10^-3 до 20·10^-3 методом прямых измерений.

6.1. В качестве средств измерений применяют дилатометры интерференционные, оптические, компараторные и дилатометры с толкателем, с диапазоном измерений ТКЛР от 0,05·10^-6 до 100·10^-6 К^-1 в диапазоне температуры от 90 до 3000 К и термоанализаторы с диапазоном измерений относительных удлинений +/- 0,4 в диапазоне температуры от 90 до 2600 К.

6.2. Предел допускаемой абсолютной погрешности измерений ТКЛР средств измерений в интервале температуры 100 К при трех независимых измерениях составляет от 0,5·10^-7 до 100·10^-7 К^-1 в зависимости от значений температуры и ТКЛР меры и типа дилатометра. Предел допускаемой абсолютной погрешности измерений относительного удлинения средств измерений в интервале температуры 100 К при трех независимых измерениях составляет от 0,3·10^-3 до 20·10^-3 в зависимости от значений температуры, ТКЛР меры и типа термоанализатора.

--------------------------------

<1> Наряду с мерами ТКЛР в областях промышленности, где требуется контроль материалов со специфическими свойствами (физическими и иными), в качестве рабочих эталонов могут быть применены стандартные образцы ТКЛР утвержденного типа.

<2> Без учета знака.
