Настоящая государственная поверочная схема распространяется на средства измерений параметров спектров электронного парамагнитного резонанса, включая количество парамагнитных центров, и устанавливает порядок передачи единицы количества парамагнитных центров (КПЦ), единица измерения 1 (единица), от государственного первичного эталона средствам измерений с помощью рабочих эталонов.

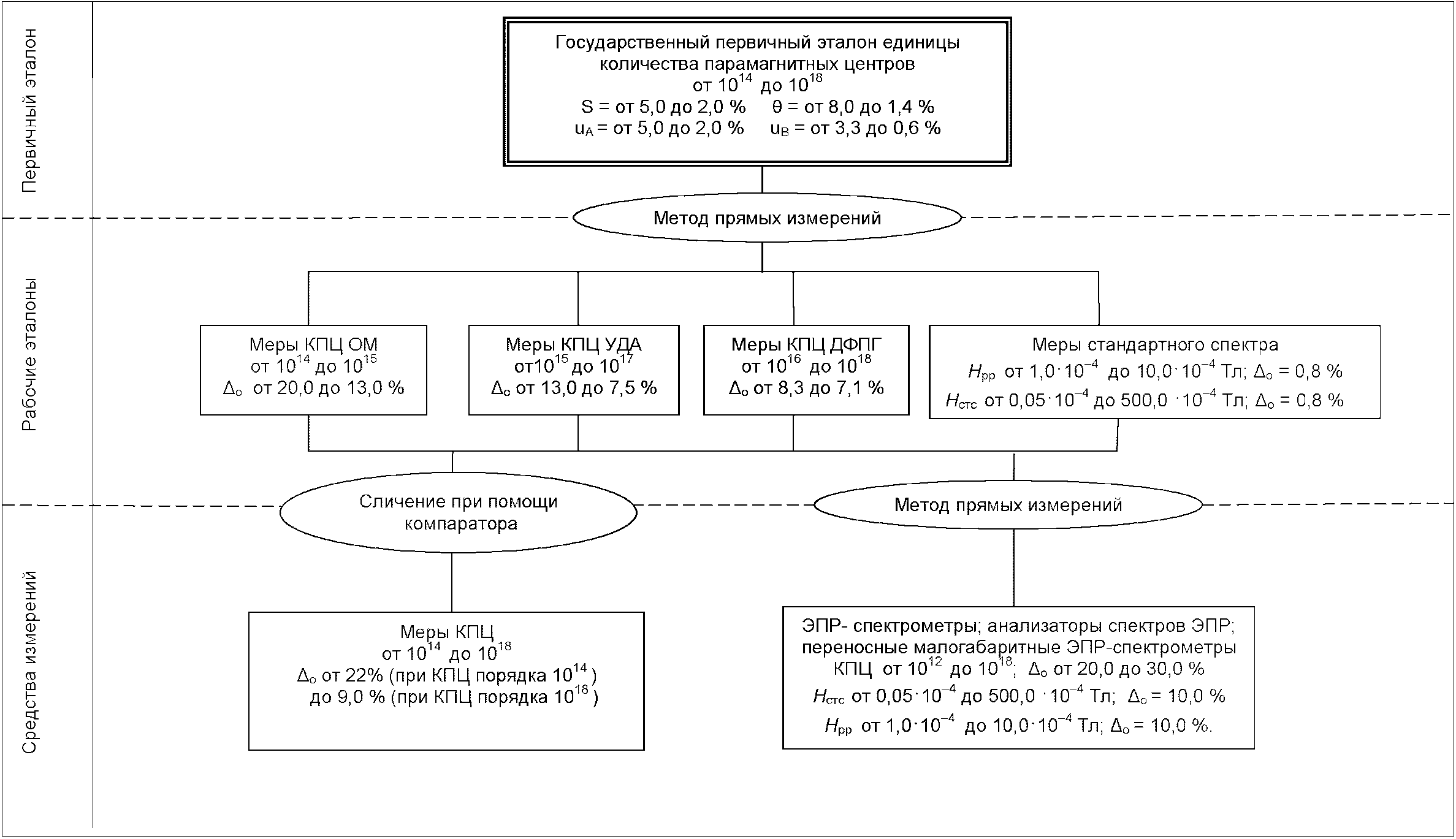

Графическая часть Государственной поверочной схемы для средств измерений параметров спектров электронного парамагнитного резонанса представлена в приложении А.

2.1 В состав государственного первичного эталона единицы количества парамагнитных центров входит комплекс средств измерений:

- абсолютный радиоспектрометр электронного парамагнитного резонанса (абсолютный ЭПР-спектрометр);

- относительный радиоспектрометр электронного парамагнитного резонанса (относительный ЭПР-спектрометр);

- комплект мер количества парамагнитных центров.

2.2 Государственный первичный эталон обеспечивает воспроизведение единицы КПЦ в диапазоне значений от 10¹⁴ до 10¹⁸ со средним квадратичным отклонением S результата измерений, не превышающим указанных в таблице 1 значений при 6 независимых измерениях. Неисключенная систематическая погрешность (при P = 0,99) не превышает указанные в таблице 1 значения.

Значения стандартных неопределенностей воспроизведения единицы КПЦ на эталоне, оцененных по типу A - u_A и по типу B - u_B, суммарной стандартной неопределенности u_C, расширенной неопределенности U при коэффициенте охвата k = 2 указаны в таблице 2.

2.3 Государственный первичный эталон применяют для передачи единицы КПЦ рабочим эталонам методом прямых измерений.

В качестве рабочих эталонов применяют меры КПЦ, изготовленные:

- на основе оксида магния (ОМ);

- ультрадисперсионного алмаза (УДА);

- дифенилпикрилгидразила (ДФПГ);

- меры стандартного спектра.

Для значений КПЦ, лежащих в диапазоне от 10¹⁴ до 10¹⁸, предел допускаемой относительной погрешности составляет не более 20% при 6 независимых наблюдениях.

Значение расщепления компонент сверхтонкой структуры спектра ЭПР (H_стс) от 0,05·10^-4 до 500,0·10^-4 Тл, предел допускаемой относительной погрешности 0,8%.

Ширина линии спектра ЭПР (H_рр) от 1,0·10^-4 до 10,0·10^-4 Тл, предел допускаемой относительной погрешности 0,8%.

Рабочие эталоны применяют для передачи единицы КПЦ средствам измерений методом прямых измерений и методом сличения при помощи компаратора.

4.1 В качестве средств измерений применяют:

- ЭПР-спектрометры, анализаторы спектров ЭПР, переносные малогабаритные ЭПР-спектрометры:

значения КПЦ от 10¹² до 10¹⁸, предел допускаемой относительной погрешности от 30,0% до 20,0%;

H_стс от 0,05·10^-4 до 500,0·10^-4 Тл, предел допускаемой относительной погрешности 10,0%;

H_рр от 1,0·10^-4 до 10,0·10^-4 Тл, ;

- меры КПЦ, входящие в комплект ЭПР-спектрометров и анализаторов спектра ЭПР.

Значения КПЦ от 10¹⁴ до 10¹⁸, предел допускаемой относительной погрешности от 22,0% до 9,0%.
