Настоящая поверочная схема распространяется на средства измерений поверхностной плотности теплового потока в диапазоне от 1 до 10000 Вт/м² при значениях температуры от 200 до 500 К и устанавливает порядок передачи единицы поверхностной плотности теплового потока - ватта на метр квадратный (Вт/м²) от государственного первичного эталона ГЭТ 172-2016 средствам измерений с помощью рабочих эталонов с указанием погрешностей, неопределенностей и методов передачи.

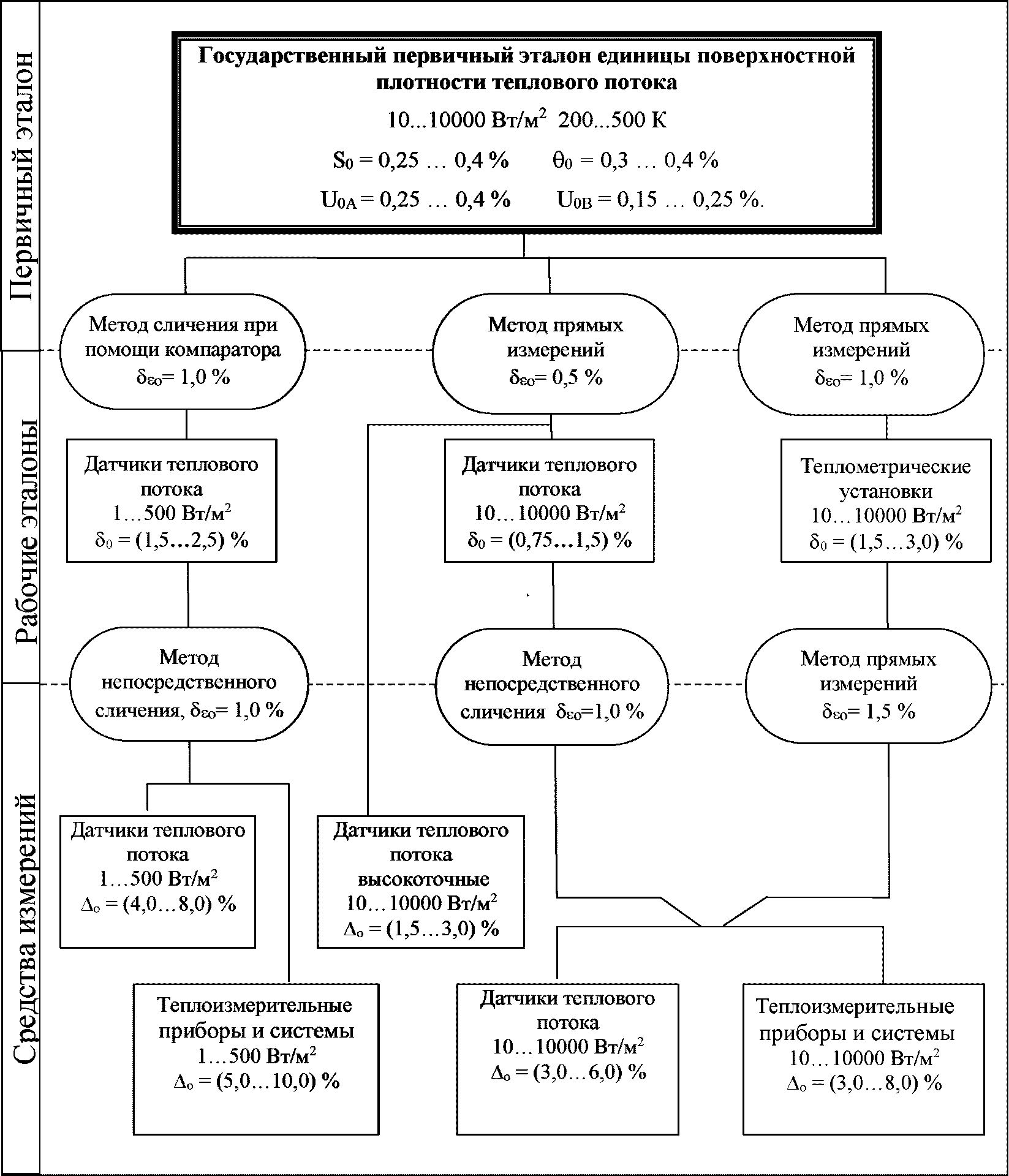

Графическая часть Государственной поверочной схемы для средств измерений поверхностной плотности теплового потока в диапазоне от 1 до 10000 Вт/м² представлена в приложении А.

2.1. Государственный первичный эталон предназначен для воспроизведения и хранения единицы поверхностной плотности теплового потока и передачи ее рабочим эталонам и средствам измерений.

2.2. Государственный первичный эталон состоит из:

калориметрической установки К-1, предназначенной для воспроизведения и передачи методом прямых измерений единицы в диапазоне от 10 до 2000 Вт/м² при температуре от 200 до 350 К. Установка К-1 включает в себя тепловой блок (ТБ), систему управления тепловым режимом, вакуумную и информационно-измерительную системы;

калориметрической установки К-2, предназначенной для воспроизведения и передачи методом прямых измерений единицы в диапазоне от 1000 до 10000 Вт/м² при температуре от 300 до 500 К и передачи методом сличения при помощи компаратора единицы в диапазоне от 1 до 500 Вт/м² при температуре от 270 до 320 К. Установка К-2 включает в себя тепловой блок для воспроизведения единицы (ТБВ), тепловой блок компаратора (ТБК) для передачи единицы датчикам теплового потока с диаметрами от 27 до 100 мм, общие для обоих блоков системы управления тепловым режимом, вакуумную и информационно-измерительную системы;

набор N 1 эталонных датчиков для хранения и передачи единицы в диапазоне от 10 до 2000 Вт/м² при температуре от 200 до 350 К;

набор N 2 эталонных датчиков для хранения и передачи единицы в диапазоне от 1000 до 10000 Вт/м² при температуре от 300 до 500 К.

2.3. Государственный первичный эталон воспроизводит единицу поверхностной плотности теплового потока со средним квадратическим отклонением результатов измерений S₀ от 0,25 до 0,4% при семи независимых измерениях на установке К-1 и при пяти независимых измерениях на установке К-2 и неисключенной систематической погрешностью от 0,3 до 0,4%, с неопределенностью, оцениваемой по типу A, U_0A от 0,25 до 0,4% и с неопределенностью, оцениваемой по типу B, U_0B от 0,15 до 0,25%.

3.1. В качестве рабочих эталонов применяют датчики теплового потока и теплометрические установки.

3.2. Доверительные границы относительной погрешности рабочих эталонов при доверительной вероятности 0,95 составляют:

от 1,5 до 2,5% для датчиков теплового потока в диапазоне от 1 до 500 Вт/м²;

от 0,75 до 1,5% для датчиков теплового потока в диапазон от 10 до 10000 Вт/м²;

от 1,5 до 3,0% для теплометрических установок в диапазоне от 10 до 10000 Вт/м².

3.3. Рабочие эталоны применяют для передачи единицы средствам измерений методом прямых измерений и методом непосредственного сличения.

4.1. В качестве средств измерений применяют датчики теплового потока, теплоизмерительные приборы и системы.

4.2. Пределы допускаемой относительной погрешности средств измерений составляют:

от 1,5 до 3,0% для датчиков теплового потока высокоточных в диапазоне от 10 до 10000 Вт/м²;

от 3,0 до 6,0% для датчиков теплового потока в диапазоне от 10 до 10000 Вт/м²;

от 3,0 до 8,0% для теплоизмерительных приборов и систем в диапазоне от 10 до 10000 Вт/м²;

от 4,0 до 8,0% для датчиков теплового потока в диапазоне от 1 до 500 Вт/м²;

от 5,0 до 10,0% для теплоизмерительных приборов и систем в диапазоне от 1 до 500 Вт/м².

- относительная погрешность передачи единицы величины.
