Настоящая Государственная поверочная схема распространяется на средства измерений абсолютного давления в диапазоне от 1·10^-1 до 1·10⁷ Па и устанавливает порядок передачи единицы давления от государственного первичного эталона при помощи вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1·10^-1 до 1·10⁷ Па графически представлена в Приложении А и состоит из двух частей:

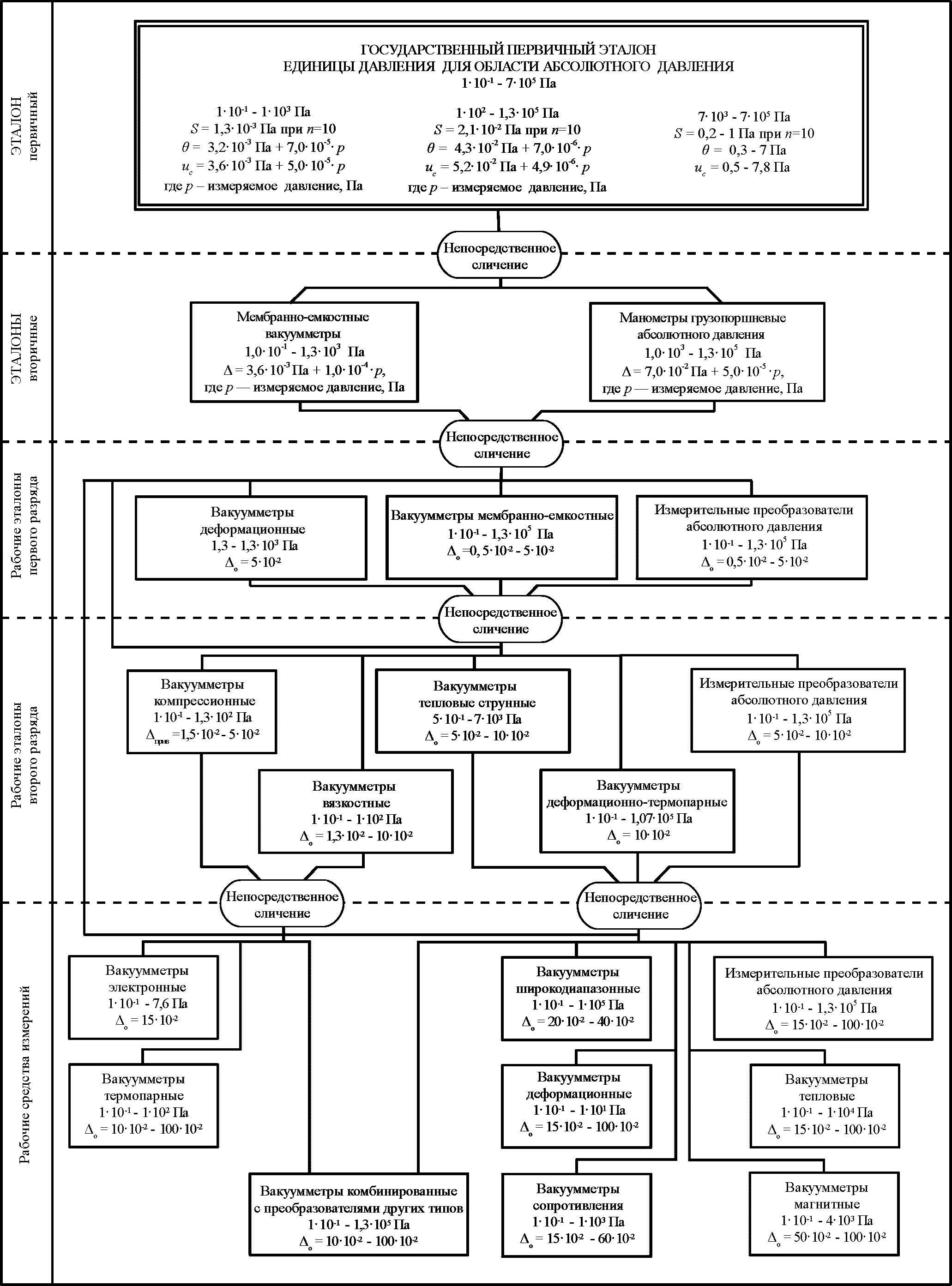

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1·10^-1 до 1,3·10⁵ Па (Часть 1. Вакуумметры);

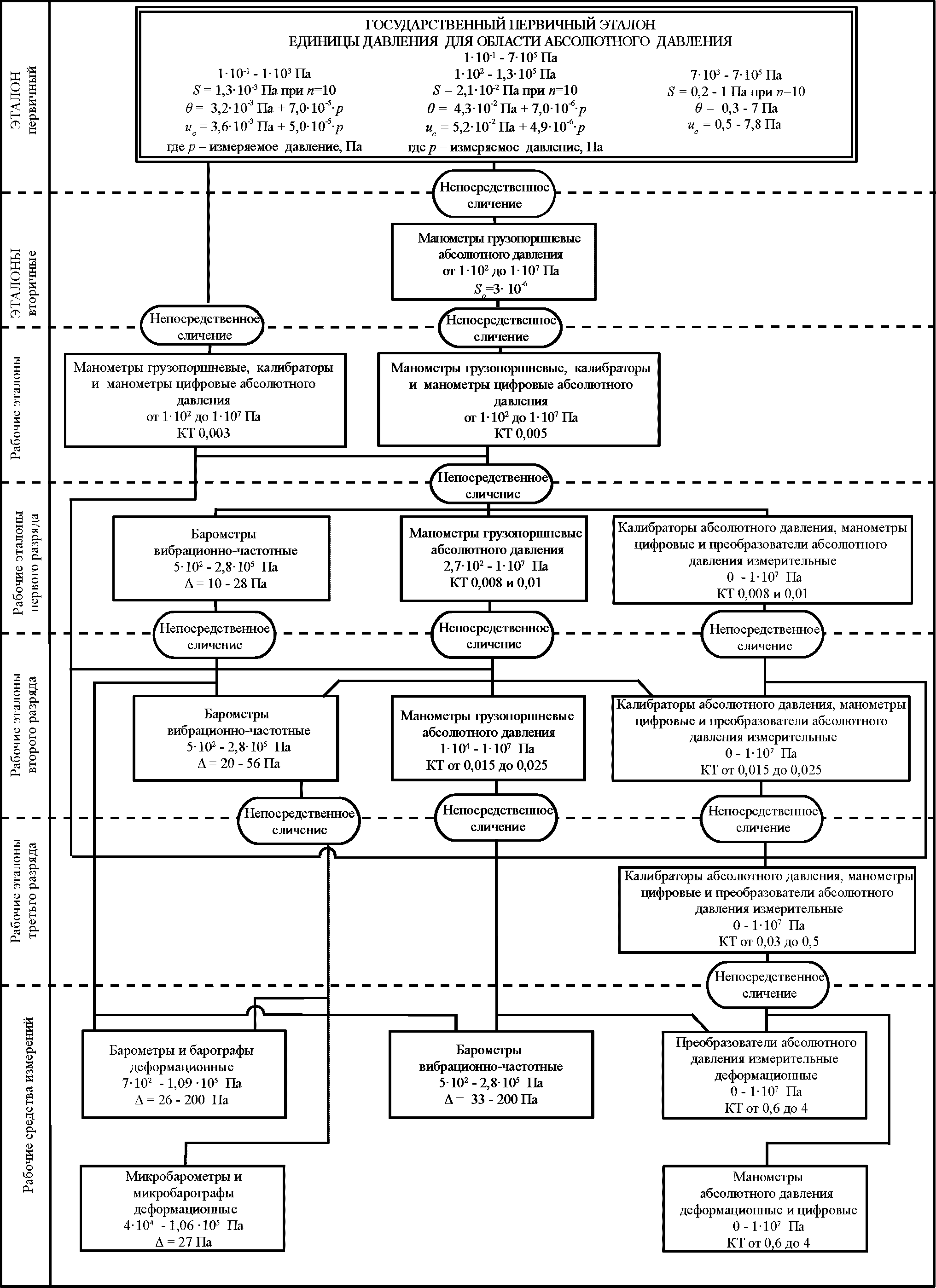

Государственная поверочная схема для средств измерений абсолютного давления до 1·10⁷ Па (Часть 2. Манометры абсолютного давления и барометры).

2.1. Государственный первичный эталон предназначен для воспроизведения и хранения единицы давления и передачи единицы при помощи вторичных и рабочих эталонов рабочим средствам измерений (СИ) абсолютного давления, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране.

2.2. В основу измерений абсолютного давления, выполняемых в Российской Федерации, должна быть положена единица, воспроизводимая указанным государственным эталоном.

2.3. Государственный первичный эталон состоит из трех эталонных комплексов:

эталонный комплекс на основе лазерного интерференционного масляного манометра;

эталонный комплекс на основе лазерного интерференционного ртутного манометра;

эталонный комплекс на основе грузопоршневого манометра с газовой смазкой.

2.4. Диапазон значений абсолютного давления, воспроизводимых эталоном, составляет от 1·10^-1 до 7·10⁵ Па.

2.5. Эталонный комплекс на основе лазерного интерференционного масляного манометра обеспечивает воспроизведение единицы давления в диапазоне от 1·10^-1 до 1·10³ Па со средним квадратическим отклонением результата измерений S, не превышающим 1,3·10^-3 Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность не превышает 3,2·10^-3 Па + 7,0·10^-5·p, где p - измеряемое давление, Па.

Суммарная стандартная неопределенность u_c:

3,6·10^-3 Па + 5,0·10^-5·p, где p - измеряемое давление, Па.

2.6. Эталонный комплекс на основе лазерного интерференционного ртутного манометра обеспечивает воспроизведение единицы давления в диапазоне от 1·10² до 1,3·10⁵ Па со средним квадратическим отклонением результата измерений S, не превышающим 2,1·10^-2 Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность не превышает 4,3·10^-2 Па + 7,0·10^-6·p, где p - измеряемое давление, Па.

Суммарная стандартная неопределенность u_c:

5,2·10^-2 Па + 4,9·10^-6·p, где p - измеряемое давление, Па.

2.7. Эталонный комплекс на основе грузопоршневого манометра с газовой смазкой обеспечивает воспроизведение единицы давления в диапазоне от 7·10³ до 7·10⁵ Па со средним квадратическим отклонением результата измерений S, не превышающим 0,2 - 1 Па, определенном при 10-ти независимых измерениях.

Неисключенная систематическая погрешность не превышает 0,3 - 7 Па.

Суммарная стандартная неопределенность u_c: 0,5 - 7,8 Па.

2.8. Для обеспечения воспроизведения единицы абсолютного давления с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

2.9. Государственный первичный эталон применяют для международных сличений и передачи размера единицы давления вторичным эталонам и рабочим эталонам класса точности 0,003 непосредственным сличением.

2.10. Государственный первичный эталон возглавляет обе части государственной поверочной схемы (ГПС) для средств измерений абсолютного давления (Часть 1. Вакуумметры, Часть 2. Манометры абсолютного давления и барометры).

2.11. Расширение диапазона ГПС до 1·10⁷ Па происходит за счет экстраполяции, в основе проведения которой лежат теория и принцип действия грузопоршневых манометров.

3.1.1. В качестве вторичных эталонов в части 1 поверочной схемы применяют вакуумметры мембранно-емкостные и манометры грузопоршневые абсолютного давления.

3.1.2. Предел допускаемой абсолютной погрешности вакуумметров мембранно-емкостных составляет 3,6·10^-3 Па + 1,0·10^-4·p, где p - измеряемое давление, Па, в диапазоне от 1,0·10^-1 до 1,3·10³ Па.

3.1.3. Предел допускаемой абсолютной погрешности манометров грузопоршневых абсолютного давления составляет 7,0·10^-2 Па + 5,0·10^-5·p, где p - измеряемое давление, Па, в диапазоне от 1,0·10³ до 1,3·10⁵ Па.

3.1.4. Вторичные эталоны применяют для поверки (калибровки) разрядных рабочих эталонов и рабочих средств измерений непосредственным сличением и в качестве устройств сравнения при проведении сличений эталонов.

3.1.5. Соотношение пределов допускаемых абсолютных погрешностей при передаче единицы от вторичных эталонов разрядным рабочим эталонам и рабочим СИ должно быть не более 1:2 при одном и том же значении давления.

3.2.1.1. В качестве рабочих эталонов 1-го разряда (Часть 1. Вакуумметры) применяют вакуумметры мембранно-емкостные и преобразователи абсолютного давления измерительные в диапазоне измерений от 1·10^-1 до 1,3·10⁵ Па, а также вакуумметры деформационные в диапазоне измерений от 1,3 до 1,3·10³ Па.

3.2.1.2. Пределы допускаемых относительных погрешностей рабочих эталонов 1-го разряда составляют от 0,5·10^-2 до 5·10^-2.

3.2.1.3. Рабочие эталоны 1-го разряда применяют для поверки (калибровки) рабочих эталонов 2-го разряда и рабочих средств измерений непосредственным сличением.

3.2.1.4. Соотношение пределов допускаемых относительных погрешностей рабочих эталонов 1-го разряда и поверяемых разрядных эталонов и СИ должно быть не более 1:2.

3.2.2.1. В качестве рабочих эталонов 2-го разряда применяют вакуумметры компрессионные в диапазоне измерений от 1·10^-1 до 1,3·10² Па, деформационно-термопарные в диапазоне измерений от 1·10^-1 до 1,07·10⁵ Па, тепловые струнные в диапазоне измерений от 5·10^-1 до 7·10³ Па и вязкостные в диапазоне измерений от 1·10^-1 до 1·10² Па, а также преобразователи абсолютного давления измерительные в диапазоне измерений от 1·10^-1 до 1,3·10⁵ Па.

3.2.2.2. Пределы допускаемых относительных погрешностей рабочих эталонов 2-го разряда в зависимости от типа средства измерений и диапазона измерений составляют от 1,3·10^-2 до 10·10^-2. Пределы допускаемой приведенной погрешности вакуумметров компрессионных в зависимости от диапазона измерений составляют от 1,5·10^-2 до 5·10^-2.

3.2.2.3. Рабочие эталоны 2-го разряда применяют для поверки (калибровки) рабочих средств измерений непосредственным сличением.

3.2.2.4. Соотношение пределов допускаемых относительных погрешностей рабочих эталонов 2-го разряда и рабочих средств измерений при поверке должно быть не более 1:2.

3.3.1. В качестве рабочих средств измерений применяют вакуумметры термопарные в диапазоне измерений от 1·10^-1 до 1·10² Па, вакуумметры деформационные в диапазоне измерений от 1·10^-1 до 1·10¹ Па, вакуумметры электронные в диапазоне измерений от 1·10^-1 до 7,6 Па, вакуумметры тепловые в диапазоне измерений от 1·10^-1 до 1·10⁴ Па, вакуумметры магнитные в диапазоне измерений от 1·10^-1 до 4·10³ Па, вакуумметры широкодиапазонные в диапазоне измерений от 1·10^-1 до 1·10⁵ Па, вакуумметры комбинированные в диапазоне измерений от 1·10^-1 до 1,3·10⁵ Па, вакуумметры сопротивления в диапазоне измерений 1·10^-1 до 1·10³ Па, а также преобразователи абсолютного давления измерительные в диапазоне измерений от 1·10^-1 до 1,3·10⁵ Па.

3.3.2. Пределы допускаемых относительных погрешностей рабочих средств измерений составляют от 10·10^-2 до 100·10^-2.

4.1.1. В качестве вторичных эталонов в части 2 поверочной схемы применяют манометры грузопоршневые абсолютного давления в диапазоне измерений от 1·10² до 1·10⁷ Па.

4.1.2. Среднее квадратическое отклонение результата измерений вторичных эталонов S_о не превышает 3·10^-6.

4.1.3. Вторичные эталоны применяют для поверки (калибровки) рабочих эталонов класса точности 0,005 непосредственным сличением.

4.1.4. Соотношение пределов допускаемых абсолютных погрешностей вторичных эталонов и рабочих эталонов должно быть не более 1:2 при одном и том же значении давления.

4.2.1. В качестве рабочих эталонов применяют манометры грузопоршневые, калибраторы и манометры цифровые абсолютного давления с пределами измерений от 1·10² до 1·10⁷ Па класса точности 0,003 и 0,005.

4.2.2. Пределы допускаемой основной приведенной погрешности рабочих эталонов составляют +/- 0,003% и +/- 0,005%.

4.2.3. Рабочие эталоны класса точности 0,003 и 0,005 применяют для поверки (калибровки) рабочих разрядных эталонов и СИ непосредственным сличением.

4.2.4. Нормирование погрешности рабочих эталонов в виде класса точности, аналогичное нормированию погрешности в государственной поверочной схеме для СИ избыточного давления, является одним из возможных вариантов представления погрешности. У допущенных к применению в Российской Федерации СИ абсолютного давления может нормироваться как приведенная, так и относительная, абсолютная и комбинированная погрешность. Возможно также различное представление погрешностей в поддиапазонах СИ.

4.2.5. Соотношение пределов допускаемых абсолютных погрешностей вторичных эталонов и рабочих эталонов, а также - рабочих эталонов и рабочих эталонов 1-го разряда при одном и том же значении давления должно быть не более 1:2.

4.2.6. Допускается возможность поверки (калибровки) рабочих эталонов с помощью эталонов того же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:2 при одном и том же значении давления.

4.3.1.1. В качестве рабочих эталонов 1-го разряда применяют барометры вибрационно-частотные в диапазоне измерений от 5·10² до 2,8·10⁵ Па, манометры грузопоршневые абсолютного давления в диапазоне измерений от 2,7·10² до 1·10⁷ Па с классом точности 0,008 и 0,01, калибраторы абсолютного давления, манометры цифровые и преобразователи абсолютного давления измерительные в диапазоне измерений от 0 до 1·10⁷ Па с классом точности 0,008 и 0,01.

4.3.1.2. Пределы допускаемой основной погрешности рабочих эталонов 1 разряда (кроме барометров) составляют +/- 0,008% и +/- 0,01%.

4.3.1.3. Пределы допускаемых абсолютных погрешностей барометров вибрационно-частотных в зависимости от диапазона измерений составляют от 10 до 28 Па.

4.3.1.4. Рабочие эталоны 1-го разряда применяют для поверки (калибровки) рабочих эталонов 2-го и 3-го разрядов и рабочих средств измерений непосредственным сличением.

4.3.1.5. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов 1-го разряда и поверяемых рабочих разрядных эталонов и СИ при одном и том же значении давления должно быть не более 1:2.

4.3.1.6. Допускается возможность поверки (калибровки) рабочих разрядных эталонов с помощью эталонов того же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:2 при одном и том же значении давления.

4.3.2.1. В качестве рабочих эталонов 2-го разряда применяют барометры вибрационно-частотные в диапазоне измерений от 5·10² до 2,8·10⁵ Па, манометры грузопоршневые абсолютного давления в диапазоне измерений от 1·10⁴ до 1·10⁷ Па с классом точности от 0,015 до 0,025, калибраторы абсолютного давления, манометры цифровые и преобразователи абсолютного давления измерительные с диапазонами измерений от 0 до 1·10⁷ Па с классом точности от 0,015 до 0,025.

4.3.2.2. Пределы допускаемой основной погрешности рабочих эталонов 2 разряда (кроме барометров) составляют от +/- 0,015 до +/- 0,025%.

4.3.2.3. Пределы допускаемых абсолютных погрешностей барометров вибрационно-частотных в зависимости от диапазона измерений составляют от 20 до 56 Па.

4.3.2.4. Рабочие эталоны 2-го разряда применяют для поверки (калибровки) рабочих эталонов 3-го разряда и рабочих средств измерений непосредственным сличением.

4.3.2.5. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов 2-го разряда и поверяемых рабочих разрядных эталонов и СИ при одном и том же значении давления должно быть не более 1:3.

4.3.3.1. В качестве рабочих эталонов 3-го разряда применяют калибраторы абсолютного давления, манометры цифровые и преобразователи абсолютного давления измерительные с диапазонами измерений от 0 до 1·10⁷ Па с классами точности от 0,03 до 0,5.

4.3.3.2. Пределы допускаемой основной погрешности рабочих эталонов 3 разряда составляют от +/- 0,03 до +/- 0,5%.

4.3.3.3. Рабочие эталоны 3-го разряда применяют для поверки (калибровки) рабочих средств измерений непосредственным сличением.

4.3.3.4. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов и рабочих средств измерений при одном и том же значении давления должно быть не более 1:4 и не более 1:3 при поверке барометров вибрационно-частотных.

4.3.3.5. Допускается возможность поверки (калибровки) рабочих эталонов 3-го разряда с помощью эталонов того же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:4 при одном и том же значении давления.

4.4.1. В качестве рабочих средств измерений применяют барометры и барографы деформационные в диапазоне измерений от 7·10² до 1,09·10⁵ Па, барометры вибрационно-частотные в диапазоне измерений от 5·10² до 2,8·10⁵ Па, преобразователи абсолютного давления измерительные деформационные в диапазоне измерений от 0 до 1·10⁷ Па с классами точности от 0,6 до 4, микробарометры и микробарографы деформационные в диапазоне измерений от 4·10⁴ до 1,06·10⁵ Па, манометры абсолютного давления деформационные и цифровые в диапазоне измерений от 0 до 1·10⁷ Па с классами точности от 0,6 до 4.

4.4.2. Пределы допускаемых абсолютных погрешностей измерений барометров, барографов, микробарометров и микробарографов в зависимости от типа средства измерений и диапазона измерений составляют от 26 до 200 Па.

4.4.3. Пределы допускаемой основной погрешности измерений манометров и преобразователей абсолютного давления составляют от +/- 0,6 до +/- 4%.
