1.1. Государственная поверочная схема для средств измерений поглощенной дозы, мощности поглощенной дозы бета-излучения в тканеэквивалентном материале, направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей устанавливает порядок передачи единиц поглощенной дозы - грея (Гр), мощности поглощенной дозы - грея в секунду (Гр/с), направленного и индивидуального эквивалентов дозы - зиверта (Зв), мощностей направленного и индивидуального эквивалентов дозы - зиверта в секунду (Зв/с) бета-излучения от государственного первичного эталона единиц поглощенной дозы и мощности поглощенной дозы бета-излучения в тканеэквивалентном материале при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов передачи единиц.

1.2. Допускается проводить аттестацию эталонов и поверку средств измерений с помощью эталонов более высокой точности, чем предусмотрено поверочной схемой.

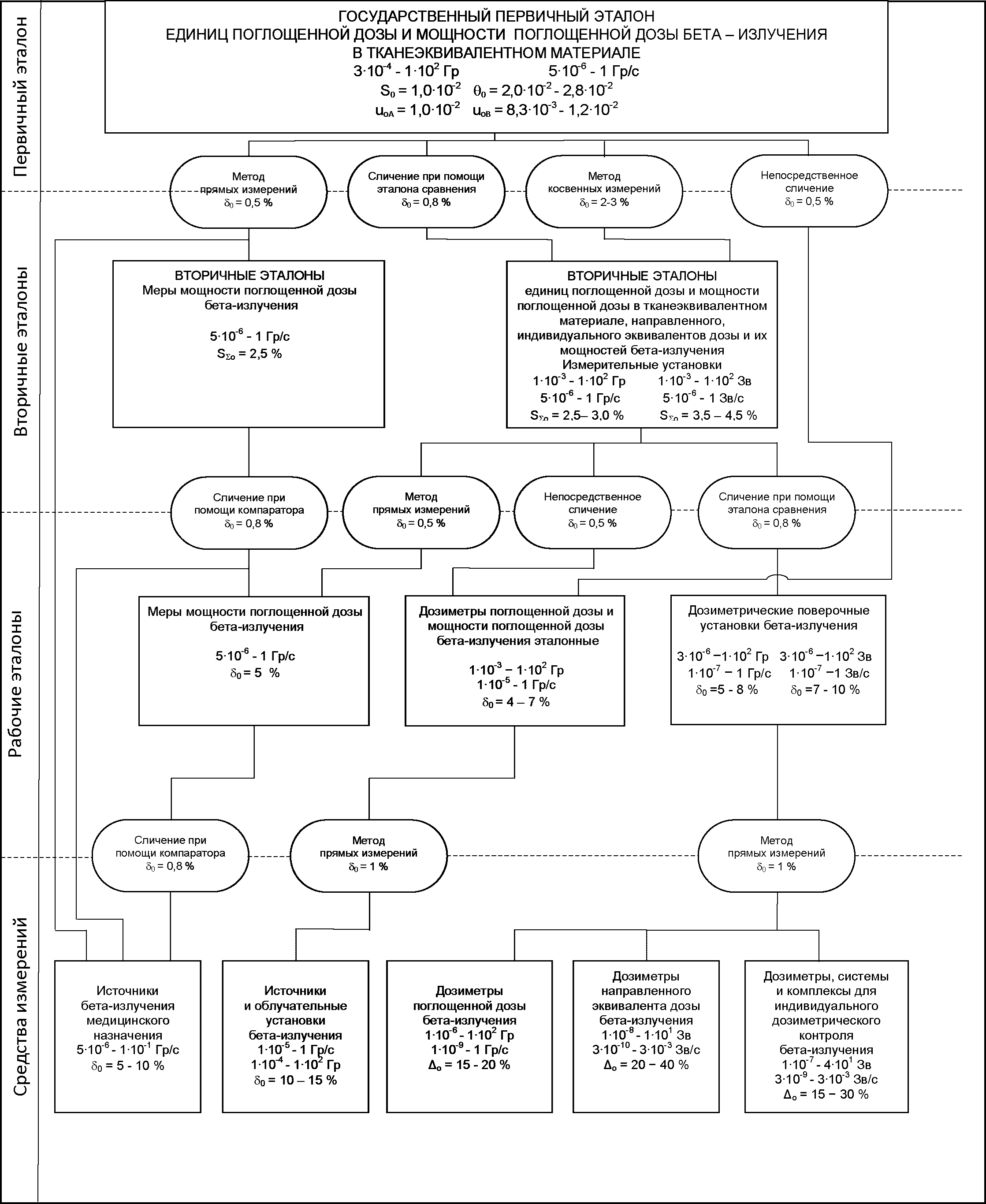

1.3. Графическая часть государственной поверочной схемы для средств измерений поглощенной дозы, мощности поглощенной дозы бета-излучения в тканеэквивалентном материале, направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей приведена в приложении А.

2.1. Сокращения:

ГПЭ - государственный первичный эталон;

МПД - мощность поглощенной дозы бета-излучения в тканеэквивалентном материале;

НСП - неисключенная систематическая погрешность;

ПД - поглощенная доза бета-излучения в тканеэквивалентном материале;

СКО - среднее квадратическое отклонение.

2.2. Обозначения:

S_о - относительное СКО;

- относительная НСП;

- суммарное относительное СКО;

- допускаемые значения доверительных границ относительной погрешности;

- предел допускаемой относительной погрешности.

3.1. ГПЭ предназначен для воспроизведения и хранения единиц ПД и МПД и передачи этих единиц, а также единиц операционных величин бета-излучения: направленного, индивидуального эквивалентов дозы и их мощностей с помощью вторичных и рабочих эталонов средствам измерений, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране в области ионизирующих излучений.

3.2. В основу измерений ПД и МПД в диапазоне энергий от 60 до 3500 кэВ, а также операционных величин - индивидуального и направленного эквивалентов дозы бета-излучения и их мощностей, должны быть положены единицы, воспроизводимые указанным государственным эталоном.

3.3. ГПЭ состоит из комплекса следующих средств измерений:

измерительная установка УЭДАБ-1 с ионизационной экстраполяционной автоматизированной камерой МЭК-1 для воспроизведения единиц ПД в диапазоне от 3·10^-4 до 1·10^-1 Гр и МПД в диапазоне от 5·10^-6 до 1·10^-3 Гр/с;

измерительная установка УЭДБ-2 с ионизационной экстраполяционной камерой ЭК-2М для воспроизведения единиц ПД в диапазоне от 1·10^-1 до 1·10² Гр и МПД в диапазоне от 1·10^-3 до 1 Гр/с;

транспортируемый комплект ТЭБ-1 с ионизационной плоскопараллельной камерой фиксированного объема;

набор источников бета-излучения переменного состава на основе радионуклидов: криптон-85, стронций-90 + иттрий-90, прометий-147.

3.4. Диапазоны значений, в которых воспроизводятся единицы ПД и МПД, S_о при 15 независимых измерениях, , стандартная неопределенность, оцененная по типу A, u_оA, стандартная неопределенность, оцененная по типу B, u_оB, суммарная стандартная неопределенность, u_оC, и расширенная неопределенность, U_о, при k = 2 приведены в таблице 1.

3.5. Для обеспечения воспроизведения единиц ПД и МПД с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

3.6. Государственный первичный эталон применяют для передачи единиц:

ПД и МПД вторичным эталонам методом прямых измерений и сличением при помощи эталона сравнения, а также источникам бета-излучения медицинского назначения методом прямых измерений;

ПД и МПД рабочим эталонам методом непосредственного сличения;

индивидуального и направленного эквивалентов дозы и мощностей индивидуального и направленного эквивалентов дозы бета-излучения вторичным эталонам методом косвенных измерений.

Примечания

1. Метод косвенных измерений операционных величин основан на измерении поглощенной дозы в тканеэквивалентном материале в опорной точке поля бета-излучения и переходе к значению операционной величины с учетом конверсионных коэффициентов, установленных для радионуклидных источников бета-излучения в нормативных документах.

2. В качестве эталона сравнения используется транспортируемый комплект ТЭБ-1 с ионизационной плоскопараллельной камерой фиксированного объема из состава государственного первичного эталона.

4.1. В качестве вторичных эталонов единиц ПД, индивидуального и направленного эквивалентов дозы бета-излучения и их мощностей применяют:

измерительные установки с ионизационными экстраполяционными камерами, укомплектованные источниками бета-излучения на основе радионуклидов прометий-147, таллий-204, криптон-85, стронций-90 + иттрий-90, рутений-106 + родий-106, водными или твердотельными фантомами ИСО стандартных размеров, эталонами сравнения на основе ионизационных камер фиксированного объема в диапазонах измерений ПД от 1·10^-3 до 1·10² Гр, МПД от 5·10^-6 до 1 Гр/с, направленного и индивидуального эквивалентов дозы от 1·10^-3 до 1·10² Зв, мощностей направленного и индивидуального эквивалентов дозы от 5·10^-6 до 1 Зв/с;

меры МПД - источники бета-излучения на основе радионуклидов прометий-147, таллий-204, криптон-85, стронций-90 + иттрий-90, рутений-106 + родий-106 в диапазоне мощности поглощенной дозы от 5·10^-6 до 1 Гр/с.

4.2. Суммарное СКО вторичных эталонов единиц ПД и МПД составляет от 2,5 до 3,0%.

4.3. Суммарное СКО вторичных эталонов единиц направленного и индивидуального эквивалентов дозы бета-излучения и их мощностей составляет от 3,5 до 4,5%.

4.4. Вторичные эталоны применяют для аттестации рабочих эталонов:

дозиметров ПД и МПД методом непосредственного сличения;

установок дозиметрических поверочных бета-излучения методом сличения при помощи эталона сравнения;

мер МПД методами прямых измерений и сличения при помощи компаратора;

источников бета-излучения медицинского назначения методом сличения при помощи компаратора.

5.1. В качестве рабочих эталонов применяют:

дозиметры ПД и МПД в диапазонах измерений ПД от 1·10^-3 до 1·10² Гр и МПД от 1·10^-5 до 1 Гр/с;

дозиметрические поверочные установки бета-излучения в диапазонах измерений ПД от 3·10^-6 до 1·10² Гр, МПД от 1·10^-7 до 1 Гр/с, направленного и индивидуального эквивалентов дозы от 3·10^-6 до 1·10² Зв, мощностей направленного и индивидуального эквивалентов дозы от 1·10^-7 до 1 Зв/с;

меры МПД на основе закрытых источников бета-излучения на основе радионуклидов криптон-85, стронций-90 + иттрий-90, рутений-106 + родий-106, прометий-147, таллий-204 в диапазоне МПД от 5·10^-6 до 1 Гр/с.

5.2. Доверительные границы относительных погрешностей, , рабочих эталонов единиц ПД и МПД при доверительной вероятности P = 0,95 составляют от 4 до 8%.

5.3. Доверительные границы относительных погрешностей, , рабочих эталонов единиц направленного и индивидуального эквивалентов дозы и мощностей направленного и индивидуального эквивалентов дозы при доверительной вероятности P = 0,95 составляют от 7 до 10%.

5.4. Рабочие эталоны применяют для поверки средств измерений:

радионуклидных источников бета-излучения медицинского назначения методом сличения при помощи компаратора;

радионуклидных источников и облучательных установок бета-излучения методом прямых измерений;

дозиметров ПД бета-излучения методом прямых измерений;

дозиметров направленного эквивалента дозы бета-излучения методом прямых измерений;

индивидуальных дозиметров бета-излучения методом прямых измерений.

6.1. В качестве средств измерений применяют:

радионуклидные источники бета-излучения медицинского назначения в диапазоне измерений МПД от 5·10^-6 до 1·10^-1 Гр/с;

радионуклидные источники и облучательные установки бета-излучения в диапазонах измерений МПД от 1·10^-5 до 1 Гр/с и ПД от 1·10^-4 до 1·10² Гр;

дозиметры МПД и ПД в диапазонах измерений МПД от 1·10^-9 до 1 Гр/с и ПД от 1·10^-6 до 1·10² Гр;

дозиметры направленного эквивалента дозы бета-излучения в диапазонах измерений мощности направленного эквивалента дозы бета-излучения от 3·10^-10 до 3·10^-3 Зв/с и направленного эквивалента дозы бета-излучения от 1·10^-8 до 1·10¹ Зв;

дозиметры, системы и комплексы для индивидуального дозиметрического контроля в диапазонах измерений мощности индивидуального эквивалента дозы бета-излучения от 3·10^-9 до 3·10^-3 Зв/с и индивидуального эквивалента дозы бета-излучения от 1·10^-7 до 1·10¹ Зв.

6.2. Пределы допускаемых относительных погрешностей, , дозиметров ПД, направленного эквивалента дозы и индивидуальных дозиметров составляют от 15 до 40%.

6.3. Доверительные границы относительных погрешностей, , источников бета-излучения медицинского назначения при доверительной вероятности P = 0,95 составляют от 5 до 10%.

6.4. Доверительные границы относительных погрешностей, , радионуклидных источников и установок дозиметрических облучательных при доверительной вероятности P = 0,95 составляют от 10 до 15%.
