Настоящая государственная поверочная схема распространяется на средства измерений электрической емкости в диапазоне измерений от 1 до 1·10⁴ пФ и в диапазоне частот от 1 до 300 МГц и устанавливает порядок передачи единицы электрической емкости - фарады (Ф) от государственного первичного специального эталона и эталонов, заимствованных из других государственных поверочных схем, при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

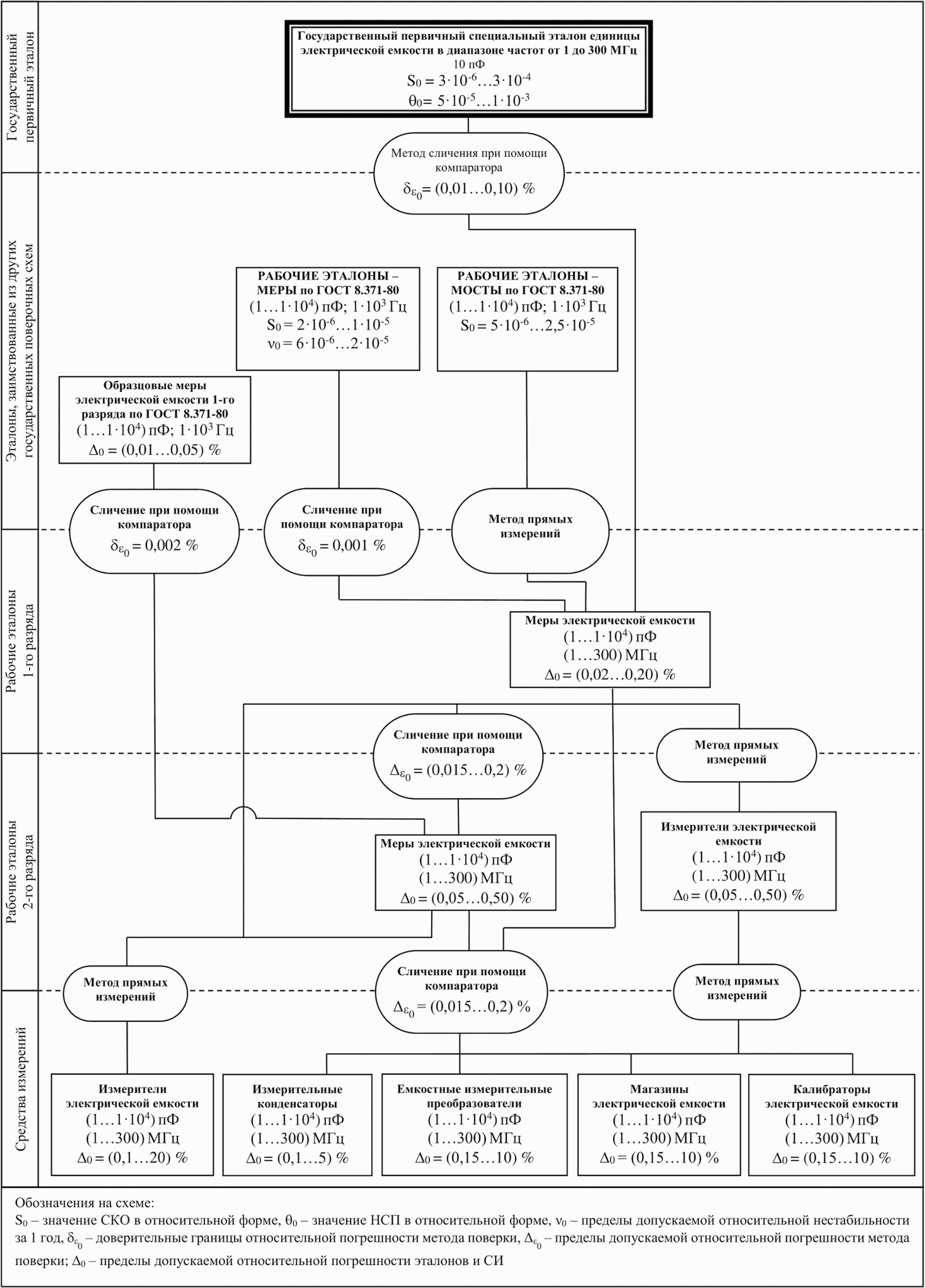

Графическая часть государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц приведена в приложении А.

В настоящей государственной поверочной схеме использованы нормативные ссылки на ГОСТ 8.371-80 "Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости".

3.1. В качестве государственного первичного эталона применяется Государственный первичный специальный эталон единицы электрической емкости в диапазоне частот от 1 до 300 МГц (ГЭТ 107-2019).

3.2. Номинальное значение электрической емкости, воспроизводимое эталоном, составляет 10 пФ.

3.3. Государственный первичный специальный эталон обеспечивает воспроизведение единицы электрической емкости со среднеквадратическим отклонением результата измерений в относительной форме S₀ от 3·10^-6 до 3·10^-4 при 6 независимых измерениях. Неисключенная систематическая погрешность в относительной форме (P = 0,99), составляет от 5·10^-5 до 1·10^-3.

3.4. Государственный первичный специальный эталон применяют для передачи единицы электрической емкости рабочим эталонам 1-го разряда методом сличения при помощи компаратора.

4.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют низкочастотные рабочие эталоны - меры и мосты по ГОСТ 8.371.

4.2. Рабочие эталоны - меры по ГОСТ 8.371 применяют для поверки рабочих эталонов 1-го разряда сличением при помощи низкочастотного компаратора электрической емкости на частоте 1 кГц.

Рабочие эталоны - мосты по ГОСТ 8.371 применяют для поверки рабочих эталонов 1-го разряда методом прямых измерений на частоте 1 кГц.

Образцовые меры электрической емкости 1-го разряда по ГОСТ 8.371 применяют для поверки рабочих эталонов 2-го разряда - мер электрической емкости сличением при помощи низкочастотного компаратора электрической емкости на частоте 1 кГц.

5.1. В качестве рабочих эталонов 1-го разряда применяют меры электрической емкости с номинальными значениями от 1 до 1·10⁴ пФ.

5.2. Пределы допускаемых относительных погрешностей рабочих эталонов 1-го разряда составляют от 0,02 до 0,20% в зависимости от номинальных значений электрической емкости и рабочей частоты и представлены в таблице 1.

Относительная нестабильность за 1 год рабочих эталонов 2-го разряда при частоте 1 кГц либо при наименьшей рабочей частоте меры, если частота 1 кГц не является частотой, на которой подлежит определять относительную нестабильность меры, не должна превышать значений, указанных в таблице 1.

5.3. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и высокоточных средств измерений методом сличения при помощи компаратора либо методом прямых измерений.

6.1. В качестве рабочих эталонов 2-го разряда применяют меры электрической емкости с номинальными значениями от 1 до 1·10⁴ пФ и измерители электрической емкости с пределами измерений от 1 до 1·10⁴ пФ.

6.2. Пределы допускаемых относительных погрешностей рабочих эталонов 2-го разряда составляют от 0,05 до 0,50% в зависимости от значений электрической емкости и рабочей частоты и представлены в таблице 2.

Относительная нестабильность за 1 год мер электрической емкости, применяемых в качестве рабочих эталонов 2-го разряда, при частоте 1 кГц либо при наименьшей рабочей частоте меры, если частота 1 кГц не является частотой, на которой подлежит определять относительную нестабильность, не должна превышать значений, указанных в таблице 2.

6.3. Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом сличения при помощи компаратора либо методом прямых измерений.

7.1. В качестве средств измерений (СИ) применяют измерители электрической емкости, измерительные конденсаторы, емкостные измерительные преобразователи, магазины электрической емкости и калибраторы электрической емкости.

7.2. Пределы допускаемых относительных погрешностей средств измерений составляют от 0,1 до 20% в зависимости от типа СИ и от значений электрической емкости и рабочей частоты.
