1.1. Настоящая Государственная поверочная схема устанавливает порядок передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба от Государственного первичного специального эталона (далее по тексту - ГПСЭ) единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба (ГЭТ 192-2019) средствам измерений при помощи рабочих эталонов с указанием погрешностей и основных методов передачи в диапазоне измерений геометрических параметров поверхностей сложной формы от 0 до 50 м и эвольвентных поверхностей и угла наклона линии зуба в диапазоне радиусов основной окружности от 5 до 1500 мм и модулей от 0,4 до 15 мм.

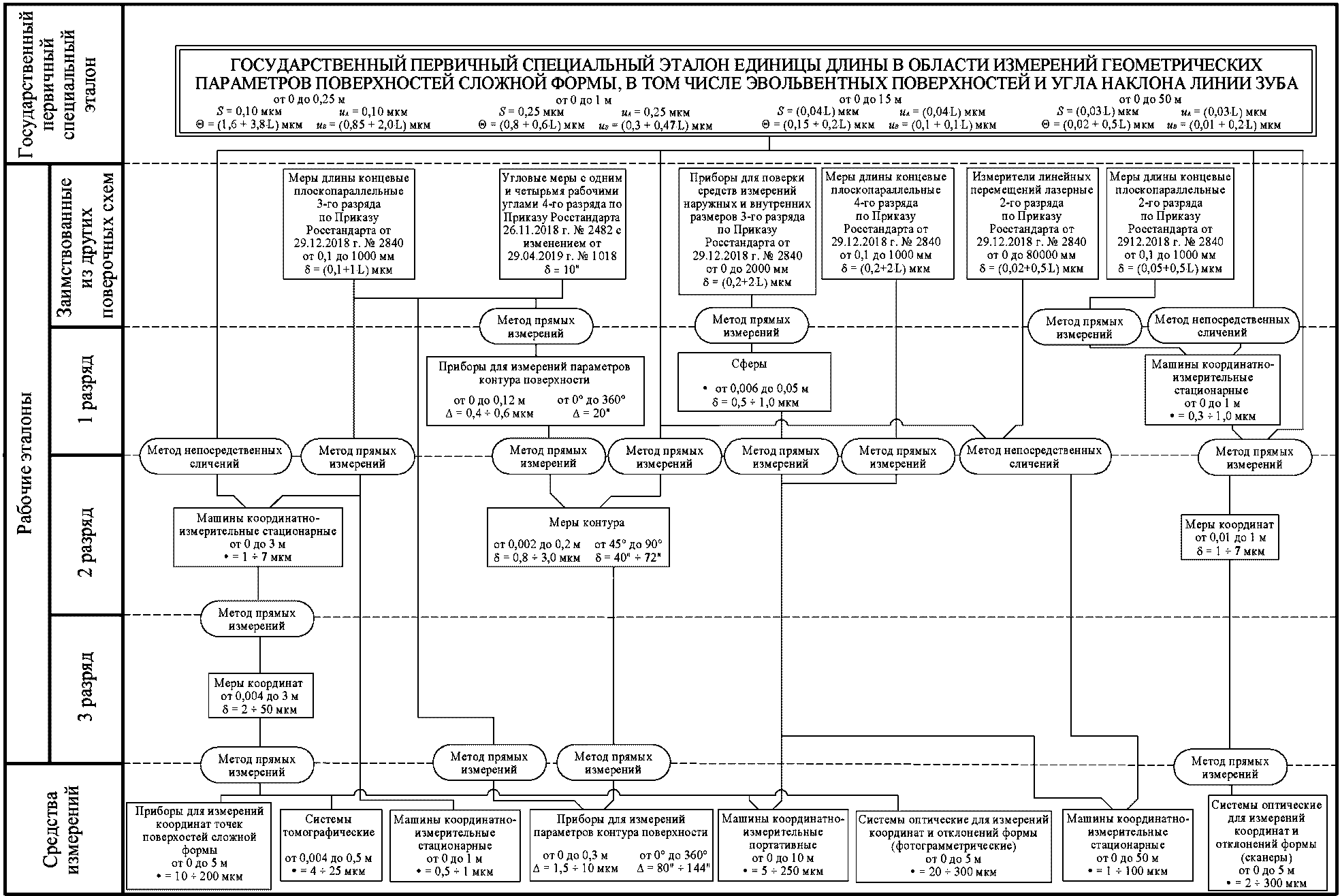

1.2. Графическая часть государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, представлена в Приложении А.

Примечание:

Допускается проводить передачу единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба с использованием эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

Допускается поверять средства измерений, тип которых был утвержден до начала введения в действие данной государственной поверочной схемы, с использованием эталонов, установленных при утверждении типа в методике поверки.

2.1. ГПСЭ предназначен для воспроизведения, хранения единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба и передачи единицы при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений.

2.2. ГПСЭ состоит из комплекса следующих средств измерений:

а) эталонный комплекс для измерений геометрических параметров поверхностей сложной формы:

эталонная установка на базе мультисенсорной координатно-измерительной машины O-Inspect 543;

эталонная установка на базе координатно-измерительной машины UPMC 850;

эталонная мобильная интерференционная установка на базе лазерной измерительной системы LaserTRACER-NG;

эталонная мобильная интерференционная установка на базе лазерной измерительной системы XL-80;

б) эталонный комплекс для измерений геометрических параметров эвольвентных поверхностей и угла наклона линии зуба:

эталонная установка на базе мультисенсорной координатно-измерительной машины O-Inspect 543;

эталонная установка на базе координатно-измерительной машины ZMC 550;

эталонная установка на базе координатно-измерительной машины UPMC 850.

2.3. ГПСЭ обеспечивает воспроизведение единицы длины в области измерений геометрических параметров поверхностей сложной формы в диапазоне от 0 до 50 м с метрологическими характеристиками, указанными в таблице 1, и эвольвентных поверхностей и угла наклона линии зуба в диапазоне радиусов основной окружности r₀ от 5 до 500 мм при ширине зубчатого венца от 10 до 500 мм для модулей от 0,4 до 15 мм с метрологическими характеристиками, указанными в таблице 2.

Примечание:

Здесь и далее по тексту: L - измеряемая длина в метрах.

2.4. Для обеспечения воспроизведения и передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, с указанной точностью должны быть соблюдены правила содержания и применения ГПСЭ, утвержденные в установленном порядке.

2.5. ГПСЭ применяют для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, рабочим эталонам 1-го, 2-го, 3-го разряда и средствам измерений методом непосредственных сличений и методом прямых измерений.

3.1.1.1. В качестве рабочих эталонов, заимствованных из других поверочных схем, применяют меры длины концевые плоскопараллельные в диапазоне от 0,1 до 1000 мм 2-го, 3-го и 4-го разрядов, измерители линейных перемещений лазерные в диапазоне от 0 до 80000 мм 2-го разряда и приборы для поверки средств измерений наружных и внутренних размеров 3-го разряда по Приказу Росстандарта от 29.12.2018 г. N 2840 и угловые меры с одним и четырьмя рабочими углами 4-го разряда по Приказу Росстандарта от 26.11.2018 г. N 2482 с изменением от 29.04.2019 г. N 1018.

3.1.1.2. Доверительные границы абсолютной погрешности (при доверительной вероятности 0,99) рабочих эталонов, заимствованных из других поверочных схем, составляют от (0,02 + 0,5·L) до (0,2 + 2·L) мкм и 10".

3.1.1.3. Рабочие эталоны, заимствованные из других поверочных схем, применяют для передачи единицы длины рабочим эталонам 1-го и 2-го разрядов и средствам измерений методом прямых измерений и методом непосредственных сличений.

3.1.2.1. В качестве рабочих эталонов 1-го разряда применяют приборы для измерений параметров контура поверхности, машины координатно-измерительные стационарные в диапазоне измерений от 0 до 1 м и от 0° до 360° и сферы в диапазоне диаметров от 0,006 до 0,05 м.

3.1.2.2. Пределы допускаемых абсолютных погрешностей рабочих эталонов 1-го разряда составляют от 0,3 до 1,0 мкм и 20", доверительная граница абсолютной погрешности (при доверительной вероятности 0,95) рабочих эталонов 1-го разряда составляет от 0,5 до 1,0 мкм.

3.1.2.3. Рабочие эталоны 1-го разряда применяют для передачи единицы рабочим эталонам 2-го разряда и средствам измерений методом прямых измерений.

3.1.3.1. В качестве рабочих эталонов 2-го разряда применяют машины координатно-измерительные стационарные, меры координат (меры, у которых нормируются координаты точек и длина между ними) и меры контура в диапазоне измерений от 0 до 3 м и от 45° до 90°.

3.1.3.2. Пределы допускаемых абсолютных погрешностей для рабочих эталонов 2-го разряда составляют от 1 до 7 мкм, доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) рабочих эталонов 2-го разряда составляют от 0,8 до 7 мкм и от 40" до 72".

3.1.3.3. Рабочие эталоны 2-го разряда применяют для передачи единицы рабочим эталонам 3-го разряда и средствам измерений методом прямых измерений.

3.1.4.1. В качестве рабочих эталонов 3-го разряда применяют меры координат в диапазоне от 0,004 до 3 м.

3.1.4.2. Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) рабочих эталонов 3-го разряда составляют от 2 до 50 мкм.

3.1.4.3. Рабочие эталоны 3-го разряда применяют для передачи единицы средствам измерений методом прямых измерений.

3.2.1. В качестве рабочих эталонов применяются меры геометрических параметров эвольвентных поверхностей, шага и угла наклона линии зуба в диапазоне радиусов основных окружностей r₀ от 5 до 500 мм, модулей от 0,4 до 15 мм и угла наклона линии зуба от 0° до 35°.

3.2.2. Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) рабочих эталонов составляют от 0,8 до 3,5 мкм.

3.2.3. Рабочие эталоны применяют для передачи единицы средствам измерений методом прямых измерений.

4.1.1. В качестве средств измерений применяют приборы для измерений координат точек поверхностей сложной формы в диапазоне измерений от 0 до 5 м на объектах сложной формы размером до 50 м, системы томографические в диапазоне измерений от 0,004 до 0,5 м, приборы для измерений параметров контура поверхности в диапазоне от 0 до 0,3 м и от 0° до 360°, машины координатно-измерительные портативные в диапазоне измерений от 0 до 10 м, системы оптические для измерений координат и отклонений формы (системы фотограмметрические и сканеры) в диапазоне измерений от 0 до 5 м, машины координатно-измерительные стационарные в диапазоне измерений от 0 до 50 м.

4.1.2. Пределы допускаемых абсолютных погрешностей для средств измерений составляют от 0,5 до 300 мкм и от 80" до 144".

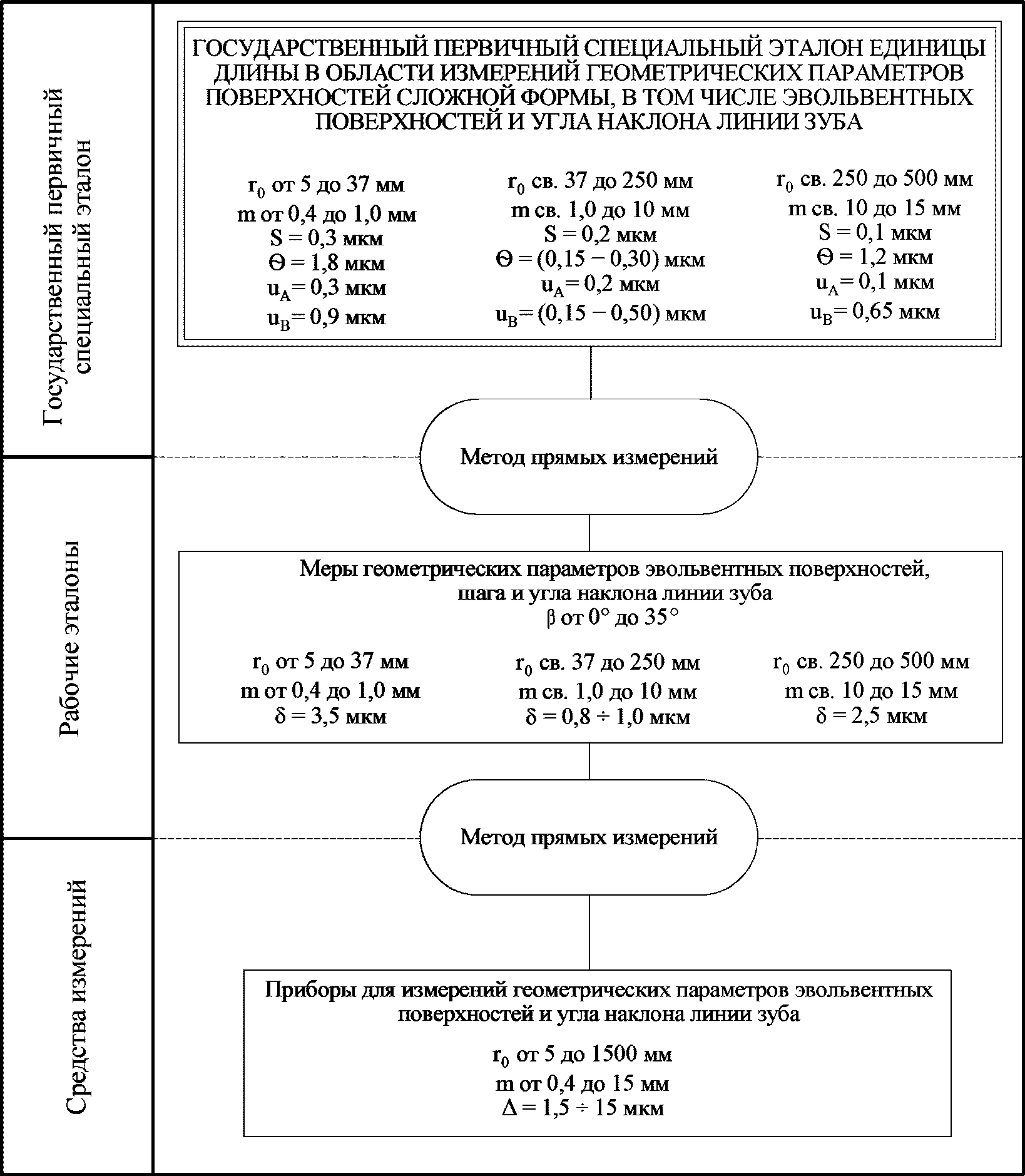

4.2.1. В качестве средств измерений применяют приборы для измерений геометрических параметров эвольвентных поверхностей и угла наклона линии зуба (машины зубоизмерительные, приборы зубоизмерительные и системы зубоизмерительные) в диапазоне радиусов основной окружности r₀ от 5 до 1500 мм и модулей от 0,4 до 15 мм.

4.2.2. Пределы допускаемых абсолютных погрешностей для средств измерений составляют от 1,5 до 15 мкм.

ГОСТ 1643-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски.

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 29.12.2018 г. N 2840 "Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1·10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм".

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.11.2018 г. N 2482 с изменением от 29.04.2019 N 1018 "Об утверждении Государственной поверочной схемы для средств измерений плоского угла".

L - длина в метрах

r₀ - радиус основной окружности;

m - модуль;

- угол наклона линии зуба
