1.1. Настоящая поверочная схема распространяется на средства измерений количества теплоты в области калориметрии растворения и реакций, и устанавливает порядок передачи единицы количества теплоты - джоуля (Дж) - от государственного первичного специального эталона единицы количества теплоты в области калориметрии растворения и реакций средствам измерений с помощью рабочих эталонов с указанием погрешностей и основных методов передачи единицы.

1.2. Допускается проводить передачу единицы количества теплоты средствам измерений с помощью рабочих эталонов более высокой точности, чем предусмотрено текущей поверочной схемой.

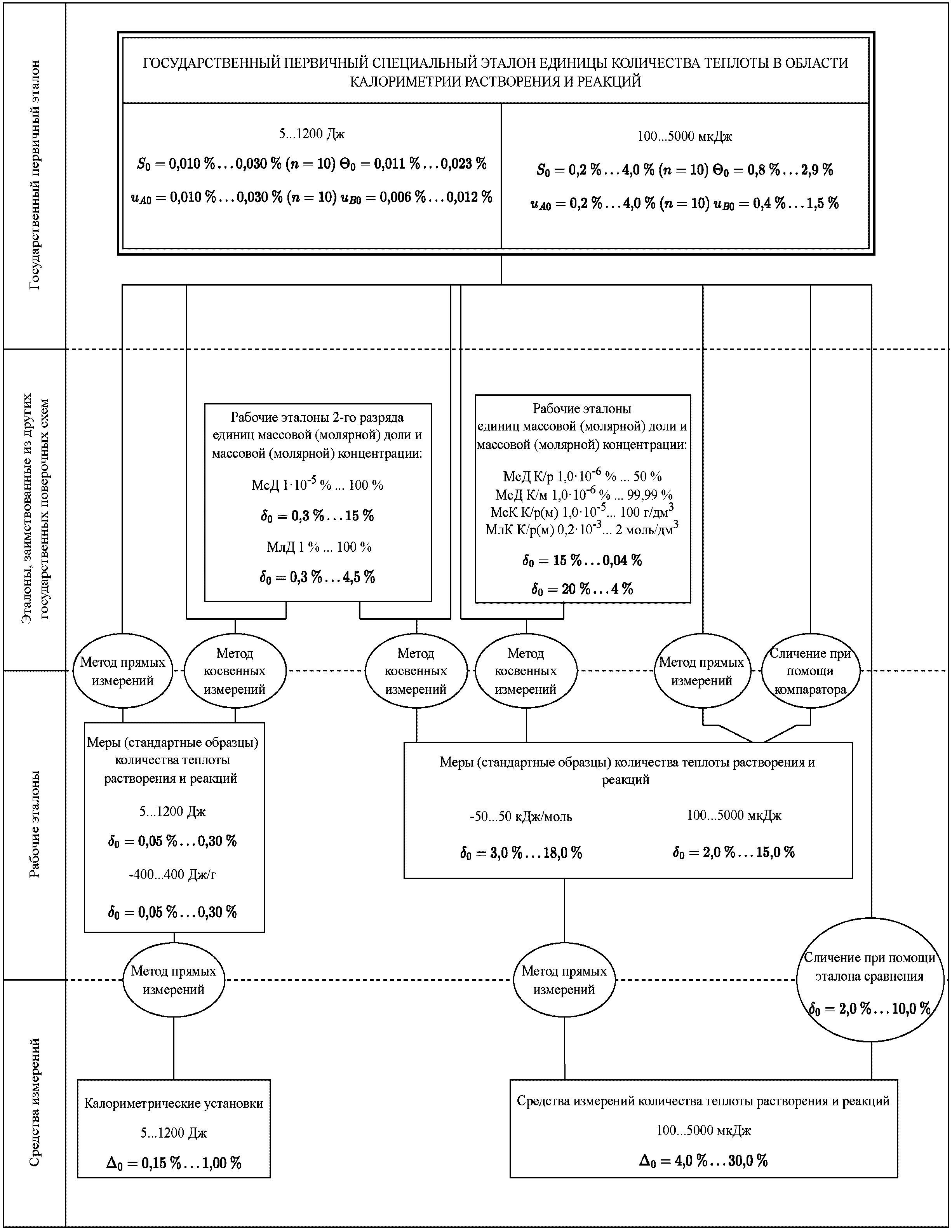

1.3. Графическая часть Государственной поверочной схемы для средств измерений количества теплоты в области калориметрии растворения и реакций представлена в приложении А.

2.1. В настоящей ГПС применены следующие обозначения:

ГПС - государственная поверочная схема;

ГПСЭ - государственный первичный специальный эталон;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение;

СИ - средство измерений.

2.2. В настоящей ГПС применены следующие обозначения:

P - доверительная вероятность, равная 0,95;

k - коэффициент охвата, равный 2 при P = 0,95;

u_0A - относительная стандартная неопределенность, оцениваемая по типу A;

u_0B - относительная стандартная неопределенность, оцениваемая по типу B;

u_0C - относительная суммарная стандартная неопределенность;

U₀ - относительная расширенная неопределенность (при k = 2);

S₀ - СКО оценки измеряемой величины;

- границы НСП при P = 0,95;

- суммарное СКО оценки измеряемой величины;

- доверительные границы погрешности измеряемой величины при P = 0,95;

- допускаемые значения доверительных границы относительной погрешности;

- предел допускаемой относительной погрешности.

3.1. ГПСЭ ГЭТ 133-2023 предназначен для воспроизведения, хранения единицы количества теплоты в области калориметрии растворения и реакций в диапазонах от 5 до 1200 Дж и от 100 до 5000 мкДж, и передачи единицы СИ с целью обеспечения единства измерений.

3.2. ГПСЭ состоит из комплекса следующих технических средств и вспомогательных устройств:

эталонный калориметр растворения и реакций КР-1;

комплекс аппаратуры для калибровки калориметра растворения и реакций КР-1;

эталонный микрокалориметр титрования МКТ;

микрокалориметр-компаратор NanoITC SV;

меры (эталоны сравнения) количества теплоты растворения и реакций;

система подготовки калориметрических образцов;

система сбора, обработки и хранения измерительной информации;

весы электронные.

3.3. Диапазон значений количества теплоты, в котором воспроизводится единица в специальных условиях, СКО оценки измеряемой величины S₀ при числе независимых измерений n, границы НСП , суммарное СКО оценки измеряемой величины , доверительные границы погрешности оценки измеряемой величины , стандартные неопределенности, оцененные по типу A, u_A0, стандартные неопределенности, оцененные по типу B, u_B0, суммарные стандартные неопределенности, u_C0 и расширенные неопределенности U₀ при коэффициенте охвата k = 2 приведены в таблице 1.

3.4. ГПСЭ применяют для передачи единицы количества теплоты рабочим эталонам методом прямых измерений, методом косвенных измерений и методом сличения при помощи компаратора.

3.5. ГПСЭ применяют для передачи единицы количества теплоты СИ при помощи рабочих эталонов и методом сличения при помощи эталона сравнения.

4.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют:

рабочие эталоны единиц массовой (молярной) доли и массовой (молярной) концентрации в диапазонах значений массовой доли компонентов в растворах от 1,0·10^-6% до 50%, массовой доли компонентов в материалах от 1,0·10^-6% до 99,99% с доверительными границами относительной погрешности (при P = 0,95) от 15% до 0,04%; массовой концентрации компонентов в растворах и материалах от 1,0·10^-5 до 100 г/дм³, молярной концентрации компонентов в растворах и материалах от 0,20·10^-3 до 2,0 моль/дм³ с доверительными границами относительной погрешности (при P = 0,95) от 20% до 4%, из ГПС для СИ содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2021 г. N 988;

рабочие эталоны 2-го разряда единиц массовой (молярной) доли и массовой (молярной) концентрации в диапазонах значений массовой доли от 1·10^-5% до 100% с доверительными границами относительной погрешности (при P = 0,95) от 0,3% до 15%, молярной доли от 1% до 100% с доверительными границами относительной погрешности (при P = 0,95) от 0,3% до 4,5% из ГПС для СИ содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. N 148.

4.2. Рабочие эталоны, заимствованные из ГПС для средств содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах и рабочие эталоны 2-го разряда, заимствованные из ГПС для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, применяют для передачи удельной теплоты растворения и реакций - джоуль на моль (Дж/моль) - мерам (стандартным образцам) методом косвенных измерений.

5.1. В качестве рабочих эталонов применяют меры (стандартные образцы) количества теплоты растворения и реакций в диапазонах, указанных в таблице 2.

5.2. Рабочие эталоны предназначены для передачи единицы количества теплоты растворения и реакций, и удельной теплоты растворения и реакций СИ методом прямых измерений.

5.3. Требования к метрологическим характеристикам рабочих эталонов - мер (стандартных образцов) единицы количества теплоты растворения и реакций приведены в таблице 2.

6.1. В качестве СИ применяют калориметрические установки в диапазоне измерений от 5 до 1200 Дж и СИ количества теплоты растворения и реакций в диапазоне от 100 до 5000 мкДж.

6.2. Пределы допускаемых относительных погрешностей при измерении количества теплоты растворения и реакций составляют:

от 0,15% до 1,0% для средств измерений - калориметрических установок в диапазоне от 5 до 1200 Дж;

от 4% до 30% для средств измерений количества теплоты растворения и реакций в диапазоне от 100 до 5000 мкДж.

6.3. Соотношение доверительной погрешности рабочих эталонов и предела допускаемой погрешности СИ должно составлять не более 1:2.
