1.1 Настоящая Государственная поверочная схема (далее - ГПС) распространяется на средства измерений переменного давления в диапазоне от 1·10² до 5·10⁸ Па и устанавливает порядок передачи единицы давления для области переменного давления от Государственного первичного специального эталона единицы давления для области переменного давления в диапазоне от 1·10² до 5·10⁸ Па, длительностей от 5·10^-6 до 10 с и частот от 5·10^-2 до 1·10⁴ Гц при постоянном давлении до 8·10⁶ Па (далее - ГЭТ 131-2023) вторичным и рабочим эталонам, средствам измерений переменного давления с указанием погрешностей и основных методов передачи единицы.

1.2 Допускается проводить передачу единицы величины средствам измерений переменного давления, не указанных в данной ГПС, но соответствующих ее области применения, с учетом требуемых соотношений пределов допускаемой погрешности и методов передачи единицы.

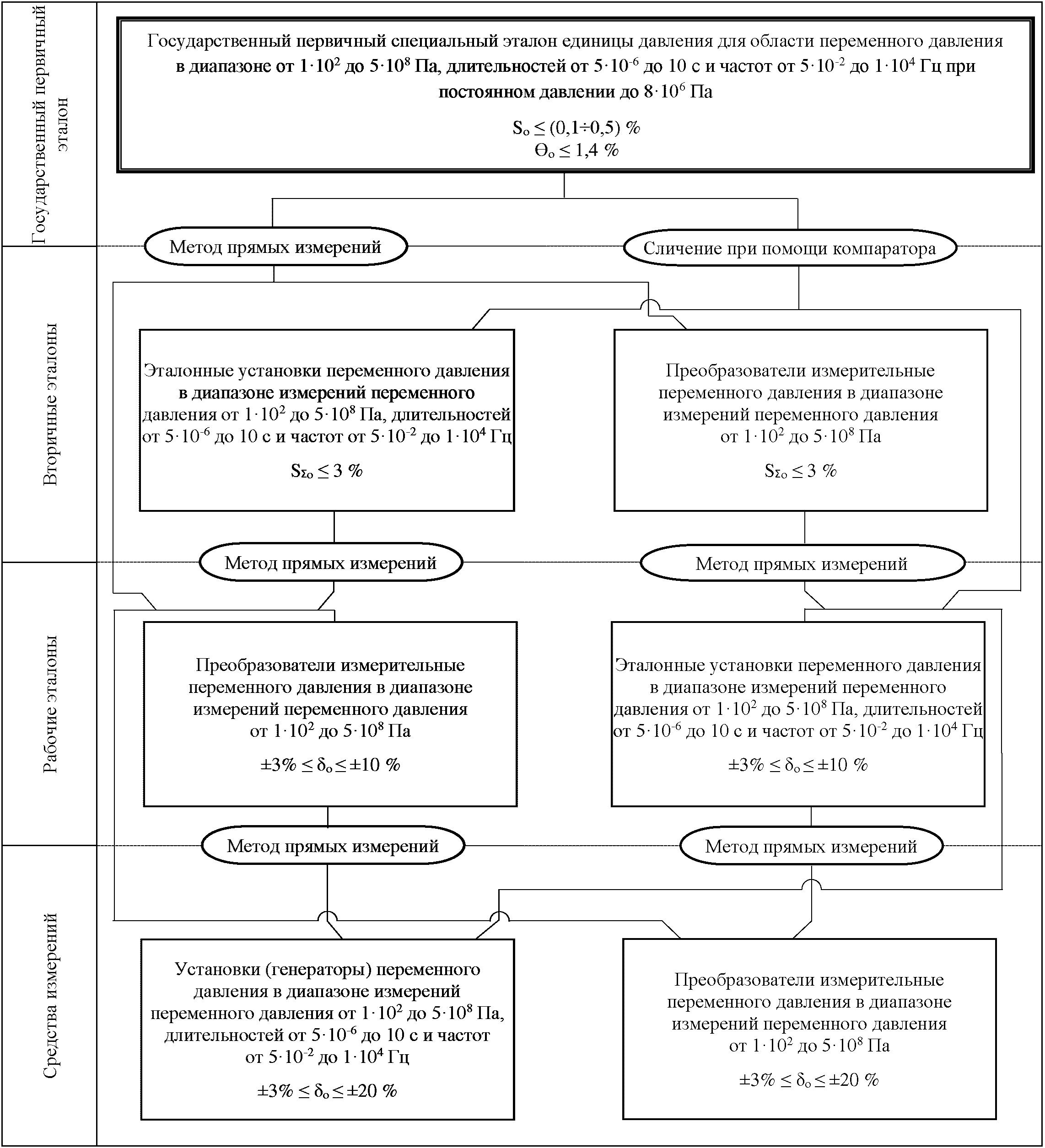

1.3 Графическая часть ГПС приведена в Приложении А.

2.1 ГЭТ 131-2023 состоит из эталонных установок и компаратора:

эталонной установки для воспроизведения гармонического давления в жидкости УГПД-14 в диапазоне от 1·10² до 1·10⁴ Па, частот от 5·10^-1 до 1·10³ Гц;

эталонной установки для воспроизведения гармонического давления в жидкости DPE-03 в диапазоне от 8·10³ до 1·10⁶ Па, частот от 5·10^-2 до 1·10⁴ Гц;

эталонной установки для воспроизведения импульсного давления в жидкости БК-7 в диапазоне от 1·10⁴ до 3·10⁷ Па, длительностей от 3·10^-3 до 10 мс;

эталонной установки для воспроизведения импульсного давления в жидкости 6909 в диапазоне от 2,5·10⁶ до 5·10⁸ Па, длительностей от 5·10^-3 до 1·10^-2 с;

эталонной установки для воспроизведения импульсного давления в газе УУТ-9 в диапазоне от 1·10⁵ до 1·10⁶ Па, длительностей от 5·10^-6 - 2·10^-5 с;

эталонной установки для воспроизведения переменных давлений в жидкости 6904А1 в диапазоне от 1·10⁶ до 3·10⁷ Па;

эталонной установки для воспроизведения переменных давлений в жидкости 6906 в диапазоне от 2·10⁷ до 5·10⁸ Па;

компаратор (комплект аппаратуры передачи единицы давления для области переменного давления);

2.2 ГЭТ 131-2023 обеспечивает воспроизведение единицы давления для области переменного давления в диапазоне от 1·10² до 5·10⁸ Па. Диапазон частот, в котором воспроизводят единицу давления для области переменного давления, составляет от 5·10^-2 до 1·10⁴ Гц при постоянном давлении до 8·10⁶ Па. Диапазон длительностей, в котором воспроизводят единицу давления для области переменного давления, составляет от 5·10^-6 до 10 с.

2.3 ГЭТ 131-2023 обеспечивает воспроизведение единицы давления для области переменных давлений при неисключенной систематической погрешности не превышающей 1,4% со средним квадратическим отклонением результата измерений S₀, от 0,1 до 0,5% при 11 независимых измерениях.

2.4 ГЭТ 131-2023 применяют для передачи единицы давления вторичным эталонам, рабочим эталонам и средствам измерений.

Вторичным эталонам:

эталонным установкам переменного давления методом сличения при помощи компаратора (комплекта аппаратуры передачи единицы давления для области переменного давления);

преобразователям измерительным переменного давления методом прямых измерений.

Рабочим эталонам:

эталонным установкам переменного давления методом сличения при помощи компаратора (комплекта аппаратуры передачи единицы давления для области переменного давления);

преобразователям измерительным переменного давления методом прямых измерений.

Средствам измерений:

установкам (генераторам) переменного давления методом сличения при помощи компаратора (комплекта аппаратуры передачи единицы давления для области переменного давления);

преобразователям измерительным переменного давления методом прямых измерений.

3.1 В качестве вторичных эталонов единицы давления для области переменного давления используют:

преобразователи измерительные переменного давления от 1·10² до 5·10⁸ Па;

эталонные установки переменного давления от 1·10² до 5·10⁸ Па, длительностей от 5·10^-6 до 10 с и частот от 5·10^-2 до 1·10⁴ Гц.

3.2 Средние квадратические отклонения суммарной погрешности вторичных эталонов единицы давления для области переменного давления не должны превышать 3%.

3.3 Вторичные эталоны единицы давления для области переменного давления (преобразователи измерительные переменного давления) применяют для поверки рабочих эталонов - эталонных установок переменного давления и средств измерений - установок (генераторов) переменного давления методом прямых измерений.

3.4 Вторичные эталоны единицы давления для области переменного давления (эталонные установки переменного давления) применяют для поверки рабочих эталонов и средств измерений - преобразователей измерительных переменного давления методом прямых измерений.

3.5 При передаче единицы величины от вторичных эталонов к рабочим эталонам и средствам измерений соотношение пределов допускаемой погрешности при одних и тех же значениях давления не должно превышать 1:2.

4.1 В качестве рабочих эталонов единицы давления для области переменных давлений используют:

преобразователи измерительные переменного давления от 1·10² до 5·10⁸ Па;

эталонные установки переменного давления от 1·10² до 5·10⁸ Па, длительностей от 5·10^-6 до 10 с и частот от 5·10^-2 до 1·10⁴ Гц.

4.2 Пределы допускаемой относительной погрешности рабочих эталонов должны находится в диапазоне от +/- 3% до +/- 10%.

4.3 Рабочие эталоны единицы давления для области переменного давления (преобразователи измерительные переменного давления) применяют для поверки средств измерений - установок (генераторов) переменного давления методом прямых измерений.

4.4 Рабочие эталоны единицы давления для области переменного давления (эталонные установки переменного давления) применяют для поверки средств измерений - преобразователей измерительных переменного давления методом прямых измерений.

4.5 При передаче единицы величины от рабочих эталонов средствам измерений соотношение пределов допускаемой относительной погрешности при одних и тех же значениях давления не должно превышать 1:2.

5.1 В качестве средств измерений используют:

установки (генераторы) переменного давления от 1·10² до 5·10⁸ Па, длительностей от 5·10^-6 до 10 с и частот от 5·10^-2 до 1·10⁴ Гц;

преобразователи измерительные переменного давления от 1·10² до 5·10⁸ Па.

5.2 Пределы допускаемой относительной погрешности средств измерений должны находится в диапазоне от +/- 3% до +/- 20%.
